OBCHODNÍ PARTNER TRIDA HAFEET. KVALITA. VÝKON. OCHRANA

Transkript

1 OBCHODNÍ PARTNER TRIDA HAFEET KVALITA. VÝKON. OCHRANA

2 VARIANTY HAFEET HAFEET 620 Logistické a užitkové vozidlo koncepce 4x4 s dvoumístnou kabinou a ložným prostorem, který může být vybaven řadou systémů pro plnění úkolů. Rozvor kol Délka Šířka Výška Užitečné zatížení Celková hmotnost Jízdní dosah Max. členů osádky mm mm mm mm mm kg kg 650 km při 100 km/h 2 HAFEET 640A Pancéřované hlídkové vozidlo koncepce 6x6 s čtyřmístnou kabinou obrněnou proti improvizovaným výbušným zařízením, minovým a balistickým hrozbám. Vozidlo je vybaveno systémem pro komunikaci při plnění úkolů a pro sebeobranu, který je zajišťován střešní zbraní. Vozidlo může být vybaveno řadou rozsáhlých systémů pro plnění úkolů a zbraňovým systémem. Rozvor kol Délka Šířka Výška Užitečné zatížení Celková hmotnost Jízdní dosah Max. členů osádky mm mm mm mm mm kg kg 600 km při 100 km/h 4

3 Vozidla třídy HAFEET 6x6 disponují víceúčelovou platformou, jejíž celková nosnost kg vyhovuje všem vojenským požadavkům od víceúčelových vozidel až po plně pancéřovaná hlídková vozidla. Univerzální podvozek koncepce 6x6 slouží k zajištění běžné logistické činnosti pro uživatele a v nejvyšší míře ušetří práci se školením, údržbou a dohledem nad náhradními díly. Všechna vozidla třídy HAFEET mohou být pancéřována dle požadavku zákazníka. Pro vyšší šanci přežití posádky jsou v nabídce zařazeny specificky chráněné modely se stoprocentně testovanými a certifikovanými kabinami. Základní platforma disponuje šestiválcovým řadovým dieselovým motorem, který ve standardním provedení podává výkon 300 k. Tento výkon lze volitelně zvýšit na 360 k. Plně automatická převodovka s posilovačem je připojena k dvourychlostní redukční převodovce drop box NIMR a zajišťuje pohon plně nezávislých portálových náprav NIMR na dvou trojúhelníkových ramenech. Tento technický rys zajišťuje velikou světlou výšku spodku vozidla a spolu s plnou uzávěrkou diferenciálu a centrálním huštěním pneumatik poskytuje vynikající taktickou mobilitu. Konstrukce vozidla disponuje obecnou elektronickou architekturou, která zjišťuje inteligentní řízení výkonu, systémy řízení bojiště a prostor umožňující zavedení prostředků pro komunikaci na bojišti a zbraněmi. Společnost NIMR může u všech vozidel třídy HAFEET zajistit plnou systémovou integraci zařízení C4ISTAR a moderních zbraňových systémů zvolených uživatelem. Modulární konfigurace vozidel umožňuje přizpůsobení víceúčelových variant uživatelským požadavkům s tím, že firma NIMR Engineering dokáže v případě potřeby vytvořit konfigurace na míru ze základní architektury vozidla. Varianty řady vozidel HAFEET zahrnují: Logistická a užitková vozidla v provedení s dvoumístnou kabinou a čtyřmístnou kabinou Nepancéřovaná logistická vozidla s vysokým užitečným zatížením a mobilitou, schopná adaptace a systémové integrace, která jim umožní splnění jakéhokoli úkolu. Chráněná hlídková vozidla se 4-místnou kabinou Tato vozidla jsou standardně vybavena střešním kulometným oběžným kruhem a disponují prostorem pro integraci řady obranných systémů od zbraní s vysokým kalibrem až po raketomety. Tato vozidla, která jsou připravena pro plnění úkolu a k vybavení uživatelsky specifikovanými systémy C4ISTAR, absolvovala zkoušky, na jejichž základě získala certifikaci na ochranu osádky před improvizovanými výbušnými zařízeními (IED), balistickými a minovými hrozbami. Vozidla třídy HAFEET disponují vysokým užitečným zatížením a mají prostor pro integraci jakéhokoli speciálního obranného nebo zbraňového systému od detekce radarem až po odpalovací zařízení řízených střel.

4 Mobilita Všechna vozidla třídy HAFEET jsou vybavena portálovými nápravami NIMR nezávisle zavěšenými na dvou trojúhelníkových ramenech, která mají spirálové pružiny a hydraulické tlumiče zajišťující vynikající mobilitu v těžkém terénu. Architektura vozidla byla navržena tak, aby vyhovovala drsným pouštním podmínkám a zároveň obstála v každém klimatu a prostředí. Třída NIMR HAFEET nabízí svému uživateli potřebný výkon ke splnění úkolu a to především díky vynikajícímu poměru výkonu a váhy, velkému přednímu a zadnímu nájezdovému úhlu, centrálnímu systému huštění pneumatik včetně dojezdových pneumatik. Ochrana Třída vozidel HAFEET nabízí varianty s vysokým stupněm ochrany, který zvyšuje šanci osádky na přežití před improvizovanými výbušnými zařízeními na komunikacích, minami explodujícími pod podvozkem a balistickými hrozbami. Tato testovaná a certifikovaná vozidla poskytují osádce fyzickou bezpečnost. Střešní zbraně pro sebeobranu a integrované systémy pro velení, řízení a plnění úkolu zvyšují její šanci na přežití. Víceúčelová platforma Třída vozidel AJBAN nabízí varianty s vysokým stupněm ochrany, který zvyšuje šanci osádky na přežití před improvizovanými výbušnými zařízeními na komunikacích, minami explodujícími pod podvozkem a balistickými hrozbami. Tato testovaná a certifikovaná vozidla zajišťují fyzickou bezpečnost osádky a zvyšují její šanci na přežití střešními zbraněmi pro sebeobranu a integrovanými systémy pro velení, řízení a plnění úkolu.

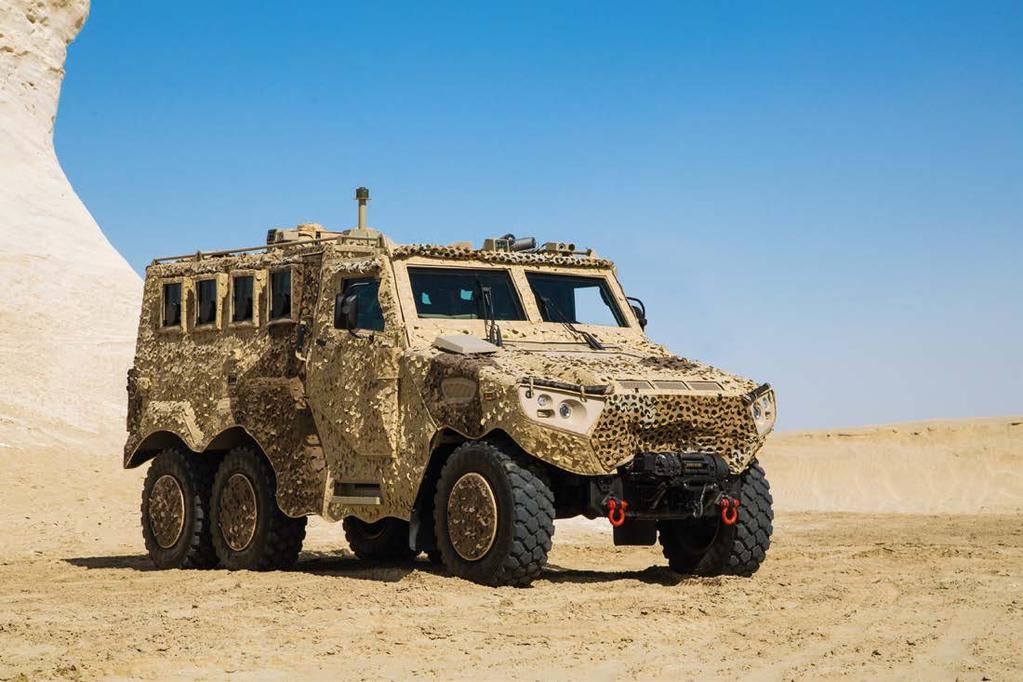

5 HAFEET APC Obrněné vozidlo pro dopravu osob vybavené 10 místnou kabinou chráněnou před improvizovanými výbušnými zařízeními a minovými a balistickými hrozbami, které je možné používat jako bojové taxi, nebo které je možné přestavět na bojové sanitní vozidlo. Délka Šířka Výška Rozvor kol Užitečné zatížení Celková hmotnost Jízdní dosah Max. členů osádky Typ motoru Typ převodovky Výkon kw (k) mm mm mm mm kg kg 600 km při 100 km/h 10 Cummins ISBe 360 6,7 litru, 6 válců Allison 3200SP - 6 stupňová/automatická 268-(360) při 2400 min 1

6

7 TŘÍDA HAFEET ZÁKLADNÍ SPECIFIKACE STANDARDNÍ PŘÍSLUŠENSTVÍ Světlá výška spodku vozidla Přední / zadní nájezdový úhel Nejvyšší rychlost Typ motoru Typ převodovky Typ řízení Typ brzd Objem palivové nádrže 450 mm 47 / km/h Cummins ISBe 300 6,7 litru, 6-válec Allison 3000SP - 6 stupňová/automatická Hydraulické s posilovačem Hydraulicky řízené se vzduchovým okruhem (kotoučové) 200 litrů Systém řízení výkonu Dojezdové pneumatiky Centrální systém huštění pneumatik Naviják Nejvyšší točivý moment Nm při min 1 Výkon kw (k) 221-(296) při min 1 VOLITELNÉ SYSTÉMY Stupeň krytí Balistická úroveň Úroveň 1 Úroveň 2 (a,b) Úroveň 3 (a,b) Úroveň 4 Antiminová ochrana Úroveň 1 Úroveň 2 (a,b) Úroveň 3 (a,b) Systém přežití Řízení tepelných stop Ochranný systém proti střelám RPG Nukleární, biologická a chemická ochrana (NBC) Integrace dílčích systémů Zbraňové zařízení Bojový systém Zbraňová stanice Podpěra palné zbraně Granátomet Elektromechanická zařízení Radlice Vyrovnávač Komunikační systémy Rádio Interkom Anténové držáky Systém řízení bojiště (BMS) Systém C4I Kamerový systém Noční vidění Denní vidění SAS (přehledový situační systém) Obrazový monitor Požadavky na zvláštní zařízení Hasicí přístroj Panel pro radiozařízení Pomocná baterie a řízení výkonu Venkovní světlomet Nosný držák pro osobní zbraň Protipožární systém Navigační zařízení Globální polohový systém (GPS) Inerciální navigační systém (INS) Možnost pořízení zákazníkem specifikovaného volitelného zařízení vyžaduje revizi od firmy NIMR u každé aplikace varianty vozidla.

8 Odmítnutí odpovědnosti Tento autorizovaný dokument poskytuje informativní popisy a specifikace produktů a služeb, které, není-li výslovně uvedeno jinak, nepředstavují základní údaje pro uzavření smlouvy. Změny v informacích o produktu a službách je možné pravidelně aktualizovat bez upozornění. Obsah nesmí být použit bez výslovného svolení společnosti NIMR Automotive. NIMR Automotive 2015 VOP CZ, s.p. Dukelská 102, Šenov u Nového Jičína, Česká republika T: E: vop@vop.cz W: NIMR. Všechna práva vyhrazena
