1 Technická informace Galaxy Dimension v.6.10 nastavení modulu DCM (C080) Verze Připojení na komunikační linku ústředny. Moduly se správně nastavenou adresou připojíme komunikační linku ústředny. Povolené rozsahy adres jsou uvedeny v instalačním manuálu ústředen Galaxy Dimension na stranách 10 až 15. Platí, že k ústředně GD48 lze připojit moduly DCM s adresami 100 až 103 (adresy čteček pak budou 1001,1002, 1011,1012, 1021,1022, 1031,1032) a k ústřednám GD96 až 520 lze připojit osm modulů DCM na komunikační linku - - povolené rozsahy adres budou , , , Adresy jednotlivých čteček modulů na komunikační lince 1 pak budou 1001,1002, 1011,1012, 1021,1022, 1031,1032, 1041,1042, 1051,1052, 1061,1062,1071,1072. Obdobně budou adresovány čtečky na komunikčních linkach 2, 3 a 4. Obr 1 :Deska plošného spoje modulu C080.

2 Komunikační linka se připojuje na svorky U in, 0V, A, B. Připojené moduly načteme do systému běžným způsobem. 2. Nastavení formátu karty. Pro správnou funkci modulu C080 a připojené čtečky je nutné nastavit formát použitých karet. Je třeba vědět, jaký je formát použitých karet. Na kartě je binární informace o délce 26 až 40 bitů, která v sobě obsahuje číslo karty a případně další pomocné informace. Následující obrázek ukazuje, jakým způsobem je konstruováno číslo karty pro ústředny Galaxy. Používají se dva způsoby čtení karty: a) Režim čtení FC+ID (zatím není podporován modulem C080): P FC ID P P parita případně jiná pomocná informace (není využito pro tvorbu čísla karty) FC.. první část čísla karty (facility kód) ID.. druhá část čísla karty Sektor karty obsahující informaci o čísle karty je rozdělen na dvě části FC a ID. Tyto části jsou pak převedeny na dvě samostatná dekadická čísla. Jejich sloučením dostaneme výsledné číslo, které je přiřazeno držiteli karty. Příklad karty s formátem 26bitů: 1.bit - parita(1bit), 2. až 9.bit FC(8bitů), 10. až 25.bit ID(16bitů), 26.bit parita(1bit). Nebo zkráceně P(1)/FC(8)/ID(16)/P(1). b) Transparentní režim čtení (je podporován modulem C080): P Číslo karty (ID) P Sektor karty obsahující informaci o čísle karty je převeden celý na dekadické číslo. Příklad karty s formátem 26bitů: 1.bit - parita(1bit), 2. až 25.bit číslo karty (24bitů), 26.bit parita(1bit). V následující tabulce jsou uvedeny formáty karet a jim odpovídající nastavení ústředny. Délka karty Struktura čísla karty - transparentní čtení FC+ID 26 bitů P(1) ID(24) P(1) P(1) FC(8)-ID(16) P(1) 27 bitů ID(27) FC(13)-ID(14) 32 bitů ID(32) FC(16)-ID(16) 34 bitů P(1) ID(32) P(1) P(1) FC(16)-ID(16) P(1) 37 bitů P(1) ID(35) P(1) P(1) FC(16)-ID(19) P(1) 40 bitů ID(32) P(8) FC(16)-ID(16) P(8) (Pocat bit) (Delka pole) Tab.1. Popis formátů karet podporovaných modulem C080. Maximální hodnota čísla karty Poznámka funkční bez omezení zatím nefunkční omezení rozsahu číselných hodnot 1) zatím nefunkční omezení rozsahu číselných hodnot 2) zatím nefunkční funkční bez omezení zatím nefunkční zatím nepodporován omezení rozsahu číselných hodnot 3) zatím nefunkční 1) Formát 27bitů: Modul C080 nečte hodnotu nejvyššího bitu. Karty jsou obvykle dodávány s čísly ve formátu FC+ID, kde FC je konstantní a mění se pouze ID. Nejvyšší hodnota FC je 8191 a nejvyšší hodnota ID je Pokud budou používány karty s hodnotou FC max. 4095, bude číslo karty interpretováno celé bez omezení.

3 2) Formát 32bitů: Modul C080 nečte hodnotu nejvyššího bitu. V tomto formátu jsou obvykle dodávány karty EM a MIFARE. U tohoto formátu nelze zaručit to, že nebude překročena maximální hodnota čísla karty. Karty s číslem (transparentní čtení) maximálně (což je polovina celého rozsahu čísel u formátu 32 bitů) budou čteny bez omezení a správně. Karty s větší hodnotou čísla budou načteny s číslem o menším. Existuje možnost duplicity karet ke kartě v první polovině rozsahu čísel (2 miliardy) bude existovat v druhé polovině číselné řady jedna karta, která bude systémem přečtena stejně. Pro formát 32 bitů EM není vhodné používat v jedné instalaci moduly C080 a klávesnice MK7Prox. Klávesnice MK7Prox jsou schopny interpretovat správně pouze max. 9-ti místná dekadická čísla karet. Větší čísla jsou zkrácena na 9 míst. Způsob omezení větších čísel je jiný než u modulu C080, takže může dojít k situaci, že část karet je interpretována stejně a část s rozdílnými čísly. Pokud jsou použity karty EM, nedoporučuje se kombinovat moduly C080 a čtečky MK7Prox výrobci karet obvykle negarantují maximální hodnotu čísla karty. V takovém případě je vhodnější použít kombinaci MK7Prox a MAXM2000. Oba tyto moduly čtou a případně číslo karty omezují stejným způsobem. 3) Formát 40bitů: Modul C080 nečte hodnotu nejvyššího bitu. Karty jsou obvykle dodávány s čísly ve formátu FC+ID, kde FC je konstantní a mění se pouze ID. Nejvyšší hodnota FC je a nejvyšší hodnota ID je Pokud budou používány karty s hodnotou FC max , bude číslo karty interpretováno celé bez omezení. Formát 40bitů není podporován klávesnicemi MK7PROX. Převod čísla karty ve formátu FC+ID na formát transparentní a naopak (formáty 26,27,32,34 a 40bitů): Pokud máme k dipozici seznam čísel karet ve formátu FC+ID a potřebujeme je převést na formát transparentní, můžeme to udělat následovně (pomocí kalkulačky v PC): FC=215 + ID=01632 Obě čísla převedeme na hexadecimální hodnotu a sloučíme je. Pokud je ID hex kratší než 4 místa, doplníme zleva nulami. D Obě čísla v hexa tvaru sloučíme a převedeme zpět na dekadické číslo. D70660 hex = Výsledné dekadické číslo v transparentním formátu. Převod z formátu transparentního na FC+ID můžeme udělat následovně: = F424D7 Hexadecimální číslo rozdělíme na dvě části tak, že druhá část bude mít čtyři znaky, převedeme tyto části na dekadická čísla. První číslo bude FC a druhé číslo bude ID číslo karty.bude-li druhá část kratší než 5 míst, doplníme zleva nulami na celkovou délku 5 míst. F4 = 244 FC číslo karty 24D7 = 9431 = ID číslo karty Sloučením FC+ID dostaneme výsledné číslo karty:

4 Nastavení formátu karty v softwaru Dálková správa instalací v.2.16 Nastavit formát čtených karet lze v záložce Kontrola přístupu - Režim přístupu. Obr 2 :Nastavení parametrů čtečky - parametry. Parametr Formát karty umožňuje zvolit jeden z pevně nastavených formátů nebo formát Volitelný, který je možné volně konfigurovat otevřou se pro úpravy další parametry. Parametr Název - v rozsahu 12ti alfanumerických znaků. Parametr Délka karty - nastavuje formát použitých karet (Tab.1.). Parametr Počáteční bit - nastavuje od kterého bitu bude čtena binární informace na kartě (Tab.1.). Parametr Délka pole - nastavuje počet bitů binární informace na kartě, který bude přečten. (Tab.1.). Doporučené hodnoty výše popsaných parametrů jsou uvedeny v Tab.1.

5 3. Nastavení parametrů čtečky. Následující obrázky popisují nastavení parametrů čtečky připojené k modulu C080. Parametr Doba aktivace zámku určuje dobu aktivace releového výstupu pro ovládání dveřního otvírače. Parametr Doba otevření dveří určuje dobu po kterou moho být otevřeny dveře, je-li využívá vstup DC pro připojení kontaktu sledujícího stav dveří. Parametr Grupa přiřazuje čtečce tzv. alarmovou grupu, která je použita pro konfiguraci přístupových práv uživatele, tj. pokud bude mít uživatel u své karty povolena přístupová práva k této alarmové grupě, bude mu umožněn průchod dveřmi s touto čtečkou (v následujících obrázcích je čtečka přiřazena alarmové grupě A5). Parametr Omezení grup nastavuje práva uživatele pro EZS ( obvykle zapínání a vypínání grup). Pokud je parametr označen ( ), budou práva uživatele pro EZS určena grupami, které jsou společné pro kód uživatele i pro čtečku (nastavení grup, které lze na dané čtečce ovládat, se provádí v záložce ). Pokud parametr není označen a uživatelský kód má alespoň jednu grupu společnou s čtečkou, jsou práva uživatele určena grupami, které má přidělen jeho kód (podobným způsobem jsou konfigurovány práva klávesnice). Alarmová grupa čtečky Zapnuto omezení grup čtečky Funkce přiřazená čtečce Obr 3 :Nastavení parametrů čtečky - parametry. Parametry APB režim a APB časové okno kontrolují dvojí použití karty na dané čtečce. APB režim (Vypnuto,Měkký,Tvrdý) : bez kontroly, záznam do historie, omezení dalšího průchodu po době kratší než je doba nastavená parametrem APB časové okno.

6 Security : Parametr Doba blokování. Možné hodnoty parametru: Není bez omezení, týdenní rozvrh 1 až 67 pokud bude vybraný týdenní rozvrh aktivní, bude čtečka vyřazena z činnosti. Parametr Doba otevření. Možné hodnoty parametru: Není žádná funkce, týdenní rozvrh 1 až 67 pokud bude vybraný týdenní rozvrh aktivní, bude čtečka fungovat na kartu, pokud bude vybraný týdenní rozvrh neaktivní, bude čtečka trvale ve stavu otevřeno. Parametr Duální režim. Možné hodnoty parametru: Zakázáno žádná funkce, Karta a karta pro průchod dveřmi je třeba přiložit dvě platné karty, Karta a kód - pro průchod dveřmi je třeba přiložit platnou kartu uživatele a na zvolené klávesnici ( - obr.3.) zadat kód téhož uživatele. Funkce : Parametr Volba funkce dává čtečce možnost aktivovat menu 11 až 19. Nastavení **=Nepoužito znamená, že čtečce není přiřazena žádná funkce a čtečka je používána pouze k otvírání dveří. Obvykle je používáno menu 12=Časované zapnutí a 16=Okamžité zapnutí. Parametr Režim nastavuje způsob aktivace zvolené funkce. 3xkarta menu je aktivováno trojím přiložením karty. Trojí přečtení karty musí proběhnout v intervalu max. ~1,5 sec. Je třeba prověřit, že zvolené čtečky dokáží 3x přečíst kartu v tomto časovém intervalu. Arm.tlačítko menu je aktivováno přečtením karty a stisknutím armovacího tlačítka (stisknutí tlačítka musí následovat do max. 1,5sec). Parametr Přiřazená klávesnice přiřazuje čtečce konkrétní adresu klávesnice. Na této klávesnici bude zobrazena funkce přiřazená klávesnici (obvykle zapínání) a na této klávesnice bude možné zadat kód při nastavení Duální režim Karta a kód Obr 4 : Nastavení parametrů čtečky - grupy. Záložka Grupy (Obr.2.) nastavuje grupy, které je možné čtečkou ovládat (zapínat/vypínat). Obr.4. ukazuje nastavení čtečky, která může grupu A5, A6, A7.

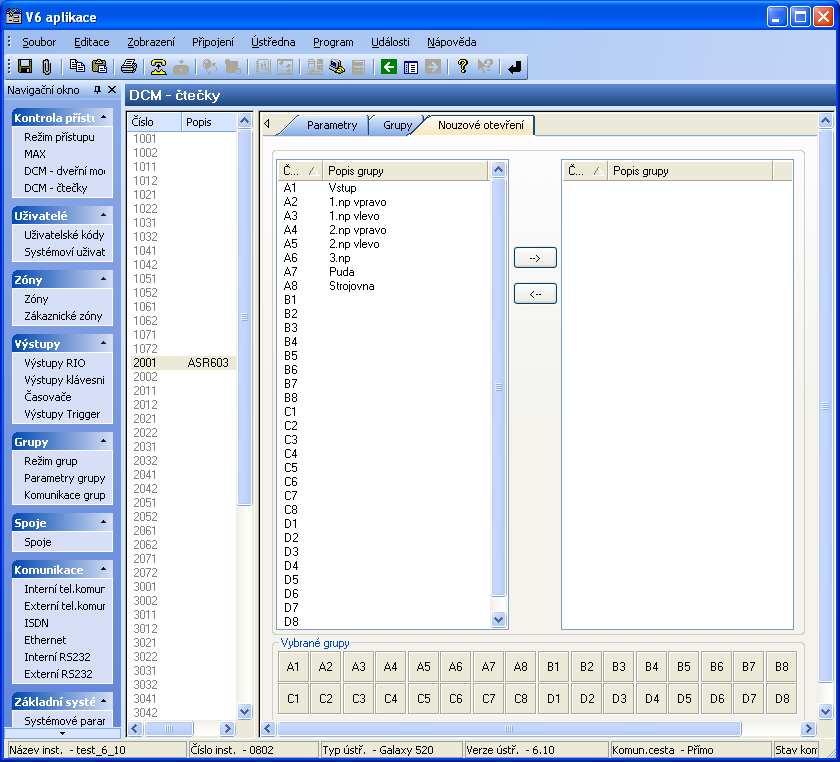

7 Je možné přiřadit čtečce více grup (pravé okénko), které bude možné čtečkou ovládat za předpokladu že alarmová grupa čtečky (Obr.2) bude vypnuta. Pokud je alarmová grupa zapnuta do střežení, není možné plné ovládání dalších grup zvolených V záložce Grupy. Pokud je zvolen parametr Omezení grup, jsou práva uživatele omezena na grupy společné pro kód uživatele a čtečku. Obr 5 :Nastavení parametrů čtečky nouzové otevření. Záložka Nouzové otevření definuje vazbu mezi poplachovými zónami typu POZAR a čtečkou. Pokud čtečce přiřadíme grupy ve kterých jsou požární čidla (pravé okno) a dojde v některé z nich k požárnímu poplachu, budou dveře ovládané touto čtečkou po dobu požárního poplachu trvale otevřené. V továrním nastavení jsou povoleny všechny grupy.

8 4. Nastavení práv uživatelského kódu pro EKV: Obr 6 :Nastavení uživatelského kódu parametry. Obr 7 :Nastavení uživatelského kódu grupy.

9 Jsou dva způsoby nastavení přístupových práv uživatele : a) Práva na EKV (elektrická kontrola vstupu) jsou určena nastavením grup uživatelského kódu (jsou shodná s právy na EZS). Není využita funkce Přístupový vzor (nastavena na Není ) - Obr.6. Uživatel bude mít povolen průchod přes čtečky, jejichž alarmová grupa bude v povolených grupách pro uživatelský kód (obr.7. ), tj. práva pro EZS a EKV jsou stejná. b) Práva na EKV jsou určena přístupovým vzorem uživatele (nejsou shodná s právy na EZS). Zvlášť jsou konfigurována práva uživatele na EZS a zvlášť práva na EKV (kontrola vstupu). Pokud zvolíme pro konfiguraci práv EKV funkci Přístupový vzor (obr.8), přestane fungovat nastavení práv EKV podle grup přiřazených uživatelskému kódu a práva pro EKV budou nastavena zvoleným přístupovým vzorem. Obr 8 :Nastavení uživatelského kódu přístupový vzor. Každý přístupový vzor je souhrn všech grup systému s přiřazeným časovým omezením. Toto omezení je provedeno volbou týdenního rozvrhu. Pokud nezvolíme žádný týdenní rozvrh (volba Není ), potom uživatel s takovým vstupním vzorem nebude mít žádné omezení pro čtečky, které mají tuto grupu zvolenou jako Alarmovou grupu obr.2. Pokud bude zvolen přístupový vzor v továrním nastavení, bude mít uživatelský kód práva k EKV bez omezení, tj. práva na všechny čtečky v systému bez časového omezení (obr.9). Obr 9 :Přístupový vzor v továrním nastavení.

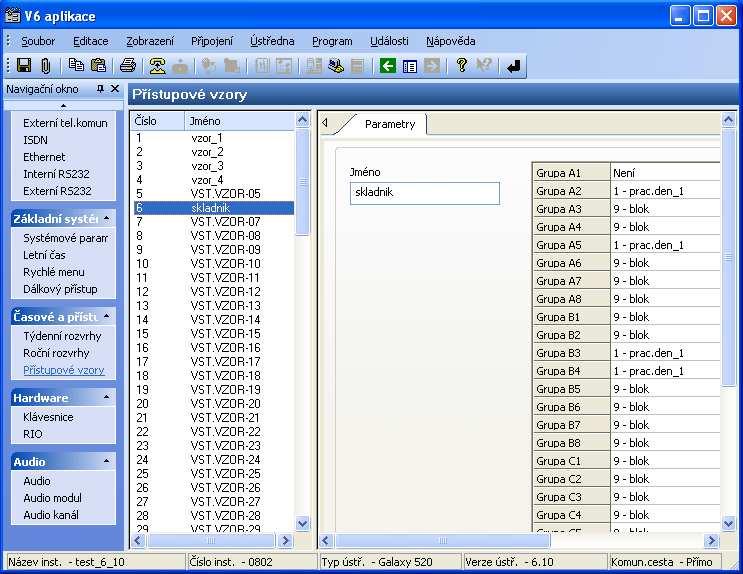

10 práva bez omezení práva omezená týdenním rozvrhem 1-prac.den_1 práva zrušená týdenním rozvrhem 9-blok Obr 10 :Nastavení přístupového vzoru. Na obr.10. jsou nastavena práva pro EKV pro přístupový vzor nazvaný skladník. Uživatelské kódy s tímto přístupovým vzorem budou mít neomezená práva pro čtečku(y) s alarmovou grupou A1, pro čtečky s alarmovými grupami A2, A5,B3 a B4 budou práva uživatelů dána týdenním rozvrhem 1-prac.den_1. Pro čtečky s ostatními alarmovými grupami budou práva zrušená týdenním rozvrhem 9-blok. Na Obr 11 a Obr 12 jsou ukázány dva týdenní rozvrhy. Týdenní rozvrh 1-prac.den_1 je ve stavu VYPNUTO (umožňuje přístup) v pondělí až čtvrtek od 5:00 do 21:00, v pátek od 5:00 do 16:00. Mimo tyto časové intervaly je týdenní rozvrh ve stavu ZAPNUTO (omezuje přístup). Obr 11 :Týdenní rozvrh prac.den1

11 Týdenní rozvrh 9-blok je neustále ve stavu stavu ZAPNUTO všechny časové události mají okénko pro volbu ZAP/VYP zaškrtnuté -. Postačí nastavit pouze jednu událost, na obr.12 např. Udál.1. Udál.2 až Udál.7 zajišťují pouze to, že týdenní rozvrh 9-blok bude nastaven do stavu ZAPNUTO každý den ve 12:00 (pro případ mimořádných stavů ústředny, např po studeném resetu). Událost znamená volnou pozici s nezadanou hodnotou. Na klávesnici tomu odpovídá zobrazení: T14*** *** **:** Obr 12 :Týdenní rozvrh 9-blok c) Vztah mezi právy pro EKV a stavem EZS. Pokud bude alarmová grupa čtečky ve stavu zastřeženo, přestane fungovat relé pro otvírání dveří. Ústředna nedovolí vstup do střeženého prostoru. Nejdříve je třeba alarmovou grupu čtečky vypnout ze střežení a pak je možné čtečkou dveře otevřít. Pokud uživatel nemá oprávnění vypnout alarmovou grupu čtečky ze střežení, nelze jeho kartou otevřít dveře ovládané touto čtečkou. 5. Nastavení práv uživatele pro ovládání EZS kartou: Ústředny Galaxy Dimension umožňují nastavit práva pro EZS kartě nebo čtečce. Pokud nastavíme práva pro EZS kartě (uživatelskému kódu), potom může uživatel svou kartou ovládat EZS podle svých práv na dané čtečce. Na následujícím obrázku je příklad nastavení práv pro uživatelský kód. povolení funkce karty Obr 13 :Nastavení práv uživatelského kódu pro ovládání EZS kartou.

12 Pokud čtečka nemá nastavenou funkci pro EZS, může uživatel svou kartou aktivovat funkci přiřazenou jeho kartě. Tímto způsobem lze provádět selekci uživatelů na uživatele s možností ovládat EZS a na uživatele, kteří mohou pouze otvírat svou kartou dveře. Obr 14 :Nastavení práv čtečky pro EZS. Na Obr.13 je příklad nastavení práv EZS pro kartu a na Obr.14 pro čtečku. Pokud je nastavená funkce Omezení grup (Obr.1), může uživatel svou kartou aktivovat funkci 16=Okamžité zapnutí, která je přiřazena jeho kartě (Obr.13) pro grupu A5 (společná grupa pro kartu i pro čtečku). Režim ovládání a přiřazená klávesnice na které bude zobrazena aktivovaná funkce, jsou určeny parametry čtečky (Obr.10.) 3xkarta a 11-Graficka.kl.. Pokud má uživatelský kód povolenou funkci karty (Obr.9.), bude výsledná funkce aktivovaná kartou určená parametrem Volba menu (Obr.9.). 6. Nastavení práv čtečky pro ovládání EZS: Pokud má karta zrušena práva pro EZS (není zaškrtnutý box Funkce karty ), potom může uživatel svou kartou ovládat EZS na čtečce, která má povolenou funkci pro EZS. Zrušení funkce karty Obr 15 :Zrušení práv karty pro EZS. Obr 16: Nastavení práv čtečky pro EZS. Kartou uživatele, jejíž práva jsou nastavena podle Obr.15, lze na čtečce nastavené podle Obr.16 zapínat grupu A5, která je společná jak pro čtečku tak i pro uživatelský kód (je zapnuta funkce Omezení grup - Obr.2 ). Funkce, režim a přiřazená klávesnice jsou určeny nastavením parametrů čtečky - Obr.16. Pokud je nastavena funkce pro EZS jak pro kartu tak i pro čtečku, je vyvolána funkce přiřazená kartě, režim a přiřazená klávesnice jsou určeny nastavením čtečky. Pokud čtečka nemá přiřazenou klávesnici, je vyvolaná funkce EZS zobrazena na klávesnici, která je přiřazena uživatelskému kódu (kartě). Není-li přiřazena klávesnice kódu ani kartě, objeví se na všech klávesnicích, které mají práva na alespoň

13 jednu ze zapínaných grup, nápis Stiskni klavesu. Po stisknuti klávesy na některé z těchto klávesnic dojde k okamžité aktivaci nastavené funkce EZS. Pokud k tomu nedojde, systém čeká 10sec, pak je aktivována nastavená funkce EZS a je zobrazována na všech klávesnicích, která mají práva na zapínané grupy. 7. Vkládání čísel karet do systému čtečkou připojenou k modulu C080. Modul C080 umožňuje rychle, pohodlně a přesně vkládat čísla karet do systému. Předpokladem pro využití této funkce je fyzická přítomnost karty, tj. optimální využití je při první konfiguraci systému, pokud karty ještě nejsou rozdány uživatelům. Funkce je v menu 42.3=Karty uzivat., je jí možné aktivovat kódem správce a je přiřazena k jedné čtečce připojené k modulu C080. Nejdříve určíme čtečku na které bude tato funkce aktivní - menu =Master ctecka. Poblíž této čtečky by měla být ovládací klávesnice pro aktivaci funkce a kontrolu vkládaných údajů. V menu =Master ctecka lze volit jaký přístupový vzor bude mít vkládaná série karet. Volba se provádí výběrem uživatele, jehož karta poslouží jako vzor. V menu =Zac.serie lze nastavit pozici v uživatelských kódech, kam bude zapsáno číslo první karty. V menu =Konec ser. lze nastavit pozici v uživatelských kódech, kam bude zapsáno číslo poslední karty. V menu =Pridat serii se spouští načítání karet do systému. Bude nastavena první volná pozice v zadaném rozmezí začátek-konec série. Po přiložení první karty proběhne zápis čísla do paměti ústředny. Po přiložení druhé karty bude nastavená následující volná pozice zvolené série a číslo druhé karty bude zapsáno na tuto pozici. Po přiložení poslední karty bude její číslo zapsáno na poslední pozici série a zápis karet bude ukončen.

14 Menu =Najdi uzivat. umožní identifikaci neznámé karty. Po aktivaci menu a přečtení karty na Master čtečce bude na displeji zobrazeno číslo karty. Pokud je karta vložena do systému, objeví se v levé části displeje pořadové číslo uživatele který má kartu přiřazenou. Klávesou ent lze přímo přejít do režimu programování tohoto uživatelského kódu. Menu =Smazat serii umožní smazat,po jednom varování, čísla karet nakonfigurované série. Číselné kódy a další parametry kódů zůstavají nedotčeny. Po načtení série karet je možné karty načíst do softwaru Správce galaxy. V menu 42=Kody v záložce Přístup, je možné zadat pro každého uživatele další, doplňující informace. Výsledkem může být jednoduchá, v mnoha případech dostačující, databáze uživatelů. Pokud exportujeme konfiguraci systému, jsou exportována i tato data. Obr 17:Doplňující informace v databázi uživatelů.

15 Pokud uživatel využívá software Alarm monitoring, je tato databáze využívána i tímto programem. V přístupových událostech je možné zobrazit k jednotlivým průchodovým událostem doplňující informace z této databáze. Obr 18:Navázání databáze uživatelů na software Alarm monitoring.
