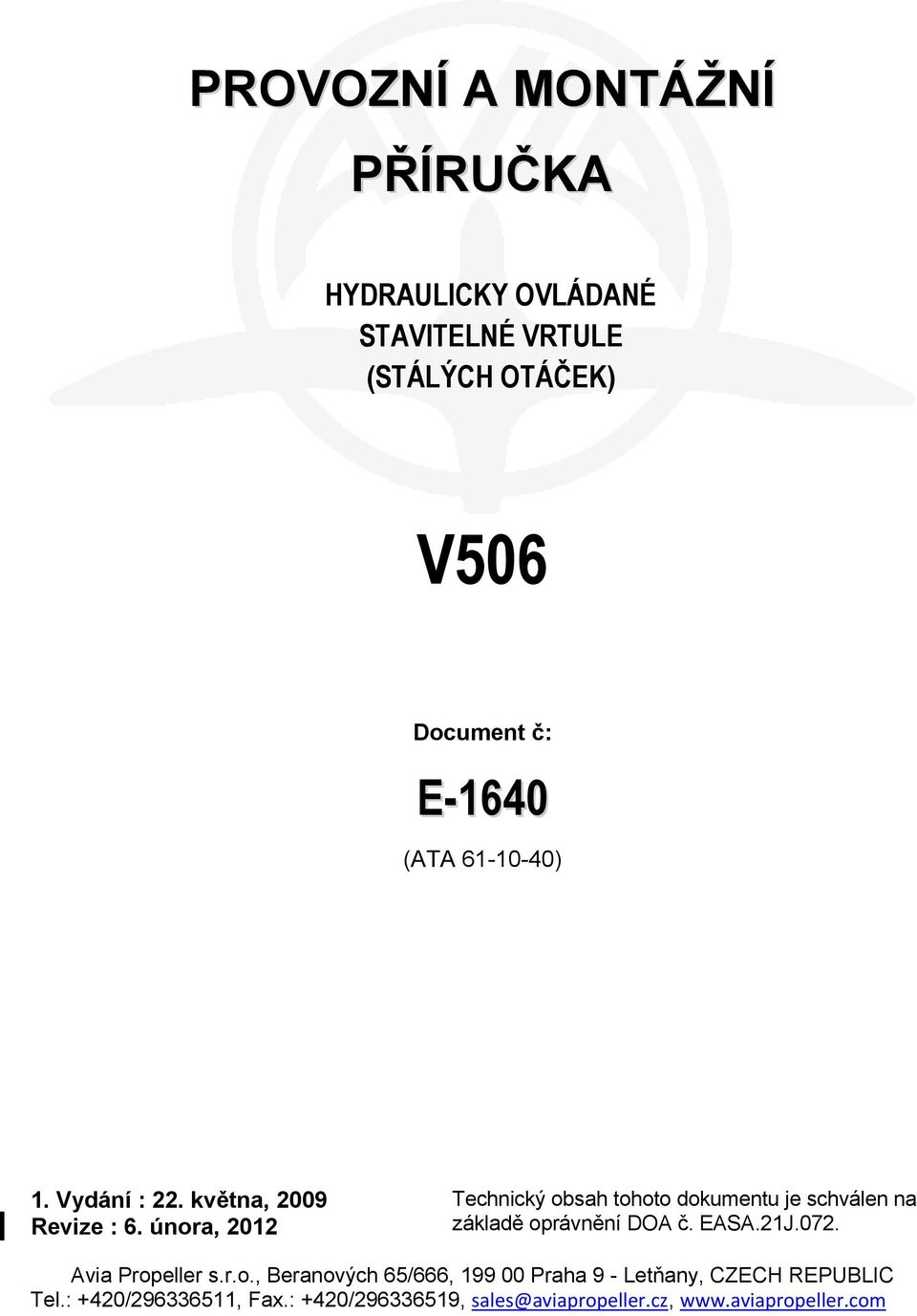

1 PROVOZNÍ A MONTÁŽNÍ PŘÍRUČKA HYDRAULICKY OVLÁDANÉ STAVITELNÉ VRTULE (STÁLÝCH OTÁČEK) V506 Document č: E-1640 (ATA ) 1. Vydání : 22. května, 2009 Revize : 6. února, 2012 Technický obsah tohoto dokumentu je schválen na základě oprávnění DOA č. EASA.21J.072. Avia Propeller s.r.o., Beranových 65/666, Praha 9 - Letňany, CZECH REPUBLIC Tel.: +420/ , Fax.: +420/ , sales@aviapropeller.cz,

února, 2012 Technický obsah tohoto dokumentu je schválen na základě oprávnění DOA č. EASA.21J.072.

2 2 UPOZORNĚNÍ PRO MAJITELE, UŽIVATELE A OBSLUHUJÍCÍ PERSONÁL Tato instalační a provozní příručka obsahuje popis, technické informace a instrukce pro provoz a údržbu vrtule V506. Veškeré činnosti související s provozem a údržbou vrtule musí být prováděny v souladu s touto příručkou. Činnosti přesahující svým rozsahem rámec tohoto manuálu mohou být prováděny pouze výrobcem nebo autorizovaným servisním střediskem. VAROVÁNÍ Veškeré činnosti obsažené v tomto manuálu mohou provádět pouze osoby s odpovídající kvalifikací! Nedodržení provozních instrukcí a postupů v tomto manuálu, překročení stanovených provozních lhůt nebo výkonových limitů může způsobit nesprávnou funkci vrtule. Výrobce nebo autorizované servisní středisko nenesou žádnou odpovědnost za škody způsobené nedodržením instrukcí nebo postupů uvedených v tomto manuálu! SERVISNÍ DOKUMENTACE Uživatel je odpovědný za udržování platného stavu této příručky dle vydávaných změn. Platná revize této příručky, stejně jako Servisní bulletiny, Servisní dopisy a Servisní rady, jsou volně k dispozici na POZNÁMKA Ilustrace, obrázky a výkresy v tomto manuálu slouží pouze jako příklad zobrazovaného objektu a nemohou být považovány za závazné pro jakýkoliv typ vrtule nebo její část. ZÁRUKA Záruční podmínky pro každou vrtuli jsou stanoveny v kupní smlouvě.

Činnosti přesahující svým rozsahem rámec tohoto manuálu mohou být prováděny pouze výrobcem nebo autorizovaným servisním střediskem.

3 3 SEZNAM ZMĚN Datum zapracování změny do příručky doplňuje uživatel příručky. Číslo bulletinu se uvádí u změn, které se zavádějí v platnost bulletinem. Číslo změny Číslo bulletinu Datum vydání nových listů Číslo listů, kterých se změna týká Datum zapracování změny, podpis R-74/09 - Květen 2009 všechny R-17/12 - Únor ,

Číslo změny Číslo bulletinu Datum vydání nových listů Číslo listů, kterých se změna

4 4 O B S A H Strana OMEZENÍ LETOVÉ ZPŮSOBILOSTI Názvosloví Složení vrtulové jednotky Základní technické údaje o vrtulové jednotce POPIS STAVEBNÍCH SKUPIN VRTULOVÉ JEDNOTKY Vrtule V Rozvaděč tlakového oleje P Regulátor otáček vrtule LUN Pomocné čerpadlo pro praporovou polohu LUN Hydraulicko-elektrické ovládácí zařízení LUN Ovládací skříňka LUN Hydraulická instalace Elektrické zapojení POPIS ČINNOSTI VRTULOVÉ JEDNOTKY Rovnovážný stav Popis činnosti při zvýšení otáček Popis činnosti při snížení otáček Přestavení do praporové polohy Přestavení z praporové polohy Cirkulace oleje a mazání Jistící zařízení MONTÁŽ VRTULOVÉ JEDNOTKY NA LETADLO Doprava vrtulové jednotky Odkonservování Montážní nářadí Montáž vrtule na motor Montáž rozvaděče tlakového oleje Montáž vrtule na přírubu rotoru Montáž vrtulových listů Montáž odmrazovací jímky Montáž předního vrtulového krytu Montáž regulátoru otáček na motor Montáž pomocného čerpadla pro praporovou polohu Montáž hydraulicko-elektrického ovládacího zařízení Montáž ovládací skříňky Provedení hydraulické instalace SEŘÍZENÍ A KONTROLA ČINNOSTI VRTULOVÉ JEDNOTKY Seřízení Odvzdušnění Kontrola činnosti a seřízení Praporování

................... 16 Pomocné čerpadlo pro praporovou polohu LUN 7841........... 20 Hydraulicko-elektrické ovládácí zařízení LUN 7881............ 23 Ovládací skříňka LUN 7876.

5 5 PROVOZ Motorová zkouška Start Let Přistání OŠETŘOVÁNÍ A PROHLÍDKY VRTULOVÉ JEDNOTKY Předletová prohlídka Ošetření po provozu Ošetření po prvních 10 hodinách chodu Ošetření po každých 100 hodinách chodu Ošetření při výměně oleje motoru Konservace vrtulové jednotky při přerušení provozu a skladování vrtulové jednotky Zasílání vrtulové jednotky do opravy nebo k revizi DEMONTÁŽ VRTULOVÉ JEDNOTKY Z LETADLA Demontáž vrtule Demontáž hydraulické instalace Demontáž regulátoru otáček Demontáž pomocného čerpadla pro praporovou polohu Demontáž hydraulicko-elektrického ovládacího zařízení Demontáž ovládací škříňky DOVOLENÉ OPRAVY Vrtulový kryt Vrtulové listy Výměna vrtulových listů Vyvažování Výměna žárovky v ovládací škříňce Výměna uhlíkových kartáčků u elektromotoru pom.čerpadla Kontrola úhlové vůle listů Přehled předepsaných prací při zásahu do vrtulové jednotky ZÁVADY VRTULOVÉ JEDNOTKY VJ 6.506, JEJICH PŘÍČINY A ODSTRANĚNÍ Třesení vrtule Motor nedosahuje při motorové zkoušce při zcela otevřeném plynu s kompresorem předepsané otáčky ( ot/min) Pákou voliče nelze volit otáčky v rozmezí regulovaných otáček Motor za letu v ustáleném režimu nedosahuje nebo přetáčí maximální otáčky (2750 ot/min) Vrtule má v porovnání s druhou vrtulí podstatně menší přestavovací rychlost na nižší otáčky Vrtule má v porovnání s druhou vrtulí podstatně menší přestavovací rychlost na vyšší otáčky Netěsnost hydraulické instalace Otáčky kolísají trvale v některém letovém režimu Startovní otáčky při plném plynu s kompresorem kolísají trvale v rozmezí větším než 25 ot/min Při ustáleném letu se otáčky samočinně zvyšují nebo snižují

................ 63 Ošetření po každých 100 hodinách chodu................ 63 Ošetření při výměně oleje motoru.................... 64 Konservace vrtulové jednotky při přerušení provozu a skladování vrtulové jednotky.

6 6 Vrtuli nelze přestavit do praporové polohy Praporové čerpadlo není automaticky vypnuto po dokončení praporování Vrtuli nelze přestavit z praporové polohy Netěsnost rozvaděče tlakového oleje Netěsnost servomechanismu DODATEK Přehled volných dílů pro montáž vrtulové jednotky VJ na letadlo.. 85 Přehled náhradních dílů pro vrtulovou jednotku VJ Obr.1 - Vrtule V506 na letadle L200D

................. 83 Netěsnost servomechanismu...................... 84 DODATEK Přehled volných dílů pro montáž vrtulové jednotky VJ 6.

7 7 OMEZENÍ LETOVÉ ZPŮSOBILOSTI Oddíl Omezení letové způsobilosti je schválen EASA dle Part 21A.31(a)3 a CS-P40(b) a 14 CFR Part 35.4 (A35.4). Jakékoliv změny závazných životnostních limitů, intervalů prohlídek a souvisejících postupů uvedených v tomto oddílu musí být schváleny. A. Omezení životnosti (1) Některé díly vrtule mohou mít stanovený limit celkové životnosti, tzn.,že po dosažení stanoveného počtu provozních hodin (TSN, Time Since New) musí být takový díl vyměněný. (2) V tomto oddílu jsou uvedeny díly s omezenou životností vrtulí obsažených v této příručce. (3) Není-li výslovně uvedeno jinak, jsou dále uvedené limity životnosti dílů shodné pro všechny verze vrtulí a kombinace vrtule-letoun-motor. (4) Díly s omezenou životností vrtulí řady V506 Díl Životnost List hodin Náboj hodin Pouzdro listu hodin Vnější kroužek hodin Unášeč hodin Příruba rozvaděče oleje hodin (rozvaděče V506-6, V , P7900) 6000 hodin (rozvaděč LUN7902-1)

Omezení životnosti (1) Některé díly vrtule mohou mít stanovený limit celkové životnosti, tzn.,že po dosažení stanoveného počtu provozních hodin (TSN, Time Since New) musí být takový díl vyměněný.
