1 CZ /SK/ PL EAGET Rychlý manuál / Rýchly manuál / Krótki przewodnik / Quick guide pro produkty / pre výrobky / dla produktów / for products PLAY M16 / M17 / M18 / M19 Kompletní návod najdete na našich internetových stránkách ve formátu PDF Kompletný návod nájdete na našich webových stránkach vo formáte PDF Pełną instrukcję można znaleźć na naszej stronie internetowej w formacie PDF Complete user guide can be found on our website in PDF format / / SUPPORT:

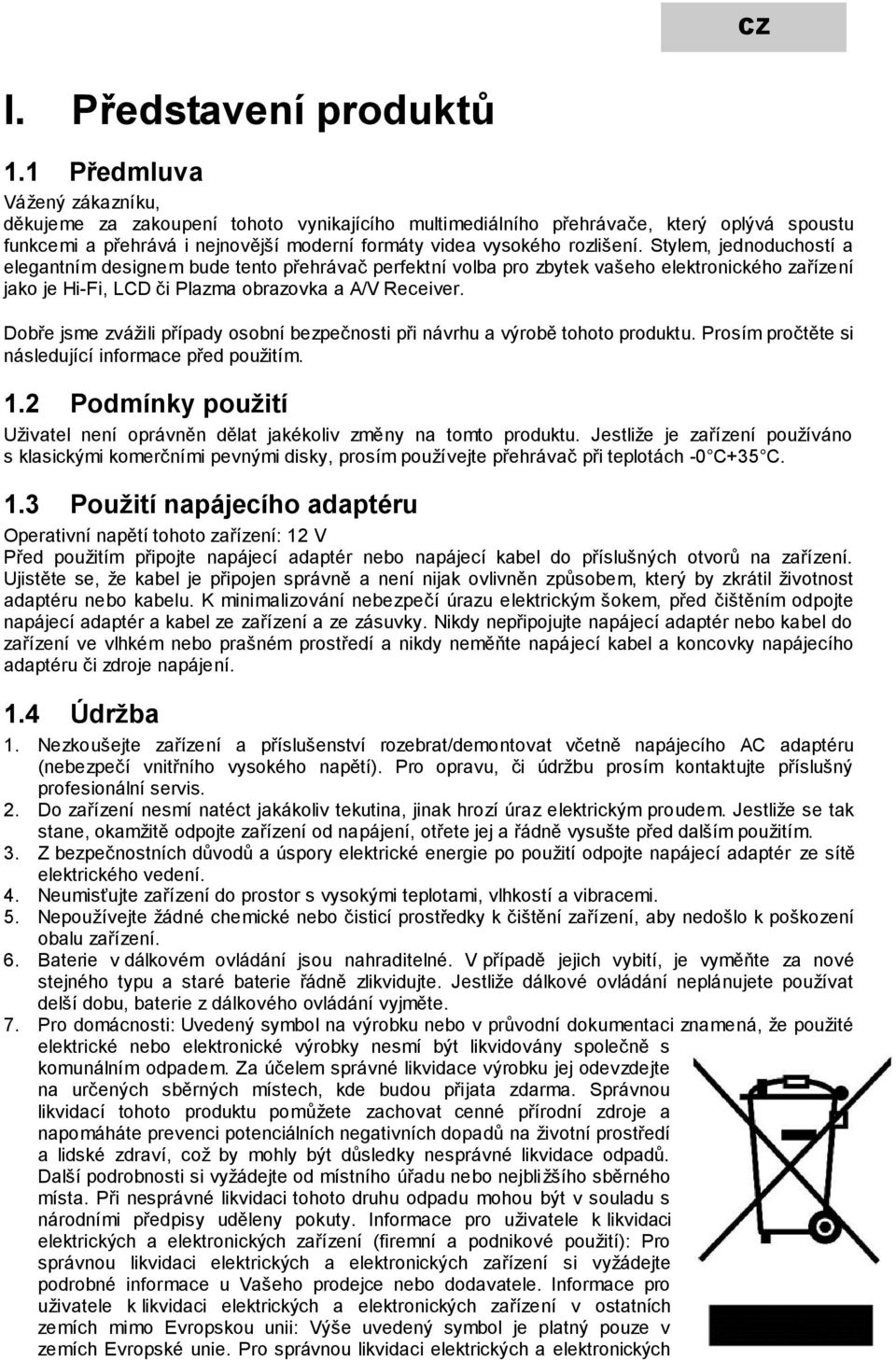

2 CZ I. Představení produktů 1.1 Předmluva Vážený zákazníku, děkujeme za zakoupení tohoto vynikajícího multimediálního přehrávače, který oplývá spoustu funkcemi a přehrává i nejnovější moderní formáty videa vysokého rozlišení. Stylem, jednoduchostí a elegantním designem bude tento přehrávač perfektní volba pro zbytek vašeho elektronického zařízení jako je Hi-Fi, LCD či Plazma obrazovka a A/V Receiver. Dobře jsme zvážili případy osobní bezpečnosti při návrhu a výrobě tohoto produktu. Prosím pročtěte si následující informace před použitím. 1.2 Podmínky použití Uživatel není oprávněn dělat jakékoliv změny na tomto produktu. Jestliže je zařízení používáno s klasickými komerčními pevnými disky, prosím používejte přehrávač při teplotách -0 C+35 C. 1.3 Použití napájecího adaptéru Operativní napětí tohoto zařízení: 12 V Před použitím připojte napájecí adaptér nebo napájecí kabel do příslušných otvorů na zařízení. Ujistěte se, že kabel je připojen správně a není nijak ovlivněn způsobem, který by zkrátil životnost adaptéru nebo kabelu. K minimalizování nebezpečí úrazu elektrickým šokem, před čištěním odpojte napájecí adaptér a kabel ze zařízení a ze zásuvky. Nikdy nepřipojujte napájecí adaptér nebo kabel do zařízení ve vlhkém nebo prašném prostředí a nikdy neměňte napájecí kabel a koncovky napájecího adaptéru či zdroje napájení. 1.4 Údržba 1. Nezkoušejte zařízení a příslušenství rozebrat/demontovat včetně napájecího AC adaptéru (nebezpečí vnitřního vysokého napětí). Pro opravu, či údržbu prosím kontaktujte příslušný profesionální servis. 2. Do zařízení nesmí natéct jakákoliv tekutina, jinak hrozí úraz elektrickým proudem. Jestliže se tak stane, okamžitě odpojte zařízení od napájení, otřete jej a řádně vysušte před dalším použitím. 3. Z bezpečnostních důvodů a úspory elektrické energie po použití odpojte napájecí adaptér ze sítě elektrického vedení. 4. Neumisťujte zařízení do prostor s vysokými teplotami, vlhkostí a vibracemi. 5. Nepoužívejte žádné chemické nebo čisticí prostředky k čištění zařízení, aby nedošlo k poškození obalu zařízení. 6. Baterie v dálkovém ovládání jsou nahraditelné. V případě jejich vybití, je vyměňte za nové stejného typu a staré baterie řádně zlikvidujte. Jestliže dálkové ovládání neplánujete používat delší dobu, baterie z dálkového ovládání vyjměte. 7. Pro domácnosti: Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití): Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uživatele k likvidaci elektrických a elektronických zařízení v ostatních zemích mimo Evropskou unii: Výše uvedený symbol je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických

3 CZ zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Vše vyjadřuje symbol přeškrtnutého kontejneru na výrobku, obalu nebo tištěných materiálech. 1.5 Pevný HDD disk Zařízení ukládá na interní pevný HDD disk data, která mohou být poškozena nebo ztracena z důvodů ztráty napájení, fyzického poškození apod. Pravidelně si proto data zálohujte. Dovozce a dodavatel nenese žádnou odpovědnost za ztrátu uložených dat. 1.6 Servis Záruční opravy zařízení uplatňujte u svého prodejce. V případě technických problémů a dotazů kontaktujte svého prodejce nebo servisní oddělení společnosti INTELEK spol. s r. o., výhradního dovozce značky EAGET pro Českou republiku. Aktuální firmware naleznete na stránkách Obsah balení Díl Počet Multimediální přehrávač 1 kus Napájecí adaptér 1 kus Dálkové ovládání 1 kus HDMI Kabel 1 kus Díl AV Kabel USB 3.0 Data kabel (A ->B) Uživatelský manuál (CZ/SK/PL+EN) Počet 1 kus 1 kus 2 kusy Poznámka: Aktuální příslušenství se může lišit od obsahu balení v tomto manuálu, prohlédněte si aktuální příslušenství na webu Připojení k napájení (1) Připojte AC napájecí adaptér do přehrávače DC IN jack. 1.9 Připojení k počítači (1) Zapněte přehrávač; (2) Připojte miniusb port USB 3.0 kabelu do miniusb zdířky v přehrávači; (3) Připojte USB port USB kabelu do USB zdířky v počítači. Váš operační systém rozpozná, že bylo připojeno nové zařízení a bude Vás o tom informovat informační bublinou na hlavní liště. Následně na hlavní ploše zvolte ikonku Tento počítač pro Windows a tam se objeví ikonka nového připojeného disku přehrávače. Tímto způsobem můžete spravovat obsah na vestavěném pevném disku v přehrávači na vašem lokálním počítači Připojení USB zařízení (1) Zapněte přehrávač; (2) Připojte USB Flash disk nebo USB HDD do zdířky s popisem USB HOST na přehrávači. Tímto způsobem můžete procházet obsah na USB zařízení Připojení externích karet do čtečky Paměťovou kartu vložte do slotu na přehrávači. Tímto způsobem můžete procházet obsah na paměťové kartě Připojení do TV A/V OUT (1) Připojte 3 barevné konektory do přehrávače - A/V OUT; Tímto způsobem si můžete připojit přehrávač k televizoru nebo k jiných zobrazovacím zařízení. 2

4 CZ Y/Pb/Pr Component OUT (1) Připojte 3 barevné konektory do přehrávače - Y/Pb/Pr; (2) Připojte 3 barevné konektory do TV - Y/Pb/Pr. YPbPr výstup obsahuje pouze video signál, tudíž připojte i audio kabel do vašeho audio systému nebo jiného zvukového zařízení v moment, kdy se rozhodnete použít YPbPr připojení: Metoda 1: Metoda 2: Použijte A/V výstup pro výstup audio signálu Použijte SPDIF digitální výstup Tímto způsobem si tak můžete přehrávat videa, hudbu a fotografie z přehrávače na TV HDMI OUT (1) Připojte jeden z konektorů HDMI kabelu do HDMI zdířky přehrávače; (2) Připojte druhý konektor HDMI kabelu do HDMI zdířky vaší TV. Tímto způsobem můžete mít nejvyšší kvality obrazu a zvuku prostřednictvím jediného kabelu Připojení k digitálnímu audio systému (1) Připojte jeden konec koaxiálního kabelu do koaxiálního výstupu přehrávače nebo v případě použití optického kabelu připojte jeden konec optického kabelu do optického výstupu přehrávače; (2) Připojte opačný konec stejného kabelu do odpovídajícího optického vstupu na A/V přepínači či TV nebo v případě použití optického kabelu připojte opačný konec stejného kabelu do odpovídajícího optického vstupu na A/V přepínači či TV. Poznámka: Optický a koaxiální kabel není součástí dodávaného příslušenství. Tímto způsobem si můžete užít zvuk taktéž ve formátu Dolby Digital, DTS nebo MPEG zvuk Připojení do sítě LAN (drátová) Pro připojení do LAN sítě použijte kabel typu CAT5e nebo CAT6. (1) Připojte jeden konec síťového kabelu do síťového portu RJ45 přehrávače; (2) Připojte opačný konec stejného kabelu do odpovídajícího síťového portu na routeru či síťovém přepínači RJ Připojení do sítě WLAN (bezdrátová) (1) Zapněte přehrávač; (2) Připojte externí Wi-Fi USB Adapter (Wi-Fi USB Dongle) do zdířky USB HOST přehrávače nebo použijte integrovaný Wi-Fi Adaptér s externí anténou. Poznámka: USB Wi-Fi Adaptér není součástí příslušenství. Vždy používejte zařízení doporučené výrobce neboť běžné Wi-Fi USB Adaptéry nemusí být funkční Připojení HDD do produktu (1) Vyjměte výsuvnou krytku pevného disku na pravém boku produktu (2) Připravte si 3.5 SATA pevný disk (3) Připevněte držák k pevnému disku (4) Stiskněte prsty boční zámky držáku a vložte držák s pevným diskem do přehrávače, aby držák docvakl (5) Ujistěte se, že držák je opravdu správně zasunut a nikde nic nepřesahuje (6) Uvolněte zámky držáku pevného disku 1.16 Formátování pevného disku Formátování disku je dostupné pouze u modelů s připojeným pevným diskem. Pevný disk používá souborový systém.ext3 nebo NTFS. 3

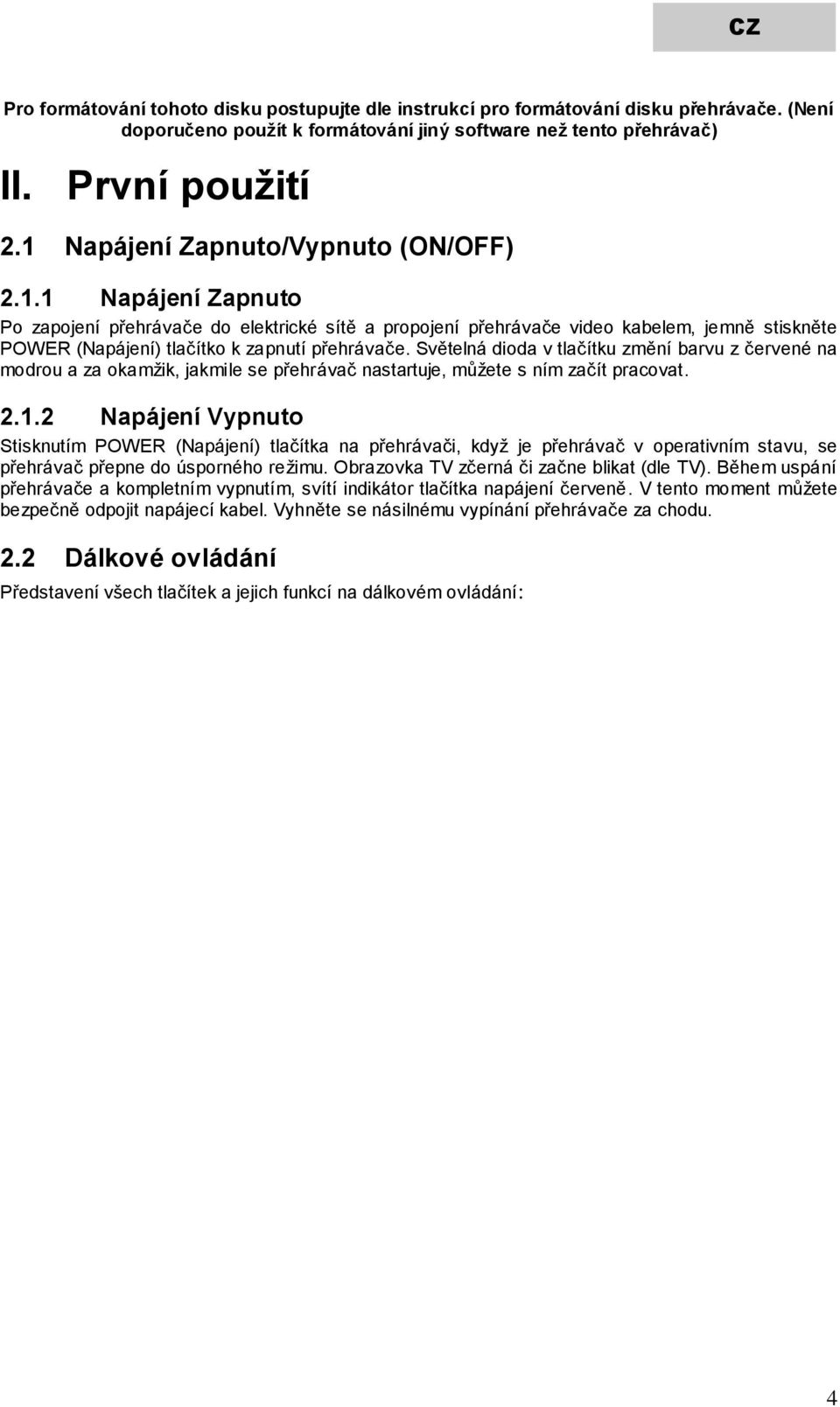

5 CZ Pro formátování tohoto disku postupujte dle instrukcí pro formátování disku přehrávače. (Není doporučeno použít k formátování jiný software než tento přehrávač) II. První použití 2.1 Napájení Zapnuto/Vypnuto (ON/OFF) Napájení Zapnuto Po zapojení přehrávače do elektrické sítě a propojení přehrávače video kabelem, jemně stiskněte POWER (Napájení) tlačítko k zapnutí přehrávače. Světelná dioda v tlačítku změní barvu z červené na modrou a za okamžik, jakmile se přehrávač nastartuje, můžete s ním začít pracovat Napájení Vypnuto Stisknutím POWER (Napájení) tlačítka na přehrávači, když je přehrávač v operativním stavu, se přehrávač přepne do úsporného režimu. Obrazovka TV zčerná či začne blikat (dle TV). Během uspání přehrávače a kompletním vypnutím, svítí indikátor tlačítka napájení červeně. V tento moment můžete bezpečně odpojit napájecí kabel. Vyhněte se násilnému vypínání přehrávače za chodu. 2.2 Dálkové ovládání Představení všech tlačítek a jejich funkcí na dálkovém ovládání: 4

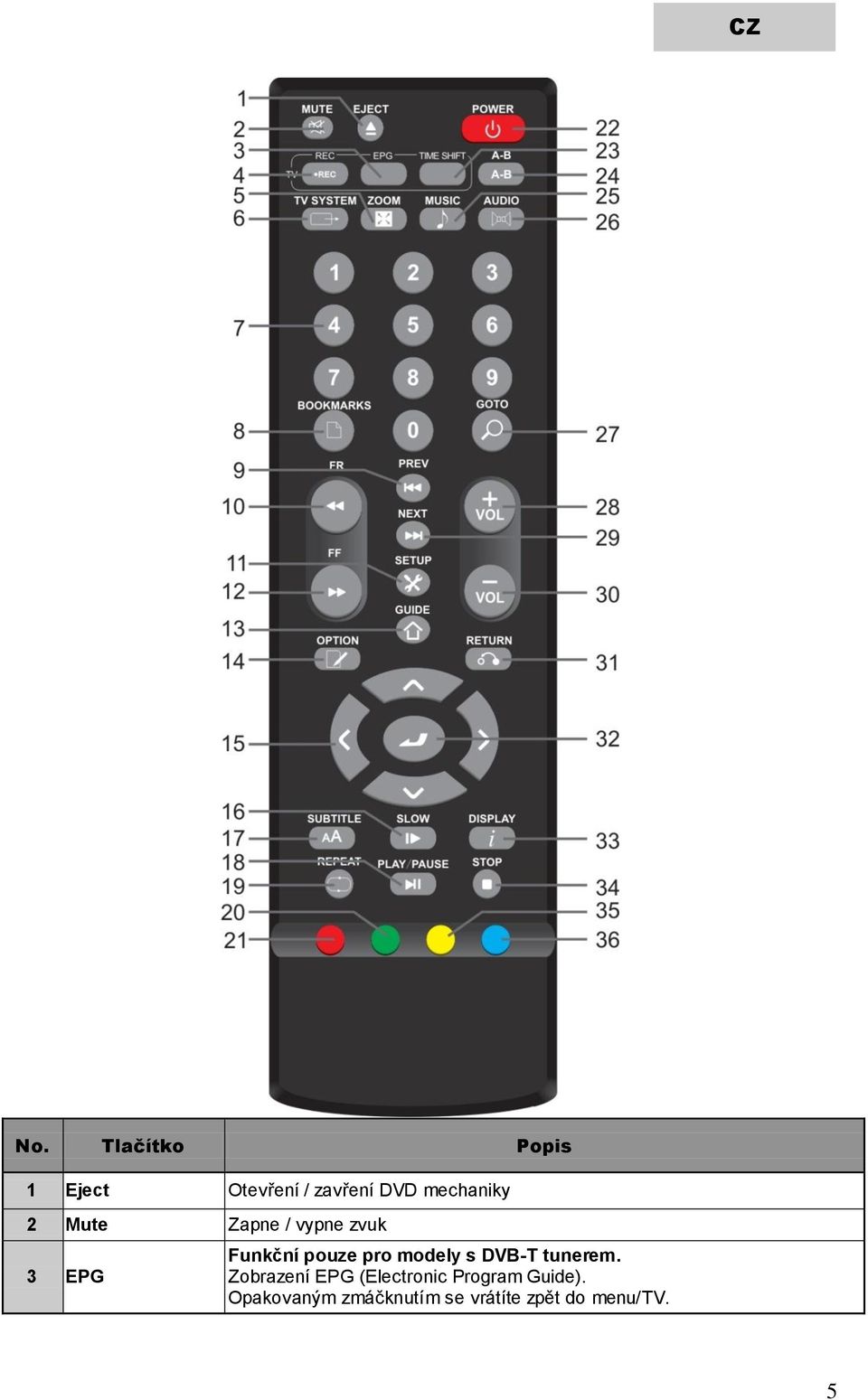

6 CZ No. Tlačítko Popis 1 Eject Otevření / zavření DVD mechaniky 2 Mute Zapne / vypne zvuk 3 EPG Funkční pouze pro modely s DVB-T tunerem. Zobrazení EPG (Electronic Program Guide). Opakovaným zmáčknutím se vrátíte zpět do menu/tv. 5

7 CZ 4 REC 5 Zoom Funkční pouze pro modely s DVB-T tunerem. Zapne nebo zastaví nahrávání. Funkce zvětšení videa či obrázků: Obrázky: 2X,4X,8X,16X; Video: 2X,3X,4X,8X. 6 TV System Přepíná za běhu mezi režimy rozlišení. 7 Numeric 8 Book/Mark Označí soubor. Funkční pouze pro modely s DVB-T tunerem. Volba kanálu. 9 Previous 1. Zmáčknutím spustíte předchozí soubor na HDD nebo USB. 2. Zmáčknutím se posunete ve webovém prohlížeči. 3. Když prohlížíte fotky je tlačítko aktivní, při přehrávání filmů nebo MP3 souborů není aktivní. 10 FR Rychlé přehrávání dozadu. 11 Setup Zobrazí menu nastavení. 12 FF Rychlé přehrávání dopředu. 13 Guide Zmáčknutím zobrazíte Guide menu. 14 Option Zmáčknutím zobrazíte další možnosti nastavení. 15 Left (Arrow) Right (Arrow) Up (Arrow) Down (Arrow) Zmáčknutím se pohybujete po menu doleva. Zmáčknutím se pohybujete po menu doprava. Zmáčknutím se pohybujete po menu nahoru. Zmáčknutím se pohybujete po menu dolů. 16 Slow Motion 17 Subtitle Zmáčknutím spustíte zpomalené přehrávání zpět. Dostupné jsou tři režimy. Pět stupňů zpomalení: 3/4,1/2,1/4,1/8,1/16x. Vícenásobným zmáčknutím nastavíte normální přehrávání. Stisknutím během přehrávání, lze nastavit zobrazování a vlastnosti titulků (SRT, SMI, SUB, SSA). 18 Play/Pause Přehrát/Spustit požadovaný multimediální soubor nebo pozastavit přehrávání. 19 Repeat Opakování daného media. 20 Green Zmáčknutím označíte soubory nebo adresáře pro kopírování, přesunutí, přejmenování nebo smazání. 21 Red Zmáčknutím zobrazíte další vnořené nastavení. 22 Power Uspí / Probudí přehrávač 23 Timeshift Funkční pouze pro modely s DVB-T tunerem. Stisknutím aktivujete timeshift. 24 A-B Opakování z bodu A do bodu B. 25 Music Tlačítko pro rychlý výběr menu Hudby. 26 Audio Přepnutí audio kanálů. 27 Goto Stisknutím během přehrávání, poskočí na zadaný čas. 28 Vol+ Změna hlasitosti zvýšení. 29 Next 1. Zmáčknutím spustíte následující soubor na HDD nebo USB. 2. Zmáčknutím se posunete ve webovém prohlížeči. 3. Když prohlížíte fotky je tlačítko aktivní, při přehrávání filmů nebo MP3 souborů není aktivní. 6

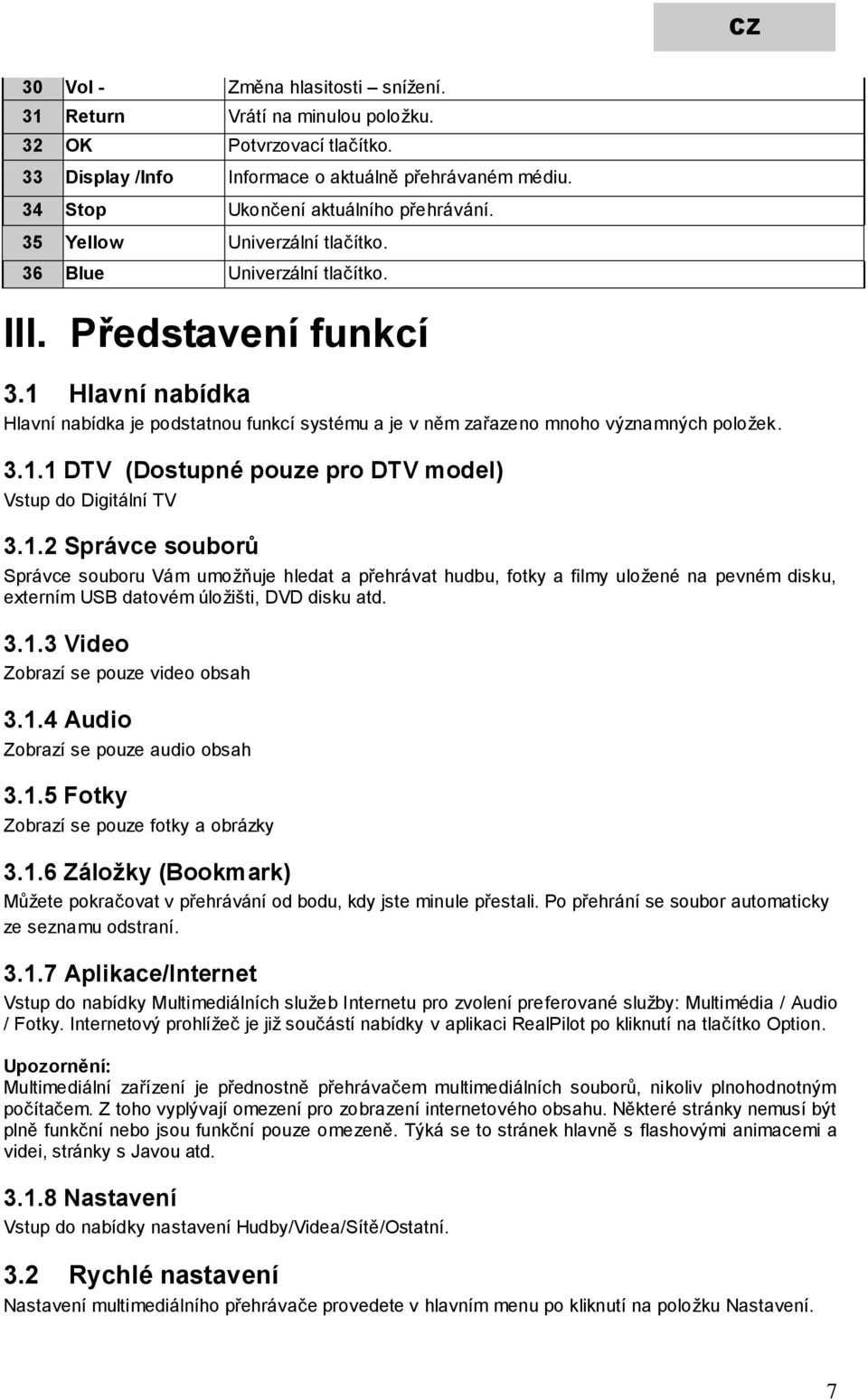

8 CZ 30 Vol - Změna hlasitosti snížení. 31 Return Vrátí na minulou položku. 32 OK Potvrzovací tlačítko. 33 Display /Info Informace o aktuálně přehrávaném médiu. 34 Stop Ukončení aktuálního přehrávání. 35 Yellow Univerzální tlačítko. 36 Blue Univerzální tlačítko. III. Představení funkcí 3.1 Hlavní nabídka Hlavní nabídka je podstatnou funkcí systému a je v něm zařazeno mnoho významných položek DTV (Dostupné pouze pro DTV model) Vstup do Digitální TV Správce souborů Správce souboru Vám umožňuje hledat a přehrávat hudbu, fotky a filmy uložené na pevném disku, externím USB datovém úložišti, DVD disku atd Video Zobrazí se pouze video obsah Audio Zobrazí se pouze audio obsah Fotky Zobrazí se pouze fotky a obrázky Záložky (Bookmark) Můžete pokračovat v přehrávání od bodu, kdy jste minule přestali. Po přehrání se soubor automaticky ze seznamu odstraní Aplikace/Internet Vstup do nabídky Multimediálních služeb Internetu pro zvolení preferované služby: Multimédia / Audio / Fotky. Internetový prohlížeč je již součástí nabídky v aplikaci RealPilot po kliknutí na tlačítko Option. Upozornění: Multimediální zařízení je přednostně přehrávačem multimediálních souborů, nikoliv plnohodnotným počítačem. Z toho vyplývají omezení pro zobrazení internetového obsahu. Některé stránky nemusí být plně funkční nebo jsou funkční pouze omezeně. Týká se to stránek hlavně s flashovými animacemi a videi, stránky s Javou atd Nastavení Vstup do nabídky nastavení Hudby/Videa/Sítě/Ostatní. 3.2 Rychlé nastavení Nastavení multimediálního přehrávače provedete v hlavním menu po kliknutí na položku Nastavení. 7

9 CZ Systém Jazyk menu Vyberte vámi preferovaný jazyk Kódovaní textu Zvolte preferované kódovaní titulků. Pro středoevropské jazyky zvolte Středoevropský Čas Nastavte aktuální čas Formátování Zvolte pro zformátování pevného disku do souborového systému ext3. Pozor! Smaže všechna data na HDD! Audio/Zvuk Vyberte dle vaší reprosoustavy nejvhodnější volbu Obraz Poměr Zvolte správný poměr vaší TV. Běžné LCD mají poměr 16:9. Starší CRT televize 4: TV Systém Zvolte správné rozlišení vaší TV. Většina dnešních plochých TV již umí 1080P či i (TV s FullHD) či 720P (HD Ready) režimy TV & REC TV Region Zvolte správný region/stát, ve kterém provozujete multimediální zařízení Channel Scan Zvolte pro automatické vyhledání dostupných kanálů Priorita REC Zvolte hlavní místo pro uložení nahrávaných pořadů (volba USB nahrává na interní HDD nebo na USB HDD v případě, že interní HDD je odpojen) Formát Naformátuje vybrané zařízení pro ukládání nahraných pořadů. Pozor! Smaže všechna data na HDD/USB! Síť Nastavení LAN sítě Nastavení LAN sítě tj. zasunutý kabel s portem RJ45. Vyberte IP DHCP (Auto) pro automatické nastavení IP od vašeho routeru nebo Pevné IP (Ručně) pro ruční nastavení IP a dalších údajů Nastavení Wi-Fi Nastavení Wi-Fi sítě. Klikněte na tlačítko ZOOM pro vyhledání všech sítí v okolí. Vyberte si preferovanou síť a potvrďte OK. Zadejte příslušné heslo do sítě, potvrďte a počkejte, než se zařízení připojí. Upozornění: Pro připojení do sítě/internetu použijte vždy pouze jednu možnost LAN nebo Wi-Fi. 8

10 CZ Samba postup Přepněte na ZAP. Pokud chcete sdílet data v přehrávači v síti BT& Samba zabezpečení Tato funkce vyžaduje přihlášení k získání vzdáleného přístupu k přehrávači. Defaultní přihlašovací jméno: admin Defaultní heslo: Různé USB upgrade Nakopírujte soubor install.img na USB Flash disk naformátovaný na FAT32 v PC a vložte do zařízení a klikněte na USB upgrade. Soubor install.img musí být v nejvyšší úrovni stromové struktury USB Flash disku. Během aktualizace systému nevypínejte přehrávač z napájení a počkejte, až se proces aktualizace dokončí. V případě odpojení napájení během aktualizace hrozí nevratné poškození přehrávače. Po aktualizaci se přehrávač sám restartuje. Celá instalace probíhá zhruba 2-5 minut, vyčkejte během této doby, než se přehrávač zaktualizuje. Po aktualizaci můžete začít opět využívat všechny dostupné funkce přehrávače a užívat si oblíbené filmy. Upozornění: Nikdy neodpojujte elektrické napájení od přehrávače v průběhu aktualizace! Nikdy neodpojujte USB Flash disk s firmwarem během aktualizace! Nikde nepoužívejte USB Flash disk naformátovaný na NTFS nebo jiný formát! Rozšířené Výchozí jazyk zvuku Zvolte dle preferovaného jazyku Výchozí jazyk titulků Zvolte dle preferovaného jazyku. IV. Specifikace produktů Seznam podporovaných portů 3x USB 2.0 Master port X2 (kompatibilní USB 1. 1) 1x USB 3 Kompozitní video (CVBS) A/V OUT port Kompozitní video Y/Pb/Pr port HDMI v1.3 standard port Digitální audio optický / koaxiální port 3-in-1 čtečka karet (SD, SDHC, MMC, MS, MS PRO) Grafický VDF displej 12V DC-IN Interní SATA II port (i s napájaním) * * - Podpora pevných disků 3.5 až do kapacity 2TB Podpora multimediálních souborů: AVI/MKV/TS/M2TS/MPG/MP4/MOV/VOB/ISO/IFO/DAT/WMV/RM/RMVB, a podporuje 720p/1080i/1080p MP3/OGG/WMA/WAV/AAC/FLAC HD JPEG/BMP, s neomezeným rozlišením Podpora video kodeků: MPEG-1 HD MPEG-2 9

11 CZ HD MPEG-4 SP/ASP/AVC (H. 264) WMV9 (VC-1) Real Networks (RM/RMVB) 8/9/10, a podpora až do 720p Podpora audio kodeků: MP2/3, OGG Vorbis,FLAC WMA Standard (DRM, a pokročilý profil není podporován), PCM, LPCM, AAC, RA Podporované druhy titulků: SRT, SMI, SSA, SUB, IDX+SUB DTV pouze u modelu EAGET Play M17/M19: 2x DVB-T HD tuner MPEG2,MPEG4 & H.264 Standard Signál Výstupní formát: *.TS Podpora: Timeshift nahrávání/plánovaného nahrávání/epg Rozlišení: dle vstupního signálu Podpora DVD a Blu-RAY: DVD ISO (originální menu) Blu-Ray ISO (Simple BD-Lite ) Podpora 3D u modelu M18/M19: TS/(*.ts/*.m2ts), Any(Essentially 2D decode + 3D display), 3DBlueray,3DAVCHD Podpora Online aplikací: Youtube, Youtube XL, Picasa, Flickr,Yahoo Finance,Weather, Shoutcast, Video& Audio Podcast, HTML5, Adobe Flash 10.1 Podpora Androidu u modelu M18/M19: Android 2.2 System Síť: Drátové připojení (LAN) 10/100/1000Mbps Adaptivní Bezdrátové připojení IEE b/g/n, 300Mbps maximum (WLAN) Poznámka: Funkce se mohou měnit bez předběžného upozornění. Nový firmware může obsahovat nové funkce a nový styl použití tohoto přehrávače, navštivte naši stránku: Prohlášení o shodě: Spol. Intelek spol. s.r.o., tímto prohlašuje, že všechna zařízení uvedená výše jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 2004/108/EC. Produkt je určen pro prodej v členských zemích Evropské unie např. CZ, SK, PL, AT, HU, LT, LU, LV atd. Prohlášení o shodě lze stáhnout z webu Záruční lhůta je na produkty 24 měsíců, pokud není stanovena jinak. Copyright 2012 Intelek spol. s.r.o. Všechna práva vyhrazena. Vzhled a jednotlivé specifikace zařízení mohou být bez předchozího upozornění změněny. Tiskové chyby vyhrazeny. Výhradní dovozce produktů EAGET pro ČR: INTELEK spol. s r.o., Vlárská 22, Brno web: SUPPORT: 10

12 SK V. Představení produktů 5.1 Predslov Vážený zákazník, ďakujeme za zakúpenie tohto vynikajúceho multimediálneho prehrávača, ktorý oplýva veľa funkciami a prehráva i najnovšie moderné formáty videa vysokého rozlíšenia. Štýlom, jednoduchosťou a elegantným dizajnom, bude tento prehrávač perfektná voľba pre zvyšok Vášho elektronického zariadenia ako je Hi-Fi, LCD či Plazma obrazovka a A/V prijímač. Dobre sme zvážili prípady osobnej bezpečnosti pri návrhu a výrobe tohto produktu. Prečítajte si nasledujúce informácie pred použitím. 5.2 Podmienky použitia Užívateľ nie je oprávnený robiť akékoľvek zmeny na tomto produkte. Ak je zariadenie používané s klasickými komerčnými pevnými diskami, používajte prehrávač pri teplotách -5 C+35 C. 5.3 Použitie napájacieho adaptéru Operatívne napätie tohto zariadenia: 12 V Pred použitím, pripojte napájací adaptér alebo napájací kábel do príslušných otvorov na zariadení. Uistite sa, že kábel je pripojený správne a nie je nijak ovplyvnený spôsobom, ktorý by skrátil životnosť adaptéru alebo káblu. K minimalizovaniu nebezpečenstva úrazu elektrickým šokom, prosím pred čistením odpojte napájací adaptér a kábel zo zariadenia a zo zástrčky. Nikdy nepripojujte napájací adaptér alebo kábel do zariadenia vo vlhkom alebo prašnom prostredí a nikdy nemeňte napájací kábel a koncovky napájacieho adaptéru, či zdroje napájania. 5.4 Údržba 1. Neskúšajte zariadenie a príslušenstvo rozobrať vrátane napájacieho AC adaptéru (nebezpečenstvo vnútorného vysokého napätia, z dôvodu nebezpečenstva úrazu elektrickým prúdom. Pre opravu, či údržbu kontaktujte príslušný profesionálny servis. 2. Nedopusťte, aby do zariadenia natiekla akákoľvek tekutina z dôvodu úrazu elektrickým prúdom. Ak sa tak stane, okamžite odpojte zariadenie od napájania, utrite ho a riadne vysušte pred ďalším použitím. 3. Pre šetrenie elektrickej energie a bezpečnostné dôvody, prosím po použití odpojte napájací adaptér zo siete elektrického vedenia. 4. Neumiesťujte zariadenie do priestorov s vysokými teplotami, vlhkosťou a vibráciami. 5. Nepoužívajte žiadne chemické alebo čistiace prostriedky k čisteniu zariadenia, aby nedošlo k poškodeniu obalu zariadenia. 6. Batérie v diaľkovom ovládaní sú nahraditeľné. V prípade ich vybitia, vymeňte batérie za nové rovnakého typu a staré batérie riadne zlikvidujte. Ak diaľkové ovládanie neplánujete používať dlhšiu dobu, batérie z diaľkového ovládania vyberte. 7. Použité elektrické alebo elektronické časti nesmú byť likvidované spoločne s komunálnym odpadom. Za účelom správnej likvidácie výrobku ho odovzdajte na určených zberných miestach (vyjadruje symbol prečiarknutého kontajnera na výrobku, obale alebo tlačených materiáloch). 5.5 Pevný HDD disk Zariadenie ukladá na interný pevný HDD disk datá, ktoré môžu byť poškodené alebo stratené z dôvodov straty napájania, fyzického poškodenia apod. Pravidelne si preto datá zálohujte. Dovozca a dodávateľ nenesie žiadnu zodpovednosť za stratu uložených dát. 5.6 Servis Záručné opravy zariadenia uplatňujte u svojho predajcu. V prípade technických problémov a otázok kontaktujte svojho predajcu alebo servisné oddelenie spoločnosti INTELEK spol. s r. o., výhradného dovozcu značky EAGET pre Slovenskú republiku. Aktuálny firmware nájdete na stránkach 11

13 SK 5.7 Obsah balenia Diel Počet Multimediálny prehrávač 1 kus Napájací adaptér 1 kus Diaľkové ovládanie 1 kus HDMI Kábel 1 kus Diel AV Kábel USB 3.0 Data kábel (A ->B) Užívateľský manuál (CZ/SK/PL+EN) Počet 1 kus 1 kus 2 kusy Poznámka: Aktuálne príslušenstvo sa môže líšiť od obsahu balenia v tomto manuály, prehliadnite si aktuálne príslušenstvo na webu Pripojenie k napájaniu (1) Pripojte AC napájací adaptér do prehrávača DC IN jack. 5.9 Pripojenie k počítaču (1) Zapnite prehrávač; (2) Pripojte mini USB port USB káblu do mini USB dierky v prehrávači; (3) Pripojte USB port USB káblu do USB dierky v počítači. Váš operačný systém rozpozná, že bolo pripojené nové zariadenie a bude Vás o tom informovať informačnou bublinou na hlavnej lište. Následne na hlavnej ploche zvoľte ikonku Tento počítač pre Windows a tam sa objaví ikonka nového pripojeného disku prehrávača. Týmto spôsobom môžete spravovať obsah na vstavanom pevnom disku v prehrávači na vašom lokálnom počítači Pripojenie USB zariadenia (1) Zapnite prehrávač; (2) Pripojte USB flash disk alebo USB HDD do dierky s popisom USB HOST na prehrávači. Týmto spôsobom môžete prechádzať obsah na USB zariadení Prepojenie externých kariet do čítačky Pamäťovú kartu vložte do slotu na prehrávači. Týmto spôsobom môžete prechádzať obsah na pamäťovej karte. 5.12Pripojenie do TV A/V OUT (1) Pripojte 3 farebné konektory do prehrávača - A/V OUT; Týmto spôsobom si môžete pripojiť prehrávač k televízoru alebo k iným zobrazovacím zariadeniam Y/Pb/Pr Component OUT (1) Pripojte 3 farebné konektory do prehrávača - Y/Pb/Pr; (2) Pripojte 3 farebné konektory do TV - Y/Pb/Pr. YPbPr výstup obsahuje len video signál, teda pripojte i audio kábel do vášho audio systému alebo iného zvukového zariadenia v momente, kedy sa rozhodnete použiť Y/Pb/Pr pripojenie: Metoda 1: Metoda 2: Použite A/V výstup pre výstup audio signálu Použite SPDIF digitálny výstup Týmto spôsobom si tak môžete prehrávať videa, hudbu a fotografie z prehrávača na TV HDMI OUT (1) Pripojte jeden z konektorov HDMI káblu do HDMI dierky prehrávača; 12

14 SK (2) Pripojte druhý konektor HDMI káblu do HDMI dierky vašej TV. Týmto spôsobom môžete mať najvyššiu kvalitu obrazu a zvuku prostredníctvom jediného káblu Pripojenie k digitálnemu audio systému (1) Pripojte jeden koniec koaxiálneho káblu do koaxiálneho výstupu prehrávača alebo v prípade použitia optického káblu pripojte jeden koniec optického káblu do optického výstupu prehrávača; (2) Pripojte opačný koniec rovnakého káblu do odpovedajúceho optického vstupu na A/V prepínači či TV alebo v prípade použitia optického káblu pripojte opačný koniec rovnakého káblu do odpovedajúceho optického vstupu na A/V prepínači či TV. Poznámka: Optický a koaxiálny kábel nie je súčasťou dodávaného príslušenstva. Týmto spôsobom si môžete užiť zvuk taktiež vo formáte Dolby Digital, DTS alebo MPEG zvuk Pripojenie do siete LAN (drôtová) Pre pripojenie do LAN siete použite kábel typu CAT5e alebo CAT6. (1) Pripojte jeden koniec sieťového káblu do sieťového portu RJ45 prehrávača; (2) Pripojte opačný koniec rovnakého káblu do odpovedajúceho sieťového portu na routery či sieťovom prepínači RJ Pripojenie do siete WLAN (bezdrôtová) (1) Zapnite prehrávač; (2) Pripojte externú Wi-Fi USB Adaptér (Wi-Fi USB Dongle) do dierky USB HOST prehrávača alebo použite integrovaný Wi-Fi Adaptér s externou anténou. Poznámka: USB Wi-Fi Adaptér nie je súčasťou príslušenstva. Vždy používajte zariadenie doporučené výrobcom lebo bežné Wi-Fi USB Adaptéry nemusia byť funkčné Pripojenie HDD do produktu (1) Vyberte výsuvnú krytku pevného disku na pravom boku produktu (2) Pripravte si 3.5 SATA pevný disk (3) Pripevnite držiak k pevnému disku (4) Stlačte prsty bočnej zámky držiaku a vložte držiak s pevným diskom do prehrávača, aby držiak docvakol (5) Uistite sa, že držiak je naozaj správne zasunutý a nikde nič nepresahuje (6) Uvoľnite zámky držiaku pevného disku 5.15 Formátovanie pevného disku Formátovanie disku je dostupné len u modelov s pripojeným pevným diskom. Pevný disk používa súborový systém.ext3 (NTFS). Pre formátovanie tohto disku postupujte podľa inštrukcií pre formátovanie disku prehrávača. (Nie je doporučené použiť k formátovaniu iný software ako tento prehrávač) VI. Prvé použitie 6.1 Napájanie Zapnuté/Vypnuté (ON/OFF) Napájanie Zapnuté Po zapojení prehrávača do elektrickej siete a prepojenie prehrávača video káblom, jemne stlačte POWER (Napájanie) tlačidlo k zapnutiu prehrávača. Svetelná dióda v tlačidle zmení farbu z červenej na modrú a za okamžik, ako náhle sa prehrávač naštartuje, môžete s ním začať pracovať. 13

15 SK Napájanie Vypnuté Stlačením POWER (Napájanie) tlačidlá na prehrávači, keď je prehrávač v operatívnom stave, sa prehrávač prepne do úsporného režimu. Obrazovka TV zčerná či začne blikať (podľa TV). Behom uspania prehrávača a kompletným vypnutím, svieti indikátor tlačidla napájania červeno. V tento moment môžete bezpečne odpojiť napájací kábel. Vyhnite sa násilnému vypínaniu prehrávača za chodu. 6.2 Diaľkové ovládanie Predstavenie všetkých tlačidiel a ich funkcií na diaľkovom ovládaní: 14

16 SK No. Tlačidlo Popis 1 Eject Otvorenie / zatvorenie DVD mechaniky 2 Mute Zapne / vypne zvuk 3 EPG 4 REC 5 Zoom Funkčný len pre modely s DVB-T tunerom. Zobrazenie EPG (Electronic Program Guide). Opakovaným stlačením sa vrátite späť do menu/tv. Funkčný len pre modely s DVB-T tunerom. Zapne alebo zastaví nahrávanie. Funkcie zväčšenia videa či obrázkov: Obrázky: 2X,4X,8X,16X; Video: 2X,3X,4X,8X. 6 TV System Prepína za behu medzi režimami rozlíšenia. 7 Numeric 8 Book/Mark Označí súbor. Funkčný len pre modely s DVB-T tunerom. Voľba kanálu. 9 Previous 1. Stlačením spustíte predchádzajúci súbor na HDD alebo USB. 2. Stlačením sa posuniete vo webovom prehliadači. 3. Keď prehliadate fotky je tlačidlo aktívne, pri prehrávaní filmov alebo MP3 súborov nie je aktívne. 10 FR Rýchle prehrávanie dozadu. 11 Setup Zobrazí menu nastavenia. 12 FF Rýchle prehrávanie dopredu. 13 Guide Stlačením zobrazíte Guide menu. 14 Option Stlačením zobrazíte ďalšie možnosti nastavenia. Left (Arrow) Stlačením sa pohybujete po menu doľava. 15 Right (Arrow) Up (Arrow) Stlačením sa pohybujete po menu doprava. Stlačením sa pohybujete po menu hore. Down (Arrow) Stlačením sa pohybujete po menu dolu. 16 SlowMotion Stlačením spustíte spomalené prehrávanie späť. Dostupné sú tri režimy. Päť stupňov spomalenia: 3/4,1/2,1/4,1/8,1/16x. Viacnásobným stlačením nastavíte normálne prehrávanie. 17 Subtitle Stlačením behom prehrávania, sa dá nastaviť zobrazovanie a vlastnosti titulkov (SRT, SMI, SUB, SSA). 18 Play/Pause Prehrať/Spustiť požadovaný multimediálny súbor alebo pozastaviť prehrávanie. 19 Repeat Opakovanie daného média. 20 Green Stlačením označíte súbory alebo adresáre pre kopírovanie, presunutie, premenovanie alebo zmazanie. 21 Red Stlačením zobrazíte ďalšie vnorené nastavenia. 22 Power Uspí / Prebudí prehrávač 23 Timeshift Funkčný len pre modely s DVB-T tunerom. Stlačením aktivujete timeshift. 24 A-B Opakovanie z bodu A do bodu B. 25 Music Tlačidlo pre rýchly výber menu Hudby. 15

17 SK 26 Audio Prepnutie audio kanálov. 27 Goto Stlačením behom prehrávania, poskočí na zadaný čas. 28 Vol+ Zmena hlasitosti zvýšenie. 29 Next 1. Stlačením spustíte nasledujúci súbor na HDD alebo USB. 2. Stlačením sa posuniete vo webovom prehliadači. 3. Keď prehliadate fotky je tlačidlo aktívne, pri prehrávaní filmov alebo MP3 súborov nie je aktívne. 30 Vol - Zmena hlasitosti zníženie. 31 Return Vráti na minulú položku. 32 OK Potvrdzovacie tlačidlo. 33 Display /Info Informácie o aktuálne prehrávanom médiu. 34 Stop Ukončenie aktuálneho prehrávania. 35 Yellow Univerzálne tlačidlo. 36 Blue Univerzálne tlačidlo. VII. Predstavenie funkcií 7.1 Hlavná ponuka Hlavná ponuka je podstatnou funkciou systému a je v ňom zaradené mnoho významných položiek DTV (Dostupné len pre DTV model) Vstup do Digitálnej TV Správca súborov Správca súborov Vám umožňuje hľadať a prehrávať hudbu, fotky a filmy uložené na pevnom disku, externým USB datovom úložisku, DVD disku atď Video Zobrazí sa len video obsah Audio Zobrazí sa len audio obsah Fotky Zobrazia sa len fotky a obrázky Záložky (Bookmark) Môžete pokračovať v prehrávaní od bodu, keď ste minule prestali. Po prehraní sa súbor automaticky zo zoznamu odstráni Aplikácie/Internet Vstup do ponuky Multimediálnych služieb Internetu pre zvolenie preferovanej služby: Multimédia/Audio/Fotky. Internetový prehliadač je už súčasťou ponuky v aplikácii RealPilot po kliknutí na tlačidlo Option. Upozornenie: Multimediálne zariadenie je prednostne prehrávačom multimediálnych súborov, nie plnohodnotným počítačom. Z toho vyplývajú obmedzenia pre zobrazenie internetového obsahu. Niektoré stránky nemusia byť plne funkčné alebo sú funkčné len obmedzene. Týka sa to stránok hlavne s flashovými animáciami a videami, stránky s Javou atď. 16

18 SK Nastavenie Vstup do ponuky nastavenia Hudby/Videa/Siete/Ostatné. 7.2 Rýchle nastavená Nastavenia multimediálneho prehrávača prevediete v hlavnom menu po kliknutí na položku Nastavenia Systém Jazyk menu Vyberte vami preferovaný jazyk Kódovaní textu Zvoľte preferované kódovaní titulok. Pre stredoeurópske jazyky zvoľte Stredoeurópsky Čas Nastavte aktuálny čas Formátovanie Zvoľte pre sformátovanie pevného disku do súborového systému ext3. Pozor! Zmažte všetky datá na HDD! Audio/Zvuk Vyberte poľa vašej reprosústavy najvhodnejšiu voľbu Obraz Pomer Zvoľte správny pomer vašej TV. Bežné LCD majú pomer 16:9. Starší CRT televízie 4: TV Systém Zvoľte správne rozlíšenie vašej TV. Väčšina dnešných plochých TV už vedia 1080P či i (TV s FullHD) či 720P (HD Ready) režimy TV & REC TV Region Zvoľte správny región/štát, v ktorom prevádzkujete multimediálne zariadenia ChannelScan Zvoľte pre automatické vyhľadávanie dostupných kanálov Priorita REC Zvoľte hlavné miesto pre uloženie nahrávaných relácií (volba USB nahrává na interní HDD nebo na USB HDD v případě, že interní HDD je odpojen) Formát Naformátuje vybrané zariadenia pre ukladanie nahraných relácií. Pozor! Smažte všetky datá na HDD/USB! Sieť Nastavenie LAN siete Nastavenie LAN siete tj. zasunutý kábel s portom RJ45. Vyberte IP DHCP (Auto) pre automatické nastavenie IP od vášho Wi-Fi routera alebo Pevnej IP (Ručne) pre ručné nastavenie IP a ďalších údajov. 17

19 SK Nastavenie Wi-Fi Nastavenie Wi-Fi siete. Kliknite na tlačidlo ZOOM pre vyhľadanie všetkých sietí v okolí. Vyberte si preferovanú sieť a potvrďte OK. Zadajte príslušné heslo do siete, potvrďte a počkajte, kým sa zariadenie pripojí. Upozornenie: Pre pripojenie do siete/internetu použite vždy len jednu možnosť LAN alebo Wi-Fi Samba postup Prepnite na ZAP. Pokiaľ chcete zdieľať datá v prehrávači v sieti BT& Samba zabezpečenie Táto funkcia vyžaduje prihlásenie k získaniu vzdialeného prístupu k prehrávaču. Defaultné prihlasovacie meno: admin Defaultné heslo: Rôzne USB upgrade Nakopírujte súbor install.img na USB Flash disk naformátovaný na FAT32 v PC a vložte do zariadenia a kliknite na USB upgrade. Súbor install.img musí byť v najvyššej úrovni stromové štruktúry USB Flash disku. Behom aktualizácie systému nevypínajte prehrávač z napájania a počkajte, až sa proces aktualizácie dokončí. V prípade odpojenia napájania behom aktualizácie hrozí nevratné poškodenie prehrávača. Po aktualizácii sa prehrávač sám reštartuje. Celá inštalácia prebieha zhruba 2-5 minút, počkajte behom tejto doby, než sa prehrávač z aktualizuje. Po aktualizácii môžete začať opäť využívať všetky dostupné funkcie prehrávača a užívať si obľúbené filmy. Upozornenie: Nikdy neodpojujte elektrické napájanie od prehrávača v priebehu aktualizácie! Nikdy neodpojujte USB Flash disk s firmwarem behom aktualizácie! Nikde nepoužívajte USB Flash disk naformátovaný na NTFS nebo iný formát! Rozšírené Predvolený jazyk zvuku Zvoľte podľa preferovaného jazyku Predvolený jazyk titulkov Zvoľte podľa preferovaného jazyku. VIII. Špecifikácia produktu M16/17/18/19 Seznam podporovaných portů 3x USB 2.0 Master port X2 (kompatibilní USB 1. 1) 1x USB 3 Kompozitní video (CVBS) A/V OUT port Kompozitní video Y/Pb/Pr port HDMI v1.3 standard port Digitální audio optický / koaxiální port 3-in-1 čtečka karet (SD, SDHC, MMC, MS, MS PRO) Grafický VDF displej 12V DC-IN Interní SATA II port (i s napájaním) * 18

20 SK * - Podpora pevných diskov 3.5 až do kapacity 2TB Podpora multimediálnych súborov: AVI/MKV/TS/M2TS/MPG/MP4/MOV/VOB/ISO/IFO/DAT/WMV/RM/RMVB, a podporuje 720p/1080i/1080p MP3/OGG/WMA/WAV/AAC/FLAC HD JPEG/BMP, s neomezeným rozlišením Podpora video kódekov: MPEG-1 HD MPEG-2 HD MPEG-4 SP/ASP/AVC (H. 264) WMV9 (VC-1) Real Networks (RM/RMVB) 8/9/10, a podpora až do 720p Podpora audio kódekov: MP2/3, OGG Vorbis,FLAC WMA Standard (DRM, a pokročilý profil není podporován), PCM, LPCM, AAC, RA Podporované druhy titulok: SRT, SMI, SSA, SUB, IDX+SUB Podpora DVD a Blu-RAY: DVD ISO (originální menu) Blu-Ray ISO (Simple BD-Lite ) Podpora 3D u modelu M18/M19: TS/(*.ts/*.m2ts), Any(Essentially 2D decode + 3D display), 3DBlueray,3DAVCHD Podpora Online aplikací: Youtube, Youtube XL, Picasa, Flickr,Yahoo Finance,Weather, Shoutcast, Video& Audio Podcast, HTML5, Adobe Flash 10.1 Podpora Androidu u modelu M18/M19: Android 2.2 System DTV pouze u modelu EAGET Play M17/M19 2x DVB-T HD tuner MPEG2,MPEG4 & H.264 Standard Signál Výstupní formát: *.TS Podpora: Timeshift nahrávání/plánovaného nahrávání/epg Rozlišení: dle vstupního signálu Sieť: Drátové připojení (LAN) 10/100/1000Mbps Adaptivní Bezdrátové připojení IEE b/g/n, 300Mbps maximum (WLAN) Poznámka: Funkcie sa môžu meniť bez predbežného upozornenia. Nový firmware môže obsahovať nové funkcie a nový štýl použitia tohto prehrávača, navštívte našu stránku: Prehlásenie o zhode: Spol. Intelek spol. s.r.o. týmto prehlasuje, že zariadenie je v zhode so základnými požiadavkami a ďalšími príslušnými ustanoveniami smernice 2004/108/EC. Produkt je určený na predaj v krajinách Europskej únie napr. CZ, SK, PL, AT, HU, LT, LU, LV atď. Prohlásenie o zhode sa dá stiahnúť z webu Záručná lehota je na produkty 24 mesiacov, pokiaľ nie je stanovená inakšie. Copyright 2012 Intelek spol. s.r.o. Všetky práva vyhradené. Vzhľad a jednotlivé špecifikácie zariadenia môžu byť bez predchádzajúceho upozornenia zmenené. Tlačové chyby vyhradené. Dovozca produktov EAGET pre SR: INTELEK spol. s r.o., Vlárská 22, Brno CZ web: SUPPORT: 19

21 PL IX. Przedstawienie produktów 9.1 Wstęp Szanowny kliencie, dziękujemy za zakup tego znakomitego odtwarzacza multimedialnego, który posiada wiele funkcji i odtwarza nawet najnowsze współczesne formaty video z wysoką rozdzielczością. Stylem, łatwością i designem ten odtwarzacz będzie wspaniałym wyborem dla reszty urządzeń elektronicznych Państwa jak Hi-Fi, LCD lub ekran Plazma i A/V Receiver. Dobrze przemyśleliśmy przypadki bezpieczeństwa osobowego przy projektowaniu i produkcji tego produktu. Prosimy przeczytać następujące informacje przed zastosowaniem. 9.2 Warunki korzystania Użytkownik nie jest upoważniony wykonywać jakiekolwiek zmiany na niniejszym produkcie. Jeżeli jest urządzenie stosowane z klasycznymi komercyjnymi twardymi dyskami, prosimy stosować odtwarzacz przy temperaturach -5 C+35 C. 9.3 Zastosowanie adaptera zasilającego Operatywne napięcie tego urządzenia: 12 V Przed zastosowaniem podłączyć adapter zasilający lub kabel zasilający do odpowiednich otworów na urządzeniu. Upewnij się, że kabel jest prawidłowo podłączony i nie w żaden sposób nie jest na niego wywierany wpływ, który skróciłby czas użytkowania adaptera lub kabla. Aby minimalizować niebezpieczeństwo obrażenia szokiem elektrycznym, przed czyszczeniem wyłączyć adapter zasilający i kabel z urządzenia i z gniazdka. Adapter zasilający lub kabel zasilający nigdy nie podłączać w wilgotnym lub zakurzonym środowisku i nigdy nie mienić kabel zasilający i końcówki adaptera zasilającego lub źródła zasilania. 9.4 Konserwacja 1. Nie próbuj rozebrać/demontować urządzenia i wyposażenia włącznie zasilającego adaptera AC (niebezpieczeństwo wewnętrznego wysokiego napięcia). Dla naprawy lub konserwacji prosimy skontaktować się z odpowiednim serwisem fachowym. 2. Do urządzenia nie może nacieknąć jakakolwiek ciecz inaczej grozi obrażenie prądem elektrycznym. Jeżeli do tego dojdzie, natychmiast wyłączyć urządzenie od zasilania, otrzeć i dokładnie osuszyć przed dalszym zastosowaniem. 3. Z powodów bezpieczeństwa i oszczędzenia energii elektrycznej po zastosowaniu wyłączyć kabel zasilający z sieci przewodu elektrycznego. 4. Urządzenia nie należy umieszczać do pomieszczeń o wysokiej temperaturze, wilgoci i wibracji. 5. Nie używać żadnych substancji chemicznych lub środków czyszczących do czyszczenia urządzenia, aby uniknąć uszkodzenia opakowania urządzenia. 6. Baterie w pilocie zdalnego sterowania można wymienić. W wypadku ich wyładowania, należy ich wyciągnąć i wymienić za nowe jednakowego typu a stare baterie prawidłowo unieszkodliwić. Jeżeli nie zamierzasz stosować pilota zdalnego sterowania przez dłuższy okres, wyciągnij baterie z pilota zdalnego sterowania. 7. Zużyte elektryczne lub elektroniczne części nie można unieszkodliwiać razem z odpadem komunalnym. W celu właściwego unieszkodliwienia produktu przekazać produktu do przeznaczonych miejsc zbiórki (wyrażone symbol przekroczył pojemnik na produkcie, opakowaniu lub materiałów drukowanych). 9.5 Dysk twardy HDD Urządzenie zapisuje na wewnętrzny dysk twardy HDD dane, które mogą być uszkodzone lub zgubione z powodu straty zasilania, uszkodzenia fizycznego itp. Dlatego trzeba regularnie wykonywać kopie zapasowe danych. Importer i dostawca nie ponosi żadnej odpowiedzialności za utratę zapisanych danych. 20

22 PL 9.6 Serwis Naprawy gwarancyjne urządzenia stosować u swego sprzedawcy. W wypadku problemów technicznych i pytań należy skontaktować się z swym sprzedawcą. Aktualny firmware można znaleźć na stronach internetowych Zawartość produktu Część Ilość Część Ilość Odtwarzacz Multimedialny 1 sztuka AV Kabel 1 sztuka Adapter zasilający 1 sztuka USB 3.0 Data kabel (A ->B) 1 sztuka Sterowanie zdalne 1 sztuka Niniejsza instrukcja użytkownika HDMI Kabel 1.5m 1 sztuka (CZ/SK/PL+EN) 2 sztuka Notatka : Aktualne wyposażenie może odróżniać się od zawartości opakowania w niniejszej instrukcji, zapraszamy do obejrzenia aktualnego wyposażenia na stronach internetowych Podłączenie do zasilania (1) Podłączyć adapter zasilający AC do odtwarzacza DC IN jack. 9.9 Podłączenie do komputera (1) Włączyć odtwarzacz; (2) Podłączyć miniusb port USB kabla do miniusb gniazdka w odtwarzaczu; (3) Podłączyć USB port USB kabla do USB gniazdka w komputerze. Twój system operacyjny rozpozna, że zostało podłączone nowe urządzenie i poinformuje cię o tym chmurką informacyjną na pasku głównym. Następnie na głównym pulpicie wybierz ikonkę Mój komputer dla Windows i tam pojawi się ikonka nowego podłączonego dysku odtwarzacza. Tym sposobem można zarządzać zawartością/treścią na wbudowanym dysku twardym w odtwarzaczu w twym lokalnym komputerze Podłączenie urządzenia USB (1) Włączyć odtwarzacz; (2) Podłączyć USB flash disk lub USB HDD do gniazdka z napisem USB HOST na odtwarzaczu. Tym sposobem można przeglądać zawartość/treść na urządzeniu USB Przełączenie zewnętrznych kart do czytnika Kartę pamięci włożyć do slota na odtwarzaczu. Tym sposobem można przeglądać zawartość/treść na karcie pamięci Podłączenie do TV A/V OUT (1) Podłączyć 3 kolorowe konektory do odtwarzacza - A/V OUT; Tym sposobem można podłączyć odtwarzacz do telewizora lub do innych urządzeń wyświetlających Y/Pb/Pr Component OUT (1) Podłączyć 3 kolorowe konektory do odtwarzacza - Y/Pb/Pr; (2) Podłączyć 3 kolorowe konektory do TV - Y/Pb/Pr. YPbPr wyjście zawiera tylko sygnał video, to znaczy, że należy podłączyć także kabel video do twego systemu audio lub innego urządzenia dźwiękowego w chwili, kiedy zdecydujesz się zastosować podłączenie YPbPr: Metoda 1: Metoda 2: Zastosuj A/V wyjście dla wyjścia audio sygnału Zastosuj SPDIF wyjście cyfrowe 21

23 PL Tym sposobem można odtwarzać video, muzykę i zdjęcia z odtwarzacza w TV HDMI OUT (1) Podłączyć jeden z konektrów HDMI kabla do HDMI gniazdka odtwarzacza; (2) Podłączyć drugi konektor HDMI kabla do HDMI gniazdka twego TV. Tym sposobem można osiągnąć najwyższą jakość obrazu i dźwięku za pośrednictwem jedynego kabla Podłączenie do cyfrowego systemu audio (1) Podłączyć jedną końcówkę kabla koncentrycznego (coaxial cabel) do koncentrycznego wyjścia odtwarzacza lub w wypadku zastosowania kabla optycznego podłączyć jedną końcówkę kabla optycznego do optycznego wyjścia odtwarzacza; (2) Podłączyć przeciwną końcówkę jednakowego kabla do odpowiedniego wejścia optycznego na A/V przełączniku lub TV lub w wypadku zastosowania kabla optycznego podłączyć pr zeciwne końcówkę jednakowego kabla do odpowiedniego wejścia optycznego na A/V przełączniku lub TV. Notatka: Optyczny i koncentryczny kabel nie jest częścią składową wyposażenia. Tym sposobem możesz cieszyć się dźwiękiem również w formacie Dolby Digital, DTS lub dźwięku MPEG Podłączenie do sieci LAN (przewodowe) Dla podłączenia do sieci LAN należy zastosować kabel typu CAT5e lub CAT6. (1) Podłącz jedną końcówkę kabla sieciowego do portu sieciowego RJ45 odtwarzacza; (2) Podłącz przeciwną końcówkę jednakowego kabla do odpowiedniego portu sieciowego na routerze lub w przełączniku sieciowym RJ Podłączenie do sieci WLAN (bezprzewodowe) (1) Włącz odtwarzacz; (2) Podłącz zewnętrzny Wi-Fi USB Adapter (Wi-Fi USB Dongle) do gniazdka USB HOST odtwarzacza lub zastosuj zintegrowany Adapter Wi-Fi z anteną zewnętrzną. Notatka: USB Wi-Fi Adapter nie jest częścią składową wyposażenia. Zawsze należy stosować urządzenie zalecane przez producenta, ponieważ zwykłe Wi-Fi USB Adaptery nie muszą działać Podłączenie HDD do produktu (1) Zdejmij pokrywę wysuwalną dysku twardego na prawym boku produktu (2) Przygotuj 3.5 SATA twardy dysk (3) Przymocuj uchwyt do dysku twardego (4) Palcami naciśnij zamki boczne uchwytu i włóż uchwyt z dyskiem twardym do odtwarzacza, aby uchwyt był zupełnie dociśnięty (5) Upewnij się, że uchwyt jest naprawdę właściwie zasunięty i nigdzie nic nie sterczy. (6) Zwolnij zamki uchwytu dysku twardego 9.16 Formatowanie dysku twardego Formatowanie dysku jest dostępne tylko przy modelach z podłączonym dyskiem twardym. Dysk twardy stosuje system plików.ext3. Dla formatowanie tego dysku należy postępować według instrukcji dla formatowania dysku odtwarzacza. (Do formatowania Nie zaleca się stosować inny software niż niniejszy odtwarzacz) 22

24 PL X. Pierwsze zastosowanie 10.1 Zasilanie Włączone/Wyłączone (ON/OFF) Zasilanie Włączone Po załączeniu odtwarzacza do sieci elektrycznej i podłączenia odtwarzacza przez kabel video, lekko nacisnąć POWER (Zasilanie) przycisk do włączenia odtwarzacza. Dioda świetlna w zmieni kolor z czerwonego na niebieski i za chwilę, jak tylko odtwarzacz zostanie uruchomiony, można z nim rozpocząć pracę Zasilanie Wyłączone Naciśnięciem przycisku POWER (Zasilanie) na odtwarzaczu, kiedy jest odtwarzacz w stanie operatywnym, odtwarzacz przełączy się do trybu gotowości. Ekran TV sczerni lub zacznie migotać (według TV). W ciągu usypania odtwarzacza i całkowitego wyłączenia, świeci indykator przycisku zasilania czerwonym kolorem. W tej chwili można bezpiecznie wyłączyć kabel zasilania. Unikać gwałtownemu wyłączaniu odtwarzacza w ciągu jego pracy Pilot zdalnego sterowania Przedstawienie wszystkich przycisków i ich funkcji na pilocie zdalnego sterowania: 23

25 PL No. Przycisk Opis 1 Eject Otwarcie / zamknięcie mechaniki DVD 2 Mute Włączy / wyłączy dźwięk 3 EPG 4 REC 5 Zoom Funkcje tylko dla modeli z DVB-T tunerem. Wyświetlenie EPG (Electronic Program Guide). Przez powtórzone naciśnięcie można wrócić z powrotem do menu/tv. Działa tylko przy modelach z DVB-T tunerem. Włączy lub wyłączy odtwarzanie. Funkcje powiększania video lub obrazków: Obrazki: 2X,4X,8X,16X; Video: 2X,3X,4X,8X. 6 TV System Przełącza w toku między trybami rozdzielczości. 7 Numeric 8 Book/Mark Oznaczy plik. Działa tylko przy modelach z DVB-T tunerem. Wybór kanału. 9 Previous 1. Przez naciśnięcie zostanie uruchomiony poprzedni plik na HDD lub USB. 2. Przez naciśnięcie można posunąć w przeglądarce internetowej. 3. Kiedy oglądasz zdjęcia przycisk jest aktywny, podczas odtwarzania filmów lub MP3 plików nie jest aktywny. 10 FR Szybkie przewijanie do tyłu. 11 Setup Pokaże menu ustawienia. 12 FF Szybkie przewijanie do przodu. 13 Guide Przez naciśnięcie zostanie wyświetlone Guide menu. 14 Option Przez naciśnięcie zostaną wyświetlone dalsze możliwości ustawienia. Left (Arrow) Przez naciśnięcie można poruszać się po menu w lewo. 15 Right (Arrow) Up (Arrow) Przez naciśnięcie można poruszać po menu do prawa. Przez naciśnięcie można poruszać po menu do góry. Down (Arrow) 16 Slow Motion 17 Subtitle Przez naciśnięcie można poruszać po menu w dół. Przez naciśnięcie można uruchomić zwolnione odtwarzanie z powrotem. Dostępne są trzy tryby. Pięć poziomów zwolnienia: 3/4,1/2,1/4,1/8,1/16x. Przez wielokrotne naciśnięcie można ustawić normalne odtwarzanie. Przez naciśnięcie w ciągu odtwarzania, można ustawić wyświetlanie i właściwości napisów (SRT, SMI, SUB, SSA). 18 Play/Pause Odtwórz/Uruchom wymagany plik multimedialny lub zatrzymaj odtwarzanie. 19 Repeat Powtórzenie danego medium. 20 Green Przez naciśnięcie zostaną oznaczone pliki lub katalogi do kopiowania, przesunięcia, zmiany nazwy lub usunięcia. 21 Red Przez naciśnięcie zostaną wyświetlone dalsze zanurzone ustawienia. 22 Power Włączenie lub wyłączenie funkcji stanu czuwania odtwarzacza 23 Timeshift Działa tylko przy modelach z DVB-T tunerem. Przez naciśnięcie zostanie aktywowany timeshift. 24 A-B Powtórzenie z punktu A do punktu B. 25 Music Przycisk dla szybkiego wyboru menu Muzyka. 24

26 PL 26 Audio Przełączenie kanałów audio. 27 Goto Przez naciśnięcie w ciągu odtwarzania, przeskoczy na podany czas. 28 Vol+ Zmiana siły głosu zwiększenie. 29 Next 1. Przez naciśnięcie można przejść do następnego pliku na HDD lub USB. 2. Przez naciśnięcie można przesunąć się w internetowej przeglądarce. 3. Kiedy oglądasz zdjęcia przycisk jest aktywny, podczas odtwarzania filmów lub MP3 plików nie jest aktywny není aktivní. 30 Vol - Zmiana siły głosu zmniejszenie. 31 Return Wróci do poprzedniej pozycji. 32 OK Przycisk potwierdzenia strojenia. 33 Display /Info Informacje o aktualnie odtwarzanym medium. 34 Stop Zakończenie aktualnego odtwarzania. 35 Yellow Przycisk uniwersalny. 36 Blue Przycisk uniwersalny. XI. Przedstawienie funkcji 11.1 Główne menu Główne menu jest istotną funkcją systemu i jest w nim zawarte dużo znaczących pozycji DTV (Dostępne tylko dla DTV model) Wejście do TV Cyfrowej Administrator plików Administrator pliku umożliwia wyszukiwać i odtwarzać muzykę, zdjęcia i filmy zapisane na dysku twardym, zewnętrznym USB przechowalni danych, DVD płyt itd Video Pokaże się tylko treść video Audio Pokaże się tylko treść audio Zdjęcia Pokaże tylko zdjęcia i obrazki Zakładki (Bookmark) Można kontynuować odtwarzanie od punktu, gdzie zeszłym razem został zatrzymany. Po odtworzeniu plik zostanie automatycznie usunięty ze spisu Aplikacja/Internet Wejście do oferty Usług Multimedialnych Internetu dla wybrania preferowanej usługi: Multimedia / Audio / Zdjęcia. Przeglądarka internetowa jest już częścią składową oferty w aplikacji RealPilot po kliknięciu na przycisk Option. Uwaga: Urządzenie multimedialne jest priorytetowo odtwarzaczem plików multimedialnych, a nie pełnowartościowym komputerem. Z tego wynikają ograniczenia dla wyświetlenia treści internetowej. 25
