Lineární pravítka Strana 419. Jednotky lineárních pravítek Strana 427. NC - Vestavná lineární pravítka Strana 440

Transkript

1 Jednotky pravítek a lineární pravítka Lineární pravítka Strana 419 Jednotky lineárních pravítek Strana 427 NC - Vestavná lineární pravítka Strana

2 ABSOLUTE Vodorovná lineární pravítka se stupněm ochrany IP66 Funkce ORIGIN (ABS nulování) Automatické vypínání po 20 minutách nepoužívání Alarm slabé baterie Výstup dat Přesnost Opakovatelnost Max. rychlost odezvy Číslicový krok Série Vodorovné Podívejte se na tabulky ve specifikacích (bez kvantizační chyby). 0,01 mm Neomezená 0,01 mm 05CZA624 DIGIMATIC kabel 71,00 s tlačítkem DATA (1 m) 05CZA625 DIGIMATIC kabel 80,00 s tlačítkem DATA (2 m) 02AZD790A Propojovací kabel s 95,00 tlačítkem DATA pro U-WAVE 06ADV380A Kabel USB Input Tool (2 m) 115,00 Spotřební materiál Baterie SR-44 6,00 Série Vodorovné Nově použitá detekční metoda (elektromagnetická indukce) umožňuje použití těchto jednotek pravítek v nepříznivých podmínkách s vodou a emulzí. Speciálně navržené výstupní kabely jsou vyvinuty pro udržení vodě odolné struktury. Není možná žádná chyba překročení rychlosti, protože je použito ABSOLUTE pravítko, které není závislé na počátečním rozsahu stupnice. Jakmile je nastavena absolutní nula (ORIGIN), DIGIMATIC jednotka pravítka zobrazuje absolutní vzdálenost od tohoto bodu, když je zapnutá, a ne "0". Metrické Rozsah měření Přesnost L1 L2 Hmotnost Cena [g] [ ] mm 0,03 mm , mm 0,03 mm , mm 0,03 mm ,00 mm L L M3x

3 ABSOLUTE Vodorovná standardní lineární pravítka Série 572 Tyto jednotky se vyznačují ABSOLUTE kapacitním provedením pravítka. Tyto jednotky nabízí následující výhody. Jednorázové nastavení nulové polohy, která zůstává až do následující výměny baterie absolutním nulovým bodem. Vysoká přesnost měření i při vysoké rychlosti posuvu. Snadné čtení velkých číslic na displeji. Metrické Rozsah měření Přesnost L1 L2 Hmotnost Cena [g] [ ] mm 0,03 mm , mm 0,03 mm , mm 0,03 mm , mm 0,04 mm ,00 Funkce Série 572 ZAP/VYP Alarm slabé baterie Výstup dat Nulování ORIGIN Přesnost Max. rychlost odezvy Číslicový krok Dodává se Podívejte se na tabulky ve specifikacích (bez kvantizační chyby) Neomezená 0,01 mm Včetně jedné baterie DIGIMATIC kabel (1 m) 28, DIGIMATIC kabel (2 m) 34, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, Jednotka HOLD (zastavení) 25, DIGIMA. kabel, tl. DATA(1m) 38, DIGIMA. kabel, tl. DATA(2m) 44,00 02AZD790C Kabel pro U-WAVE, tl. DATA 90,00 06ADV380C Kabel USB Input Tool s tlačítkem DATA (2 m) 100,00 Spotřební materiál Baterie SR-44 6, mm 300 mm 420

4 ABSOLUTE Vodorovná lineární pravítka s přepínatelným směrem měření Funkce Série 572 ZAP/VYP DATA/HOLD Alarm slabé baterie Výstup dat Nulování ORIGIN PRESET (předvolba) Přepínání směru čítání Přesnost Max. rychlost odezvy Číslicový krok Dodává se Podívejte se na tabulky ve specifikacích (bez kvantizační chyby) Neomezená 0,01 mm Včetně jedné baterie DIGIMATIC kabel (1 m) 28, DIGIMATIC kabel (2 m) 34, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36,00 06ADV380C Kabel USB Input Tool s 100,00 tlačítkem DATA (2 m) 02AZD790C Kabel pro U-WAVE, tl. DATA 90,00 Série 572 Tyto jednotky se vyznačují ABSOLUTE kapacitním provedením pravítka. Tyto jednotky nabízí následující výhody. Jednorázové nastavení nulové polohy, která zůstává až do následující výměny baterie absolutním nulovým bodem. Vysoká přesnost měření i při vysoké rychlosti posuvu. Snadné čtení velkých číslic na displeji Metrické Bez funkce průměr, s možností změny směru odečítání Rozsah měření Přesnost L1 L2 Hmotnost Cena [g] [ ] mm 0,03 mm , mm 0,03 mm , mm 0,03 mm , mm 0,04 mm , mm 0,04 mm , mm 0,05 mm , mm 0,06 mm , mm 0,07 mm ,00 Spotřební materiál Baterie SR-44 6, mm mm 421

5 ABSOLUTE Vodorovná lineární pravítka s funkcí průměr Série 572 Kapacitní elektronické vestavné posuvné měřítko s měřicím systémem ABSOLUTE. Jednorázové nastavení nulové polohy, která zůstává až do následující výměny baterie absolutním nulovým bodem. Vysoká přesnost měření i při vysoké rychlosti posuvu Metrické Horizontální multifunkční typ s funkcí zobrazování průměru Rozsah měření Přesnost L1 L2 t Hmotnost Cena [g] [ ] mm 0,03 mm , mm 0,03 mm , mm 0,03 mm , mm 0,04 mm , mm 0,04 mm , mm 0,05 mm , mm 0,06 mm , mm 0,07 mm , L1 L mm 36 4-M M G 1.6 H t Funkce Série 572 ZAP/VYP DATA/HOLD Alarm slabé baterie Výstup dat Nulování PRESET (předvolba) Funkce průměr ORIGIN Přesnost Číslicový krok Max. rychlost odezvy Dodává se Podívejte se na tabulky ve specifikacích (bez kvantizační chyby) 0,01 mm Neomezená Včetně jedné baterie DIGIMATIC kabel (1 m) 28, DIGIMATIC kabel (2 m) 34, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36,00 06ADV380C Kabel USB Input Tool s 100,00 tlačítkem DATA (2 m) 02AZD790C Kabel pro U-WAVE, tl. DATA 90,00 Spotřební materiál Baterie SR-44 6,00 L1 mm L mm 422

6 ABSOLUTE Svislá standardní lineární pravítka Funkce Série 572 ZAP/VYP Alarm slabé baterie Výstup dat Nulování PRESET (předvolba) Přepínání směru čítání ORIGIN Přesnost Max. rychlost odezvy Číslicový krok Dodává se Podívejte se na tabulky ve specifikacích. (bez kvantizační chyby) Neomezená 0,01 mm Včetně jedné baterie Série 572 Kapacitní elektronické vestavné posuvné měřítko s ABSOLUTE měřicím systémem. Nabízí následující výhody: Jednorázové nastavení nulové polohy, která zůstává až do následující výměny baterie absolutním nulovým bodem. Vysoká přesnost měření i při vysoké rychlosti posuvu. Snadné čtení velkých číslic na displeji Jednotka HOLD (zastavení) 25, DIGIMATIC kabel (1 m) 28, DIGIMATIC kabel (2 m) 34, DIGIMA. kabel, tl. DATA(1m) 38, DIGIMA. kabel, tl. DATA(2m) 44, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36,00 06ADV380C Kabel USB Input Tool s 100,00 tlačítkem DATA (2 m) 02AZD790C Kabel pro U-WAVE, tl. DATA 90,00 Spotřební materiál Baterie SR-44 6, Metrické Rozsah měření Přesnost L1 L2 Hmotnost Cena [g] [ ] mm 0,03 mm , mm 0,03 mm , mm 0,03 mm , mm 0,04 mm ,00 423

7 ABSOLUTE Svislá lineární pravítka s přepínatelným směrem měření Série 572 Kapacitní elektronická vestavná posuvná měřítka s měřicím systémem ABSOLUTE. Nabízí následující výhody: Jednorázové nastavení nulové polohy, která zůstává až do následující výměny baterie absolutním nulovým bodem. Snadné čtení velkých číslic na displeji. S přepínáním směru měření. Funkce Série 572 ORIGIN (ABS nulování) ZAP/VYP DATA/HOLD Výstup dat Nulování PRESET (předvolba) Přepínání směru čítání Přesnost Max. rychlost odezvy Číslicový krok Dodává se Podívejte se na tabulky ve specifikacích (bez kvantizační chyby) Neomezená 0,01 mm Včetně jedné baterie mm mm DIGIMATIC kabel (1 m) 28, DIGIMATIC kabel (2 m) 34, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36,00 06ADV380C Kabel USB Input Tool s 100,00 tlačítkem DATA (2 m) 02AZD790C Kabel pro U-WAVE, tl. DATA 90,00 Metrické Rozsah měření Přesnost L1 L2 G t Hmotnost Cena [g] [ ] mm 0,03 mm , mm 0,03 mm , mm 0,03 mm , mm 0,04 mm , mm 0,04 mm , , mm 0,05 mm , , mm 0,06 mm , , mm 0,07 mm , ,00 Spotřební materiál Baterie SR-44 6,00 424

8 ABSOLUTE Svislá lineární pravítka s funkcí průměr Funkce Série 572 ZAP/VYP DATA/HOLD Alarm slabé baterie Výstup dat Nulování PRESET (předvolba) Funkce průměr ORIGIN Přesnost Číslicový krok Max. rychlost posuvu Dodává se Podívejte se na tabulky ve specifikacích (bez kvantizační chyby) 0,01 mm Neomezená Včetně jedné baterie DIGIMATIC kabel (1 m) 28, DIGIMATIC kabel (2 m) 34, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36, DIGIMATIC kabel (1 m) 30, DIGIMATIC kabel (2 m) 36,00 06ADV380C Kabel USB Input Tool s 100,00 tlačítkem DATA (2 m) 02AZD790C Kabel pro U-WAVE, tl. DATA 90,00 Spotřební materiál Baterie SR-44 6,00 Série 572 Kapacitní elektronická vestavná posuvná měřítka s měřicím systémem ABSOLUTE. Nabízí následující výhody: Jednorázové nastavení nulové polohy, která zůstává až do následující výměny baterie absolutním nulovým bodem. Snadné čtení velkých číslic na displeji. S funkcí průměr Metrické mm mm Rozsah měření Přesnost L1 L2 H G t Hmotnost Cena [g] [ ] mm 0,03 mm , mm 0,03 mm , mm 0,03 mm , mm 0,04 mm , mm 0,04 mm ,6 23, , mm 0,05 mm ,6 23, , mm 0,06 mm ,6 27, , mm 0,07 mm ,6 27, ,00 425

9 Průvodce výbranými DRO jednotkami lineárních posuvných měřítek AT 715 Provedení ABSOLUTE AT 103 Provedení ve standardní velikosti AT 113 Úzké provedení AT 116 Ekonomické a úzké provedení Model AT715 AT103 AT113, AT116 AT112-F AT181 Metoda měření Elektromagnetický indukční systém Fotoelektrický (transparentní lineární snímač) Zdroj světla LED Čidlo Fototranzistor Fotodioda Výstupní signál Dva o 90 fázově posunuté sinusové signály Využitelný rozsah měření mm mm mm mm mm (pro vysoce přesný typ) ( mm) ( mm) ( mm) ( mm) Přesnost* ±5 µm (Využitelný rozsah měření: mm) [vysoce přesný typ] (5+5L0/1000) µm* ±7µm (Využitelný rozsah měření: mm) (5+5L0/1000) µm (5+5L0/1000) µm (5+5L0/1000) µm [(3+3L0/1000) µm] [(3+3L0/1000) µm* 2 ] [(3+3L0/1000) µm] [(3+3L0/1000) µm] * Bez kvantizační chyby ±1 číslice ±10µm (Využitelný rozsah měření: mm) Maximální rychlost odezvy 50 m/min. 120 m/min.* m/min. (50 m/min.: AT116) 50 m/min. 50 m/min. Referenční bod pravítka Systém Absolute Interval každých 50 mm Koeficient délkové roztažnosti (8±1)x10-6 K -1 Napájecí napětí 5 V ±5% DC 5 V ± 5% DC Max. příkon 70 ma 70 ma* 4 (60 ma: AT113, AT116) 70 ma Provozní teplota 0 C až 45 C Skladovací teplota -20 C až 70 C Relativní vlhkost 20-80% RH Délka hlavního kabelu * 6 0,3 m Posuvná síla 5 N nebo menší 5 N nebo menší 6 N nebo menší Signální kabel* 5 Standardní příslušenství (viz individuální specifikace pro daný využitelný rozsah měření) Stupeň ochrany IP IP67 IP53 IP54 *1: (5+8L0/1000) µm pro modely s využitelným rozsahem měření nad 3250 mm *2: nedostupné pro AT116 *3: 50 m/min. pro modely s využitelným rozsahem měření nad 3250 mm *4: 140 ma pro modely s využitelným rozsahem měření nad 3250 mm *5: Vinylem potažené provedení signálních kabelů a prodlužovacích kabelů je k dostání na vyžádání. *6: AT103: 0,3 m AT116: Bez hlavního kabelu AT 112-F Zvlášť úzké provedení AT 181 Pístové provedení 426

10 DRO Lineární pravítka AT103 Využitelný rozsah mm měření (L0) Přesnost (5+5L/1000) µm L = využitelný rozsah měření Výstupní signál Dva o 90 fázově posunuté sinusové signály (2Vpp) Max. rychlost posuvu 120 m/min. Perioda signálu 20 µm Referenční body po 50 mm pravítka Stupeň ochrany vůči IP53 prachu/vodě Provozní teplota 0ºC až 45ºC 09AAA033A Prodlužovací kabel (2 m) 197,00 09AAA033B Prodlužovací kabel (5 m) 271,00 09AAA033C Prodlužovací kabel (7 m) 313, D KA-Counter pro dvě osy 530, D KA-Counter pro tři osy 639, D KLD200 Counter 2544,00 Prodlužovací kabel Legenda L0 Využitelný rozsah měření L1 Rozsah posuvu snímače L2 Rozteč otvorů L3 Celková délka posuvnéha měřítka L4-L6 Vzdálenost podpěrek Série Inkrementální utěsněné standardní provedení Tyto lineární pravítka se vyznačují zvýšenou odolností vůči vibracím a životností. Provedení AT103 nabízí následující výhody: Inovované gumové okraje udržujte mimo kontaminujicí látky na dílně. Panceřovyný signální kabel slouží k připojení jednotky se zobrazovací jednotkou DRO čítače pro bezpečnější provoz v drsných prostředích. Zástrčka signálního kabelu může být umístěna na obou stranách posuvníku, takže signální kabel lze připojit z obou stran Délka kabelu L Využitelný rozsah měření L 2 L 3 L 4 L 5 L 6 Hmotnost Cena [m] [kg] [ ] mm ,5 377, mm , mm , mm , mm , mm , mm , mm , mm , mm ,6 493, mm ,8 515, mm ,9 541, mm , mm ,3 584, mm ,7 605, mm , mm ,2 647, mm ,4 679, mm ,6 700, mm ,8 721, mm ,1 1135, mm ,3 1199, mm ,5 1273, mm , mm ,4 1448, mm ,1 1544, mm ,3 1639, mm ,5 1735, mm ,9 1825, mm ,3 1920,00 Výstupní signál 427

11 DRO Lineární pravítka AT103 Série Inkrementální utěsněné standardní provedení s velkým zdvihem Tyto lineární pravítka se vyznačují zvýšenou odolností vůči vibracím a životností. Provedení AT103 nabízí následující výhody: Inovované gumové okraje udržujte mimo kontaminujicí látky na dílně. Panceřovyný signální kabel slouží k připojení jednotky se zobrazovací jednotkou DRO čítače pro bezpečnější provoz v drsných prostředích. Zástrčka signálního kabelu může být umístěna na obou stranách posuvníku, takže signální kabel lze připojit z obou stran Délka kabelu L Využitelný rozsah měření L 3 L 4 L 5 L 6 Hmotnost Cena [m] [kg] [ ] mm ,8 3523, mm ,4 3735, mm , mm ,6 4159, mm ,2 4371, mm ,8 4584, mm ,2 4796, mm ,8 5008, mm ,4 5220, mm , mm ,6 5644, mm ,2 5857,00 Využitelný rozsah mm měření (L0) Přesnost (5+8L/1000) µm L = Využitelný rozsah měření (mm) Výstupní signál Dva o 90 fázově posunuté sinusové signály (2Vpp) Max. rychlost posuvu 50 m/min. Perioda signálu 20 µm Referenční body po 50 mm pravítka Stupeň ochrany vůči IP53 prachu/vodě Provozní teplota 0 C až 45 C 09AAA033A Prodlužovací kabel (2 m) 197,00 09AAA033B Prodlužovací kabel (5 m) 271,00 09AAA033C Prodlužovací kabel (7 m) 313, D KA-Counter pro dvě osy 530, D KA-Counter pro tři osy 639, D KLD200 Counter 2544,00 Prodlužovací kabel Legenda L0 Využitelný rozsah měření L1 Rozsah posuvu snímače L2 Rozteč otvorů L3 Celková délka posuvnéha měřítka L4-L6 Vzdálenost podpěrek Linear Scales Pro více informací si vyžádejte prospekt DRO systémy. 428

12 DRO Lineární pravítka AT103 - Vysoké rozlišení Využitelný rozsah mm měření (L0) Přesnost (3+3L/1000) µm L = Využitelný rozsah měření (mm) Referenční body po 50 mm pravítka Výstupní signál Dva o 90 fázově posunuté sinusové signály (2Vpp) Stupeň ochrany vůči IP53 prachu/vodě Perioda signálu 20 µm Provozní teplota 0 C až 45 C Max. rychlost posuvu až 120 m/min. 09AAA033A Prodlužovací kabel (2 m) 197,00 09AAA033B Prodlužovací kabel (5 m) 271,00 09AAA033C Prodlužovací kabel (7 m) 313, D KA-Counter pro dvě osy 530, D KA-Counter pro tři osy 639, D KLD200 Counter 2544,00 Prodlužovací kabel Série Inkrementální utěsněné standardní provedení Tyto lineární pravítka se vyznačují zvýšenou odolností vůči vibracím a životností. Provedení AT103 nabízí následující výhody: Inovované gumové okraje udržujte mimo kontaminujicí látky na dílně. Panceřovyný signální kabel slouží k připojení jednotky se zobrazovací jednotkou DRO čítače pro bezpečnější provoz v drsných prostředích. Zástrčka signálního kabelu může být umístěna na obou stranách posuvníku, takže signální kabel lze připojit z obou stran Délka kabelu L Využitelný rozsah měření L 2 L 3 L 4 L 5 Hmotnost Cena [m] [kg] [ ] mm ,5 490, mm , mm , mm , mm , mm , mm , mm , mm , mm ,6 642, mm ,8 670, mm ,9 703, mm , mm ,3 758, mm ,7 786, mm , mm ,2 842, mm ,4 883, mm ,6 911, mm ,8 938, mm ,1 1475, mm ,3 1559, mm ,5 1655, mm ,00 Legenda L0 Využitelný rozsah měření L1 Rozsah posuvu snímače L2-L3 Rozteč otvorů L4 Celková délka posuvnéha měřítka L5-L6 Vzdálenost podpěrek Linear Scales Pro více informací si vyžádejte prospekt DRO systémy. 429

13 DRO Lineární pravítka AT113 Série Inkrementální utěsněné úzké provedení Skleněná pravítka - Nula není kódovaná Součinitel roztažnosti: (8±1) x 10-6 K -1 Pancéřovaný propojovací kabel se používá k připojení DRO zobr. jednotky. Délka kabelu [m] Využitelný rozsah měření L 1 L 2 L 3 L 4 L 5 L 6 L 7 Hmotnost [kg] ,5 100 mm ,9 488, ,5 150 mm , ,5 200 mm , ,5 250 mm , ,5 300 mm , ,5 350 mm , ,5 400 mm , ,5 450 mm , ,5 500 mm , ,5 600 mm ,3 775, ,5 700 mm ,3 827, ,5 750 mm ,4 881, ,5 800 mm ,4 933, ,5 900 mm ,4 987, mm ,9 1039, mm ,9 1103, mm , mm ,2 1231, mm ,2 1295, mm ,2 1358,00 Cena [ ] Využitelný rozsah mm měření (L0) Přesnost (5+5L/1000) µm L = Využitelný rozsah měření (mm) Výstupní signál Dva o 90 fázově posunuté sinusové signály (2Vpp) Max. rychlost posuvu 120 m/min Perioda signálu 20 µm Referenční body po 50 mm pravítka Stupeň ochrany vůči IP53 prachu/vodě Provozní teplota 0 C až 45 C 09AAA033A Prodlužovací kabel (2 m) 197,00 09AAA033B Prodlužovací kabel (5 m) 271,00 09AAA033C Prodlužovací kabel (7 m) 313, D KA-Counter pro dvě osy 530, D KA-Counter pro tři osy 639, D KLD200 Counter 2544,00 Legenda L0 Využitelný rozsah měření L1 Rozsah posuvu snímače L2-L3 Rozteč otvorů L4 Celková délka posuvnéha měřítka L5-L7 Vzdálenost podpěrek L4 9 L2 9 L1 L (.20") L5 12 B 35 Ø5 17 L7 A C ± ± N 1 1 N M4x0.7 (x 2pcs.), 5mm B 12 (.47") Ø5 80± ±0.2 A L7 C Linear Scales Pro více informací si vyžádejte prospekt DRO systémy. L6 1 N 1-N 2 Metody upevnění L3 430

14 DRO Lineární pravítka AT113 - Vysoké rozlišení Využitelný rozsah mm měření (L0) Přesnost (3+3L/1000) µm L = Využitelný rozsah měření (mm) Max. rychlost posuvu 120 m/min Perioda signálu 20 µm Referenční body po 50 mm pravítka Stupeň ochrany vůči IP53 prachu/vodě Provozní teplota 0 C až 45 C 09AAA033A Prodlužovací kabel (2 m) 197,00 09AAA033B Prodlužovací kabel (5 m) 271,00 09AAA033C Prodlužovací kabel (7 m) 313, D KA-Counter pro dvě osy 530, D KA-Counter pro tři osy 639, D KLD200 Counter 2544,00 Legenda L0 Využitelný rozsah měření L1 Rozsah posuvu snímače L2-L3 Rozteč otvorů L4 Celková délka posuvnéha měřítka L5-L7 Vzdálenost podpěrek Série Inkrementální utěsněné úzké provedení Skleněná pravítka - Nula není kódovaná Součinitel roztažnosti: (8±1) x 10-6 K -1 Pancéřovaný propojovací kabel se používá k připojení DRO zobr. jednotky. Délka kabelu [m] Využitelný rozsah měření L 1 L 2 L 3 L 4 L 5 L 6 L 7 Hmotnost [kg] ,5 100 mm ,9 541, ,5 150 mm , ,5 200 mm , ,5 250 mm , ,5 300 mm , ,5 350mm , ,5 400 mm , ,5 450 mm , ,5 500 mm , ,5 600 mm ,3 881, ,5 700 mm ,3 933, ,5 750 mm ,4 987, ,5 800 mm , ,5 900 mm ,4 1093, mm ,9 1145, mm ,9 1209, mm , mm ,2 1337, mm ,2 1401, mm ,2 1464,00 Cena [ ] L4 9 L2 9 L1 L (.20") L5 12 B Ø5 L7 A C ±0.4 Linear Scales Pro více informací si vyžádejte prospekt DRO systémy. 1.5± N 1 1 N M4x0.7 (x 2pcs.), 5mm B 12 (.47") Ø5 80± ±0.2 A L7 C L6 1 N 1-N 2 Metoda upevnění L3 431

15 DRO Lineární pravítka AT112 - Vysoké rozlišení Série Extrémně úzké provedení Zvlášť úzké provedení. Skleněná pravítka - Nula není kódovaná Součinitel roztažnosti: (8 ± 1) x 10-6 K -1 Pancéřovaný propojovací kabel se používá k připojení DRO zobr. jednotky. Vysoce přesné provedení Délka kabelu L Využitelný rozsah měření L 2 Hmotnost Cena [m] [kg] [ ] mm ,72 610, mm ,74 610, mm ,8 610, mm ,85 658, mm ,9 658, mm ,95 658, mm , mm ,05 700, mm ,1 727, mm ,15 764, mm ,2 801, mm ,25 838, mm ,3 881, mm ,35 923, mm ,4 965, mm , , mm ,5 1061, mm , , mm , ,00 Využitelný rozsah mm měření (L0) Přesnost (3+3L/1000) µm L = Využitelný rozsah měření (mm) Výstupní signál Dva o 90 fázově posunuté sinusové signály (2Vpp) Max. rychlost posuvu až 72 m/min Perioda signálu 20 µm Referenční body po 50 mm pravítka Stupeň ochrany vůči IP53 prachu/vodě Provozní teplota 0 C až 45 C Dodává se Montážní sada 09AAA033A Prodlužovací kabel (2 m) 197,00 09AAA033B Prodlužovací kabel (5 m) 271,00 09AAA033C Prodlužovací kabel (7 m) 313, D KA-Counter pro dvě osy 530, D KA-Counter pro tři osy 639, D KLD200 Counter 2544,00 Linear Scales Pro více informací si vyžádejte prospekt DRO systémy. Legenda L0 Využitelný rozsah měření L1 Rozteč otvorů L2 Celková délka 432

16 DRO Lineární pravítka AT181 - Pístové provedení Využitelný rozsah měření (L0) Přesnost Výstupní signál mm Standardní provedení (5+5L/1000) µm Vysoce přesné provedení (3+3L/1000) µm L = Využitelný rozsah měření (mm) Dva o 90 fázově posunuté sinusové signály (2Vpp) do 50 m/min. Max. rychlost posuvu Perioda signálu 20 µm Referenční body po 50 mm pravítka Stupeň ochrany vůči IP54 prachu/vodě Provozní teplota 0 C až 45 C 09AAA033A Prodlužovací kabel (2 m) 197,00 09AAA033B Prodlužovací kabel (5 m) 271,00 09AAA033C Prodlužovací kabel (7 m) 313, D KA-Counter pro dvě osy 530, D KA-Counter pro tři osy 639, D KLD200 Counter 2544,00 Linear Scales Pro více informací si vyžádejte prospekt DRO systémy. Série Inkrementální utěsněné pístové provedení Specifické provedení pro lisy a brusky. Součinitel roztažnosti: 8 x 10-6 K -1 Vysoce přesné provedení Délka kabelu L Využitelný rozsah měření L 2 L 3 Hmotnost Cena [m] [kg] [ ] mm ,7 1305, mm ,9 1347, mm ,1 1389, mm ,3 1433, mm ,5 1475, mm ,7 1522, mm ,9 1570, mm ,1 1618, mm ,3 1666, mm ,5 1713, mm ,7 1761,00 Standardní provedení Délka kabelu L Využitelný rozsah měření L 2 L 3 Hmotnost Cena [m] [kg] [ ] mm ,7 1199, mm ,9 1241, mm ,1 1283, mm ,3 1327, mm ,5 1369, mm ,7 1416, mm ,9 1464, mm ,1 1512, mm ,3 1559, mm ,5 1607, mm ,7 1655,00 433

17 DRO Lineární pravítka AT116 Série Ekonomické a úzké provedení Vhodné pro frézky, křížové XY stoly, přípravky, apod.. Skleněná pravítka - Nula není kódovaná. Součinitel roztažnosti: (8 ± 1) x 10-6 K -1 Pancéřovaný propojovací kabel se používá k připojení DRO zobr. jednotky. Délka kabelu [m] Využitelný rozsah měření L 1 L 2 L 3 L 4 L 5 L 6 L 7 Hmotnost [g] ,5 100 mm , ,5 150 mm , ,5 200 mm , ,5 250 mm , ,5 300 mm , ,5 350 mm , ,5 400 mm , ,5 450 mm , ,5 500 mm , ,5 600 mm , ,5 700 mm , ,5 750 mm , ,5 800 mm , ,5 900 mm , mm , mm , mm , mm , mm , mm ,00 Cena [ ] Využitelný rozsah mm měření (L0) Přesnost (5+5L/1000) µm L = Využitelný rozsah měření (mm) Výstupní signál Dva o 90 fázově posunuté sinusové signály (2Vpp) Max. rychlost posuvu do 50 m/min Perioda signálu 20 µm Referenční body po 50 mm pravítka Stupeň ochrany vůči IP53 prachu/vodě Provozní teplota 0 C až 45 C 09AAA720A Prodlužovací kabel (2m) 165,00 09AAA720B Prodlužovací kabel (5m) 239,00 09AAA720C Prodlužovací kabel (7m) 286, D KA-Counter pro dvě osy 530, D KA-Counter pro tři osy 639, D KLD200 Counter 2544,00 Prodlužovací kabel Legenda L0 Využitelný rozsah měření L1 Rozsah posuvu snímače L2-L3 Rozteč otvorů L4 Celková délka posuvnéha měřítka L5-L7 Vzdálenost podpěrek Linear Scales Pro více informací si vyžádejte prospekt DRO systémy. 434

18 DRO ABS Lineární pravítka AT715 Využitelný mm rozsah měření (L0) Přesnost 100 až 500 mm: ±5 µm 600 až 1800 mm: ±7 µm 2000 až 3000 mm: ±10 µm Max. rychlost 50 m/min posuvu Perioda signálu 20 µm Měřicí metoda Elektromagnetický indukční systém Provozní teplota 0-45 C 09AAB674A Prodlužovací kabel (2m) 175,00 09AAB674B Prodlužovací kabel (5m) 249,00 09AAB674C Prodlužovací kabel (7m) 303, D KA-Counter pro dvě osy 530, D KA-Counter pro tři osy 639, D KLD200 Counter 2544,00 Legenda L0 Využitelný rozsah měření L1 Rozsah posuvu snímače L2-L4 Rozteč otvorů L5-L8 Vzdálenost podpěrek Série ABSOLUTE Lineární posuvná měřítka se stupněm ochrany IP67 Tyto lineární pravítka jsou založena na principu absolutní elektromagnetické indukce, nabízejicí zvýšenou šetrnost s ohledem na životní prostředí odpovídající stupni ochrany IP67. Dále: AT715 detekuje a zobrazuje absolutní pozici - ukládání uživatelsky opakovaného referenčního bodu po každém zapnutí. Délka kabelu L Využitelný rozsah měření L 2 L 3 L 4 L 5 L 6 L 7 L 8 Cena [m] [ ] ,5 100 mm , ,5 150 mm , ,5 200 mm , ,5 250 mm , ,5 300 mm , ,5 350 mm , ,5 400 mm , ,5 450 mm , ,5 500 mm , ,5 600 mm , ,5 700 mm , ,5 750 mm , ,5 800 mm , ,5 900 mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm ,00 Linear Scales Pro více informací si vyžádejte prospekt DRO systémy. 435

19 Univerzální digitální zobrazovací jednotky DRO KA Série Zobr. jednotky DRO pro lineární posuvná měřítka Tyto zobrazovací jednotky zobrazují délku indikace přenesenou z lineárního pravítka. Zobrazovací jednotky KA nabízí následující výhody: Snadno ovladatelný multifunkční zobrazovací přístroj pro frézky a soustruhy. Připojitelná lineární pravítka: AT103/AT112/AT113/AT116/AT181/AT715. Připojitelné staré modely lineárních pravítek: AT102/AT111/AT115. Počet vstupních os: 2 nebo 3 (závisí na modelu). Osy Cena [ ] D 2 530, D 3 639, Funkce ABS/INC režim PRESET (předvolba) Zobrazení průměru Přepínání směru čítání Přepínatelné rozlišení Přepínání mm/palce Přírůstkové odměřování Kruhová výseč Sekvenční zpracování otvoru Referenční body pravítka Specifikace nástroje Tlačítka funkcí makro pro soustruhy, frézky a brusky Funkce programování Sčítání hodnot dvou os (není dostupné na zobr. jednotce dvou os) Sčítání/odečítání Lineární kompenzace chyb Kompenzace volného chodu Skrývání nechtěné poslední číslice Ustálení poslední číslice na displeji Kopírování souřadnicových údajů Přenos dat z DIGIMATIC měřicích přístrojů NULOVÁNÍ/ABS (pouze s AT715) Funkce přírůstkového odměřování (absolutní režim) Funkce přírůstkového odměřování (inkrementální režim) Série Zobr. jednotky DRO pro lineární posuvná měřítka Displej 7-místný, se znaménkem (-) Rozměry (ŠxHxV) 260 x 167 x 80 mm Provozní teplota 0 C až 45 C Napájení V-AC 50/60 Hz 09EAA094 Propojovací kabel RS-232 C 314,00 1 m (25-pinový) pro připojení DP-1 VR ke countrům KS/KC/KL/KLL/KA pro lineární pravítka Nožní spínač 116,00 06ACF941 Propojovací kabel sériového 185,00 rozhraní-počítač-boxy/nožní spínač CAB217 RS-232 C výstup 217, Externí "Load Box" 1 osa Externí "Load Box" 2 osy 281, Externí "Load Box" 3 osy 321, Externí "Null Box" 1 osa 212, Externí "Null Box" 2 osy 222, Externí "Null Box" 3 osy 234, Dotykový snímač s upínacím 435,00 ø 20 mm Dotykový snímač s upínacím ø 32 mm 436

20 Digitální zobrazovací jednotky DRO KLD200 Číslicový krok Počet vstupních portů Napájení Displej 0,001 mm (zobrazovaný rozsah: -9999,999 mm až ,999 mm) 0,005 mm (zobrazovaný rozsah: -9999,995 mm až ,995 mm) V/ V AC 50/60 Hz 9 číslic LED a záporné (-) znaménko Nožní spínač 116, Externí "Load Box" 1 osa Externí "Null Box" 1 osa 212, Dotykový snímač s upínacím 435,00 ø 20 mm Dotykový snímač s upínacím ø 32 mm Série 174 Counter KLD200 je zobrazovací jednotka lineárního pravítka s omezujícím výstupním signálem. Zobrazovací jednotka KLD200 nabízí následující výhody: Jednoosý číslicový ukazatel navržený k signálu, když se hodnota posunutí lineárního pravítka a hodnota současného omezení shodují. K dispozici jsou dva typy nastavení omezení: 2-krokový a 4-krokový. Vhodné pro ovládání vertikální polohy na EDM nebo brusce. Může být připojen k osobnímu počítači nebo řadiči přes RS-232C rozhraní nebo omezením výstupního signálu (standardní prvek). Připojitelná lineární pravítka: AT103/AT112/AT113/AT116/AT181/AT Hmotnost Cena Popis [kg] [ ] D 4-krokový omezující výstupní signál 2544, D 3 2-krokový omezující výstupní signál 2318,00 1. Výstupní signál relé 2. Optronový výstupní signál 3. Vzdálený vstupní signálu 4. Vstupní signál externího zatížení 5. Vstupní signál externího nulování 6. Vstupní signál dávaný dotykem 7. RS-232C rozharní 8. Vstupní signál lineárního pravítka

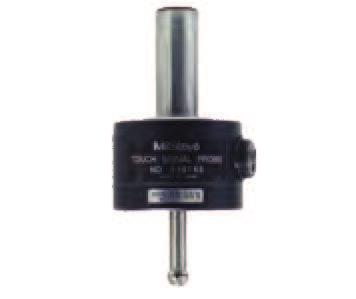

21 Dotykové snímače Série 174 Pro nastavení nulového (nebo vztažného) bodu na obráběcích strojích. Při kontaktu s obrobkem drží zobrazenou hodnotu Prodlužovací kabel 27, Upínací ø Délka kabelu Cena ø kuličky [m] [ ] ±0,002 mm 435, ±0,002 mm Průvodce vybranými DRO prodlužovacími kabely Série 0944 AT AT113 2m / 5m / 7m 3m / 5m / 7m / 10m / 15m AT m 2m / 5m / 7m 3m / 5m 3.5m / 5m 2m / 5m / 7m AT112 AT m 2m / 5m / 7m 3m 2m / 5m / 7m 3m AT m / 5m 2m / 5m / 7m Průvodce výběrem prodlužovacími kabely KLD Counter KA Counter 438

22 Přehled CNC systémů lineárních pravítek Samostatné typy lineárních pravítek Vestavné typy lineárních pravítek Název pravítka (Kód) Referenční bod Funkce Absolute Hlavní rozteč Perioda mřížky pravítka výstupního signálu Jednotka signálu Počet rozdělení Rozlišení Maximální rychlost odezvy Minimální odstup hrany 400 0,01 µm 70 mm/s ST36B ST36C 200 0,02 µm 150 mm/s 8 µm 4 µm (PSU-200) (ST36A) 80 0,05 µm 260 mm/s (ST36D) 40 0,1 µm 720 mm/s 125 ns 200 0,05 µm 360 mm/s 125 ns ST24B 100 0,1 µm 720 mm/s ST24C 20 µm 10 µm 20 0,5 µm 1200 mm/s 250 ns 10 1 µm 1200 mm/s 500 ns 400 0,05 µm 900 mm/s ST46-EZA 20 µm 20 µm 200 0,1 µm 1800 mm/s 40 0,5 µm 2600 mm/s 50 ns 20 1 µm 2600 mm/s 200 0,2 µm 1500 mm/s ST µm 40 µm 80 0,5 µm 3600 mm/s 125 ns 40 1 µm 5000 mm/s 8 5 µm 5000 mm/s 250 ns ABS ST700 Kompaktní typ 3,072 mm 3,072 mm ,1 µm 5000 mm/s 200 0,1 µm 800 mm/s 100 0,2 µm 1600 mm/s AT ,25 µm AT ,5 µm AT112-F 20 µm 20 µm PSU-200 AT µm 2000 mm/s 125 ns 10 2 µm 8 2,5 µm 4 5 µm 1Vp-p AT402E 20 µm 20 µm 2000 mm/s diferenciální sinusoida 200 0,1 µm 710 mm/s 100 0,2 µm 1400 mm/s 125 ns 40 0,5 µm AT µm 20 µm 20 1 µm 250 ns 2000 mm/s 8 2,5 µm 500 ns 4 5 µm 1000 ns 200 0,1 µm 333 mm/s AT µm 20 µm 40 0,5 µm 1833 mm/s 250 ns 20 1 µm 2000 mm/s ABS AT µm 20 µm ,005 µm 400 0,05 µm 2500 mm/s* 1 ABS AT µm 20 µm 400 0,05 µm 2000 mm/s *1 Maximální rychlost odezvy provedení H s rozlišením 0,005 µm je 1200 mm/s. 439

23 5 CNC Lineární pravítka AT402E Série Utěsněný inkrementální provedení - Standardních rozměrů Tyto lineární pravítka patří mezi světovou špičku v odolnosti proti vibracím (20 G) a odolnosti proti rázům (40 G), při jejich použití v obráběcích strojích. 1 Vpp/20 µm výstupní signál dává vysokou konektivitu s kontrolery různých strojů. Doporučené rozlišení: 1 µm - 0,5 µm Kódování nuly (ABSOLUTE Interval Code) šetří čas a peníze. Bez kabelu (-00) Využitelný rozsah měření n (počet děr) L 1 L 2 L 3 Cena [ ] mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm ,00 Využitelný rozsah mm měření (L0) Přesnost 140 až 540 mm: ±2 µm 640 až 3040 mm: ± 3 µm Max. rychlost Přes 120 m/min posuvu Perioda signálu 20 µm Výstupní signál Dva o 90 fázově posunuté sinusové signály (1 Vpp) Diferenciální (RS-485) Provozní teplota 0 C až 45 C 09AAC071A Kabel bez konektoru 64,00 (provedení A),(1m) 09AAC071B Kabel bez konektoru 81,00 (provedení A),(3m) 09AAC071C Kabel bez konektoru 121,00 (provedení A),(6m) 09AAC071D Kabel bez konektoru 191,00 (provedení A),(9m) 09AAC079A Kabel k Euro CNC 146,00 (provedení B), (1 m) 09AAC079B Kabel k Euro CNC 179,00 (provedení B), (3 m) 09AAC079C Kabel k Euro CNC 249,00 (provedení B), (6 m) 09AAC079D Kabel k Euro CNC 272,00 (provedení B), (9 m) 09AAC073A Kabel pro Fanuc CNC 146,00 (provedení C), (1m) 09AAC073B Kabel pro Fanuc CNC 177,00 (provedení C), (3m) 09AAC073C Kabel pro Fanuc CNC 249,00 (provedení C), (6m) 09AAC073D Kabel pro Fanuc CNC (provedení C), (9m) 272,00 Kabel A: Vodičové provedení mm 27.6 G *Aluminium frame (14.8) 13 Air purge M5x0.8 depth 5 *Vertical direction 2±0.1 (Level gap between the detector head and the aluminium frame) ±0.1 (Level gap between the detector head and the aluminum frame) R *Lengthwise direction ex.1 37 S *Opposite side for attachment 0.1 P *Lengthwise direction *Vertical direction R *Aluminium frame 0.1 G 0.05/ ± ±2 5 *Opposite side P for attachment 0.1 G 0.05/500 P100 ±0.2 Travel range L2=(L0/2)+65 M5x0.8 length 25 (Spring washer, small round Dedicated leaf spring small round flat washer) (Elasic fixing portion) L 3=L0+10 (Effective range L 0) P100 x n ø6 through *Lengthwise direction ø7 through hole (Detector head) Effective range L 0 Entire length L2=L ± ± (19) 2-M5 depth 5 76 ±0.2 (Aluminium frame) ø6.5 Signal cable Kabel B: Připojitelný k Euro CNC (Siemens, Heidenhain ) Kabel C: Připojitelný k Fanuc CNC Nut M6 ex.2 ex.3 Hex socket bolts M5 Note: 1. G indicates the machine guide. 2. P indicates the opposite side for attaching the aluminium frame S indicates the opposite side for attaching the detector head. 3. Q and R indicate this linear scale s reference surface for attachment 440

24 Linear Scales CNC Lineární pravítka AT203 Využitelný mm rozsah měření (L0) Přesnost 100 až 1500 mm (3+3L/1000) µm 1600 až 3000 mm (5+5L/1000) µm 3250 až 6000 mm (5+8L/1000) µm L = Využitelný rozsah měření (mm) Max. rychlost do 120 m/min posuvu Referenční body po 50 mm pravítka Délka kabelu 5 m Výstupní signál Dva o 90 fázově posunuté pravoúhlé signály (RS422) Diferenciální přímý ovladač Rozlišení 0,1; 0,5; 1 [µm] Série Utěsněné inkrementální provedení - Standardních rozměrů Tato uzavřená provedení inkrementálních lineárních pravítek jsou vhodná pro zpětnou vazbu systémů u NC obráběcích strojů. AT203 nabízí následující výhody: Konstrukčně shodné s lineárními pravítky AT103. Je možné přímé propojení s NC obráběcími stroji. AT 203 Využitelný rozsah měření (L0) mm CNC Lineární pravítka AT211 Využitelný rozsah měření (L0) Přesnost mm Max. rychlost posuvu Perioda signálu 20 µm Rozlišení 0,1; 0,5; 1 µm [µm] Výstupní signál 100 až 1500 mm (3+3L/1000) µm (standardní provedení) (2+2L/1000) µm (vysoce-přesné provedení) 500 až 1500 mm (3+3L/1000) µm L = využitelný rozsah měření do 120 m/min Dva o 90 fázově posunuté pravoúhlé signály (RS422) Diferenciální přímý ovladač Série Utěsněné inkrementální provedení - Úzké & vysoko-rychlostní provedení Tato uzavřená provedení lineárních pravítek se vyznačují vysokým rozlišením a vysokou přesností. AT211A/B nabízí následující výhody: Ideální pro zpětné ovládání u polohovacích strojů v systémech polovodičové výroby, CNC obráběcích strojích, atd.. Dostupné jsou dva druhy modelů: - AT211A - vícebodové uchycení navržené pro lepší trvanlivost a odolnost proti vibracím a otřesům, - AT211B - standardní uchycení (připevňuje se ke stroji na obou koncích). AT211B je rozměrově kompatibilní s úzkým provedením AT111. Je možné přímé propojení s kontrolery strojů přes kvadratický výstupní signál (odpovídající RS-422A). Instalační rozměry jsou dostupné na vyžádání - kontaktujte prosím společnost Mitutoyo. AT211A Pro více informací si vyžádejte prospekt NC lineární pravítka. AT211B 441

25 CNC ABS Lineární pravítka AT300 Série ABSOLUTE Utěsněné provedení - Standardních rozměrů Tato uzavřená provedení ABSOLUTE lineárních pravítek se vyznačují velmi jemným rozlišením až 0,05 µm. AT300 nabízí následující výhody: Možnost přímého propojení s NC obráběcími stroji. ABS AT303: Podporují Mitutoyo standardní sériové rozhraní. ABS AT343: Podporují Mitsubishi Electric vysoko-rychlostní sériové rozhraní. ABS AT353: Podporují Fanuc vysoko-rychlostní sériové rozhraní. Instalační rozměry jsou dostupné na vyžádání - kontaktujte prosím společnost Mitutoyo. Využitelný rozsah měření (L0) Přesnost mm 100 až 1500 mm (3+3L/1000) µm 1600 až 3000 mm (5+5L/1000) µm L = Využitelný rozsah měření (mm) do 120 m/min Max. rychlost posuvu Rozlišení 0,05 µm [µm] Perioda signálu 20 µm Linear Scales Pro více informací si vyžádejte prospekt NC lineární pravítka. AT300 CNC ABS Lineární pravítka AT500 Série ABSOLUTE Utěsněné provedení - Úzké provedení Uzavřené provedení ABSOLUTE lineárních pravítek, které se vyznačují velmi jemným rozlišením až 0,05 µm. Lineární pravítka AT500 nabízí následující výhody: Je možné přímé propojení s NC obráběcími stroji. ABS AT505/AT503: Podporuje Mitutoyo standardní rozhraní. ABS AT545/AT543: Podporuje Mitsubishi Electric vysoko-rychlostní sériové rozhraní. ABS AT555/AT553: Podporuje Fanuc vysoko-rychlostní sériové rozhraní. Dostupné modely: - SC : provedení s vysokou tuhostí - HC : provedení s vysokou přesností Instalační rozměry jsou dostupné na vyžádání - kontaktujte prosím zastoupení společnosti Mitutoyo. Přesnost Model S: (3+3L/1000) µm Model H: (2+2L/1000) µm Model E: (2+2L/1000) µm L = využitelný rozsah měření Max. rychlost posuvu Rozlišení [µm] Perioda signálu 20 µm Linear Scales Model S: 150 m/min Model H: 72 m/min Model E: 72/150 m/min 0,05/0,005 µm Model AT5_5: 0,005 µm Model AT5_3: 0,05 µm Model AT5 E: 0,05/0,005 µm Pro více informací si vyžádejte prospekt NC lineární pravítka. AT553-HC AT553-SC AT500 Využitelný rozsah měření (L0) Model S: mm Model H: mm Model E: mm 442

26 CNC Lineární pravítka ST24 Využitelný mm rozsah měření (L0) Přesnost mm ±1 µm mm ±2 µm mm ±3 µm mm ±3 µm/m Max. rychlost do 1200 mm/s posuvu Referenční body mm: střední bod pravítka pravítka mm: každých 50 mm Rozlišení 0,05; 0,1; 0,5; 1 µm [µm] Výstupní signál Dva o 90 fázově posunuté sinusové signály (2Vpp) Dva o 90 fázově posunuté pravoúhlé signály (RS422), přímý ovladač Perioda signálu 10 µm Série Otevřená pravítka s výstupem sinusového & pravoúhlého signálu Standardní provedení lineárních pravítek, která se vyznačují maximální rychlostí odezvy až 1200 mm/s. Lineární pravítka AT500 nabízí následující výhody: Obsahují LED alarm pro detekci překročení rychlosti a anomálií sinusového signálu. Instalační rozměry jsou k dispozici na vyžádání - kontaktujte prosím zastoupení společnosti Mitutoyo. ST24 Model C Model B/C Využitelný mm rozsah měření (L0) Přesnost mm ±0,5 µm mm ±1 µm mm ±2 µm mm ±2 µm/m Max. rychlost 1200 mm/sek. posuvu Perioda signálu 8 µm Referenční mm: střední bod pravítka body pravítka mm: po 50 mm Perioda signálu 4 µm Rozlišení 0,01; 0,02; 0,05; 0,1 µm [µm] Výstupní signál Dva o 90 fázově posunuté sinusové signály 2Vpp (Model A a C) Dva o 90 fázově posunuté pravoúhlé signály RS422 (Model B a C), přímý ovladač CNC Lineární pravítka ST36 Série Otevřená pravítka s výstupem sinusového & pravoúhlého signálu Přenosné modely s vysokým rozlišením a vysokou přesností, navržené pro nechráněnou instalaci. ST36 nabízí následující výhody: Vysoká spolehlivost se stabilním výstupním signálem. Výstupní dvě fáze sinusového signálu (krok signálu 4 µm) a dvě fáze pravoúhlého signálu zároveň. Standardně vybavené kompaktní krabičkou rozhranní. Instalační rozměry jsou dostupné na vyžádání - kontaktujte prosím zastoupení společnosti Mitutoyo. ST36 Model A/C Model B/C 443

27 CNC Lineární pravítka ST422 Série Otevřená pravítka s výstupem sinusového & pravoúhlého signálu Kompaktní a nechráněné provedení inkrementálních odrazových lineárních pravítek, které se vyznačují maximální rychlostí odezvy 5000 mm/s. ST422 nabízí následující výhody: Vybavené LED alarmem chyby indikace se selháním detekce výstupního signálu pro překročení rychlosti a anomálií sinusového signálu. Instalační rozměry jsou dostupné na vyžádání - kontaktujte prosím zastoupení společnosti Mitutoyo. ST422 Využitelný mm rozsah měření (L0) Přesnost 10 až 300 mm: ±1 µm 350 až 500 mm: ±2 µm 600 až 1000 mm: ±3 µm 1100 až 3000 mm: ±3 µm Max. rychlost posuvu až 5000 mm/s Referenční mm: střední bod pravítka body pravítka mm: po 50 mm Perioda signálu 40 µm Rozlišení 0,2; 0,5; 1; 5 µm [µm] Výstupní signál Dva o 90 fázově posunuté sinusové signály (2Vpp) Dva o 90 fázově posunuté pravoúhlé signály (RS422), přímý ovladač Dva o 90 fázově posunuté pravoúhlé signály Linear Scales Pro více informací si vyžádejte prospekt NC lineární pravítka. 444

28 CNC Lineární pravítka ST700 Linear Scales Pro více informací si vyžádejte prospekt Lineární pravítka ST700. Série ABSOLUTE Elektromagnetická induktivní otevřená pravítka - Kompaktní provedení ABSOLUTE pravítka, u kterých není nutné opětovné nastavování počátečního bodu. ST700 nabízí následující výhody: Optimalizované pro řízení lineárních motorů. Optimalizované pro vysoko-rychlostní a vysoko-akcelerující řízení. Bezkontaktní detekční systém poskytuje dlouhou životnost. Nastavení signálu při instalaci je automaticky provedeno pomocí specializovaného softwaru. Vhodné systémy [Zesilovač podporujicí Mitutoyo ENSIS rozhraní] Nikki Denso Co., Ltd. Série VC Servoland Corporation Série SVF Kontrolery PMAC JAPAN Co., Ltd. FANUC Ltd. Řidicí jednotka série FS-I, POWER Mate i Mitsubishi Electric Corporation Série MELDAS Podporované zesilovače: MDS-Vn-V1/V2 Mitsubishi Electric Corporation Série MR-J2S/MR-J3 Panasonic Matsushita Electric Industrial Co, Ltd., Motor Company Série MINAS A4, A4P, A4N Yaskawa Electric Corporation Série -lli Číslicový krok: 0,1 µm Měřicí hlava: 50 mm ABS ST708A ABS ST708AL ABS ST758 ABS ST758L ABS ST748 ABS ST748L ABS ST748A ABS ST748AL ABS ST778A ABS ST778L ABS ST788A ABS ST788L Položka Typ pravítka Základní typ pravítka Skleněný typ pravítka Rozlišení 0,1 µm (0,05 µm: na objednávku) Metoda detekce Metoda Absolute detekce pozice elektromagnetickou indukcí Provedení Samostatný typ pravítka Využitelný rozsah měření (rozsah zaručující přesnost) 100 až 3000 mm / 3200 až 6000 mm 100 až 1100 mm Přesnost (při 20 C) (5+5L/1000) µm L: Využitelný rozsah měření v mm (3+3L/1000) µm L: Využitelný rozsah měření v mm Maximální rychlost posuvu 5 m/s Koeficient teplotní roztažnosti -6-1 (12,0±1,5) 10 K (při připojení k materiálu odpovídající oceli) (8±1,0) 10-6 K -1 Provozní podmínky Teplota 0 až 50 C Vlhkost 20 až 80% RH Podmínky skladování Teplota 20 až 70 C Vlhkost 20 až 80% RH Napájecí napětí 5V±10% (ve snímací hlavě) (Zvlnění a špička šumu by neměly přesáhnout 100 mv) Příkon 270 ma (Max.) Odolnost proti vibracím 300 m/s 2 (55 až 2000Hz) 100 m/ s 2 (55 až 2000Hz) Odolnost proti rázům 500 m/ s 2 (polovina sinusovky, 11 ms) 150 m/ s 2 (polovina sinusovky, 11 ms) Délka/průměr kabelu 1 m / ø 3,8 mm (vysoce ohebný kabel) Hlavní kabel 1) D-sub konektor (15-ti pinový samec) (není vodotěsný) Konektor 2) D-sub konektor (9-ti pinová samice) (není vodotěsný): pro ST788A Maximální délka signálního kabelu Až 29 m (včetně délky hlavního kabelu) (Viz návod k obsluze) Montáž snímací hlavy 1 pozice na vrchu a po stranách Směr výstupu kabelu 4 strany (nahoře, dole, vlevo, vpravo), mohou být zvoleny 445

29 CNC Lineární posuvná měřítka ST46-EZA Série Otevřená lineární posuvná měřítka se sinusovým & pravoúhlým výstupním signálem Kompaktní provedení - Inkrementální odrazová skleněná pravítka Rozteč rastru 20 µm Perioda signálu 20 µm Nula není kódovaná Součinitel roztažnosti (8±1) x 10-6 K -1 Maximální rychlost odezvy 2,6 m/s (při amplitudě sinusového signálu -3dB) Včetně LED alarmu pro detekci překročení rychlosti Mohou být použity na pravítka kovového provedení Bezpečnostní diagnostika funkce s USB konektorem ST46EZA Type B ST46EZA Type C Detekční metoda Odrazový fotoelektrický lineární snímač Odrazový fotoelektrický lineární snímač Využitelný rozsah měření Maximální rychlost odezvy Součinitel vnitřní roztažnosti Výstupní signál Referenční bod pravítka Specifikace pravítka 10 až 3000 mm 2,6 m/s (při amplitudě sinusového signálu -3 db) (8±1) x 10-6 K -1 Provedení B: Dvoufázové pravoúhlé signály, impulsový referenční bod, externí zadávání resetu Provedení C: Dvoufázové pravoúhlé signály, impulsový referenční bod, dvě fáze sinusového signálu S referenčním bodem pravítka (krok 50 mm, 10 až 80 mm: Střední bod) Rozteč mřížky: 20 µm, Materiál: sklo Rozteč mřížky pravítka 20 µm Skladovací teplota/ vlhkost -20 až 60 C, 20 až 80% RH (bez kondenzátu) Provozní teplota/ vlhkost 0 až 40 C, 20 až 80% RH (bez kondenzátu) Maximální příkon 250mA Napájecí napětí 5V DC ± 5% PA VOH VOL Controller PA PB PB td 5 1: Hlavní pravítko; 2: Jednotka snímače; 3: Výstupní konektor (obsažen); 4: Kabel pro zpětnou vazbu; 5: Chce-li být dodané zákazníkem (kabel pro zpětnou vazbu/kontroler) PZ PZ Z-phase pulse width 0.8±0.4mm Výstupní signál, provedení B VOH = 2.5V (min.) VOL = 0.5V (max.) td: Edge interval, resolution Traveling direction of detector head Scale track Reference point mark Phase A VDC VPP Output signal pitch 20µm Phase B VDC VPP Phase difference 90 (Typ) PA PA Vpp=2v VDC=V ref. (Vcc/2 =. 2.5V) VOH VOL PB PB td PZ PZ Z-phase pulse width 0.8±0.4mm Výstupní signál, provedení C VOH = 2.5V (min.) VOL = 0.5V (max.) td: Edge interval, resolution Linear Scales Prospekt je k dostání na vyžádání. 446
