1 ZÁKLADY DOPRAVNÍHO INŽENÝRSTVÍ cvičení z předmětu 12ZADI ZS 2014/2015 ČVUT v Praze Fakulta dopravní Ústav dopravních systému (K612) Ing. Vojtěch Novotný budova Horská, kancelář A433 novotvo4@fd.cvut.cz

2 úvodní informace Základy dopravního inženýrství (12ZADI) cvičení Ing. Vojtěch Novotný Ústav dopravních systémů (K612) budova Horská, kancelář A433 mail: materiály ke cvičení: h:\studenti\k612\zadi\

3 semestrální práce úloha 1: Dopravní průzkum MHD úloha 2: Územní plán ( Dopravní infrastruktura města ) úloha 3: Pozemní komunikace část 3a: Silniční komunikace v extravilánu část 3b: Místní komunikace část 3c: Průzkum parkování úloha 4: Železniční infrastruktura

4 podmínky udělení zápočtu zápočet bude udělen na základě kompletního zpracování a odevzdání semestrální práce - každá část práce musí být před odevzdáním zkonzultována a schválena - práce musí být odevzdána v předepsaná podobě a termínech (zápočet je nutnou podmínkou ke složení zkoušky) konzultace a odevzdávání semestrální práce ve/po cvičení a v konzultačních hodinách

5 podmínky zápočtu důležité termíny finální odevzdání úlohy 1 a úlohy 2: do * rozkonzultování úlohy 3 a úlohy 4: do * *respektive posledního cvičení či konzultace před tímto datem odevzdání kompletní schválené semestrální práce: do konce zkouškového období zimního semestru ( )

6 ČVUT v Praze Fakulta dopravní Ústav dopravních systému (K612) Dopravní průzkum VHD

7 Jaké parametry vyhodnocujeme u VHD? pravidelnost provozu (dodržování jízdního řádu) intenzita přepravního proudu cestovní a jízdní doba obrat cestujících v zastávkách, přestupní vazby cestovní a jízdní rychlost

8 průzkumy ve VHD Dopravní průzkumy ve VHD slouží ke zjišťování příslušných parametrů veřejné hromadné dopravy. vozový průzkum komplexní průzkum profilový průzkum automatizované sledování pohybu vozidel VHD parametry provozu VHD

9 průzkumy ve VHD vozový průzkum (sčítání přímo ve vozidle) zaznamenávání obsazenosti vozidla, výstupu a nástupu cestujících na zastávkách, časového průběhu jízdy spoje (zdržení, kongesce) příklad grafu využití linky 213 [maximální hodina v ranní dopravní špičce]

10 průzkumy ve VHD profilový průzkum (sčítání v profilu/bodě sítě na zastávce) zaznamenávání obsazenosti vozidla při příjezdu/odjezdu, obratu cestujících v zastávce, času příjezdu a odjezdu ze zastávky příklad grafu obratu cestujících v zastávce Brodského

11 průzkumy ve VHD komplexní průzkum soubor vozových průzkumů; na všech spojích v celé oblasti jsou v určitý den/časový úsek provedeny vozové průzkumy

12 průzkumy ve VHD automatizované sledování pohybu vozidel VHD on-line sledování pohybu vozidel na síti a následné vyhodnocování parametrů pohybu (cestovní rychlost, dodržování jízdního řádu, zpožďování, spojů )

13 Semestrální práce Úloha 1 provedení vozového průzkumu na lince povrchové dopravy (tramvajová/autobusová/trolejbusová linka) ve dvojicích minimálně 30 minut a 15 zastávek (ideálně celou trasu linky) TAM i ZPĚT a následné vyhodnocení průzkumu Zadání je k dispozici na disku H nebo na:

14 Semestrální práce úloha 1

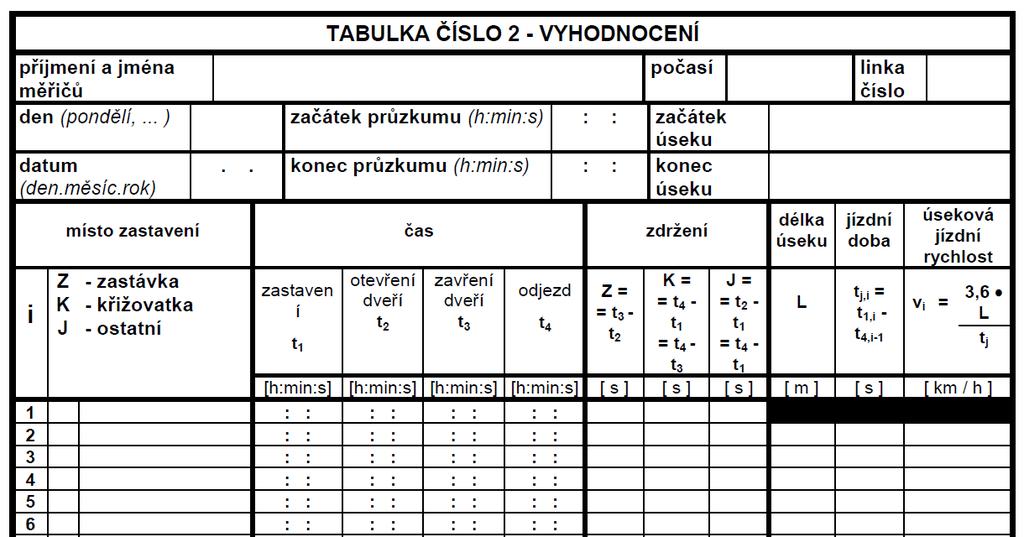

15 Semestrální práce úloha 1

16

17 Semestrální práce Úloha 1 Vypracování úlohy: průvodní textová zpráva (popis linky, zkoumaného úseku, celkové hodnoty zkoumaných charakteristik) délka úseku jízdní doba a rychlost cestovní doba a rychlost procentuální podíl zdržení na cestovní době vyhodnocení úseku s maximální a minimální jízdní rychlostí vyhodnocení úseku s maximální obsazeností (graf vývoje obsazenosti) porovnání skutečné jízdy s jízdním řádem

18 Semestrální práce Úloha 1 Vypracování úlohy: graf průběhu jízdy spoje (dráha-čas) pro každý směr zvlášť ilustrativní příklad grafu

19 Děkuji za pozornost! Otázky? ČVUT v Praze Fakulta dopravní Ústav dopravních systému (K612) Ing. Vojtěch Novotný budova Horská, kancelář A433 novotvo4@fd.cvut.cz
