1 YMERA ESTETICKÉ A VÝKONNÉ SVÍTIDLO DO MEST ˇ A OBCÍ ELEGANTNÍ VZHLED ˇ VYJÍMECNÝ VÝKON VELMI PRÍJEMNÉ ˇ OSVETLENÍ ˇ S MOŽNOSTÍ SMART CITY

2 YMERA OBOHACENÍ OBECNÍHO PROSTREDÍ ˇ Ymera spojuje rafinovaný design a nejmodernější technologie do energeticky úsporného svítidla vhodného k oživení veřejného prostranství. Svítidlo Ymera se hodí k osvětlení různých míst, od cest až po náměstí. Svým osvětlením zlepšuje bezpečnost a zvyšuje atraktivitu prostředí a zároveň tím napomáhá městům a obcím ke snížení jejich uhlíkové stopy. Design svítidla našel svou inspiraci ve skandinávském stylu a dodává tak městům i obcím nádech elegance. Držák svítidla umožňuje uchycení na výložník o průměru 60 mm nebo speciálním nástavcem přímo na špici sloupu. Ymera je dodávána již s kabelem a tím usnadňuje instalaci, jelikož není nutné svítidlo otevírat. Je také možné dodat Ymeru s Quickon IP 68 konektorem, který urychlí celý instalační proces. Optická část svítidla Ymera má v sobě zabudovaný fotometrický systém LensoFlex 3, který zajišťuje vysoce účinnou distribuci světelného toku, která je v souladu i s těmi nejpřísnějšími standardy pro kontrolu oslnění. Ymera byla skutečně vyvinuta tak, aby snížila omezující oslnění a tím zvýšila kvalitu světla. Ymera má nízkou úroveň jasu, čímž zajišťuje vysoké zrakové pohodlí pro lidi pohybující se v jejím okolí, především pak pro starší lidi, jejichž oči jsou vzhledem k věku citlivější na oslnění. S Ymerou můžete obohatit i Vy své město nebo obec. 2 YMERA

3 HLAVNÍ VYUŽITÍ ÚZKÉ CESTY OBYTNÉ ULICE NÁMĚSTÍ MĚSTSKÁ KOMUNIKACE KLÍCOVÉ ˇ VLASTNOSTI > Elegantní a bytelný design (IK 10 / IP 66) a nejnovější LED technologie Design ÅF Lighting > Nízká energetická spotřeba > Fotometrický systém LensoFlex 3 > Rozsah provozní teploty: Ta od -30 C až do +30 C > Ochrana tmavé oblohy: ULOR = 0%, (nulový světelný tok do horního poloprostoru) > Zrakové pohodlí: třída oslnění G4, Ti <6% > Možnost uchycení přímo na sloup s nástavcem > Dodáváno již s kabelem pro snadnou instalaci (s možností Quickon konektorů) > Odolné, recyklovatelné a bytelné materiály > Přepěťová ochrana 4kV nebo 1 0kV > S možností implementace inteligentního řízení Owlet QUICKON KONEKTRORY Síťový kabel u svítidla Ymera je možné vybavit Quickon IP 68 konektorem, který zjednoduší instalaci. Jak 4pólové, tak 5pólové konektory,které umožňují ovládání pomocí 1-10 V nebo DALI. YMERA 3

4 ˇ PRÍJEMNÉ PROSTREDÍ, KDE LIDÉ BUDOU CHTÍT TRÁVIT CAS. ˇ ˇ YMERA Kvalita osvětlení nezávisí pouze na jeho intenzitě a teplotě chromatičnosti. K vytvoření příjemného a bezpečného prostředí, ve kterém lidé snadno naleznou cestu, je zapotřebí také zrakové pohodlí. Ymera poskytuje rovnoměrné osvětlení bez oslnění a umožňuje lidem trávit čas venku i v noci. Omezující oslnění, definováno ztrátou kontrastu, způsobenou světlem svítícím přímo do očí, je měřeno činitelem oslnění. Schréder, jakožto přední vývojář optik, vyvinul optický systém s lepší fotometrií, která odpovídá požadavkům na třídy clonění G4 zamezující oslnění a nepohodlí lidí. Ymera má opravdu nízký činitel oslnění (Ti), méně než 6 %, a díky tomu je tedy oslnění v jeho okolí minimální. LENSOFLEX 3 FOTOMETRICKÝ SYSTÉM S EKOLOGICKY UDRŽITELNÝM DESIGNEM Fotometrický systém LensoFlex 3, stejně jako LensoFlex 2, je založen na principu sčítání jednotlivých křivek svítivosti; každý zdroj LED je vybaven zvláštní čočkou, která vytváří celkovou vyzařovací charakteristiku svítidla. Hlavní rozdíl pak spočívá v materiálech použitých na výrobu čoček. LensoFlex 3 používá čočky, které jsou vyrobeny z tvarovatelného a optického silikonu. Ten nabízí lepší průhlednost a vynikající fototermální stabilitu. Vydrží tak i vysoký výkon a zajistí nejlepší optickou účinnost. Silikonová optika byla původně vyvinuta pro přední světlomety v automobilovém průmyslu a prokázala svou skvělou výkonnost, odolnost proti poškození, vysoký stupeň krytí i UV ochranu. Protože má silikon vyšší teplotní odolnost než PMMA, teplota není pro LensoFlex 3 rozhodující. To mu dává dvě zásadní výhody lepší fungování v teplejším podnebí či možnost použití vyššího příkonu ke zvýšení světelného toku. Ymera tak naplňuje kritéria ekodesignu díky vysokému podílu lm/kg a svým jednoduchým designem. 4 YMERA

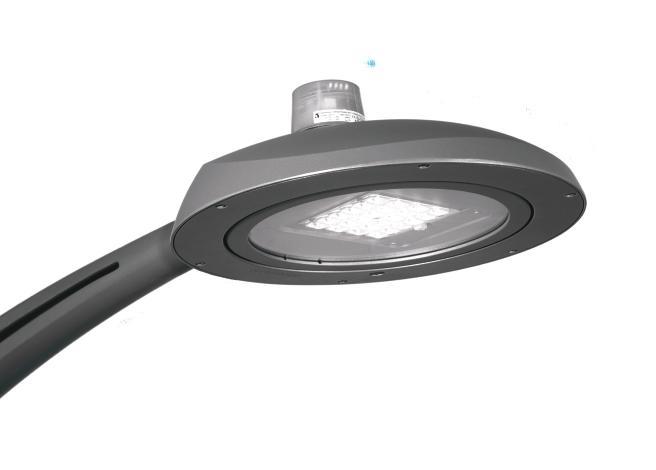

5 SMART CITY - CHYTRÉ MESTO ˇ Ymera může být vybavena standardním 7pólovým konektorem NEMA umožňující snazší vykročení do digitální éry svícení a zajišťující kompatibilitu s pokročilejšími osvětlovacími funkcemi, které usnadní plánování, dohled a kontrolu nad venkovními osvětlovacími soustavami. OWLET CLOUD OR LOCAL SERVER YMERA + OWLET IoT: DOKONALÍ SPOJENCI ZA VÝŠŠÍMI ÚSPORAMI Nainstalování řídící jednotky LUCO P7 CM do konektoru NEMA v Ymeře umožní ovládání svítidla tím nejchytřejším a uživatelsky nejpřívětivějším systémem: Owlet IoT. Owlet IoT nabízí některé klíčové výhody oproti jiným základnějším systémům: > Jednoduché nastavení s okamžitou GPS lokací a automatickým uvedením do provozu > Naprostá kompatibilita s různými senzory pro adaptivní stmívání osvětlení > Efektivní správa s přesnými daty (nejpřesnější na trhu) > Bezpečné záložní plány s integrovanými astronomickými hodinami a zabudovanou fotobuňkou > Založené na otevřených standardech pro snadnou integraci se systémy třetích stran > Webová aplikace a uživatelské prostředí poskytuje nejuniverzálnější a snadno ovladatelný vzdálený řídicí systém Ymera může být dodána s vestavěným PIR senzorem pro detekci pohybu. LUCO P7 CM Více informací naleznete na : YMERA 5

6 PARAMETRY YMERA Rozsah světelného toku(*) Příkon (W) (*) Hodnota světelného toku při tq 25 C Ymera až lm 17 až 77 W po h Proud 700 ma: 95% Proud 701 ma až 1 A: 90% BĚŽNÉ UCHYCENÍ Svítidlo YMERA je určeno pro horizontální uchycení na výložník o průměru 60 mm. Teplota chromatičnosti světla Teplá bílá (3 000 K) Index podání barev (CRI) 80 60mm x L100mm Stupeň krytí optické části IP 66 (**) Stupeň krytí předřadníkové části IP 66 (**) Odolnost proti nárazu (sklo) IK 10 (***) Napájecí napětí 230 V 50 Hz NÁSTAVEC NA SLOUP Elektrická třída Instalační výška Materiály Tělo Čočky Optický kryt Barva I nebo II 4 až 12 m Slitina hliníku tlakově litého Silikon Sklo AKZO 900 šedá pískovaná Jakákoliv jiná RAL barva na vyžádání Pro vertikální uchycení na sloup o průměru 60mm je možno dodat nástavec. (*) počáteční hodnoty světelného toku a příkonu svítidla jsou odvozené hodnoty a platí v případě okolní teploty 25 C. Skutečný světelný tok závisí na podmínkách prostředí (např. teplotách) a může se měnit s ohledem na změny v těchto podmínek. Pro více informací navštivte (**) podle IEC - EN (***) podle IEC - EN ROZMĚRY VÁHA Ymera L-délka H-výška Ø 568 mm 116 mm 462 mm Ø návětrná plocha CxS 8 kg 0,0183 m 2 H L Ø H 6 YMERA

7 YMERA 7

8 YMERA_GRP0066-EN Copyright Schréder S.A Executive Publisher: Stéphane Halleux - R-Tech. S.A. - rue de Mons 3 - B-4000 Liège (Belgium) - The information, descriptions and illustrations herein are of only an indicative nature. Due to advanced developments, we may be required to alter the characteristics of our products without notice. As these may present different characteristics according to the requirements of individual countries, we invite you to consult us.
