X14 AEE + EVA Mindl. Odstředivý regulátor předstihu zážehu

Transkript

1 Odstředivý regulátor předstihu zážehu Legenda: 7-základová deska odstředivého regulátoru, 8-čep otočného závaží, 9-otočné závaží, 10- pružina, 11- kulisa s vačkou,

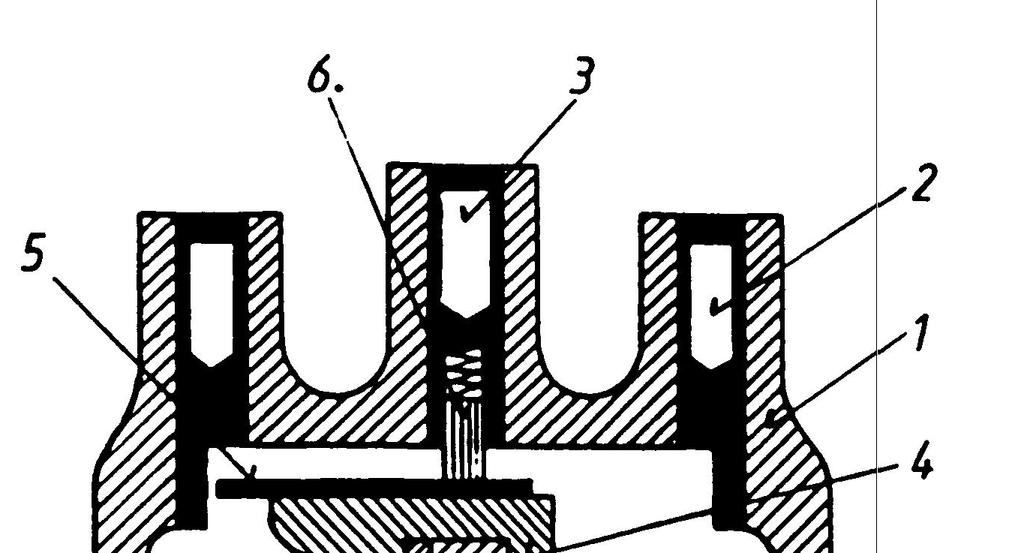

2 Rozdělovač zapalovacích impulsů s odstředivým regulátorem předstihu zážehu 1- hlavice rozdělovače, 2- vývod VN k zapalovací svíčce, 3- přívod VN, 4- rotor palec, 5- rozdělovací rameno, 6-sběrací kartáč, 7-základová deska odstředivého regulátoru, 8-čep otočného závaží, 9-otočné závaží, 10- pružina, 11- kulisa s vačkou, 12- vačka, 13- hřídel rozdělovače, 14- základová deska přerušovače (přerušovač není nakreslen).

3 Podtlakový regulátor předstihu s membránovým akčním členem působícím na natočení základové desky přerušovače Legenda 1 základová deska přerušovače 2 - vačka 3 pohyblivý kontakt (kladívko) přerušovače 4 - táhlo 5 membrána 6 vzduchotěsné pouzdro regulátoru 7 vývod pro napojení sacího potrubí 8 nastavovací pružina

4 Charakteristika předstihu vytvořená kombinací podtlakové a odstředivé regulace

5

6

7

8

9 Interval A B kapacitní část výboje, je kryta z energie kapacit obvodu, iniciace přeskoku jiskry, doba trvání cca 10 E-8 sekundy B - C... Induktivní část výboje Je kryta z energie magnetického pole indukční cívky Pro spolehlivé zapálení směsi je potřeba energie cca 3,5 * 10E-5 joule

10 Sekundární obvod zapalovacího systému s indukční cívkou - náhradní schéma

11 Proud primárním vinutím indukční cívky Napětí v sekundárním obvodu indukční cívky Proud zapalovací svíčky

12

13 Elektronické zapalování se spínacím tranzistorem principiální schéma

14 Principiální schéma elektronického kondenzátorového zapalování

15 Elektronické kondenzátorové zapalování C2 se vybíjí do primárního vinutí ZC při rozepnutí kontaktu P

16 Elektronické zapalování s odlehčením kontaktu přerušovače Při sepnutém P je sepnut T a ZC se nabíjí. Po rozepnutí P se zavírá T a hroutící se pole ZC indukuje VN

17 Náhrada kladívka bezkontaktními generátory řídicích impulsů zapalování Indukční snímač s hvězdicovým rotorem Optický snímač s rotující clonkou

18 Generátor řídicích impulsů s reluktančním generátorem systém PAL 1- magnetické póly natáčivé základové desky 2 snímací vinutí 3 permanentní magnet 4 unášecí hřídel 5 hvězdicový rotor 6 vývodní kabel

19 Generátor řídicích impulsů s Hallovou sondou (viz dodatek 1) 1- unášecí hřídel 2- zubový rotor 3- permanentní magnet 4- Hallův generátor (sonda) 5- stator generátoru Generátor řídicích impulsů s oscilátorem 1- rotor z magneticky nevodivého materiálu 2- feromagnetická vložka (mag. měkká) 3- statická část magnetického obvodu budicí a zpětnovazební cívky oscilátoru 4- zpětnovazební cívka oscilátoru 5- budicí cívka oscilátoru (elektronické obvody oscilátoru nejsou nakresleny)

20 Dodatek 1 Hallova sonda a princip její funkce na základě Flemingova pravidla levé ruky

21 Pohodlná a přesná metoda na měření magnetických polí je založena na jevu, který v roku 1879 objevil americký fyzik Edwin Herbert Hall. Magnetické pole kolmé na vodivou destičku, kterou protéká elektrický proud vychyluje jeho nosiče (elektrony) k jednomu okraji destičky. Tím se na jednom okraji destičky vytváří záporný potenciál, zatímco na druhém okraji destičky převažuje kladný náboj. Rozdíl obou potenciálů vytváří tzv. Hallovo napětí. Destička je uložená v magnetickém poli s indukcí B. Proud elektronů I, vytváří v polovodiči proudové pole o hustotě: kde n je koncentrace nosičů náboje (v daném případě elektronu), e je elementární náboj, v je driftová rychlost ab je plocha příčnéhořezu destičky. Proudová hustota má směr kladné osy y, nosiče náboje se však pohybují ve směru y.

22 Rychlost v nosičů náboje je úměrná proudu destičkou. Na elektron působí jednak elektrické pole zdroje napětí ε, a dále pak magnetická síla směřující v kladném směru osy x, která bude elektrony zatlačovat k přední straně destičky. (viz Flemingovo pravidlo levé ruky). V rovnovážném stavu bude hustota elektronu větší na přední straně než na zadní, kde vznikne nedostatek elektronů (vznikne kladný náboj). V důsledku takového rozložení náboje vznikne v objemu destičky intenzita elektrického pole E ve směru osy x, která se rovná νb,

23 pole E se nazývá Hallovým polem a kompenzuje účinek magnetické síly F na elektrony. Mezi přední a zadní stěnou destičky na šířce b vznikne Hallovo napětí U h a jeho velikost je Toto napětí naměří voltmetr V. R=1/ne je Hallova konstanta, veličina charakteristická pro konkrétní materiál. Konstanta R může být kladná, nebo záporná, v závislosti na tom, zda je materiál vodič typu-n (teda obyčejný vodič, případně polovodič typu-n), nebo polovodič typu-p.

24 Modernizovaný mechanický rozdělovač s reluktančním generátorem zapalovacích impulsů Odstředivá a podtlaková regulace předstihu zážehu je zachována

25 Principiální schéma elektronické spínací jednotky modernizovaného klasického zapalování

26 Konec přednášky 2
