1 Vysoká škola Báňská-Technická univerzita Ostrava Fakulta Bezpečnostního inženýrství Katedra Bezpečnostního managementu Stanovení podmínek pro zajištění bezpečnosti práce při montáži a demontáži lešení typu SPRINT fasádní rámové lešení u firmy SGB Hünnebeck CZ spol. s r.o. Student: Stanislav Kanclíř Vedoucí diplomové práce: Ing. Petr Helán Studijní obor: Bezpečnostní inženýrství Datum zadání diplomové práce: Termín odevzdání diplomové práce:

2 Místopřísežně prohlašuji, že jsem celou diplomovou práci vypracoval samostatně V Ostravě dne podpis

3 V úvodu bych chtěl poděkovat mému vedoucímu diplomové práce panu Ing. Petru Helánovi za jeho ochotu a odbornou pomoc při konzultacích. Zároveň bych chtěl poděkovat manažerovi BOZP a PO ve společnosti SGB Hünnebeck Cz, panu Tomáši Zedníkovi za jeho čas, ochotu a praktické zkušenosti.

4 Anotace Kanclíř, S. Stanovení podmínek pro zajištění bezpečnosti práce při montáži a demontáži lešení typu SPRINT fasádní rámové lešení u firmy SGB Hünnebeck CZ spol. s r.o. Diplomová práce. Ostrava: VŠB TU Ostrava 2008 V této práci se zabývám především prací ve výškách a nad volnou hloubkou a riziky s tím spojenými. V první části je seznámení s jednotlivými konstrukčními prvky lešení a s jejich názvoslovím, po kterém následuje návod na bezpečnou montáž lešení SPRINT. Práce je dále zaměřena na další požadavky na bezpečnost, které souvisejí s montáží lešení. Jsou zde popsaná rizika, kterým jsou zaměstnanci vystaveni, jakož i opatření k minimalizaci těchto rizik. Není zde zapomenuto ani na výběr vhodných OOPP a na školení zaměstnanců. V závěru této práce je možné zhlédnout několik příkladů nejčastějšího porušování zásad při práci ve výškách přímo v praxi na staveništích. Klíčová slova: BOZP, bezpečnost práce, montáž lešení, práce ve výšce, školení. Annotation Kanclíř, S. Assesment of conditions for provision safety of work while staging and striking scaffold type SPRINT front frame scaffold with the firm SGB Hünnebeck CZ spol. s r. o. Disertation. Ostrava: VŠB-TU, 2008 First of all I engaged in this disertation of work in the height and above free depth and diversifications, linked to it.. In the first part is identification with individual constructional components of scaffold and with its terminology. After that follows instruction for safe installation of scaffold SPRINT. Then is work oriented in another requirements for safety, wich is related to installation of scaffold. Here are described diversifications, that are empolyees exposed, be way of steps to minimalisation of these diversifications. Here is not forgotten even the selection of competent personel means of protection and education training of employees. At the close it is possible to see several examples of most frequent breach of principle at work in the height directly in practice in site. Keywords: security and protection of health at work, safety of work, staging, work in the height, education training.

5 Obsah 1 ÚVOD INFORMACE O SPOLEČNOSTI ZÁKLADNÍ POJMY CHARAKTERISTIKA LEŠENÍ SPRINT TECHNICKÉ INFORMACE PRŮCHODNÝ PROFIL POPIS JEDNOTLIVÝCH SOUČÁSTÍ LEŠENÍ NÁVOD NA BEZPEČNOU MONTÁŽ LEŠENÍ ZÁKLADNÍ PODMÍNKY MONTÁŽ PRVNÍHO POLE Umístění lešení vzhledem k fasádě Rozložení zatížení na terén Umístění a nastavení stavitelných patek Osazení rámů Osazení zábradlových rámů a podlah Detailní urovnání prvního pole Ztužení prvního pole MONTÁŽ DALŠÍCH POLÍ Standardní pole Založení na silně nakloněném terénu Výstupové pole MONTÁŽ DALŠÍCH PATER Bezpečnost práce Montáž rámů, zábradlí, podlážek a ztužidel Montáž zarážek Montáž zábradlí Použití trnových zámků Zdvihání komponentů lešení Montáž a demontáž podlah v hotovém lešení UKONČENÍ LEŠENÍ NA POSLEDNÍM PATŘE KOTVENÍ Základní systém kotvení pro nezaplachtovaná lešení Základní systém kotvení pro zaplachtovaná lešení Kotevní lešení při použití příhradových nosníků Kotvení lešení při použití průchozích rámů Kotevní tyče Kotvy... 28

6 5.6.7 Označení lešení a předání lešení k užívání MONTÁŽ ROHOVÝCH POLÍ ALTERNATIVY MONTÁŽE A DEMONTÁŽE A POUŽITÍ PŘÍSLUŠENSTVÍ Příhradový nosník Záchytná stříška Výstupy na lešení Konzoly Střešní ochrana Montáž s pomocí montážních věží DEMONTÁŽ LEŠENÍ UŽÍVÁNÍ LEŠENÍ DALŠÍ POŽADAVKY NA BOZP VE VÝŠKÁCH A NAD VOLNOU HLOUBKOU POŽADAVKY NA ZPŮSOBILOST LEŠENÁŘŮ Zdravotní způsobilost Zvláštní odborná způsobilost Psychické předpoklady STANOVENÍ ODBORNÝCH PROHLÍDEK LEŠENÍ ZKOUŠKY KOTVENÍ ZAJIŠTĚNÍ POD MÍSTEM PRÁCE VE VÝŠCE A V JEHO OKOLÍ PŘERUŠENÍ PRACÍ VE VÝŠKÁCH VEDENÍ DOKUMENTACE O STAVBĚ LEŠENÍ RIZIKA RIZIKA PŘI PRACÍCH VE VÝŠKÁCH PREVENCE RIZIK OPATŘENÍ OSOBNÍ OCHRANNÉ PRACOVNÍ PROSTŘEDKY PRACOVNÍ ODĚV LEŠENÁŘE OOPP PROTI PÁDU Z VÝŠKY NEBO DO VOLNÉ HLOUBKY ŠKOLENÍ ZAMĚSTNANCŮ ZAKÁZANÉ MANIPULACE ZÁVĚR SEZNAM POUŽITÉ LITERATURY SEZNAM OBRÁZKŮ SEZNAM TABULEK SEZNAM PŘÍLOH... 54

7 1 Úvod Cílem této práce je přehledně uspořádat a shromáždit všechny platné požadavky na práci ve výškách a nad volnou hloubkou při montáži a demontáži lešení SPRINT, jakož i při práci na něm a vytvořit ucelený bezpečnostní dokument pro provádění těchto prací a pro školení zaměstnanců tak, aby přispěl ke snížení počtu úrazů při pracích ve výšce u společnosti SGB Hünnebeck Cz. Na kvalitě montáže lešení závisí životy lidí, kteří na něm pracují. Tyto práce se často provádějí ve složitých podmínkách a vždy ve výškách. Správná organizace práce a zajištění bezpečnosti zaměstnanců při montáži lešení je velmi důležitá, jelikož se jedná o neustále se rozvíjející odvětví stavebnictví, kde dle statistik dochází k velmi závažným úrazům, často s fatálními následky. Proto jsem se rozhodl této problematice věnovat podrobněji. 2 Informace o společnosti Sídlo firmy: SGB Hünnebeck Cz s.r.o. Bečovská 939, Praha 10 tel: GSM: fax: info@sgb.cz Sídlo pobočky: SGB Ostrava Lihovarská 663/ Ostrava Kunčičky tel.: GSM: fax: Společnost SGB Hünnebeck zajišťuje služby od projektu, přes montáž až po odborné zaškolení personálu. [6] SGB Hünnebeck Cz je součástí skupiny firem SGB. Mateřská společnost SGB Group sídlí v Londýně a od svého založení v roce 1909 se stala jedním z největších světových výrobců a dodavatelů lešení a bednění. S obratem 300 mil. liber a více jak 4000 zaměstnanci ve 110 pobočkách po celém světě (viz obr. 1) je SGB Group trvalým inovátorem ve svém - 7 -

8 oboru, zavedením trubkového ocelového lešení na počátku 20. století počínaje, až uvedením nejmodernějšího rámového lešení SPRINT. Od června 2000 je SGB Group začleněna do struktury americké společnosti HARSCO. Systém kontroly a řízení jakosti je certifikován dle norem řady ISO [6] Obrázek 1 SGB ve světě [6] SGB Hünnebeck Cz působí na českém a slovenském trhu od roku 1992 (nejprve jako SGB Kovona a. s.) a patří k vedoucím firmám ve svém oboru. Jen v ČR má tato společnost 6 poboček (viz obr. 2). SGB Hünnebeck Cz nabízí širokou škálu výrobků formou prodeje i pronájmu. Samozřejmostí jsou komplexní služby zahrnující montáže, dopravu, technickou podporu a projekci, školení a servis. Ocelová pozinkovaná lešení, vyráběná v licenci SGB u českých výrobců certifikovaných dle ISO 9000, putují nejen na východoevropské trhy, ale i do celosvětové distribuční sítě SGB Group. Výrobky byly výborně přijaty i na náročných trzích v USA a západní Evropě. [6] Obrázek 2 SGB v ČR (Plzeň, Praha, Pardubice, Brno, Olomouc, Ostrava) [6] - 8 -

9 V oblasti lešenářských technologií nabízí SGB jak lešení systémová, tak i tradiční trubková. [6] Ze systémových lešení je to univerzální modulové ocelové lešení CUPLOK, které je vhodné jak pro jednořadá fasádní lešení, tak i pro pracovní lešení prostorová. [6] Druhým systémovým lešením je ocelové rámové lešení SPRINT, jehož dominantním uplatněním jsou fasádní aplikace. Díky své univerzálnosti a široké řadě speciálních dílů a příslušenství lze toto lešení použít na prakticky libovolně členitých fasádách. [6] SGB nabízí také tradiční ocelové trubkové lešení bez povrchové úpravy s hákovými spojkami, dodávané v sadách. Zájemcům rovněž nabízí trubkové lešení žárově pozinkované s objímkovými spojkami, odpovídající ČSN EN Třetí alternativou je trubkové lešení z hliníkových slitin s objímkovými spojkami. [6] 3 Základní pojmy Bezpečnostní síť síť z ocelových drátů nebo chemických vláken, používaná jako součást ochranných nebo záchytných konstrukcí popř. tvořící samostatnou záchytnou konstrukci [2] Délka pole osová vzdálenost sousedních hlavních nosných částí lešení v podélném směru [1] Dílcové lešení lešení sestavené převážně z lešeňových dílců [1] Kotva kotvící prvek vetknutý do objektu nebo jiné dostatečně stabilní konstrukce či terénu [1] Kotvení uchycení lešení k objektu nebo jiné dostatečně stabilní konstrukci či terénu, zajišťující jeho stabilitu [1] Lešení dočasná konstrukce sloužící k bezpečnému provádění stavebních, montážních nebo jiných prací [1] Lešení rámová (z plošných dílců) dílcové lešení, u něhož jsou příčné rámy propojeny podélnými dílci - podlahami, zábradlím a ztužidly. Základním nosným dílcem je svislý rám [8] Ochranná konstrukce zatímní konstrukce, zabraňující pádu osob popř. materiálu a předmětů z volných okrajů lešení, objektů nebo jejich částí. Umísťuje se v úrovni chráněného pracoviště nebo komunikace ve výšce. [2] Ochranné lešení ochranná konstrukce tvořená podlahou, zabezpečenou na volných okrajích ochranným zábradlím [2] - 9 -

10 Ochranné ohrazení ochranná konstrukce, odkloněná v příčném řezu od svislice o úhel 15 až 60 [2] Ochranné zábradlí ochranná konstrukce svislá nebo v příčném řezu odkloněná od svislice o úhel menší než 15 [2] Osobní ochranné pracovní prostředky ochranné prostředky, které musí chránit zaměstnance před riziky, nesmí ohrožovat jejich zdraví, nesmí bránit při výkonu práce a musí splňovat požadavky stanovené právním předpisem (tj. NV č. 21/2003 Sb.) [9] Patro lešení prostor vymezený po výšce horními úrovněmi sousedních podlah, popř. vodorovnými ztuženími (za patro se nepovažuje přízemní část lešení) [1] Podkladní práh (podložka) prvek (trámec, fošna, prkno, apod.), který roznáší zatížení z podpor na základnu (terén) [1] Pole lešení prostor, půdorysně vymezený v podélném a příčném směru dvěma sousedními sestavami hlavních nosných částí lešení (sloupky, lešeňové kozy, vysunuté nosníky apod.) [1] Práce ve výšce práce na pracovištích a přístupových komunikacích, pokud leží ve výšce nad 1,5 m nad okolním terénem, popřípadě pokud volná hloubka pod nimi přesahuje 1,5 m [4] Pracovní lešení lešení s pracovními podlahami, určené k bezpečnému provádění prací ve výškách [1] Prevence rizik všechna opatření vyplývající z právních a ostatních předpisů k zajištění bezpečnosti a ochrany zdraví při práci a z opatření zaměstnavatele, která mají za cíl předcházet rizikům, odstraňovat je nebo minimalizovat působení neodstranitelných rizik [10] Šířka pole osová vzdálenost sousedních hlavních nosných částí lešení v příčném směru [1] Trubkové lešení lešení sestavené převážně z kovových trubek a spojek [1] Úhlopříčné ztužení část konstrukčního systému zajišťující prostorovou tuhost lešení a sloužící k zachycení účinků od vodorovných sil [1] Vodorovné ztužení část konstrukčního systému tvořená podélníky, příčníky nebo vodorovnými rámy, popř. konstrukcí podlahy, přenášející vodorovné složky zatížení [1] Volně stojící lešení nepohyblivé lešení, jehož stabilita je zajištěna jinak než kotvením [1]

11 Vysunuté lešení lešení, jehož hlavní nosnou částí jsou vysunuté nosníky [1] Výška pracovního lešení svislá vzdálenost nejvzdálenější podlahy od paty konstrukce popř. od místa zavěšení (u zavěšených lešení) [1] Záchytná stříška záchytná konstrukce, určená k zachycení materiálu nebo drobných předmětů, padajících z výšky. Umísťuje se nad chráněnou komunikací, pracovištěm nebo jiným prostorem, kde se mohou zdržovat osoby [2] Zarážka prvek nebo dílec, ohraničující okraj podlahy lešení a zabraňující pádu předmětů, materiálu nebo sklouznutí osob z podlahy [1] 4 Charakteristika lešení SPRINT SPRINT je dnes již osvědčenou novinkou z roku 1991 mezi světově rozšířenými rámovými lešeními. Moderní koncepce nového rámového lešení SGB založená na požadavcích zákazníků a analýze nedostatků dosavadních systémů přináší řadu výhod z hlediska rychlosti a jednoduchosti montáže, bezpečnosti práce a životnosti. Lešení je certifikováno dle posledních norem DIN, ČSN, SSN a odpovídá tudíž evropskému standardu HD Hlavním konstrukčním prvkem je uzavřený rám se stojkami z trubek 48,3 x 3,2 mm s vyztuženými rámovými rohy, integrovanými úchyty pro vnější i vnitřní zdvojené zábradlí bez omezení světlé šířky rámu a unikátním patentovaným řešením příčníků, které umožňuje snadné vyjímání i vkládání podlah v hotové konstrukci. Vznikne tak velmi tuhá konstrukce i bez osazení diagonálního ztužení. Tento fakt je velmi důležitý z hlediska bezpečnosti konstrukce. Montáž lešení SPRINT je velmi snadná a rychlá. Díky patentu vyjímatelných podlah systém umožňuje montovat a demontovat celé sekce, což vede k úspoře nákladů. Žárové pozinkování všech ocelových komponentů zajišťuje dlouhodobou životnost běžně dosahující 16 a více let. [6] 4.1 Technické informace Délky polí: 3,0; 2,5; 2,0; 1,5; 11,09; 0,75 m Šířky rámů: 0,75; 1,09 m Výšky rámů: 2,0; 1,0; 0,66 m Výšky průchozích rámů: 2,6; 2,2 m Podlážky: ocelové, hliník/překližka Zatížení: 200 kg/m 2 pro 3,0 m; 300 kg/m 2 pro 2,5 m

12 Příslušenství: konzoly 0,34 a 0,75 m, příhradové nosníky, ochranné stříšky, zábradlové rámy, stavitelné patky, podélné úhlopříčné ztužení, jednoduché a koncové zábradlí, zarážky, kotevní trubky a další. [8] 4.2 Průchodný profil Volnému průchodu jednotlivými patry nebrání žádné výstupky, držáky ani zarážky, takže čistý průchodný profil je pro SPRINT 75 roven 0,70 x 1,95 m a pro SPRINT 109 činí 1,04 x 1,95 m. Průchodný profil u rámů, kde probíhá kotvení, je pro SPRINT 75 roven 0,70 x 1,86 m a pro SPRINT 109 činí 1,04 x 1,86 m (viz obr. 3). [8] Obrázek 3 Volná průchozí šířka rámů s kotvením [8] 4.3 Popis jednotlivých součástí lešení Základní parametry lešení a názvosloví jednotlivých komponent klasického lešení je vyobrazeno na obr

13 Obrázek 4 Parametry a názvosloví komponent lešení [3] Legenda [3] h s Výška lešení 11 Kotevní dílec b s Šířka pole lešení 12 Podlahová plocha l s Délka pole lešení 13 Konzola h 1 Výška patra lešení 14 Příhradový nosník 15 Nánožka 1 Svislé úhlopříčné ztužení (příčné) 16 Podlahový dílec 2 Vodorovné úhlopříčné ztužení 17 Vodorovný rám 3 Ochrana volného okraje 18 Kotva 4 Konzolová vzpěra 19 Svislý rám 5 Uzel 20 Pletivo 6 Svislé úhlopříčné ztužení (podélné) 21 Horní tyč zábradlí 7 Sloupek 22 Střední tyč zábradlí

14 8 Příčník 23 Zarážka 9 Podélník 24 Zábradlový sloupek 10 Spojka 25 Stavitelná patka 5 Návod na bezpečnou montáž lešení 5.1 Základní podmínky Zejména u dispozičně složitějších fasád je doporučeno provést předem zaměření fasády, pokud jde o její délku, výšku a profil, a připravit návrh řešení lešení tak, aby se optimalizovalo využití komponentů a jejich přísun na stavbu. [8] Komponenty lešení musí být před montáží vždy prohlédnuty, poškozené komponenty nesmí být v konstrukci lešení použity. [8] Montážní práce smí být zahájeny pouze po náležitém převzetí montážního pracoviště fyzickou osobou určenou k řízení montážních prací a odpovědnou za jejich provádění. O předání montážního pracoviště se vyhotoví písemný záznam. Zhotovitel montážních prací zajistí, aby montážní pracoviště umožňovalo bezpečné provádění montážních prací bez ohrožení fyzických osob a ostatních konstrukcí. [5] 5.2 Montáž prvního pole Umístění lešení vzhledem k fasádě Pokud není k dispozici podrobný plán založení lešení, začínáme s montáží pokud možno na nejvyšším místě terénu, na kterém budeme lešení zakládat. [8] S ohledem na profil fasády a možné použití vnitřních konzol určíme vzdálenost vnitřního sloupku rámu od fasády. Lešení založíme souběžně s fasádou. Jednoduchou pomůckou pro hrubé směrové a výškové vyrovnání řady lešení je natažení pevného provázku ve směru rovnoběžném s fasádou.[8] Rozložení zatížení na terén Lešení má být stavěno pouze na dostatečně únosném podkladě. Pokud tomu tak není, je nutné zatížení rozložit na větší plochu pomocí roznášecích desek nebo nosníkových roštů. Pokud není podklad ideálně rovný a čistý, doporučuje se vždy použít dřevěných roznášecích desek, nařezaných z prken o tloušťce alespoň 24 mm (viz obr. 5).[8]

15 Obrázek 5 Použití roznášecích desek pod stavitelnými patkami [8] Umístění a nastavení stavitelných patek Stavitelné patky složené z výškově stavitelného vřetena s maticí a nánožky se umisťují pod každý sloupek lešení. Slouží k urovnání lešení do vodorovné polohy a k roznesení zatížení na podložku. Maximální vytočení patek, měřeno od spodního okraje patního plechu k hornímu okraji matice, je 350 mm. Před nasazením rámu na stavitelné patky je vhodné si předběžně nastavit matice tak, aby jejich poloha na stojce přibližně odpovídala požadované výšce uložení rámu. Pokud není projektem stanoveno jinak a pokud začínáme se stavbou na nejvyšším místě terénu, stačí matice nastavit pouze mm nad počátek závitu. Tím se zachová maximální prostor pro vyrovnání dalších polí lešení.[8] Osazení rámů Patky po předběžném výškovém nastavení připravíme po dvojicích na místa pozic rámů prvního pole. Rámy jeden po druhém nasuneme na sloupky tak, aby směřovaly trnem pro připojení svislého úhlopříčného ztužení od fasády (viz obr. 6).[8]

16 Obrázek 6 Nasazení rámu na stavitelnou patku [8] Osazení zábradlových rámů a podlah Do kapes na sloupku pevného rámu lešení postaveného kolmo k fasádě zasuneme zábradlový rám o délce příslušného pole a upevníme lehkým zatlučením klínu. Celou sestavu si nyní můžeme opřít o zem. [8] Postavíme druhý rám do svislé polohy, zvedneme sestavu prvního rámu a zábradlového rámu a zasuneme zábradlový rám do kapes. Pokud pracujeme ve dvojici, je možno rovnou postavit oba rámy a po zdvižení zábradlového rámu připraveného na zemi ho zasunout do kapes obou rámů. Otáčením matic stavitelných patek zajistíme alespoň hrubé výškové urovnání obou svislých rámů, potom provedeme urovnání zábradlového rámu do vodorovné polohy. [8] Usadíme podlážky na horní příčníky rámů. Podlážky posuneme po příčnících co nejblíže směrem k fasádě, abychom zajistili volný prostor pro osazení zarážky (viz obr. 7). [8]

17 Obrázek 7 Osazení prvního zábradlového rámu [8] Detailní urovnání prvního pole Nyní je důležité provést jemné doladění geometrie prvního pole. Přesnost a dostatek času věnovaný tomuto úkonu se bohatě odmění v dalších polích a patrech. Nejprve se přesvědčíme, že celé pole stojí rovnoběžně s fasádou a v požadované vzdálenosti. [8] Dále nastavíme polohu háků podlážky proti hraně příčníků, aby sestavené pole mělo obdélníkový půdorys. Určíme, který z rámů a který z jeho sloupků je řídícím sloupkem pro nastavení základní výškové úrovně lešení. Od tohoto sloupku pomocí vodováhy položené na dolní příčník rámu nebo na sloupek rámu ve směru kolmém k fasádě ustavíme rám do vodorovné polohy. Vnější sloupek dalšího rámu urovnáme pomocí vodováhy položené na horní hranu zábradlového rámu. Dbáme přitom na to, aby před výškovým dorovnáním dosedaly koncovky horního madla rámu na hranu kapes na sloupku svislého rámu a aby byly zajišťovací klíny lehce zatlučeny. Jako poslední urovnáme vnitřní sloupek druhého rámu prvního pole. Výsledek ještě jednou překontrolujme.[8] Ztužení prvního pole Pokud nejsou použity základové příčníky, použijeme ke ztužení lešení na jeho vnější straně rovnoběžně s fasádou ztužení svislé, opatřené na jedné straně otvorem ve zploštělé části a na druhé straně otočnou spojkou. Zploštělou část s otvorem se nasadíme na trn na

18 horním okraji sloupku rámu, část opatřenou spojkou osadíme na spodní části vnějšího sloupku druhého rámu. Před upevněním spojky je nutno se přesvědčit, že rám stojí svisle v rovině rovnoběžné s fasádou (viz obr. 8).[8] Obrázek 8 První pole s osazeným zábradlovým rámem, ztužením se spojkou a podlahou [8] 5.3 Montáž dalších polí Standardní pole Při montáži dalších polí se postupuje obdobně jako při montáži pole prvního. Připraví se dvě stavitelné patky, jejich matice se podle tvaru terénu vyšroubují do polohy přibližně zajišťující správnou výškovou úroveň dalšího rámu. Rám se nasadí na stavitelné patky, umístí se ve vzdálenosti odpovídající délce montovaného pole. Nasadí se zábradlový rám. Pomocí vodováhy položené na horní madlo zábradlového rámu se urovná vnější sloupek rámu. Poté se dorovná do vodorovné polohy vnitřní sloupek rámu. Osadí se podlahy. Překontroluje se obdélníkový tvar pole a provede se jemné dorovnání celého pole, opět od vnějšího sloupku předchozího rámu. [8] Svislé ztužení se osazuje na trny na horních okrajích vnějších sloupků rámů, je montováno v jednom poli od patra spodního až po patro horní a na půdorysně rozsáhlém lešení se umísťuje v každém pátém poli. Pro tři a méně polí v jedné samostatné části lešení stačí jedno svislé ztužení. Pro lešení o čtyřech a pěti polích se doporučují dvě svislá ztužení. [8]

19 5.3.2 Založení na silně nakloněném terénu Pro případ, kdy je terén nakloněný tak, že pro dodržení základní výškové úrovně lešení nestačí ani maximální vytočení stavitelných patek, jsou k dispozici rámy o výšce 0,66 a 1,0 m. Jejich kombinací lze docílit založení lešení bez nadměrných nároků na podkládání stavitelných patek (viz obr. 9). [8] Obrázek 9 Založení na skloněném terénu [8] Výstupové pole Pro zajištění výstupu do dalších pater lešení se používá podlážky s poklopem a integrovaným žebříkem. Při montáži výstupového pole v první nadzemní úrovni podlah je možné zajistit ideální oporu sklopenému žebříku tak, že v úrovni založení se pod krajní rámy výstupového pole osadí na stavitelné patky základové příčníky, do nichž se pak umístí pevná podlaha. Toto řešení je však možno nahradit jednoduchým podložením konce žebříku vhodným materiálem, který ale musí zajistit jeho pevné a stabilní podepření proti terénu (viz obr. 10). [8]

20 Obrázek 10 Příklad sestavy lešení s výstupem [8] 5.4 Montáž dalších pater Bezpečnost práce Při montáži dalších pater lešení musí být pracovník zajištěn proti pádu z lešení. V případě, že se pohybuje po podlaze, která není opatřena zábradlím, musí být pracovník vybaven bezpečnostním postrojem se samonavíjejícím pásem a sponou, která umožní zachytit samonavíjející pás na pevnou část lešení nebo jiné pevné konstrukce, schopné zachytit síly vyvozené případným pádem pracovníka (viz obr. 11). [8] Obrázek 11 Bezpečnostní pomůcky [8]

21 5.4.2 Montáž rámů, zábradlí, podlážek a ztužidel Při výstupu na další patro je třeba ze žebříku nejprve osadit na vnitřní stojku rámu pomocný prvek, jednoduchý sloupek zábradlí, na který pracovník připojí svůj bezpečnostní postroj. Potom může pracovník vystoupit na podlážku a osadit první rám, který mu podá pracovník stojící o úroveň pod ním (viz obr. 12). [8] Obrázek 12 První fáze montáže následujícího patra lešení [8] Mezi jednoduchý sloupek zábradlí a první osazený rám pracovník připojí jednoduché zábradlí. Přemístí sponu upevňující samonavíjející pás na madlo zábradlí a přejde k rámu. Tam přemístí sponu do rohu rámu bližšího fasádě a odstraní zábradlí a jednoduchý sloupek, které postupně podá pracovníkovi o patro níže (viz obr. 13). [8]

22 Obrázek 13 Osazení pomocného zábradlí pro vedení bezpečnostního pásu [8] Poté pracovník osadí další rám (viz obr. 14). [8] Obrázek 14 Osazení druhého rámu [8] Jakmile jsou první dva rámy osazeny, umístí se na vnější straně zábradlový rám a zajistí se lehkým zatlučením klínů. V tomto okamžiku je vhodné osadit podlážky a pokud se pracovník nachází ve ztuženém poli, potom i svislé ztužení. Ztužení má na zploštělých koncích otvory, které se nasadí na trn v horní části rámu. Trn je opatřen bezpečnostní záklopkou proti vypadnutí prvku z konstrukce. Je vždy nutno dbát na to, aby západka dobře

23 zapadla. Včasné osazení ztužení je nezbytné pro jeho snadnou montáž a také pro dodržení správného tvaru a tuhosti celé konstrukce lešení (viz obr. 15). [8] Obrázek 15 Osazení zábradlí mezi rámy [8] Pracovník přemístí sponu bezpečnostního pásu do rohu posledního rámu a může pokračovat v osazování dalších rámů a zábradlových rámů po celém patře obdobným způsobem. [8] Pokud se staví koncové pole, je nutno osadit koncové zábradlí a to do vnějších kapes rámu (viz obr. 16). [8] Obrázek 16 Pokračování montáže patra [8]

24 5.4.3 Montáž zarážek Zarážky jsou nezbytnou součástí konstrukce každého patra lešení. Při samotné montáži musí být kompletně osazeny již před přechodem na další patro lešení. [8] Podélné (boční) zarážky zajišťují podlahu lešení proti přesunutí do polohy, kdy lze podlahu vyjmout i ze sestaveného lešení. Zajištění je provedeno tak, že zarážka zapadne po nasazení na držáky, navařené na vnitřní straně vnějších sloupků rámu asi 10 mm pod úroveň horní hrany podlážky. Zarážka se osazuje koncovým kováním směrem vně lešení. [8] Koncové zarážky se koncovkou tvaru L s otvorem osadí na držák, navařený na vnitřní straně vnějšího sloupku rámu. Nasazení se provede až přes koncovku boční zarážky. Druhý konec koncové zarážky přitom směřuje šikmo vzhůru. Sklopením do vodorovné polohy se druhá ocelová koncovka, složená ze dvou vodících plechů, připevněných na boky prkna zarážky, zaklesne kolem vnitřního sloupku rámu (viz obr. 17). [8] Obrázek 17 Pohled na osazení rohového pole zarážek [8] Montáž zábradlí Podle obecných předpisů, platných v České republice, musí být na vnější straně lešení použito zábradlí jednotyčové, pokud je výška podlahy od 1,5 do 2 metrů nad pevným povrchem. Pokud je tato výška nad 2 metry, použije se zábradlí dvoutyčové. [8] Základním prvkem, zajišťujícím tyto požadavky, je v lešení SPRINT zábradlový dvoutyčový rám. Tento prvek zvětšuje tuhost lešení ve směru podél fasády a zrychluje montáž i demontáž. [8] Pro standardní lešení do výšky 24 metrů je možno nahradit zábradlový rám dvěmi jednoduchými (jednotyčovými) zábradlími. [8]

25 SPRINT umožňuje použít stejný typ zábradlí na vnější i vnitřní straně rámů, neboť kapsy pro připevnění zábradlí jsou na vnitřních i vnějších sloupcích. Nutnost použití vnitřního zábradlí je v různých zemích stanovena různě. [8] Pro Českou republiku zjednodušeně platí, že vnitřní zábradlí jednoduché ve výši 1 metr nad podlahou musí být osazeno, pokud vzdálenost od okraje podlahy k fasádě je větší než 250 a menší než 400 mm. Pro vzdálenost nad 400 mm je nutno použít zábradlí dvoutyčové. To je možné zajistit buď osazením zábradlového rámu nebo osazením dvou zábradlí jednoduchých. [8] Použití trnových zámků Trnové zámky je doporučeno používat pro dosažení větší tuhosti lešení. Pro nezaplachtovaná, vertikálně rovná lešení, opatřená nanejvýš konzolami 0,34 m na vnitřní straně, je nutno osadit trnové zámky zajišťovacími kolíky. Tyto kolíky se zastrčí skrz otvor na spodní části rámu v místě spojení rámů a otočí se do polohy bránicí vypadnutí. [8] Zdvihání komponentů lešení Zdvihání lze provádět: ručně, kdy pracovníci musí stát alespoň po jednom v každém patře na lešení plně osazeném zábradlími a zarážkami pomocí ruční kladky upevněné na konzolu, která je připojena na sloupek rámu (je nutno dodržet maximální nosnost konzoly a eventuelně doplnit kotvení lešení) pomocí elektrického vrátku, zavěšeného pomocí konzoly přímo na lešení nebo položeného na zemi, využívající konzolu s kladkou umístěnou na lešení. [8] Maximální hmotnost dílů, zdvihaných na konzole 0,75 m, je 100 kilogramů včetně hmotnosti vrátku, konzoly, kladky a lana. [8] V místě upevnění kladky nebo vrátku musí být lešení kotveno. [8] Montáž a demontáž podlah v hotovém lešení Originální patentované řešení příčníků rámu umožňuje jednoduché vyjmutí podlah z lešení bez použití jakéhokoliv násilí. Je však třeba mít na paměti, že podlahy jsou součástí nosné konstrukce lešení a mají zásadní vliv na tuhost vodorovné roviny patra lešení. Při vyjmutí podlahy je třeba provést buď doplnění lešení o vodorovné úhlopříčné ztužení nebo je třeba doplnit systém kotvení. [8]

26 Celá akce spočívá ve využití bajonetového zámku v plochém provedení. [8] Odejme se zarážka. Podlaha se mírně nadzdvihne a posune o přibližně 40 mm směrem ke vnějšímu sloupku lešení. Poloha musí být taková, aby hák podlahy byl nad ozubem horního příčníku rámu, na kterém je podlaha uložena a současně aby hák bylo možno vysunout směrem vzhůru výřezem v dolním příčníku vyššího rámu. Posunutí do strany se provede postupně na obou koncích podlahy nebo najednou. Vyjmutí je snažší, pokud se provede nejprve na jednom a pak na druhém konci. [8] 5.5 Ukončení lešení na posledním patře Nad poslední podlahou lešení není nutno osazovat rámy. Zajištění podlážek a vytvoření opory pro zábradlí na vnější straně se provede pomocí horního držáku zábradlí o příslušné šíři. [8] Na konci posledního pole lešení se do koncového rohu osadí jednoduchý sloupek zábradlí jako opora pro koncové zábradlí. [8] Oporu pro eventuální vnitřní zábradlí lze také vytvořit jednoduchým sloupkem zábradlí. [8] 5.6 Kotvení Kotevní rastry pro různé aplikace lešení a užití různých příslušenství jsou uvedeny v příloze č. 1. [8] Kotvení lešení musí být prováděno současně se stavbou jednotlivých pater. Je nepřípustné provádět kotvení dodatečně. [8] Je odpovědností uživatele nebo organizace stavějící lešení (dle vzájemné dohody) zajistit, že použité kotevní prostředky přenesou v konkrétních podmínkách požadované síly. [8] Základní systém kotvení pro nezaplachtovaná lešení Základní metodou pro nezaplachtovaná lešení je kotvení po 8 metrech vystřídaně. [8] U první vnitřní řady rámových sloupků se započne s kotvením ve výšce 4 metrů a dále se kotví každých 8 metrů (kotvy ve výšce 4, 12, 20, m). Sousední řada sloupků se kotví v poloviční výšce mezi kotvami předchozího sloupku (8, 16, 24, m). Rámy v úrovni poslední podlahy se kotví dle kotevního rastru a dále vždy, pokud svislá vzdálenost od poslední kotvy kotevního rastru přesáhne 4 metry, tj. 2 patra lešení. [8]

27 Krajní řady rámových sloupků se kotví každé 4 metry, začíná se ve výšce 4 metrů. Kotevní trubky se připojí na jeden sloupek rámu pomoci objímkové spojky třídy B a na druhý sloupek pomoci držáku kotevní trubky. [8] Typický kotevní rastr pro nezaplachtovaná lešení je ukázán v příloze č. 1. [8] Základní systém kotvení pro zaplachtovaná lešení Základní metodou kotvení pro zaplachtovaná lešení je kotvení po 4 metrech vystřídaně. [8] Všechny sloupky se kotví ve výšce 2 metrů. [8] U první vnitřní řady rámových sloupků se s dalším kotvením započne ve výšce 4 metrů a dále se kotví každé 4 metry (kotvy ve výšce 4, 8, 12, m). Sousední řada sloupků se kotví v poloviční výšce mezi kotvami předchozího sloupku (6, 10, 14, m). Rámy v úrovni poslední podlahy se kotví dle kotevního rastru a dále vždy, pokud svislá vzdálenost od poslední kotvy kotevní ho rastru přesáhne 2 metry, tj. 1 patro. [8] Krajní řady rámových sloupků se kotví každé 2 metry, začíná se ve výšce 2 metrů. [8] Kotevní trubky se v případě zaplachtovaných lešení s ohledem na velikost kotevních sil připojí na oba sloupky rámu pomocí objímkové spojky B-EN 74. [8] Pokud není možné připojit kotevní trubku na oba sloupky pomocí objímkové spojky a je nutno (např. v místě připojení konzoly) použít držáku kotevní trubky, je třeba zabránit prokluzu kotevní trubky ve spojce připojením další objímkové spojky, a to alespoň třídy BB-EN 74, na kotevní trubku směrem k fasádě těsně před spojkou připojující kotevní trubku ke sloupku rámu. [8] Typický kotevní rastr pro zaplachtovaná lešení je v příloze č. 1. [8] Kotevní lešení při použití příhradových nosníků Při použití příhradových nosníků vznikají v přilehlé konstrukci lešení další nároky na doplňkové kotvení. [8] Obrázek kotvení v okolí příhradového nosníku je v příloze č. 1. [8] Pokud není možné umístit kotvy na rámových sloupcích pod příhradovým nosníkem, je možno kotvení nahradit pomocí svislého úhlopříčného ztužení v rovině svislých rámů. Toto ztužení se provede z pozinkovaných lešeňových trubek 48,3 x 3,2 a spojek třídy B-EN 74. [8]

28 5.6.4 Kotvení lešení při použití průchozích rámů Při použití průchozích rámů na nezaplachtovaném lešení se použije základní kotevní rastr s konfigurací vystřídaně po 8 metrech (viz 5.6.1). Navíc musí být každý druhý průchozí rám zakotven ve výšce 2,2 metru. [8] Pokud průchozí rámy není možné kotvit, musí být každý rám, nasazený na průchozím rámu, zavětrovaný ve své rovině. Dále je nutno zakotvit každý rám na úrovni předposledního patra lešení. [8] Při použití průchozích rámů na zaplachtovaném lešení se použije základní kotevní rastr s konfigurací vystřídaně po 4 metrech (viz 5.6.2). [8] Kotevní tyče Kotevní trubky jsou připojeny k lešení pomocí spojek třídy B-EN 74 na vnější sloupek rámu a pomocí držáku kotevní trubky na vnitřní sloupek rámu. Tak je zajištěno, že kotvení přenáší síly vzniklé na konstrukci lešení ve směru kolmém i rovnoběžném s fasádou v souladu s předpoklady výpočtu konstrukce lešení. Standardní řešení je vyobrazeno v příloze č. 1. [8] Místo držáku kotevní trubky je možno také použít spojky třídy B-EN 74. Toto řešení je povinné pro zaplachtovaná lešení (viz Příloha č. 1) [8] Pokud není možné kotvit na stojku rámu (přítomnost oken apod.), použije se například jedno z řešení vyobrazených v příloze č. 1. [8] Kotvy Hák kotevní trubky se zasune do oka kotvy (viz obr. 18). Typ kotvy i její průměr a délku je nutno zvolit s ohledem na požadovanou únosnost kotvy. [8] Hák kotevní trubky je nutno v oku kotvy zajistit tak, aby bylo zamezeno pohybu háku v oku směrem k fasádě a od fasády. Například pomocí dřevěného klínu. Tím se zabrání postupnému narušení pevného uložení kotvy v materiálu fasády a ztrátě její funkce. [8] Uživatel lešení je povinen zajistit přezkoušení únosnosti kotvy v materiálu konkrétní fasády. Při měření je nutno dosáhnout alespoň síly uvedené v tabulce kotevních sil, násobené součinitelem spolehlivosti, který vyjadřuje spolehlivost dosažení výpočtové kotevní síly na základě určitého počtu zkoušek v konkrétní fasádě. [8]

29 Obrázek 18 Detail uchycení kotvy [8] Označení lešení a předání lešení k užívání Lešení musí být označeno jménem a adresou výrobce, jménem a adresou organizace provádějící lešení (montážní organizace). [8] 5.7 Montáž rohových polí Rohová pole se obvykle řeší přesahem polí ve vnitřním i vnějším rohu. Mezera mezi podlahami se kryje provizorní dřevěnou podlahou z prken tl. 24 mm nebo dílcem z vodovzdorné překližky, opatřeným oválnými otvory a šrouby pro připojení k ocelové podlaze. Sousedící rámy se spojují kusem trubky o délce cca 0,5 m a dvěmi spojkami třídy B-EN 74 každé 4 metry výšky lešení. [8] Vnitřní zábradlí vnitřního rohu se v přesahujícím poli řeší z trubek a spojek. Stejně se řeší i vnější zábradlí na přesahujícím poli. [8] Ideální řešení počítá s použitím rohových polí o délce 0,75 respektive 1,09 m, které umožní použít klasické komponenty, jako jsou zábradlové rámy a zarážky (viz obr. 19). [8]

30 Obrázek 19 Řešení rohového pole [8] 5.8 Alternativy montáže a demontáže a použití příslušenství Příhradový nosník Příhradový nosník se používá k překlenutí rozpětí dvou polí o stejné délce v místě požadavku na širší prostup lešením nebo v případě, že je nutno vynechat jednu rámovou stojku lešení. [8] Příhradový nosník se upevňuje na stojky rámu na každém konci dvěmi spojkami, které jsou součástí nosníku. [8] Pro osazení podlah uprostřed příhradového nosníku se před nasazením svislého rámu vkládá speciální příčník příhradového nosníku. [8] Kotvení při použití příhradového nosníku viz [8] Záchytná stříška V případě potřeby je možno zřídit záchytnou stříšku pomocí držáku záchytné stříšky, jednoduchých zábradlí, desky záchytné stříšky z vlnitého nebo trapézového plechu a úchytky desky záchytné stříšky. [8] Držák záchytné stříšky se osadí na svislý rám lešení. Jednotlivé držáky se mezi sebou propojí jednoduchým zábradlím. Na jednoduchá zábradlí se položí tabule vlnitého nebo trapézového plechu a zajistí se úchytkami. [8]

31 V případě použití držáku záchytné stříšky je nutno přidat kotvení tak, aby byl zakotven rám na úrovni horního i dolního úchytu držáku (viz příloha č. 1). [8] Záchytná stříška musí být od podlahy na patře lešení oddělena dvojitým zábradlím. [8] Výstupy na lešení Výstupy na lešení se provádějí pomocí speciálních podlah s integrovaným poklopem s žebříkem. [8] S praktických důvodů se nedoporučuje osazovat výstupy do krajních polí lešení. [8] Konzoly Konzoly umožňují rozšířit pracovní podlahu tak, aby zasahovala co nejblíže k fasádě v místech říms, výklenků nebo výstupků. [8] Konzola 0,34 m může být u standardního lešení do 24 m osazena na vnitřní straně na všech patrech. Na vnější straně může být osazena pouze na jednom patře. Konzoly musí být osazeny na úrovni přilehlé podlahy. Konzola 0,75 m může být u standardního lešení do 24 m osazena na vnitřní straně na dvou patrech. Na vnější straně může být osazena pouze v jednom poli na jednom patře. Konzoly musí být osazeny na úrovni přilehlé podlahy. Konzola 0,75 m pro velká zatížení může být u standardního lešení do 24 m osazena jen jednou na předposledním patře na vnější straně lešení pro podepření jednoho patra lešení (viz příloha č. 1). V tomto případě musí být kotvení doplněno na každou rámovou stojku lešení v úrovni konzoly i v úrovni pod ní. [8] Podlahy na konzolách se zajistí použitím horního příčníku příslušné šířky nebo v případě potřeby osazením zábradlí pomocí horního držáku zábradlí. [8] Střešní ochrana Pokud se pracuje současně na fasádě a na střeše budovy a pokud je lešení postaveno až k okraji střechy, je možno vytvořit ochranu proti pádu předmětů ze střechy a současně zabezpečit pracovníky pracující na střeše proti pádu ze střechy pomocí vysoké ochrany, jednoduchého zábradlí a bezpečnostní sítě. [8] Vysoká ochrana je díl lešení, který je modifikací horního držáku zábradlí. Osazuje se na úrovni horní podlahy místo horního držáku zábradlí. [8]

32 5.8.6 Montáž s pomocí montážních věží Montáž lešení lze urychlit, pokud použijeme metodu se stavěním věží, které se použijí k osazení kladky nebo vrátku. Příslušná věž se staví v poli osazeném výstupovými podlážkami na výšku 2 až 4 pater a dočasně se doplní úhlopříčným ztužením podélným. Podle potřeby se doplní i kotvení. Materiál se v tomto případě dopravuje přímo na úroveň hlavní montáže a není nutno ho jako při klasické montáži dopravit na nižší podlahu a podávat na montované patro ručně. [8] Tato možnost je unikátní vlastností lešení SPRINT, vycházející z patentovaného řešení příčníku, umožňujícího vložení a vyjímání podlah z hotového lešení (viz obr. 20).[8] 6 Demontáž lešení Obrázek 20 Montáž s pomocí montážní věže [8] Lešení se demontuje opačným postupem než montáž popsaná výše. Je nutno se zejména vyvarovat následujících akcí: odstraňovat kotvení dříve než jsou demontována patra nad kotvením demontovat ztužení dříve než jsou demontována patra nad ztužením demontovat podlahy uvnitř smontovaného lešení před provedením doplnění kotvení nebo doplňkového úhlopříčného ztužení vodorovného [8]

33 7 Užívání lešení Uživatel lešení je plně odpovědný za dodržování pravidel sestavování lešení a jeho zatížitelnosti, uvedených v tomto návodu na bezpečnou montáž lešení SPRINT. [8] Uživatel je povinen se alespoň jednou ročně informovat u dodavatele lešení o možných změnách a doplňcích dokumentace k lešení. [8] Uživatel lešení je povinen pracovat v souladu se všemi předpisy platnými pro montáž i demontáž lešení a jeho užívání v příslušné zemi. Je odpovědností uživatele informovat se o všech možných změnách v příslušných předpisech.[8] 8 Další požadavky na BOZP ve výškách a nad volnou hloubkou 8.1 Požadavky na způsobilost lešenářů Zákon č. 262/2006 Sb. ukládá zaměstnavatelům povinnosti jako jsou zajištění bezpečné práce, dále stanoví povinnost, že všichni zaměstnanci musí být pro danou práci zdravotně a odborně způsobilí Zdravotní způsobilost Zdravotní způsobilost zaměstnanců zajistíme vstupními a následně periodickými lékařskými prohlídkami. Povinnost provádět tyto lékařské prohlídky je stanovena zákoníkem práce a zvláštním předpisem ministerstva zdravotnictví. [8] Neschopnost vykonávat práce ve výškách a nad volnou hloubkou způsobují především vady a poruchy srdečního a oběhového systému, patologické funkce plic, anémie, závratě, nedostatečné funkce jater a ledvin, poškození pohybového aparátu a silná oslabení zraku a sluchu. Vstupní a preventivní prohlídky musí být vykonávány podle určitého schématu, zaručujícího jednak poskytnutí objektivní charakteristiky zdravotního stavu pracovníka a posouzení vhodnosti vykonávat činnost ve výškách a dále pak periodické sledování tohoto stavu v průběhu celé profesionální kariéry každého jednotlivce. [7] Vstupní zdravotní prohlídku zdravotní způsobilosti pro práci ve výškách musí zaměstnavatel od zaměstnance vyžadovat před zahájením pracovní činnosti zaměstnance. [8] Periodické prohlídky se u zaměstnanců, vykonávajících práci ve výškách, provádějí v těchto intervalech: U pracovníků ve věku do 21 let a nad 50 let 1 x ročně. U pracovníků ve věku od let 1 x za 3 roky. [8]

34 8.1.2 Zvláštní odborná způsobilost Předpokladem odborné způsobilosti fyzické osoby je: a) alespoň střední vzdělání s maturitní zkouškou b) odborná praxe 1. v délce alespoň 3 let 2. v délce 2 let, jestliže fyzická osoba dokončila vyšší odborné vzdělání 3. v délce 1 roku, jestliže fyzická osoba dokončila vysokoškolské vzdělání v bakalářském nebo magisterském studijním programu v oblasti BOZP c) doklad o úspěšně vykonané zkoušce z odborné způsobilosti. [11] Na technických zařízeních, která představují zvýšenou míru ohrožení života a zdraví zaměstnanců, pokud jde o jejich obsluhu, montáž, kontrolu nebo opravy, mohou práce a činnosti samostatně vykonávat a samostatně obsluhovat jen zvlášť odborně způsobilí zaměstnanci. [11] Předpokladem zvláštní odborné způsobilosti zaměstnance je: a) zdravotní způsobilost podle zvláštního právního předpisu b) dosažení věku stanoveného zvláštním právním předpisem; tento věk však nesmí být nižší než 18 let c) odborné vzdělání stanovené prováděcím právním předpisem d) odborná praxe v délce stanovené prováděcím právním předpisem e) doklad o úspěšně vykonané zkoušce ze zvláštní odborné způsobilosti. [11] Kvalifikace zaměstnanců pro montáž a demontáž lešení v ČR je uvedena v tabulce 1. Profese Kvalifikace pro ČR Pracovník, který školí lešenáře Lešenářský instruktor Pracovník, který řídí montáž či demontáž Proškolený lešenář pro stavbu lešení Sprint Pracovníci pracující na lešení při jeho Proškolený lešenář pro stavbu lešení Sprint montáži a demontáži Pomocní pracovníci Stavební dělník Tabulka 1 Podmínky způsobilosti pracovníků pro lešenářské práce v ČR [8]

35 8.1.3 Psychické předpoklady Vedle nároků na odbornou připravenost (kvalifikaci) a fyzickou zdatnost kladou tyto práce ve výškách značné a specifické nároky také na psychiku pracovníků, jako je třeba schopnost snášet výšku a netrpět závratěmi, postřeh a reakční pohotovost, přesnost prostorového vidění a odhadu vzdálenosti apod. [7] Pobyt ve výšce a nad volnou hloubkou je spojen charakteristickým vnímáním hloubky a okolního prostoru a hodnocením situace. Člověk si ve výšce obvykle uvědomuje riziko a důsledky možného pádu. Jeho vnímání hloubky i subjektivní ohodnocování situace bývá provázeno různě intenzivními prožitky, které ovlivňují pocit jistoty, rozhodování, pohybovou aktivitu i celkové chování. Pokud budou v těchto podmínkách pracovat osoby psychicky nezpůsobilé, budou neustále ve stavu vysokého psychického napětí a stresu. [7] Zaměstnavatel by měl vedle zdravotní a odborné způsobilosti přihlédnout i k této neméně důležité stránce každého jedince, který bude vykonávat práci ve výšce a nad volnou hloubkou. 8.2 Stanovení odborných prohlídek lešení Zhotovitel zajišťuje provádění odborných prohlídek pracoviště způsobem a v intervalech stanovených v průvodní dokumentaci, vždy však po změně polohy a po mimořádných událostech, které by mohly ovlivnit jeho stabilitu a pevnost. [5] Konstrukce lešení musí být stále udržovány tak, aby mohly bezpečně plnit funkci, pro kterou byly zřízeny. Konstrukce lešení musí být každý měsíc odborně prohlíženy. Tento interval se zkracuje na 14 dní u: a) lešení vystavených účinkům mechanického kmitání b) lešení pojízdných c) lešení zavěšených. [1] Při pravidelných odborných prohlídkách se ověřuje, zda v průběhu užívání nedošlo v konstrukci ke změnám nebo poruchám, které by mohly mít nepříznivý vliv na statickou, funkční a pracovní bezpečnost. [1] Po mimořádných okolnostech, které by mohly mít nepříznivý vliv na bezpečnost lešení (po bouři, větru o rychlosti nad 14 m s -1, silném sněžení apod.) se musí konstrukce ihned odborně prohlédnout. [1] Mimo pravidelné prohlídky se provádí denně před zahájením práce zběžná prohlídka konstrukce lešení jako celku, při které se kontroluje zejména kompletnost konstrukce. [1]

36 Závady zjištěné při prohlídkách musí být neprodleně odstraněny. [1] 8.3 Zkoušky kotvení lešení Ze statického hlediska je velmi důležitým faktorem správné kotvení. Kotevní systém musí zajišťovat přenesení sil jak v rovině kolmé k objektu, tak v rovině s objektem rovnoběžné. [8] Kotvení tvoří: kotevní trubka spojky (pravoúhlé) kotevní vrut hmoždina (plastová) kotvy mohou být pro speciální aplikace nebo materiál také chemické nebo kovové. [8] Konstrukce lešení se kotví do pevných částí objektů nebo do jiné konstrukce, která má sama dostatečnou stabilitu, popř. do země pomocí kotevních lan a šikmých vzpěr (vzepření). Kotvení popř. vzepření, se provádí zpravidla rovnoměrně po celé ploše lešení ve styčnících, především v uzlech křížení úhlopříčného ztužení tak, aby se zamezilo výkyvům popř. deformacím lešení nebo jeho konstrukčních součástí. [8] Únosnost kotvení v provozních podmínkách ověřuje na stavbě organizace, která montuje lešení, a to tahoměrem, který je minimálně jednou ročně kalibrovaný (viz příloha č. 2). [8] Kotvení a kotvy se zkouší zkušebním zatížením rovným alespoň 1,2 násobku navrhovaného zatížení. [8] Počet zkoušek musí být nejméně: 10% z celkového počtu kotev při kotvení do betonu 30% z celkového počtu kotev při kotvení do ostatních materiálů, přičemž musí být zkoušeno minimálně 5 kotev. [8] 8.4 Zajištění pod místem práce ve výšce a v jeho okolí Prostory, nad kterými se pracuje, u nichž hrozí nebezpečí pádu osob nebo předmětů do hloubky (dále jen ohrožený prostor), je nutné vždy bezpečně zajistit. Tuto povinnost stanoví NV 362/2005 Sb

37 Zajištění ohroženého prostoru můžeme provést těmito způsoby: a) vyloučením provozu b) konstrukční ochranou proti pádu osob a předmětů v úrovni práce ve výškách nebo pod místem práce ve výškách c) ohrazením ohrožených prostorů dvoutyčovým zábradlím o výšce nejméně 1,1 m s tyčemi upevněnými na nosných sloupcích s dostatečnou stabilitou; pro práce nepřesahující rozsah jedné směny postačí jednotyčové zábradlí, popřípadě zábranou o výšce nejméně 1,1 m d) dozorem nad ohroženým prostorem zaměstnancem k tomu určeným, po celou dobu ohrožení. [4] Ohrožený prostor musí mít šířku od volného okraje pracoviště nejméně: a) 1,5 m při práci ve výšce od 3 m do 10 m b) 2 m při práci ve výšce od 10 m do 20 m c) 2,5 m při práci ve výšce od 20 m do 30 m d) 1/10 výšky objektu při práci ve výšce nad 30 m. Šířka ohroženého prostoru se vytyčuje od paty svislice, která prochází vnější hranou volného okraje pracoviště ve výšce. [4] 8.5 Přerušení prací ve výškách Zhotovitel přeruší práci, jakmile by její další pokračování vedlo k ohrožení životů nebo zdraví fyzických osob na staveništi nebo v jeho okolí, popřípadě k ohrožení majetku nebo životního prostředí vlivem nepříznivých povětrnostních vlivů, nevyhovujícího technického stavu konstrukce, živelné události nebo vlivem jiných nepředvídatelných událostí. Důvody pro přerušení práce posoudí a o přerušení práce rozhodne fyzická osoba pověřená zhotovitelem. [5] Při nepříznivé povětrnostní situaci je zaměstnavatel povinen zajistit přerušení prací. Za nepříznivou situaci, která výrazně zvyšuje nebezpečí pádu nebo sklouznutí, se při pracích ve výškách považuje: a) dohlednost menší než 30 m b) rychlost větru nad 8 m s -1 c) bouře, déšť, sněžení a tvoření námrazy d) teplota prostředí nižší než -10 C. [4]

38 8.6 Vedení dokumentace o stavbě lešení Montážní práce smí být zahájeny pouze po náležitém převzetí montážního pracoviště fyzickou osobou určenou k řízení montážních prací a odpovědnou za jejich provádění. O předání montážního pracoviště se vyhotoví písemný záznam. Zhotovitel montážních prací zajistí, aby montážní pracoviště umožňovalo bezpečné provádění montážních prací bez ohrožení fyzických osob a ostatních konstrukcí. [5] Konstrukce každého lešení musí být technicky dokumentována. Technická dokumentace musí být podle charakteru konstrukce zpracována v takovém rozsahu, aby spolehlivě: a) prokázala požadované vlastnosti konstrukce lešení po stránce statické, funkční a pracovní bezpečnosti b) umožnila bezpečné provedení konstrukce (montáž, demontáž, přemísťování) a bezpečné používání a údržbu lešení. [8] Lešení lze užívat pouze po úplném dokončení a náležitém předání do užívání. O předání a převzetí vyhotoví předávající na základě odborné prohlídky zápis (do stavebního deníku nebo jiného provozního dokladu), potvrzující úplné dokončení a vybavení dočasné stavební konstrukce. [8] Na lešení musí být umístěny tyto údaje: a) nosnost pracovních podlah v kg/m 2 b) název a adresa provozovatele c) popř. způsob použití lešení. [8] 9 Rizika Určení rizika patří v podstatě k těm nejdůležitějším činnostem při pohledu na bezpečnost osob, protože se od něj odvíjí celá strategie zamýšlené osobní ochrany pracovníků. Pro rychlou a úspěšnou orientaci k tomuto účelu slouží přílohy NV 495/2001 Sb. [9] OOPP proti pádu chrání uživatele proti důsledkům největšího rizika tj. volnému pádu v maximální možné míře. Nicméně zde existují některá zbytková rizika, jejich velikost je však ve srovnání s největším rizikem, proti kterému OOPP chrání, nesrovnatelně menší. [9]

39 9.1 Rizika při pracích ve výškách Tato rizika, vyplývají nejen z prací ve výškách a nad volnou hloubkou, ale také z používání OOPP, které sebou také nesou určitá zbytková rizika. Jsou to: nezachycený pád, propadnutí, sesunutí náraz na překážku v průběhu zachycení pádu zachycení pádu ve fyziologicky nevhodné poloze (poškození páteře) vyproštění uživatele (po zachycení pádu) za dobu delší než 20 minut nekvalifikované a nebezpečné používání OOPP pro práce ve výškách omezení nebo ztráta funkčnosti a bezpečnosti OOPP pro práce ve výškách nedostatečné pohodlí (způsobené špatným ergonomickým řešením) omezení možností horizontálního nebo vertikálního pohybu pád nářadí nebo materiálu na níže se nacházející osoby. [9] 9.2 Prevence rizik Zaměstnavatel je povinen vytvářet bezpečné a zdraví neohrožující pracovní prostředí a pracovní podmínky vhodnou organizací bezpečnosti a ochrany zdraví při práci a přijímáním opatření k předcházení rizikům. [10] Prevencí rizik se rozumí všechna opatření, vyplývající z právních a ostatních předpisů k zajištění bezpečnosti a ochrany zdraví při práci a z opatření zaměstnavatele, která mají za cíl předcházet rizikům, odstraňovat je nebo minimalizovat působení neodstranitelných rizik. [10] Zaměstnavatel je povinen soustavně vyhledávat nebezpečné činitele a procesy pracovního prostředí a pracovních podmínek, zjišťovat jejich příčiny a zdroje. Na základě tohoto zjištění vyhledávat a hodnotit rizika a přijímat opatření k jejich odstranění a provádět taková opatření, aby v důsledku příznivějších pracovních podmínek a úrovně rozhodujících faktorů práce, dosud zařazené podle zvláštního právního předpisu jako rizikové, mohly být zařazeny do kategorie nižší. [10] Není-li možné rizika odstranit, je zaměstnavatel povinen je vyhodnotit a přijmout opatření k omezení jejich působení tak, aby ohrožení bezpečnosti a zdraví zaměstnanců bylo minimalizováno. [10] 9.3 Opatření zajistit zaměstnancům ve vhodných intervalech školení (viz kapitola 11) následně vyžadovat dodržování všech požadavků na BOZP při práci ve výškách

40 zajistit pravidelné prohlídky a zkoušky systému zachycení pádu ve lhůtách stanovených výrobcem, nejméně však 1x za 2 roky před použitím systému zachycení pádu se vizuálně přesvědčit o kompletnosti, provozuschopnosti a bezvadném stavu správně stanovit místa kotvení OOPP proti pádu (viz kapitola 8) při přesunu na jiné místo upevnění zajistit, aby byl zaměstnanec stále zabezpečen proti pádu (např. výstupový tříbodový systém s tlumičem pádu, viz obr. 21). Obrázek 21 Tříbodový výstupový systém s tlumičem pádu [8] 10 Osobní ochranné pracovní prostředky Zaměstnavatel je povinen zajistit bezpečnost a ochranu zdraví zaměstnanců při práci s ohledem na rizika možného ohrožení jejich života a zdraví, která se týkají výkonu práce (dále jen rizika ). [10] Není-li možné rizika odstranit nebo dostatečně omezit prostředky kolektivní ochrany nebo opatřeními v oblasti organizace práce, je zaměstnavatel povinen poskytnout zaměstnancům osobní ochranné pracovní prostředky (dále jen OOPP ). OOPP jsou ochranné prostředky, které musí chránit zaměstnance před riziky, nesmí ohrožovat jejich zdraví, nesmí bránit při výkonu práce a musí splňovat požadavky stanovené v NV č. 21/2003 Sb. [10]

41 10.1 Pracovní oděv lešenáře Vybavení lešenáře v zimě (viz obr. 22): Zimní kotníková pevná obuv Zimní kombinéza Zimní bunda Signální vesta SGB Pracovní rukavice Ochranná přilba Zimní vložka do přilby Lešenářský kožený opasek s úchyty na nářadí (ocelová oka) V opasku (zasunuto v ocelových okách) lešenářské kladivo, račna, za opaskem zasunutý stáčecí metr Postroj, autoblok, karabina na zachycení autobloku [6] Vybavení lešenáře v létě (viz obr. 23): Pracovní kotníková pevná obuv Kalhoty, tričko, blůza Signální vesta SGB Pracovní rukavice Ochranná přilba Lešenářský kožený opasek s úchyty na nářadí (ocelová oka) V opasku (zasunuto v ocelových okách) lešenářské kladivo, račna, za opaskem zasunutý stáčecí metr Postroj, autoblok, karabina na zachycení autobloku [6]

42 Obrázek 22 Lešenář v zimě [6] Obrázek 23 Lešenář v létě [6] 10.2 OOPP proti pádu z výšky nebo do volné hloubky Zaměstnavatel přijímá technická a organizační opatření k zabránění pádu zaměstnanců z výšky nebo do hloubky, propadnutí nebo sklouznutí nebo k jejich bezpečnému zachycení (dále jen ochrana proti pádu ). [4] Ochranu proti pádu zajišťuje zaměstnavatel přednostně pomocí prostředků kolektivní ochrany, kterými jsou zejména technické konstrukce, například ochranná zábradlí a ohrazení, poklopy, záchytná lešení, ohrazení nebo sítě a dočasné stavební konstrukce, např. lešení nebo pracovní plošiny. [4] Systémy sestavené z těchto OOPP zabezpečují: a) zamezení pohybu do prostoru s rizikem volného pádu b) zachycení volného pádu, jeho utlumení a stabilizaci polohy pracovníka v zavěšení c) vytvoření a udržování horizontální nebo vertikální pracovní polohy d) záchranu. [9]

43 Složení běžně používané sestavy OOPP pro práci ve výškách: zachycovací postroj pevný zachycovač pádu s tlumičem pádové energie nebo bez tlumiče pádové energie nebo zatahovací zachycovač pádu s ocelovým lanem nebo textilním popruhem případně v kombinaci s dalšími bezpečnostními doplňky (prodlužovací popruh) karabiny. [8] Jednotlivé OOPP, které jsou součástí systému, zabraňující pádu lešenářů z výšky nebo do hloubky, jsou vyobrazeny na obrázcích Obrázek 24 Zachycovací postroj (celotělový)

44 Obrázek 25 Připojení zatahovacího zachycovače pádu s karabinou Obrázek 26 Zatahovací zachycovač pádu s karabinou

45 Obrázek 27 Nasazení karabiny na konstrukci Obrázek 28 Zajištění pracovníka proti pádu z výšky

46 Zásady bezpečného používání OOPP pro práci ve výškách: na OOPP se nesmí provádět žádné změny a doplnění musí být zajištěna kompatibilita jednotlivých součástí OOPP, pokud jsou sestavovány do systému uživatel musí před použitím provést kontrolu OOPP OOPP nesmí být z bezpečnostních důvodů používán, jakmile se objeví jakákoliv pochybnost o jeho kvalitě nebo pokud došlo k zachycení pádu místo kotvení musí být dostatečně únosné (min. pevnost 10 kn) a zvolené tak, aby délka pádu byla co nejkratší a aby byl omezen kývavý pohyb při případném pádu dále musí být tento kotvící bod zvolen tak, aby byl pod uživatelem OOPP dostatečný volný prostor a nedošlo k zranění vlivem nárazu na překážku (terén, podlaha, konstrukce) OOPP proti pádu musí být homologované a opatřené značkou CE. [8,9] 11 Školení zaměstnanců Obsah a četnost školení s ohledem na nová nebo změněná rizika práce, způsob ověřovaní znalostí a dovedností účastníků školení a vedení dokumentace o školení stanoví zaměstnavatel, tuto povinnost mu ukládá z. č. 262/2006 Sb. zákoník práce. Zaměstnavatel je povinen zajistit školení o předpisech k zajištění BOZP, které doplňuje jejich odborné předpoklady a požadavky pro výkon práce, které se týkají jimi vykonávané práce a vztahují se k rizikům, s nimiž může zaměstnanec přijít do styku na pracovišti, na kterém je práce vykonávána, a soustavně vyžadovat a kontrolovat jejich dodržování. [10] Provádět montáž, demontáž nebo podstatným způsobem přestavovat lešení mohou pouze zaměstnanci, kteří byli vyškoleni a jejich znalosti a dovednosti byly ověřeny. Školení zahrnuje osvojení si znalostí a dovedností, jako jsou: pochopení návodu na montáž, demontáž nebo přestavbu použitého lešení bezpečnost práce během montáže, demontáže nebo přestavby příslušného lešení seznámení s riziky, vyplývajícími z práce ve výškách a nad volnou hloubkou opatření k ochraně před rizikem pádu osob nebo předmětů, použití OOPP pro zajištění proti pádu (návod na použití, homologace CE) a zvláště pak vyproštění postiženého při mimořádných událostech

47 opatření v případě změn povětrnostní situace, která by mohla nepříznivě ovlivnit bezpečnost použitého lešení přípustná zatížení, další rizika, která mohou být spojena s montáží, demontáží nebo přestavbou základní všeobecné znalosti o předpisech, které se týkají dočasných stavebních konstrukcí (lešenářské normy) předpisy NV 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích opatření k ochraně před dalšími riziky na stavbě, ochranná přilba, signální vesta, pracovní rukavice, pracovní oděv, bezpečnostní obuv, ochranné brýle a proškolení o návodu na použití a údržbu zásady první pomoci při úrazech. [8,10] Toto školení zaměstnavatel zajistí při nástupu zaměstnance do práce, a dále pak: při změně pracovního zařazení nebo druhu práce při zavedení nové technologie nebo změny výrobních a pracovních prostředků nebo změny technologických a pracovních postupů v případech, které mají nebo mohou mít zásadní vliv na bezpečnost a ochranu zdraví při práci; toto školení musí být provedeno bez zbytečného odkladu. [10] 12 Zakázané manipulace V závěru bych chtěl ještě uvést několik nejčastějších přestupků v praxi, kdy dochází k vážným porušení BOZP ve výškách a nad volnou hloubkou, které vedou k závažným pracovním úrazům zaměstnanců, patří zde např.: opakované nedodržování používání osobního zajištění pracovníků ve výškách proti pádu (viz obr ) nerespektování návodu na používání lešení SPRINT, k výstupu na lešení slouží pole s výstupovým poklopem a integrovaným žebříkem (viz obr. 32) nezajištěný prostor ochranným zábradlím mezi podlahou lešení a vnitřním okrajem stavby, který je větší než 250 mm (viz obr. 33) nezajištěný prostor ochranným zábradlím mezi podlahou lešení a vnitřním okrajem stavby, který je větší než 250 mm, a dále podlaha, která je namontována v rozporu s návodem na montáž lešení SPRINT (viz obr. 34)

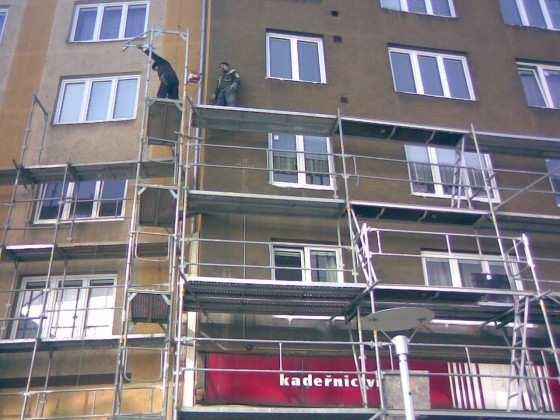

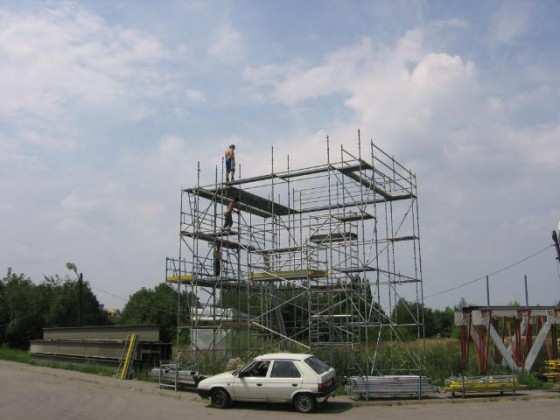

48 Obrázek 29 Nedodržování používání osobního zajištění pracovníků ve výškách proti pádu I Obrázek 30 Nedodržování používání osobního zajištění pracovníků ve výškách proti pádu II

49 Obrázek 31 Nedodržování používání osobního zajištění pracovníků ve výškách proti pádu III Obrázek 32 Porušení návodu k výstupu na lešení

50 Obrázek 33 Nezajištěný prostor ochranným zábradlím mezi podlahou lešení a vnitřním okrajem stavby Obrázek 34 Nezajištěný prostor ochranným zábradlím (viz výše) a dále podlaha, která je namontována v rozporu s návodem

51 13 Závěr V mé práci jsem uvedl všechny podstatné zásady pro dodržování BOZP ve výškách a nad volnou hloubkou při montáži a demontáži lešení a pracích na něm. Vznikl tak stručný a přehledný průřez platnou legislativou v ČR s platnými českými technickými normami a návodem na použití s pokyny pro údržbu a provoz lešení SPRINT od výrobce. Při dodržování všech povinností, uvedených v tomto dokumentu by měla společnost SGB Hünnebeck předcházet úrazům a minimalizovat tak možnost poškození zdraví svých zaměstnanců při práci ve výškách. Na základě mých návštěv ve společnosti SGB Hünnebeck jsem přesvědčen, že bezpečnost zaměstnanců včetně prevence rizik je zajišťována na vysoké úrovni. Přesto během doby, kdy jsem tuto společnost navštěvoval, došlo k vážnému úrazu zaměstnance pádem z výšky. Jak je to teda možné? Je třeba si uvědomit, že riziko, vyplývající z lidského faktoru, je neodstranitelné. Člověk je tvor chybující. Myslím si, že problém je v tom, že zaměstnanci, pracující denně ve výškách, si po čase zvyknou na možná rizika pádu do takové míry, že si je přestanou dostatečně uvědomovat a vnímat je. Vznikají pak úrazy z často triviálních pochybení. Proto navrhuji, aby interval školení BOZP a prevence rizik byl zkrácen ze současného 1 x do roka na 1 x za 6 měsíců. Dále navrhuji, aby součástí tohoto školení bylo seznámení zaměstnanců se všemi úrazy na pracovišti za uplynulých 6 měsíců, a to jak s příčinami, tak i důsledky těchto úrazů, a aby bylo při přijímání nových uchazečů pro práci ve výškách také přihlíženo k jejich psychickým a fyzickým předpokladům pro vykonávání této práce. Je nezbytné, aby si všichni zaměstnanci, pracující ve výškách, uvědomovali, jaká rizika jejich zaměstnání přináší, že používání osobních prostředků zachycujících pád není samoúčelné a hlavně, že zdraví je dar nejcennější!

52 14 Seznam použité literatury [1] ČSN Lešení-společná ustanovení. Praha: Český normalizační institut, [2] ČSN Ochranné a záchytné konstrukce-změna Z4. Praha: Český normalizační institut, [3] ČSN EN Dočasné stavební konstrukce-část první: Pracovní lešení- Požadavky na provedení a obecný návrh. Praha: Český normalizační institut, [4] NV č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky [5] NV č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích [6] Portál společnosti SGB Hünnebeck Cz s.r.o., [online], [cit ]. URL:< [7] RUCKÝ, E. Průmyslové lezectví a záchranářství. Ostrava: Edice SPBI Spektrum, ISBN [8] Technické materiály SGB Hünnebeck Cz [9] VOJTA, Z.; RUCKÝ, E. Osobní ochranné pracovní pomůcky. Ostrava: Edice SPBI Spektrum, ISBN [10] Zákon č. 262/2006 Sb., zákoník práce [11] Zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci) 15 Seznam obrázků Obrázek 1 SGB ve světě... 8 Obrázek 2 SGB v ČR (Plzeň, Praha, Pardubice, Brno, Olomouc, Ostrava)... 8 Obrázek 3 Volná průchozí šířka rámů s kotvením Obrázek 4 Parametry a názvosloví komponent lešení Obrázek 5 Použití roznášecích desek pod stavitelnými patkami Obrázek 6 Nasazení rámu na stavitelnou patku Obrázek 7 Osazení prvního zábradlového rámu Obrázek 8 První pole s osazeným zábradlovým rámem, ztužením se spojkou a podlahou

53 Obrázek 9 Založení na skloněném terénu Obrázek 10 Příklad sestavy lešení s výstupem Obrázek 11 Bezpečnostní pomůcky Obrázek 12 První fáze montáže následujícího patra lešení Obrázek 13 Osazení pomocného zábradlí pro vedení bezpečnostního pásu Obrázek 14 Osazení druhého rámu Obrázek 15 Osazení zábradlí mezi rámy Obrázek 16 Pokračování montáže patra Obrázek 17 Pohled na osazení rohového pole zarážek Obrázek 18 Detail uchycení kotvy Obrázek 19 Řešení rohového pole Obrázek 20 Montáž s pomocí montážní věže Obrázek 21 Tříbodový výstupový systém s tlumičem pádu Obrázek 22 Lešenář v zimě Obrázek 23 Lešenář v létě 42 Obrázek 24 Zachycovací postroj (celotělový) Obrázek 25 Připojení zatahovacího zachycovače pádu s karabinou Obrázek 26 Zatahovací zachycovač pádu s karabinou Obrázek 27 Nasazení karabiny na konstrukci Obrázek 28 Zajištění pracovníka proti pádu z výšky Obrázek 29 Nedodržování používání osobního zajištění pracovníků ve výškách proti pádu I Obrázek 30 Nedodržování používání osobního zajištění pracovníků ve výškách proti pádu II Obrázek 31 Nedodržování používání osobního zajištění pracovníků ve výškách proti pádu III Obrázek 32 Porušení návodu k výstupu na lešení Obrázek 33 Nezajištěný prostor ochranným zábradlím mezi podlahou lešení a vnitřním okrajem stavby Obrázek 34 Nezajištěný prostor ochranným zábradlím (viz výše) a dále podlaha, která je namontována v rozporu s návodem

54 16 Seznam tabulek Tabulka 1 Podmínky způsobilosti pracovníků pro lešenářské práce v ČR Seznam příloh Příloha 1: Aplikace kotvení Příloha 2: Tahoměr BUK

55 Stanovení podmínek pro zajištění bezpečnosti práce při montáži a demontáži lešení typu SPRINT fasádní rámové lešení u firmy SGB Hünnebeck CZ spol. s r.o. Příloha č. 1 Aplikace kotvení Student: Stanislav Kanclíř

56

57

58

59

60

61

62

63

64

65

66

67 Stanovení podmínek pro zajištění bezpečnosti práce při montáži a demontáži lešení typu SPRINT fasádní rámové lešení u firmy SGB Hünnebeck CZ spol. s r.o. Příloha č. 2 Tahoměr BUK-02 Student: Stanislav Kanclíř

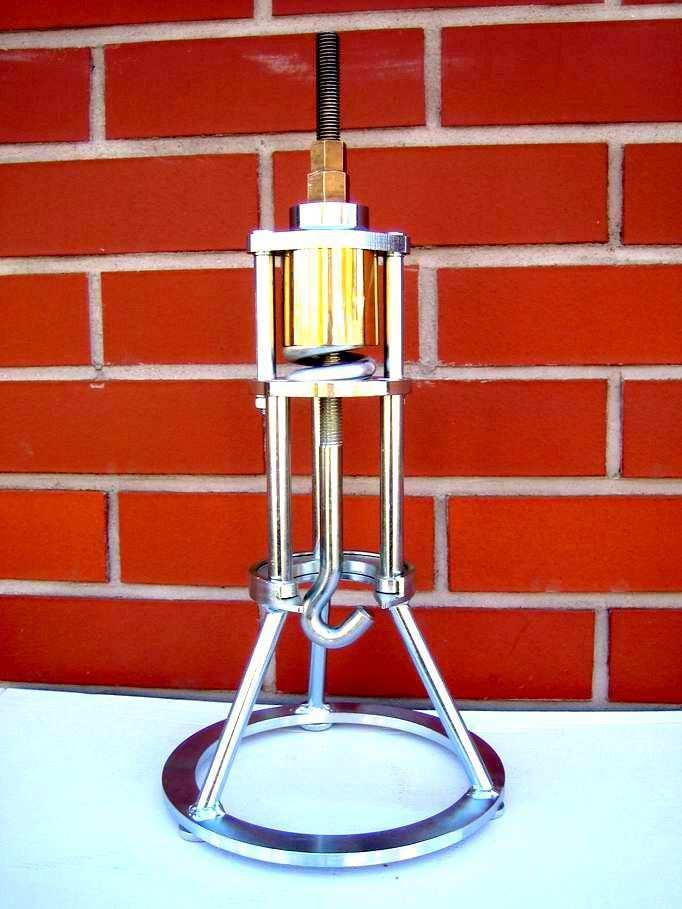

68 VŽDY NÁPAD NAVÍC PRO VAŠI BEZPEČNOST Univerzální měřící zařízení TAHOMĚR BUK 02 kotevních vrutů lešení při kotvení lešení k fasádě kotvení konzol kotvení podpor pro ověřování únosnosti závěsných háků, sloužících k upevňování těžkých břemen pro chrámové, či kongresové lustry opony kladky závěsné plošiny Představujeme Vám mechanické měřící zařízení, které jednoduchým a velmi spolehlivým způsobem měří tahovou sílu. TAHOMĚR BUK 02 byl vyvinut v České republice a svými vlastnostmi a spolehlivostí přesvědčil mnoho uživatelů nejen v České republice, ale i v zahraničí. Toto zařízení ocení zejména stavební a lešenářské firmy a dále firmy, které si potřebují ověřit pevnost ukotvení pro rozličné účely. Statický výpočet určí únosnost kotev a TAHOMĚR BUK-02 tuto únosnost spolehlivě ověří. Takto získá uživatel jistotu, že dodrží předepsané hodnoty a tím i bezpečnost. TAHOMĚR BUK 02 je schválen Českým výzkumným úřadem bezpečnosti práce Praha a je certifikován. Berufsgenossenchaftliches Institut für Arbeitssicherheit, Hannover Nr

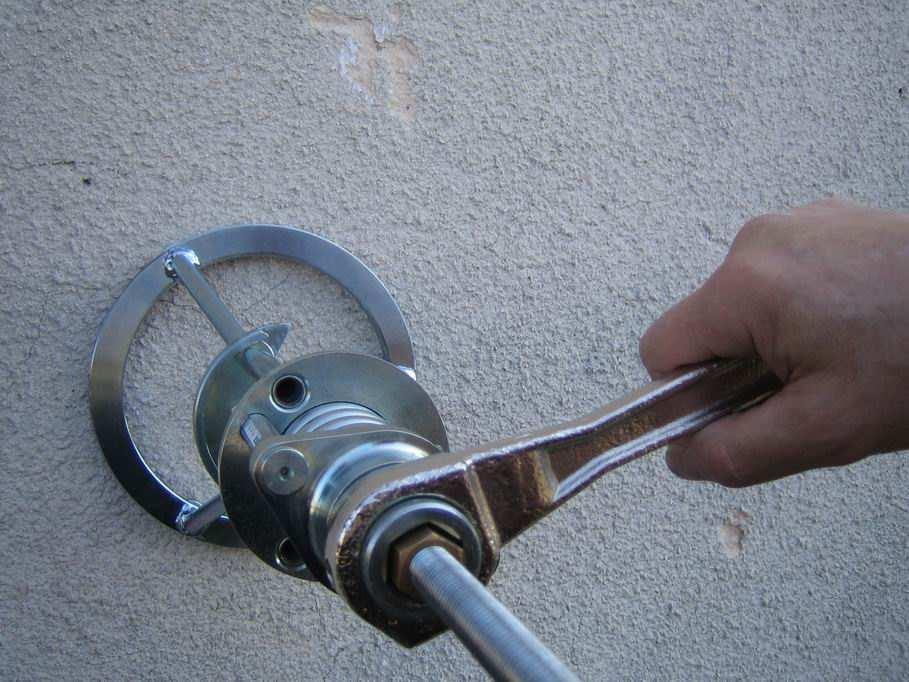

69 Použití Tahoměru BUK-02 je velmi jednoduché 1) Nejdříve provedeme montáž kotevního vrutu do zdi a to buď mechanickým způsobem (hmoždinka) nebo chemickou kotvou. 2) Uchycení háku TAHOMĚRU BUK-02 do oka kotevního vrutu. 3) Pomocí lešenářského ráčnového klíče utahováním TAHOMĚRU BUK-02 vyvineme požadovanou sílu, kterou okamžitě odečítáme na stupnici. Pro univerzálnost můžeme použít lešenářský nebo stranový klíč pro průměr 19 nebo 22. Nyní máte jistotu, že Vaše lešení je dokonale ukotvené a že kotvy snesou sílu, kterou jste pomocí TAHOMĚRU vyvinuli. Technické údaje TAHOMĚRU BUK 02 Výška 390 mm Průměr Rozsah zdvihu háku Hmotnost Měřící rozsah 210 mm (kruh podstavy) 160 mm 3,6 kg N N Výroba, distribuce, servis LEŠKO Praha 9 tel , fax lesko@lesko.cz
