KATALOGOVÝ LIST KM 0039/96b STŘÍŠKY SPIRO Vydání: 8/07 Strana: 1 Stran: 2

Rozměr: px
Začít zobrazení ze stránky:

Download "KATALOGOVÝ LIST KM 0039/96b STŘÍŠKY SPIRO Vydání: 8/07 Strana: 1 Stran: 2"

Transkript

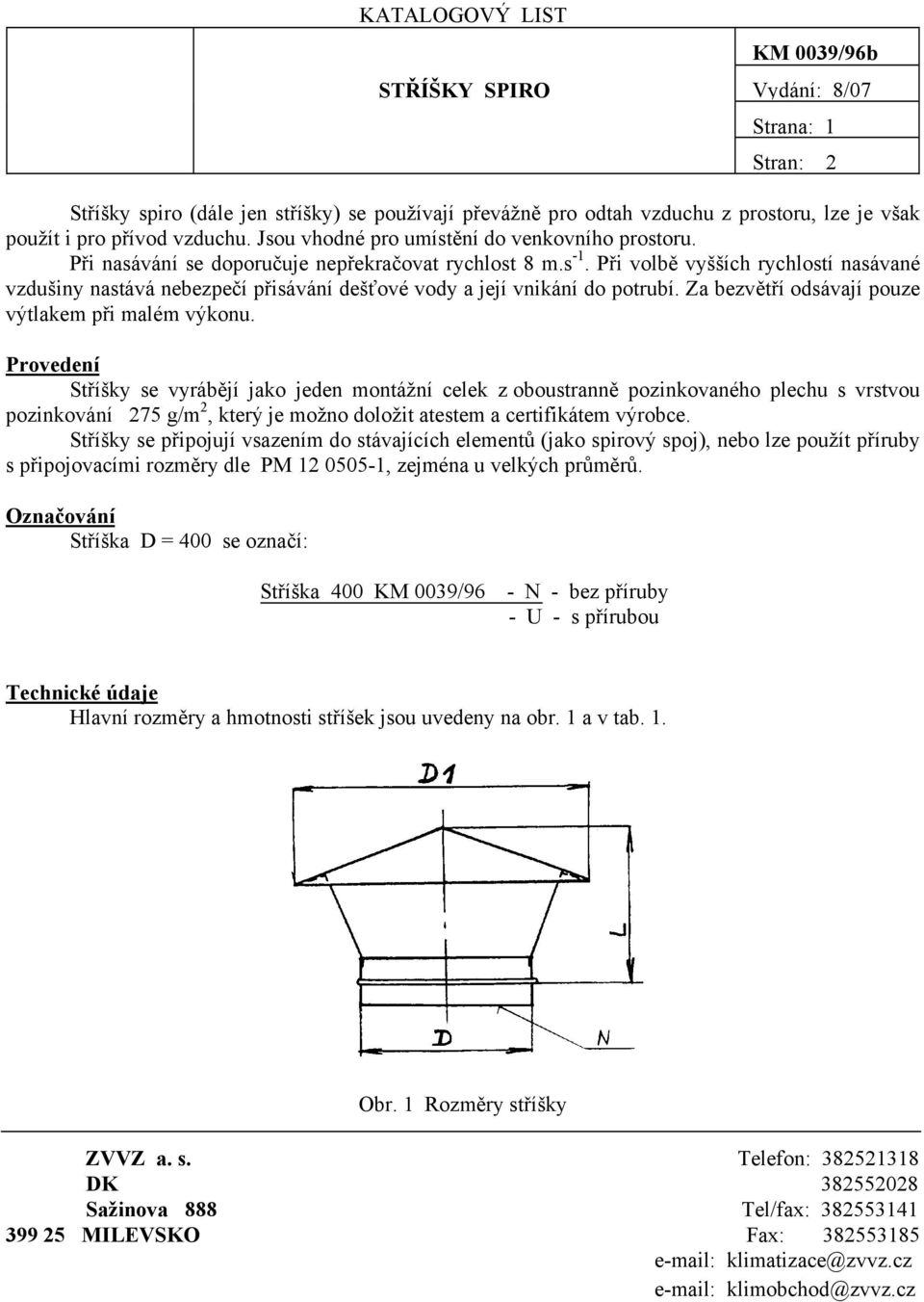

1 KATALOGOVÝ LIST KM 0039/96b STŘÍŠKY SPIRO Vydání: 8/07 Strana: 1 Stran: 2 Stříšky spiro (dále jen stříšky) se používají převážně pro odtah vzduchu z prostoru, lze je však použít i pro přívod vzduchu. Jsou vhodné pro umístění do venkovního prostoru. Při nasávání se doporučuje nepřekračovat rychlost 8 m.s -1. Při volbě vyšších rychlostí nasávané vzdušiny nastává nebezpečí přisávání dešťové vody a její vnikání do potrubí. Za bezvětří odsávají pouze výtlakem při malém výkonu. Provedení Stříšky se vyrábějí jako jeden montážní celek z oboustranně pozinkovaného plechu s vrstvou pozinkování 275 g/m 2, který je možno doložit atestem a certifikátem výrobce. Stříšky se připojují vsazením do stávajících elementů (jako spirový spoj), nebo lze použít příruby s připojovacími rozměry dle PM , zejména u velkých průměrů. Označování Stříška D = 400 se označí: Stříška 400 KM 0039/96 - N - bez příruby - U - s přírubou Technické údaje Hlavní rozměry a hmotnosti stříšek jsou uvedeny na obr. 1 a v tab. 1. Obr. 1 Rozměry stříšky ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax:

2 Tab. 1 HLAVNÍ ROZMĚRY (mm) A HMOTNOSTI (kg) STŘÍŠEK D D 1 L Hmotnost D D 1 L Hmotnost , , , , , , , , , , , , , , , , , , , , , , ,30 ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: KM 0039/96b

3 NÁVOD K POUŽÍVÁNÍ STŘÍŠKY SPIRO Číslo podkladu: KM 0039/96b Příloha 1 Počet stran: 3 SRPEN 2007

4 Příloha 1 ke KM 0039/96b 1 ÚVOD 1.1 Návod k používání (dále jen návod) je určen všem uživatelům stříšek spiro (dále jen stříšky). Návod obsahuje pokyny pro bezpečnost, dodávání, dopravu, přejímání, skladování, montáž, manipulaci, údržbu a likvidaci stříšek. 1.2 Čištění a údržbu stříšek smí provádět pouze poučení a zaškolení pracovníci podle pokynů a pod dohledem odpovědného pracovníka, v souladu s tímto návodem. 2 BEZPEČNOST 2.1 Bezpečnost je podmíněna kvalitou montáže do systému potrubního rozvodu. 3 DODÁVÁNÍ, DOPRAVA, PŘEJÍMÁNÍ A SKLADOVÁNÍ 3.1 Dodávání V rozsahu dodávky je kompletní stříška a průvodní technická dokumentace Průvodní technická dokumentace obsahuje: a) dodací list, b) seznam dokumentace, c) osvědčení o jakosti a kompletnosti dodávky, d) katalogový list vč. přílohy 1 - návod k používání. 3.2 Doprava dle požadavku odběratele - stříšky se dopravují volně 3.3 Přejímání Rozsah a způsob přejímky se provádí podle ujednání (smlouvy) mezi dodavatelem a odběratelem Při přejímce je nutné zkontrolovat, zda výrobek byl dodán v dohodnutém provedení a rozsahu (viz čl ) a včetně průvodní technické dokumentace (viz čl ), zda nebyl poškozen při dopravě. 3.4 Skladování Stříšky se skladují volně pod přístřeškem, nebo krátkodobě na volné ploše (do 15 dnů) - (chránit před mechanickým poškozením). 4 MONTÁŽ A INSTALACE 4.1 Zahájení montáže Před zahájením montáže je nutné zkontrolovat, zda byly stříšky uskladněny podle podmínek uvedených v čl Montáž stříšek musí být provedena odborným pracovníkem při dodržení všech bezpečnostních předpisů a norem

5 Příloha 1 ke KM 0039/96b Se stříškami se manipuluje ručně v kožených rukavicích nebo pomocí manipulační techniky. Manipulační technika nebo manipulační a vázací prostředky nesmí být příčinou zhoršení jakosti výrobku. Při manipulaci se stříškami je zakázáno: - shazovat je z dopravního prostředku, házet s nimi, vláčet je po zemi apod., Pracovníci, kteří vykonávají manipulaci se stříškami nebo se na ní podílejí: - jsou odpovědni za ochranu výrobků před poškozením a záměnou nebo ztrátou identifikace, - musí při manipulaci dbát bezpečnostních předpisů Stříšky s přírubou se upevňují na koncový díl pomocí šroubů, matic a vějířovitých podložek. Instalace stříšek musí být provedena v souladu s prováděcím projektem. Ukotvení předepíše projektant. 5 PROVOZ 5.1 Do provozu se uvádí klimatizační zařízení jako celek. 6 LIKVIDACE 6.1 Po uplynutí životnosti stříšek a jejich následné likvidaci je nutné postupovat podle předpisů platných v zemi jejich uživatele. 6.2 Likvidace stříšek se provádí šrotací. 7 ZÁRUKY 7.1 Doba záruky je dána smlouvou mezi výrobcem a odběratelem. 7.2 Jakýkoliv zásah do konstrukce stříšek a jejich manipulování a provozování v rozporu s tímto návodem činí záruku neplatnou. Souvisící normy a předpisy DODATEK PM Připojovací rozměry vzduchotechnických spojů. Část 1: Příruby kruhové KM Potrubí spiro Zpracovatel: ZVVZ a. s. - DK - TPVK - ÚT - NOR ZVVZ a. s. - Sažinova Milevsko - 3 -

Stříška 100 KM 0049/98. Stříška 100 KM 0049/98 - s přírubou. Stříška 100 KM 0049/98 - bez ochranného pletiva

Stříška 100 KM 0049/98. Stříška 100 KM 0049/98 - s přírubou. Stříška 100 KM 0049/98 - bez ochranného pletiva KATALOGOVÝ LIST KM 0049/98b PROTIDEŠŤOVÉ STŘÍŠKY Vydání: 8/07 S OCHRANNÝM PLETIVEM Strana: 1 Stran: 2 Protidešťové stříšky s ochranným pozinkovaným pletivem (dále jen stříšky) se používají pro přívod i
