1 Přehled produktů společnosti S PoweR product s.r.o. Omnitron s.r.o. Květen 2012

2

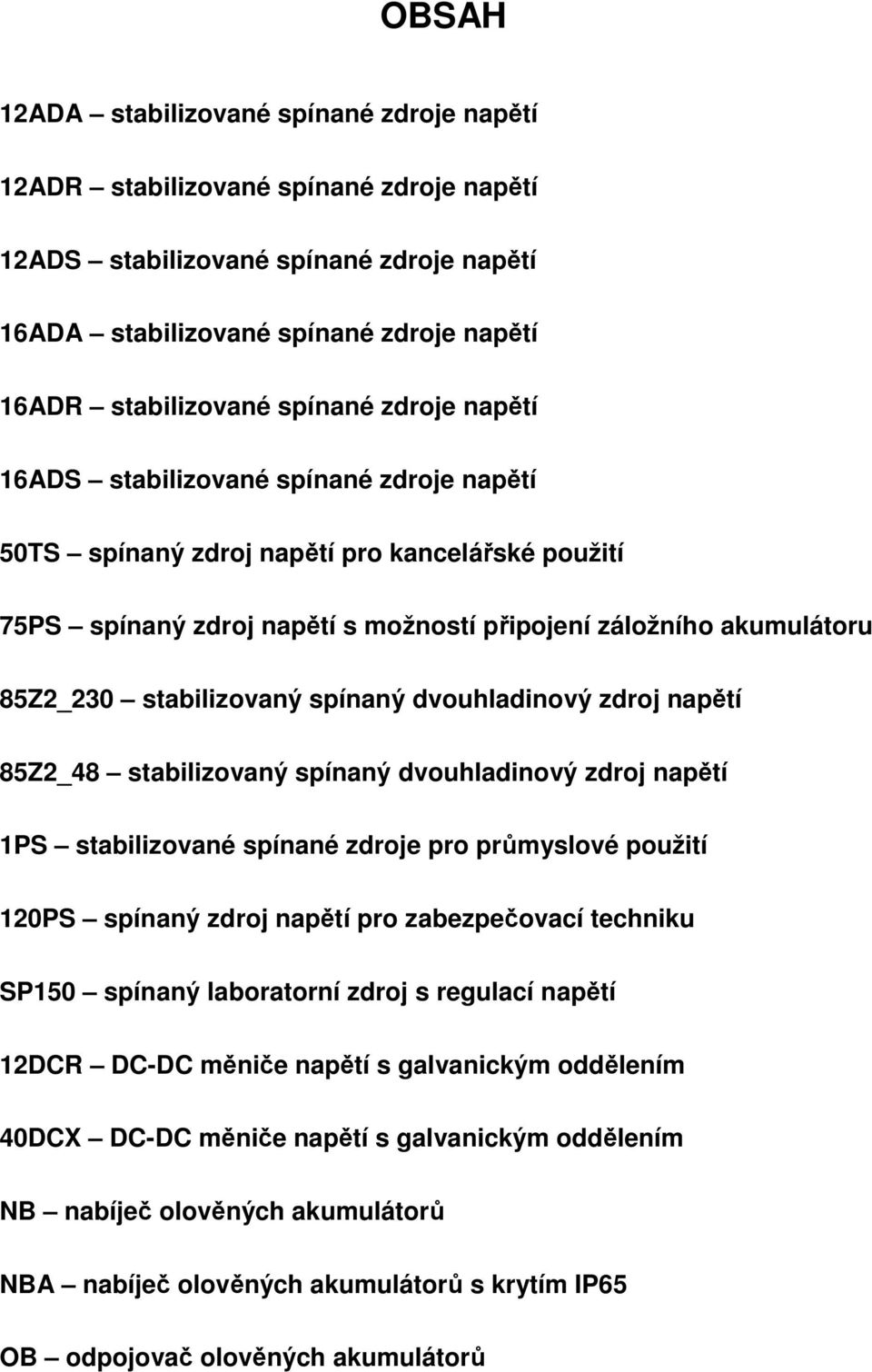

3 OBSAH 12ADA stabilizované spínané zdroje napětí 12ADR stabilizované spínané zdroje napětí 12ADS stabilizované spínané zdroje napětí 16ADA stabilizované spínané zdroje napětí 16ADR stabilizované spínané zdroje napětí 16ADS stabilizované spínané zdroje napětí 50TS spínaný zdroj napětí pro kancelářské použití 75PS spínaný zdroj napětí s možností připojení záložního akumulátoru 85Z2_230 stabilizovaný spínaný dvouhladinový zdroj napětí 85Z2_48 stabilizovaný spínaný dvouhladinový zdroj napětí 1PS stabilizované spínané zdroje pro průmyslové použití 120PS spínaný zdroj napětí pro zabezpečovací techniku SP150 spínaný laboratorní zdroj s regulací napětí 12DCR DC-DC měniče napětí s galvanickým oddělením 40DCX DC-DC měniče napětí s galvanickým oddělením NB nabíječ olověných akumulátorů NBA nabíječ olověných akumulátorů s krytím IP65 OB odpojovač olověných akumulátorů

4

5 S PoweR product s.r.o. 12ADA stabilizované spínané zdroje napětí Výstupní výkon do 12W Upevnění samolepkou Stabilizované výstupní napětí Rozsah výstupních napětí 3,1V - 48V Maximální výstupní proud 1A Vstup síťová dvoulinka 30cm Výstup izolovaná dvoulinka 30cm Krytí IP20 Technická specifikace Vstupní napětí V AC Tyto zdroje jsou určeny k obecnému Pracovní teplota -15 C až +40 C použití na napájení elektrických a Ochrana proti zkratu na výstupu <1 min. (krátkodobá) elektronických zařízení stejnosměrným Odolnost proti průrazu 3000 V AC napětím v krytých prostorách bez Krytí IP20 nebezpečí exploze. Výstup je galvanicky Rozměry mm oddělený, proto je možné použít je ve Hmotnost 80 g funkci zdroje záporného napětí, zdroje Elektrická bezpečnost EN :2003 symetrického napájení nebo jako EN A1:2002 dvouhladinové zdroje. Výstupní napětí EMC EN :2002 může být v rozsahu 3,1 V až 48 V. EN :2000+A1:2003 Jmenovité výstupní napětí a příslušné EN :2003 max. výstupní proudy jsou uvedené v tabulce. Měnič je chráněn proti zkratu na výstupu. Připojení vstupních vodičů je realizováno pomocí dvouvodičové linky s dvojitou izolací. Na výstupu je červeně černá dvoulinka. Způsob upevnění samolepící páskou, bez použití nástrojů a bez vrtání, je s výhodou využitelný zejména při dodatečné montáži do elektrických a elektronických zařízení, například při umístnění zdroje přímo do krytu bezpečnostní kamery. Na přání zákazníka je možné vyrobit již od malých sérií zdroje s výstupním napětím a proudem dle požadavků v rozmezí uvedeném v popisu (po konzultaci s výrobcem). Přehled všech běžně vyráběných typů 12ADA Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 12ADA030/10.xx 3,1 1,00 2 <70 <100 12ADA050/10.xx 5,0 1,00 2 <70 <100 12ADA069/10.xx 6,9 1,00 2 <70 <100 12ADA090/10.xx 9,0 1,00 1 <50 <100 12ADA120/10.xx 12,0 1,00 1 <50 <100 12ADA138/08.xx 13,8 0,80 1 <50 <100 12ADA150/07.xx 15,0 0,70 1 <60 <100 12ADA180/06.xx 18,0 0,60 1 <60 <100 12ADA240/04.xx 24,0 0,40 1 <60 <100 12ADA276/03.xx 27,6 0,30 1 <60 <100 12ADA480/02.xx 48,0 0,25 1 <70 <100

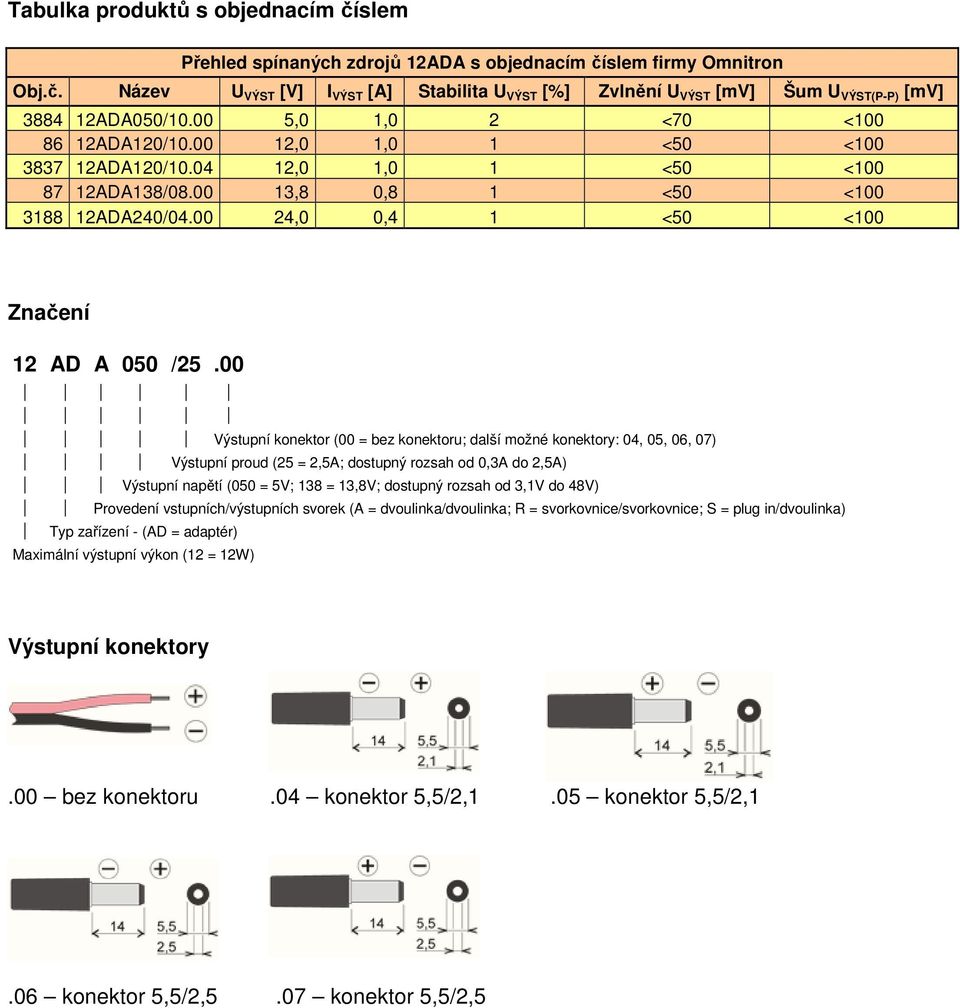

6 Tabulka produktů s objednacím číslem Přehled spínaných zdrojů 12ADA s objednacím číslem firmy Omnitron Obj.č. Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] ADA050/ ,0 1,0 2 <70 < ADA120/ ,0 1,0 1 <50 < ADA120/ ,0 1,0 1 <50 < ADA138/ ,8 0,8 1 <50 < ADA240/ ,0 0,4 1 <50 <100 Značení 12 AD A 050 /25.00 Výstupní konektor (00 = bez konektoru; další možné konektory: 04, 05, 06, 07) Výstupní proud (25 = 2,5A; dostupný rozsah od 0,3A do 2,5A) Výstupní napětí (050 = 5V; 138 = 13,8V; dostupný rozsah od 3,1V do 48V) Provedení vstupních/výstupních svorek (A = dvoulinka/dvoulinka; R = svorkovnice/svorkovnice; S = plug in/dvoulinka) Typ zařízení - (AD = adaptér) Maximální výstupní výkon (12 = 12W) Výstupní konektory.00 bez konektoru.04 konektor 5,5/2,1.05 konektor 5,5/2,1.06 konektor 5,5/2,5.07 konektor 5,5/2,5

7 S PoweR product s.r.o. 12ADR stabilizované spínané zdroje napětí Výstupní výkon do 12W Upevnění na DIN lištu Stabilizované výstupné napětí Rozsah výstupních napětí 3,1V - 48V Maximální výstupní proud 1A Vstup svorkovnice Výstup svorkovnice Krytí IP00 Technická specifikace Vstupní napětí V AC Tyto zdroje jsou určené k obecnému Pracovní teplota -15 C až +40 C použití na napájení elektrických a Ochrana proti zkratu na výstupu <1 min. (krátkodobá) elektronických zařízení stejnosměrným Odolnost vůči průrazu 3000 V AC napětím v krytých prostorách bez Krytí IP00 nebezpečí exploze. Výstupní napětí může Rozměry mm být v rozsahu 3,1 V až 48 V. Konstrukčně Hmotnost 85 g je zdroj vyhotoven na upevnění na DIN Elektrická bezpečnost EN :2003 lištu, což ho předurčuje na montáž do EN A1:2002 rozváděče. Připojení vstupních a EN :2002 EMC výstupních vodičů je realizováno pomocí EN :2000+A1:2003 svorkovnic. Vstupní a výstupní svorky EN :2003 nejsou kryté proti dotyku nebezpečného napětí. Krytí vstupních svorek musí zabezpečit odběratel. Jmenovité výstupní napětí a příslušné max. výstupní proudy jsou uvedené v tabulce. Měnič je chráněn proti zkratu na výstupu. Na přání zákazníka je možné vyrobit již od malých sérií zdroje s výstupním napětím a proudem dle požadavků v rozmezí uvedeném v popisu (po konzultaci s výrobcem). Přehled všech běžně vyráběných typů 12ADR Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 12ADR030/10.xx 3,1 1,00 2 <70 <100 12ADR050/10.xx 5,0 1,00 2 <70 <100 12ADR069/10.xx 6,9 1,00 2 <70 <100 12ADR090/10.xx 9,0 1,00 1 <50 <100 12ADR120/10.xx 12,0 1,00 1 <50 <100 12ADR138/08.xx 13,8 0,80 1 <50 <100 12ADR150/07.xx 15,0 0,70 1 <60 <100 12ADR180/06.xx 18,0 0,60 1 <60 <100 12ADR240/04.xx 24,0 0,40 1 <60 <100 12ADR276/03.xx 27,6 0,30 1 <60 <100 12ADR480/02.xx 48,0 0,25 1 <70 <100

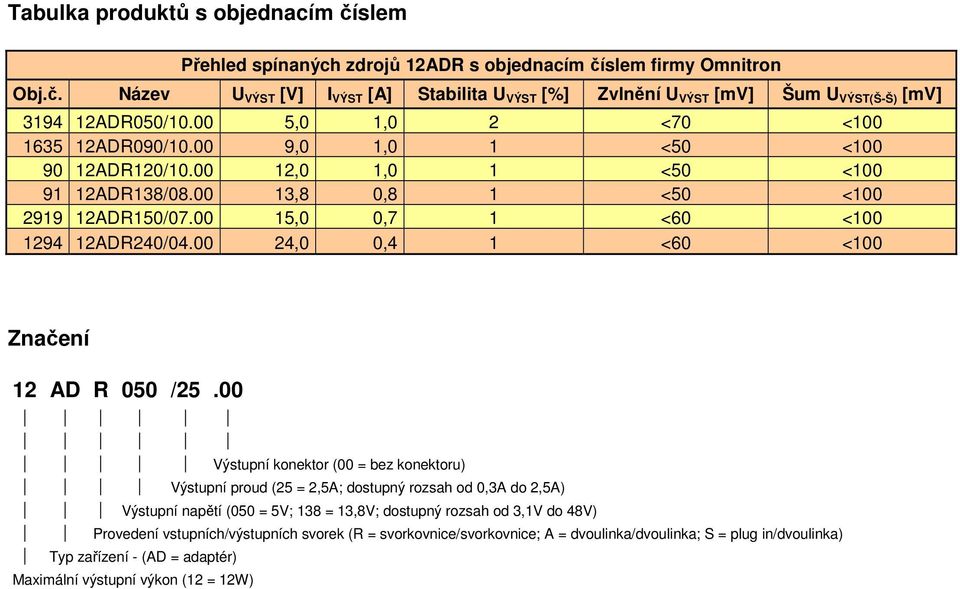

8 Tabulka produktů s objednacím číslem Přehled spínaných zdrojů 12ADR s objednacím číslem firmy Omnitron Obj.č. Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(Š-Š) [mv] ADR050/ ,0 1,0 2 <70 < ADR090/ ,0 1,0 1 <50 < ADR120/ ,0 1,0 1 <50 < ADR138/ ,8 0,8 1 <50 < ADR150/ ,0 0,7 1 <60 < ADR240/ ,0 0,4 1 <60 <100 Značení 12 AD R 050 /25.00 Výstupní konektor (00 = bez konektoru) Výstupní proud (25 = 2,5A; dostupný rozsah od 0,3A do 2,5A) Výstupní napětí (050 = 5V; 138 = 13,8V; dostupný rozsah od 3,1V do 48V) Provedení vstupních/výstupních svorek (R = svorkovnice/svorkovnice; A = dvoulinka/dvoulinka; S = plug in/dvoulinka) Typ zařízení - (AD = adaptér) Maximální výstupní výkon (12 = 12W)

9 S PoweR product s.r.o. 12ADS stabilizované spínané zdroje napětí Výstupní výkon do 12W Stabilizované výstupní napětí Rozsah výstupních napětí 3,1V - 48V Maximální výstupní proud 1A Adaptéry se připojují do síťové zásuvky Výstup izolovaná dvoulinka 1,5m Krytí IP20 Technická specifikace Vstupní napětí Pracovní teplota V AC -15 C až +40 C Tyto zdroje jsou určené k obecnému použití na napájení elektronických Ochrana proti zkratu na výstupu <1 min. (krátkodobá) zařízení stejnosměrným napětím Odolnost proti průrazu Krytí Rozměry 3000 V AC IP mm umístněných v krytých prostorách bez nebezpečí exploze. Výstupné napětí může být v rozsahu 3,1 V až 48 V. Hmotnost 90 g Adaptéry se vyznačují malou Elektrická bezpečnost EN :2003 hmotností a vysokou účinností. EN A1:2002 Jmenovité výstupní napětí a příslušné EMC EN :2002 max. výstupní proudy jsou uvedené v EN :2000+A1:2003 tabulce. Měnič je chráněn proti zkratu EN :2003 na výstupu. Na přání zákazníka je možné vyrobit již od malých sérií zdroje s výstupním napětím a proudem dle požadavků v rozmezí uvedeném v popisu (po konzultaci s výrobcem). Přehled všech běžně vyráběných typů 12ADS Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 12ADS030/10.xx 3,1 1,00 2 <70 <100 12ADS050/10.xx 5,0 1,00 2 <70 <100 12ADS069/10.xx 6,9 1,00 2 <70 <100 12ADS090/10.xx 9,0 1,00 1 <50 <100 12ADS120/10.xx 12,0 1,00 1 <50 <100 12ADS138/08.xx 13,8 0,80 1 <50 <100 12ADS150/07.xx 15,0 0,70 1 <60 <100 12ADS180/06.xx 18,0 0,60 1 <60 <100 12ADS240/04.xx 24,0 0,40 1 <60 <100 12ADS276/03.xx 27,6 0,30 1 <60 <100 12ADS480/02.xx 48,0 0,25 1 <70 <100

10 Tabulka produktů s objednacím číslem Přehled spínaných zdrojů 12ADS s objednacím číslem firmy Omnitron Obj.č. Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 92 12ADS050/ ,00 1,0 2 <70 < ADS060/ ,00 1,0 2 <70 < ADS069/ ,90 1,0 2 <70 < ADS0725/ ,25 0,6 2 <70 < ADS090/ ,00 1,0 1 <50 < ADS120/ ,00 1,0 1 <50 < ADS138/ ,80 0,8 1 <50 < ADS138/ ,80 0,8 1 <50 < ADS138/ ,80 0,8 1 <50 < ADS138/ ,80 0,8 1 <50 < ADS180/ ,00 0,6 1 <60 < ADS240/ ,00 0,4 1 <60 < ADS276/ ,60 0,3 1 <60 <100 Značení 12 AD S 050 /25.00 Výstupní konektor (00 = bez konektoru; další možné konektory: 02, 04, 05, 06, 07) Výstupní proud (25 = 2,5A; dostupný rozsah od 0,3A do 2,5A) Výstupní napětí (050 = 5V; 138 = 13,8V; dostupný rozsah od 3,1V do 48V) Provedení vstupních/výstupních svorek (S = plug in/dvoulinka; A = dvoulinka/dvoulinka; R = svorkovnice/svorkovnice;) Typ zařízení - (AD = adaptér) Maximální výstupní výkon (12 = 12W) Výstupní konektory.00 bez konektoru.04 konektor 5,5/2,1.05 konektor 5,5/2,1.06 konektor 5,5/2,5.07 konektor 5,5/2,5.02 auto konektor s délkou vodiče 5m Použití auto konektoru.02: Použití auto konektoru například pro 13,8 V zdroje řady 12ADS umožňuje kromě jiného udržování akumulátorů v nabitém stavu přímo ve vozidle přes konektor zapalovače, nebo přes zvlášť na tento účel vyvedený konektor. S výhodou je to možné využít například u vozidel požární služby, které musí být vždy připravené k výjezdu a během jejich parkování startovací akumulátory ztrácejí kapacitu samovybíjením a v zimě i vlivem nízké teploty.

11 S PoweR product s.r.o. 16ADA stabilizované spínané zdroje napětí Výstupní výkon do 16W Upevnění samolepkou Stabilizované výstupní napětí Rozsah výstupních napětí 3,1V - 48V Maximální výstupní proud 2,5A Vstup síťová dvoulinka 30cm Výstup izolovaná dvoulinka 30cm Krytí IP20 Technická specifikace Vstupní napětí V AC Tyto zdroje jsou určené k obecnému Pracovní teplota -15 C až +40 C použití na napájení elektrických a Ochrana proti zkratu na výstupu <1 min. (krátkodobá) elektronických zařízení stejnosměrným Odolnost proti průrazu 3000 V AC Krytí napětím v krytých prostorách bez IP20 Rozměry mm nebezpečí exploze. Výstup je galvanicky Hmotnost 80 g oddělen, proto je možné použít je ve Elektrická bezpečnost EN :2003 funkci zdroje záporného napětí, případně EN A1:2002 vzájemným spojením měničů vytvářet EN :2002 zdroje symetrického napájení anebo EMC EN :2000+A1:2003 dvouhladinové zdroje. Výstupní napětí EN :2003 může být v rozsahu 3,1 V až 48 V. Jmenovité výstupné napětí a příslušné max. výstupní proudy jsou uvedené v tabulce. Měnič je chráněn proti zkratu na výstupu. Připojení vstupních vodičů je realizováno pomocí síťové dvoulinky s dvojitou izolací. Na výstupu je červeno černá dvoulinka. Způsob upevnění samolepkou, bez použití nástrojů a operací jako je vrtání, je s výhodou využitelný zejména při dodatečné montáži do elektrických a elektronických zařízení, například při umístnění zdroje přímo do krytu bezpečnostní kamery. Na přání zákazníka je možné vyrobit již od malých sérií zdroje s výstupním napětím a proudem dle požadavků v rozmezí uvedeném v popisu (po konzultaci s výrobcem). Přehled všech běžně vyráběných typů 16ADA Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 16ADA030/25.xx 3,1 2,5 2 <130 <150 16ADA050/25.xx 5,1 2,5 2 <130 <150 16ADA060/25.xx 6,0 2,5 2 <120 <150 16ADA069/14.xx 6,9 1,4 2 <120 <150 16ADA090/14.xx 9,0 1,4 1 <120 <150 16ADA120/14.xx 12,0 1,4 1 <120 <150 16ADA138/12.xx 13,8 1,2 1 <100 <100 16ADA150/11.xx 15,0 1,1 1 <100 <100 16ADA180/09.xx 18,0 0,9 1 <80 <100 16ADA240/07.xx 24,0 0,7 1 <80 <100 16ADA276/06.xx 27,6 0,6 1 <80 <100 16ADA480/03.xx 48,0 0,3 1 <120 <100

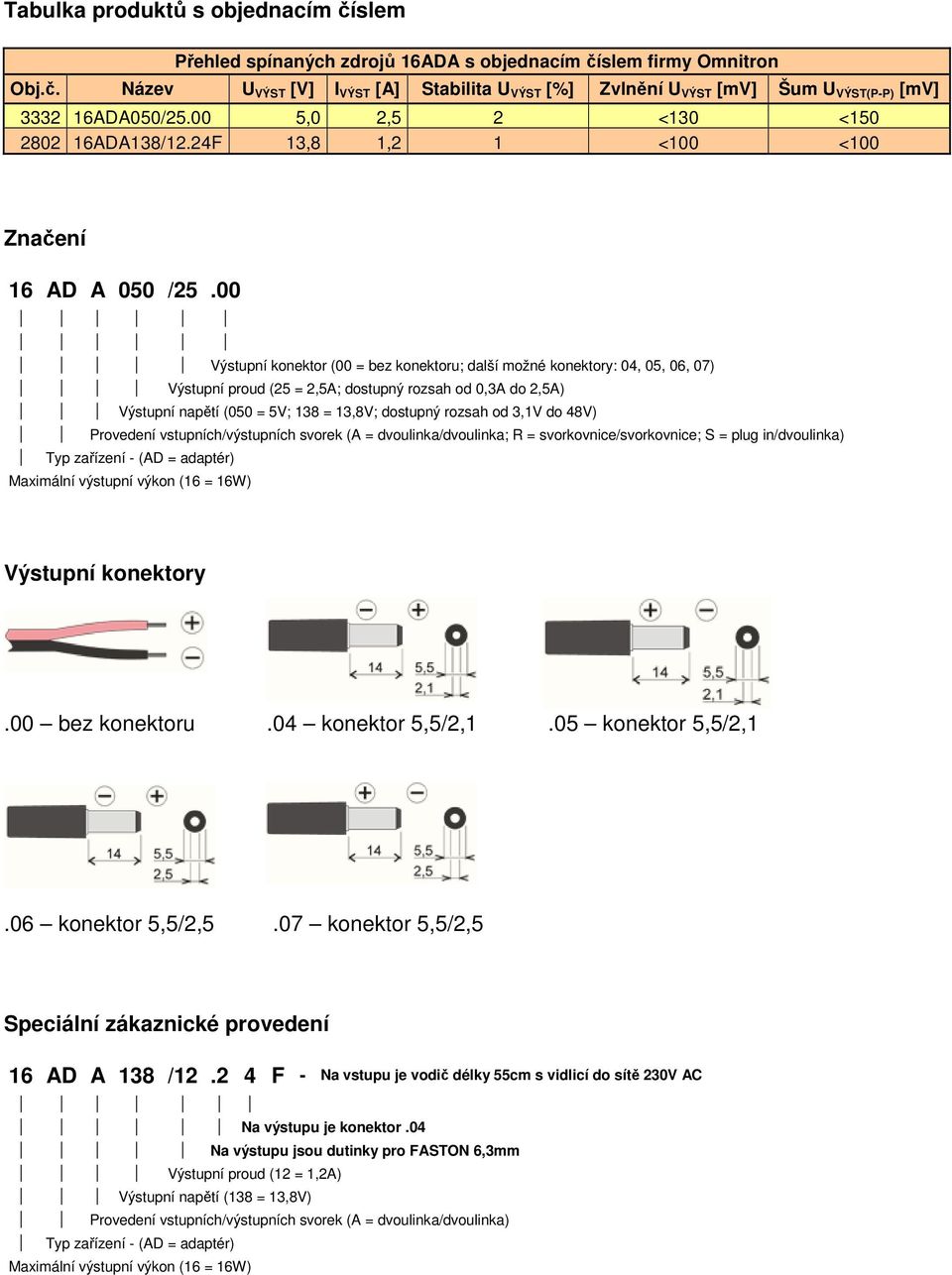

12 Tabulka produktů s objednacím číslem Přehled spínaných zdrojů 16ADA s objednacím číslem firmy Omnitron Obj.č. Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] ADA050/ ,0 2,5 2 <130 < ADA138/12.24F 13,8 1,2 1 <100 <100 Značení 16 AD A 050 /25.00 Výstupní konektor (00 = bez konektoru; další možné konektory: 04, 05, 06, 07) Výstupní proud (25 = 2,5A; dostupný rozsah od 0,3A do 2,5A) Výstupní napětí (050 = 5V; 138 = 13,8V; dostupný rozsah od 3,1V do 48V) Provedení vstupních/výstupních svorek (A = dvoulinka/dvoulinka; R = svorkovnice/svorkovnice; S = plug in/dvoulinka) Typ zařízení - (AD = adaptér) Maximální výstupní výkon (16 = 16W) Výstupní konektory.00 bez konektoru.04 konektor 5,5/2,1.05 konektor 5,5/2,1.06 konektor 5,5/2,5.07 konektor 5,5/2,5 Speciální zákaznické provedení 16 AD A 138 / F - Na vstupu je vodič délky 55cm s vidlicí do sítě 230V AC Na výstupu je konektor.04 Na výstupu jsou dutinky pro FASTON 6,3mm Výstupní proud (12 = 1,2A) Výstupní napětí (138 = 13,8V) Provedení vstupních/výstupních svorek (A = dvoulinka/dvoulinka) Typ zařízení - (AD = adaptér) Maximální výstupní výkon (16 = 16W)

13 S PoweR product s.r.o. 16ADR stabilizované spínané zdroje napětí Výstupní výkon do 16W Upevnění na DIN lištu Stabilizované výstupní napětí Rozsah výstupních napětí 3,1V - 48V Maximální výstupní proud 2,5A Vstup svorkovnice Výstup svorkovnice Krytí IP00 Technická specifikace Vstupní napětí V AC Tyto zdroje jsou určené k obecnému Pracovní teplota -15 C až +40 C použití na napájení elektrických a Ochrana proti zkratu na výstupu <1 min. (krátkodobá) elektronických zařízení stejnosměrným Odolnost proti průrazu 3000 V AC napětím v krytých prostorách bez Krytí IP00 nebezpečí exploze. Výstupní napětí může Rozměry mm být v rozsahu 3,1V až 48V. Konstrukčně je Hmotnost 85 g zdroj vyhotoven na upevnění na DIN lištu, Elektrická bezpečnost EN :2003 což ho předurčuje na montáž do EN A1:2002 rozváděče. Připojení vstupních a EN :2002 EMC výstupních vodičů je realizováno pomocí EN :2000+A1:2003 svorkovnic. Vstupní a výstupní svorky EN :2003 nejsou kryté proti doteku nebezpečného napětí. Krytí vstupních svorek musí zabezpečit odběratel. Jmenovité výstupní napětí a příslušné max. výstupní proudy jsou uvedené v tabulce. Měnič je chráněn proti zkratu na výstupu. Na přání zákazníka je možné vyrobit již od malých sérií zdroje s výstupným napětím a proudem dle požadavků v rozmezí uvedeném v popisu (po konzultaci s výrobcem). Přehled všech běžně vyráběných typů 16ADR Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 16ADR030/25.xx 3,1 2,5 2 <130 <150 16ADR050/25.xx 5,1 2,5 2 <130 <150 16ADR060/25.xx 6,0 2,5 2 <120 <150 16ADR069/14.xx 6,9 1,4 2 <120 <150 16ADR090/14.xx 9,0 1,4 1 <120 <150 16ADR120/14.xx 12,0 1,4 1 <120 <150 16ADR138/12.xx 13,8 1,2 1 <100 <100 16ADR150/11.xx 15,0 1,1 1 <100 <100 16ADR180/09.xx 18,0 0,9 1 <80 <100 16ADR240/07.xx 24,0 0,7 1 <80 <100 16ADR276/06.xx 27,6 0,6 1 <80 <100 16ADR480/03.xx 48,0 0,3 1 <120 <100

14 Tabulka produktů s objednacím číslem Přehled spínaných zdrojů 16ADR s objednacím číslem firmy Omnitron Obj.č. Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] ADR050/ ,0 2,5 2 <130 < ADR120/ ,0 1,4 1 <120 < ADR138/ ,8 1,2 1 <100 < ADR138/ ,8 1,2 1 <100 < ADR180/ ,0 0,9 1 <80 <100 Značení 16 AD R 050 /25.00 Výstupní konektor (00 = bez konektoru) Výstupní proud (25 = 2,5A; dostupný rozsah od 0,3A do 2,5A) Výstupní napětí (050 = 5V; 138 = 13,8V; dostupný rozsah od 3,1V do 48V) Provedení vstupních/výstupních svorek (R = svorkovnice/svorkovnice; A = dvoulinka/dvoulinka; S = plug in/dvoulinka) Typ zařízení - (AD = adaptér) Maximální výstupní výkon (16 = 16W) Speciální zákaznické provedení 16 AD R 138 /12.02 Signalizace činnosti zdroje přítomností napětí 3V na přidaných svorkách Výstupní proud (12 = 1,2A) Výstupní napětí (138 = 13,8V) Provedení vstupních/výstupních svorek (R = svorkovnice/svorkovnice; montáž na DIN lištu) Typ zařízení - (AD = adaptér) Maximální výstupní výkon (16 = 16W)

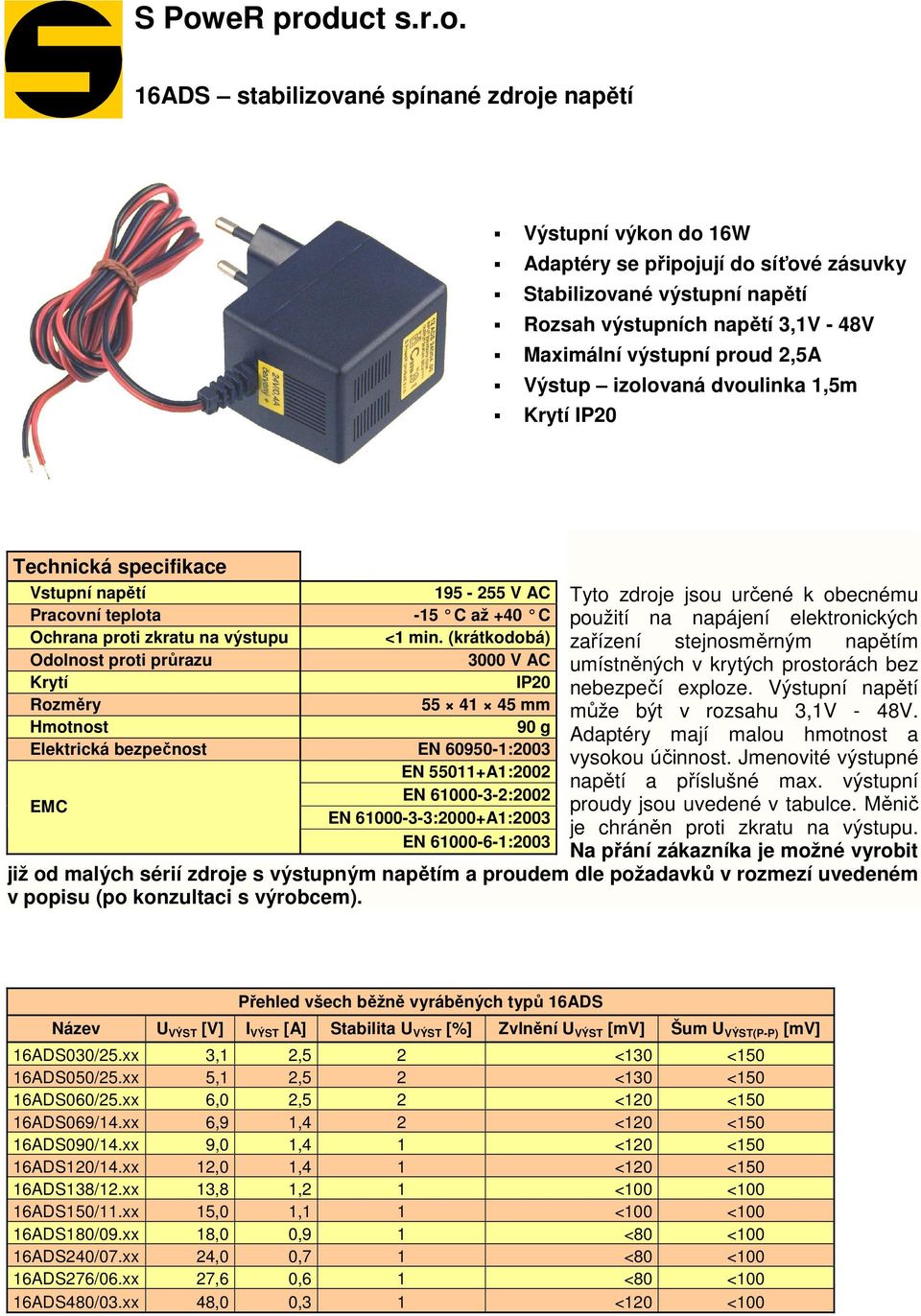

15 S PoweR product s.r.o. 16ADS stabilizované spínané zdroje napětí Výstupní výkon do 16W Adaptéry se připojují do síťové zásuvky Stabilizované výstupní napětí Rozsah výstupních napětí 3,1V - 48V Maximální výstupní proud 2,5A Výstup izolovaná dvoulinka 1,5m Krytí IP20 Technická specifikace Vstupní napětí V AC Pracovní teplota -15 C až +40 C Ochrana proti zkratu na výstupu <1 min. (krátkodobá) Odolnost proti průrazu 3000 V AC Krytí IP20 Rozměry mm Hmotnost 90 g Elektrická bezpečnost EN :2003 EN A1:2002 EMC EN :2002 EN :2000+A1:2003 EN :2003 Tyto zdroje jsou určené k obecnému použití na napájení elektronických zařízení stejnosměrným napětím umístněných v krytých prostorách bez nebezpečí exploze. Výstupní napětí může být v rozsahu 3,1V - 48V. Adaptéry mají malou hmotnost a vysokou účinnost. Jmenovité výstupné napětí a příslušné max. výstupní proudy jsou uvedené v tabulce. Měnič je chráněn proti zkratu na výstupu. Na přání zákazníka je možné vyrobit již od malých sérií zdroje s výstupným napětím a proudem dle požadavků v rozmezí uvedeném v popisu (po konzultaci s výrobcem). Přehled všech běžně vyráběných typů 16ADS Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 16ADS030/25.xx 3,1 2,5 2 <130 <150 16ADS050/25.xx 5,1 2,5 2 <130 <150 16ADS060/25.xx 6,0 2,5 2 <120 <150 16ADS069/14.xx 6,9 1,4 2 <120 <150 16ADS090/14.xx 9,0 1,4 1 <120 <150 16ADS120/14.xx 12,0 1,4 1 <120 <150 16ADS138/12.xx 13,8 1,2 1 <100 <100 16ADS150/11.xx 15,0 1,1 1 <100 <100 16ADS180/09.xx 18,0 0,9 1 <80 <100 16ADS240/07.xx 24,0 0,7 1 <80 <100 16ADS276/06.xx 27,6 0,6 1 <80 <100 16ADS480/03.xx 48,0 0,3 1 <120 <100

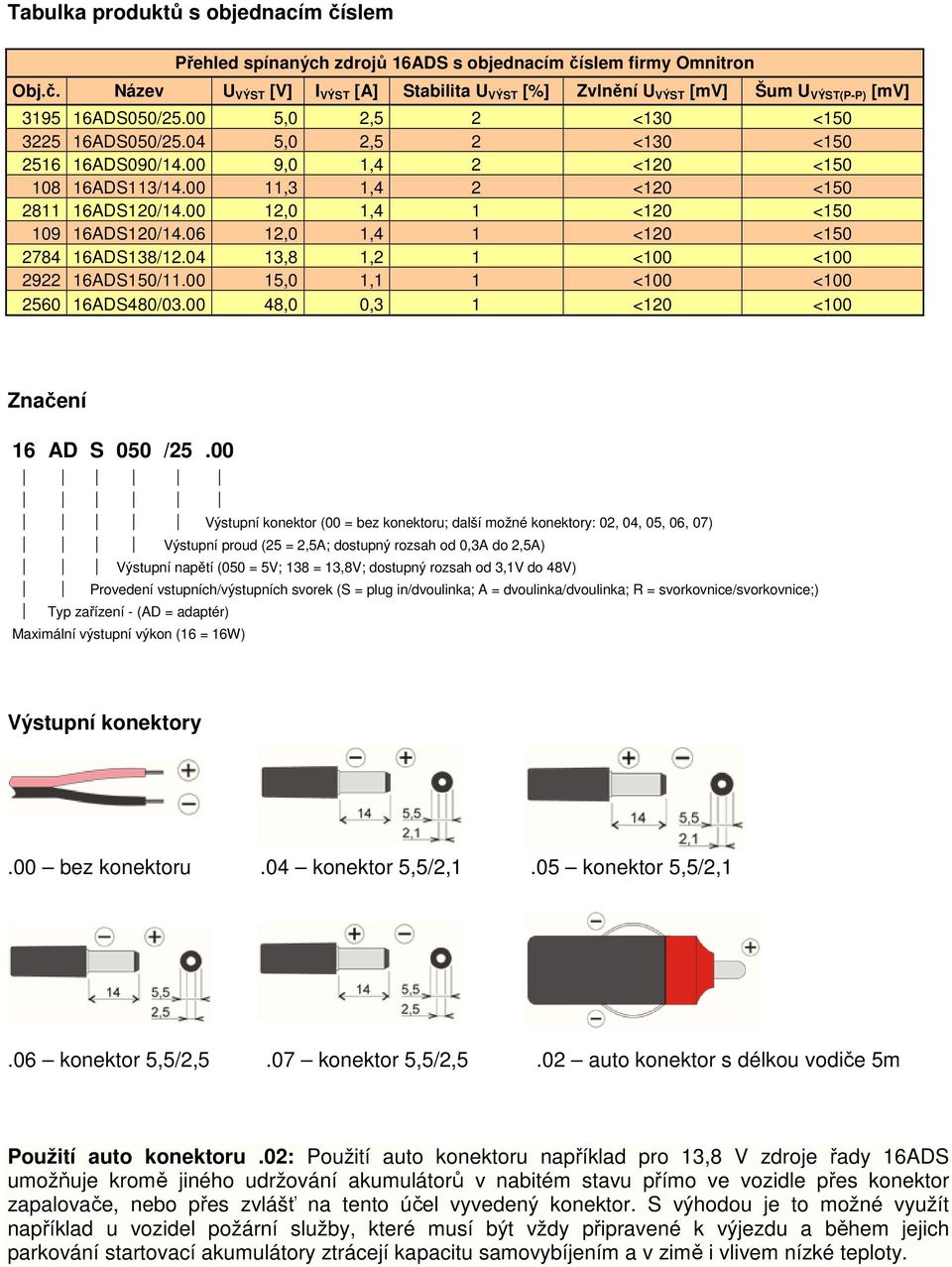

16 Tabulka produktů s objednacím číslem Přehled spínaných zdrojů 16ADS s objednacím číslem firmy Omnitron Obj.č. Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] ADS050/ ,0 2,5 2 <130 < ADS050/ ,0 2,5 2 <130 < ADS090/ ,0 1,4 2 <120 < ADS113/ ,3 1,4 2 <120 < ADS120/ ,0 1,4 1 <120 < ADS120/ ,0 1,4 1 <120 < ADS138/ ,8 1,2 1 <100 < ADS150/ ,0 1,1 1 <100 < ADS480/ ,0 0,3 1 <120 <100 Značení 16 AD S 050 /25.00 Výstupní konektor (00 = bez konektoru; další možné konektory: 02, 04, 05, 06, 07) Výstupní proud (25 = 2,5A; dostupný rozsah od 0,3A do 2,5A) Výstupní napětí (050 = 5V; 138 = 13,8V; dostupný rozsah od 3,1V do 48V) Provedení vstupních/výstupních svorek (S = plug in/dvoulinka; A = dvoulinka/dvoulinka; R = svorkovnice/svorkovnice;) Typ zařízení - (AD = adaptér) Maximální výstupní výkon (16 = 16W) Výstupní konektory.00 bez konektoru.04 konektor 5,5/2,1.05 konektor 5,5/2,1.06 konektor 5,5/2,5.07 konektor 5,5/2,5.02 auto konektor s délkou vodiče 5m Použití auto konektoru.02: Použití auto konektoru například pro 13,8 V zdroje řady 16ADS umožňuje kromě jiného udržování akumulátorů v nabitém stavu přímo ve vozidle přes konektor zapalovače, nebo přes zvlášť na tento účel vyvedený konektor. S výhodou je to možné využít například u vozidel požární služby, které musí být vždy připravené k výjezdu a během jejich parkování startovací akumulátory ztrácejí kapacitu samovybíjením a v zimě i vlivem nízké teploty.

17 S PoweR product s.r.o. 50TS spínaný zdroj napětí pro kancelářské použití Výstupní výkon do 50W Stolní provedení Stabilizované výstupné napětí Vstupní napětí od 100V do 250V AC Rozsah výstupních napětí 5V - 48V Síťový vypínač vstupního napětí Vstup Euro konektor 230V AC Výstup kabel Krytí IP20 Technická specifikace Vstupní napětí Maximální vstupní proud Maximální příkon V AC / 50 Hz 110 V / 60 Hz 1,1 A 140 VA Pracovní teplota 0 C až 35 C 100 % 35 C až 45 C 50 % Relativní pracovní vlhkost okolí max. 75 % Ochrana proti zkratu na výstupu trvalá Krytí IP20 Rozměry mm Hmotnost 570 g Bezpečnostní třída I EMC EN , EN 60950, EN , EN Zdroje jsou určeny k obecnému použití na napájení elektrických a elektronických zařízení stejnosměrným napětím v krytých prostorech bez nebezpečenství exploze. Zdroje 50TS jsou určeny na napájení kancelářské techniky a tomu je přizpůsobena i konstrukce zdroje. Výstupní napětí může být z rozsahu 5V až 48V. Jmenovité výstupní napětí a příslušné max. výstupní proudy jsou uvedené v tabulce. Výstup je realizovaný pomocí tří vodičů: kladný pól, záporný pól a ochranný vodič. Zdroj má zabudovanou elektronickou pojistku, která ho chrání před zničením zkratem na výstupních svorkách. Při zkratu se zdroj automaticky vypne. Během trvání zkratu zdroj periodicky testuje stav výstupu a po odstranění zkratu automaticky obnoví svojí činnost. Zdroj není vhodný na napájení zařízení, které mají impulsní odběr přesahující nominální výstupní proud zdroje delší dobu než 20ms. Přehled všech běžně vyráběných typů 50TS Název U VÝST [V] I VÝST [A] Stabilita U VÝST Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 50TS 05V0/04A.xx 5,0 4,0 3% - 0,45V <10 <25 50TS 07V0/03A.xx 7,0 3,0 3% - 0,35V <40 <70 50TS 12V0/03A.xx 12,0 3,0 3% - 0,35V <10 <100 50TS 13V8/03A.xx 13,8 3,0 1% - 0,35V <10 <100 50TS 15V0/02A5.xx 15,0 2,5 3% - 0,30V <60 <100 50TS 18V0/02A5.xx 18,0 2,5 3% - 0,30V <60 <200 50TS 24V0/02A.xx 24,0 2,0 3% - 0,25V <50 <200 50TS 27V6/01A8.xx 27,6 1,8 1% - 0,20V <50 <200 50TS 48V0/01A.xx 48,0 1,0 3% - 0,15V <60 <200

18 Tabulka produktů s objednacím číslem Přehled spínaných zdrojů 50TS s objednacím číslem firmy Omnitron Obj.č. Název U VÝST I VÝST Stabilita [V] [A] U VÝST Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] TS05V35/04A.00 5,35 4,0 3% - 0,45V <10 < TS12V0/03A.12 12,00 3,0 3% - 0,35V <10 < TS13V8/03A.00 13,80 3,0 1% - 0,35V <10 < TS24V0/02A.00 24,00 2,0 3% - 0,25V <50 <200 Značení 50 TS 05V35 /04A.00 Výstupní konektor (.00 = bez konektoru; další možné konektory dle požadavků zákazníka) Výstupní proud (04A = 4A; 01A = 1A) Výstupní napětí (05V35 = 5,35V; 12V0 = 12V) Typ zařízení - (TS = spínaný zdroj napětí pro kancelářské použití stolní provedení) Maximální výstupní výkon (50 = 50W) Zakončení výstupního kabelu.00 provedení bez konektoru

19 S PoweR product s.r.o. 75PS - spínaný zdroj napětí s možností připojení záložního akumulátoru Maximální výstupní výkon 75W Upevnění na DIN lištu anebo šrouby Stabilizované výstupní napětí Rozsah výstupních napětí 4,2V - 55,2V Vstup svorkovnice Výstup svorkovnice Krytí IP20 Krytí připojovacích svorek IP00 Technická specifikace Vstupní napětí V AC Pracovní teplota -15 C až +40 C Relativní pracovní vlhkost okolí max. 75 % bez kondenzace Účinnost (typická) 85% Ochrana proti zkratu na výstupu ano vratná Tepelná ochrana ano vratná Přepěťová ochrana ano, max. 135 % z výstupního napětí Odolnost proti průrazu výstup PE min. 500 V DC Možnost přepojení výstupního mínus pólu s PE ano Možnost sériového řazení ano Možnost paralelného řazení ano Pracovní frekvence khz Rozměry mm Hmotnost 540 g Elektrická bezpečnost EN :2005/A1:2007 EN B:2007/A1:2008 EMC EN :1995/A1:2001/A2:2002 EN :2007, EN :2005 EN :2007, EN :2008 EN , EN :2005 EN :2006 EN :2007/A11:2005 Zdroje jsou určeny k obecnému použití na napájení elektrických zařízení stejnosměrným napětím v krytých prostorech bez nebezpečí exploze. Výstupné napětí může být v rozsahu 4,2V až 55,2V. Zdroj je určený pro montáž na DIN lištu, ale je možné upevnit ho pomocí šroubů a standardně dodávaného kousku DIN lišty ku každému zdroji. Jmenovité výstupné napětí a příslušné max. výstupné proudy jsou uvedené v tabulce. Zdroj je chráněný proti zkratu na výstupu. Připojení vstupních a výstupních vodičů je realizované pomocí šroubovacích svorek. Vstupné a výstupné svorky nejsou kryté proti doteku nebezpečného napětí. Krytí vstupných svorek musí zabezpečit odběratel. Značení 75 PS 20V7 3A5.X Označení přidaných funkcí (všechny možnosti přidaných funkcí jsou uvedeny na dalších stránkách tohoto dokumentu) Výstupní proud (3A5 = 3,5A) Výstupní napětí (20V7 = 20,7V) Typ zařízení - (PS = spínaný zdroj napětí; ve verzi 13V8 a 27V6 také s udržovacím napětím olověného akumulátoru, ) Maximální výstupní výkon (75 = 75W)

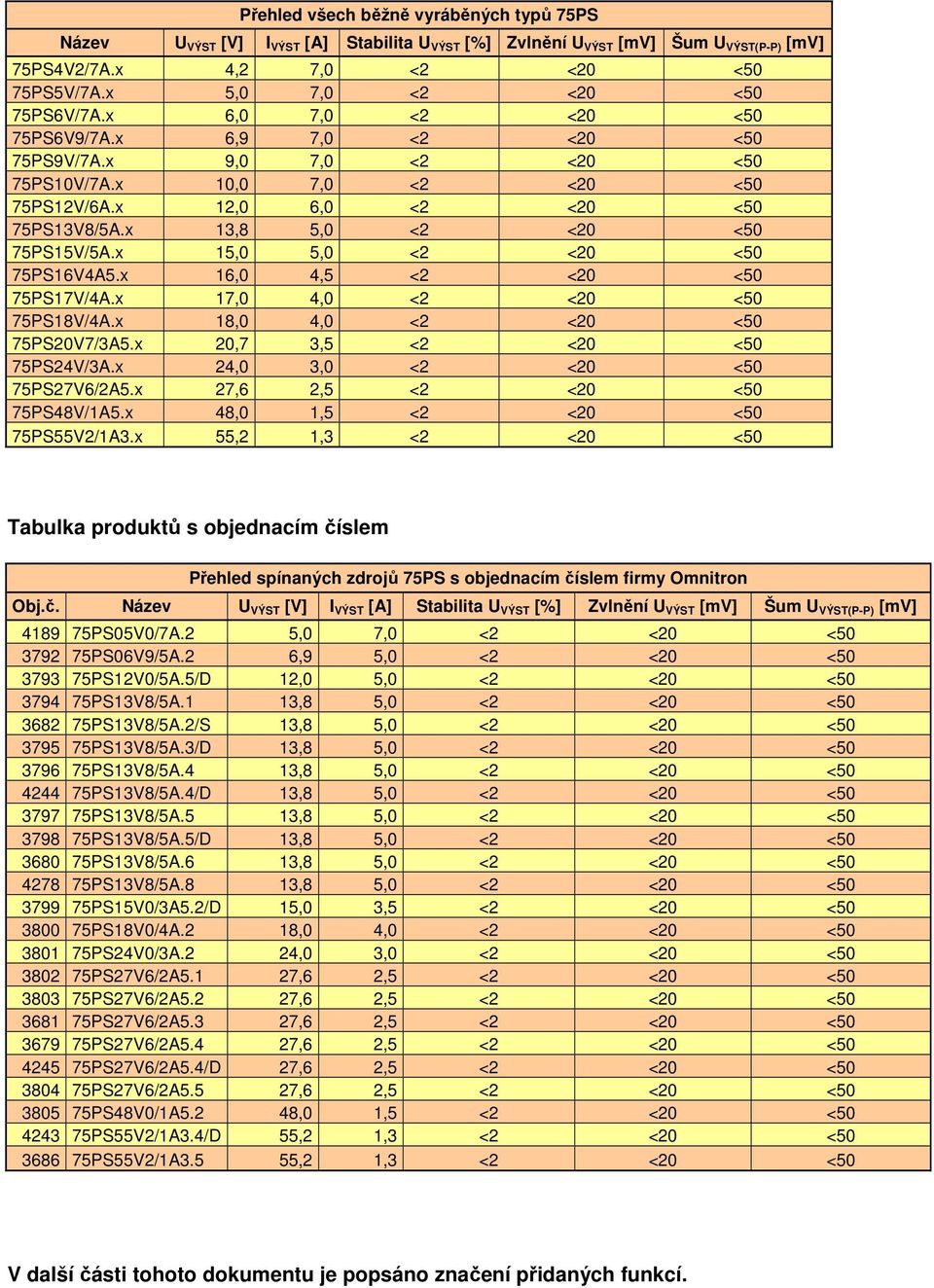

20 Přehled všech běžně vyráběných typů 75PS Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 75PS4V2/7A.x 4,2 7,0 <2 <20 <50 75PS5V/7A.x 5,0 7,0 <2 <20 <50 75PS6V/7A.x 6,0 7,0 <2 <20 <50 75PS6V9/7A.x 6,9 7,0 <2 <20 <50 75PS9V/7A.x 9,0 7,0 <2 <20 <50 75PS10V/7A.x 10,0 7,0 <2 <20 <50 75PS12V/6A.x 12,0 6,0 <2 <20 <50 75PS13V8/5A.x 13,8 5,0 <2 <20 <50 75PS15V/5A.x 15,0 5,0 <2 <20 <50 75PS16V4A5.x 16,0 4,5 <2 <20 <50 75PS17V/4A.x 17,0 4,0 <2 <20 <50 75PS18V/4A.x 18,0 4,0 <2 <20 <50 75PS20V7/3A5.x 20,7 3,5 <2 <20 <50 75PS24V/3A.x 24,0 3,0 <2 <20 <50 75PS27V6/2A5.x 27,6 2,5 <2 <20 <50 75PS48V/1A5.x 48,0 1,5 <2 <20 <50 75PS55V2/1A3.x 55,2 1,3 <2 <20 <50 Tabulka produktů s objednacím číslem Přehled spínaných zdrojů 75PS s objednacím číslem firmy Omnitron Obj.č. Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] PS05V0/7A.2 5,0 7,0 <2 <20 < PS06V9/5A.2 6,9 5,0 <2 <20 < PS12V0/5A.5/D 12,0 5,0 <2 <20 < PS13V8/5A.1 13,8 5,0 <2 <20 < PS13V8/5A.2/S 13,8 5,0 <2 <20 < PS13V8/5A.3/D 13,8 5,0 <2 <20 < PS13V8/5A.4 13,8 5,0 <2 <20 < PS13V8/5A.4/D 13,8 5,0 <2 <20 < PS13V8/5A.5 13,8 5,0 <2 <20 < PS13V8/5A.5/D 13,8 5,0 <2 <20 < PS13V8/5A.6 13,8 5,0 <2 <20 < PS13V8/5A.8 13,8 5,0 <2 <20 < PS15V0/3A5.2/D 15,0 3,5 <2 <20 < PS18V0/4A.2 18,0 4,0 <2 <20 < PS24V0/3A.2 24,0 3,0 <2 <20 < PS27V6/2A5.1 27,6 2,5 <2 <20 < PS27V6/2A5.2 27,6 2,5 <2 <20 < PS27V6/2A5.3 27,6 2,5 <2 <20 < PS27V6/2A5.4 27,6 2,5 <2 <20 < PS27V6/2A5.4/D 27,6 2,5 <2 <20 < PS27V6/2A5.5 27,6 2,5 <2 <20 < PS48V0/1A5.2 48,0 1,5 <2 <20 < PS55V2/1A3.4/D 55,2 1,3 <2 <20 < PS55V2/1A3.5 55,2 1,3 <2 <20 <50 V další části tohoto dokumentu je popsáno značení přidaných funkcí.

21 Přidané funkce na zdroji (označení.x): Svorky výstupného napětí Signalizace činnosti zdroje zelenou LED Zdvojené výstupné svorky Signalizace činnosti zdroje napětím 10 V na externích svorkách Signalizace činnosti zdroje přepínacím kontaktem relé galvanicky oddělené Možnost odpojit zdroj externím napětím V Signalizace celkového proudového přetížení zdroje oranžová LED Funkce dostupné jen pro akumulátorové verze 13V8 a 27V6 Svorky pro akumulátor nahrazují zdvojené výstupní svorky Obvod akumulátoru chráněný auto pojistkou Signalizace přerušení auto pojistky červenou LED Signalizace nepřipojení resp. opačného připojení baterie červenou LED Nastavení proudu do akumulátoru ve čtyřech stupních Odpojovač baterie při poklesu napětí pod stanovenou hranici rozpojí kladný pól Signalizace proudového přetížení v obvodu akumulátoru oranžová LED Popis přidaných funkcí: Funkce odpojovače akumulátoru (dokončení na další straně) Odpojovač slouží jako ochrana akumulátoru před jeho hlubokým vybitím. To znamená, že při poklesu napětí na jeho výstupných svorkách pod 10,5 V (21 V), odpojí akumulátor od obvodu (galvanicky odpojí kladný pól). Při jeho dalším poklesu by totiž došlo k nevratnému poškození akumulátoru a jeho nutné výměny, přičemž energie, kterou je schopný při tomto napětí ještě dodávat, je již velmi malá a napětí rychle klesá. Odpojovač připojí napětí na svorky akumulátoru až v případe, když je připojena baterie se správnou polaritou a napětím min. 30 % nominální hodnoty. Po odpojení akumulátoru během provozu nedojde k přerušení obvodu mezi výstupními svorkami a AKU svorkami. Odpojovač přepojí AKU svorky s výstupnými až po zapnutí zdroje. Při vypnutém zdroji a připojené baterii je odběr zdroje přibližně 10 µa. Při výpadku sítě drží odpojovač přepojené svorky AKU s výstupnými, až neklesne napětí pod hranici 10,5 V při 13V8 zdroji a na 21 V při 27V6 zdroji potom obvod rozpojí. Na opětovné sepnutí je potřebný náběh zdroje. Při překročení odběru celkového proudu, tzn. proudu odebíraného z výstupu plus a

22 Funkce odpojovače akumulátoru (dokončení) proudu potřebného na nabíjení akumulátoru, dochází k snižování výstupního napětí, tzv. limitaci. Akumulátor se začne chovat jako zdroj proudu a celkový možný odběr proudu je daný součtem max. výstupného proudu zdroje a proudu z akumulátoru, který je omezený jen hodnotou pojistky. Dokud nedojde k přerušení pojistky z důvodu enormního přetížení, tento stav je časově omezený jen kapacitou akumulátoru. Vybíjením akumulátoru klesá jeho výstupní napětí a při hodnotách viz v předchozím textu, dojde k jeho odpojení. K opětovnému připojení akumulátoru do obvodu dojde až při poklesu zátěže na takovou úroveň, která dovolí výstupnímu napětí narůst na min. 12 V při 13,8 V zdroji a 24 V při 27,6 V zdroji. V případě akumulátorové verze zdroje se při nepřipojeném akumulátoru, případně připojeném opačně, rozsvítí po zapnutí zdroje červená LED. Akumulátor je možné zapojit i při zapnutém zdroji, jeho výměna je však během provozu riskantní, protože při odpojení akumulátoru nedojde k odpojení svorek AKU od výstupních svorek a zapojení opačnou polaritou by mělo za následek krátkodobě vysoké hodnoty proudů vedoucí k poškození zdroje, případně i napájeného zařízení. Nastavení proudu do akumulátoru Funkce slouží na nastavení maximálního proudu při nabíjení akumulátoru (obvod však neomezuje proud, který je schopný dodat akumulátor do zátěže) v pěti hodnotách zasunutím propojky na danou pozici, t.z. při 13V8-1A, 2A, 3A, 4A a 4,5A resp. 0,5A, 1A, 1,5A, 2A, 2,25A při zdroji 27V6. Poslední hodnota udává max. proud při nezasunuté, případně poškozené propojce. Při nastavovaní hodnoty max. proudu do akumulátoru je vhodné vzít do úvahy údaje o max. nabíjecím proudu akumulátoru uvedeném výrobcem a taky dimenzování proudů v obvodu. Signalizace činnosti Galvanicky spojena na výstupních svorkách je v době činnosti zdroje napětí 10 V. Záporný pól je spojen se záporným pólem výstupního napětí. Galvanicky oddělena přepínacím kontaktem relé s max. zatížením 1A/125VAC příp. 1A/24VDC. Externí vypnutí Přivedením napětí o hodnotě V na svorky dojde k vypnutí zdroje bez nutnosti odpojení přívodu AC. Vstup je galvanicky oddělen optočlenem o průrazné pevnosti 5kV. Funkce slouží jako možnost nasimulovat výpadek síťového napájení a kontrolu činnosti celé soustavy v tomto režimu, včetně např. změření hodnoty napětí na akumulátoru. Dokud to umožňuje řídící jednotka, jsou takové měření možné dálkově a ve zvolených intervalech. Signalizace přerušení auto pojistky V případe přerušení pojistky a zapnutého zdroje se rozsvítí červená LED.

23 S PoweR product s.r.o. 85Z2_230 stabilizovaný spínaný dvouhladinový zdroj napětí Maximální výstupní výkon 85W Dvě nezávislé stabilizované výstupní hladiny napětí Rozsah U VÝST1 12V - 48V DC Rozsah U VÝST2 3,3V - 24V DC Tepelná ochrana Síťový vypínač vstupního napětí Vstup Euro konektor 230V AC Výstup kabel s konektorem Krytí IP20 Technická specifikace Vstupní napětí 230V AC ± 10 % Výstupní napětí 1 12V - 48V DC Výstupní napětí 2 3,3V - 24V DC Pracovní teplota 0 C až +60 C Relativní pracovní vlhkost okolí max. 75 % Účinnost 85 % typická Ochrana proti zkratu na výstupu vratná Odolnost proti průrazu 3000V AC Krytí IP20 Rozměry mm Hmotnost 670 g Bezpečnostní třída I Elektrická bezpečnost EN EMC EN , EN EN 55022, EN Zdroj malého bezpečného napětí je určený pro napájení elektronických zařízení, které vyžadují dvě napěťové hladiny. Záporný pól těchto napětí je společný. Zdroj se vyznačuje vysokou stabilitou obou napětí, to znamená, že změna zátěže jedné hladiny neovlivňuje napětí druhé hladiny. Dodává se v kovovém pozinkovaném obale pro kryté prostředí bez nebezpečí exploze. Zdroj je vybaven ventilátorem, který slouží hlavně na chlazení napájeného zařízení; pro činnost zdroje není nutný. Krabice byla konstruovaná podle požadavků konkrétního zákazníka a v případe odběru většího množství je možná změna rozměrů. Přehled všech běžně vyráběných typů 85Z2_230 Název U VÝST1 [V] I VÝST1 [A] U VÝST2 [V] I VÝST2 [A] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 85Z2_230_12_3 12,0 3,00 3,3 5,0 <100 <150 85Z2_230_12_5 12,0 3,00 5,0 5,0 <100 <150 85Z2_230_12_7 12,0 3,00 6,9 3,0 <100 <150 85Z2_230_18_3 18,0 3,00 3,3 5,0 <100 <150 85Z2_230_18_5 18,0 3,00 5,0 5,0 <100 <150 85Z2_230_18_7 18,0 3,00 6,9 3,0 <100 <150 85Z2_230_18_12 18,0 3,00 12,0 2,0 <100 <150 85Z2_230_24_3 24,0 2,00 3,3 5,0 <100 <150 85Z2_230_24_5 24,0 2,00 5,0 5,0 <100 <150 85Z2_230_24_7 24,0 2,00 6,9 3,0 <100 <150

24 Přehled všech běžně vyráběných typů 85Z2_230 Název U VÝST1 [V] I VÝST1 [A] U VÝST2 [V] I VÝST2 [A] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 85Z2_230_24_9 24,0 2,00 9,0 2,0 <100 <150 85Z2_230_24_12 24,0 2,00 12,0 2,0 <100 <150 85Z2_230_48_3 48,0 1,25 3,3 5,0 <100 <150 85Z2_230_48_5 48,0 1,25 5,0 5,0 <100 <150 85Z2_230_48_7 48,0 1,25 6,9 3,0 <100 <150 85Z2_230_48_9 48,0 1,25 9,0 2,0 <100 <150 85Z2_230_48_12 48,0 1,25 12,0 2,0 <100 <150 85Z2_230_48_24 48,0 1,25 24,0 1,0 <100 <150 Tabulka produktů s objednacím číslem Přehled dvouhladinových zdrojů 85Z2_230 s objednacím číslem firmy Omnitron Obj.č. Název U VÝST1 [V] I VÝST1 [A] U VÝST2 [V] I VÝST2 [A] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] Z2_230_48_5 48,0 1,25 5,0 5,0 <100 <150 Značení 85 Z2 _230 _48 _5 Výstupní napětí 2 (5 = 5V; dostupný rozsah od 3,3V do 24V) Výstupní napětí 1 (48 = 48V; dostupný rozsah od 12V do 48V) Vstupní napětí (230 = 230V AC; dostupná i verze 48V DC) Typ zařízení - (Z2 = dvouhladinový spínaný stabilizovaný zdroj napětí) Maximální výstupní výkon (85 = 85W) Výstupní konektory Pozn.: Na přání je možné dodat i jiné typy konektorů.

25 S PoweR product s.r.o. 85Z2_48 stabilizovaný spínaný dvouhladinový zdroj napětí Maximální výstupní výkon 85W Dvě nezávislé stabilizované hladiny napětí Vstupní napětí 42V - 60V DC Rozsah U VÝST1 12V - 48V DC Rozsah U VÝST2 3,3V - 24V DC Tepelná ochrana Odpojovač akumulátorů Vypínač vstupního napětí Vstup šroubovací svorky Výstup kabel s konektorem Krytí IP20 Technická specifikace Vstupní napětí 48V DC (42-60 V DC) Výstupní napětí 1 12V - 48V DC Výstupní napětí 2 3,3V - 24V DC Pracovní teplota 0 C až +60 C Relativní pracovní vlhkost okolí max. 75 % Účinnost 85 % typická Ochrana proti zkratu na výstupu vratná Přepěťová ochrana ano, nevratná Podpěťová ochrana ano, s hysterezí Krytí IP20 Rozměry mm Hmotnost 670 g EMC EN , EN EN 55022, EN Tento měnič malého bezpečného napětí je určený pro napájení elektronických zařízení, které vyžadují dvě napěťové hladiny. Zdroj se vyznačuje vysokou stabilitou obou napětí, to znamená, že změna zátěže jedné hladiny neovlivňuje napětí druhé hladiny. Záporný pól těchto napětí je společný. Měnič je napájený ze čtyř akumulátorů, které poskytují napětí 48 V. Je vybavený odpojovačem, který zabezpečí vypnutí měniče při vybití akumulátorů. Tímto jsou akumulátory chráněné proti zničení hlubokým vybitím. Dodává se v kovovém pozinkovaném obalu pro kryté prostředí bez nebezpečí exploze. Zdroj je vybavený ventilátorem, který slouží ke chlazení napájeného zařízení; pro činnost zdroje není nutný. Krabice byla konstruovaná podle požadavků konkrétního zákazníka a v případě odběru většího množství je možná změna rozměrů. Přehled všech běžně vyráběných typů 85Z2_48 Název U VÝST1 [V] I VÝST1 [A] U VÝST2 [V] I VÝST2 [A] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 85Z2_48_12_3 12,0 3,00 3,3 5,0 <100 <150 85Z2_48_12_5 12,0 3,00 5,0 5,0 <100 <150 85Z2_48_12_7 12,0 3,00 6,9 3,0 <100 <150 85Z2_48_18_3 18,0 3,00 3,3 5,0 <100 <150 85Z2_48_18_5 18,0 3,00 5,0 5,0 <100 <150 85Z2_48_18_7 18,0 3,00 6,9 3,0 <100 <150 85Z2_48_18_12 18,0 3,00 12,0 2,0 <100 <150 85Z2_48_24_3 24,0 2,00 3,3 5,0 <100 <150

26 Přehled všech běžně vyráběných typů 85Z2_48 Název U VÝST1 [V] I VÝST1 [A] U VÝST2 [V] I VÝST2 [A] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 85Z2_48_24_5 24,0 2,00 5,0 5,0 <100 <150 85Z2_48_24_7 24,0 2,00 6,9 3,0 <100 <150 85Z2_48_24_9 24,0 2,00 9,0 2,0 <100 <150 85Z2_48_24_12 24,0 2,00 12,0 2,0 <100 <150 85Z2_48_48_3 48,0 1,25 3,3 5,0 <100 <150 85Z2_48_48_5 48,0 1,25 5,0 5,0 <100 <150 85Z2_48_48_7 48,0 1,25 6,9 3,0 <100 <150 85Z2_48_48_9 48,0 1,25 9,0 2,0 <100 <150 85Z2_48_48_12 48,0 1,25 12,0 2,0 <100 <150 85Z2_48_48_24 48,0 1,25 24,0 1,0 <100 <150 Tabulka produktů s objednacím číslem Obj.č. Přehled dvouhladinových zdrojů 85Z2_48 s objednacím číslem firmy Omnitron Název U VÝST1 [V] I VÝST1 [A] U VÝST2 [V] I VÝST2 [A] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] Z2_48_48_5 48,0 1,25 5,0 5,0 <100 <150 Značení 85 Z2 _48 _48 _5 Výstupní napětí 2 (5 = 5V; dostupný rozsah od 3,3V do 24V) Výstupní napětí 1 (48 = 48V; dostupný rozsah od 12V do 48V) Vstupní napětí (48 = 42V-60V DC) Typ zařízení - (Z2 = dvouhladinový spínaný stabilizovaný zdroj napětí) Maximální výstupní výkon (85 = 85W) Výstupní konektory Pozn.: Na přání je možné dodat i jiné typy konektorů.

27 S PoweR product s.r.o. 1PS stabilizované spínané zdroje pro průmyslové použití Maximální výstupní výkon 150W Upevnění pomocí šroubů Stabilizované výstupné napětí Možnost paralelného řazení (provedení.xp) Možnost sériového zapojení (provedení.xd) Rozsah výstupních napětí 5V 55,2V Volitelné příslušenství - držák na DIN lištu Technické parametry Vstupní napětí AC Vstupní napětí DC 195V - 255V AC 290V - 357V DC Pracovní teplota 0 C až +40 C provedení.xt: -20 C až +40 C Relativní pracovní vlhkost okolí max. 75 % Účinnost (typická) 83% Ochrana proti zkratu na výstupu vratná Odolnost vůči průrazu 3000V AC Bezpečnostní třída I Rozměry mm Hmotnost do 1400 g Elektrická bezpečnost EN :2003, EN EN A11 EMC EN B, EN :2002 EN :2000+A1:2003 EN , EN EN , EN EN , EN EN EN :2003 EN :2001 Zdroje jsou určeny k obecnému použití na napájení elektrických a elektronických zařízení stejnosměrným napětím v krytých prostorách bez nebezpečí exploze. Zdroje v provedení.xp je možné zapojit paralelně a tím dosáhnout vyšší výstupní proud. Když odběratel požaduje vyšší výstupní napětí, zdroje v provedení.xd je možné zapojit do série. Výstupní napětí může být v rozsahu 5 V až 48 V. Jmenovité výstupní napětí a příslušné max. výstupní proudy jsou uvedené v tabulce. Zdroj je chráněn proti zkratu na výstupu. Připojení sítě je realizované FLEXO kabelem nebo pomocí WAGO konektoru. Zdroj je možné dodat s výstupním konektorem FAST ON nebo WAGO. Paralelné připojení akumulátorů k výstupu stabilizovaného zdroje: Nejjednodušší záložní komplex 12 V (24 V) vytvoříme s použitím stabilizovaného zdroje 13,8 V (27,6 V) a akumulátoru 12 V (24 V), který připojíme paralelně na výstup zdroje. Tento komplex je schopný krátkodobě dodat i větší proud, než je maximální proud stabilizovaného zdroje.

28 Přehled všech běžně vyráběných typů 1PS Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 1PS05V0/10A.xx 5,0 10,0 2 <30 <160 1PS06V9/10A.xx 6,9 10,0 2 <80 <160 1PS09V0/10A.xx 9,0 10,0 1 <60 <100 1PS12V0/10A.xx 12,0 10,0 1 <60 <100 1PS13V8/10A.xx 13,8 10,0 1 <60 <150 1PS15V0/09A.xx 15,0 9,0 1 <80 <100 1PS18V0/07A.xx 18,0 7,0 1 <80 <100 1PS24V0/06A.xx 24,0 6,0 1 <150 <100 1PS27V6/05A.xx 27,6 5,0 1 <150 <100 1PS48V0/03A5.xx 48,0 3,5 1 <200 <100 Tabulka produktů s objednacím číslem Přehled spínaných zdrojů 1PS s objednacím číslem firmy Omnitron Obj.č. Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 111 1PS06V9/02A8.2 6,9 2,8 2 <80 < PS09V0/10A.5 9,0 10,0 1 <60 < PS12V0/05A.4 12,0 5,0 1 <60 < PS12V0/10A.2TD 12,0 10,0 1 <60 < PS12V0/10A.4 12,0 10,0 1 <60 < PS12V0/10A.5 12,0 10,0 1 <60 < PS13V2/10A.32 13,2 10,0 1 <60 < PS13V8/05A.2 13,8 5,0 1 <60 < PS13V8/05A.3 13,8 5,0 1 <60 < PS13V8/05A.4 13,8 5,0 1 <60 < PS13V8/05A.42 13,8 5,0 1 <60 < PS13V8/05A.5 13,8 5,0 1 <60 < PS13V8/05A.6 13,8 5,0 1 <60 < PS13V8/08A.52NTK 13,8 8,0 1 <60 < PS13V8/08A.62NTK 13,8 8,0 1 <60 < PS13V8/10A.2 13,8 10,0 1 <60 < PS13V8/10A.2TH 13,8 10,0 1 <60 < PS13V8/10A.3 13,8 10,0 1 <60 < PS13V8/10A.32 13,8 10,0 1 <60 < PS13V8/10A.3T 13,8 10,0 1 <60 < PS13V8/10A.4 13,8 10,0 1 <60 < PS13V8/10A.42 13,8 10,0 1 <60 < PS13V8/10A.42D 13,8 10,0 1 <60 < PS13V8/10A.42TD 13,8 10,0 1 <60 < PS13V8/10A.49 13,8 10,0 1 <60 < PS13V8/10A.49T 13,8 10,0 1 <60 < PS13V8/10A.5 13,8 10,0 1 <60 < PS13V8/10A.5P 13,8 10,0 1 <60 < PS13V8/10A.6 13,8 10,0 1 <60 < PS13V8/10A.62NTK 13,8 10,0 1 <60 < PS13V8/10A.6T 13,8 10,0 1 <60 < PS13V8/10A.7 13,8 10,0 1 <60 < PS14V0/10A.2 14,0 10,0 1 <80 < PS15V0/09A.2 15,0 9,0 1 <80 < PS24V0/06A.2 24,0 6,0 1 <150 < PS24V0/06A.4 24,0 6,0 1 <150 < PS24V0/06A.5 24,0 6,0 1 <150 < PS27V6/05A.29A 27,6 5,0 1 <150 <100

29 Přehled spínaných zdrojů 1PS s objednacím číslem firmy Omnitron Obj.č. Název U VÝST [V] I VÝST [A] Stabilita U VÝST [%] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] PS27V6/05A.2TP 27,6 5,0 1 <150 < PS27V6/05A.3 27,6 5,0 1 <150 < PS27V6/05A.32T 27,6 5,0 1 <150 < PS27V6/05A.4 27,6 5,0 1 <150 < PS27V6/05A.42 27,6 5,0 1 <150 < PS27V6/05A.42TD 27,6 5,0 1 <150 < PS27V6/05A.6 27,6 5,0 1 <150 < PS27V6/05A.62 27,6 5,0 1 <150 < PS27V6/05A.62NTK 27,6 5,0 1 <150 < PS27V6/10A.5 27,6 10,0 1 <150 < PS36V0/03A.4 36,0 3,0 1 <200 < PS48V0/03A5.2 48,0 3,5 1 <200 < PS48V0/03A5.4 48,0 3,5 1 <200 < PS48V0/03A5.4L 48,0 3,5 1 <200 < PS48V0/03A5.5 48,0 3,5 1 <200 < PS55V2/02A5.2 55,2 2,5 1 <200 < PS55V2/02A5.3 55,2 2,5 1 <200 < PS55V2/02A5.5T 55,2 2,5 1 <200 < PS55V2/02A5.6 55,2 2,5 1 <200 <100 Značení 1PS 27V6 /05A.6 2 X Speciální vyhotovení (SSA = určeno pro zabudování do 19 racků; NTK = viz. speciální provedení zdrojů 1PS) Doplňkové provedení a funkce (2 = signalizace výpadku sítě; další doplňkové funkce: 8, 9, T, D, P, S, ) Provedení vstupních/výstupních svorek + odpojovač akumulátoru (6 = FLEXO kabel/wago + přítomnost odpojovače) Výstupní proud (05A = 5A; dostupný rozsah od 2,5A do 10A) Výstupní napětí (27V6 = 27,6V; 138 = 13,8V; dostupný rozsah od 3,1V do 55,2V) Typ zařízení - (1PS = spínaný zdroj napětí pro průmyslové použití) Poznámka: Paralelně zapojit je možné jenom zdroje v provedení.xp za předpokladu, že minimální zátěž představuje 20% nominálního proudu všech zapojených zdrojů. Zdroje v provedení.xp mají stabilitu výstupného napětí 2 %. Přidané funkce na zdroji (první číslo za tečkou v značení):.2 Vstup - WAGO Výstup - WAGO

30 .3 Vstup - WAGO Výstup - WAGO Odpojovač akumulátoru.4 Vstup - FLEXO kabel Výstup - FAST ON.5 Vstup - FLEXO kabel Výstup - WAGO.6 Vstup - FLEXO kabel Výstup - WAGO Odpojovač akumulátoru.7 Vstup - FLEXO kabel Výstup - zdířky

31 Doplňkové provedení a funkce: Některé základní provedení označené prvním znakem za tečkou je možné rozšířit o další funkce a provedení. Ty jsou určené druhým znakem za tečkou. Doplňkové provedení je potřebné konzultovat s výrobcem..x2 signalizace výpadku sítě (kontakt relé).x8 vstupné napájení 110 V AC.x9 provedení se zvýšenou klimatickou a mechanickou odolností (impregnace hmotou VUKOL).xT pracovní teplota od -20 C.xD provedení pro sériové zapojení zdrojů.xp provedení pro paralelné zapojení zdrojů.xs provedení pro záložní osvětlení bytových domů.xk1 teplotní kompenzace udržovacího napětí akumulátoru.xr regulace výstupního napětí v rozmezí ± yy % pomocí externího ovládacího napětí 0-10V DC.xV regulace výstupního napětí v rozmezí ± yy % pomocí potenciometru Speciální provedení zdrojů 1PS: Jsou značené písmeny, které následují za jedním anebo dvěma znaky, které vyjadřují základné a případně i doplňkové provedení..xxntk zdroj je určený na nabíjení akumulátorů v cyklickém režimu, nabíjecí výstupní napětí se mění v závislosti od teploty akumulátoru (teplotní kompenzace), teplotní rozsah je -20 C až +40 C.xxSSA určené na zabudovaní do 19" racků Popis přidaných funkcí: Odpojovač akumulátoru Odpojovač akumulátoru slouží na ochranu akumulátorů. Při napájení zařízení z akumulátoru se akumulátor vybíjí a tím klesá napětí na jeho svorkách. Při poklesu napětí na 10,5 V (21 V při 24 V akumulátoru) odpojovač galvanicky odpojí akumulátor od zátěže a tím zamezí dalšímu vybíjení. Kdyby k odpojení nedošlo, akumulátor by se vybil na 0 V, co může vést k jeho trvalému poškození. Speciální zákaznická provedení 1PS 27V6 /05A.2 X X Speciální vyhotovení (H = vstupní napětí 160V-230V AC; A = krabice s montáží naležato*) Doplňkové provedení a funkce (T = pracovní teplota od -20 C; L = síťový kabel délky 2m) Provedení vstupních/výstupních svorek + odpojovač akumulátoru (2 = WAGO/WAGO + bez odpojovače) Výstupní proud (05A = 5A) Výstupní napětí (27V6 = 27,6V) Typ zařízení - (1PS = spínaný zdroj napětí pro průmyslové použití) *Pozn.: Provedení A = krabice s montáží naležato + výstupní pojistka umístněna na předním panelu

32 S PoweR product s.r.o. 120PS spínaný zdroj napětí pro zabezpečovací techniku Maximální výstupní výkon 120 W Upevnění pomocí šroubů Obsahuje nezávislou nabíječku akumulátoru Dálkové vypnutí Signalizace stavu zdroje Odpojovač akumulátoru Výstupní napětí 12 V anebo 24 V Krytí IP20 kromě vstupního konektoru Technická specifikace Vstupné napětí Max. příkon z vnějšího zdroje Maximální nabíjecí proud V AC 180 VA Stupňovitě nastavitelný: 1 A, 2 A, 3 A, 4 A (120PS12) 0,5 A, 1 A, 1,5 A, 2 A (120PS24) Tolerance max. nabíjecího proudu 30% Kolísání výstupního napětí Max. výstupní proud 10,5 V až 12 V (120PS12) 21 V až 24 V (120PS24) Stupňovitě nastavitelný: 8,5 A, 7,5 A, 6 A, 5 A (120PS12) 4,2 A, 3,7 A, 3 A, 2,5 A (120PS24) Pracovní teplota -5 C až +40 C Hmotnost 1300 g Tepelná pojistka elektronická Ochrana proti přepětí na výstupu elektronická Ochrana proti zkratu na výstupu tavná pojistka Typ zdroje A (STN EN ) Elektrická bezpečnost EN 60950:2002, EN :2002 EN :2003, EN EMC 2:2003 Zdroje řady 120PS jsou zdroje bezpečného malého napětí určené pro napájení elektrických zabezpečovacích systémů. Zdroj zabezpečí napájení zařízení i v případě výpadku síťového napětí pomocí záložního akumulátoru. Součástí zdrojů 120PS je nezávislá nabíječka záložního akumulátoru s možností nastavení nabíjecího proudu. Tím je zabezpečeno, že výstupní napětí zdroje je nezávislé od napětí na akumulátoru v případě, že zdroj je napájen ze sítě. Výstupní napětí zdroje tedy nikdy nepřesáhne nominální výstupní napětí. Ochranu akumulátoru před hlubokým vybitím (a následným zničením) zabezpečuje zabudovaný odpojovač akumulátoru. Zdroj je vybaven signálem na dálkové vypnutí síťové části zdroje. Zkratováním příslušných kontaktů dochází k odpojení síťového měniče a přepnutí na záložní akumulátor. Takovým způsobem je umožněno nadřazenému systému testovat kapacitu (výdrž) záložního akumulátoru. Tento výrobek je součástí záložního kompletu 120BPS. Komplet pozůstává z krabice, zdroje a záložního olověného akumulátoru. Přehled všech běžně vyráběných typů 120PS Název U VÝST [V] U nabíjecí [V] Kolísání U VÝST [V] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] 120PS12/ ,0 13,8 10,5-12,0 <50 < PS24/ ,0 27,6 21,0-24,0 <50 <150

33 Tabulka produktů s objednacím číslem Přehled zdrojů 120PS s objednacím číslem firmy Omnitron Obj.č. Název U VÝST [V] U nabíjecí [V] Kolísání U VÝST [V] Zvlnění U VÝST [mv] Šum U VÝST(P-P) [mv] PS12/ ,0 13,8 10,5-12,0 <50 < PS24/ ,0 27,6 21,0-24,0 <50 <150 Značení 120 PS 12 /10.00 Bez dalších přidaných funkcí Výstupní proud (10 = 10A) Výstupní napětí (12 = 12V) Typ zařízení - (PS = spínaný zdroj napětí pro zabezpečovací techniku s nezávislou nabíječkou akumulátorů) Maximální výstupní výkon (120 = 120W) Popis signalizačních výstupů: Signalizace činnosti Slouží na monitorování činnosti zdroje. V případě korektní činnosti zdroje je signalizační kontakt sepnut a příslušná LED svítí. K rozpojení kontaktu dochází v případe: výpadku síťového napětí při vypnutí zdroje externím signálem při poruše zdroje Pokles napětí akumulátoru Tento signál slouží na sledování napětí na akumulátoru. Signalizační kontakt je spojen a příslušná LED svítí v případe, že je napětí na akumulátoru nad 11 V (22 V při 24 V akumulátoru). K rozpojení kontaktu dochází v případe poklesu napětí pod 11 V (22 V). Pokles napětí signalizuje, že akumulátor je už vybitý a za krátkou dobu dojde k odpojení akumulátoru a tím k výpadku výstupného napětí. Porucha akumulátoru Monitoruje záložní akumulátor připojený k zdroji. Při správně připojeném akumulátoru je signalizační kontakt spojen a svítí příslušná LED. K rozepnutí kontaktu dochází když je splněna alespoň jedna podmínka: nepřipojený akumulátor přepálená pojistka akumulátoru porucha nabíječky akumulátoru (v případě, že je přítomná síť) Upozornění: Při manipulaci s napájecí jednotkou, anebo při výměně záložního akumulátoru, musí být zdroj odpojený od síťového napětí anebo vnějšího zdroje energie.

34 Signalizační výstupy na zdroji: Optický - LED Bezpotenciálový kontakt Signalizace činnosti Pokles napětí akumulátoru Porucha akumulátoru Přehřátí zdroje
