1 Algoritmy komprese dat Slovníkové metody Phillip Walter Katz ( ) NSWI072-10

2 Slovníkové metody komprese dat Idea opakující se fráze uloženy do slovníku výskyty fráze v textu ukazatel do slovníku Problémy a v praxi používaná řešení: NP-těžký problém konstrukce optimálního slovníku hladový algoritmus slovník musí znát i dekodér dynamické metody Jacob Ziv, Abraham Lempel [LZ77] A universal algorithm for data compression. IEEE Trans. Inform. Theory, IT-23(3): , [LZ78] A compression of individual sequences via variable-rate coding. IEEE Trans. Inform. Theory, IT-24(5): ,

metody Jacob Ziv, Abraham Lempel [LZ77] A universal algorithm for data compression. IEEE Trans. Inform.

3 LZ77 Posuvné okno Inicializace prohlížecí okno (search buffer) 3 aktuální okno (look-ahead buffer) prohlížecí okno vyplníme mezerami do aktuálního okna načteme začátek vstupu V posuvném okně vyhledáme co nejdelší slovo S takové, že S začíná v prohlížecím okně S je shodné s nějakou předponou slova v aktuálním okně

načteme začátek vstupu V posuvném okně vyhledáme co nejdelší slovo S takové,

4 LZ77 Posuvné okno Slovo S je zakódováno trojicí i,j,z, kde i je vzdálenost začátku slova S od začátku aktuálního okna j = S z je znak následující S 7,4,r prohlížecí okno Celé okno je posunuto o 4 aktuální okno j+1 znaků doprava

5 LZ77 Posuvné okno prohlížecí okno aktuální okno Velikosti posuvného okna 2 12 až 2 16 gzip 2 15 B Velikost aktuálního okna desítky až stovky B gzip 256 B 5

6 Příklad 0,0,d 7,4,r 3,5,d 6

7 Příklad: dekódování 0,0,d, 7,4,r, 3,5,d 7,4,r, 3,5,d 7

8 Příklad: dekódování 3,5,d 8

9 Analýza Pomalá komprese, rychlá dekomprese Rychlost komprese lze zvýšit použitím speciálních datových struktur současně však rostou paměťové nároky Typická aplikace jedna komprese vícenásobná dekomprese 9

datových struktur současně však rostou paměťové

10 Varianta LZSS Storer, Szymanski (1982) místo trojice (i,j,z) buďto (i,j) nebo z bitový indikátor k rozlišení: dvojice ukazatelů znak dvojice ukazatelů potřebuje stejnou paměť jako p znaků kóduj dvojicemi jen fráze délky >p» jinak kopíruj na výstup jednotlivé znaky prohlížecí okno cyklická fronta [0..N] N=10 Možná implementace kódové slovo 16b, i = 11, j =5 bitové indikátory vždy po 8 v 1B 10

jen fráze délky >p» jinak kopíruj na výstup jednotlivé znaky prohlížecí okno cyklická fronta [0.

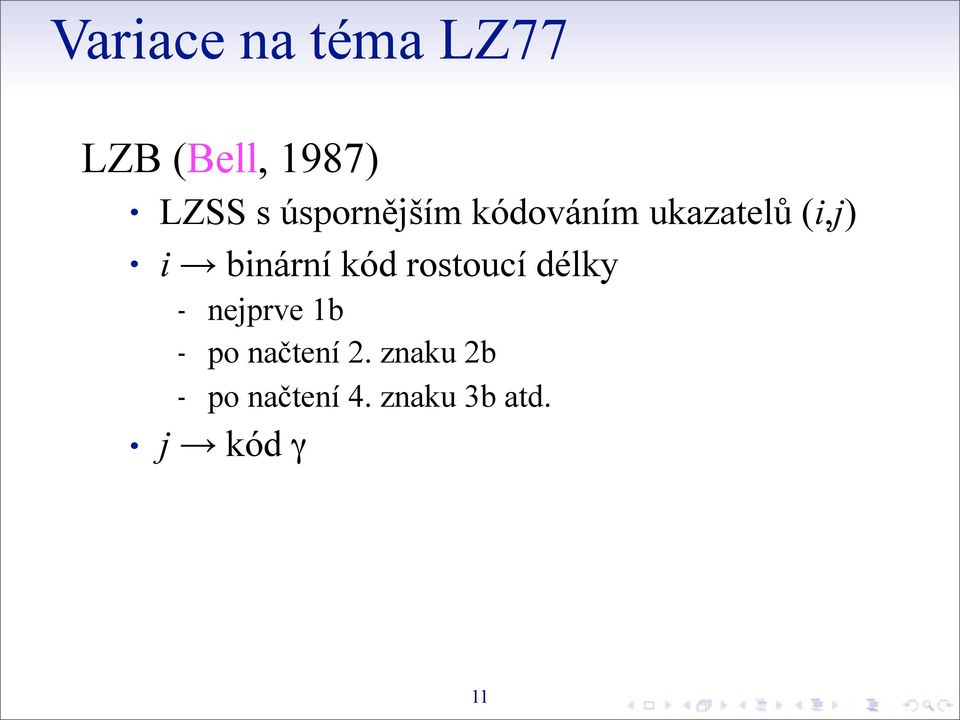

11 Variace na téma LZ77 LZB (Bell, 1987) LZSS s úspornějším kódováním ukazatelů (i,j) i binární kód rostoucí délky - nejprve 1b - po načtení 2. znaku 2b - po načtení 4. znaku 3b atd. j kód γ 11

12 Variace na téma LZ77 LZH (Brent, 1987) LZSS s Huffmanovým kódem pro ukazatele 1. průchod: LZSS + výpočet četností 2. průchod: statický Huffmanův kód Problém velké tabulky četností číslo i ve dvojici (i,j) je rozděleno na dvě části (každá s max hodnotou N) jedna tabulka četností pro položky všech 4 typů 12

průchod: statický Huffmanův kód Problém velké tabulky četností číslo i ve

13 Co mají společné?.zip.gz.jar.cab.png Metoda Deflate autor Phil Katz, 1991 původně pro PKZIP 2 kombinace slovníkové metody LZ77 a Huffmanova kódování 13

14 Metoda Deflate Phil Katz (1991) Jean-loup Gailly, Mark Adler: zlib (1996) LZSS + Huffmanův kód velikost posuvného okna N = 32kB velikost aktuálního okna F = 258B» délka shody Vstup rozdělen do bloků, 3b hlavička 1 bit: poslední blok ANO/NE 2 bity: typ bloku 14

html LZSS + Huffmanův kód velikost posuvného okna N = 32kB velikost

15 Deflate (pokračování) 3 typy bloků 1: bez komprese 2: fixní kódovací tabulky pro Huffmanův kód 3: Huffmanův kód dle statistiky ze vstupních dat Blok typu 3 na začátku bloku 2 Huffmanovy stromy jeden pro literály (0..255) a délky shody (3..258)» jediná abeceda » pro literály, 256 = end-of-block» pro délku shody (+ extra bity) druhý pro posunutí 15

Huffmanovy stromy jeden pro literály (0..255) a délky shody (3..258)» jediná abeceda 0.

16 Deflate: kódování délky shody Extra Extra Extra Code Bits Length(s) Code Bits Lengths Code Bits Length(s) , , , ,

19-22 279 4 99-114 260 0 6 270 2 23-26 280 4 115-130 261 0 7 271 2 27-30 281 5 131-162 262 0 8 272 2 31-34 282 5 163-194

17 Deflate: kódování posunutí Extra Extra Extra Code Bits Dist Code Bits Dist Code Bits Distance , ,

97-128 23 10 3073-4096 4 1 5,6 14 6 129-192 24 11 4097-6144 5 1 7,8 15 6 193-256 25 11 6145-8192 6 2 9-12 16 7 257-384 26 12

18 Deflate (pokračování) Vyhledávání řetězců v prohlížecím okně -> hašování tabulka obsahuje řetězce délky 3 řetězce ve spojových seznamech uspořádány dle stáří parametr omezující max délku seznamu Rozšíření hladové strategie nejprve se hledá primární shoda posun okna o 1 znak, sekundární shoda, je-li výhodnější, kóduje se literál + sekundární shoda rychlý režim: je-li primární shoda dostatečná, sekundární se neprovádí Kompresní poměr % pro textové soubory 18

hledá primární shoda posun okna o 1 znak, sekundární shoda, je-li výhodnější, kóduje se literál + sekundární shoda

19 Phillip Walter Katz ? archivační program ARC (SEA) shareware distribuce včetně zdrojového kódu v C Katz: shareware PKARC stejný formát jako ARC rychlejší, kritické funkce v asembleru SEA podává žalobu Katz použil zdrojový kód ARC včetně komentářů a chyb uživatelé stranili Katzovi jeho software rychlejší 19

Katz: shareware PKARC stejný formát jako ARC rychlejší, kritické funkce v

20 Phillip Walter Katz 1989 PKZip 1993 PKZip 2 = Deflate otevřený formát standard pro kompresi souborů na různých platformách U 2000 (alkohol) 2004 PKWARE: SecureZIP PKZIP Bit AES Encryption 20

21 Datové struktury pro posuvné okno trie (information retrieval) stromová reprezentace slovníku sufixový trie pro slovo x reprezentuje všechny přípony slova x x = tata$ x = tata $ a 1 t a 3 t 5 a 4 t a 2 21 a t $ 1 a t $ 3 a t 5 $ zarážka zajistí, aby každý list reprezentoval příponu slova x a 4 $ 2

22 Patricia kompaktní trie Nevýhoda trie: kvadratická prostorová složitost Practical Algorithm to Retrieve Information Coded in Alphanumeric (D.R.Morrison, 1968) obdržíme eliminací všech vrcholů různých od kořene, které mají jediného syna a t $ 1 a t $ 3 $ a t 5 $ a 4 $ 2 Sufixový strom pro slovo x = kompaktní sufixový trie pro x 22 ta $ 1 ta $ 3 $ a 5 $ 4 ta$ 2

23 Sufixový strom T(abaabaab) 1 abaabaab$ 2 baabaab$ 3 aabaab$ 4 abaab$ 5 baab$ 6 aab$ 7 ab$ 8 b$ 9 $ 1,1 9,9 a b 2,2 $ 9 4,5 9,9 ab b 2,2 $ 3,5 aab 6,9 8 9,9 aab$ $ 3,5 9,9 9,9 6,9 3 aab $ 6 $ aab$ ,9 aab$ 9,9 $ a b a a b a a b $ 23

24 Sufixový strom v posuvném okně Reprezentace textu v posuvném okně sufixový strom Ukkonen (1992) z T(x) vytvoří T(xa) pro a Σ v amortizovaném čase O(log α) Fiala, Greene (1989) z T(ax) vytvoří T(x) pro a Σ v amortizovaném čase O(1) vyžaduje ukazatele z dětí na rodiče M.Senft (2005) komprese řízená sufixovým stromem 24

25 LZP (prediction, C.Bloom, 1996) hašovací funkce prohlížecí okno kontext délky N aktuální okno 25

26 Komprese P:= hash(c); hash(c):= Q; L :=0; hašovací funkce P Q if P nil then L := max. délka shodné předpony řetězců P a Q fi if L = 0 then output znak Q jako literál; posuň okno o 1 políčko doprava else output(l); posuň okno o L políček doprava fi 26

27 Problémy Start: prohlížecí okno:= prvních N znaků na vstupu for i:=1 to N do read(z); output(z) Co když se řetězec P neshoduje s kontextem C? Posun okna nutná aktualizace všech ukazatelů v hašovací tabulce (a) vstup rozdělen do bloků, délka okna = délka bloku (b) okno = cyklická fronta C.Bloom: LZP: A new data compression algorithm, DCC 96, p

28 LZP1 kontext délky N = 3 H = ((C>>11)^C) & 0xFFF velikost tabulky = 2 12, 14b položky délka okna = 2 14 příznak literál délka L 1 dva literály 01 literál, L 00 L příznaky a délky v 1B, následují literály literál - 8b ASCII délka L - kód v tabulce 28

29 LZP1 - příklad vstup: xyabcabcabxy výstup: "x""y""a""b""c""a""b"3"x""y" "xyabcabxy" LZP2 Literály kódovány statickým Huffmanovým kódem 29

30 LZP3 kontext délky N = 4, 16b hodnota hašovací funkce H = ((C >> 15)^C) & 0xFFFF velikost tabulky = 2 16, položka tabulky = (ukazatel P, kontext C) while N>1 and (H(C) = nil or kontext H(C) C) do H(C) := nil; N-- if N=1 then output(literál) 30

31 LZP4 kontext C délky N = 5 I := kontext délky 4 H = ((I>>15)^I) & 0xFFFF bcde nopq a P H 31

32 Nevýhody LZ77 Omezený výhled prohlížecího okna větší délka =>» lepší komprese» náročnější prohledávání Omezená délka aktuálního okna => omezení délky shody 32
