1 Pohonné elementy 2018 Trapézové šrouby a matice

2 Trapézové šrouby a matice Informace o produktu Trapézové šrouby a matice Vodící šrouby s metrickým ISO trapézovým závitem dle DIN 103 Standardně jsou naše šrouby s trapézovým závitem vyráběny v toleranci 7e (vnější závity), resp. toleranci 7H (vnitřní závity). Na poptávku dodáváme také šrouby a matice vyráběné dle výkresové dokumentace. Provedení s válcovaným závitem Válcování závitů je obrábění tvářením za studena, používané pro válcové povrchy. Touto operací je zhotoven závit tak, že na obrobek působí silou rotující válečkovací nástroje. Přednosti válcovaných závitů: podstatně vyšší pevnost díky tváření za studena výrazné zvýšení tvrdosti, vyšší otěruvzdornost hladký povrch s nízkou drsností a vysokou nosností vyšší odolnost vůči korozi díky malé reakční ploše snížení vrubové citlivosti (tím také zvýšení únavové pevnosti jako důsledek hladkého povrchu závitu) žádné přerušení průběhu vláken jako u řezaných závitů vysoká tvarová a rozměrová přesnost materiálově úsporné, finální průměr vycházející ze středního průměru materiálu (místo z vnějšího průměru jako u obrábění řezáním) hospodárné již při malém množství racionální výroba při zvýšené kvalitě Na dutých tělesech mohou být závity válcovány jen při velké síle stěny. y, které nejsou náležitě tažné a pevné v tahu, nemohou být válcovány. Provedení s frézovaným závitem Frézování závitu patří k obrábění řezáním. Při tomto způsobu opracování se používá okružovací frézovací hlava. Frézování se hodí především pro závity s hlubokými stranami nebo s velkým stoupáním. Tento výrobní postup se často používá pro materiály, které nejsou vůbec nebo jen obtížně válcovatelné. Frézováním závitu lze dosáhnout vysoké rychlosti obrábění, aniž se obrobek zahřívá. Provedení s řezaným závitem Jde o nejtradičnější metodu výroby závitů. Pro zhotovení vnitřních závitů jde často o úsporný výrobní postup. Přehled výrobních postupů standardního sortimentu Provedení Produkt válcované frézované řezané Šroub C15, C45 všechny rozměry Šroub nerez všechny rozměry Matice ocel všechny rozměry Matice bronz všechny rozměry ochr.prostredky@haberkorn.cz

3 Trapézové šrouby a matice Informace o produktu Trapézové šrouby a matice Tabulka zatížení metrických ISO trapézových šroubů Rozměr závitu Přípustná síla v tahu v kp Max. tlak v kp při délce šroubu (m) a 6-ti násobné bezpečnosti 0,15 0,20 0,30 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 3,00 4,00 5,00 Tr 10 x ,0 12,0 5,4 3, Tr 12 x ,3 35,4 15,7 8,9 5,6 3, Tr 14 x ,0 55,2 24,6 13,8 8,8 6,1 4,5 3,4 2, Tr 16 x ,0 118,0 45,0 29,5 19,0 13,1 9,6 7,4 5,8 4,7 3,3 1,8 - Tr 20 x ,0 173,8 97,7 62,5 43,4 31,9 24,4 19,3 15,6 10,8 6,1 3,9 Tr 24 x ,0 353,0 198,0 127,0 88,2 64,8 49,6 39,2 31,7 22,0 12,4 7,9 Tr 28 x ,0 433,0 277,0 192,5 141,2 108,2 85,6 69,2 48,2 27,0 17,3 Tr 30 x ,0 517,0 330,0 229,0 168,0 129,0 102,0 82,5 57,3 32,2 20,6 Tr 32 x ,0 458,0 318,0 233,0 178,0 141,0 114,3 79,4 44,7 28,6 Tr 36 x ,0 569,0 418,0 320,0 253,0 205,0 142,2 80,0 51,2 Tr 40 x ,0 617,0 472,0 377,0 302,0 210,0 118,0 75,6 Tr 44 x ,0 750,0 593,0 480,0 333,0 187,0 120,0 Tr 50 x ,0 804,0 558,0 314,0 201,0 Tr 52 x ,0 660,0 375,0 230,0 Tr 60 x ,0 440,0 Tr 70 x ,0 1 kp = 9,81 N Tolerance Přesnost stoupání Vždy závisí na výrobním postupu. Přesnosti a přímosti jednotlivých šroubů jsou uvedeny vždy u konkrétního produktu v katalogu. V případě potřeby vyšší přesnosti stoupání se na nás obraťte s Vaším požadavkem. Bezvůlové uložení mezi maticí a šroubem (nastavitelné) je dosažitelné dělenou maticí nebo dvěma protichůdně nastavitelnými maticemi. 1

4 Trapézové šrouby a matice Šrouby ocelové Trapézový šroub jednochodý Pravý P 30 x kvalita 7e dle DIN 103 válcovaný závit k dodání také v nestandardních délkách (až 6000 mm) d d2 d3 do Tr 70 x 10 ocel C15 od Tr 80 x 10 ocel C45 Vnější Ø x stoupání max. Ø d 3 Přesnost P/300 mm µ X/300 mm mm [kg/m] Jedn. Tr 10 x 3 8,203 8,410 6, , ,45 ocel C15 T17545 m Tr 10 x 2 8,740 8,930 7, , ,50 ocel C15 T29683 m Tr 12 x 3 10,190 10,410 8, , ,75 ocel C15 T17546 m Tr 14 x 4 11,640 11,900 9, , ,89 ocel C15 T17547 m Tr 14 x 3 12,190 12,410 10, , ,89 ocel C15 F08145 m Tr 16 x 4 13,640 13,900 11, , ,21 ocel C15 T17548 m Tr 18 x 4 15,640 15,900 13, , ,58 ocel C15 T29684 m Tr 20 x 4 17,640 17,910 15, , ,00 ocel C15 T17549 m Tr 22 x 5 19,110 19,390 16, , ,23 ocel C15 T29686 m Tr 24 x 5 21,090 21,390 18, , ,72 ocel C15 T17550 m Tr 26 x 5 23,090 23,390 20, , ,26 ocel C15 T29693 m Tr 28 x 5 25,090 25,390 22, , ,85 ocel C15 T29694 m Tr 30 x 6 26,550 26,880 22, , ,50 ocel C15 T17551 m Tr 32 x 6 28,550 28,880 24, , ,18 ocel C15 T29695 m Tr 36 x 6 32,550 32,880 28, , ,71 ocel C15 T17552 m Tr 40 x 7 36,020 36,380 31, , ,00 ocel C15 T17553 m Tr 44 x 7 40,020 40,375 35, , ,87 ocel C15 T29696 m Tr 50 x 8 45,470 45,870 40, , ,05 ocel C15 T17554 m Tr 60 x 9 54,940 55,360 49, , ,98 ocel C15 T29698 m Tr 70 x 10 64,430 64,850 58, , ,00 ocel C15 T29699 m Tr 80 x 10 74,420 74,850 68, , ,39 ocel C45 N96381 m Tr 90 x 12 83,340 83,830 76, , ,07 ocel C45 N96382 m Tr 95 x 16 86,250 86,810 76, , ,90 ocel C45 N96383 m Tr 100 x 16 91,250 91,810 81, , ,37 ocel C45 N96385 m Tr 100 x 12 93,330 93,830 86, , ,99 ocel C45 N96384 m Tr 120 x , , , , ,34 ocel C45 N96387 m Tr 120 x , , , , ,72 ocel C45 N96386 m Tr 140 x , , , , ,87 ocel C45 N96388 m k objednání v případě objednání nestandardních délek (3 m) bude účtován poplatek za řez dle platného ceníku 2

5 Trapézové šrouby a matice Šrouby ocelové Trapézový šroub jednochodý evý kvalita 7e dle DIN 103 válcovaný závit k dodání také v nestandardních délkách (až 6000 mm) P 30 x do Tr 70 x 10 ocel C15 od Tr 80 x 10 ocel C45 d d2 d3 Vnější Ø x stoupání max. Ø d 3 Přesnost P/300 mm µ X/300 mm mm [kg/m] Jedn. Tr 10 x 2 8,740 8,930 7, , ,50 ocel C15 T44284 m Tr 10 x 3 8,203 8,410 6, , ,45 ocel C15 T23239 m Tr 12 x 3 10,190 10,410 8, , ,75 ocel C15 T23240 m Tr 14 x 3 12,190 12,410 10, , ,89 ocel C15 F08144 m Tr 14 x 4 11,640 11,900 9, , ,89 ocel C15 T23241 m Tr 16 x 4 13,640 13,900 11, , ,21 ocel C15 T23242 m Tr 18 x 4 15,640 15,900 13, , ,58 ocel C15 T44394 m Tr 20 x 4 17,640 17,910 15, , ,00 ocel C15 T23243 m Tr 22 x 5 19,110 19,390 16, , ,23 ocel C15 T44395 m Tr 24 x 5 21,090 21,390 18, , ,72 ocel C15 T23244 m Tr 26 x 5 23,090 23,390 20, , ,26 ocel C15 T44396 m Tr 28 x 5 25,090 25,390 22, , ,85 ocel C15 T44397 m Tr 30 x 6 26,550 26,880 22, , ,50 ocel C15 T23245 m Tr 32 x 6 28,550 28,880 24, , ,18 ocel C15 T44398 m Tr 36 x 6 32,550 32,880 28, , ,71 ocel C15 T23246 m Tr 40 x 7 36,020 36,380 31, , ,00 ocel C15 T23247 m Tr 44 x 7 40,020 40,375 35, , ,87 ocel C15 T44400 m Tr 50 x 8 45,470 45,870 40, , ,05 ocel C15 T23248 m Tr 60 x 9 54,940 55,360 49, , ,98 ocel C15 T44403 m Tr 70 x 10 64,430 64,850 58, , ,00 ocel C15 T44404 m Tr 80 x 10 74,420 74,850 68, , ,39 ocel C45 N96389 m k objednání v případě objednání nestandardních délek (3 m) bude účtován poplatek za řez dle platného ceníku 3

6 Trapézové šrouby a matice Šrouby ocelové Vnější Ø x stoupání max. Trapézový šroub dvouchodý Pravý kvalita 7e dle DIN 103 válcovaný závit k dodání také v nestandardních délkách (až 6000 mm) ocel C45 (1.0503) Ø d 3 Přesnost P/300 mm µ X/300 mm mm [kg/m] Jedn. Tr 10 x 4 (P2) 8,740 8,930 7, , ,48 N96390 m Tr 12 x 6 (P3) 10,190 10,420 8, , ,65 N96391 m Tr 14 x 6 (P3) 12,190 12,420 10, , ,93 N96392 m Tr 16 x 8 (P4) 13,640 13,900 11, , ,17 N96393 m Tr 18 x 8 (P4) 15,640 15,900 13, , ,53 N96394 m Tr 20 x 8 (P4) 17,640 17,900 15, , ,94 N96395 m Tr 22 x 10 (P5) 19,110 19,390 16, , ,29 N96396 m Tr 24 x 10 (P5) 21,090 21,390 18, , ,78 N96397 m Tr 26 x 10 (P5) 23,090 23,390 20, , ,33 N96398 m Tr 28 x 10 (P5) 25,090 25,390 22, , ,92 N96399 m Tr 30 x 12 (P6) 26,550 26,880 22, , ,38 N96400 m Tr 32 x 12 (P6) 28,550 28,880 24, , ,06 N96401 m Tr 36 x 12 (P6) 32,550 32,880 28, , ,56 N96402 m Tr 40 x 14 (P7) 36,020 36,380 31, , ,03 N96403 m k objednání v případě objednání nestandardních délek (3 m) bude účtován poplatek za řez dle platného ceníku 4

7 Trapézové šrouby a matice Šrouby nerezové Trapézový šroub nerezový jednochodý Pravý kvalita 7e dle DIN 103 válcovaný závit k dodání také v nestandardních délkách (až 6000 mm) P 30 x nerezová ocel A4 (1.4401) d d2 d3 Vnější Ø x stoupání max. Ø d 3 Přesnost P/300 mm µ X/300 mm mm [kg/m] Jedn. Tr 12 x 3 10,190 10,410 8, , ,75 T17556 m Tr 16 x 4 13,640 13,900 11, , ,21 T17558 m Tr 18 x 4 15,640 15,900 13, , ,53 N96359 m Tr 20 x 4 17,640 17,910 15, , ,00 T17559 m Tr 22 x 5 19,110 19,390 16, , ,29 N96360 m Tr 24 x 5 21,090 21,390 18, , ,72 T17560 m Tr 26 x 5 23,090 23,390 20, , ,33 N96361 m Tr 28 x 5 25,090 25,390 22, , ,92 N96362 m Tr 30 x 6 26,550 26,880 22, , ,50 T17561 m Tr 32 x 6 28,550 28,880 24, , ,06 N96363 m Tr 36 x 6 32,550 32,880 28, , ,71 T17562 m Tr 40 x 7 36,020 36,380 31, , ,00 T17563 m Tr 50 x 8 45,468 45,868 40, , ,90 T17564 m Tr 60 x 9 54,940 55,360 49, , ,74 N96364 m Tr 70 x 10 64,420 64,850 58, , ,80 N96365 m Tr 80 x 10 74,420 74,850 68, , ,39 N96366 m Tr 90 x 12 83,340 83,830 76, , ,07 N96367 m Tr 100 x 12 93,330 93,830 86, , ,99 N96368 k objednání v případě objednání nestandardních délek (3 m) bude účtován poplatek za řez dle platného ceníku 5

8 Trapézové šrouby a matice Šrouby nerezové Trapézový šroub nerezový jednochodý evý P 30 x kvalita 7e dle DIN 103 válcovaný závit k dodání také v nestandardních délkách (až 6000 mm) d d2 d3 nerezová ocel A4 (1.4401) Vnější Ø x stoupání max. Ø d 3 Přesnost P/300 mm µ X/300 mm mm [kg/m] Jedn. Tr 12 x 3 10,190 10,420 8, , ,65 N96369 m Tr 16 x 4 13,640 13,900 11, , ,17 N96370 m Tr 20 x 4 17,640 17,900 15, , ,94 N96371 m Tr 24 x 5 21,090 21,390 18, , ,78 N96372 m Tr 30 x 6 26,550 26,880 22, , ,38 N96373 m Tr 32 x 6 28,550 28,880 24, , ,06 N96374 m Tr 36 x 6 32,550 32,880 28, , ,56 N96375 m Tr 40 x 7 36,020 36,380 31, , ,03 N96376 m Tr 50 x 8 45,470 45,870 40, , ,90 N96377 m Tr 60 x 9 54,935 55,360 49, , ,74 N96378 m Tr 70 x 10 64,420 64,850 58, , ,80 N96379 m Tr 80 x 10 74,420 74,850 68, , ,39 N96380 m k objednání v případě objednání nestandardních délek (3 m) bude účtován poplatek za řez dle platného ceníku 6

9 Trapézové šrouby a matice Matice válcové ocelové Trapézová matice válcová ocelová Jednochodá kvalita 7H dle DIN 103 automatová ocel 11SMnPb37 D Závit Vnější Ø D [kg/ks] Pravá evá Tr 10 x ,04 T29646 T44287 ks Tr 10 x ,04 T17565 T23249 ks Tr 12 x ,06 T17566 T23250 ks Tr 14 x , ks Tr 14 x ,10 T17567 T23251 ks Tr 16 x ,19 T17568 T23252 ks Tr 18 x ,24 T29647 T44298 ks Tr 20 x ,32 T17569 T23253 ks Tr 22 x ,32 T29648 T44299 ks Tr 24 x ,45 T17570 T23254 ks Tr 26 x ,47 T29649 T44300 ks Tr 28 x ,78 T29650 T44301 ks Tr 30 x ,80 T17571 T23255 ks Tr 32 x ,86 T29651 T44302 ks Tr 36 x ,52 T17572 T23256 ks Tr 40 x ,89 T17573 T23257 ks Tr 44 x ,04 T29652 T44303 ks Tr 50 x ,78 T17574 T23258 ks Tr 60 x ,87 T29654 T44305 ks Tr 70 x ,12 T29655 T44306 ks Tr 80 x ,21 N96355 N96357 ks Jedn. k objednání 7

10 Trapézové šrouby a matice Matice válcové bronzové Trapézová matice válcová bronzová Jednochodá kvalita 7H dle DIN 103 bronz Rg7 D Závit Vnější Ø D [kg/ks] Pravá evá Tr 10 x ,05 T29619 T44307 ks Tr 10 x ,06 T29621 T44308 ks Tr 12 x ,09 T29622 T44309 ks Tr 14 x , ks Tr 14 x ,11 T29623 T44310 ks Tr 16 x ,24 T29624 T44311 ks Tr 18 x ,33 T29625 T44312 ks Tr 20 x ,47 T29626 T44313 ks Tr 22 x ,50 T29627 T44314 ks Tr 24 x ,67 T29628 T44315 ks Tr 26 x ,69 T29629 T44316 ks Tr 28 x ,13 T29630 T44317 ks Tr 30 x ,18 T29631 T44318 ks Tr 32 x ,20 T29632 T44319 ks Tr 36 x ,25 T29633 T44320 ks Tr 40 x ,79 T29634 T44321 ks Tr 44 x ,87 T29635 T44322 ks Tr 50 x ,12 T29637 T44324 ks Tr 60 x ,68 T29638 T44325 ks Tr 70 x ,21 T29639 T44326 ks Tr 80 x ,60 N96356 N96358 ks Jedn. k objednání 8

11 Trapézové šrouby a matice Matice 6-ti hranné ocelové Trapézová matice 6-ti hranná ocelová Jednochodá kvalita 7H dle DIN 103 automatová ocel 11SMnPb37 SW Závit Vnější Ø D [kg/ks] Pravá evá Tr 10 x ,02 T29657 T44370 ks Tr 10 x ,02 T29659 T44371 ks Tr 12 x ,03 T29660 T44372 ks Tr 14 x , ks Tr 14 x ,06 T29661 T44373 ks Tr 16 x ,09 T29662 T44374 ks Tr 18 x ,10 T29663 T44375 ks Tr 20 x ,12 T29664 T44376 ks Tr 22 x ,14 T29665 T44377 ks Tr 24 x ,21 T29666 T44378 ks Tr 26 x ,23 T29667 T44379 ks Tr 28 x ,31 T29668 T44380 ks Tr 30 x ,45 T29669 T44381 ks Tr 32 x ,46 T29670 T44382 ks Tr 36 x ,75 T29671 T44383 ks Tr 40 x ,25 T29672 T44384 ks Tr 44 x ,32 T29673 T44385 ks Tr 50 x ,90 T29675 T44387 ks Tr 60 x ,29 T29676 T44388 ks Tr 70 x ,39 T29677 T44389 ks Jedn. k objednání 9

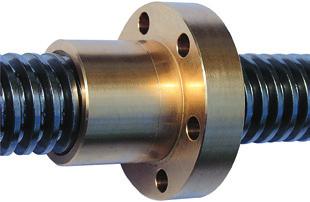

12 Trapézové šrouby a matice Matice s přírubou bronzové Trapézová matice s přírubou bronzová Jednochodá kvalita 7H dle DIN 103 rozmístění otvorů (d1) v přírubě 6 x 60 bronz Rg7 6xd1 1 D1 h9 Tr D1 0,3 0,2 D3 D2 2 Závit D1 h9 D2 D3 d1 Pro závit 1 2 [kg/ks] Pravá evá Tr 10 x ,0 M ,16 T44327 T44347 ks Tr 12 x ,0 M ,27 T44329 T44349 ks Tr 14 x ,0 M , ks Tr 16 x ,0 M ,24 T44331 T44351 ks Tr 18 x ,0 M ,23 T44332 T44352 ks Tr 20 x ,5 M ,35 T44333 T44353 ks Tr 22 x ,5 M ,32 T44334 T44354 ks Tr 24 x ,5 M ,30 T44335 T44355 ks Tr 26 x ,5 M ,48 T44336 T44357 ks Tr 28 x ,5 M ,45 T44337 T44358 ks Tr 30 x ,5 M ,41 T44338 T44360 ks Tr 32 x ,5 M ,72 T44339 T44361 ks Tr 36 x ,5 M ,61 T44340 T44363 ks Tr 40 x ,5 M ,70 T44341 T44365 ks Tr 44 x ,5 M ,54 T44342 T44366 ks Tr 50 x ,5 M ,32 T44344 T44368 ks Tr 60 x ,5 M ,98 T44345 T44369 ks Tr 70 x ,5 M ,30 N96404 N96406 ks Tr 80 x ,5 M ,09 N96405 N96407 ks Jedn. k objednání 10

13 Trapézové šrouby a matice Matice s přírubou bronzové Trapézová matice s přírubou bronzová Dvouchodá kvalita 7H dle DIN 103 rozmístění otvorů (d1) v přírubě 6 x 60 bronz Rg7 6xd1 1 D1 h9 Tr D1 0,3 0,2 D3 D2 2 Závit D1 h9 D2 D3 d1 Pro závit 1 2 [kg/ks] Typ Jedn. TR 10 x 4 (P2) ,0 M ,16 Pravá N96408 ks TR 12 x 6 (P2) ,0 M ,28 Pravá N96409 ks TR 14 x 6 (P3) ,0 M ,27 Pravá N96410 ks TR 16 x 8 (P4) ,0 M ,26 Pravá N96411 ks TR 18 x 8 (P4) ,0 M ,25 Pravá N96412 ks TR 20 x 8 (P4) ,5 M ,37 Pravá N96413 ks TR 22 x 10 (P5) ,5 M ,36 Pravá N96414 ks TR 24 x 10 (P5) ,5 M ,34 Pravá N96415 ks TR 26 x 10 (P5) ,5 M ,52 Pravá N96416 ks TR 28 x 10 (P5) ,5 M ,47 Pravá N96417 ks TR 30 x 12 (P6) ,5 M ,42 Pravá N96418 ks TR 32 x 12 (P6) ,5 M ,78 Pravá N96419 ks TR 36 x 12 (P6) ,5 M ,69 Pravá N96420 ks TR 40 x 14 (P7) ,5 M ,79 Pravá N96421 ks k objednání 11

14 Trapézové šrouby a matice Matice válcové nerezové Trapézová matice válcová nerezová Jednochodá kvalita 7H dle DIN 103 nerezová ocel AISI 303 D Závit Vnější Ø D [kg/ks] Pravá evá Tr 12 x ,06 N96337 N96346 ks Tr 14 x ,10 N96338 N96347 ks Tr 16 x ,16 N96339 N96348 ks Tr 20 x ,30 N96340 N96349 ks Tr 24 x ,44 N96341 N96350 ks Tr 30 x ,77 N96342 N96351 ks Tr 36 x ,46 N96343 N96352 ks Tr 40 x ,81 N96344 N96353 ks Tr 50 x ,65 N96345 N96354 ks Jedn. k objednání 12
