SmartForm TCS/TPS460 prvotřídní osvětlení ve svěžím a přitažlivém provedení

Transkript

1 Lighting SmartForm TCS/TPS460 prvotřídní osvětlení ve svěžím a přitažlivém provedení SmartForm TCS460 Všichni se cítíme lépe v příjemném a pohodlném pracovním prostředí. Takové pracovní prostředí také přispívá k naší produktivitě. Řada závěsných, přisazených a nástěnných svítidel SmartForm TCS/TPS460, která je určená pro použití v kancelářích, obchodech a školách, spojuje osvětlení, které je nejlepší ve své třídě, s čistým a výrazným designem.tato mimořádně plochá svítidla jsou k dispozici se světelnými zdroji MASTER TL5 a TL5 ECO v obdélníkových a čtvercových verzích s kombinacemi přímého/nepřímého osvětlení. Lze je také používat pro vytváření osvětlovacích pásů a struktur.řada SmartForm TCS/TPS460 se svým širokým sortimentem velmi účinné a komfortní mikrooptiky a mřížek poskytuje ideální řešení pro každou situaci. Lze doplnit ovládací prvky osvětlení a dosáhnout tak dalších úspor energie. Výhody Prvotřídní výkon osvětlení splňuje všechny požadavky projektu Svěží design Energetická účinnost Vlastnosti Velmi ploché těleso hloubka pouze 47 mm Nejmodernější světelné zdroje Vysoce účinná optika a kryty Přímá/nepřímá vyzařovací charakteristika Možnost doplnění o řídicí prvky osvětlení

2 Aplikace Kanceláře Obchody Školy Specifikace TCS460 Optika Verze s 1, 2, 3, 4 světelnými zdroji: Světelný zdroj Zářivka: - Vysoce leštěná výkonná optika Micro OLC (C8) - 1, 2, 3 nebo 4 x MASTER TL5 ECO / G5 / 12, 22, 25, 32, 45, 50, - Semi leštěná výkonná optika Micro OLC () 73 W - Vysoce leštěná optika s velmi vysokou účinností Micro OLC (C8- - 1, 2, 3 nebo 4 x MASTER TL5 / G5 / 14, 24, 28, 35, 49, 54, 80 W VH) Včetně zdroje Ano, TL5 ECO (830 nebo 840) Ano, TL5 (827/865, 830 nebo 840) Ne - Semi leštěná optika s velmi vysokou účinností Micro OLC (-VH) - Vysoce leštěná komfortní optika Micro OLC (C8-C) - Semi leštěná komfortní optika Micro OLC (-C) Elektronický, vysokofrekvenční V / Hz: - Matná optika s profilovanými příčnými lamelami Micro (M2) - Performer (HFP) - Matná výkonná optika s profilovanými příčnými lamelami Micro - Performer, inteligent, multipříkonový (HFP-I) (M2-H) - Regulator, 1-10 V (HFR) Verze s 1, 2 světelnými zdroji: - Regulator, DALI (HFD) - Semi leštěná dvousměrná výkonná optika Micro OLC s vrchním - Regulator DALI, dotyk & stmívání (HFD-T) reflektorem (T -BD) Konfigurace tělesa (pro Koncové, jedna fáze (LE1), pro ukončení řady - Asymetrická optika s vysokou účinností Micro (A) uspořádání do řady) Průběžné, jedna fáze (LF1), pro vložení do řady Specifikace Kryt Verze s 1, 2 světelnými zdroji: Materiál a barva Těleso: pozinkovaná ocel, základní bílá RAL Mikročočková optika OLC v polykarbonátovém krytu (MLO-PC) Volitelná bílá RAL9010 nebo stříbrošedá RAL Opálový kryt z polykarbonátu (PCO) Instalace Individuálně nebo do řady, zacvaknutí svítidla do předem Verze se 3, 4 světelnými zdroji: přišroubovaných stropních konzolí - Optika s mikročočkou OLC z akrylátu s vrchním reflektorem s Poznámky Ochranná fólie pro ochranu optiky během instalace velmi vysokou odrazivostí (T-VH AC-MLO) Speciální svítidla pro uspořádání do řady (typy LE a LF) obsahují - Optika s mikročočkou OLC z polykarbonátu s vrchním reflektorem veškeré prvky pro připojení a průchozí zapojení s velmi vysokou odrazivostí (T-VH PC-MLO) - Opálový saténový kryt z polykarbonátu s vrchním reflektorem s velmi vysokou odrazivostí (T-VH PCO-SAT) Připojení Nástrčná svorkovnice (PIP) Kabel, délka 200 cm, se zástrčkou CEE7 (CCE) Volitelné příslušenství uzové osvětlení: jednohodinové (EL1), tříhodinové (EL3) Řízení osvětlení: - Ovladač denního světla Luxsense micro (LXM) - Multi ovladač ActiLume (ACL) Vnitřní vodiče bez PVC (PVCFR) Včetně Euro pojistky (FU) 2

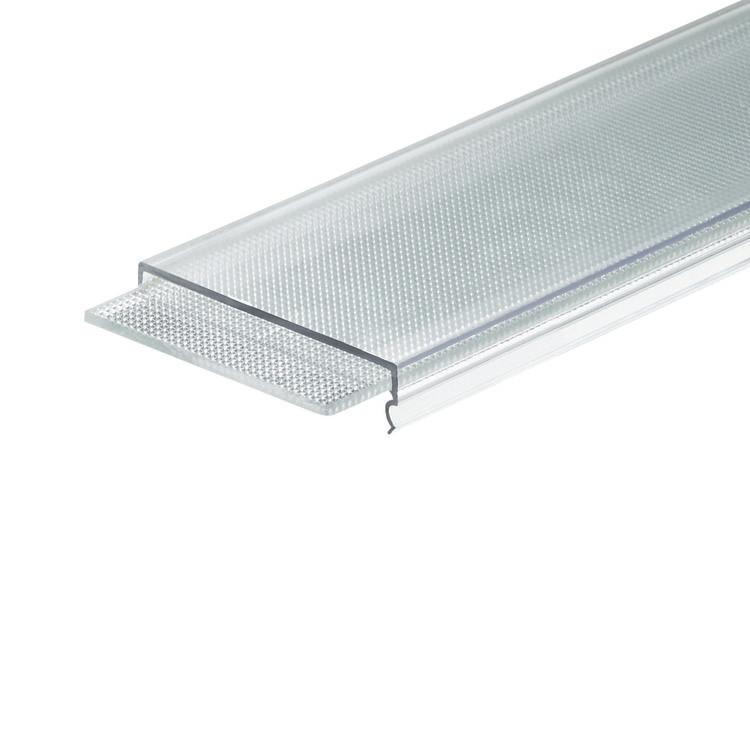

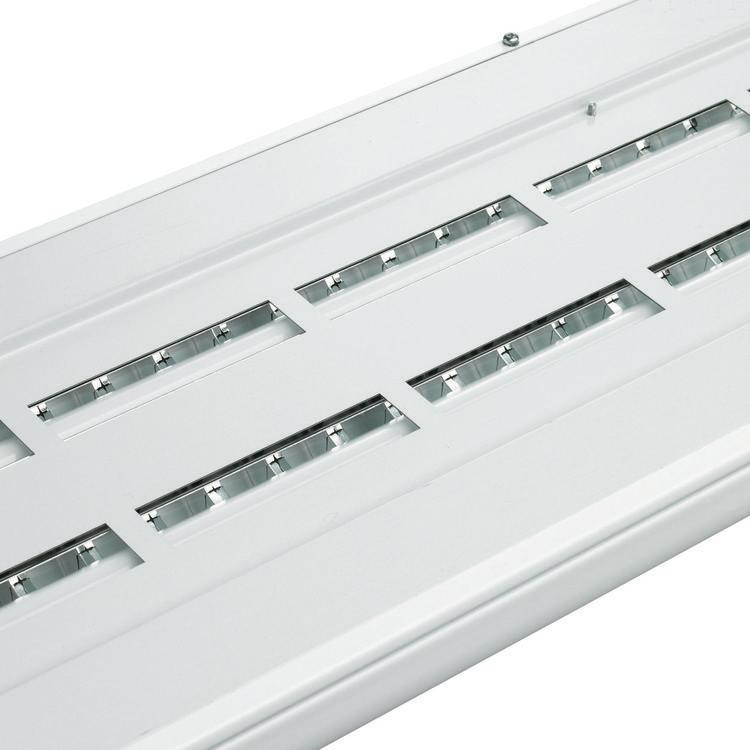

3 Versions v provedení mikro OLC s pololesklou optikou (), v provedení mikro OLC s vysoce účinnou a pololesklou optikou (-VH) a v provedení mikro OLC s pololesklou obousměrnou optikou s horním reflektorem (T -BD) s OLC mikročočkovou optikou v polykarbonátovém krytu (MLO-PC) v provedení mikro OLC s vysoce účinnou a vysoce lesklou optikou (C8) nebo v provedení mikro OLC s vysoce účinnou a vysoce lesklou optikou (C8- VH) v provedení mikro OLC s pololesklou optikou (), v provedení mikro OLC s vysoce účinnou a pololesklou optikou (-VH) a v provedení mikro OLC s pololesklou obousměrnou optikou s horním reflektorem (T -BD) s OLC mikročočkovou optikou v polykarbonátovém krytu (MLO-PC) s vysoce účinnou asymetrickou mikročočkovou optikou (A) v provedení OLC s vysoce účinnou pololesklou mikročočkovou optikou () nebo v provedení s vysoce lesklou optikou (-VH) 3

4 Rozměrové výkresy Product A B TCS460 2x28W/840 HFP H2L C8 990 mm 1240 mm TCS460 2x35W/840 HFP H2L C mm 1540 mm TCS460 2x49W/840 HFP H2L MLO-PC 1355 mm 1540 mm TCS460 2x35W/830 HFP H2L 1355 mm 1540 mm TCS460 2x28W/840 HFP H2L 990 mm 1240 mm TCS460 2x28W/830 HFP H2L 990 mm 1240 mm TCS460 2x49W/830 HFP H2L 1355 mm 1540 mm Product A B TCS460 1x28W/840 HFP MLO-PC 990 mm 1240 mm TCS460 1x35W/840 HFP A 1355 mm 1540 mm TCS460 1x54W/830 HFP -VH 990 mm 1240 mm TCS460 1x49W/830 HFP MLO-PC 1355 mm 1540 mm TCS460 1x28W/830 HFP 990 mm 1240 mm TCS460 1x49W/830 HFP 1355 mm 1540 mm TCS460 1x28W/840 HFR 990 mm 1240 mm TCS460 1x35W/830 HFP 1355 mm 1540 mm TCS460 1x49W/840 HFP MLO-PC 1355 mm 1540 mm Detaily o výrobku 4

5 Detaily o výrobku Příslušenství Ordercode Propojka pro těleso na 1 světelný zdroj Ordercode

6 Příslušenství Propojka pro těleso na 2 nebo 3 světelné zdroje Propojka ve tvaru L 90 pro těleso na 2 světelné zdroje Ordercode Ordercode Ordercode Ordercode Ordercode Ukončení pro těleso na 1 světelný zdroj Ordercode Montážní konzoly pro montáž tělesa na 2 světelné zdroje Ordercode

7 Approval and Application Kód ochrany proti mechanickým nárazům Operating and Electrical Vstupní napětí General Information Značka CE Třída ochrany IEC uzové osvětlení Značka ENEC Značka hořlavosti 2 Značka Green Flagship Kombipack Kód řady zdroje Vestavěné ovládání Optický prvek Kód produktové řady Vrchní reflektor Vnitřní vedení IK to 240 V CE mark Bezpečnostní třída I ENEC mark F Green Flagship K TL5 TCS460 Standard Approval and Application Order Code Full Product Name IP kód TCS460 1x28W/840 HFR IP TCS460 1x54W/830 HFP -VH IP TCS460 1x49W/830 HFP IP TCS460 1x28W/830 HFP IP TCS460 1x35W/830 HFP IP TCS460 1x49W/830 HFP MLO-PC IP TCS460 1x28W/840 HFP MLO-PC IP TCS460 1x49W/840 HFP MLO-PC IP TCS460 2x35W/840 HFP H2L C8 IP TCS460 2x28W/840 HFP H2L C8 IP TCS460 2x49W/830 HFP H2L IP TCS460 2x28W/830 HFP H2L IP TCS460 2x35W/830 HFP H2L IP TCS460 2x28W/840 HFP H2L IP TCS460 2x49W/840 HFP H2L MLO-PC IP TCS460 1x35W/840 HFP A IP TCS460 4x14W/840 HFP IP20 Mechanical and Housing Barva WH General Information (1/2) optického Test žhavým Příkon optického Test žhavým Příkon Order Code Full Product Name krytu/čoček drátem zdroje Order Code Full Product Name krytu/čoček drátem zdroje TCS460 VF regulátor Teplota 960 C, TCS460 MLO-PC HFP Teplota 850 C, 1x28W/840 HFR 1x49W/840 HFP MLO-PC TCS W TCS W 1x54W/830 HFP 2x35W/840 HFP -VH H2L C TCS TCS460 1x49W/830 HFP 2x28W/840 HFP H2L C TCS TCS460 1x28W/830 HFP 2x49W/830 HFP H2L TCS W TCS460 1x35W/830 HFP 2x28W/830 HFP H2L TCS460 MLO-PC HFP Teplota 850 C, TCS W 1x49W/830 HFP 2x35W/830 HFP MLO-PC H2L TCS460 MLO-PC HFP Teplota 850 C, TCS460 1x28W/840 HFP 2x28W/840 HFP MLO-PC H2L 7

8 optického Test žhavým Příkon optického Test žhavým Příkon Order Code Full Product Name krytu/čoček drátem zdroje Order Code Full Product Name krytu/čoček drátem zdroje TCS460 MLO-PC HFP Teplota 850 C, TCS W 2x49W/840 HFP 4x14W/840 HFP H2L MLO-PC TCS W 1x35W/840 HFP A General Information (2/2) Order Code Full Product Name Počet světelných zdrojů optiky TCS460 1x28W/840 HFR TCS460 1x54W/830 HFP -VH 1 -VH TCS460 1x49W/830 HFP TCS460 1x28W/830 HFP TCS460 1x35W/830 HFP TCS460 1x49W/830 HFP MLO-PC TCS460 1x28W/840 HFP MLO-PC TCS460 1x49W/840 HFP MLO-PC TCS460 2x35W/840 HFP H2L C8 2 C8 Order Code Full Product Name Počet světelných zdrojů optiky TCS460 2x28W/840 HFP H2L C8 2 C TCS460 2x49W/830 HFP H2L TCS460 2x28W/830 HFP H2L TCS460 2x35W/830 HFP H2L TCS460 2x28W/840 HFP H2L TCS460 2x49W/840 HFP H2L MLO-PC TCS460 1x35W/840 HFP A 1 A TCS460 4x14W/840 HFP 4 Mechanical and Housing Order Code Full Product Name Konfigurace tělesa TCS460 1x28W/840 HFR H1L TCS460 1x54W/830 HFP -VH H1L TCS460 1x49W/830 HFP H1L TCS460 1x28W/830 HFP H1L TCS460 1x35W/830 HFP H1L TCS460 1x49W/830 HFP MLO-PC H1L TCS460 1x28W/840 HFP MLO-PC H1L TCS460 1x49W/840 HFP MLO-PC H1L TCS460 2x35W/840 HFP H2L C8 2-lamp housing Order Code Full Product Name Konfigurace tělesa TCS460 2x28W/840 HFP H2L C8 2-lamp housing TCS460 2x49W/830 HFP H2L 2-lamp housing TCS460 2x28W/830 HFP H2L 2-lamp housing TCS460 2x35W/830 HFP H2L 2-lamp housing TCS460 2x28W/840 HFP H2L 2-lamp housing TCS460 2x49W/840 HFP H2L MLO-PC 2-lamp housing TCS460 1x35W/840 HFP A H1L TCS460 4x14W/840 HFP Philips Lighting Holding B.V. Všechna práva vyhrazena. Změna specifikací bez upozornění. Ochranné známky jsou vlastnictvím Philips Lighting Holding B.V. nebo jejich příslušných majitelů , Květen 1 -
