OSIA. Nevšední design pantů, madel a profilů. Bezpečnostní kalené sklo. Vysoce kvalitní eloxované hliníkové profily ve stříbrné vysoký lesk.

Transkript

1 OSIA Nevšední design pantů, madel a profilů. Bezpečnostní kalené sklo. Vysoce kvalitní eloxované hliníkové profily ve stříbrné vysoký lesk. Panty a madla z kvalitní pochromované oceli. Zdvihový mechanismus otočných dveří. Sériová výška 2000 mm. Standardní šířky pro všechny běžné vaničky. Sériově dodáváno s povrchovou úpravou OSIAclean.

2 Provedení Sériové modely OSIA OS SFR/L Strana 10 OS STR/L Strana 12 OS TD Strana 14 OS ESR/L Strana 16 OS E55 Strana 18 Povrchy stříbrná vysoký lesk Skla S povrchovou úpravou OSIAclean OSIAclean povrchová úprava skla ESG čiré sériově Ceny a technické informace I/2017 Kermi sprchové kouty 7

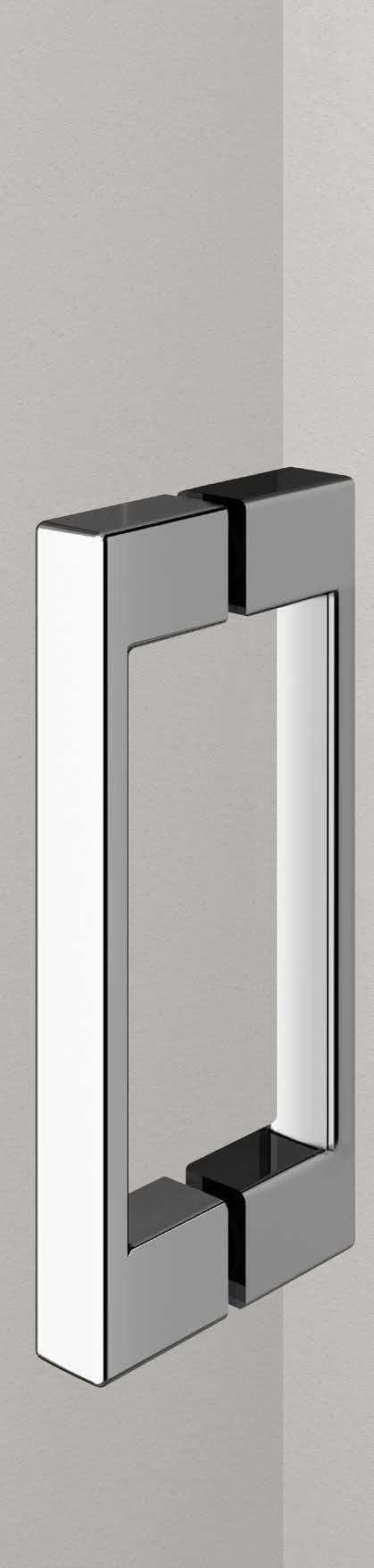

3 Funkční lehkost: zdvihový mechanismus pro jemné a přesné dovření dveří. Spolehlivé utěsnění zajišťuje vodorovná těsnící lišta s okapničkou. Elegantní madlo. OSIA Nevšednost.

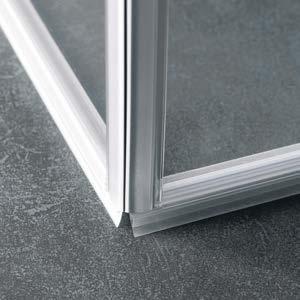

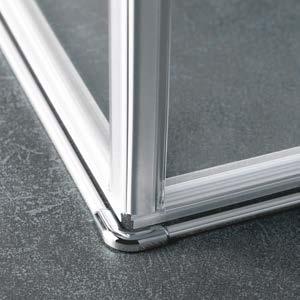

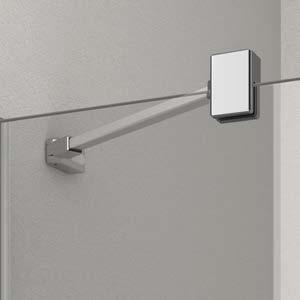

4 Hladké, snadno čistitelné a stabilní profily. Šikmý stabilizátor se postará o optimální pevnost. Možno namontovat bez nebo pro zlepšení těsnosti s nízkou prahovou lištou. Optimální těsnost každého provedení díky individuálním profilům, magnetickým a těsnícím lištám. Skvělá madla, přesvědčí na pohled i na dotek.

5 OSIA 1-křídlé dveře s pevným polem Způsoby montáže Nika OS SFL OS SFR Popis výrobku Určeno k montáži do niky. Částečně rámové dveře otvíravé pouze ven, s pevným polem Včetně OSIA-stabilizátoru (vnitřní vzpěry). Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou OSIAclean. Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. Šířkové vyrovnání ve stěnovém profilu na straně pevného pole 25 mm, na straně dovírání 5 mm. Pant na skle se zdvihovým mechanismem. Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. Z konstrukčních důvodů nelze u OSIA zaručit absolutní těsnost. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV) Kermi sprchové kouty Ceny a technické informace I/2017

6 OS SFR/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou při kolmých stěnách. Při odchylce stěny pod pevným polem vyšší než 2mm, resp. celkové odchylce vyšší než 3mm, nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 OS200VK, příslušenství strana 20. Hrana vaničky Sprchová vanička Šířka vstupu Šířka Pevné pole Při objednávce vždy uveďte: OS SFR = 1-křídlé dveře s pevným polem / panty vpravo OS SFL = 1-křídlé dveře s pevným polem / panty vlevo Číslo výrobku stříbrná vysoký lesk = V ESG čiré s OSIAclean = P Cena v CZK bez DPH I/ OS SFR/L VPK 13800, OS SFR/L VPK 13800, OS SFR/L VPK 14400, OS SFR/L VPK 14400, OS SFR/L VPK 15200, OS SFR/L VPK 15200,- Ceny a technické informace I/2017 Kermi sprchové kouty 11

7 OSIA 1-křídlé dveře s pevným polem Způsoby montáže Roh: OS STR/L a OS TD (strana 14) OS TD OS TD OS STL OS STR Popis výrobku Pro kombinaci s boční stěnou OS TD na straně dovírání. Částečně rámové dveře otvíravé pouze ven, s pevným polem Včetně OSIA-stabilizátoru (vnitřní vzpěry). Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou OSIAclean. Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. Nastavitelná šířka ve stěnovém profilu 25 mm. Pant na skle se zdvihovým mechanismem. Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. Z konstrukčních důvodů nelze u OSIA zaručit absolutní těsnost. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 15 Nastavitelná šířka v rohu = hrana vaničky Kermi sprchové kouty Ceny a technické informace I/2017

8 OS STR/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou při kolmých stěnách. Při odchylce stěny pod pevným polem vyšší než 2mm, resp. celkové odchylce vyšší než 3mm, nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 OS200VK, příslušenství strana 20. Hrana vaničky Sprchová vanička Šířka vstupu Šířka Pevné pole Při objednávce vždy uveďte: OS STR = 1-křídlé dveře s pevným polem / panty vpravo OS STL = 1-křídlé dveře s pevným polem / panty vlevo Číslo výrobku stříbrná vysoký lesk = V ESG čiré s OSIAclean = P Cena v CZK bez DPH I/ OS STR/L VPK 13800, OS STR/L VPK 13800, OS STR/L VPK 14400, OS STR/L VPK 14400, OS STR/L VPK 15200, OS STR/L VPK 15200,- Ceny a technické informace I/2017 Kermi sprchové kouty 13

9 OSIA Boční stěna Způsoby montáže Roh OS TD OS TD Popis výrobku Pro kombinaci s 1-křídlými dveřmi s pevným polem OS STR/L. Částečně rámová boční stěna. Včetně OSIA-stabilizátoru (vnitřní vzpěry). Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou OSIAclean. Kvalitní eloxované hliníkové profily. Nastavitelná šířka ve stěnovém profilu 25 mm. Svislá magnetická lišta. Z konstrukčních důvodů nelze u OSIA zaručit absolutní těsnost. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Nastavitelná šířka v rohu = hrana vaničky Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 14 Kermi sprchové kouty Ceny a technické informace I/2017

10 OS TD Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 OS200VK, příslušenství strana 20. Boční stěnu lze instalovat jako levou i pravou. Hrana vaničky Sprchová vanička Číslo výrobku stříbrná vysoký lesk = V ESG čiré s OSIAclean = P Cena v CZK bez DPH I/ OS TD VPK 7200, OS TD VPK 7200, OS TD VPK 7600, OS TD VPK 7600, OS TD VPK 8200, OS TD VPK 8200,- Ceny a technické informace I/2017 Kermi sprchové kouty 15

11 OSIA 2-dílný rohový vstup (otočné dveře s pevnými poli) - cena za polovinu sprchového koutu Způsoby montáže Roh: OS ESR a OS ESL OS ESL OS ESR Popis výrobku Cena kompletního sprchového koutu je součtem ceny pravého polovičního dílu OS ESR a levého polovičního dílu OS ESL. Je možné libovolně kombinovat poloviční díly různých rozměrů. Částečně rámový rohový vstup se dvěma křídly a pevnými poli, dveře otvíravé pouze ven. Včetně dvou OSIA-stabilizátorů (vnitřních vzpěr). Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou OSIAclean. Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. Nastavitelná šířka ve stěnovém profilu 25 mm. Pant na skle se zdvihovým mechanismem. Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. Z konstrukčních důvodů nelze u OSIA zaručit absolutní těsnost. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 15 Nastavitelná šířka v rohu = hrana vaničky Kermi sprchové kouty Ceny a technické informace I/2017

12 OS ESR/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylce pod pevným polem vyšší než 2mm, resp. celkové odchylce vyšší než 3mm, nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 OS200VK, příslušenství strana 20. Cena kompletního sprchového koutu je součtem ceny pravého (OS ESR) a levého (OS ESL) polovičního dílu. Hrana vaničky Sprchová vanička Diagonální šířka vstupu 2 polovičních dílů Šířka pevného pole Při objednávce vždy uveďte: OS ESR = pravý poloviční díl OS ESL = levý poloviční díl Číslo výrobku stříbrná vysoký lesk = V ESG čiré s OSIAclean = P Cena v Kč bez DPH I/2017 za poloviční díl OS ESR VPK 9950,- OS ESL VPK 9950, OS ESR VPK 9950,- OS ESL VPK 9950, OS ESR VPK 10200,- OS ESL VPK 10200, OS ESR VPK 10200,- OS ESL VPK 10200, OS ESR VPK 10800,- OS ESL VPK 10800, OS ESR VPK 10800,- OS ESL VPK 10800,- Ceny a technické informace I/2017 Kermi sprchové kouty 17

13 OSIA Čtvrtkruhový sprchový kout (otočné dveře s pevnými poli) Způsoby montáže Roh: OS E55 OS E55 Rádius = b x 2,41 Naměřený rozměr b v mm Rádiusvaničky v mm OSIA 216 Rádius 520 OS E Rádius 550 OS E55 b Popis výrobku Částečně rámový dvoukřídlý čtvrtkruhový sprchový kout s pevnými poli, s dveřmi otvíravými pouze ven. Včetně dvou OSIA-stabilizátorů (vnitřních vzpěr). Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou OSIAclean. Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. Nastavitelná šířka ve stěnovém profilu 25 mm. Pant na skle se zdvihovým mechanismem. Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. Z konstrukčních důvodů nelze u OSIA zaručit absolutní těsnost. Součástí dodávky: upevňovací materiál. Made in Germany. Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Vnější hrana skla 15 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 18 Kermi sprchové kouty Ceny a technické informace I/2017

14 OS E55 Výška sprchového koutu 2000 Sériový výrobek Všechny rozměry jsou při kolmých stěnách. Při odchylce stěn pod pevnými poli více než 2mm, resp. celkové odchylce vyšší než 3mm, nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 OS200VK, příslušenství strana 20. Rozměr vaničky Hrana vaničky Šířka vstupu Šířka pevného pole Číslo výrobku stříbrná vysoký lesk = V ESG čiré s OSIAclean = P Cena v CZK bez DPH I/2017 E E F 800x OS E VPK 19900,- 900x OS E VPK 20300,- 1000x OS E VPK 20630,- E E F Ceny a technické informace I/2017 Kermi sprchové kouty 19

15 OSIA Příslušenství Název příslušenství Obrázek Popis příslušenství Číslo příslušenství Upozornění: EDIFACT možný pouze částečně! Cena v Kč bez DPH stříbrná vysoký lesk Rozšiřovací profil 25 pro všechny modely Kombinace dvou rozšiřovacích profilů za sebou je možná Výška 2000 mm ZDSV SV1 OS200VK 1501,- 20 Kermi sprchové kouty Ceny a technické informace I/2017
