1 KONTEJNERY CTS Katalog náhradních dílů

2 Adresa výrobce : CTS-servis, a. s. tel. : Okřínek 53 fax : , Poděbrady http : // Veškerá práva podle zákona o právu původce zůstávají vysloveně vyhrazena firmě CTS-servis, a. s. Okřínek. Technické změny z důvodů dalšího vývoje vyhrazeny! Kontejnery CTS - OBSAH : 00 - Celkový pohled Kontejnerové oko Prvek jištění kontejneru Pojezdové rolny - váleček Zavíraní dveří a výklopky Příslušenství Sloupky a zavírání kontejnerů valníkových... - CTS-servis, a. s. OKŘÍNEK - K043.A

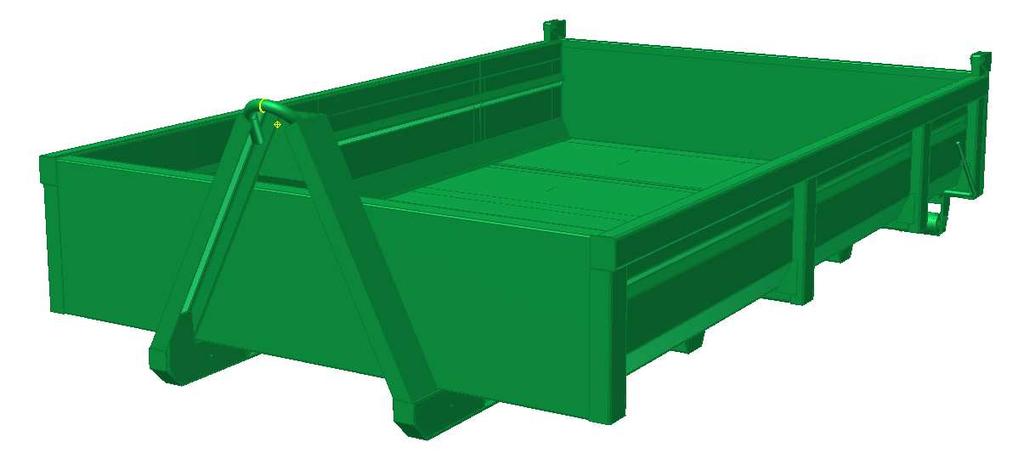

3 CELKOVÝ POHLED : 05 - PŘÍSLUŠENSTVÍ 01-KONTEJNEROVÉ OKO 06 - SLOUPKY A ZAVÍRÁNÍ KONTEJNERŮ VALNÍKOVÝCH 02 - PRVEK JIŠTĚNÍ KONTEJNERU 03 - POJEZDOVÉ ROLNY - VÁLEČEK 04 - ZAVÍRÁNÍ DVEŘÍ A VÝKLOPKY Katalog náhradních dílů : K043.A

4 01 - KONTEJNEROVÉ OKO 02 - PRVEK JIŠTĚNÍ KONTEJNERU Katalog náhradních dílů : K043.A

5 01 - KONTEJNEROVÉ OKO 02 - PRVEK JIŠTĚNÍ KONTEJNERU Pozice Název položky Číslo položky - objednací číslo Norma, číslo výkresu Určení - typ kontejneru 1. Kontejnerové oko C1, C2, C3, D3 2. Kontejnerové oko C4 3. Kontejnerové oko D1 4. Kontejnerové oko M.S.T.S. 5. Kontejnerové oko sklopné C2 KVSTOH 6. Čep 20-71, C2 KVSTOH 7. Svorník I C2 KVSTOH 8. Kolík 5x36 pružný ČSN C2 KVSTOH 9. Závlačka 4x85 pružná C2 KVSTOH Prvek jištění kontejneru C1, D3 12. Prvek jištění kontejneru C2, C3 13. Prvek jištění kontejneru D1. Prvek jištění kontejneru M.S.T.S. Katalog náhradních dílů : K043.A

6 03 - POJEZDOVÉ ROLNY - VÁLEČEK Katalog náhradních dílů : K043.A

7 03 - POJEZDOVÉ ROLNY - VÁLEČEK Pozice Název položky Číslo položky - objednací číslo Norma, číslo výkresu Určení - typ kontejneru 1. Váleček levý C1, D3 Váleček levý L C2 Váleček levý C3 2. Váleček pravý C1, D3 Váleček pravý P C2 Váleček pravý C3 3. Váleček levý D3 KVAL 4. Váleček pravý D3 KVAL 5. Váleček levý C4 Váleček levý D1 6. Váleček pravý C4 Váleček pravý D1 7. Váleček levý C2 KVAL Váleček levý C3 KVAL 8. Váleček pravý C2 KVAL Váleček pravý C3 KVAL 9. Váleček levý C2 STOH 10. Váleček pravý C2 STOH. Váleček M.S.T.S. 12. Konzola C1, D3 Konzola C2 Konzola C3 13. Trubka svařená s pouzdry C1, C2, C3, D3, D3 C2 C3 KVAL. Hřídel svařená C1, C2, C3, D3, D3 C2 C3 KVAL 15. Konzola D3 KVAL Katalog náhradních dílů : K043.A

8 03 - POJEZDOVÉ ROLNY - VÁLEČEK Katalog náhradních dílů : K043.A

9 03 - POJEZDOVÉ ROLNY - VÁLEČEK Pozice Název položky Číslo položky - objednací číslo Norma, číslo výkresu Určení - typ kontejneru 16. Konzola C4 Konzola D1 17. Trubka svařená s pouzdry C4, D1 18. Hřídel svařená C4, D1 19. Konzola C2 KVAL Konzola C3 KVAL 20. Konzola I C2 STOH 21. Konzola II C2 STOH 22. Trubka svařená s pouzdry C2 STOH 23. Hřídel svařená C2 STOH 24. Konzola M.S.T.S Trubka svařená s pouzdry M.S.T.S. 26. Hřídel svařená M.S.T.S. Katalog náhradních dílů : K043.A

10 04 - ZAVÍRÁNÍ DVEŘÍ A VÝKLOPKY 05 - PŘÍSLUŠENSTVÍ DIN CTS Katalog náhradních dílů : K043.A

11 04 - ZAVÍRÁNÍ DVEŘÍ A VÝKLOPKY 05 - PŘÍSLUŠENSTVÍ Pozice Název položky Číslo položky - objednací číslo Norma, číslo výkresu Určení - typ kontejneru 1. Závěs pantu C1, C2, C3, D3, C2 STOH 2. Pant C1, C2, C3, D3 Pant C2 STOH 3. Výpalek C1, C2, C3, D3, C2 STOH 4. Čep svarek C1, C2, C3, D3, C2 STOH 5. Hák C1, C2, C3, D3, C2 STOH Hák M.S.T.S. 6. Svorník C1, C2, C3, D3, C2 STOH 7. Hák horní M.S.T.S. 8. Hák spodní M.S.T.S. 9. Čep úplný M. S.T.S. 10. Protikus M.S.T.S.. Pouzdro úplné M.S.T.S Úchyt Zámek oka kontejneru (čelisti + zámek) Čelist zámku Zámek CORBIN Katalog náhradních dílů : K043.A

12 06 - SLOUPKY A ZAVÍRÁNÍ KONTEJNERŮ VALNÍKOVÝCH Katalog náhradních dílů : K043.A

13 06 - SLOUPKY A ZAVÍRÁNÍ KONTEJNERŮ VALNÍKOVÝCH Pozice Název položky Číslo položky - objednací číslo Norma, číslo výkresu Určení - typ kontejneru 1. Sloupek II. (100x svařený, v. boč. 700) + euroclip KVAL7 Sloupek II. (100x svařený, v. boč. 450) + euroclip KVAL4 2. Sloupek I. levý (100x svařený, v. boč. 700) + euroclip KVAL7 Sloupek I. levý (100x svařený, v. boč. 450) + euroclip KVAL4 3. Sloupek I. pravý (100x svařený, v. boč. 700) + euroclip KVAL7 Sloupek I. pravý (100x svařený, v. boč. 450) + euroclip KVAL4 4 Sloupek II. (100x40-780, v. boč. 700) + euroclip KVAL7 Sloupek II. (100x40-510, v. boč. 450) + euroclip KVAL4 Sloupek II. (100x40-510, v. boč. 400 Fuhrmann) + euroclip KVAL4 Sloupek II. (100x40-700, v. boč. 600 Fuhrmann) + euroclip KVAL6 5. Sloupek I. levý (100x40-780, v. boč. 700) + euroclip KVAL7 Sloupek I. levý (100x40-510, v. boč. 450) + euroclip KVAL4 Sloupek I. levý (100x40-510, v. boč. 400 Fuhrmann) + euroclip KVAL4 Sloupek I. levý (100x40-700, v. boč. 600 Fuhrmann) + euroclip KVAL6 6. Sloupek I. pravý (100x40-780, v. boč. 700) + euroclip KVAL7 Sloupek I. pravý (100x40-510, v. boč. 450) + euroclip KVAL4 Sloupek I. pravý (100x40-510, v. boč.400 Fuhrmann) + euroclip KVAL4 Sloupek I. pravý (100x40-700, v. boč. 600 Fuhrmann) + euroclip KVAL6 7. Sloupek přední (100x40-500, v. boč. 400 Fuhrmann) KVAL4 Sloupek přední (100x40-700, v. boč. 600 Fuhrmann) KVAL6 8. Sloupek svař. (100x40-500, v. boč. 400 Fuhrmann) KVAL4 Sloupek svař. (100x40-700, v. boč. 600 Fuhrmann) KVAL6 9. Zavírání pravé Zavírání levé Závěs Katalog náhradních dílů : K043.A
