1 Fasádní systémy Trimoterm FTV INVISIO

2 OBSAH Technický popis fasádních systémů se skrytým kotvením FTV INVISIO. Všeobecně. Popis panelu. Složení panelu. Technické údaje. Povrchová úprava Proces návrhu. Volba tloušťky panelu Trimoterm FTV INVISIO. Povolené rozpětí a minimální ložná plocha panelu. Kotvení.. Kotvení při vertikální instalaci.. Kotvení při horizontální instalaci 6.. Kotvení k mezilehlé podpoře 7.. Kotvení na okraji panelu vertikální instalace 8.. Kotvení na okraji panelu pomocí lišty HF0 horizontální instalace 8..6 Kotvení na okraji panelu pomocí krycí lišty horizontální instalace 9..7 Kotevní materiál 9..8 Typy konstrukce a podkonstrukce 0 Standardní detaily fasádního systému FTV INVISIO. Vertikální instalace.. Detail založení.. Napojení panelů.. Ukončení pod střechou.. Ukončení v místě atiky.. Provedení vnějšího rohu s oplechováním..6 Provedení rohu s prefabrikovanými rohovými panely. Horizontální instalace.. Detail založení.. Panel Extension with a Mask.. Kotvení panelu pomocí hliníkového profilu HF0.. Atika 7.. Provedení vnějšího rohu s oplechováním 7..6 Provedení rohu s prefabrikovanými rohovými panely 8..7 Okna a ostatní otvory 9 Doporučení pro instalaci 0. Příprava panelů před instalací 0.. Sejmutí ochranné fólie 0.. Řezání panelů 0. Základní požadavky a tolerance systému Trimoterm FTV INVISIO. Kotvení v místě mezilehlých podpor. Možnosti manipulace s panely.. Vertikální instalace.. Horizontální instalace Podrobné popisy a jiné informace v tomto dokumentu jsou uvedeny pouze jako informace o systému (systémech) výrobků Trimoterm používaných pro vytvoření obvodového pláště. Za použití těchto informací při konstrukci odpovídá výhradně uživatel. Společnost Trimo nepřebírá odpovědnost za jakékoli škody v důsledku nesprávných nebo opomenutých informací v tomto textu. I přes veškeré úsilí o to, aby informace uvedené v tomto dokumentu byly přesné, společnost Trimo a její pobočky neručí a neodpovídají za případné chyby.

3 Technický popis fasádních systémů se skrytým kotvením FTV INVISIO. Všeobecně Invisio je převážně využíváno pro vertikální instalaci. Jde o fasádní panel se skrytým kotvením a minerální výplní, který může být vyroben v délkách až m. Panely Invisio mají čistý a stejnorodý povrch a jejich instalace je neobyčejně rychlá a levná. Fasáda vytvořená z těchto panelů má dokonale hladký a architektonicky čistý vzhled.. Mezilehlé kotevní prvky jsou velmi únosné a maximálně využívají vnitřní pevnost panelu a nijak nenarušují rovinnost jeho povrchu. Systém byl původně navržen především pro vertikální instalaci, ale horizontální instalace je rovněž možná, viz obrázky l a. Panely Trimoterm FTV HL (označované jako FTV INVISIO) jsou připevněny k ocelovým nebo betonovým podporám pomocí ocelové roznášecí podložky, jejímž úkolem je rovnoměrně rozložit zatížení do větší plochy panelu. Podélný zámek sousedního panelu kryje roznášecí podložku a kotevní šrouby připevněného panelu tak, že nejsou na kompletní fasádě tyto kotevní prvky vidět. Kotevní prvky jsou vidět v řezu na obrázku č. 6. Roznášecí podložka je připevněna k podkonstrukci jedním nebo dvěma šrouby v závislosti na tloušťce podkonstrukce a v souladu se statickými výpočty. Fasádní systém Invisio má vynikající technické parametry a umožňuje vysokou flexibilitu při návrhu a provedení fasády. Oblast použití fasád FTV INVISIO je velmi široká a zahrnuje nejrůznější typy objektů v obchodní, komerční i průmyslové sféře. Obr. : Vertikální instalace Obr. : Horizontální instalace. Obr. : Kotvení k těžké ocelové konstrukci. Obr. : Připevnění k lehké ocelové konstrukci.. Panel Trimoterm FTV INVISIO. Samořezné šrouby. Roznášecí podložka FTV HL Technická dokumentace CZ verze prosinec 0

4 . Popis panelu Obr. : Tvarové provedení panelů Trimoterm FTV INVISIO Profilace Strana A Strana B Profilace S L Profilace V (v) Profilace V (v) Hladký (g, G) Mikroprofilace (m) Mikroprofilace(m) Mikroprofilace(m) Multi vario (X0) M S Jako strana A je zpravidla označována vnější strana panelu. Tloušťka ocelového plechu u profilací v, v6, G-gladio a Multi vario (kromě profilu X0) je 0,7 mm.. Vnější ocelový plech (strana A). Vnitřní ocelový plech (strana B). Jádro z minerální vlny Poznámka: Úplný sortiment panelů lze najít v brožuře Ohnivzdorné panely Trimoterm Přehled výrobků Řez panelem Trimoterm FTV INVISIO Strana A s Strana B Profilace vnějšího plechu Profilace S - (standard ) 0 Profilace V (v) 00 Profilace V (v 00 Hladký profil (G) Hladký profil (g) Mikroprofilace (m) Mikroprofilace (m) 0 Multi vario (X0) FTV HL Technická dokumentace CZ verze prosinec 0

5 Profilace vnitřního plechu: Profilace S - (standard )) 0 Profilace V (v) 00 Profilace V (v) 00 Hladký profil (G) Hladký profil (g) Mikroprofilace (m) Složení panelu Panely Trimoterm FTV INVISIO se skládají ze dvou tenkých profilových pozinkovaných ocelových plechů, jejichž povrch je lakován (tloušťka 0,6 mm nebo 0,7 mm). Plech je nalepen na jádro tvořené nehořlavou laminovanou minerální vlnou A (EN 0-), která zajišťuje vynikající tepelnou a zvukovou izolaci a vysokou požární odolnost panelu. Všechny tři vrstvy jsou slepeny, takže společně tvoří kompozitní strukturu (v tloušťkách od 0 do 0 mm) vyznačující se vysokou únosností, vzduchotěsností a vodotěsností, takže může mít různé konstrukční využití. Na povrchu panelu je nalepena ochranná fólie, která chrání povrch před poškozením při manipulaci, dopravě a montáži. Po instalaci se tato fólie odstraní. Maximální délka panelu je m.. Technické údaje Tabulka : Technické údaje FTV INVISIO Technické údaje FTV INVISIO FTV HL 0 FTV HL 60 FTV HL 80 FTV HL 00 FTV HL 0 FTV HL FTV HL 0 FTV HL 7 FTV HL 00 FTV HL 0 Tloušťka panelu [mm] Hmotnost [kg/m] Fe 0,6/Fe 0, Modul panelu [mm] 000 Délka panelu [m] až Úplný přehled technických údaje je uveden v listu Technické specifikace. FTV HL Technická dokumentace CZ verze prosinec 0

6 . Povrchová úprava Panely Trimo se skládají z jádra tvořeného minerální vlnou a tenkého ocelového plechu. Tento plech má povrchovou ochranu provedenou žárovým zinkováním (zpravidla 7 g/m ) podle EN 06 a navíc je jeho povrch chráněn vrstvou organického laku, nanášeného dle DIN EN 069/. Pro povrchovou ochranu ocelového plechu se používají tyto organické laky: - na bázi polyesteru (SP) - na bázi PVDF (polyvinylidenfluorid) - na bázi PUR(polyuretan) - na bázi PVC (polyvinylchlorid), lak nebo film Jednotlivé druhy ochranného organického laku a jejich základní parametry jsou uvedeny v tabulce. Tabulka : Základní parametry jednotlivých druhů ochranného organického laku. OCHRANA PROTI KOROZI SP SP PVDF PVDF+ PUR PVC(P) PVC+F Klasifikace [DIN 98-8] II III III III III III III Celková tloušťka laku (my) [EN -] 0 max. 7 max. 7 Teplotní odolnost ( C) Odolnost UV záření [EN -0] Ruv Ruv Ruv Ruv Ruv Pružnost Odolnost vůči tvoření skvrn Poznámka: vhodný bez výhrad velmi vhodný vhodný vhodný s výhradami /nutno kontaktovat společnosti Trimo/ - nevhodný Poznámka: Podrobné vysvětlivky k lakům a pokyny pro použití a údržbu jsou uvedeny v materiálu Technické pokyny pro použití a údržbu výrobků Trimo. FTV HL Technická dokumentace CZ verze prosinec 0

7 Konstrukce. Volba tloušťky panelu Trimoterm FTV INVISIO Na základě požadavků projektantů je stanovena vzdálenost podkonstrukce a způsob kotvení systému FTV INVISIO. Tyto hodnoty jsou stanoveny na základě příslušných stavebních předpisů a norem v dané zemi. Základní informace nezbytné pro optimální návrh panelu jsou:. Informace o stavbě (místo, druh, účel, požadovaný vzhled, tepelná izolace atd.).. Informace o panelu: - Tloušťka - Typ plechu a panelu (tloušťka a barva plechu) - Modulová šířka - Délka. Typ panelu se určí podle dostupných informací o stavbě: - Zatížení působící na panel a podkonstrukci. - Podkonstrukce a způsob kotvení: Povolená vzdálenost mezi prvky podkonstrukce Minimální ložná plocha panelu Kotvení. Povolené rozpětí a minimální ložná plocha panelu Panely musí odolávat příslušným zatížením pro zajištění požadované nosnosti v souladu s normou EN 09:006 nebo platnými místními předpisy. Pro každý projekt je nutno individuální posouzení na základě konkrétních zatížení. Jako pomůcka pro volbu panelu byla vytvořena tabulka povolených rozpětí a minimální ložné plochy. Hodnoty uvedené v této tabulce jsou pouze informativní. Detailní údaje týkající se roztečí mezi podporami musí být stanoveny na základě konkrétní situace. Orientační tabulka je k dispozici na webových stránkách společnosti Trimo. Hlavní faktory, které ovlivňují návrh kotvení:. Zatížení větrem: - základní zatížení větrem - výška fasády nad terénem - umístění panelu na fasádě (rohová/centrální oblast). Teplotní namáhání: - barva panelů (skupina I, II nebo III). Statické schéma panelu: - prostý nosník, dvoupolový nosník, vícepolový nosník. Orientace panelu: - horizontální - vertikální S ohledem na výše uveden faktory může být fasáda vystavena různým druhům zatížení. Podle toho je nutno volit rozteče podkonstrukce a kotvení panelů.. Kotvení Pro kotvení panelů FTV INVISIO se používá kombinace kotvení na okraji panelu a kotvení k mezilehlým podporám. Kotvení v mezilehlé podpoře je vždy stejné, ať už se jedná o horizontální či vertikální instalaci panelu. Kotvení na okraji panelu je závislé na způsobu instalace a může být provedeno různými způsoby. FTV HL Technická dokumentace CZ verze prosinec 0

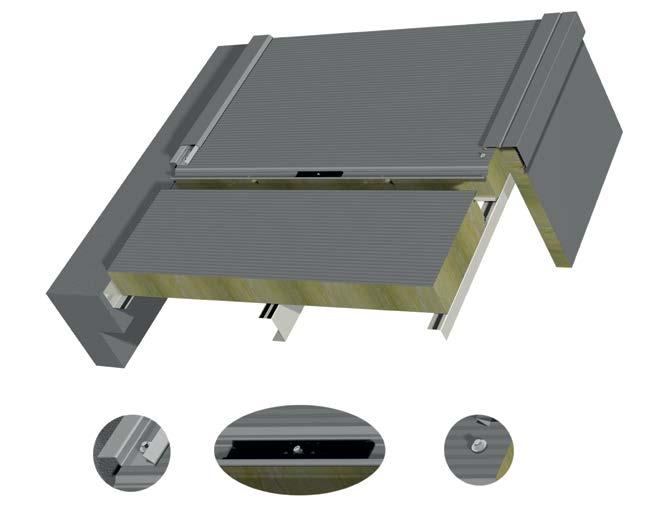

8 .. Kotvení při vertikální instalaci Obr. 6: Vertikální instalace s kotvením na okraji panelu Kotvení na okraji panelu Kotvení k mezilehlé podpoře Kotvení na okraji panelu. Panel Trimoterm FTV INVISIO. Samořezný šroub s podložkou. Samořezný šroub bez podložky. Roznášecí podložka Obr. 7: Vertikální instalace bez kotvení na okraji panelu Kotvení k mezilehlé podpoře. Panel Trimoterm FTV INVISIO. Samořezný šroub. Roznášecí podložka 6 FTV HL Technická dokumentace CZ verze prosinec 0

9 .. Kotvení při horizontální instalaci Při horizontální instalaci se používají dva hlavní typy kotvení nebo napojení, a to pomocí krycí lišty (obr. 8) nebo hliníkového profilu HF0 (Obr. 9). V případě napojování fasádních panelů pomocí krycí lišty se hrana panelu kotví na každé straně šrouby skrz panel. Tyto šrouby přenášejí hmotnost panelu a zatížení větrem. Obr. 8: Horizontální instalace s krycí lištou. Kotvení k mezilehlé podpoře Kotvení na okraji panelu. Panel Trimoterm FTV INVISIO. Samořezný šroub bez podložky. Samořezný šroub s podložkou. Roznášecí podložka. Krycí lišta Pokud je při instalaci fasády použit hliníkový profil HF0, není již nutné kotvit panel pomocí šroubů na okraji panelu, protože profil HF0 plní částečně jejich funkci (zatížení větrem). Pro vynesení hmotnosti panelu musí být přikotven také vnitřní panelu, aby nedošlo k sedání celé fasády vlivem hmotnosti panelů. Připevnění vnitřního plechu se provádí několika způsoby. Jejich popis je uveden v kapitole.. Obr. 9: Horizontální instalace pomocí profilů HF0. Kotvení k mezilehlé podpoře Distanční profil 7 kotvení přes vnitřní plech 6. Panel Trimoterm FTV INVISIO. Samořezný šroub bez podložky. Samořezný šroub s podložkou. Roznášecí podložka. Distanční profil 6. Kotevní profil Z 7. Hliníkový profil HF0 FTV HL Technická dokumentace CZ verze prosinec 0 7

10 .. Kotvení k mezilehlé podpoře V případě kotvení k mezilehlé podpoře se využívá kombinace šroubu a roznášecí podložky (obr. 0, ) Podélná podložka přenáší zatížení v jednom směru na šroub a podkonstrukce přenáší zatížení v druhém směru. Toto připevnění je plně funkční v místě styku dvou panelů (obr. 0). Pro kotvení by měly být použity samořezné šrouby bez podložky odolávajících korozi. Obr. 0: Připevnění k mezilehlé podpoře - detail. Obr. : Roznášecí podložka - detail.. Panel Trimoterm FTV INVISIO. Samořezný šroub bez podložky. Roznášecí podložka. Podélné zěsnění Obecně platí, že minimální šířka ložné plochy panelu u mezilehlé podpory musí být alespoň 60mm, případně se tato šířka určí statickým výpočtem (obr. ). V případě kotvení k tenkostěnné podkonstrukci je nutno použít šrouby pro upevnění přes roznášecí podložku, pak je minimální šířka ložné plochy panelu alespoň 80 mm, nebo se určí statickým výpočtem (obr. ). Počet šroubů se rovněž určuje statickým výpočtem a je závislý na velikosti zatížení a tloušťce podkonstrukce. Obr. : Kotvení pomocí jediného šroubu Obr. : Kotvení pomocí dvou šroubů.. Samořezný šroub bez podložky. Roznášecí podložka 8 FTV HL Technická dokumentace CZ verze prosinec 0

11 .. Kotvení na okraji panelu vertikální instalace Pro kotvení na okraji panelu by měly být používány výhradně šrouby z nerezové oceli (obr. ) s podložkami ze stejného materiálu (průměr 9 mm) a EPDM těsněním. Kotvit je možné ve vzdálensoti minimálně mm od okraje panelu. Obr. : Připevnění na okraji panelu. Panel Trimoterm FTV INVISIO. Samořezný šroub s podložkou.. Připevnění na okraji panelu pomocí hliníkového profilu HF0 horizontální instalace Při horizontální instalaci pomocí speciálního profilu HF0 se tento profil připevní k ocelové konstrukci. Profil se přišroubuje přímo na nosnou konstrukci, pokud konstrukce není silnější než mm a nepřekračuje stanovenou toleranci (obr. ), případně se ke konstrukci přivaří speciální distanční profil, ke kterému se poté kotví profil HF0 (obr. 6, 7). Délky šroubů závisí na tloušťce panelu a jsou uvedeny v tabulce. Obr. : Kotvení na okraji panelu pomocí profilu HF0 přišroubování přímo do ocelové konstrukce. Obr. 6: Kotvení na na okraji panelu pomocí profilu HF 0, přišroubování do distančního profilu 0 x 0 x Obr. 7: Kotvení na okraji panleu pomocí profilu HF0, přišroubování přímo do Distančního profilu 0x0x. Hliníkový profil HF0. Těsnění EPDM 6x0. Samořezný šroub. Tepelná izolace. Distanční profil 0x0x 6. Bulb tite nýt 7. Profil 0x8x0x 8. Těsnicí páska x 9. Samořezné šrouby 0. Profil U 0x0x0x. Profil Z 0x8x0x0x. Profil pro kotvení přes vnitřní plech. Těsnění PE. Těsnicí páska POZNÁMKA: Mezi profilem HF a panelem Trimoterm musí být mezera - mm. FTV HL Technická dokumentace CZ verze prosinec 0 9

12 ..6 Kotvení na okraji panelu pomocí KRYCÍ LIŠTY horizontální instalace Kotvení na okraji panelu při horizontální instalaci se provádí skrz panel (obr. 8). Délky šroubů závisí na tloušťce panelu a jsou uvedeny v tabulce. Obr. 8: Detail kotvení na okraji panelu pomocí krycí lišty.. Krycí lišta. Rozpěrný profil. Těsnicí páska. Tepelná izolace. Samořezné šrouby 6. Nýt x0 7. Butylová páska na Al fólii 7x. 8. Těsnění PE 9. Těsnicí tmel..7 Kotevní materiál Délka šroubů závisí na tloušťce panelu, druhu podkladu a na pokynech jejich výrobce (viz tabulka ). Zvláštní pozornost je třeba věnovat správnému utažení šroubů. Šroub nemůže být nedotažený, ale ani přetažený. Tabulka : Délky šroubů pro kotvení panelů Trimoterm FTV Tloušťka panelu FTV INVISIO (mm) Kotvení ve skrytém spoj i ) Type of screw used for various of attachment (Type A and B) Kotvení skrz panel ) Kotvení pomocí profilu HF0 ) Attachment through profile HF0 ) 0 6./6. x /6.x6 6./6. x 60 6./6. x 6 6./6. x 80 6./6. x 6 6./6. x 80 6./6. x 80 6./6. x 00 6./6. x 80/90 6./6. x 0/ 00 6./6. x 00 6./6. x 6./6. x 00 6./6. x /6. x 6./6. x 0 6./6. x 6./6. x / /6. x 7 6./6. x 7 6./6. x 0 6./6. x / /6. x 0 6./6. x 0 6./6. x 00 6./6. x /6. x 70/90 6./6. x 70/90 6./6. x 70/60 6./6. x 0 Poznámka: ) Platí pro druhotné /vedlejší/ připevnění ve skrytém spoji. ) Platí pro připevnění skrz panel ) Platí pro připevnění pomocí hliníkového profilu HF0 BEZ použitím trubičky (distančního profilu) ) Platí pro připevnění pomocí hliníkového profilu HF0 s použitím trubičky 0x0x pravoúhlého průřezu Šrouby typu A a B se používají pro připevnění na ocelový podklad. V panelu a v ocelovém podkladu je třeba vyvrtat otvor s odpovídajícím průměrem podle pokynů výrobce šroubu. Některé hodnoty tohoto průměru doporučených výrobcem šroubů firmou SFS Stadler jsou uvedeny v tabulce. U šroubů typu C není dovoleno předvrtání otvorů. 0 FTV HL Technická dokumentace CZ verze prosinec 0

13 Tabulka : Průměr vrtaného otvoru pro šrouby v závislosti na tloušťce podkladu Tloušťka podkonstrukce Průměr otvoru [ mm ] (Tip A) > Obr. 9: Typy šroubů Typ A Typ B Typ C..8 Typy konstrukce a podkonstrukce Pro montáž fasádních panelů FTV INVISIO se hodí klasické ocelové konstrukce, pokud jsou v rámci předepsaných tolerancí. Pokud není dodržena předepsaná tolerance, musí být při montáži panelů použita vyrovnávací podkonstrukce. Způsob připevnění se volí v závislosti na druhu podkonstrukce. Panely FTV INVISIO se připevňují:. přímo na ocelovou konstrukci (pokud je v rámci stanovených tolerancí).. s použitím vyrovnávací podkonstrukce (pokud ocelová konstrukce není v rámci stanovených tolerancí). Pro připevněn í panelů na betonový podklad se používají dva způsoby:. s použitím vyrovnávacích podkonstrukce. s použitím širokých vyrovnávacích profilů. Obr. : Ocelová konstrukce a ocelová konstrukce s vyrovnávacími prvky Obr. : Betonový podklad se dvěma typy vyrovnávacích prvků FTV HL Technická dokumentace CZ verze prosinec 0

14 Standardní detaily fasádního systému FTV INVISIO V této kapitole uvádíme nejčastěji používané prvky pro připevňování, těsnění, tepelnou izolaci a změnu vzhledu fasády. Pro vertikální a horizontální instalaci se používají různé detaily. Jejich provedení je popsáno v dalším textu a podrobný popis jejich použití je uveden v pokynech pro instalaci a na výkresech detailů.. Vertikální instalace.. Detail založení Obr. : Detailzaložení Nosný profil L. Těsnicí páska x. Těsnicí páska 0x0/0. Kotva do betonu.. Napojení panelů. Samořezný šroub 6. Podpora okapního plechu 7. Oplechování 8. Slepý nýt 9. Roznášecí podložka 0. Bulb tite nýt.x9.. Kotva SPIKE. Vnitřní podpora Detail napojení panelů je u vertikální instalace využívan tehdy, je- li výška fasády větší než maximální možná délka panelu (m). Pokud je výška fasády větší, je nezbytné napojit panely v místě jedné z mezilehlých podpor a překrýt toto napojení oplechováním tak, aby bylo zajištěno dostatečné utěsnění objektu v místě spoje panelů. Obr. : Detailní vyobrazení napojení fasády Nosný profil L. Okapnice. Těsnicí páska x. Samořezný šroub. Tepelná izolace 6. Bulb tite nýt.x9. 7. Krycí lišta pohledová okapnice 8. Slepý nýt FTV HL Technická dokumentace CZ verze prosinec 0

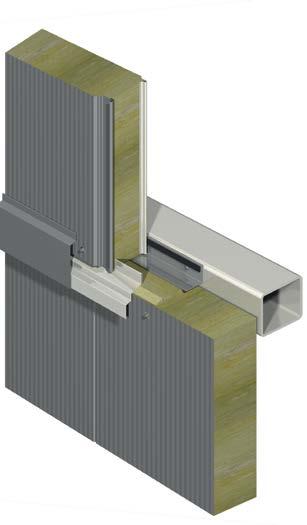

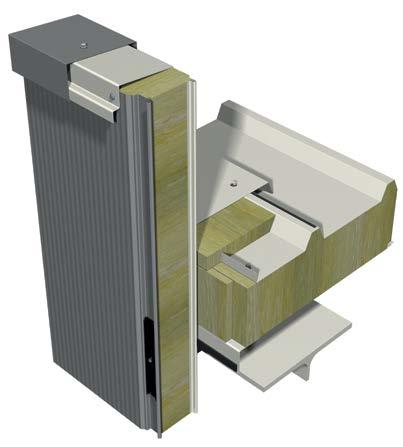

15 .. Ukončení pod střechou Obr. : Detail ukončení fasády pod střechou.. Samořezný šroub. Tepelná izolace. Těsnicí páska x. Kryt atiky. Podpora atikového oplechování.. Ukončení v místě atiky Obr. 6: Detail ukončení fasády u atiky Samořezný šroub. Slepý nýt. Těsnicí páska x. Oplechování atiky. Nosný profil atikového oplechování 6. Roznášecí podložka 7. Samořezný šroub 8. Těsnicí páska EPDM 6x0 9. Tepelná izolace FTV HL Technická dokumentace CZ verze prosinec 0

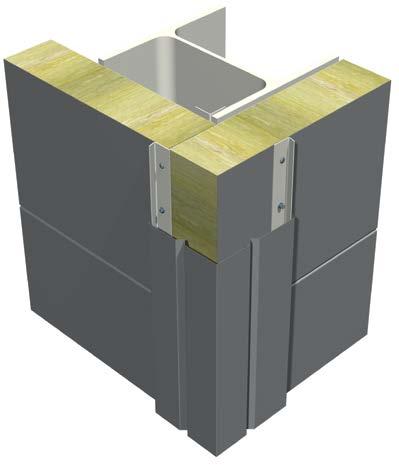

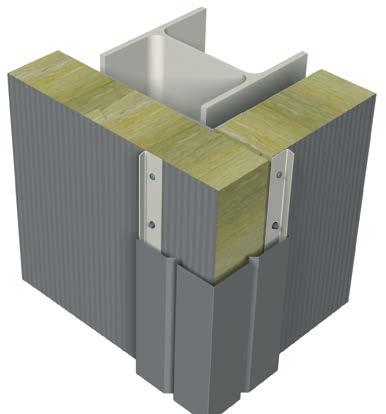

16 .. Provedení vnějšího rohu s oplechováním Obr. 7: Provedení rohu s oplechováním (pravoúhlé). Obr. 8: Provedení rohu s oplechováním (zaoblené).. Oplechování vnějšího roku. Tepelná izolace. Samořezný šroub. Slepý nýt. Úhelník..6 Provedení rohu s prefabrikovanými rohovými panely Obr. 9: Vertikální zaoblený rohový panel. 6. Vertikální zaoblený rohový panel. Kryt atiky zaobleného rohu. Parapet zaobleného rohu. Samořezný šroub. Slepý nýt 6. Hliníkový profil HF0 FTV HL Technická dokumentace CZ verze prosinec 0

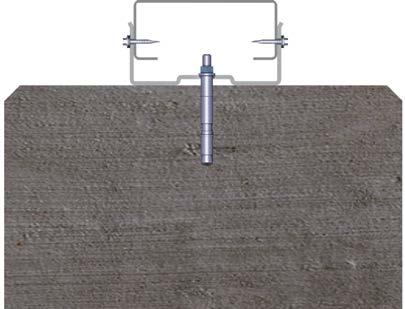

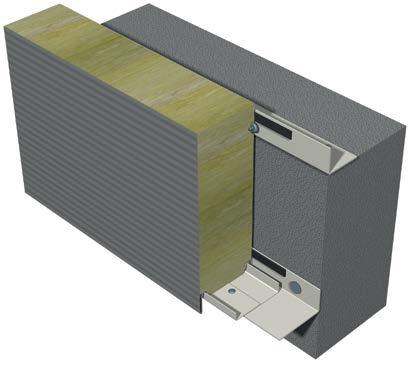

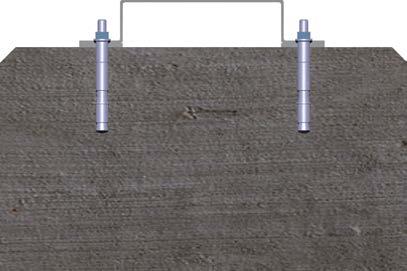

17 . Horizontální instalace.. Detail založení Obr. 0: Detail založení Nosný profil L. Profil U. Kotva do betonu. Těsnicí páska x. Profil L 6. Slepý nýt 7. Kotva SPIKE 8. Bulb tite nýt.. Styk panelů s použitím krycí lišty Klasické napojování panelů se provádí kotvením na obou okrajích panelů nejméně dvěma šrouby (nebo více šrouby podle statického výpočtu). Spoje musí být překryty páskou a krycí lištou, která se připevní k vnějšímu plechu panelu (obr. ). Spára na vnější straně musí být utěsněna tmelem a těsněním PE. Obr. : Detail horizontální instalace styk panelů s použitím krycí lišty Krycí lišta. Těsnicí páska. Tepelná izolace. Samořezný šroub. Slepý nýt 6. Butylová páska na hliníkové fólii 7x. 7. Těsnění PE 8. Těsnicí tmel FTV HL Technická dokumentace CZ verze prosinec 0

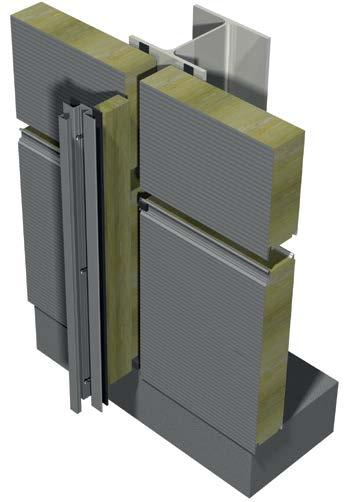

18 .. Kotvení panelu pomocí hliníkového profilu HF0 Pro kotvení při horizontální instalaci se používá extrudovaný hliníkový profil HF0, který se skládá z nosné části (HF0/) a krycí lišty (HF0/). Zatížení je z panelu přenášeno prostřednictvím těsnění (pos. na obr. ) na profil, který je připevněn k nosné konstrukci stavby samořeznými šrouby (obr. ). Aby bylo zajištěno rozložení hmotnosti panelu, musí být jeho vnitřní plech plech dodatečně fixován. Toto dodatečné kotvení lze provést různými způsoby v závislosti na podkonstrukci a na tloušťce panelu (obr. 6, 7, 8, ). Spára vnějšího spoje je utěsněna tmelem a těsněním PE. Obr. : Kotvení panelu pomocí profilu HF0 6, 7. Hliníkový profil HF0/. Krycí profil HF0/. Samořezný šroub. Těsnicí páska EPDM 6 x. Tepelná izolace 6. PE těsnění 7. Těsnicí tmel Instalace dočasného kotvení panelu může být provedeno těmito způsoby:. přímo do nosné konstrukce o tloušťce stěny až mm nebo. na distanční profil. V případě kotvení přímo na nosnou konstrukci je možno vnitřní plech fixovat nepřímo prostřednictvím plechu (připojovacího profilu) přinýtovaného k vnitřnímu plechu panelu (obr. a) nebo ho lze přišroubovat přímo. (obr. b). Obr. : Dočasné kotvení přímo na nosnou konstrukci. a) Připevnění vnitřního plechu pomocí připojovacího profilu b) Připevnění vnitřního plechu přímo na konstrukci. Nosná ocelová konstrukce. Samořezné šrouby. Připojovací profil 6 FTV HL Technická dokumentace CZ verze prosinec 0

19 V případě instalace na silnoostěnnou konstrukci je nutno na ni přivaří distanční profil o rozměrech 0x0x nebo 0x0x (podle tloušťky panelu, který má být připevněn), viz obr.. K vnitřnímu plechu je kotven Z profil (obr. ), který je k němu a zároveň je přišroubován k distančnímu profilu. Tvar profilu Z je závislý na tloušťce panelu nebo na distančním profilu (obr. ). Obr. : Nepřímé kotvení vnitřního plechu k distančnímu profilu Nepřímé kotvení vnitřního plechu k distančnímu profilu. Nosná ocelová konstrukce. Samořezné šrouby. Připojovací profil. Navařená trubička 0x0 Obr. : dočasné kotvení. a) FTV HL 00 - FTV HL 0 / profil Z 0/0/0/. Panel Trimoterm FTV INVISIO. Profil Z 0/0/0/. Slepý nýt b) FTV HL 60 - FTV HL 80 / profil Z 0/0/0/ c) připevnění bez vloženého profilu (b < mm) FTV HL Technická dokumentace CZ verze prosinec 0 7

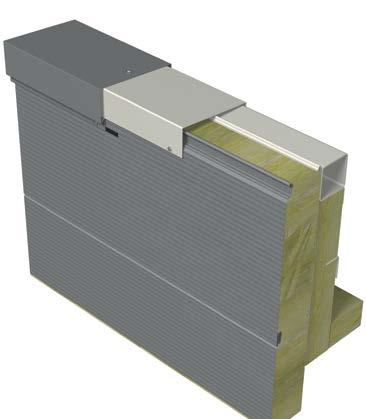

20 .. Atika V případě horizontální instalace je nezbytné vyztužit panel kotvením k atikovému profilu ve vzdálenosti přibližně m pro zajištění správné funkčnosti panelu. Esteticky je detail obvykle dořešen na základě požadavků konkrétního projektu. Obvykle je detail osazen nosným profilem oplechování, dostatečně a vhodně ukotven a utěsněn k plechům panelu a podkonstrukci. Obr. 6: Detail atiky Oplechování atiky. Okraj atiky. Nosný profil oplechování atiky. Samořezný šroub 6,x. Slepý nýt 6. Těsnicí páska EPDM x0.. Provedení vnějšího rohu s oplechováním Obr. 7: Detail rohového zakončení s oplechováním. 6. Hrana panelu vnější. Tepelná izolace. Samořezný šroub. Slepý nýt. Podpora rohu 6. Úhelník 8 FTV HL Technická dokumentace CZ verze prosinec 0

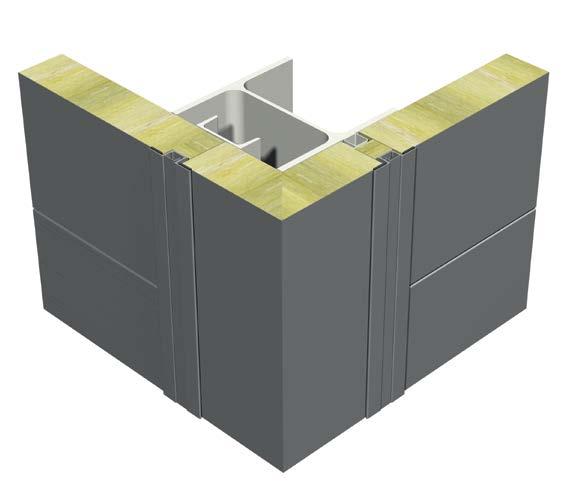

21 ..6 Provedení rohu s prefabrikovanými rohovými panely Obr. 8: Detail rohového zakončení.. Vertikální roh. Hliníkový profil HF0. Tepelná izolace Obr. 9: Detail zaobleného rohového zakončení.. Vertikální roh. Hliníkový profil HF0. Tepelná izolace FTV HL Technická dokumentace CZ verze prosinec 0 9

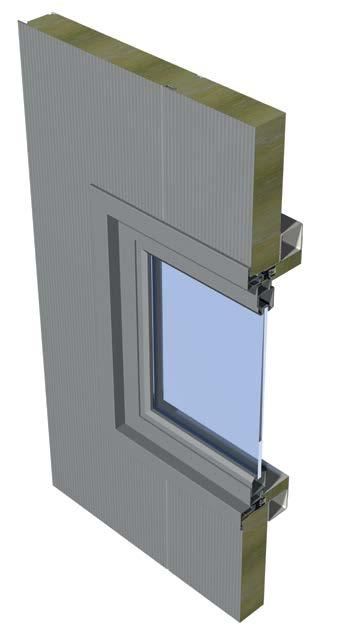

22 ..7 Okna a ostatní otvory Otvory pro instalaci oken, dveří a ostatních prvků do fasádního systému INVISIO jsou lemovány klasickými krycími lištami (obr. 0) nebo prefabrikovanými hliníkovými profily s integrovaným přerušením tepelného mostu (Obr. ). Obr. 0: Provedení lemování okna.. Okno. Parapet. Nadpraží. Opěra lemování. Lemování Obr. : Instalace okna do hliníkového rámu.. Hliníkový profil s přerušeným tepelným mostem. Okno. Nosná konstrukce. Tepelná izolace. Lemování vnitřní 0 FTV HL Technická dokumentace CZ verze prosinec 0

23 Doporučení pro instalaci. Příprava panelů před instalací.. Sejmutí ochranné fólie Na obou stranách panelu Trimoterm FTV je nalepena fólie, která chrání lakovaný povrch před případným poškozením během přepravy, manipulace a montáže. Tuto fólii je na vnitřní straně nutno před montáží sejmout. Fólie na vnější straně se odstraňuje až těsně před ukončením prací, avšak tam, kde je to nutné, musí být odstraněna během montáže (např. v podélném spoji mezi dvěma panely, pod šrouby, lištami apod.). Viz obr.. V případě delšího skladování panelů je nutno ochrannou fólii sejmout po třech měsících. Pokud jsou panely skladovány pod širým nebem, musí být chráněny před slunečním zářením, jinak by odstranění fólie mohlo být obtížné. Obr : Odstranění ochranné fólie POZNÁMKA: - V případě delšího skladování panelů je nutno ochrannou fólii sejmout nejpozději po třech měsících. - Pokud jsou panely skladovány pod širým nebem, musí být chráněny před slunečním zářením, jinak by odstranění fólie mohlo být obtížné. - Při montáži fasádních panelů je nutno fólii odstra nit na místech, kde je to potřebné... Řezání panelů Pokud je nutno panely při montáží řezat, musí být použity pouze takové nůžky nebo pily, při jejichž použití nedojde k zahřátí řezané části panelu na vysokou teplotu (obr. ). Mohlo by dojít k poručení antikorozní ochrany v bezprostřední blízkosti řezu. Z tohoto důvodu je také zakázáno použití úhlových brusek! Všechny malé částice materiálu na povrchu panelu po řezání nebo vrtání musí být odstraněny ihned, nebo nejpozději na konci pracovního dne. Značky a rýhy hřebíkem nebo podobnými ostrými předměty mohou poškodit ochrannou vrstvu na povrchu panelu. Obr. : Pro řezání panelů lze použít nůžky na plech a pily Doporučené nástroje: Zakázané nástroje: FTV HL Technická dokumentace CZ verze prosinec 0

24 . Základní požadavky a tolerance systému Trimoterm FTV INVISIO Panely je možno montovat na betonové zdi, betonový skelet, ocelové konstrukce nebo na cihlové stěny. Panely Trimoterm FTV INVISIO je možno instalovat přímo na ocelovou konstrukci dostatečné pevnosti a tloušťky max. mm. Před instalací zkontrolujte rovinnost podkonstrukce, na kterou mají být panely Trimoterm FTV INVISIO instalovány. Podkonstrukce musí být v rámci milimetrové tolerance +/- dvou krajních hran panelu (obr. ). Ocelová konstrukce, na kterou mají být panely instalovány, musí splňovat požadavky uvedené v normě ENV 090- nebo specifikace vydané společností Trimo. To znamená, že konstrukce se nesmí odchýlit od ideální projektové linie o více než +/- mm. Obr. : Tolerance vzdálenosti mezi dvěma poli. Nejdůležitější podmínkou při tvorbě návrhu a instalaci je kromě splnění výše uvedených požadavků také rovinnost detailu založení fasády. Zakládací profil musí být vyrovnaný a odchylka nesmí být větší než mm na vzdálenost jednoho panelu (obr. ). Jakmile panel nebude ve vodorovné poloze, mohlo by dojít k deformaci spodního zámku. Rovinnost nosného profilu musí být kontrolována vodováhou. Obr. : Tolerance betonového nosníku. FTV HL Technická dokumentace CZ verze prosinec 0

25 . Kotvení v místě mezilehlých podpor Specifickým prvkem panelů Trimoterm FTV INVISO jsou mezilehlé podpory. Kotvení v mezilehlých podporách umožňuje instalaci velmi dlouhých panelů, které by jinak při klasické instalaci s připevněním pouze na okraji panelu nebyly schopny přenést taková zatížení, a v důsledku toho by mohlo dojít k poškození nebo zničení panelu. Připevnění panelu FTV INVISIO tvoří vždy kombinace připevnění na hraně (stejně jako u standardního panelu) a v mezilehlé podporře, jejíž pomocí je panel vynesen. Správný způsob kotvení je možno vidět na obr. 6, viz níže. Obr. 6: Správný způsob kotvení Provedení mezilehlého kotvení vyžaduje pozornost především při utažení kotevního šroubu ten nesmí být ani přetažený, ani nedotažený. V případě přetažení šroubů dojde k deformaci vnějšího plechu, která bdue viditelná na finální fasádě. (obr. ) nebo může dojít i k znemožnění montáže ostatních panelů. Je doporučen minimální odstup hlavičky šroubu od roznášecí podložky cca mm (obr. 7). Obr. 7: Doporučené připevnění mezilehlé opěry. Obr. 8: Nesprávné připevnění. FTV HL Technická dokumentace CZ verze prosinec 0

26 . Možnosti manipulace s panely Instalace začíná v krajní ose fasády. Před začátkem instalace panelů je nutno ověřit, zda je podkonstrukce vyhovující z geometrického hlediska - splnění je předpokladem kvalitního provedení fasády. Případné geometrické nepravidelnosti musí být opraveny přiříznutím prvních a posledních instalovaných panelů. Panely se opírají o základ, který částečně nese vertikální zátěž. Pro zvedání a přesun panelů na své místo se při vertikální i horizontální instalaci doporučuje použití vakuových zvedáků (obr. 9). Před zvednutím panelu musí být na místech uchopení panelu podtlakovým zvedákem odstraněna ochranná fólie. Pro vertikální a horizontální instalaci jsou také navrženy speciální zvedáky (obr. 0). Rozměry zvedáků a čepů musí být určeny statickým výpočtem s ohledem na tloušťku a hmotnost panelů... Vertikální instalace Obr. 9: Zvedání panelu mechanickým zvedacím zařízením Zvedání panelu podtlakovým zvedákem... Horizontální instalace Zvedání panelů FTV INVISIO v horizontální poloze je možno provádět pouze pomocí podtlakových zvedáků (obr. 0). Obr. 0: Horizontální zvedání panelů podtlakovým zvedákem. FTV HL Technická dokumentace CZ verze prosinec 0
