Hydraulické mechanismy
|
|
- Luboš Holub
- před 8 lety
- Počet zobrazení:
Transkript
1 Hydraulické mechanismy Plynulá regulace rychlosti, tlumení rázů a možnost vyvinutí velikých sil jsou přednosti hydrauliky. Hydraulické mechanismy jsou typu: hydrostatické (princip -- Pascalův zákon) hydrodynamické (proud kapaliny při změně směru) Problémy hydrauliky souvisí s potřebnou vysokou přesností prvků a čistotou hydraulické kapaliny. Vyšší cena však dává dokonalejší zařízení snadná a širokorozsahová regulace rychlosti a sil. Hydrostatické mechanismy Jsou vytvářeny obvody obsahující zdroje (čerpadla, akumulátory), filtry, nádrže, škrticí ventily, přepouštěcí ventily, hydromotory (lineární = válec s pístem, rotační), rozvaděče (stavebnicové). Čerpadlo je označováno také jako hydrogenerátor. Tlak v kapalině se šíří všemi směry a síla na plochu je dána součinem F 1 = S 1. p a F 2 = S 2. p. Funkční schémata hydraulických obvodů obsahují značky pro uvedené prvky a pro spoje. Spoje jsou vedeny potrubím se šroubeními nebo hydraulickými hadicemi. Aby bylo zabráněno úniku používané hydraulické kapaliny (ropný olej), jsou ve spojích různá těsnění (manžety, O kroužky aj., pryžové, plastové).
2 Hydrostatické mechanismy Používají hydraulické kapaliny jako médium viskózní kapaliny (na bázi minerálních olejů) pro mazání komponent a odolnost korozi atd. Proudění ve kanálech a hadicích je laminární. Analogie s Kirchhoffovy a Ohmovým zákonem v elektrotechnice. Pro ztrátu tlaku Δp, průtočné množství Q a hydraulický odpor R h platí: Δp = R h. Q Σ Q i = 0 Σ Δp i = Σ R h. Q j i=1,m i=1,m j=1,n Turbulence nastává ve škrtících orgánech, při vtoku a výtoku do válců, nádrží, v rozváděčích a jiných řídících prvcích (hranové škrcení). Výkon hydromotoru (obdobně i příkon čerpadla) P = Q. p. η Q je množství kapaliny [m 3. s -1 ], p je tlak [Pa] a η je účinnost [%], výkon P je ve [W]. Zdroje tlakové kapaliny (čerpadla, hydrogenerátory): objemové (pístové, zubové aj.) hydrodynamické (odstředivé aj.) Hydrogenerátory a hydromotory obvykle pracují na stejném principu. Některé konstrukce umožňují upravovat průtočné množství (regulovat).

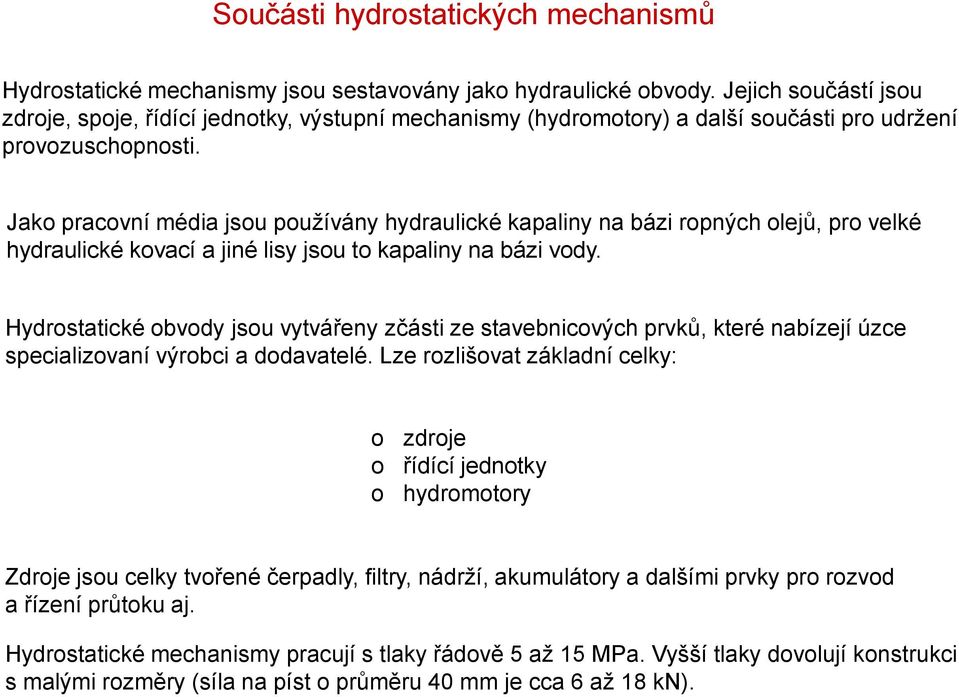

3 Součásti hydrostatických mechanismů Hydrostatické mechanismy jsou sestavovány jako hydraulické obvody. Jejich součástí jsou zdroje, spoje, řídící jednotky, výstupní mechanismy (hydromotory) a další součásti pro udržení provozuschopnosti. Jako pracovní média jsou používány hydraulické kapaliny na bázi ropných olejů, pro velké hydraulické kovací a jiné lisy jsou to kapaliny na bázi vody. Hydrostatické obvody jsou vytvářeny zčásti ze stavebnicových prvků, které nabízejí úzce specializovaní výrobci a dodavatelé. Lze rozlišovat základní celky: o zdroje o řídící jednotky o hydromotory Zdroje jsou celky tvořené čerpadly, filtry, nádrží, akumulátory a dalšími prvky pro rozvod a řízení průtoku aj. Hydrostatické mechanismy pracují s tlaky řádově 5 až 15 MPa. Vyšší tlaky dovolují konstrukci s malými rozměry (síla na píst o průměru 40 mm je cca 6 až 18 kn).
4 Schéma jednoduchého hydraulického obvodu řízení (rozvaděče) návratové potrubí lineární hydromotor zdroj nádrž
5 Hydrogenerátory (čerpadla) jsou v provedení bez regulace nebo s regulací průtočného množství. Obvykle jsou součástí zdroje tlakové kapaliny spolu s nádrží, filtry a dalšími prvky (diagnostika). Ve zdrojích tlakové kapaliny jsou požívána objemová čerpadla: Pro vyšší tlak jsou čerpadla zapojena do série (vícestupňová). zubová lamelová pístová axiální pístová radiální šroubová zubová čerpadla Zubová čerpadla jsou nejčastějšími zdroji tlak. kapaliny.
6 Zubová a lamelová čerpadla Patří mezi objemová čerpadla. Tlak závisí na přesnosti provedení, neboť je omezen možnostmi těsnění kol či lamel v tělesech. Lamely jsou vysouvány tlakem pružin z rotoru, ve kterém jsou posuvně uloženy v drážkách. Pro dosažení vyššího tlaku jsou čerpadla řazena do série (kola na týchž hřídelích).
7 Regulační lopatkové čerpadlo (hydromotor) Změnou excentricity rotoru v tělese se mění prostor uzavíraný mezi lopatkami a rotorem a tělesem a reguluje se tak průtočné množství (u hydromotoru i směr otáčení)
8 Pístové čerpadlo radiální (s více válci) vstup kapaliny z nádrže Vstup a výstup kapaliny je řízen samočinnými (zpětnými) ventily výstup tlakové kapaliny Q = i. π. d 2 4. h. n. η V Regulační čerpadlo radiální Regulace je provedena změnou excentricity rotoru v tělese a způsobí změnu zdvihu pístů.
9 Radiální pístové čerpadlo (hydromotor) Průtočné množství Q [ mm 3. min -1 ] je dáno výrazem Q = i. π. d 2 4. h. n. η V i počet válců v tělese d průměr pístu [ mm ] h zdvih pístu [ mm ] n frekvence otáčení [ min -1 ] η V účinnost objemová u regulačního čerpadla je regulace provedena změnou zdvihu, tj. změnou excentricity
10 Pístový rotační hydrogenerátor (čerpadlo) nebo hydromotor axiální Hydromotor a čerpadlo mají stejnou konstrukci. Jsou řešeny i jako regulační (regulace množství).
11 osový řez Izometrický pohled s řezem Konstrukce axiálních hydromotorů
12 Regulační axiální pístové čerpadlo (hydromotor) A B při regulování průtočného množství se mění úhel sklonu opěrné desky vůči osám válců A natáčí se těleso s válci B opěrná deska C jen opěry pístů C
13 Regulační axiální pístové čerpadlo (hydromotor) otočné těleso osa otáčení tělesa
14 Čerpadla vřetenová (šroubová) Drážky závitů fungují jako uzavřené komory přenášející kapalinu ze vstupu do výtlaku. Mohou mít jedno nebo více vřeten (šroubů) s drážkami ve šroubovicích.
15 Vřetenová (šroubová) čerpadla Drážky vytvářejí komory (350 ), které se při otáčení vřeten posouvají k výstupu. Čerpadlo má velmi klidný chod, ale vysoký tlak zatěžuje nerovnoměrně vřeteno a jeho uložení.
16 Schéma hydrostatického převodu s přestavitelným čerpadlem Nejjednodušší obvod s regulačním čerpadlem a neregulovaným hydromotorem dává spojitou regulaci frekvence otáčení. Obvod může být tzv. uzavřený (bez nádrže).
17 Akumulátory Akumulátory slouží k pokrytí zvýšené potřeby tlakové kapaliny bez čerpadla. Může tak být snížen potřebný příkon čerpadla čerpadlo a jeho motor mohou být menší a v letecké technice lehčí. Typy akumulátorů: se závažím (pístové) s pružinami (pístové) s pneumatickou pružinou (vakové) Akumulátory jsou součástí zdroje tlakové kapaliny a umožňují např. konat rychlé pohyby s malou silou jako jsou přísuvy, nastavení polohy aj. vakový akumulátor
18 Komplexní jednotka zdroje nádrž čerpadlo filtry přepouštěcí ventil akumulátor nádrž akumulátor asynchronní elektromotor pohonu čerpadla
19 Hydraulický pracovní válec (lineární hydromotor) Síla vyvozená na píst F = S. p S = π. d 2 / 4 Hydraulické pracovní válce Jihostroj Velešín těsnění pryžovými O kroužky
20 Hydraulický válec AMP Hydraulika
21 Hydr. válec HM 1.2 fy Šafránek
22 Obvykle mají 2 nebo 3 polohy (neutrál). Počet přípojek je tzv. počet cest, tedy rozvaděč dvojcestný nebo trojcestný.
23 Hydraulické schéma jednotky rozvaděčů čtyřcestné třípolohové rozvaděče
24 Rozvaděč fy Hydracol s.r.o. RS 16 D Jedno-, dvoj-, trojcestný (i více), počet poloh 2, 3 nebo více. Střední poloha (neutrál) může být automaticky vracena (pružinou) po skončení účinku přesouvací síly. Odpady netěsnostmi jsou svedeny zpět do nádrže.
25 Značky používané ve funkčních schématech hydraulických obvodů Hydraulické obvody jsou řešeny pro jednoduché pohony s ručním řízením i pro obvody složité. Často je hydraulika kombinována elektrickým ovládáním.
26 Pracovní válec (lineární hydromotor) Jednoduchý hydraulický obvod pro ruční ovládání pohybu pístu v pracovním válci (vpřed a vzad). Řízení je řešeno ručním rozváděčem se 3 polohami a 2 cestami. Rozváděč Rozváděč je v neutrální poloze a je blokován pohyb pístu. Komplexní zdroj Přepouštěcí ventil filtr nádrž
27 použití klínu Sílu vyvinutou hydraulickým válcem je možno zvětšit pákou, klínem, kolenovým mechanismem aj. Zvětšení síly je spojeno se zkrácením dráhy. Místo rotačního hydromotoru (vhodný pro vyšší frekvence otáčení) lze změnit posuvný pohyb lineárního hydromotoru na rotaci pastorkem a hřebenem, šroubem a maticí, pákou aj. pastorek s hřebenem
28 ELO TOMAN s.r.o. prvky hydraulických obvodů válec čerpadlo hadice propojky filtr hydromotor rozvaděče kostka
29 HYDRACOL s.r.o. řídící prvky umístěné a propojené v kostce
30 Hydraulický obvod provedení se zdrojem a řídícími prvky. Stavebnicové řešení sestavení pomocí dodávaných prvků (rozvaděče a další).
31 REROSA rozvaděč škrticí ventil
32 Hadice (Hydraulika Šfránek s.r.o.)
33 Řídící obvody sestavené na zdroji Akumulátory
Hydrodynamické mechanismy
Hydrodynamické mechanismy Pracují s kapalným médiem (hydraulická kapalina na bázi ropného oleje) a využívají silových účinků, které provázejí změny proudění kapaliny. Zařazeny sem jsou pouze mechanismy
