1 OBK - Odezva EDU 2012 na STRESS TESTY 2011 Bořivoj Ţupa, Vladimír Košíček

2 OBSAH Elektřina v elektrárně - Pro měření a zobrazení měřených veličin - Pro dálkové ovládání zařízení + osvětlení - Pro funkci aktivních zařízení (čerpání chlazení, větrání) - Komunikace a ukrytí pracovníků -1. kategorie ZN a co uděláme -2. kategorie ZNa co uděláme - SBO - vysvětlit SBO i z nemyslitelných příčin a v kombinaci s jinými událostmi - Možnosti napájení když vše popadá - Chlazení DG - Aktivní opatření pro zajištění dostatku elektřiny pro prvních 72 hodin -Diverzifikace syst napájení -Diverzifikace chlazení DG Župa Košíček pochopitelně pro Laiky - jsme elektrárna s nikoli čistě pasivní bezpečností ale s aktivními systémy pro zajištění dlouhodobého odvodu tepla Posílení rezistence vůči ztrátě elektrického napájení Zajištění odolnosti proti SBO- zajištění napájení I.kategorie- obyvatelnost BD/ND- zabezpečení odvodu tepla z prostředků SKŘ Prodloužení vybíjecí doby AKU ZN 1. kat.- zajištění napájení I.kat. při SBO Záložní napájení krytů (+ napájení tel. ústředny a svítidel)- vybudovat záložní elektrické napájení krytů AB1, PB1, PB2 a HZSp 2

3 JE Dukovany - Energetická lokalita a její možnosti

4 JE Dukovany - vodní nádrž Dalešice - vodní nádrž Mohelno Oslavany 110 kv 4

5 SBO - EDU PROKAZUJE VELKÉ BEZPEČNOSTNÍ REZERVY Jaderná elektrárna bez elektřiny je pochopitelně problém. Dukovany disponují širokou paletou možnosti napájení elektřinou. Robustnost proti vzniku SBO je značná musíme přijít o: 4x vlastní výrobní blok připojení 400 a 110kV na rozvodnu Slavětice 110kV na rozvodny Oslavany a Sokolnice 4x3 dieselagregáty ZN II (k pokrytí nouzových funkcí je třeba 1DG na blok) ale bez UHS ztráta koncového jímače EDU od roku 2006 pravidelně cvičí podání napájení z dalších nezávislých zdrojů - vodních elektráren Dalešice a Vranov - přes linky VVN 5

6 NÁCVIK ZVLÁDÁNÍ SITUACE BLACK OUT JEDNOHO BLOKU 6

7 SBO - EDU PŘIPRAVUJEME DALŠÍ OPATŘENÍ DIVERZIFIKUJÍCÍ MOŢNOSTI Jaderná elektrárna bez elektřiny je pochopitelně problém. V případě SBO se jeví jako rozumné zlepšení posílení napájení baterií ZN I pomocí mobilní elektrocentrály 500kW na blok, která posílí nezávislost dobíjení baterií ZN I Nezávislé elektrocentrály posílí funkčnost krytů a pracoviště OHO Kontejnerové centrály diverzifikují napájení ZN II Úsporné programy prodlouží vybíjení baterií ZN I - V rámci akce 6840 Prodloužení vybíjecí doby AKU ZN 1. kat.- zajištění napájení I.kat. při SBO vyměněno ks žárovek nouzového osvětlení za úsporné (40W za 10W) Opatření v UHS je namířeno i proti trvání SBO 7

8 Potenciály pro zlepšení bezpečnosti Souhrn navržených zlepšení Dokončení popisů použití alternativních a diverzifikovaných prostředků tzv. nouzové plány Dokončení seismického zodolnění budov na 0,1g Plánováno v rámci LTO Alternativní prostředky silového střídavého napájení. Alternativní prostředky pro zajištění stejnosměrného napájení pro systém kontroly a řízení Alternativní prostředky pro činnosti a funkční komunikaci (vnitřní i vnější) personálu Plánováno nově (stresstesty) Technická opatření pro zabezpečení podpůrných funkcí - řízení situace na elektrárně Naučit se s tím pracovat!

9 SBO - EDU DIVERZIFIKUJÍCÍ MOŢNOST DG 2x 3 100kVA na HVB DG musí pracovat alespoň 250hodin bez potřeby náhradních dílů či servisních úkonů vyžadujících odstavení stroje. Na výkresech je patrné umístění kontejnerů v areálu elektrárny včetně napojení na komunikace a kabeláž. 9

10 SBO - EDU DIVERZIFIKUJÍCÍ MOŢNOST DG 2x 3 100kVA na HVB DG musí pracovat alespoň 250hodin bez potřeby náhradních dílů či servisních úkonů vyžadujících odstavení stroje. Na výkresech je patrné umístění kontejnerů v areálu elektrárny včetně napojení na komunikace a kabeláž. 10

11 SBO - EDU DIVERZIFIKUJÍCÍ MOŢNOST 2x DG 3 100kVA na HVB Jaderná elektrárna bez elektřiny je pochopitelně problém. - DG pro každý dvojblok. DG o výkonu 3100kVA, frekvenci 50Hz a výstupním napětí 6,3kV - Bude možno připojit do systémové rozvodny 1. nebo 2. bloku. Totéž platí zrcadlově pro 2. HVB. - Každý DG bude umístěn ve zvláštním kontejneru spolu s dvojitou nádrží na palivo. - Zásoba paliva v samostatném požárním úseku tohoto kontejneru na 8 hod chodu s možností doplňování z cisterny. 11

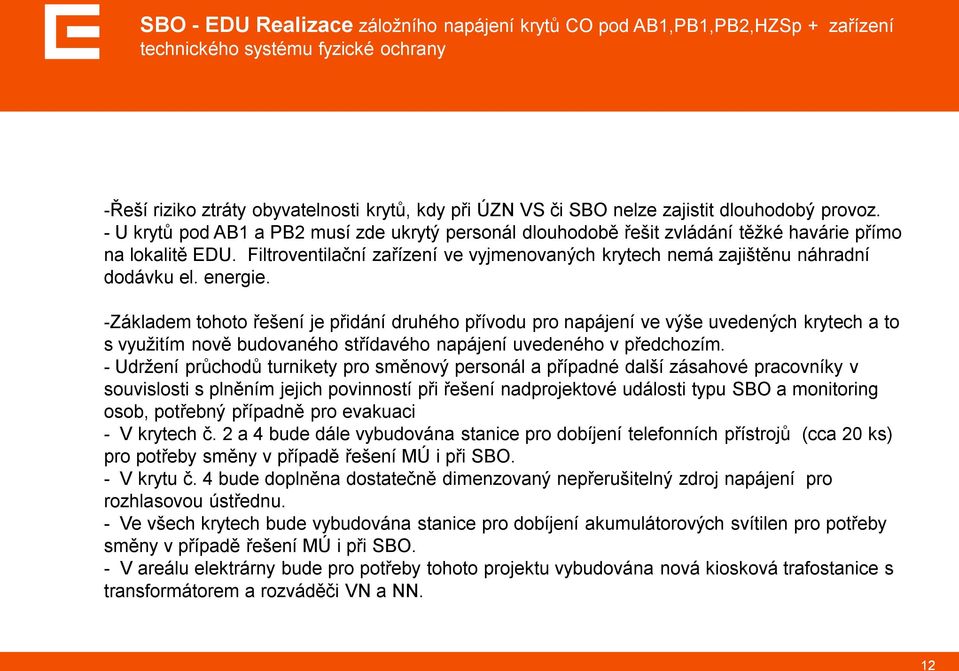

12 SBO - EDU Realizace záložního napájení krytů CO pod AB1,PB1,PB2,HZSp + zařízení technického systému fyzické ochrany -Řeší riziko ztráty obyvatelnosti krytů, kdy při ÚZN VS či SBO nelze zajistit dlouhodobý provoz. - U krytů pod AB1 a PB2 musí zde ukrytý personál dlouhodobě řešit zvládání těžké havárie přímo na lokalitě EDU. Filtroventilační zařízení ve vyjmenovaných krytech nemá zajištěnu náhradní dodávku el. energie. -Základem tohoto řešení je přidání druhého přívodu pro napájení ve výše uvedených krytech a to s využitím nově budovaného střídavého napájení uvedeného v předchozím. - Udržení průchodů turnikety pro směnový personál a případné další zásahové pracovníky v souvislosti s plněním jejich povinností při řešení nadprojektové události typu SBO a monitoring osob, potřebný případně pro evakuaci - V krytech č. 2 a 4 bude dále vybudována stanice pro dobíjení telefonních přístrojů (cca 20 ks) pro potřeby směny v případě řešení MÚ i při SBO. - V krytu č. 4 bude doplněna dostatečně dimenzovaný nepřerušitelný zdroj napájení pro rozhlasovou ústřednu. - Ve všech krytech bude vybudována stanice pro dobíjení akumulátorových svítilen pro potřeby směny v případě řešení MÚ i při SBO. - V areálu elektrárny bude pro potřeby tohoto projektu vybudována nová kiosková trafostanice s transformátorem a rozváděči VN a NN. 12

13 SBO - EDU PŘIPRAVUJEME DALŠÍ OPATŘENÍ DIVERZIFIKUJÍCÍ MOŢNOSTI 13

14 JE Dukovany - vodní nádrž Dalešice - vodní nádrž Mohelno Děkuji za pozornost. 14
