DYNACTAIR NG. Jednočinné Ovládací tlak: 3 až 8 bar Přenos síly: ovládací třmen ( scotch yoke ) Typový list

Rozměr: px
Začít zobrazení ze stránky:

Download "DYNACTAIR NG. Jednočinné Ovládací tlak: 3 až 8 bar Přenos síly: ovládací třmen ( scotch yoke ) Typový list"

Transkript

1 Jednočinné Ovládací tlak: 3 až 8 bar Přenos síly: ovládací třmen ( scotch yoke ) Typový list

2 Impressum Typový list Všechna práva vyhrazena. Obsah návodu se bez písemného svolení výrobce nesmí dále šířit, rozmnožovat, upravovat ani poskytovat třetím osobám. Obecně platí: technické změny vyhrazeny. KSB S.A.S, Gennevilliers (Paris), France

3 Pneumatické pohony Konstrukční uspořádání Konstrukční velikost Jednočinné pneumatické servopohony konstrukční řady jsou koncipovány pro ovládání všech druhů kyvných armatur 90 (klapky, kulové kohouty). Ve spojení s řídicími jednotkami AMTROBOX/AMTRONIC/ SMARTRONIC plní veškeré funkce řízení a monitorování, potřebné pro řízení procesu. Ovládací tlak: 3 až 8 bar Tento pneumatický servopohon s přenosem síly prostřednictvím ovládacího třmenu ( scotch yoke ) vytváří variabilní krouticí moment s vrcholem při zavření armatury. Translační pohyb pístů, vyvolaný ovládacím tlakem, způsobí otočení pastorku o čtvrt otáčky ve směru hodinových ručiček, a tím i otočení hřídele armatury, spojené s pastorkem, o čtvrt otáčky. Armatura se uzavře. Vzduch nebo jakýkoliv neutrální plyn jako ovládací médium, dle ISO , třída 5. Pneumatické připojovací rozhraní podle NAMUR Připojovací rozhraní 3845 pro řídicí jednotky dle VDI/VDE Připojovací příruba pohonu / armatury dle ISO 5211 Montáž se provádí přímo nebo pomocí montážních dílů na hlavovou přírubu kyvné armatury. Standardní vybavení servopohonů: Hlavní oblasti používání Voda Odpadní voda Energie Průmysl Lodní technika Olej Provozní data Provozní vlastnosti Parametr Hodnota Max. přípustný tlak 8 bar Max. přípustná teplota Standard: 20 C až +80 C Výstupní krouticí moment Do 4000 Nm Krytí Odpovídá IP68 Výška vodního sloupce 30 m Indikace polohy Nastavitelný koncový doraz pro zavírání (nastavitelný rozsah 1/+9 ) Servopohony jsou ze závodu namazány tukem bez obsahu silikonu. Těleso převodovky ze slitiny lehkých kovů s tvrdým eloxováním, tloušťka 20 µm Víko válce ze slitiny lehkých kovů s vrstvou z polyuretanu, tloušťka 80 µm, barva černá RAL 9011 Pohony splňují požadavky nařízení REACH 1907/2006. Žádná ze substancí uvedených v seznamu ani v příloze XIV není v koncentraci více než 0,1 hmotnostních % (w/w) (článek 33/REACH). Dostupná provedení: Standard ( 20 C až +80 C) Volitelně nízké teploty ( 50 C až +60 C) Volitelně vysoké teploty ( 20 C až +150 C) Výhody výrobku Pohon pro každý druh kyvné armatury (klapka, kohout) Indikace polohy a jeden nebo více nastavitelných koncových dorazů 3

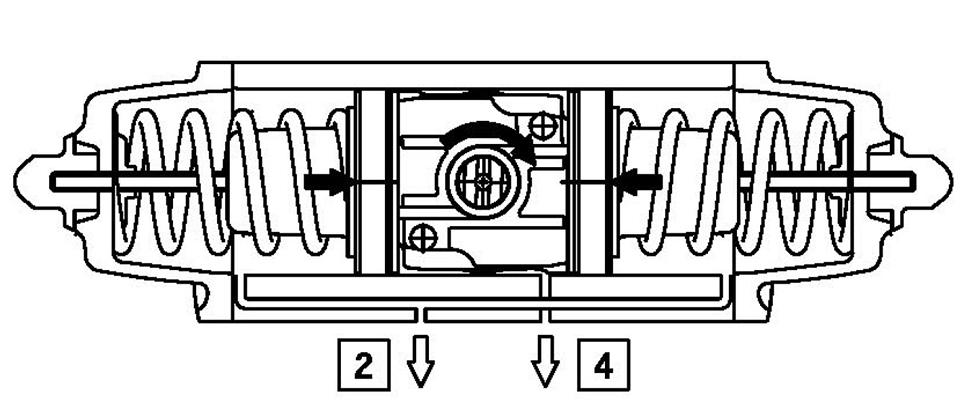

4 Technické údaje Popis funkce Přenos síly prostřednictvím ovládacího třmenu vytváří variabilní krouticí moment, který se výborně hodí k ovládání kyvných armatur 90. Otevřená poloha Přípojka 4 komunikuje s oběma komorami vlevo i vpravo od válce. Při přivádění ovládacího vzduchu přes přípojku 4 se hřídel jednočinného pneumatického servopohonu otočí proti směru hodinových ručiček a způsobí otevření. Pružiny jsou stlačeny. Zavřená poloha Přípojky 2 a 4 komunikují s komorou, která leží mezi nimi. Neníli k dispozici ovládací tlak, otočí se hřídel jednočinného pneumatického servopohonu ve směru hodinových ručiček a způsobí zavření. To je způsobeno uvolněním pružin. Pohled shora Pohled shora Křivka přenosu síly Křivka přenosu síly prostřednictvím ovládacího třmenu Zavření při výpadku ovládacího vzduchu Otevření při výpadku ovládacího vzduchu C: Výstupní krouticí moment 1: Počátek 0 až 90 : Úhel otočení 2: Konec 0 : Zavřeno 3: Pružiny 90 : Otevřeno 4: Vzduch Přenos síly prostřednictvím ovládacího třmenu vytváří variabilní krouticí moment, který se výborně hodí k ovládání kyvných armatur 90. Zavřeno 45 Otevřeno Přenos pohybu zajišťuje systém pístů 1, válečky 2, třmen 3 a hřídel 4. Translační pohyb pístů, vyvolaný ovládacím tlakem 1 umožňuje válečkům 2 klouzat v drážkách třmenu 3. Třmen 3 způsobí otočení hřídele 4 společně s hřídelí armatury. Ovládací tlak způsobí jak ovládání armatury, tak i kompresi zásobníku energie (paketu pružin). Vratné pružiny uvedou armaturu při výpadku ovládacího tlaku do bezpečné polohy. 4

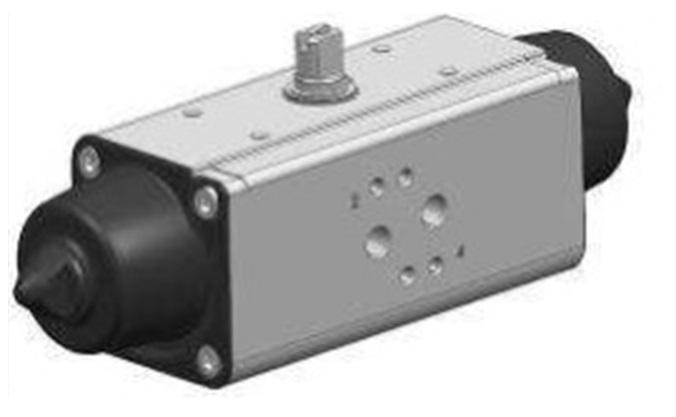

5 Konstrukční řada 1 à NG à NG 350 Připojovací rozhraní Rozměry konce hřídele [mm] Velikost servopohonu/armatury dle ISO 5211 Hloubka Plochý konec Čtyřhran 1 F03/F05 13,2 M11-2 F05/F07 16,5 M14-4 F05/F07 19,3 M14-6 F07/F10 24,8 M19-8 F07/F10 24,8 M19-12 F07/F10 25,3 M22-16 F10/F12 29,5 - C30 25 F10/F12 29,5 - C30 35 F14 38,5 - C36 50 F14 38,5 - C36 80 F12/F16 48,5 - C F16 49,5 - C F16 49,5 - C F25 49,5 - C F C60 5

6 Výstupní krouticí momenty v Nm Výstupní krouticí moment dodávaný servopohonem závisí na ovládacím tlaku ovládacího média. V následujících tabulkách jsou uvedené krouticí momenty, jichž je dosahováno v závislosti na ovládacím tlaku. Přenos síly: ovládací třmen ( scotch yoke ) Velikost pružiny Výstupní krouticí moment dodávaný zásobníkem energie (paketem pružin) Výstupní krouticí moment ve fázi komprese zásobníku energie, závislý na ovládacím tlaku ovládacího média Ovládací tlak [bar] Velikost 4,2 bar 5,6 bar ,2 7,5 5,6 11,3 11,3 5,6 7,5 17,6 9,3 13,8 5,6 10,0 7,5 15, ,0 7,5 10,0 2 4,2 15,0 11,3 22,5 22,5 11,3 15,0 35,0 18,8 27,5 5,6 20,0 15,0 30, ,0 15,0 20,0 4 4,2 26,0 19,5 40,0 40,0 19,5 26,0 62,0 32,5 48,0 5,6 35,0 26,0 53, ,0 26,0 35,0 6 4,2 45,0 33,9 67,5 67,5 33,9 45,0 105,0 56,5 82,5 5,6 60,0 45,0 90, ,0 45,0 60,0 8 4,2 60,0 45,0 90,0 90,0 45,0 60,0 140,0 75,0 110,0 5,6 80,0 60,0 120, ,0 60, ,2 75,0 67,5 135,0 135,0 67,5 90,0 210,0 112,5 165,0 5, ,0 180, ,0 90,0 120,0 16 4,2 120,0 90,0 180,0 180,0 90,0 120,0 280,0 150,0 220,0 5,6 160,0 120,0 240, ,0 120,0 160,0 25 4,2 180,0 135,0 270,0 270,0 135,0 180,0 420,0 225,0 330,0 5,6 240,0 180,0 360, ,0 180,0 240,0 35 4,2 240,0 180,0 360,0 360,0 180,0 240,0 560,0 300,0 440,0 5,6 320,0 240,0 480, ,0 240,0 320,0 50 4,2 360,0 270,0 540,0 540,0 270,0 360,0 840,0 450,0 660,0 5,6 480,0 360,0 720, ,0 360,0 480,0 80 4,2 480,0 360,0 720,0 720,0 360,0 480,0 1120,0 600,0 880,0 5,6 640,0 480,0 960, ,0 480,0 640, ,2 600,0 450,0 900,0 1200,0 630,0 900,0 1800,0 990,0 1500,0 5,6 960,0 720,0 1440, ,0 720,0 960, ,2 960,0 720,0 1440,0 1440,0 720,0 960,0 2240,0 1200,0 1760,0 5,6 1280,0 960,0 1920, ,0 960,0 1280, ,2 1440,0 1080,0 2160,0 2160,0 1080,0 1440,0 3360,0 1800,0 2640,0 5,6 1920,0 1440,0 2880, ,0 1440,0 1920, ,2 1999,5 1500,0 3000,0 3000,0 1500,0 1999,0 4666,5 2500,0 3665,3 5,6 2666,0 2000,0 4000, ,0 2000,0 2666,0 6

7 Ovládací médium Provozní tlak 3 až 6 bar (44 až 87 psi) Filtrace ISO , třída 5 (< 40 μm) Rosný bod ISO , třída 5 (< 7 C a ve všech případech s teplotou, která je o 5 C nižší než okolní teplota) Mazání ISO , třída 5 (< 25 mg/m³) 3 ) Nastavovací doba v sekundách při tlaku 5,6 bar: chod naprázdno Nastavovací doba [v sekundách] Velikost 0 až až 0 1 0,11 0,23 2 0,23 0,27 4 0,41 0,48 6 0,55 0,6 8 0,72 0, ,29 1, ,5 1,7 25 1,7 1,9 35 1, ,2 2,5 80 2,9 3, Množství ovládacího vzduchu Velikost 1 0,09 2 0,17 4 0,3 6 0,7 8 0, , ,8 50 4,2 80 5, , ,1 Množství ovládacího vzduchu [dm 3 /cyklus] 7

8 Materiály 1-80 Řez 8

9 1-80 v řezu Č. dílu Označení Materiály Počet 1 Válec Slitina lehkých kovů, eloxovaná 1 2 Píst Slitina lehkých kovů 2 3 Víko válce Slitina lehkých kovů 2 4 Hřídel Nerezová ocel AISI Třmen Ocel 1 6 Pouzdro Acetal 1 7 Vedení Acetal 1 8 Váleček Ocel 2 9 Osa válečku Ocel 2 10 * Dynamický těsnicí kroužek pístu Polyuretan 2 11 * Kluzný segment PTFE, vyztužený 4 12 * Těsnicí kroužek pístu Nitril 2 13 * O-kroužek FKM 1 14 Držák těsnění Acetal 1 15 Podložka Nerezová ocel 1 16 Pojistný kroužek Nerezová ocel 1 17 * O-kroužek FKM 1 18 Matice Slitina lehkých kovů 2 19 * Těsnění víka válce Nitril 2 20 Šroub Nerezová ocel 8 21 Upevňovací šroub pružiny Ocel 2 22 Kryt pružiny Ocel 2 23 Pružina Ocel 2 24 * O-kroužek Nitril 2 25 Vnější kolík třmenu Ocel 1 26 Vnitřní kolík třmenu Ocel 1 * Díly jsou součástí sady náhradních dílů Provedení pro nízké teploty: O-kroužek = fluorsilikon (FVMQ) Provedení pro vysoké teploty: O-kroužek = FKM 9

10 120 Řez 10

11 Seznam jednotlivých dílů 120 Č. dílu Označení Materiály Počet 1 Kroužek Ocel 1 2 Kolík Ocel 1 3 Těleso Slitina lehkých kovů, eloxovaná 1 4 Vnitřní pružina Ocel 1 5 * O-kroužek Nitril 2 6 Axe Ocel 1 7 Šroub Ocel 1 8 * Spodní ložisko Slitina lehkých kovů, eloxovaná 1 9 * O-kroužek FKM 1 10 * O-kroužek FKM 1 11 Spodní ložiskové pouzdro Slitina lehkých kovů, eloxovaná 1 12 Šroub Ocel 2 13 Ložisko Acetal 1 14 Distanční držák Slitina lehkých kovů, eloxovaná 1 15 Víko válce Slitina lehkých kovů, eloxovaná 1 16 Spojovací šroub Ocel 7 17 Matice pro víko válce Nerezová ocel 7 18 Závitový kolík Nerezová ocel 1 19 Matice Nerezová ocel 1 20 Závitový kolík Nerezová ocel 1 21 * O-kroužek Nitril 1 22 Třmen Ocel 1 23 Ložisko Acetal 1 24 * O-kroužek Nitril 2 25 * Horní ložisko Acetal 1 26 * O-kroužek FKM 1 27 * Axiální ložisko Acetal 1 28 Podložka Ocel 1 29 Pojistný kroužek Ocel 1 30 Upínací kolík Ocel 1 31 * Spodní uložení pístu Acetal 2 32 Píst Slitina lehkých kovů 1 33 * O-kroužek Nitril 1 34 * Horní uložení pístu Acetal 1 35 Válec Slitina lehkých kovů 1 36 * O-kroužek Nitril 2 37 Víko válce Slitina lehkých kovů 1 38 Spojovací šroub Ocel 7 39 Matice pro víko válce Nerezová ocel 7 40 * O-kroužek Nitril 1 41 Matice Nerezová ocel 1 42 Matice Nerezová ocel 1 43 Šroub Nerezová ocel 1 44 O-kroužek FKM 1 45 Kryt pružiny Slitina lehkých kovů, eloxovaná 1 46 O-kroužek FKM 1 47 Kryt pružiny Slitina lehkých kovů, eloxovaná 1 48 Vnější pružina Ocel 1 * Díly jsou součástí sady náhradních dílů Provedení pro nízké teploty: O-kroužek = fluorsilikon (FVMQ) Provedení pro vysoké teploty: O-kroužek = FKM 11

12 160 Řez 12

13 Seznam jednotlivých dílů 160 Č. dílu Označení Materiály Počet 1 Válec Slitina lehkých kovů, eloxovaná 1 2 Boční válec Slitina lehkých kovů 2 3 Axe Nerezová ocel 1 4 Třmen Ocel 1 5 Pouzdro hřídele Acetal 1 6 Pouzdro Acetal 1 7 Horní nosný kroužek Acetal 1 8 Spodní nosný kroužek Acetal 1 9 * Těsnicí kroužek pro víko válce Nitril 2 10 Pojistný šroub Nerezová ocel 1 11 * Vnější nosný kroužek Acetal 1 12 Pojistný kroužek Nerezová ocel 1 13 Podložka Nerezová ocel 1 14 Píst Slitina lehkých kovů 2 15 Pouzdro Ocel 2 16 * Tlumič pístů Acetal 4 17 Upínací kolík Ocel 2 18 Otočný prstenec Ocel 2 19 Víko válce Slitina lehkých kovů, eloxovaná 2 20 Spodní kryt pružiny Slitina lehkých kovů 2 21 Vnější kryt pružiny Slitina lehkých kovů 2 23 * O-kroužek Nitril 2 24 Matice pro víko válce Nerezová ocel 2 25 O-kroužek Nitril 2 26 O-kroužek Nitril 2 27 Matice Nerezová ocel 2 28 Vnitřní pružina Ocel 2 29 Vnější pružina Ocel 2 30 * Dynamický těsnicí kroužek pístu Acetal 2 31 * O-kroužek pro spodní hřídel FKM 1 32 * Těsnicí kroužek pístu Nitril 2 33 * Těsnicí kroužek pro horní hřídel FKM 1 34 O-kroužek Nitril 2 35 * O-kroužek válce Nitril 2 36 Šroub víka válce Ocel Matice pro víko válce Nerezová ocel 12 * Díly jsou součástí sady náhradních dílů Provedení pro nízké teploty: O-kroužek = fluorsilikon (FVMQ) Provedení pro vysoké teploty: O-kroužek = FKM 13

14 260 Řez 14

15 Seznam jednotlivých dílů 260 Č. dílu Označení Materiály Počet 1 Kroužek Ocel 1 2 Kolík Ocel 1 3 Regulační šroub Ocel 1 4 Zajišťovač, levý Ocel 1 5 * O-kroužek Nitril 2 6 Ochranný kryt Slitina lehkých kovů, eloxovaná 1 7 Přítlačný kotouč Ocel 1 8 Kovový kroužek Nerezová ocel 1 9 * O-kroužek Nitril 1 10 Těleso převodovky Slitina lehkých kovů, eloxovaná 1 11 Šroub Ocel 4 12 Kovový kroužek Nerezová ocel 1 13 Pojistný kroužek Ocel 1 14 Šroub Ocel 1 15 Axe Ocel 1 16 * Spodní ložisko Acetal 1 17 Ložisko Slitina lehkých kovů, eloxovaná 1 18 Šroub Ocel 2 19 * O-kroužek FKM 1 20 Ložisko Acetal 1 21 * Spodní uložení pístu Acetal 4 22 Upínací kolík Ocel 2 23 Válec Slitina lehkých kovů, eloxovaná 2 24 * O-kroužek Nitril 2 25 Víko válce Slitina lehkých kovů, eloxovaná 2 26 Spojovací šroub Ocel Matice pro víko válce Nerezová ocel Matice pro víko válce Nerezová ocel 2 29 Matice Nerezová ocel 2 30 * O-kroužek Nitril 2 31 * Horní uložení pístu Acetal 2 32 * O-kroužek Nitril 2 33 Píst Slitina lehkých kovů 2 34 Třmen Ocel 1 35 Ložisko Acetal 1 36 * O-kroužek Nitril 2 37 * O-kroužek Nitril 2 38 Těleso Slitina lehkých kovů, eloxovaná 1 39 * Horní ložisko Acetal 1 40 * O-kroužek FKM 1 41 * Axiální ložisko Acetal 1 42 Podložka Ocel 1 43 Pojistný kroužek Ocel 1 44 Šroub Nerezová ocel 2 45 O-kroužek Nitril 2 46 Kryt pružiny Slitina lehkých kovů 2 47 O-kroužek Nitril 2 48 Kryt pružiny Slitina lehkých kovů 2 49 Vnější pružina Ocel 2 50 Vnitřní pružina Ocel 2 51 * Těsnění Nitril 1 52 * O-kroužek FKM 1 53 Podložka Ocel 1 54 Pojistný kroužek Ocel 2 * Díly jsou součástí sady náhradních dílů Provedení pro nízké teploty: O-kroužek = fluorsilikon (FVMQ) Provedení pro vysoké teploty: O-kroužek = FKM 15

16 Pneumatické pohony 350 Řez 16

17 Seznam jednotlivých dílů 350 Č. dílu Označení Materiály Počet 1 Kroužek Ocel 2 2 Kolík Ocel 2 3 Regulační šroub Ocel 1 4 Zajišťovač, levý Ocel 1 5 * O-kroužek Nitril 2 6 Ochranný kryt Slitina lehkých kovů, eloxovaná 1 7 Přítlačný kotouč Ocel 1 8 Kovový kroužek Nerezová ocel 1 9 * O-kroužek Nitril 1 10 Těleso převodovky Slitina lehkých kovů, eloxovaná 1 11 Šroub Ocel 4 12 Kovový kroužek Nerezová ocel 1 13 Pojistná podložka Ocel 1 14 Šroub Ocel 1 15 Axe Ocel 1 16 * Spodní ložisko Acetal 1 17 Připojovací příruba Slitina lehkých kovů, eloxovaná 1 18 Šroub Ocel 2 19 * O-kroužek FKM 1 20 Ložisko Acetal 1 21 * Spodní uložení pístu Acetal 4 22 Upínací kolík Ocel 2 23 Válec Slitina lehkých kovů, eloxovaná 2 24 * O-kroužek Nitril 2 25 Víko válce Slitina lehkých kovů, eloxovaná 2 26 Spojovací šroub Ocel Matice pro víko válce Nerezová ocel Matice Nerezová ocel 2 29 Šroub Nerezová ocel 2 30 * O-kroužek Nitril 2 31 * Horní uložení pístu Acetal 2 32 * O-kroužek Nitril 2 33 Píst Slitina lehkých kovů 2 34 Třmen Ocel 1 35 Ložisko Acetal 1 36 * O-kroužek Nitril 2 37 * O-kroužek Nitril Těleso Slitina lehkých kovů, eloxovaná 1 39 * Horní ložisko Acetal 1 40 * O-kroužek FKM 1 41 * Axiální ložisko Acetal 1 42 Podložka Ocel 1 43 Pojistný kroužek Ocel 1 44 * Těsnění Nitril 1 45 Podložka Ocel 1 46 Pojistný kroužek Ocel 2 47 Příruba Slitina lehkých kovů, eloxovaná 2 48 Šroub Ocel Závitový kolík Ocel 2 50 Příruba Slitina lehkých kovů 2 51 * O-kroužek Nitril 2 52 Matice pro víko válce Nerezová ocel 2 53 Vnější pružina Ocel 2 54 Vnitřní pružina Ocel 2 55 Kryt pružiny Slitina lehkých kovů 2 56 * O-kroužek Nitril 2 57 * O-kroužek Nitril 2 58 Kryt pružiny Slitina lehkých kovů 2 17

18 * Díly jsou součástí sady náhradních dílů Provedení pro nízké teploty: O-kroužek = fluorsilikon (FVMQ) Provedení pro vysoké teploty: O-kroužek = FKM Rozměry 1-80 Výkresy Rozměry [mm] A B C D E Hmotnost Velikost [kg] 1 233,3 27,7 31,5 31,5 79,2 1, ,7 37,7 37,7 90,4 2, ,3 38,5 44,8 44,8 103,3 3, , ,5 56,5 127,5 5, , ,1 60,1 131,1 6, , , ,9 72,9 164,9 11, ,5 78,5 78, , ,2 74,5 93,5 93, , ,5 101,5 101, , ,7 114,7 237,7 42,0 18

19 Výkresy Rozměry [mm] A B C D E F Hmotnost Velikost [kg] ,5 155, , , ,

20 Obrázky variant Funkce signalizace koncové polohy AMTROBOX a všechny skříně koncových spínačů s rozhraním VDI/VDE Funkce této skříně koncového spínače je indikace polohy Otevřeno/zavřeno prostřednictvím elektrických mikrospínačů nebo induktivních přibližovacích spínačů (jeden pro otevřeno a jeden pro zavřeno, na vyžádání jeden pro mezipolohu) Viz typový list AMTROBOX /.- Rozměry [mm] Hmotnost Velikost H1 [kg] 1 145,2 3, ,4 4, ,3 5, , ,1 8, ,9 13, , , , ,7 44, , , , ,8 20

21 Funkce řízení Řízení prostřednictvím polohových regulátorů AMTRONIC Funkce tohoto polohového regulátoru: Distribuce ovládacího vzduchu přes monostabilní nebo bistabilní 4/2cestný nebo 4/3cestný ventil, napájení: střídavý nebo stejnosměrný proud Nastavení nastavovacích dob Volitelné vybavení Indikace polohy Otevřeno/zavřeno (2 mikrospínače nebo induktivní přibližovací spínače) Proporcionální indikace polohy přes proudový signál 4 20 ma Provozní sběrnice AS-i, Profibus DP Viz typový list AMTRONIC /.- a SMARTRONIC MA /. Rozměry [mm] Hmotnost Velikost H2 [kg] 1 198,2 3, ,4 4, ,3 5, ,5 8, ,1 17, , ,9 14, , , ,7 44, , , , ,2 21

22 Volitelné vybavení Odpojitelné ruční nouzové ovládání Ruční nouzové ovládání s odpojitelným ozubeným převodem s ručním kolem lze namontovat mezi armaturu a servopohon. Přináší výhody oproti pneumatickému servopohonu a může být ovládáno jak v připojené, tak i v odpojené poloze. Ozubený převod je šneková převodovka. Je nutná konzultace. Nouzové ovládání smí být použito pouze když: V servopohonu není ovládací vzduch Žádná z komor servopohonu není pod tlakem Je-li servopohon pod tlakem, nesmí být ruční nouzové ovládání odpojeno. Konstrukční velikost Skříň převodovky, víko a prodloužení z litiny s lamelovým grafitem JL1040 Ruční kolo ze svařované oceli Šnek ze zušlechtěné oceli Šnekové kolo z tvárné litiny JS1030 Ovládací hřídel, zasouvací páka, aretace, nastavitelné koncové dorazy (+/ 5 ) a vnější šroubení z nerezové oceli Krytí Chráněno před stříkající vodou a jemným prachem (IP65) Na vyžádání v provedení IP67 Nátěr Polyuretanový nátěr, tloušťka 80 μm, barva RAL 7016, antracitově šedá Rozsah teploty 20 C až +80 C Vit typový list ručního nouzového ovládání /.- 22

23 Pneumatické pohony Montáž na armaturu Montáž na armaturu je možná ve 4 různých polohách, vždy pootočených o 90. Není-li předepsáno jinak, montuje se na armaturu servopohon v provedení N, poloze 1. Montáž N Poloha 1 Montáž M Poloha 2 Poloha 1 Poloha 2 Směr toku média. Armatura je vyobrazena v uzavřeném stavu. Připojovací rozhraní A: pro pneumatické připojení přímé / NAMUR nebo ISO Připojovací rozhraní B: elektrické a pneumatické přípojky polohového regulátoru AMTRONIC 23

24 KSB Aktiengesellschaft Johann-Klein-Straße Frankenthal (Germany) Tel /01-CS KSB S.A.S. 4, allée des Barbanniers Gennevilliers Cedex (France) Tél Fax
