ENERGY SISTEM D2800 DVB-T/DVD Combo Uživatelská příručka

Transkript

1 Obsah ENERGY SISTEM D2800 DVB-T/DVD Combo Uživatelská příručka 1. Úvod Čelní panel Zadní panel Dálkové ovládání Popis tlačítek Vložení baterií Použití dálkového ovladače Připojení Uživatelské rozhraní hlavní menu Nastavení TV/Rádio Multimédia Příslušenství Sledování DVB-T vysílání Informace Přepínání stanic Hlasitost Seznam stanic Audio kanály Pauza vysílání Oblíbené Teletext DVB-T titulky Teletextové titulky Programový průvodce Seznam stanic MSM: Mozaika programů Chybová hlášení DVD přehrávač

2 8.1 Hlavní nastavení Přehrávání multimédií Řešení problémů Technické specifikace Prohlášení o shodě Úvod Pro zajištění bezpečnosti Vaší i ostatních osob v domácnosti, přečtěte si před manipulací s produktem pečlivě bezpečnostní informace v této příručce. Příručku uschovejte pro pozdější použití. Tento symbol znamená, že tento produkt obsahuje dvojitou izolaci mezi nebezpečným hlavním napětím a uživatelskou částí přístroje. UPOZORNĚNÍ: Abyste předešli riziku úrazu elektrickým proudem, nevystavujte tento přístroj dešti ani vlhkosti. Bezpečnostní doporučení: - Kabely vždy umístěte tak, aby nebyly přiskřípnuté a nechodilo se po nich. - Nepoužívejte přístroj ve vlhkém nebo mokrém prostředí. - Vyvarujte se navlhnutí přístroje. - Nevystavujte přístroj mrholení ani dešti. - Neumisťujte na horní kryt přístroje nádoby s tekutinou, například vázy. - Neumisťujte na horní kryt přístroje zdroj otevřeného ohně, například svíčky. Odvětrávání Štěrbiny a otvory v krytu přístroje jsou určeny pro jeho bezvadné odvětrávání. Překrytím těchto otvorů např. dekorační textilií může dojít k přehřátí přístroje. NIKDY nenechávejte děti strkat do otvorů cizí předměty. Servis Nerozebírejte přístroj sami, v případě potřeby kontaktujte autorizovaný servis. Likvidace baterií Ujistěte se, že jsou vybité baterie z dálkového ovladače likvidovány bezpečně. Nikdy nevhazujte baterie do ohně a nevyhazujte je spolu s domovním odpadem. Poraďte se s místním úřadem ohledně ekologické likvidace. Čištění Před čištěním set-top boxu jej VŽDY vypojte z elektrické sítě. Nepoužívejte tekuté nebo sprejové čističe. Produkt čistěte pouze jemným, vlhkým (nikoliv mokrým) hadříkem. 2

3 D2800 údržba a péče Umístěte produkt v dobře větrané místnosti Nevystavujte produkt přímému slunci či mrazu Kolem produktu ponechte alespoň 10cm prostor Nerozebírejte, neopravujte ani nepřestavujte produkt Neumisťujte do blízkosti přístroje nádoby s tekutinou, jako skleničky nebo vázy Nepokládejte na kryt přístroje žádné předměty 3

4 2. Čelní panel 1. Dvířka DVD mechaniky 2. POWER: vypnutí/zapnutí přístroje 3. OPEN/CLOSE: otevření/zavření DVD mechaniky 4. PLAY/PAUSE: spuštění/pozastavení přehrávání 5. IR SENSOR: přijímač povelů dálkového ovladače 6. LED displej: stavový displej přístroje 7. USB: konektor pro připojení USB hubu/čtečky karet/usb disku 3. Zadní panel 1. RF IN: Konektor pro připojení antény 2. RF LOOPTHROUGH: Konektor pro rozvod anténního signálu k dalšímu zařízení 3. COAXIAL: Konektor digitálního S/PDIF RCA audio výstupu 4. SCART OUT: AV výstup pro připojení televizoru 5. SCART IN: AV vstup pro připojení VCR nebo jiného zdroje signálu 6. NAPÁJENÍ: Hlavní napájecí šňůra 4

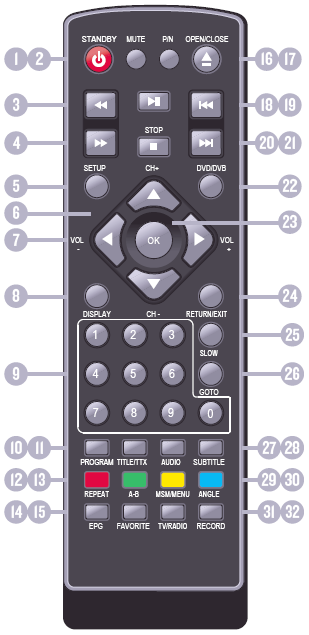

5 4. Dálkové ovládání 21. STOP: Konec záznamu nebo přehrávání 4.1 Popis tlačítek 1. STANDBY: Zapíná/vypíná set-top box 2. MUTE: Vypíná/zapíná zvuk 3. REV: Rychlé přetáčení vzad 4. FWD: Rychlé přetáčení vpřed 5. SETUP: Vstupuje do hlavního menu 6. CH+/-: Volič kanálů, procházení menu 7. VOL+/-: Volič hlasitosti, procházení menu 8. DISPLAY: Informace o sledovaném kanálu nebo přehrávaném médiu 9. ČÍSELNÍK: Klávesy pro přímou volbu programů nebo zadávání čísel 10. PROGRAM: Programování přehrávání 11. TITLE/TTX: Vstup do menu DVD/teletextu BAREVNÁ TLAČÍTKA: Různé funkce v teletextu nebo jiných režimech a menu. 12. REPEAT: Volí režimy přehrávání 13. A-B: Definuje smyčku opakování úseku 14. EPG: Detailní programové informace 15. FAVORITE: Seznam oblíbených stanic 16. P/N: Přepíná mezi systémy PAL/NTSC 17. OPEN/CLOSE: Otevře/zavře dvířka DVD 18. PLAY/PAUSE: Spuštění/pauza přehrávání 19. PREV: Předchozí kapitola/track/soubor 20. NEXT: Další kapitola/track/soubor 22. DVD/DVB: Přepíná mezi režimem DVD a DVB-T přijímače 23. OK: Potvrzení volby v menu. 24. RETURN/EXIT: Návrat do předchozí nabídky/opuštění menu 25. SLOW: Zpomalené přehrávání 26. GOTO: Skok za zadaný časový bod/kapitolu/track/soubor/složku 27. AUDIO: Volba zvukového režimu Stereo (LR), Levý (LL), Pravý (RR) 28. SUBTITLE: Přepíná mezi dostupnými titulky 29. MENU/MSM: Hlavní menu v DVD režimu/mozaikový náhled stanic v DVB-T 30. ANGLE: Přepíná různé úhly pohledu na DVD (jsou-li dostupné) 31. TV/RADIO: Přepíná mezi TV a rozhlasovými kanály v DVB-T 32. ZOOM: Zvětšení obrazu 5

6 4.2 Vložení baterií Odejměte kryt baterií na zadní stěně dálkového ovladače a vložte 2x AAA baterie podle vyznačené polarity. Poté kryt uzavřete. 4.3 Použití dálkového ovladače Dálkový ovladač namiřte přímo na přístroj. Dálkový ovladač má dosah až 7 metrů a IR čidlo přijímá signál v úhlu +/-30 stupňů. 5. Připojení K přístroji můžete připojit anténní přívod, televizor, video/dvd rekordér či zvukovou aparaturu domácího kina. Popis konektorů najdete v kapitole 3. Upozornění: Ujistěte se, že napětí v zásuvce odpovídá parametrům uvedeným na zadní stěně přístroje. Pokud připojujete přijímač k dalším přístrojům (TV, VCR, zesilovač), postupujte dle instrukcí k přístroji. Před zapojováním konektorů odpojte všechny přístroje od elektrické sítě. 6

7 6. Uživatelské rozhraní hlavní menu Při prvním spuštění D2800 automaticky naskočí volba Setup->Installation pro naladění TV a rádio stanic v DVB-T. Jakmile je ladění dokončeno a kanály jsou uloženy od databáze, můžete sledovat digitální televizní vysílání nebo poslouchat rozhlasové stanice. Stiskněte <MENU> pro vstup do hlavního menu, viz obr. 1. Stiskněte <INFO> pro zobrazení informací o verzi systému D Nastavení Nastavení systému, viz obr Instalace Obr. 1: Hlavní menu Setup Obr. 2: Setup Instalace Obr. 3: Setup Instalace (pokr.) Zvolte parametry příjmu a reprodukce programů D2800 (viz obr. 2, 3). Nastavení antény Antenna Setting zapnutí/vypnutí napájení antény +5V. Upozornění: funkci aktivujte pouze s aktivními anténami se zesilovačem! 7

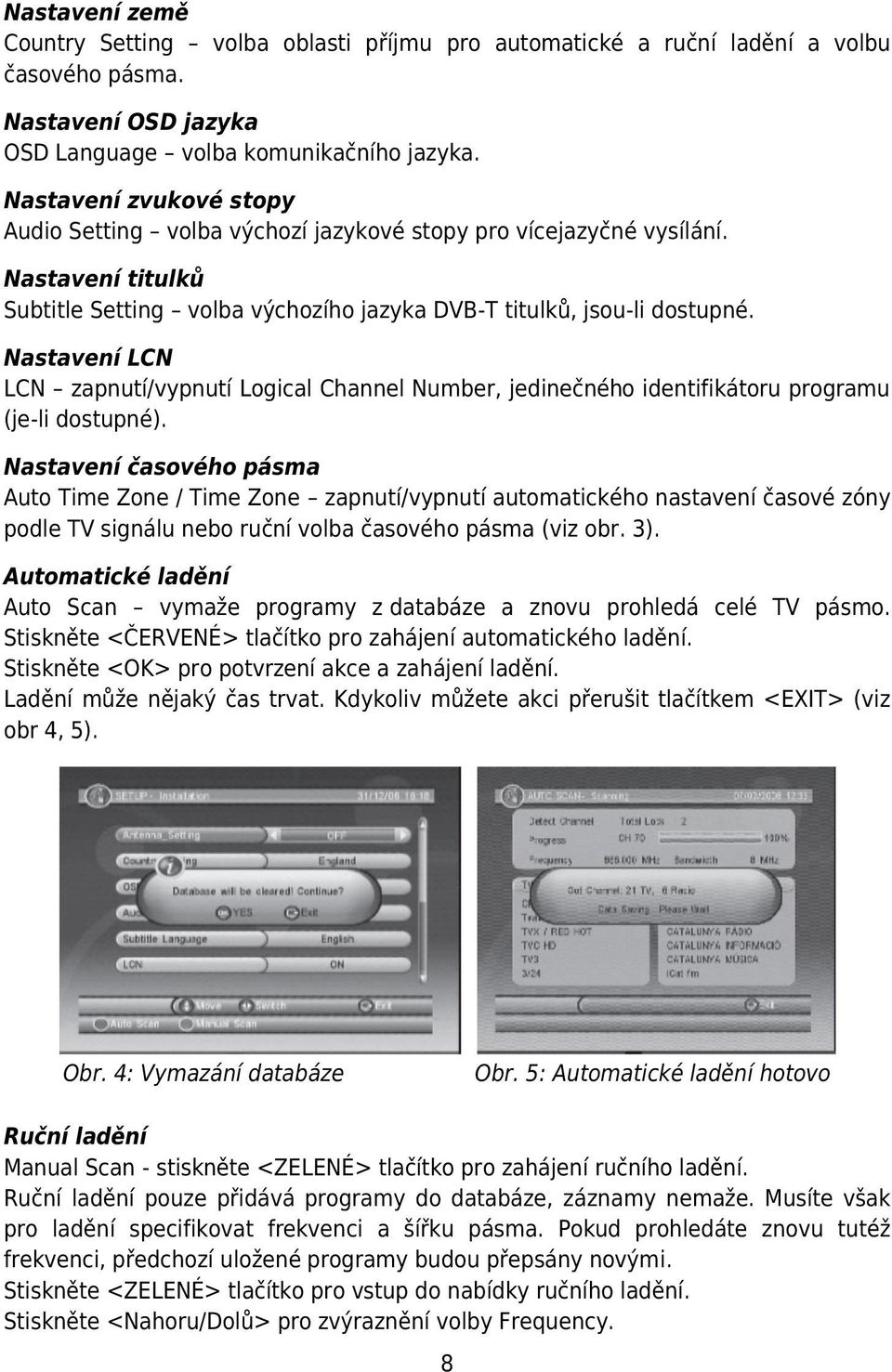

8 Nastavení země Country Setting volba oblasti příjmu pro automatické a ruční ladění a volbu časového pásma. Nastavení OSD jazyka OSD Language volba komunikačního jazyka. Nastavení zvukové stopy Audio Setting volba výchozí jazykové stopy pro vícejazyčné vysílání. Nastavení titulků Subtitle Setting volba výchozího jazyka DVB-T titulků, jsou-li dostupné. Nastavení LCN LCN zapnutí/vypnutí Logical Channel Number, jedinečného identifikátoru programu (je-li dostupné). Nastavení časového pásma Auto Time Zone / Time Zone zapnutí/vypnutí automatického nastavení časové zóny podle TV signálu nebo ruční volba časového pásma (viz obr. 3). Automatické ladění Auto Scan vymaže programy z databáze a znovu prohledá celé TV pásmo. Stiskněte <ČERVENÉ> tlačítko pro zahájení automatického ladění. Stiskněte <OK> pro potvrzení akce a zahájení ladění. Ladění může nějaký čas trvat. Kdykoliv můžete akci přerušit tlačítkem <EXIT> (viz obr 4, 5). Obr. 4: Vymazání databáze Obr. 5: Automatické ladění hotovo Ruční ladění Manual Scan - stiskněte <ZELENÉ> tlačítko pro zahájení ručního ladění. Ruční ladění pouze přidává programy do databáze, záznamy nemaže. Musíte však pro ladění specifikovat frekvenci a šířku pásma. Pokud prohledáte znovu tutéž frekvenci, předchozí uložené programy budou přepsány novými. Stiskněte <ZELENÉ> tlačítko pro vstup do nabídky ručního ladění. Stiskněte <Nahoru/Dolů> pro zvýraznění volby Frequency. 8

9 Stiskněte <0-9> pro zadání frekvence (MHz). Stiskněte <Nahoru/Dolů> pro zvýraznění volby Bandwidth. Stiskněte <Vlevo/Vpravo> pro výběr šírky pásma. Stiskněte <OK/Exit> pro zahájení ladění nebo opuštění nabídky (viz obr. 6, 7). Obr. 6: Nastavení ručního ladění Obr. 7: Ruční ladění hotovo Nastavení TV TV Setup nastavení režimu zobrazení na TV (viz obr. 8). Obr. 8: Nastavení TV TV formát 4:3 LB (LetterBox), zvolte pro zobrazení širokoúhlého programu na TV s obrazovkou 4:3 s černými pruhy nad a pod obrazem. 4:3PS (PanScan), zvolte pro zobrazení širokoúhlého programu na celé ploše TV s obrazovkou 4:3 s ořezaným levým a pravým krajem. 16:9PB (PillarBox)/16:9 AUTO, zvolte pro použití s širokoúhlou 16:9 TV. TV norma TV Mode zvolte podle normy vysílání na PAL, NTSC nebo AUTO. Průhlednost OSD OSD Transparency nastavení průhlednosti menu před TV obrazem. 9

10 Zobrazení informací Banner Display Time nastavení času zobrazení informací o kanálu. Je-li zvoleno Always (Vždy), jsou informace zobrazeny stále. Video Výstup Video Output nastavení video výstupu na RGB / CVBS (kompozitní signál). Vylepšení obrazu Video Enhancement nastavení efektů obrazu (viz obr. 9). Stiskněte <Nahoru/Dolů> pro zvýraznění volby Video Enhancement. Stiskněte <Vlevo/Vpravo> pro výběr volby Video Enhancement. Stiskněte <Nahoru/Dolů> pro volbu zvýraznění pleťových / ČB odstínů. Stiskněte <Vlevo/Vpravo> pro nastavení zvýraznění pleťových / ČB odstínů. Obr. 9: Vylepšení obrazu Obr. 10: Správa hesla Heslo Menu Password slouží k nastavení heslem chráněného zámku pro menu, určité kanály nebo cenzorský zámek a změnu hesla výchozí heslo je Zámek menu Menu lock slouží k zablokování menu před neoprávněným přístupem. Zámek kanálů Channel Lock slouží k zablokování konkrétního kanálu (viz str. 11). Cenzorský zámek Censorship Lock slouží k blokování obsahu s udanou věkovou přístupností. Pro sledování nepřístupného pořadu je pak nutné zadat heslo. Změna hesla Change Password pro změnu hesla zvolte tuto možnost a pomocí tlačítek <Vlevo/Vpravo> a kláves <0-9> vložte staré heslo, nové heslo a potvrzení nového hesla. Pokud je akce úspěšná, objeví se hlášení Password Changed, v opačném případě se zobrazí Password Error. 10

11 6.1.4 Pokročilé časování Pod volbou Advance Timer může uživatel nastavit ručně nebo z průvodce programy EPG časovač pro sledování vybraných TV / Rádio pořadů (viz EPG, str. 12). Jakmile nastane čas události, D2800 automaticky přepne na časovaný program. Stiskem jakéhokoliv tlačítka kromě <Vol-/Vol+/Mute> lze sledovaný pořad přerušit. Neaktivní záznam v rozvrhu lze smazat Výchozí nastavení Volbou Set Default lze jednotku uvést do původního továrního nastavení a všechny TV/rádio kanály budou vymazány Aktualizace firmware Volbou SW Update lze aktualizovat řídící kód D2800 pomocí USB. 6.2 TV/Rádio V DVB-T vysílání se mohou vyskytovat dva typy stanic televizní a rozhlasové. Práce se seznamem kanálů a programy se téměř neliší. Kroky jsou dále popsány pro TV: Seznam programů Pod volbou List se ukrývají nástroje pro práci s programy: Oblíbené Uživatel může použít filtr Favorites pro seskupení oblíbených stanic. Menu obsahuje 8 typů stanic: News, Sport, Movie, Music, Shopping, Travel, Boy a Girl. Skupinu vyberte tlačítky <1-8>. Zámek Volbou Lock uzamknete konkrétní program, před jehož sledováním bude nutné zadat heslo při aktivním nastavení zámku (Setup -> Password -> Channel Lock). Více viz str

12 Přejmenování stanice Zvolte Edit pro změnu názvu stanice. Maximální délka názvu je 20 znaků. Tlačítky <Vlevo/Vpravo> vyberte funkci Edit, tlačítky <Nahoru/Dolů> zvolte stanici. Stiskněte <OK> pro zobrazení informací o stanici a znovu <OK> pro přejmenování. Tlačítky <Nahoru/Dolů/Vlevo/Vpravo/0-9/ČERVENÉ/ZELENÉ> volte znaky. Stiskněte <OK> pro dokončení editace a návrat do informační obrazovky. Stiskněte <ČERVENÉ> pro uložení nového názvu a návrat do výpisu stanic nebo <EXIT> pro návrat na seznam bez uložení. Přesun Funkce Move umožní přesouvat stanice mezi pozicemi v seznamu a řadit tak podle požadavků uživatele. Funkce není dostupná, je-li aktivní Setup -> Installation -> LNC. Třídění Funkce Sort umožňuje třídit stanice podle abecedy nebo oddělit volné kanály od placených. Funkce není dostupná, je-li aktivní Setup -> Installation -> LNC. Přeskočit Funkce Skip umožňuje přeskočit vybrané stanice při listování seznamem tlačítky <CH+/->. Pro označení stanice stiskněte <OK>. Smazat Funkce Delete smaže stanici trvale z databáze. Stiskněte tlačítka <OK> nebo <ZELENÉ> pro smazání jednoho nebo všech stanic. Hledání Funkce Search vyhledávat stanice podle názvu. Tlačítky <Vlevo/Vpravo> vyberte funkci Search. Stiskněte <OK> pro vyvolání hledání. Tlačítky <Nahoru/Dolů/Vlevo/Vpravo/0-9/ČERVENÉ/ZELENÉ> volte znaky. Stiskněte <OK> pro vyhledání výrazu a návrat na výpis. Stanice obsahující hledaný výraz budou zvýrazněné. Tlačítky <ZELENÉ/ŽLUTÉ> procházejte mezi odpovídajícími stanicemi Programový průvodce (EPG) Pod funkcí Guide se skrývá elektronický programový průvodce EPG (obr. 12, 13). Tlačítky <Nahoru/Dolů> zvolte stanici nebo EPG událost. Tlačítky <Vlevo/Vpravo> změňte událost nebo datum. Tlačítkem <OK> pro opuštění všech menu nebo zobrazení detailních informací o vybrané události (jsou-li dostupné). Stiskněte <Exit> pro návrat do předchozího menu. Stiskněte <ČERVENÉ> tlačítko pro zarezervování pořadu a < ŽLUTÉ> pro uložení po editaci. Pokud je pořad v konfliktu s již existující událostí, objeví se varovná zpráva. Po úspěšné rezervaci bude pořad přidán do časovače (Menu -> Setup -> Advanced Timer, viz sekce 6.1.4). 12

13 Obr. 12: EPG Seznam pořadů Obr. 13: EPG Detail pořadu 6.3 Multimédia Funkce Multimedia je určena pouze pro použití s externí USB pamětí, jinak se na obrazovce vypíše hlášení Device is not ready! (Zařízení nepřipraveno!) Pokud zařízení vyjmete, zobrazí se hlášení Device is removed! (Zařízení odebráno!) a systém se vrátí do hlavního menu Moje album Funkce My Album slouží k prohlížení obrázků ve formátech JPEG/BMP/GIF. Pokud jsou fotografie umístěny přímo v kořenovém adresáři USB paměti, soubory se zobrazí v režimu náhledů, jinak se vypíší jen názvy souborů. Tlačítkem <MODRÉ> lze přepnout z náhledů do režimu výpisu souborů, tlačítkem <Exit> zpět do režimu náhledů. Informace o fotografii (rozlišení a datum) se zobrazí v levém dolním rohu při procházení náhledů a vpravo nahoře ve výpisu souborů (viz obr. 14, 15). Obr. 14: Moje album - náhledy Obr. 15: Moje album výpis souborů Při navigaci se pohybujte tlačítky <Nahoru/Dolů/Vlevo/Vpravo/OK>. Stiskněte <OK> pro zobrazení obrázku, dalším stiskem spustíte prezentaci. Stiskněte <INFO> pro zobrazení všech dostupných funkcí. 13

14 Přiblížení Stiskněte <ČERVENÉ> tlačítko při prohlížení pro aktivaci funkce Zoom. Obrázek lze zobrazit v měřítku 25/50/100/150/200%. Pokud je měřítko větší než 100%, můžete tlačítky <Nahoru/Dolů/Vlevo/Vpravo> rolovat po ploše zvětšeného obrázku. Otáčení Tlačítky <Vlevo/Vpravo> můžete obrázek rotovat o 90 stupňů v daném směru, tlačítky <ŽLUTÉ/MODRÉ> jej můžete převracet podle vertikální/horizontální osy. Prezentace Stiskněte <OK> pro zobrazení obrázku, dalším stiskem spustíte prezentaci. Stiskěte <ČERVENÉ> pro zapauzování/pokračování prezentace. Stiskněte <ZELENÉ> pro volbu hudby hrající na pozadí prezentace. Stiskněte <ŽLUTÉ> pro výběr mezi režimy opakování. Stiskněte <MODRÉ> pro nastavení časové prodlevy mezi snímky. Stiskněte <Nahoru/Dolů> pro ruční výběr předchozího/následujícího snímku Moje hudba Funkce My Music slouží k přehrávání hudby ve formátech MP3/WMA. Obrazovka přehrávače obsahuje časovou osu s uplynulým a celkovým časem, vizualizaci. Stiskněte <Nahoru/Dolů/Vlevo/Vpravo/OK> pro volbu hudebního souboru. Stiskěte <ČERVENÉ> pro zapauzování/pokračování přehrávání. Stiskněte <ZELENÉ> pro zastavení přehrávání. Stiskněte <ŽLUTÉ> pro výběr režimu opakování (Repeat All / Repeat Random / Off). Stiskněte <MODRÉ> pro nastavení rychlosti přehrávání 2x / 3x / 4x / normální. Stiskněte <Vlevo/Vpravo/Mute> pro volbu hlasitosti během přehrávání. Obr. 16: Moje hudba výběr soubor Obr. 17: Moje hudba přehrávání Moje video Funkce My Movie slouží k přehrávání videa ve formátech MPEG2, DivX, XviD a standardním rozlišení. Tlačítkem <INFO> zobrazíte v levém horním rohu informace o souboru a odehraném / celkovém čase a lištu s povely (viz obr. 18, 19). Pokud je přes USB rozbočovač připojeno více zařízení, stiskněte <INFO> pro výběr aktivního zařízení. Stiskněte <Nahoru/Dolů/Vlevo/Vpravo/OK> pro volbu video souboru. 14

15 Stiskěte <ČERVENÉ> pro zapauzování/pokračování přehrávání. Stiskněte <ZELENÉ> pro zpomalené krokování přehrávaného videa. Stiskněte <ŽLUTÉ> pro volbu rychlosti přehrávání 2x / 4x / 8x / 16x / 32x / normální. Obr. 18: Moje video výběr soubor Obr. 19: Moje video přehrávání Moje záznamy Funkce My Record zpřístupňuje pořady nahrané na USB zařízení a konfiguraci parametrů nahrávání. (Pozn.: USB zařízení musí být ve formátu FAT nebo FAT32!) Seznam záznamů Funkce Recorded List slouží k výpisu nebo mazání nahraných pořadů. Záznamové zařízení Zvolte aktivní USB zařízení a oblast (partition), kam budou nahrávky ukládány. Nastavení záznamu - Velikost Time Shift: Objem vyrovnávací paměti je alokován automaticky podle kapacity záznamového zařízení a nelze jej měnit. - Time Shift: Pause - Záznam Time Shift signálu začne po stisku <PAUSE>. Auto záznam je průběžně aktivní Off Time Shift je neaktivní - Nahrávání jedním tlačítkem (One Button Recording): On: Nahrávání začne po jednom stisku tlačítka <RECORD>. Off: Po stisku <RECORD> je třeba zadat délku záznamu. - Výchozí délka záznamu (Default Recording Period): Zadejte délku záznamu od 15 minut do 8 hodin (krok 15 minut) Obr. 20: Moje záznamy Obr. 21: Výpis nahraných pořadů 15

16 Obr. 22: Záznamová zařízení Obr. 23: Nastavení záznamu 6.4 Příslušenství Funkce Accessory obsahuje tři přídavné aplikace: Gomoku, Kalendář, Kalkulačka Gomoku Tlačítky <Nahoru/Dolů/Vlevo/Vpravo> zvolte režim hry a obtížnost. Stiskněte <OK> pro zahájení hry. Tlačítky <Nahoru/Dolů/Vlevo/Vpravo> zvolte pozici, stiskněte <OK> pro položení kamene Kalendář Funkce Calendar zobrazuje rok, měsíc a den Kalkulačka Funkci Calculator lze využít k provádění základních matematických operací. 7. Sledování DVB-T vysílání 7.1 Informace Stiskem tlačítka <INFO> během sledování pořadu zobrazíte informační lištu s číslem stanice, zda je v seznamu oblíbených, názvem stanice, aktuálním a následujícím pořadem, ikonami zámku, kódování, DVB-T titulků a teletextu (viz obr. 24). Obr. 24: Informační lišta Obr. 25: Informace o stanici 16

17 7.2 Přepínání stanic Tlačítky <CH+/-> nebo přímým vložením čísla můžete přepínat mezi stanicemi. Pokud je číslo stanice neplatné, D2800 jej bude ignorovat. Tlačítkem <RECALL> můžete rychle přepínat mezi posledními dvěma stanicemi. 7.3 Hlasitost Tlačítky <VOL+/-> lze volit hlasitost. Tlačítkem <MUTE> lze zvuk zcela ztlumit. 7.4 Seznam stanic Stiskněte <OK> pro zobrazení seznamu stanic s jejich číslem, názvem a stavem příznaky zámku/kódování/přeskočení (viz obr. 28). Tlačítky <Nahoru/Dolů/Vlevo/ Vpravo> zvolte stanici. Stiskněte <OK/Exit> pro sledování kanálu. Obr. 26: Seznam stanic Obr. 27: Audio kanály 7.5 Audio kanály Režim zvukového doprovodu lze přepínat mezi: LR (stereo), LL (levý kanál), RR (pravý kanál). Stiskněte <AUDIO>, tlačítky <Nahoru/Dolů> zvolte Kanál/Audio PID/Režim zvuku a tlačítky <Vlevo/Vpravo> nastavte požadovanou hodnotu. 7.6 Pauza vysílání Tlačítkem <PAUSE> můžete pozastavit vysílání, jakýmkoli tlačítkem pak pokračovat. 7.7 Oblíbené Často sledované stanice můžete třídit podle obsahu do skupin oblíbených (viz kap ). Stiskněte <ŽLUTÉ> pro přepnutí skupiny oblíbených v seznamu stanic. Tlačítky <CH+/-> zvolte kanál v aktivní skupině oblíbených programů. 7.8 Teletext Pomocí D2800 můžete sledovat i teletext, je-li vysílán v DVB-T (viz obr. 28, 29). Stiskněte tlačítko <TEXT> pro zobrazení úvodní stránky teletextu. Tlačítky <Nahoru/Dolů> zvolte jazyk teletextu, je-li tato volba k dispozici. Stiskněte <OK/Exit> pro opuštění volby nastavení. Tlačítky <0-9/Nahoru/Dolů/Vlevo/Vpravo> se pohybujete obsahem teletextu. 17

18 Obr. 28: Nastavení teletextu 7.9 DVB-T titulky Obr. 29: Teletext Přístroj podporuje zobrazení titulků obsažených v DVB-T signálu (jsou-li dostupné). Stiskněte <Subtitle> pro zobrazení nastavení DVB-T titulků. Tlačítky <Nahoru/Dolů> zvolte jazyk titulků, je-li tato volba k dispozici. Stiskněte <OK/Exit> pro opuštění volby nastavení Teletextové titulky Přístroj podporuje zobrazení titulků obsažených v teletextu, obvykle na straně 888. Stiskněte <Text/Subtitle> pro zobrazení teletextu nebo volbu stylu titulků. Tlačítky <Vlevo/Vpravo> zvolte TTX Subtitle. Tlačítky <Nahoru/Dolů> zvolte jazyk titulků, je-li tato volba k dispozici. Stiskněte <OK/Exit> pro opuštění volby nastavení Programový průvodce Stiskněte <EPG> během sledování TV pro zobrazení průvodce EPG (viz kap ) Seznam stanic Stiskněte <ZELENÉ> během sledování pro zobrazení seznamu stanic (viz kap ) MSM: Mozaika programů Režim MSM může zobrazit na obrazovce až 9 stanic na obrazovce najednou. Zvýrazněný program je právě sledovaný, z ostatních stanic jsou zobrazeny náhledy. Pro zobrazení MSM stiskněte <ŽLUTÉ> tlačítko. Tlačítky <Nahoru/Dolů/Vlevo/Vpravo> vyhledejte požadovaný program. Stiskněte <OK> pro přepnutí na zvolený program nebo <Exit> pro návrat. 18

19 7.14 Chybová hlášení O stavu D2800 informuje několik systémových hlášení: - Není signál Pokud D2800 nemůže zachytit signál, zkontrolujte zapojení antény. - Žádná služba Multiplex neobsahuje žádný zobrazitelný obsah. - Kódovaná služba Obsah kanálu je zakódovaný, informujte se u provozovatele stanice ohledně zobrazení placeného obsahu. - Přetížení antény Napájení antény je přetížené. - HDTV není podporováno Tento přijímač nepodporuje dekódování obsahu ve vysokém rozlišení. - Kanál uzamčen Program je chráněný proti neoprávněnému sledování, pro zobrazení je nutné zadat heslo (viz kapitola 6.1.3). 8. DVD přehrávač Pro ovládání přehrávače nalistujte prosím přehled funkcí dálkového ovládání. 8.1 Hlavní nastavení Stiskněte tlačítko <STOP> pro zastavení přehrávání a poté <SETUP> pro vstup do nastavení DVD přehrávače Nastavení jazyka Pod položkou Language Setup můžete nastavit následující parametry: OSD Nastavte požadovaný komunikační jazyk menu přehrávače. Menu Zvolte výchozí jazyk pro hlavní nabídku DVD disku. Audio Zvolte výchozí jazyk pro zvukovou stopu DVD disku. Subtitle Zvolte výchozí jazyk pro titulky DVD disku. Encoding Zvolte druh kódování externích titulků pro MPEG4/AVI videa. 19

20 8.1.2 Nastavení obrazovky Pod položkou Screen Setup můžete nastavit následující parametry: TV Type Nastavte vhodný formát obrazu 4:3PS (širokoúhlý pořad bude zvětšen a oříznut po stranách), 4:3LB (širokoúhlý pořad bude zobrazen s černými pruhy nahoře a dole), 16:9 (širokoúhlý pořad bude zobrazen v původním poměru stran). TV System Zvolte vhodný TV systém PAL, NTSC nebo AUTO pro samočinné přepínání. Video Output Zvolte režim výstupu SCART CVBS (kompozitní video) nebo RGB (kvalitnější). Brightness Zvolte požadovaný jas obrazu Soft (jemný), Normal, Bright (jasný). Contrast Zvolte požadovaný kontrast obrazu ve stupnici Nastavení zvuku Pod položkou Audio Setup můžete nastavit následující parametry: Digital Out Nastavte požadovaný režim digitálního výstupu podle použitého AV receiveru Off (vypnuto), SPDIF/RAW, SPDIF/PCM. Downmix Zvolte požadovaný režim smíchání prostorového zvuku do sterea Lo/Ro pro poslech na připojeném Dolby Pro Logic receiveru, Lt/Rt pro poslech na standardní stereo aparatuře nebo sluchátkách Uživatelské volby Pod položkou Custom Setup můžete nastavit následující parametry: Angle Mark Zapne/Vypne (On/Off) upozornění na titul, kde je přítomno více úhlů pohledu. Parental Control Nastavte rodičovský zámek pro sledování nevhodných titulů. Password Nastavte heslo k rodičovskému zámku. Detault Tato volba vymaže uživatelská nastavení a nahraje tovární předvolby. 20

21 8.2 Přehrávání multimédií ENERGY D2800 podporuje nejrozšířenější multimediální formáty: - Audio: MP3, MP2, WMA - Video: DAT, MPG, VOB, AVI - Obrázky: JPEG Směrovými tlačítky můžete procházet obsahem multimediálního disku, tlačítkem <OK> zvolte požadovaný soubor nebo vstupte do složky. Pokud je zvolený soubor zvuková nahrávka, objeví se v levém dolním rohu informace o vzorkovací frekvenci, datovém toku a délce. Pokud je zvolený soubor obrázek, zobrazí se rozlišení a datum pořízení. 9. Řešení problémů Pokud se při používání D2800 vyskytnou potíže, vyzkoušejte následující rady: - Stavová dioda na čelním panelu nesvítí. Prověřte napájení zásuvky a připojení napájecího kabelu. - Žádný nebo špatný signál. Zkontrolujte přívod antény, prověřte směrování přijímací antény. - Žádný obraz nebo zvuk. Může být přepnutý špatný SCART výstup. Prověřte tlačítkem DTV/VCR. Zkuste přepnout na jiný program. - Obraz kostičkuje nebo zamrzá. Signál je nekvalitní. Prověřte připojení a směrování antény. - Kanál je zakódovaný. Přepněte na jiný kanál. - Zapomněl jsem heslo k zámku. Znovu nalaďte požadované stanice. - Přijímač nereaguje na povely dálkového ovládání. Přesvědčte se, že je hlavní síťový vypínač zapnutý. Namiřte ovladačem přímo na přední stěnu přijímače. Ujistěte se, že mezi ovladačem a přijímačem není žádná pevná překážka. Zkontrolujte, zda vložené baterie nejsou vybité, případně je vyměňte. - Po přesunu set-top boxu do jiné místnosti nelze přijímat digitální signál. Pokud jste zároveň se set-top boxem přesunuli také přijímací anténu, je možné, že v novém místě je horší příjem signálu. Pokuste se pomocí prodlužovacího anténního kabelu přivést signál z původního umístění. 21

22 10. Technické specifikace Tuner Frekvenční rozsah VHF: MHz / UHF: MHz Vstupní impedance 75 Ohm Úroveň signálu -78 ~ -25 dbm Šířka pásma 7 / 8 MHz Modulace Demodulátor COFDM OFDM modulace 2k, 8k FFT, SFN a MFN Konektory RF vstup IEC (samice) RF průchozí smyčka IEC (samec) SCART TV kompozitní video (CVBS), RGB, zvuk L/R SCART IN kompozitní video (CVBS), zvuk L/R koaxiální RCA, S/PDIF digitální zvukový výstup USB 2.0 přehrávání multimédií a záznam vysílání Napájení Vstup V, Hz Spotřeba 10 W max. Obraz Dekodér PAL, NTSC Rozlišení 720x576 (PAL) 720x480 (NTSC) Poměr stran 4:3 (Letterbox, Pan&Scan), 16:9 Dekódování Video MPEG2 Transport MP@ML Audio MPEG2 audio layer I & II Ostatní Ve shodě s normou ETSI EN DVB-T Multimédia Video MPEG2, DivX, XviD Audio MP3, WMA Grafika JPEG, GIF, BMP 22

23 11. Prohlášení o shodě Výrobce: Energy Sistem Soyntec S.A. Adresa: Pol. Ind. Finestrat C/ Calpe esq. C/ Alicante S/N, Finestrat Alicante deklaruje exkluzivní odpovědnost za to, že produkt: Energy Sistem DVD Player / DVB-T Recorder Energy D2800 je ve shodě s potřebnými směrnicemi, normami a standardy Evropské Unie 39/336/ EEC (EMC směrnice). Země výroby: Čína Dovozce pro ČR: HBC Europe s.r.o., Štěrboholská 1434/102A, Praha 10, 23
