1 TECHNICKÉ SLUŽBY OCHRANY OVZDUŠÍ BRNO SPOL. S R.O. Zkušební laboratoř měření znečišťujících látek Zeleného 50, Brno tel./fax: , mobil: , tesobrno@tesobrno.cz Člen Asociace autorizovaných Laboratoří pro Měření Emisí PROTOKOL o autorizovaném měření emisí číslo: 2785/10 Stanovení koncentrací znečišťujících látek v odpadní vzdušině odsávané z procesu galvanického pokovování v dílně povrchových úprav Zadavatel měření PBS Velká Bíteš, a.s. Vedoucí technik akce RNDr. Jan Březina Schválil RNDr. Jan Březina, vedoucí ZL Počet výtisků 4 Zakázka číslo Z Počet stran 25 Počet příloh 5 měření vydání Výtisk číslo 4

2 OBSAH 1. ÚVOD ÚČEL POPIS TECHNOLOGIE A ZAŘÍZENÍ ZPŮSOB MĚŘENÍ Popis měřicího místa Vzduchotechnické parametry Stanovení koncentrace kovů, HF, HCl a H Stanovení koncentrací SO 2, NO x Odběr a úprava vzorku Analyzátorová sestava Použitý rozsah Použité kalibrační plyny Snímání výstupních proudových signálů PRŮBĚH MĚŘENÍ PŘEHLED VÝSLEDKŮ POROVNÁNÍ S EMISNÍMI LIMITY VELIČINY A ZNAČKY LITERATURA SEZNAM PŘÍLOH Příloha 1 Příloha 2 Příloha 3 Příloha 4 Příloha 5 Hodnoty koncentrací a hmotnostních toků SO 2, NO x Hodnoty koncentrací a hmotnostních toků vybraných znečišťujících látek Průměrné hodnoty vzduchotechnických parametrů Měřicí místa Protokoly o laboratorním rozboru odebraných vzorků Strana 2

3 1. ÚVOD Protokol o autorizovaném měření emisí obsahuje naměřená data a výsledky měření koncentrací znečišťujících látek v odpadní vzdušině odcházející z technologických provozů galvanovny. Měřený zdroj: Rozsah měření: provoz DVE galvanovna vzduchotechnické parametry koncentrace a hmotnostní toky: linka PS 1/1 výduch 001 chrom (Cr +6 ) linka PS 1/2 výduch 011 chrom (Cr +6 ) silné anorganické kyseliny (jako H + ) oxid siřičitý (SO 2 ) oxidy dusíku (jako NO 2 ) linka PS 1/2 výduch 038 chrom (Cr +6 ) linka PS 1/3 výduch 012 chrom (Cr +6 ) silné anorganické kyseliny (jako H + ) oxid siřičitý (SO 2 ) linka PS 3 výduch 013 chrom (Cr +6 ) anorganické sloučeniny fluoru (jako HF) silné anorganické kyseliny (jako H + ) oxid siřičitý (SO 2 ) oxidy dusíku (jako NO 2 ) linka PS 4 výduch 014 anorganické sloučeniny chloru (jako HCl) oxidy dusíku (jako NO 2 ) linka PS 5 výduch 002 chrom (Cr +6 ) cín (Sn) nikl (Ni) zinek (Zn) silné anorganické kyseliny (jako H + ) oxid siřičitý (SO 2 ) linka PS 6/1 výduch 003 mangan (Mn) linka PS 6/2 výduch 015 zinek (Zn) anorganické sloučeniny chloru (jako HCl) rekuperace 46A výduch 045 chrom (Cr +6 ) cín (Sn) nikl (Ni) zinek (Zn) Mangan (Mn) anorganické sloučeniny chloru (jako HCl) silné anorganické kyseliny (jako H + ) oxid siřičitý (SO 2 ) oxidy dusíku (jako NO 2 ) rekuperace 46B výduch 044 chrom (Cr +6 ) anorganické sloučeniny fluoru (jako HF) silné anorganické kyseliny (jako H + ) oxid siřičitý (SO 2 ) oxidy dusíku (jako NO 2 ) Strana 3

4 Provozovatel zdroje: PBS Velká Bíteš, a.s. Vlkovská Velká Bíteš Kontaktní osoba: Ing. Kazdová ( ) měření: Měření provedla zkušební laboratoř TECHNICKÉ SLUŽBY OCHRANY OVZDUŠÍ BRNO spol. s r.o. na základě objednávky zadavatele měření. Zkušební laboratoř měření znečišťujících látek je oprávněna k provádění autorizovaného měření emisí rozhodnutím MŽP, odbor ochrany ovzduší. 2. ÚČEL Účelem měření bylo stanovit, metodami a postupy autorizovaného měření emisí, výstupní koncentrace a hmotnostní toky znečišťujících látek vypouštěných do ovzduší v odpadní vzdušině odcházející z technologických provozů galvanického pokovování. Výsledky měření jsou podkladem pro posouzení zařízení z hlediska plnění emisních limitů a stanovení poplatků za znečišťování ovzduší. Měření bylo provedeno v souladu se zákonem č. 201/2012 Sb. a jeho prováděcím předpisem. Výsledky lze aplikovat pouze na měřenou technologii a za stejných podmínek jako v průběhu prováděného měření. Bez písemného souhlasu vedoucího zkušební laboratoře měření znečišťujících látek se nesmí protokol reprodukovat jinak než celý. 3. POPIS TECHNOLOGIE A ZAŘÍZENÍ Galvanovna v provozu DVE je vybavena celkem šesti linkami (provozní soubory PS1PS6), z nichž linka PS2 je v současné době mimo provoz. Výrobcem linek je Kovofiniš Ledeč nad Sázavou. Každá linka je odsávána, z hlediska vzduchotechniky je linka PS1 rozdělena na tři části se čtyřmi výduchy, linka PS6 na dvě části. Odpadní vzdušina je vyvedena na střechu objektu. V roce 2015 byly instalovány dvě rekuperační jednotky za účelem využití odpadního tepla. Odpadní vzdušinu je možné tedy vypouštět stávajícími výduchy bez rekuperace nebo dvěma výduchy s rekuperací. V rámci regulace tepla je možné vypouštět vzdušinu také všemi výduchy s částečnou rekuperací. Označení linky PS 1 (1/1, 1/2, 1/3) PS 3 PS 4 PS 5 PS 6 (6/1, 6/2) Název eloxovací linka linka stahování eloxu, kyselé moření linka moření, černění linka galvanického pokovování linka galvanického pokovování Rekuperace Připojené linky 46A PS4 (014), PS5 (002), PS6/1 (003), PS6/2 (015) 46B PS1/1 (001), PS1/2 (011), PS1/3 (012), PS3 (013) Strana 4

5 4. ZPŮSOB MĚŘENÍ 4.1. Popis měřicího místa Měření koncentrací a hmotnostních toků znečišťujících látek bylo provedeno na výstupních potrubích z technologických linek na střeše objektu. Měřicí místa jsou bezpečně přístupná. Uvedené délky rovných úseků jsou orientační vzhledem k nedefinované tloušťce střechy. S ohledem na konstrukční a prostorové uspořádání se jedná o nejvhodnější umístění. Linka PS1/1 PS1/2 PS1/2 PS1/3 PS3 PS4 PS5 PS6/1 PS6/2 46A 46B Výduch Směr proudění Tvar potrubí Hydraulický průměr 0,66 0,66 0,30 0,52 0,56 0,56 0,41 0,39 0,51 0,98 0,97 m Dop. délka rovného úseku potrubí 6,6 6,6 3,0 5,2 5,6 5,6 4,1 3,9 5,1 9,8 9,7 m Skutečná délka rovného úseku potrubí 4,7 4,7 3,0 7,8 6,7 6,0 5,6 5,4 5,6 4,3 4,7 m Dop. délka rovného úseku před M 3,3 3,3 1,5 2,6 2,8 2,8 2,0 1,9 2,6 4,9 4,9 m Skutečná délka rovného úseku před M 2,4 2,5 1,5 2,3 3,3 2,6 2,4 2,7 2,5 3,0 2,4 m Měřicí přímky a body pro stanovení rychlosti v potrubí Počet měřicích os / bodů ČSN ISO /9 3/9 2/4 2/4 2/4 2/4 2/4 2/4 2/4 3/9 3/9 Počet měřicích os / bodů skutečnost 3/9 3/9 2/8 2/6 2/6 2/8 2/4 2/4 2/6 4/16 4/16 Strana 5

6 4.2. Vzduchotechnické parametry Stanovení průtoku odpadní vzdušiny bylo stanoveno sondáží pole dynamických tlaků v měřicím řezu potrubí Prandtlovou sondou. Měřená veličina Použitá technika Metoda Rychlostní profil Prandtlova sonda typ L SOP1 (ČSN ISO 10780) Teplota termočlánek typ K SOP1 (ČSN ISO 10780) Diferenční a statický tlak elektronický tlakový snímač SOP1 (ČSN ISO 10780) Vlhkost vlhkoměr SOP2 (ČSN EN 14790) Atmosférický tlak elektronický barometr SOP1 (ČSN ISO 10780) 4.3. Stanovení koncentrace kovů, HF, HCl a H + Odběr vzorků pro stanovení obsahu znečišťujících látek byl proveden pomocí odběrové soupravy absorpcí do absorpčního roztoku. V průběhu měření bylo použito pět odběrových souprav. Odběrová souprava unibox SOP 9 skleněná odběrová sonda s filtrem z křemenné vaty dvě sériově zařazené fritové promývačky s absorpčním roztokem H 2 O 2 +HNO 3, NaOH, UPW sušicí věž, rotametr s regulací průtoku, dopravní čerpadlo vzorku (200 l.h 1 ), propojovací hadice mokrý plynoměr G 01 Analytické stanovení Nejistota stanovení ALS Czech Republic, s.r.o. Na Harfě 9/336, Praha viz příloha 4.4. Stanovení koncentrací SO 2, NO x V rámci autorizovaného měření koncentrací plynných znečišťujících látek byl proveden šestihodinový snímek pomocí kontinuálních analyzátorů. V průběhu měření byly použity dva analyzátory Horiba PG Odběr a úprava vzorku odběrová sonda, topený teflonový svod chladič plynu JCPS + HB netopený PE svod úpravna analyzátoru Horiba vstupní filtr, dopravní čerpadlo vzorku, konvertor NO 2 na NO, průtokoměr vzorku Analyzátorová sestava Měřená veličina Použitý přístroj Princip Metoda Oxid siřičitý PG 250 (Horiba) IR spektrofotometrie SOP4 (ČSN ISO 7935) Oxidy dusíku PG 250 (Horiba) chemiluminiscenční SOP4 (ČSN EN 14792) Použitý rozsah Složka Rozsah Jednotky Nejistota (% rozsahu) SO ppm 2 NO x 500 ppm 2 Strana 6

7 Použité kalibrační plyny Složka nulovací plyn kalibrační plyn jednotky SO 2 upravený vzduch 397 ppm v N 2 NO upravený vzduch 396 ppm v N Snímání výstupních proudových signálů Proudové signály byly snímány ústřednou TESO TRM16J, spojenou sériovou linkou s počítačem. Počítač měřená data snímá každou sekundu a ukládá jako střední hodnotu ze šedesáti měření (průměrné minutové hodnoty) na hard disk. 5. PRŮBĚH MĚŘENÍ Měření bylo provedeno ve dnech ve výstupních potrubích z galvanických linek v divizi DVE v akciové společnosti PBS Velká Bíteš. Měření bylo provedeno za běžných provozních podmínek ve výduších a v rozsahu uvedeném v kapitole 2 a 3. Rekuperace byla provozována v automatickém režimu. Za provozní režim a poskytnuté údaje odpovídá provozovatel zdroje. Časové dispozice a parametry odběru vzorků jsou součástí příloh tohoto protokolu. 6. PŘEHLED VÝSLEDKŮ Poznámky k tabulkám: 1) Výsledky měření jsou platné pro uvedené druhy technologií při běžném provozním režimu. 2) Oxidy dusíku jsou vyjádřeny jako oxid dusičitý. 3) Všechny výpočty byly prováděny s nezaokrouhlenými čísly. Zaokrouhlování hodnot v tabulkách výsledků bylo provedeno podle statistických pravidel. 4) Koncentrace označené < představují maximální možné hodnoty s ohledem na mez detekce (LOD), resp. nejistotu stanovení. V závorce jsou uvedeny skutečně stanovené hodnoty. 5) Nejistota je rozšířená nejistota měření odpovídající 95 % intervalu spolehlivosti s koeficientem rozšíření k = Dílna povrchových úprav PS1/1 výduch 001 Znečišťující látka Cr+6 1 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,2976 ± 0,0300 0,2681 ± 0,0270 0,3172 ± 0,0320 Průměrná hodnota [ m 3 ] 0,2943 ± 0,0297 Hmotnostní tok [ h 1 ] <1 281,38 (945,49) Hodnoty stavových veličin použitých pro přepočet koncentrací ZL Teplota plynu v potrubí [ C] 20 ± 1 20 ± 1 20 ± 1 Absolutní tlak v potrubí [Pa] ± ± ± 400 Fiktivní vlhkost [kg m 3 ] 0,017 ± 0,002 0,017 ± 0,002 0,017 ± 0,002 Strana 7

8 Dílna povrchových úprav PS1/2 výduch 011 Znečišťující látka Oxid siřičitý SO 2 20 m 3 Koncentrace přepočtené Třicetiminutové střední hodnoty [ m 3 ] 1,0 1,0 0,7 0,6 0,7 1,0 0,9 1,1 1,2 1,2 1,5 1,3 teplota 0 C, tlak Pa Průměrná hodnota [ m 3 ] <LOD=5,9 (1,0) Koncentrace naměřené Třicetiminutové střední hodnoty [ppm] suchý plyn 0,4 0,4 0,3 0,2 0,2 0,4 0,3 0,4 0,4 0,4 0,5 0,5 Průměrná hodnota [ppm] <LOD=2,1 (0,4) Hmotnostní tok [kg h 1 ] <LOD=0,015 (0,003) Znečišťující látka Oxidy dusíku NO x (jako oxid dusičitý NO 2 ) 650 m 3 Koncentrace přepočtené Třicetiminutové střední hodnoty [ m 3 ] 0,9 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 teplota 0 C, tlak Pa Průměrná hodnota [ m 3 ] <LOD=2,4 (0,7) Koncentrace naměřené Třicetiminutové střední hodnoty [ppm] suchý plyn 0,4 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,4 0,4 0,4 0,4 Průměrná hodnota [ppm] <LOD=1,2 (0,3) Hmotnostní tok [kg h 1 ] <LOD=0,006 (0,002) Hodnoty stavových veličin použitých pro přepočet koncentrací PZL Teplota plynu v potrubí Absolutní tlak v potrubí t s [ C] p s [Pa] 20 ± ± 400 Fiktivní vlhkost f N [kg m 3 ] 0,016 ± 0,002 Strana 8

9 Dílna povrchových úprav PS1/2 výduch 011 Znečišťující látka Cr+6 1 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,0187 ± 0,0019 0,0182 ± 0,0018 0,0199 ± 0,0020 Průměrná hodnota [ m 3 ] 0,0190 ± 0,0019 Hmotnostní tok [ h 1 ] <105,98 (47,78) Znečišťující látka H+ 2 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] <0,0006 <0,0006 <0,0006 Průměrná hodnota [ m 3 ] <0,0006 Hmotnostní tok [ h 1 ] <3,57 (<1,47) Hodnoty stavových veličin použitých pro přepočet koncentrací ZL Teplota plynu v potrubí [ C] 20 ± 1 20 ± 1 20 ± 1 Absolutní tlak v potrubí [Pa] ± ± ± 400 Fiktivní vlhkost [kg m 3 ] 0,016 ± 0,002 0,016 ± 0,002 0,016 ± 0,002 Strana 9

10 Dílna povrchových úprav PS1/2 výduch 038 Znečišťující látka Cr+6 1 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,0045 ± 0,0005 0,0043 ± 0,0004 0,0046 ± 0,0005 Průměrná hodnota [ m 3 ] 0,0045 ± 0,0005 Hmotnostní tok [ h 1 ] 11,77 ± 1,43 Hodnoty stavových veličin použitých pro přepočet koncentrací ZL Teplota plynu v potrubí [ C] 20 ± 1 20 ± 1 20 ± 1 Absolutní tlak v potrubí [Pa] ± ± ± 400 Fiktivní vlhkost [kg m 3 ] 0,009 ± 0,001 0,009 ± 0,001 0,009 ± 0,001 Znečišťující látka Koncentrace přepočtené teplota 0 C, tlak Pa Koncentrace naměřené suchý plyn Dílna povrchových úprav PS1/3 výduch 012 Oxid siřičitý SO 2 20 m 3 Třicetiminutové střední hodnoty [ m 3 ] 3,2 4,1 3,9 3,1 3,2 3,1 3,3 3,0 3,2 2,1 2,8 3,2 Průměrná hodnota [ m 3 ] <LOD=5,9 (3,2) Třicetiminutové střední hodnoty [ppm] 1,1 1,5 1,4 1,1 1,2 1,1 1,2 1,1 1,1 0,8 1,0 1,1 Průměrná hodnota [ppm] Hmotnostní tok Fiktivní vlhkost [kg h 1 ] <LOD=0,014 (0,007) Hodnoty stavových veličin použitých pro přepočet koncentrací PZL Teplota plynu v potrubí Absolutní tlak v potrubí t s [ C] p s [Pa] f N [kg m 3 ] <LOD=2,1 (1,1) 21 ± ± 400 0,015 ± 0,002 Strana 10

11 Dílna povrchových úprav PS1/3 výduch 012 Znečišťující látka Cr+6 1 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,0081 ± 0,0008 0,0079 ± 0,0008 0,0077 ± 0,0008 Průměrná hodnota [ m 3 ] 0,0079 ± 0,0008 Hmotnostní tok [ h 1 ] <19,22 (18,25) Znečišťující látka H+ 2 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,0061 ± 0,0017 0,0077 ± 0,0021 0,0054 ± 0,0015 Průměrná hodnota [ m 3 ] 0,0064 ± 0,0018 Hmotnostní tok [ h 1 ] <16,00 (14,77) Hodnoty stavových veličin použitých pro přepočet koncentrací ZL Teplota plynu v potrubí [ C] 21 ± 1 21 ± 1 21 ± 1 Absolutní tlak v potrubí [Pa] ± ± ± 400 Fiktivní vlhkost [kg m 3 ] 0,015 ± 0,002 0,015 ± 0,002 0,015 ± 0,002 Strana 11

12 Dílna povrchových úprav PS3 výduch 013 Znečišťující látka Oxid siřičitý SO 2 20 m 3 Koncentrace přepočtené Třicetiminutové střední hodnoty [ m 3 ] 1,5 1,9 1,6 2,4 2,4 1,6 0,3 0,3 0,4 0,6 1,6 1,6 teplota 0 C, tlak Pa Průměrná hodnota [ m 3 ] <LOD=5,9 (1,4) Koncentrace naměřené Třicetiminutové střední hodnoty [ppm] suchý plyn 0,5 0,7 0,6 0,9 0,9 0,6 0,1 0,1 0,1 0,2 0,6 0,6 Průměrná hodnota [ppm] <LOD=2,1 (0,5) Hmotnostní tok [kg h 1 ] <LOD=0,012 (0,003) Znečišťující látka Oxidy dusíku NO x (jako oxid dusičitý NO 2 ) 650 m 3 Koncentrace přepočtené Třicetiminutové střední hodnoty [ m 3 ] 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 teplota 0 C, tlak Pa Průměrná hodnota [ m 3 ] <LOD=2,4 (0,6) Koncentrace naměřené Třicetiminutové střední hodnoty [ppm] suchý plyn 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 Průměrná hodnota [ppm] Hmotnostní tok [kg h 1 ] <LOD=1,2 (0,3) <LOD=0,005 (0,001) Hodnoty stavových veličin použitých pro přepočet koncentrací PZL Teplota plynu v potrubí t s [ C] 21 ± 1 Absolutní tlak v potrubí p s [Pa] ± 400 Fiktivní vlhkost f N [kg m 3 ] 0,019 ± 0,002 Strana 12

13 Dílna povrchových úprav PS3 výduch 013 Znečišťující látka Cr+6 1 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] <0,0003 <0,0004 <0,0003 Průměrná hodnota [ m 3 ] <0,0003 Hmotnostní tok [ h 1 ] <1,34 (<0,72) Znečišťující látka H+ 2 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,0126 ± 0,0027 0,0122 ± 0,0026 0,0126 ± 0,0027 Průměrná hodnota [ m 3 ] 0,0125 ± 0,0027 Hmotnostní tok [ h 1 ] <41,86 (26,22) Znečišťující látka HF 5 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,37 ± 0,09 0,38 ± 0,10 0,77 ± 0,19 Průměrná hodnota [ m 3 ] 0,51 ± 0,13 Hmotnostní tok [g h 1 ] <1,72 (1,07) Hodnoty stavových veličin použitých pro přepočet koncentrací ZL Teplota plynu v potrubí [ C] 21 ± 1 21 ± 1 21 ± 1 Absolutní tlak v potrubí [Pa] ± ± ± 400 Fiktivní vlhkost [kg m 3 ] 0,019 ± 0,002 0,019 ± 0,002 0,019 ± 0,002 Strana 13

14 Dílna povrchových úprav PS4 výduch 014 Znečišťující látka Oxidy dusíku NO x (jako oxid dusičitý NO 2 ) 650 m 3 Koncentrace přepočtené Třicetiminutové střední hodnoty [ m 3 ] 0,7 0,8 0,7 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 teplota 0 C, tlak Pa Průměrná hodnota [ m 3 ] <LOD=2,4 (0,8) Koncentrace naměřené Třicetiminutové střední hodnoty [ppm] suchý plyn 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 Průměrná hodnota [ppm] <LOD=1,2 (0,4) Hmotnostní tok [kg h 1 ] <LOD=0,013 (0,004) Hodnoty stavových veličin použitých pro přepočet koncentrací PZL Teplota plynu v potrubí Absolutní tlak v potrubí t s [ C] p s [Pa] 25 ± ± 400 Fiktivní vlhkost f N [kg m 3 ] 0,020 ± 0,002 Znečišťující látka Koncentrace naměřené teplota 0 C, tlak Pa HCl 10 m 3 Jednotlivá měření [ m 3 ] Hodnoty stavových veličin použitých pro přepočet koncentrací ZL <0,32 <0,32 <0,32 Průměrná hodnota [ m 3 ] Hmotnostní tok [g h 1 ] <1,78 Teplota plynu v potrubí [ C] 25 ± 1 25 ± 1 <0,32 Absolutní tlak v potrubí [Pa] ± ± ± 400 Fiktivní vlhkost [kg m 3 ] 0,020 ± 0,002 0,020 ± 0, ± 1 0,020 ± 0,002 Strana 14

15 Dílna povrchových úprav PS5 výduch 002 Znečišťující látka Oxid siřičitý SO 2 20 m 3 Koncentrace přepočtené Třicetiminutové střední hodnoty [ m 3 ] 3,8 3,6 3,3 3,2 3,1 3,1 2,7 4,2 2,7 3,3 3,0 2,4 teplota 0 C, tlak Pa Průměrná hodnota [ m 3 ] <LOD=5,9 (3,2) Koncentrace naměřené Třicetiminutové střední hodnoty [ppm] suchý plyn 1,4 1,3 1,2 1,2 1,1 1,1 1,0 1,5 1,0 1,2 1,1 0,8 Průměrná hodnota [ppm] <LOD=2,1 (1,1) Hmotnostní tok [kg h 1 ] <LOD=0,007 (0,004) Hodnoty stavových veličin použitých pro přepočet koncentrací PZL Teplota plynu v potrubí Absolutní tlak v potrubí t s [ C] p s [Pa] 23 ± ± 400 Fiktivní vlhkost f N [kg m 3 ] 0,016 ± 0,002 Znečišťující látka H+ Koncentrace naměřené teplota 0 C, tlak Pa 2 m 3 Hmotnostní tok [ h 1 ] <26,18 (17,62) Jednotlivá měření [ m 3 ] Hodnoty stavových veličin použitých pro přepočet koncentrací ZL 0,0156 ± 0,0033 0,0135 ± 0,0028 0,0153 ± 0,0032 Průměrná hodnota [ m 3 ] 0,0148 ± 0,0031 Teplota plynu v potrubí [ C] 23,0 ± 1,5 23,0 ± 1,5 23,0 ± 1,5 Absolutní tlak v potrubí [Pa] ± ± ± 385 Fiktivní vlhkost [kg m 3 ] 0,016 ± 0,002 0,016 ± 0,002 0,016 ± 0,002 Strana 15

16 Dílna povrchových úprav PS5 výduch 002 Znečišťující látka Koncentrace naměřené teplota 0 C, tlak Pa CrVI 1 m 3 Hmotnostní tok [ h 1 ] <5,86 (3,98) Znečišťující látka Koncentrace naměřené teplota 0 C, tlak Pa Znečišťující látka Koncentrace naměřené teplota 0 C, tlak Pa Znečišťující látka Koncentrace naměřené teplota 0 C, tlak Pa 2 m 3 2 m 3 Hmotnostní tok [ h 1 ] <12,76 (<7,17) 1 m 3 Hmotnostní tok [ h 1 ] <63,55 (<35,72) Jednotlivá měření [ m 3 ] Jednotlivá měření [ m 3 ] Jednotlivá měření [ m 3 ] Hodnoty stavových veličin použitých pro přepočet koncentrací ZL 0,0028 ± 0,0003 0,0038 ± 0,0004 0,0035 ± 0,0003 Průměrná hodnota [ m 3 ] Jednotlivá měření [ m 3 ] <0,0245 <0,0332 <0,0325 Průměrná hodnota [ m 3 ] <0,0300 Teplota plynu v potrubí [ C] 23 ± 1 23 ± 1 23 ± 1 Absolutní tlak v potrubí [Pa] ± ± 400 Sn Zn Ni <0,0025 <0,0033 <0,0032 Průměrná hodnota [ m 3 ] <0,0030 Hmotnostní tok [ h 1 ] <6,4 (<3,6) <0,0049 <0,0068 <0,0064 Průměrná hodnota [ m 3 ] 0,0033 ± 0,0003 <0, ± 400 Fiktivní vlhkost [kg m 3 ] 0,016 ± 0,002 0,016 ± 0,002 0,016 ± 0,002 Strana 16

17 Dílna povrchových úprav PS6/1 výduch 003 Znečišťující látka Mn 2 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,0014 ± 0,0001 0,0012 ± 0,0001 0,0011 ± 0,0001 Průměrná hodnota [ m 3 ] 0,0012 ± 0,0001 Hmotnostní tok [ h 1 ] <1,82 (1,34) Hodnoty stavových veličin použitých pro přepočet koncentrací ZL Teplota plynu v potrubí [ C] 23 ± 1 23 ± 1 23 ± 1 Absolutní tlak v potrubí [Pa] ± ± ± 400 Fiktivní vlhkost [kg m 3 ] 0,016 ± 0,002 0,016 ± 0,002 0,016 ± 0, Dílna povrchových úprav PS6/2 výduch 015 Znečišťující látka Zn 2 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] <0,0104 <0,0086 <0,0104 Průměrná hodnota [ m 3 ] <0,0098 Hmotnostní tok [ h 1 ] <37,07 (<14,12) Znečišťující látka HCl 10 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] <0,79 <0,79 <0,79 Průměrná hodnota [ m 3 ] <0,79 Hmotnostní tok [g h 1 ] <3,00 (<1,14) Hodnoty stavových veličin použitých pro přepočet koncentrací ZL Teplota plynu v potrubí [ C] 22 ± 1 22 ± 1 22 ± 1 Absolutní tlak v potrubí [Pa] ± ± ± 400 Fiktivní vlhkost [kg m 3 ] 0,017 ± 0,002 0,017 ± 0,002 0,017 ± 0,002 Strana 17

18 Dílna povrchových úprav 46A výduch 045 Znečišťující látka Oxid siřičitý SO 2 20 m 3 Koncentrace přepočtené Třicetiminutové střední hodnoty [ m 3 ] 1,6 2,2 2,3 2,8 2,6 3,0 2,8 3,2 3,3 3,2 2,9 2,3 teplota 0 C, tlak Pa Průměrná hodnota [ m 3 ] <LOD=5,9 (2,7) Koncentrace naměřené Třicetiminutové střední hodnoty [ppm] suchý plyn 0,6 0,8 0,8 1,0 0,9 1,1 1,0 1,1 1,2 1,1 1,0 0,8 Průměrná hodnota [ppm] <LOD=2,1 (1,0) Hmotnostní tok [kg h 1 ] <LOD=0,081 (0,037) Znečišťující látka Oxidy dusíku NO x (jako oxid dusičitý NO 2 ) 650 m 3 Koncentrace přepočtené Třicetiminutové střední hodnoty [ m 3 ] 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 teplota 0 C, tlak Pa Průměrná hodnota [ m 3 ] <LOD=2,4 (1,2) Koncentrace naměřené Třicetiminutové střední hodnoty [ppm] suchý plyn 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 Průměrná hodnota [ppm] Hmotnostní tok [kg h 1 ] <LOD=1,2 (0,6) <LOD=0,033 (0,017) Hodnoty stavových veličin použitých pro přepočet koncentrací PZL Teplota plynu v potrubí t s [ C] 19 ± 1 Absolutní tlak v potrubí p s [Pa] ± 400 Fiktivní vlhkost f N [kg m 3 ] 0,011 ± 0,001 Strana 18

19 Dílna povrchových úprav 46A výduch 045 Znečišťující látka Cr+6 1 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] <0,0014 <0,0015 <0,0015 Průměrná hodnota [ m 3 ] <0,0015 Hmotnostní tok [ h 1 ] <21,6 Znečišťující látka Sn 2 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] <0,0029 <0,0030 <0,0030 Průměrná hodnota [ m 3 ] <0,0030 Hmotnostní tok [ h 1 ] <43,3 Znečišťující látka Zn 2 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] <0,0059 <0,0059 <0,0062 Průměrná hodnota [ m 3 ] <0,0060 Hmotnostní tok [ h 1 ] <87,3 Znečišťující látka Ni 1 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] <0,0029 <0,0030 <0,0030 Průměrná hodnota [ m 3 ] <0,0030 Hmotnostní tok [ h 1 ] <43,3 Strana 19

20 Znečišťující látka Mn 2 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] <0,0006 <0,0006 <0,0006 Průměrná hodnota [ m 3 ] <0,0006 Hmotnostní tok [ h 1 ] <8,7 Znečišťující látka H+ 2 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,0145 ± 0,0035 0,0155 ± 0,0037 0,0132 ± 0,0032 Průměrná hodnota [ m 3 ] 0,0144 ± 0,0034 Hmotnostní tok [ h 1 ] 196,5 ± 88,4 Znečišťující látka HCl 10 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] <0,69 <0,70 <0,67 Průměrná hodnota [ m 3 ] <0,69 Hmotnostní tok [g h 1 ] <10,0 Hodnoty stavových veličin použitých pro přepočet koncentrací ZL Teplota plynu v potrubí [ C] 19 ± 1 19 ± 1 19 ± 1 Absolutní tlak v potrubí [Pa] ± ± ± 400 Fiktivní vlhkost [kg m 3 ] 0,011 ± 0,001 0,011 ± 0,001 0,011 ± 0,001 Strana 20

21 Dílna povrchových úprav 46B výduch 044 Znečišťující látka Oxid siřičitý SO 2 20 m 3 Koncentrace přepočtené Třicetiminutové střední hodnoty [ m 3 ] 2,2 1,4 1,6 2,5 2,4 1,4 1,3 1,2 1,6 1,5 1,1 1,3 teplota 0 C, tlak Pa Průměrná hodnota [ m 3 ] <LOD=5,9 (1,6) Koncentrace naměřené Třicetiminutové střední hodnoty [ppm] suchý plyn 0,8 0,5 0,6 0,9 0,8 0,5 0,5 0,4 0,6 0,5 0,4 0,5 Průměrná hodnota [ppm] <LOD=2,1 (0,6) Hmotnostní tok [kg h 1 ] <LOD=0,084 (0,023) Znečišťující látka Oxidy dusíku NO x (jako oxid dusičitý NO 2 ) 650 m 3 Koncentrace přepočtené Třicetiminutové střední hodnoty [ m 3 ] 0,6 0,6 0,7 0,7 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 teplota 0 C, tlak Pa Průměrná hodnota [ m 3 ] <LOD=2,4 (0,6) Koncentrace naměřené Třicetiminutové střední hodnoty [ppm] suchý plyn 0,3 0,3 0,4 0,4 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 Průměrná hodnota [ppm] <LOD=1,2 (0,3) Hmotnostní tok [kg h 1 ] <LOD=0,035 (0,009) Hodnoty stavových veličin použitých pro přepočet koncentrací PZL Teplota plynu v potrubí Absolutní tlak v potrubí t s [ C] p s [Pa] 19 ± ± 400 Fiktivní vlhkost f N [kg m 3 ] 0,011 ± 0,001 Strana 21

22 Dílna povrchových úprav 46B výduch 044 Znečišťující látka Cr+6 1 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,7813 ± 0,0788 0,7688 ± 0,0775 0,7868 ± 0,0793 Průměrná hodnota [ m 3 ] 0,7790 ± 0,0785 Hmotnostní tok [ h 1 ] ,0 ± 5 286,7 Znečišťující látka H+ 2 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,0057 ± 0,0013 0,0044 ± 0,0010 0,0061 ± 0,0014 Průměrná hodnota [ m 3 ] 0,0054 ± 0,0012 Hmotnostní tok [ h 1 ] 77,2 ± 39,9 Znečišťující látka HF 5 m 3 Koncentrace naměřené teplota 0 C, tlak Pa Jednotlivá měření [ m 3 ] 0,11 ± 0,04 0,09 ± 0,03 0,12 ± 0,04 Průměrná hodnota [ m 3 ] 0,11 ± 0,03 Hmotnostní tok [g h 1 ] 1,51 ± 0,85 Hodnoty stavových veličin použitých pro přepočet koncentrací ZL Teplota plynu v potrubí [ C] 19 ± 1 19 ± 1 19 ± 1 Absolutní tlak v potrubí [Pa] ± ± ± 400 Fiktivní vlhkost [kg m 3 ] 0,011 ± 0,001 0,011 ± 0,001 0,011 ± 0,001 Strana 22

23 7. POROVNÁNÍ S EMISNÍMI LIMITY y dle integrovaného povolení. Znečišť. látka Emisní limit.m 3 NO x 650 SO 2 20 HCl 10 HF 5 H + 2 Cr +6 1 Sn 2 Mn 2 Zn 2 Ni 1 PS 1/1 PS 1/2 PS 1/2 PS 1/3 PS 3 PS4 PS5 PS 6/1 PS 6/2 46A 46B (001) (011) (038) (012) (013) (014) (002) (003) (015) (045) (044) průměrná / maximální koncentrace.m 3 (B ) <2 (1) <2 (1) <2 (1) <2 (1) <2 (1) (1) (1) (1) (1) (1) <6 (1) <6 (3) <6 (1) <6 (3) <6 (3) <6 (2) (2) (4) (2) (4) (3) (2) <0,32 <0,79 <0,69 <0,32 <0,79 <0,70 0,51 0,11 0,77 0,12 <0,0006 0,0064 0,0125 0,0148 0,0144 0,0054 <0,0006 0,0077 0,0126 0,0156 0,0155 0,0061 0,294 0,019 0,005 0,008 <0,0003 0,003 <0,0015 0,779 0,317 0,020 0,005 0,008 <0,0004 0,004 <0,0015 0,787 <0,0030 <0,0030 <0,0033 <0,0030 0,0012 <0,0006 0,0014 <0,0006 <0,0060 <0,0098 <0,0060 <0,0068 <0,0104 <0,0062 <0,0300 <0,0030 <0,0332 <0,0030 V závorce jsou uvedeny naměřené hodnoty bez ohledu na nejistotu stanovení. Strana 23

24 8. VELIČINY A ZNAČKY značka Veličina jednotka C ppm střední objemová koncentrace znečišťujících látek v suchém plynu ppm C N střední hmotnostní koncentrace znečišťujících látek v nosném plynu. m 3 přepočtená na vlhký plyn a normální podmínky p a atmosferický tlak Pa p statický tlak nosného plynu uvnitř vzduchovodu v průřezu měření Pa p tlakový rozdíl Pa t střední teplota plynu v potrubí v době měření o C t r teplota rosného bodu nosného plynu o C f n fiktivní vlhkost nosného plynu při normálních stavových podmínkách kg. m 3 ρ měrná hmotnost nosného plynu kg. m 3 ρ n měrná hmotnost nosného plynu přepočtená na normální stavové kg. m 3 podmínky A, B, D rozměry potrubí m S průřez potrubí m 2 v střední rychlost proudění nosného plynu v průřezu měření m. s 1 V objemový průtok nosného plynu za provozních podmínek m 3. s 1 m 3. h 1 objemový průtok nosného plynu přepočtený na vlhký plyn a normální stavové podmínky m 3. s 1 m 3. h 1 V SN objemový průtok nosného plynu přepočtený na suchý plyn a normální stavové podmínky m 3. s 1 m 3. h 1 m hmotnost absorbovaných látek ve vzorku V cn objem vzorku nosného plynu přepočtený na vlhký plyn a normální m 3 stavové podmínky M střední hmotnostní tok znečišťujících látek g.h 1 Strana 24

25 9. LITERATURA ČSN ISO ( ) Stacionární zdroje emisí Měření rychlosti a objemového průtoku plynů v potrubí ČSN EN ( ) Stacionární zdroje emisí Stanovení vodní páry v potrubí ČSN ISO 7935 ( ) Stacionární zdroje emisí Stanovení hmotnostní koncentrace emisí oxidu siřičitého Charakteristiky automatizovaných měřicích metod ČSN EN ( ) Stacionární zdroje emisí Stanovení oxidů dusíku (NOx) Referenční chemiluminiscenční metoda ČSN EN Kvalita ovzduší: Stacionární zdroje emisí Stanovení celkových emisí As, Cd, Cr, Co, Cu, Mn, Ni, Pb, Sb, Tl,a V 6 Hygienické předpisy MZ ČSR, sv. 52, 1981, příl ČSN EN ( ) Stacionární zdroje emisí Manuální metoda stanovení HCl Část 1: Vzorkování ČSN Ochrana ovzduší. Stanovení emisí fluoru ze stacionárních zdrojů. Odběr vzorků pro manuální metody měření Zákon 201/2012 Sb. o ochraně ovzduší Vyhláška 415/2012 Sb. o přípustné úrovni znečišťování a jejím zjišťování a o provedení některých dalších ustanovení zákona o ochraně ovzduší Strana 25

26 Příloha 1.1 Hodnoty koncentrací a hmotnostní tok SO 2, NO x Dílna povrchových úprav PS1/2 výduch 011 Přehled naměřených středních půlhodinových koncentrací Čas 7:11 7:40 7:41 8:10 8:11 8:40 8:41 9:10 9:11 9:40 9:41 10:10 10:11 10:40 10:41 11:10 11:11 11:40 11:41 12:10 12:11 12:40 12:41 13:10 SO 2 NO x [ppm] [ppm] 0,4 0,4 0,4 0,3 0,3 0,3 0,2 0,3 0,2 0,3 0,4 0,3 0,3 0,3 0,4 0,3 0,4 0,4 0,4 0,4 0,5 0,4 0,5 0,4 Průměrné hodnoty koncentrací a hmotnostních toků plynných znečišťujících látek Střední koncentrace SO 2 Střední koncentrace NO x c ppm c ppm <LOD=2,1 (0,4) <LOD=1,2 (0,3) ppm ppm Střední koncentrace SO 2 Střední koncentrace NO x C N C N <LOD=5,9 (1,0) <LOD=2,4 (0,7) m 3 m 3 Objemový průtok vlhkého plynu <1,552 (0,700) m 3 s 1 za normálních podmínek <5 590 (2 520) m 3 h 1 Hmotnostní tok SO 2 Hmotnostní tok NO x M M <LOD=0,015 (0,003) <LOD=0,006 (0,002) kg h 1 kg h 1

27 Příloha 1.2 Hodnoty koncentrací a hmotnostní tok SO 2 Dílna povrchových úprav PS1/3 výduch 012 Přehled naměřených středních půlhodinových koncentrací Čas 7:11 7:40 7:41 8:10 8:11 8:40 8:41 9:10 9:11 9:40 9:41 10:10 10:11 10:40 10:41 11:10 11:11 11:40 11:41 12:10 12:11 12:40 12:41 13:10 SO 2 [ppm] 1,1 1,5 1,4 1,1 1,2 1,1 1,2 1,1 1,1 0,8 1,0 1,1 Průměrné hodnoty koncentrací a hmotnostních toků plynných znečišťujících látek Střední koncentrace SO 2 c ppm <LOD=2,1 (1,1) ppm Střední koncentrace SO 2 C N <LOD=5,9 (3,2) m 3 Objemový průtok vlhkého plynu <0,671 (0,640) m 3 s 1 za normálních podmínek <2 410 (2 300) m 3 h 1 Hmotnostní tok SO 2 M <LOD=0,014 (0,007) kg h 1

28 Příloha 1.3 Hodnoty koncentrací a hmotnostní tok SO 2, NO x Dílna povrchových úprav PS3 výduch 013 Přehled naměřených středních půlhodinových koncentrací Čas 13:31 14:00 14:01 14:30 14:31 15:00 15:01 15:30 15:31 16:00 16:01 16:30 16:31 17:00 17:01 17:30 17:31 18:00 18:01 18:30 18:31 19:00 19:01 19:30 SO 2 NO x [ppm] [ppm] 0,5 0,3 0,7 0,3 0,6 0,3 0,9 0,3 0,9 0,3 0,6 0,3 0,1 0,3 0,1 0,3 0,1 0,3 0,2 0,3 0,6 0,3 0,6 0,3 Průměrné hodnoty koncentrací a hmotnostních toků plynných znečišťujících látek Střední koncentrace SO 2 Střední koncentrace NO x c ppm c ppm <LOD=2,1 (0,5) <LOD=1,2 (0,3) ppm ppm Střední koncentrace SO 2 Střední koncentrace NO x C N C N <LOD=5,9 (1,4) <LOD=2,4 (0,6) m 3 m 3 Objemový průtok vlhkého plynu <0,924 (0,584) m 3 s 1 za normálních podmínek <3 330 (2 100) m 3 h 1 Hmotnostní tok SO 2 Hmotnostní tok NO x M M <LOD=0,012 (0,003) <LOD=0,005 (0,001) kg h 1 kg h 1

29 Příloha 1.4 Hodnoty koncentrací a hmotnostní tok NO x Dílna povrchových úprav PS4 výduch 014 Přehled naměřených středních půlhodinových koncentrací Čas 6:51 7:20 7:21 7:50 7:51 8:20 8:21 8:50 8:51 9:20 9:21 9:50 9:51 10:20 10:21 10:50 10:51 11:20 11:21 11:50 11:51 12:20 12:21 12:50 NO x [ppm] 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 Průměrné hodnoty koncentrací a hmotnostních toků plynných znečišťujících látek Střední koncentrace NO x c ppm <LOD=1,2 (0,4) ppm Střední koncentrace NO x C N <LOD=2,4 (0,8) m 3 Objemový průtok vlhkého plynu 1,471 ± 0,420 m 3 s 1 za normálních podmínek ± m 3 h 1 Hmotnostní tok NO x M <LOD=0,013 (0,004) kg h 1

30 Příloha 1.5 Hodnoty koncentrací a hmotnostní tok SO 2 Dílna povrchových úprav PS5 výduch 002 Přehled naměřených středních půlhodinových koncentrací Čas 6:51 7:20 7:21 7:50 7:51 8:20 8:21 8:50 8:51 9:20 9:21 9:50 9:51 10:20 10:21 10:50 10:51 11:20 11:21 11:50 11:51 12:20 12:21 12:50 SO 2 [ppm] 1,4 1,3 1,2 1,2 1,1 1,1 1,0 1,5 1,0 1,2 1,1 0,8 Průměrné hodnoty koncentrací a hmotnostních toků plynných znečišťujících látek Střední koncentrace SO 2 c ppm <LOD=2,1 (1,1) ppm Střední koncentrace SO 2 C <LOD=5,9 (3,2) m 3 N Objemový průtok vlhkého plynu <0,486 (0,330) m 3 s 1 V za normálních podmínek N <1 750 (1 190) m 3 h 1 Hmotnostní tok SO M kg h 1 2 <LOD=0,007 (0,004)

31 Příloha 1.6 Hodnoty koncentrací a hmotnostní tok SO 2, NO x Dílna povrchových úprav 46A výduch 045 Přehled naměřených středních půlhodinových koncentrací Čas 7:16 7:45 7:46 8:15 8:16 8:45 8:46 9:15 9:16 9:45 9:46 10:15 10:16 10:45 10:46 11:15 11:16 11:45 11:46 12:15 12:16 12:45 12:46 13:15 SO 2 NO x [ppm] [ppm] 0,6 0,6 0,8 0,6 0,8 0,6 1,0 0,6 0,9 0,6 1,1 0,6 1,0 0,6 1,1 0,6 1,2 0,6 1,1 0,6 1,0 0,6 0,8 0,6 Průměrné hodnoty koncentrací a hmotnostních toků plynných znečišťujících látek Střední koncentrace SO 2 Střední koncentrace NO x c ppm c ppm <LOD=2,1 (1,0) <LOD=1,2 (0,6) ppm ppm Střední koncentrace SO 2 Střední koncentrace NO x C N C N <LOD=5,9 (2,7) <LOD=2,4 (1,2) m 3 m 3 Objemový průtok vlhkého plynu 3,788 ± 1,443 m 3 s 1 za normálních podmínek ± m 3 h 1 Hmotnostní tok SO 2 Hmotnostní tok NO x M M <LOD=0,081 (0,037) <LOD=0,033 (0,017) kg h 1 kg h 1

32 Příloha 1.7 Hodnoty koncentrací a hmotnostní tok SO 2, NO x Dílna povrchových úprav 46B výduch 044 Přehled naměřených středních půlhodinových koncentrací Čas 7:16 7:45 7:46 8:15 8:16 8:45 8:46 9:15 9:16 9:45 9:46 10:15 10:16 10:45 10:46 11:15 11:16 11:45 11:46 12:15 12:16 12:45 12:46 13:15 SO 2 NO x [ppm] [ppm] 0,8 0,3 0,5 0,3 0,6 0,4 0,9 0,4 0,8 0,5 0,5 0,3 0,3 0,3 0,4 0,3 0,6 0,3 0,5 0,3 0,4 0,3 0,5 0,3 Průměrné hodnoty koncentrací a hmotnostních toků plynných znečišťujících látek Střední koncentrace SO 2 c ppm <LOD=2,1 (0,6) ppm Střední koncentrace NO x c ppm <LOD=1,2 (0,3) ppm Střední koncentrace SO 2 C N <LOD=5,9 (1,6) m 3 Střední koncentrace NO x C N <LOD=2,4 (0,6) m 3 Objemový průtok vlhkého plynu 3,960 ± 1,843 m 3 s 1 za normálních podmínek ± m 3 h 1 Hmotnostní tok SO 2 Hmotnostní tok NO x M M <LOD=0,084 (0,023) <LOD=0,035 (0,009) kg h 1 kg h 1

33 Příloha 2.1 Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS1/1 výduch 001 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Koncentrace ZL ve vlhkém plynu za normálních podmínek 7:05 9:00 11:00 Cr+6 Střední hmotnostní tok ZL M <1 281,38 (945,49) h 1 m 1 0,039 0,0352 0,0416 8:35 10:30 12:30 c N 0,3172 ± 0,0320 m 2 m 3 m blank V cn 131,059 ± 1,673 dm 3 V cn 131,318 ± 1,626 dm 3 V cn 131,145 ± 1,624 dm 3 c N 0,2976 ± 0,0300 m 3 c N 0,2681 ± 0,0270 m 3 m 3 Střední koncentrace ZL c N 0,2943 ± 0,0297 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek <0,00039 U R (m) 10 % <1,206 (0,892) m 3 s 1 <4 340 (3 210) m 3 h 1

34 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS1/2 výduch 011 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Střední objemový průtok vlhkého plynu za normálních podmínek U R (m) 10 % <0,00039 V cn 106,725 ± 1,359 dm 3 V cn 106,337 ± 1,313 dm 3 V cn 106,682 ± 1,317 dm 3 c N 0,0187 ± 0,0019 m 3 c N 0,0182 ± 0,0018 m 3 m 3 Střední koncentrace ZL c N 0,0190 ± 0,0019 m 3 <1,552 (0,700) m 3 s 1 <5 590 (2 520) m 3 h 1 Střední hmotnostní tok ZL M <105,98 (47,78) h 1 m 1 m 2 m 3 m blank Koncentrace ZL ve vlhkém plynu za normálních podmínek 7:05 9:10 11:10 Cr+6 0,002 0, , :00 10:05 12:05 c N 0,0199 ± 0,0020

35 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS1/2 výduch 011 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Střední objemový průtok vlhkého plynu za normálních podmínek U R (m) % <0,00019 V cn 163,080 ± 2,077 dm 3 V cn 163,080 ± 2,014 dm 3 V cn 163,682 ± 2,021 dm 3 c N <0,0006 m 3 c N <0,0006 m 3 m 3 Střední koncentrace ZL c N <0,0006 m 3 <1,552 (0,700) m 3 s 1 <5 590 (2 520) m 3 h 1 Střední hmotnostní tok ZL M <3,57 (<1,47) h 1 m 1 m 2 m 3 m blank Koncentrace ZL ve vlhkém plynu za normálních podmínek 8:05 10:10 12:10 <0,00019 <0,00019 <0,00019 c N <0,0006 H+ 9:00 11:05 13:05

36 Příloha 2.3 Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS1/2 výduch 038 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Koncentrace ZL ve vlhkém plynu za normálních podmínek 8:00 9:45 11:30 Cr+6 Střední hmotnostní tok ZL M 11,77 ± 1,43 h 1 m 1 0, ,0012 0, :30 11:15 13:00 c N 0,0046 ± 0,0005 m 2 m 3 m blank V cn 277,805 ± 3,508 dm 3 V cn 278,147 ± 3,405 dm 3 V cn 278,403 ± 3,408 dm 3 c N 0,0045 ± 0,0005 m 3 c N 0,0043 ± 0,0004 m 3 m 3 Střední koncentrace ZL c N 0,0045 ± 0,0005 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek <0,00039 U R (m) 10 % 0,731 ± 0,049 m 3 s ± 180 m 3 h 1

37 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS1/3 výduch 012 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Koncentrace ZL ve vlhkém plynu za normálních podmínek 7:05 9:10 11:10 Cr+6 Střední hmotnostní tok ZL M <19,22 (18,25) h 1 m 1 0,0014 0, , :00 10:05 12:05 c N 0,0077 ± 0,0008 m 2 m 3 m blank V cn 172,858 ± 2,199 dm 3 V cn 172,858 ± 2,132 dm 3 V cn 173,030 ± 2,134 dm 3 c N 0,0081 ± 0,0008 m 3 c N 0,0079 ± 0,0008 m 3 m 3 Střední koncentrace ZL c N 0,0079 ± 0,0008 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek <0,00039 U R (m) 10 % <0,671 (0,640) m 3 s 1 <2 410 (2 300) m 3 h 1

38 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS1/3 výduch 012 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Střední objemový průtok vlhkého plynu za normálních podmínek U R (m) 27,4 % <0,00019 V cn 113,833 ± 1,448 dm 3 V cn 114,005 ± 1,406 dm 3 V cn 113,833 ± 1,404 dm 3 c N 0,0043 ± 0,0012 m 3 c N 0,0077 ± 0,0021 m 3 m 3 Střední koncentrace ZL c N 0,0058 ± 0,0016 m 3 <0,671 (0,640) m 3 s 1 <2 410 (2 300) m 3 h 1 Střední hmotnostní tok ZL M <14,54 (13,42) h 1 m 1 m 2 m 3 m blank Koncentrace ZL ve vlhkém plynu za normálních podmínek 8:05 10:10 12:10 0, , , :05 13:05 c N 0,0054 ± 0,0015 H+ 9:00

39 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS3 výduch 013 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Střední objemový průtok vlhkého plynu za normálních podmínek U R (m) % <0,00039 V cn 443,870 ± 5,679 dm 3 V cn 443,352 ± 5,502 dm 3 V cn 444,648 ± 5,518 dm 3 c N <0,0003 m 3 c N <0,0004 m 3 m 3 Střední koncentrace ZL c N <0,0003 m 3 <0,924 (0,584) m 3 s 1 <3 330 (2 100) m 3 h 1 Střední hmotnostní tok ZL M <1,34 (<0,72) h 1 m 1 m 2 m 3 m blank Koncentrace ZL ve vlhkém plynu za normálních podmínek 7:05 9:00 11:00 Cr+6 <0,00031 <0,00032 <0,00028 c N <0,0003 8:35 10:30 12:30

40 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS3 výduch 013 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Koncentrace ZL ve vlhkém plynu za normálních podmínek 7:05 9:10 11:10 Střední hmotnostní tok ZL M <41,86 (26,22) h 1 m 1 H+ 0, , , :00 10:05 12:05 c N 0,0126 ± 0,0027 m 2 m 3 m blank V cn 59,404 ± 0,760 dm 3 V cn 59,102 ± 0,733 dm 3 V cn 59,448 ± 0,738 dm 3 c N 0,0126 ± 0,0027 m 3 c N 0,0122 ± 0,0026 m 3 m 3 Střední koncentrace ZL c N 0,0125 ± 0,0027 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek <0,00019 U R (m) 21,4 % <0,924 (0,584) m 3 s 1 <3 330 (2 100) m 3 h 1

41 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS3 výduch 013 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Střední objemový průtok vlhkého plynu za normálních podmínek U R (m) 25,0 % <0,010 V cn 83,037 ± 1,062 dm 3 V cn 83,123 ± 1,031 dm 3 V cn 83,037 ± 1,030 dm 3 c N 0,37 ± 0,09 m 3 c N 0,38 ± 0,10 m 3 <0,924 (0,584) m 3 s 1 <3 330 (2 100) m 3 h 1 <1,72 (1,07) m 3 Střední koncentrace ZL c N 0,51 ± 0,13 m 3 Střední hmotnostní tok ZL m 1 m 2 m 3 m blank Koncentrace ZL ve vlhkém plynu za normálních podmínek M 8:05 10:10 12:10 0,031 0,032 0,064 c N 0,77 ± 0,19 HF 9:00 11:05 13:05 g h 1

42 Příloha 2.6 Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS4 výduch 014 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Koncentrace ZL ve vlhkém plynu za normálních podmínek m 1 6:50 9:00 11:00 HCl <0,10 <0,10 <0,10 c N <0,32 m 2 m 3 m blank 8:20 10:30 12:30 V cn 154,910 ± 2,013 dm 3 V cn 154,650 ± 1,951 dm 3 V cn 154,217 ± 1,945 dm 3 c N <0,32 m 3 c N <0,32 m 3 Střední hmotnostní tok ZL M m 3 Střední koncentrace ZL c N <0,32 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek <0,10 U R (m) % 1,471 ± 0,420 m 3 s ± m 3 h 1 <1,78 g h 1

43 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS5 výduch 002 Čas odběru vzorku Stanovený obsah ZL Cr VI Sn m 2 0,0005 Objem vzorku vlhkého plynu za normálních podmínek Koncentrace ZL ve vlhkém plynu za normálních podmínek Střední objemový průtok vlhkého plynu za normálních podm. < 0,0065 < 0,0088 Slepý vzorek m blank <0,00039 <0,00078 <0,0016 <0,00078 Rozšířená nejistota m 1 m 3 U R (m) <0,00088 < 0,0018 0,00046 <0,00086 < 0,0017 < 0, :50 7:45 9:00 9:55 11:00 11:55 V cn 132,578 ± 1,688 dm 3 V cn 132,664 ± 1,638 dm 3 V cn 132,492 ± 1,636 dm 3 c N 0,0028 ± 0,0003 <0,0025 <0,0049 <0,0245 m 3 c N 0,0038 ± 0,0004 <0,0033 <0,0068 <0,0332 m 3 c N 0,0035 ± 0,0003 <0,0032 <0,0064 <0,0325 m 3 Střední koncentrace c N 0,0033 ± 0,0003 <0,0030 <0,0060 <0,0300 m 3 <0,486 (0,330) m 3 s 1 <1 750 (1 190) m 3 h 1 Stř. hmotnostní tok ZL M <5,86 (3,98) <6,4 (<3,6) <12,76 (<7,17) <63,55 (<35,72) h 1 Zn 0,00037 <0,00065 < 0,0013 Ni %

44 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS5 výduch 002 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Střední objemový průtok vlhkého plynu za normálních podmínek U R (m) 20,9 % <0,00019 V cn 144,129 ± 1,835 dm 3 V cn 144,215 ± 1,780 dm 3 V cn 144,215 ± 1,780 dm 3 c N 0,0156 ± 0,0033 m 3 c N 0,0135 ± 0,0028 m 3 m 3 Střední koncentrace ZL c N 0,0148 ± 0,0031 m 3 <0,486 (0,330) m 3 s 1 <1 750 (1 190) m 3 h 1 Střední hmotnostní tok ZL M <26,18 (17,62) h 1 m 1 m 2 m 3 m blank Koncentrace ZL ve vlhkém plynu za normálních podmínek 7:55 10:00 12:00 0, , , :55 12:55 c N 0,0153 ± 0,0032 H+ 8:50

45 Příloha 2.8 Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS6/1 výduch 003 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Koncentrace ZL ve vlhkém plynu za normálních podmínek 6:50 9:00 11:00 Střední hmotnostní tok ZL M <1,82 (1,34) h 1 m 1 Mn 0, , ,0003 8:20 10:30 12:30 c N 0,0011 ± 0,0001 m 2 m 3 m blank V cn 262,139 ± 3,337 dm 3 V cn 262,484 ± 3,241 dm 3 V cn 262,225 ± 3,237 dm 3 c N 0,0014 ± 0,0001 m 3 c N 0,0012 ± 0,0001 m 3 m 3 Střední koncentrace ZL c N 0,0012 ± 0,0001 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek <0,00016 U R (m) 10 % <0,409 (0,302) m 3 s 1 <1 470 (1 090) m 3 h 1

46 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS6/2 výduch 015 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Střední objemový průtok vlhkého plynu za normálních podmínek U R (m) % <0,0016 V cn 67,310 ± 0,858 dm 3 V cn 76,026 ± 0,940 dm 3 V cn 67,310 ± 0,832 dm 3 c N <0,0104 m 3 c N <0,0086 m 3 m 3 Střední koncentrace ZL c N <0,0098 m 3 <0,973 (0,401) m 3 s 1 <3 500 (1 440) m 3 h 1 Střední hmotnostní tok ZL M <37,07 (<14,12) h 1 m 1 m 2 m 3 m blank Koncentrace ZL ve vlhkém plynu za normálních podmínek 6:50 9:00 11:00 <0,0014 <0,0013 <0,0014 c N <0,0104 Zn 7:45 9:55 11:55

47 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav PS6/2 výduch 015 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Koncentrace ZL ve vlhkém plynu za normálních podmínek m 1 7:55 10:00 12:00 HCl <0,10 <0,10 <0,10 c N <0,79 m 2 m 3 m blank 8:50 10:55 12:55 V cn 63,168 ± 0,805 dm 3 V cn 63,081 ± 0,780 dm 3 V cn 63,513 ± 0,785 dm 3 c N <0,79 m 3 c N <0,79 m 3 Střední hmotnostní tok ZL M <3,00 (<1,14) g h 1 m 3 Střední koncentrace ZL c N <0,79 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek <0,10 U R (m) % <0,973 (0,401) m 3 s 1 <3 500 (1 440) m 3 h 1

48 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav 46A výduch 045 Čas odběru vzorku Stanovený obsah ZL m 3 Rozšířená nejistota analýzy U R (m) Objem vzorku vlhkého plynu za normálních podmínek m 1 m 2 V cn 127,721 ± 1,608 dm 3 V cn 127,806 ± 1,566 dm 3 V cn 128,746 ± 1,577 dm 3 Koncentrace ZL ve vlhkém plynu za normálních podmínek 7:30 9:00 9:15 10:45 11:00 12:30 Cr Sn Zn Ni Mn <0,00037 <0,00074 <0,0015 <0,00074 <0,00015 <0,00038 <0,00076 <0,0015 <0,00039 <0,00078 <0,0016 <0,00078 <0,00016 Slepý vzorek m blank <0,00039 <0,00078 <0,0016 <0,00078 <0,00016 c N <0,0014 <0,0029 <0,0059 <0,0029 <0,0006 m 3 c N <0,0015 <0,0030 <0,0059 <0,0030 <0,0006 m 3 c N <0,0015 <0,0030 <0,0062 <0,0030 <0,0006 m 3 Střední koncentrace c N <0,0015 <0,0030 <0,0060 <0,0030 <0,0006 m 3 Střední objemový průtok vlhkého plynu za NP <0,00076 <0, ,788 ± 1,443 m 3 s ± m 3 h 1 Střední hmotnostní tok ZL M <21,6 <43,3 <87,3 <43,3 <8,7 h 1 %

49 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav 46A výduch 045 Čas odběru vzorku Slepý vzorek <0,00019 Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek V cn 71,644 ± 0,908 dm 3 V cn 72,154 ± 0,886 dm 3 V cn 71,219 ± 0,874 dm 3 c N 0,0145 ± 0,0035 m 3 c N 0,0155 ± 0,0037 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek 0, , ,00094 m 3 Střední koncentrace ZL c N 0,0144 ± 0,0034 m 3 3,788 ± 1,443 m 3 s ± m 3 h 1 Střední hmotnostní tok ZL M 196,5 ± 88,4 h 1 m 1 m 2 m 3 m blank Koncentrace ZL ve vlhkém plynu za normálních podmínek 7:00 9:00 11:00 Stanovený obsah ZL ve vzorku H+ 7:55 9:55 11:55 U R (m) 23,9 % c N 0,0132 ± 0,0032

50 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav 46A výduch 045 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek <0,10 Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek V cn 72,41 ± 0,92 dm 3 V cn 71,30 ± 0,88 dm 3 V cn 74,53 ± 0,91 dm 3 c N <0,69 m 3 c N <0,70 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek 3,788 ± 1,443 m 3 s ± m 3 h 1 <10,0 m 3 Střední koncentrace ZL c N <0,69 m 3 Střední hmotnostní tok ZL m 2 m 3 m blank Koncentrace ZL ve vlhkém plynu za normálních podmínek m 1 M 8:00 10:00 12:00 HCl <0,10 <0,10 <0,10 U R (m) % c N <0,67 8:55 10:55 12:55 g h 1

51 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav 46B výduch 044 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Koncentrace ZL ve vlhkém plynu za normálních podmínek 7:30 9:15 11:00 Cr+6 Střední hmotnostní tok ZL M ,0 ± 5 286,7 h 1 m 1 0,0853 0,084 0,0859 9:00 10:45 12:30 c N 0,7868 ± 0,0793 m 2 m 3 m blank V cn 109,178 ± 1,383 dm 3 V cn 109,263 ± 1,341 dm 3 V cn 109,178 ± 1,340 dm 3 c N 0,7813 ± 0,0788 m 3 c N 0,7688 ± 0,0775 m 3 m 3 Střední koncentrace ZL c N 0,7790 ± 0,0785 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek <0,00039 U R (m) 10,0 % 3,960 ± 1,843 m 3 s ± m 3 h 1

52 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav 46B výduch 044 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Koncentrace ZL ve vlhkém plynu za normálních podmínek 7:30 9:15 11:00 Střední hmotnostní tok ZL M 77,2 ± 39,9 h 1 m 1 H+ 0, , , :00 10:45 12:30 c N 0,0061 ± 0,0014 m 2 m 3 m blank V cn 242,571 ± 3,073 dm 3 V cn 242,571 ± 2,976 dm 3 V cn 242,486 ± 2,975 dm 3 c N 0,0057 ± 0,0013 m 3 c N 0,0044 ± 0,0010 m 3 m 3 Střední koncentrace ZL c N 0,0054 ± 0,0012 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek <0,00019 U R (m) 22,6 % 3,960 ± 1,843 m 3 s ± m 3 h 1

53 Příloha Hodnoty koncentrací a hmotnostní tok vybraných znečišťujících látek Dílna povrchových úprav 46B výduch 044 Čas odběru vzorku Stanovený obsah ZL ve vzorku Slepý vzorek Rozšířená nejistota analýzy Objem vzorku vlhkého plynu za normálních podmínek Koncentrace ZL ve vlhkém plynu za normálních podmínek m 1 7:30 9:15 11:00 c N 0,12 ± 0,04 m 2 m 3 m blank HF 0,028 0,022 0,03 9:00 10:45 12:30 V cn 252,5118 ± 3,1984 dm 3 V cn 252,4268 ± 3,0973 dm 3 V cn 252,5967 ± 3,0993 dm 3 c N 0,11 ± 0,04 m 3 c N 0,09 ± 0,03 m 3 Střední hmotnostní tok ZL M m 3 Střední koncentrace ZL c N 0,11 ± 0,03 m 3 Střední objemový průtok vlhkého plynu za normálních podmínek <0,010 U R (m) 32,4 % 3,960 ± 1,843 m 3 s ± m 3 h 1 1,51 ± 0,85 g h 1

54 Příloha 3.1 Průměrné hodnoty vzduchotechnických parametrů Rozměry potrubí Plocha měřicího profilu Atmosférický tlak Teplota plynu v potrubí Statický tlak v potrubí Absolutní tlak v potrubí Hustota plynu v potrubí Hustota plynu za norm. podm. Fiktivní vlhkost Obsah vodní páry Rosný bod Průměrná rychlost plynu Dílna povrchových úprav PS1/1 výduch 001 a x b 0,560 x 0,790 m S 0,442 ± 0,013 m 2 p a ± 400 Pa t s 20 ± 1 C p s 20 ± 8 Pa p s ± 400 Pa ρ ρ N 1,135 ± 0,007 1,283 ± 0,001 kg m 3 kg m 3 f N 0,017 ± 0,002 kg m 3 c H2O 2,11 ± 0,21 % t R 18 ± 2 C v <3,1 (2,3) m s 1 Objemový průtok vlhkého plynu za podmínek v potrubí V <1,363 (1,009) <4 910 (3 630) m 3 s 1 m 3 h 1 Objemový průtok vlhkého plynu za normálních podm. <1,206 (0,892) <4 340 (3 210) m 3 s 1 m 3 h 1 Objemový průtok suchého plynu za normálních podm. V SN <1,181 (0,874) <4 250 (3 150) m 3 s 1 m 3 h 1

55 Příloha 3.2 Průměrné hodnoty vzduchotechnických parametrů Rozměry potrubí Plocha měřicího profilu Atmosférický tlak Teplota plynu v potrubí Statický tlak v potrubí Absolutní tlak v potrubí Hustota plynu v potrubí Hustota plynu za norm. podm. Fiktivní vlhkost Obsah vodní páry Rosný bod Průměrná rychlost plynu Dílna povrchových úprav PS1/2 výduch 011 a x b 0,560 x 0,795 m S 0,445 ± 0,013 m 2 p a ± 400 Pa t s 20 ± 1 C p s 5 ± 8 Pa p s ± 400 Pa ρ 1,136 ± 0,007 kg m 3 ρ N 1,284 ± 0,001 kg m 3 f N 0,016 ± 0,002 kg m 3 c H2O 1,91 ± 0,19 % t R 16 ± 2 C v <3,9 (1,8) m s 1 Objemový průtok vlhkého plynu za podmínek v potrubí V <1,754 (0,792) <6 310 (2 850) m 3 s 1 m 3 h 1 Objemový průtok vlhkého plynu za normálních podm. <1,552 (0,700) <5 590 (2 520) m 3 s 1 m 3 h 1 Objemový průtok suchého plynu za normálních podm. V SN <1,522 (0,687) <5 480 (2 470) m 3 s 1 m 3 h 1

56 Příloha 3.3 Průměrné hodnoty vzduchotechnických parametrů Průměr potrubí Plocha měřicího profilu Atmosférický tlak Teplota plynu v potrubí Statický tlak v potrubí Absolutní tlak v potrubí Hustota plynu v potrubí Hustota plynu za norm. podm. Fiktivní vlhkost Obsah vodní páry Rosný bod Průměrná rychlost plynu Dílna povrchových úprav PS1/2 výduch 038 d 0,300 m S 0,071 ± 0,003 m 2 p a ± 400 Pa t s 20 ± 1 C p s 30 ± 8 Pa p s ± 400 Pa ρ ρ N 1,141 ± 0,007 1,288 ± 0,001 kg m 3 kg m 3 f N 0,009 ± 0,001 kg m 3 c H2O 1,09 ± 0,11 % t R 8 ± 2 C v 11,7 ± 0,6 m s 1 Objemový průtok vlhkého plynu za podmínek v potrubí V 0,825 ± 0, ± 200 m 3 s 1 m 3 h 1 Objemový průtok vlhkého plynu za normálních podm. 0,731 ± 0, ± 180 m 3 s 1 m 3 h 1 Objemový průtok suchého plynu za normálních podm. V SN 0,723 ± 0, ± 180 m 3 s 1 m 3 h 1

57 Příloha 3.4 Průměrné hodnoty vzduchotechnických parametrů Rozměry potrubí Plocha měřicího profilu Atmosférický tlak Teplota plynu v potrubí Statický tlak v potrubí Absolutní tlak v potrubí Hustota plynu v potrubí Hustota plynu za norm. podm. Fiktivní vlhkost Obsah vodní páry Rosný bod Průměrná rychlost plynu Dílna povrchových úprav PS1/3 výduch 012 a x b 0,440 x 0,640 m S 0,282 ± 0,008 m 2 p a ± 400 Pa t s 21 ± 1 C p s 5 ± 8 Pa p s ± 400 Pa ρ ρ N 1,132 ± 0,007 1,284 ± 0,001 kg m 3 kg m 3 f N 0,015 ± 0,002 kg m 3 c H2O 1,84 ± 0,19 % t R 16 ± 2 C v <2,7 (2,6) m s 1 Objemový průtok vlhkého plynu za podmínek v potrubí V <0,761 (0,726) <2 740 (2 610) m 3 s 1 m 3 h 1 Objemový průtok vlhkého plynu za normálních podm. <0,671 (0,640) <2 410 (2 300) m 3 s 1 m 3 h 1 Objemový průtok suchého plynu za normálních podm. V SN <0,658 (0,628) <2 370 (2 260) m 3 s 1 m 3 h 1

58 Příloha 3.5 Průměrné hodnoty vzduchotechnických parametrů Rozměry potrubí Plocha měřicího profilu Atmosférický tlak Teplota plynu v potrubí Statický tlak v potrubí Absolutní tlak v potrubí Hustota plynu v potrubí Hustota plynu za norm. podm. Fiktivní vlhkost Obsah vodní páry Rosný bod Průměrná rychlost plynu Dílna povrchových úprav PS3 výduch 013 a x b 0,560 x 0,560 m S 0,314 ± 0,009 m 2 p a ± 400 Pa t s 21 ± 1 C p s 10 ± 8 Pa p s ± 400 Pa ρ 1,131 ± 0,007 kg m 3 ρ N 1,282 ± 0,001 kg m 3 f N 0,019 ± 0,002 kg m 3 c H2O 2,25 ± 0,23 % t R 19 ± 2 C v <3,3 (2,1) m s 1 Objemový průtok vlhkého plynu za podmínek v potrubí V <1,048 (0,662) <3 770 (2 380) m 3 s 1 m 3 h 1 Objemový průtok vlhkého plynu za normálních podm. <0,924 (0,584) <3 330 (2 100) m 3 s 1 m 3 h 1 Objemový průtok suchého plynu za normálních podm. V SN <0,903 (0,571) <3 250 (2 050) m 3 s 1 m 3 h 1

59 Příloha 3.6 Průměrné hodnoty vzduchotechnických parametrů Rozměry potrubí Plocha měřicího profilu Atmosférický tlak Teplota plynu v potrubí Statický tlak v potrubí Absolutní tlak v potrubí Hustota plynu v potrubí Hustota plynu za norm. podm. Fiktivní vlhkost Obsah vodní páry Rosný bod Průměrná rychlost plynu Dílna povrchových úprav PS4 výduch 014 a x b 0,555 x 0,555 m S 0,308 ± 0,009 m 2 p a ± 400 Pa t s 25 ± 1 C p s 100 ± 8 Pa p s ± 400 Pa ρ ρ N 1,117 ± 0,007 1,282 ± 0,001 kg m 3 kg m 3 f N 0,020 ± 0,002 kg m 3 c H2O 2,41 ± 0,24 % t R 20 ± 2 C v 5,5 ± 1,6 m s 1 Objemový průtok vlhkého plynu za podmínek v potrubí V 1,687 ± 0, ± m 3 s 1 m 3 h 1 Objemový průtok vlhkého plynu za normálních podm. 1,471 ± 0, ± m 3 s 1 m 3 h 1 Objemový průtok suchého plynu za normálních podm. V SN 1,435 ± 0, ± m 3 s 1 m 3 h 1

60 Příloha 3.7 Průměrné hodnoty vzduchotechnických parametrů Rozměry potrubí Plocha měřicího profilu Atmosférický tlak Teplota plynu v potrubí Statický tlak v potrubí Absolutní tlak v potrubí Hustota plynu v potrubí Hustota plynu za norm. podm. Fiktivní vlhkost Obsah vodní páry Rosný bod Průměrná rychlost plynu Dílna povrchových úprav PS5 výduch 002 a x b 0,350 x 0,490 m S 0,172 ± 0,005 m 2 p a ± 400 Pa t s 23 ± 1 C p s 5 ± 8 Pa p s ± 400 Pa ρ ρ N 1,126 ± 0,007 1,284 ± 0,001 kg m 3 kg m 3 f N 0,016 ± 0,002 kg m 3 c H2O 1,92 ± 0,19 % t R 17 ± 2 C v <3,2 (2,2) m s 1 Objemový průtok vlhkého plynu za podmínek v potrubí V <0,554 (0,377) <2 000 (1 360) m 3 s 1 m 3 h 1 Objemový průtok vlhkého plynu za normálních podm. <0,486 (0,330) <1 750 (1 190) m 3 s 1 m 3 h 1 Objemový průtok suchého plynu za normálních podm. V SN <0,477 (0,324) <1 720 (1 170) m 3 s 1 m 3 h 1

61 Příloha 3.8 Průměrné hodnoty vzduchotechnických parametrů Rozměry potrubí Plocha měřicího profilu Atmosférický tlak Teplota plynu v potrubí Statický tlak v potrubí Absolutní tlak v potrubí Hustota plynu v potrubí Hustota plynu za norm. podm. Fiktivní vlhkost Obsah vodní páry Rosný bod Průměrná rychlost plynu Dílna povrchových úprav PS6/1 výduch 003 a x b 0,350 x 0,435 m S 0,152 ± 0,004 m 2 p a ± 400 Pa t s 23 ± 1 C p s 5 ± 8 Pa p s ± 400 Pa ρ ρ N 1,126 ± 0,007 1,284 ± 0,001 kg m 3 kg m 3 f N 0,016 ± 0,002 kg m 3 c H2O 1,92 ± 0,19 % t R 17 ± 2 C v <3,1 (2,3) m s 1 Objemový průtok vlhkého plynu za podmínek v potrubí V <0,466 (0,345) <1 680 (1 240) m 3 s 1 m 3 h 1 Objemový průtok vlhkého plynu za normálních podm. <0,409 (0,302) <1 470 (1 090) m 3 s 1 m 3 h 1 Objemový průtok suchého plynu za normálních podm. V SN <0,401 (0,296) <1 440 (1 070) m 3 s 1 m 3 h 1

62 Příloha 3.9 Průměrné hodnoty vzduchotechnických parametrů Rozměry potrubí Plocha měřicího profilu Atmosférický tlak Teplota plynu v potrubí Statický tlak v potrubí Absolutní tlak v potrubí Hustota plynu v potrubí Hustota plynu za norm. podm. Fiktivní vlhkost Obsah vodní páry Rosný bod Průměrná rychlost plynu Dílna povrchových úprav PS6/2 výduch 015 a x b 0,435 x 0,620 m S 0,270 ± 0,008 m 2 p a ± 400 Pa t s 22 ± 1 C p s 5 ± 8 Pa p s ± 400 Pa ρ 1,129 ± 0,007 kg m 3 ρ N 1,283 ± 0,001 kg m 3 f N 0,017 ± 0,002 kg m 3 c H2O 2,02 ± 0,20 % t R 17 ± 2 C v <4,1 (1,7) m s 1 Objemový průtok vlhkého plynu za podmínek v potrubí V <1,106 (0,456) <3 980 (1 640) m 3 s 1 m 3 h 1 Objemový průtok vlhkého plynu za normálních podm. <0,973 (0,401) <3 500 (1 440) m 3 s 1 m 3 h 1 Objemový průtok suchého plynu za normálních podm. V SN <0,954 (0,393) <3 430 (1 410) m 3 s 1 m 3 h 1

63 Příloha 3.10 Průměrné hodnoty vzduchotechnických parametrů Rozměry potrubí Plocha měřicího profilu Atmosférický tlak Teplota plynu v potrubí Statický tlak v potrubí Absolutní tlak v potrubí Hustota plynu v potrubí Hustota plynu za norm. podm. Fiktivní vlhkost Obsah vodní páry Rosný bod Průměrná rychlost plynu Dílna povrchových úprav 46A výduch 045 a x b 0,840 x 1,170 m S 0,983 ± 0,028 m 2 p a ± 400 Pa t s 19 ± 1 C p s 15 ± 8 Pa p s ± 400 Pa ρ 1,134 ± 0,007 kg m 3 ρ N 1,287 ± 0,001 kg m 3 f N 0,011 ± 0,001 kg m 3 c H2O 1,36 ± 0,14 % t R 11 ± 2 C v 4,4 ± 1,7 m s 1 Objemový průtok vlhkého plynu za podmínek v potrubí V 4,298 ± 1, ± m 3 s 1 m 3 h 1 Objemový průtok vlhkého plynu za normálních podm. 3,788 ± 1, ± m 3 s 1 m 3 h 1 Objemový průtok suchého plynu za normálních podm. V SN 3,736 ± 1, ± m 3 s 1 m 3 h 1

64 Příloha 3.11 Průměrné hodnoty vzduchotechnických parametrů Rozměry potrubí Plocha měřicího profilu Atmosférický tlak Teplota plynu v potrubí Statický tlak v potrubí Absolutní tlak v potrubí Hustota plynu v potrubí Hustota plynu za norm. podm. Fiktivní vlhkost Obsah vodní páry Rosný bod Průměrná rychlost plynu Dílna povrchových úprav 46B výduch 044 a x b 0,840 x 1,160 m S 0,974 ± 0,028 m 2 p a ± 400 Pa t s 19 ± 1 C p s 35 ± 8 Pa p s ± 400 Pa ρ ρ N 1,134 ± 0,007 1,287 ± 0,001 kg m 3 kg m 3 f N 0,011 ± 0,001 kg m 3 c H2O 1,34 ± 0,14 % t R 11 ± 2 C v 4,6 ± 2,1 m s 1 Objemový průtok vlhkého plynu za podmínek v potrubí V 4,492 ± 2, ± m 3 s 1 m 3 h 1 Objemový průtok vlhkého plynu za normálních podm. 3,960 ± 1, ± m 3 s 1 m 3 h 1 Objemový průtok suchého plynu za normálních podm. V SN 3,907 ± 1, ± m 3 s 1 m 3 h 1

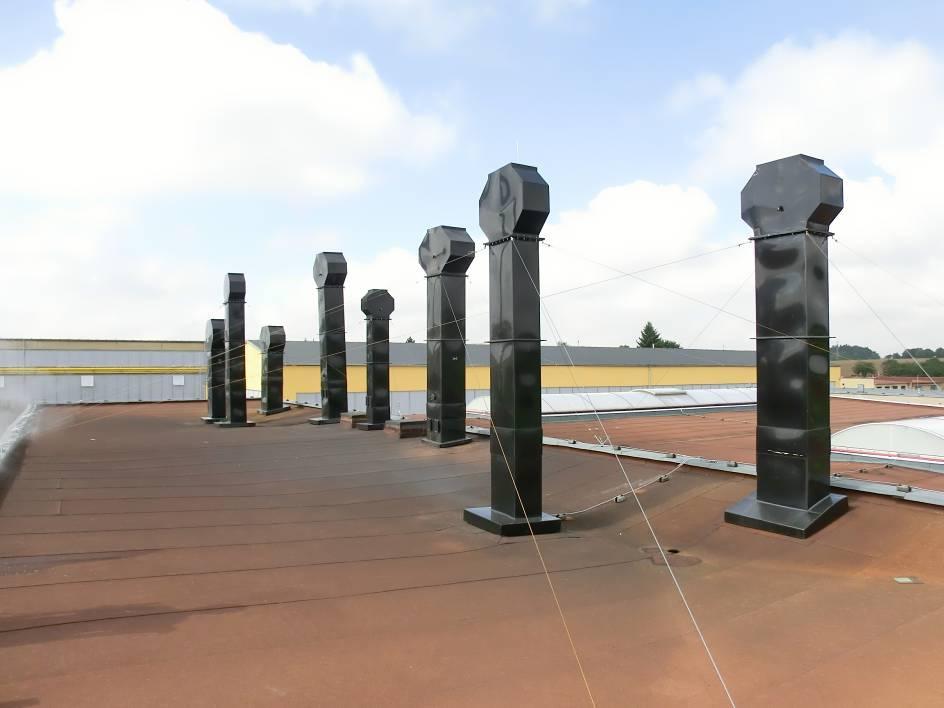

65 Příloha 4 Měřicí místa PS 1/2 038 PS 1/2 011 PS PS 6/1 003 PS PS 6/2 015 PS 1/1 001 PS 1/3 012 PS B A 045

66 Příloha 5
