MFPA Leipzig GmbH. DAkkS Německá akreditovaná zkušebna D-PL D-ZE D-IS Odborný posudek č. GS 3.
|
|
- Petr Vacek
- před 5 lety
- Počet zobrazení:
Transkript
1 Zkušební, kontrolní a certifikační subjekt pro stavební hmoty, výrobky a systémy Odbor činnosti III Dipl.-Ing. Sebastian Hauswaldt Prac. skupina Chování stavebních a atypických konstrukcí při požáru Dipl.-Ing. M. Juknat Telefon +49 (0) juknat@mfpa-leipzig.de Odborný posudek č. GS 3.2/ z 28. července vyhotovení Věc: Požární klasifikace různých typů prvků Schöck Isokorb v souladu s normou DIN EN na základě požárních zkoušek na mechanicky zatížených prvcích Schöck Isokorb typů KXT HTE 20, KXT HTE 30 a DXT v souladu s normou DIN EN při jednostranné požární expozici zdola dle jednotné křivky ohřívání (teplota-čas) dle DIN EN Objednavatel: Schöck Bauteile GmbH Vimbucher Straße Baden-Baden Datum zakázky: 16. června 2015 Zpracoval: Dipl.-Ing. M. Juknat Platnost do: 28. července 2020 Tento odborný posudek obsahuje 21 stran a je určen jen pro použití mimo rámec německého stavebního řízení. Tento dokument lze rozmnožovat pouze v úplném znění. Obsah tohoto dokumentu (ani jeho částí) nesmí být zveřejněn bez předchozího písemného svolení společnosti. Za právně závazné se považuje jeho písemné znění v německém jazyce s originálním razítkem a originálními podpisy signatářů. Platí Všeobecné obchodní podmínky společnosti MFPA Leipzig GmbH. DAkkS Německá akreditovaná zkušebna D-PL D-ZE D-IS Akreditace společností DAkkS GmbH. DIN EN ISO/1 EC akreditovaná zkušební laboratoř. DIN EN ISO/IEC akreditovaný inspekční orgán. DIN EN ISO/IEC akreditovaný certifikační orgán. Tyto akreditace se vztahují na zkušební postupy a metody uvedené na úřední listině (v tomto dokumentu označeny "). Tuto listinu naleznete na Společnost pro výzkum hmot a zkušební ústav pro stavebnictví Lipsko s.r.o. () Sídlo: Hans-Weigel-Str. 2b Leipzig/Germany Jednatel: Prof. Dr.-Ing. Frank Dehn Obchodní rejstřík: Krajský soud (Amtsgericht) Leipzig HRB DIČ: DE Telefon: +49(0) Fax: +49(0)
2 28. července 2015 strana 2 z 21 Obsah 1 Důvod a zadání posudku Podklady Odzkoušené konstrukce vystavené působení ohně zdola podle jednotné křivky ohřívání dle DIN EN Schöck Isokorb typ KXT HTE 20 a KXT HTE Schöck Isokorb typ DXT Odborný posudek Všeobecné informace Schöck Isokorb typ KXT, KFXT, KXT- HV, BH, WO, WU a KXT-Eck (REI 120) Schöck Isokorb typ DXT (REI 120) Schöck Isokorb typ QXT a modifikace QXT+QXT, QZXT (REI 120) Schöck Isokorb typ QPXT a modifikace QPXT+QPXT, QPZXT (REI 120) Schöck Isokorb typ HPXT-A a modifikace HPXT-B, HPXT-C (REI 120) Schöck Isokorb typ OXT (REI 120) Schöck Isokorb typ FXT (REI 120) Schöck Isokorb typ AXT (REI 120) Schöck Isokorb typ EXT (REI 120) Zvláštní upozornění
3 strana 3 z 21 Požární bezpečnost 28. července Důvod a zadání posudku Dne 16. června 2015 pověřila společnost Schöck Bauteile GmbH naši společnost vypracováním požárně-bezpečnostního posudku pro různé typy prvků Schöck lsokorb s ohledem na jednostrannou požární expozici dle DIN EN Základem pro tuto požární klasifikaci dle normy DIN EN jsou požární zkoušky na mechanicky zatížených prvcích Schöck lsokorb typů KXT HTE 20, KXT HTE 30 a DXT při jednostranné požární expozici zdola a prokázaná doba jejich požární odolnosti 120 minut resp. zařazení zkoušených prvků do třídy požární odolnosti REI 120. Tento odborný posudek nelze považovat za celkovou požárně-technickou koncepci pro určitou plánovanou stavbu. Tento odborný posudek obsahuje 21 stran a je určen jen pro použití mimo rámec německého stavebního řízení. 2 Podklady Tento odborný posudek byl vypracován na základě následujících dokumentů: [1] Zkušební protokol PB 3.2/ z Zkouška požární odolnosti dle DIN EN u železobetonové ní konstrukce s volně vyloženou zatíženou balkónovou deskou napojenou přes prvek typu Schöck-Isokorb K100-CV30 při jednostranném působení požáru zdola podle jednotné křivky ohřívání (teplota-čas) dle DIN EN [2] Zkušební protokol PB lll/b z Zkouška požární odolnosti dle německé normy DIN : u dvou zatížených železobetonových deskových pásů tl. 180 mm s prvkem Schöck Isokorb typ K50-CV30 při jednostranném působení požáru zdola. [3] Zkušební protokol PB 3.2/ z Zkouška požární odolnosti dle DIN EN a DIN EN u deskového napojení šířky 120 mm pomocí prvku Schöck-Isokorb typ IKXT "Cosima Probekörper (zkušební těleso) 7" s betonovým tlakovým ložiskem HTE20 mezi železobetonovou ní deskou tloušťky 160 mm a volně vyloženou zatíženou železobetonovou balkónovou deskou při jednostranném působení požáru zdola podle jednotné křivky ohřívání (teplota-čas) dle DIN EN Opatření pro zvýšení požární odolnosti: protipožární desky Aestuver tloušťky 10 mm, na horní i spodní straně [4] Zkušební protokol PB 3.2/ z Zkouška požární odolnosti dle DIN EN a DIN EN u deskového napojení šířky 120 mm pomocí prvku Schöck-Isokorb typ IKXT "Cosima Probekörper (zkušební těleso) 8" s betonovým tlakovým ložiskem HTE30 mezi železobetonovou ní deskou tloušťky 160 mm a volně vyloženou zatíženou železobetonovou balkónovou deskou při jednostranném působení požáru zdola podle jednotné křivky ohřívání (teplota-čas) dle DIN EN [5] Zkušební protokol PB 3.2/ z Zkouška požární odolnosti dle DIN EN a DIN EN u deskového napojení šířky 120 mm pomocí prvku Schöck-Isokorb typ DXT H160 "Variante 1" mezi železobetonovou ní deskou tloušťky 160 mm a volně vyloženou zatíženou železobetonovou balkónovou deskou při jednostranném působení požáru zdola podle jednotné křivky ohřívání (teplota-čas) dle DIN EN [6] Technické informace k prvkům Schöck Isokorb XT vydané v září 2014
4 strana 4 z 21 Požární bezpečnost 28. července 2015 Kromě těchto podkladů bylo využito také rozsáhlých zkušeností společnosti MFPA Leipzig v oblasti požárních vlastností nosných požárně dělicích železobetonových ních desek s navazujícími balkónovými deskami a dilatačními sparami. 3 Odzkoušené konstrukce vystavené působení ohně zdola podle jednotné křivky ohřívání dle DIN EN Schöck Isokorb typ KXT HTE 20 a KXT HTE 30 Zkušební konstrukce, konstrukční detaily a výsledky zkoušky požární odolnosti dle DIN EN u železobetonové ní desky s volně vyloženou zatíženou balkónovou deskou napojenou přes prvek typu Schöck Isokorb KXT HTE 20 při jednostranném působení požáru zdola podle jednotné křivky ohřívání (teplota-čas) dle DIN EN jsou podrobně popsány ve zkušebním protokolu PB 3.2/ ze dne [3]. Výsledky další požární zkoušky provedené u prvku Schöck Isokorb KXT HTE 30 jsou podrobně popsány ve zkušebním protokolu PB 3.2/ ze dne [4]. Na základě těchto výsledků byla u zkoušených napojovacích prvků Schöck Isokorb typ KXT HTE 20 a KXT HTE 30 při jednostranné požární expozici zdola podle jednotné křivky ohřívání (teplota-čas) dle DIN EN prokázána doba požární odolnosti 120 minut. Zkoušený napojovací prvek Schöck Isokorb typ KXT HTE 30 splnil při jednostranné požární expozici požadavky na zařazení do třídy požární odolnosti REI 120 dle normy DIN EN : Kromě bodů pro měření teploty, jak je požaduje norma DIN EN a DIN EN pro požárně-technické posouzení celé konstrukce, umístil objednavatel vždy další tři měřicí body na zadní stěně protipožárních desek Aestuver tl. 10 mm, ve středu prvku na smykových prutech a v jeho horní části na tažených prutech. Detailní znázornění zkoušeného napojovacího prvku a umístění měřicích bodů instalovaných objednavatelem je zřejmé z následujícího obr. 1. Obr. 1 Schematické znázornění zkoušeného prvku, deskové napojení balkónové a ní desky s tlakovými ložisky HTE 20 (vlevo) a HTE 30 (vpravo) (řez) - (výkres byl dodán objednavatelem) Nárůst teploty v těchto třech měřicích úrovních zkoušeného prvku je patrný z grafů na obr. 2 a obr. 3 na následující straně. Tyto nárůsty teploty jsou základem pro odborné posouzení požárně-technického zatřídění dalších typů Schöck Isokorb v kapitole 4. Tato tendence nárůstu teploty ve stavebních prvcích Schöck Isokorb je doložena také výsledky zkoušky provedené již v roce 2005 na prvcích Schöck Isokorb typ K50-CV30 při jednostranné požární expozici dle DIN : (viz požární protokol PB lll/b z [5]).
5 28. července 2015 strana 5 z 21 teploty ve zkoušeném prvku Schöck Cosima zkušební těleso 7 zkouška teploty ve zkoušeném prvku [ C] betonové tlakové ložisko smykový prut tažený prut zkušební doba [min] Obr. 2 Nárůst teploty uvnitř zkoušeného prvku při zkoušce č. PB 3.2/ [3] teploty ve zkoušeném prvku Schöck Cosima zkušební těleso 8 zkouška teploty ve zkoušeném prvku [ C] betonové tlakové ložisko smykový prut tažený prut zkušební doba [min] Obr. 3 Nárůst teploty uvnitř zkoušeného prvku při zkoušce č. PB 3.2/ [4]
6 28. července 2015 strana 6 z Schöck Isokorb typ DXT Zkušební konstrukce, konstrukční detaily a výsledky zkoušky požární odolnosti dle DIN EN u železobetonové ní desky s volně vyloženou zatíženou balkónovou deskou napojenou přes prvek typu Schöck Isokorb DXT H160 "Variante 1" při jednostranném působení požáru zdola podle jednotné křivky ohřívání (teplota-čas) dle DIN EN jsou podrobně popsány ve zkušebním protokolu PB 3.2/ ze dne [5]. Na základě těchto výsledků byla u zkoušených napojovacích prvků Schöck Isokorb typ DXT při jednostranné požární expozici zdola podle jednotné křivky ohřívání (teplota-čas) dle DIN EN prokázána doba požární odolnosti 120 minut. Zkoušený napojovací prvek Schöck Isokorb typ DXT splnil při jednostranné požární expozici požadavky na zařazení do třídy požární odolnosti REI 120 dle normy DIN EN : Kromě bodů pro měření teploty, jak je požaduje norma DIN EN a DIN EN pro požárně-technické posouzení celé konstrukce, umístil objednavatel vždy další tři měřicí body na zadní stěně protipožárních desek Aestuver tl. 10 mm, ve středu prvku na smykových prutech a v jeho horní části na tažených prutech. Detailní znázornění zkoušeného napojovacího prvku a umístění měřicích bodů, jejichž instalaci provedl objednavatel, je zřejmé z následujícího obr. 4. tažený prut tažený prut smykový prut - pozitivní smykový prut tlačený prut Obr. 4 Schematické znázornění zkoušeného prvku, deskové napojení s tlačenými pruty (řez) (výkres byl dodán objednavatelem) Nárůst teploty v těchto třech měřicích úrovních zkoušeného prvku je patrný z následujícího grafu na obr. 5. Tyto nárůsty teploty jsou základem pro odborné posouzení požárně-technického zatřídění dalších typů Schöck Isokorb v kapitole 4. Tato tendence nárůstu teploty ve stavebních prvcích Schöck Isokorb je doložena také výsledky zkoušky provedené již v roce 2005 na prvcích Schöck Isokorb typ K50-CV30 při jednostranné požární expozici dle DIN : (viz požární protokol PB lll/b z [5]).
7 strana 7 z 21 Požární bezpečnost 28. července 2015 teploty ve zkoušeném prvku Schöck Isokorb DXT Variante 1 zkouška dne teploty ve zkoušeném prvku [ C] zkušební doba [min] tlačený prut smykový prut tažený prut Obr. 5 Nárůst teploty uvnitř zkoušeného prvku při zkoušce č. PB 3.2/ [5]
8 28. července 2015 strana 8 z 21 4 Odborný posudek 4.1 Všeobecné informace Dne byla u železobetonové ní konstrukce s volně vyloženou zatíženou balkónovou deskou napojenou přes prvek Schöck-Isokorb typ K100-CV30 (tlakové ložisko z vysokopevnostního betonu UHPC) provedena zkouška požární odolnosti při jednostranném působení požáru zdola dle DIN EN Na základě výsledků uvedených ve zkušebním protokolu PB 3.2/ ze dne byla dle požadavků normy DIN EN u zkoušeného napojení balkónové desky prokázána doba požární odolnosti 120 minut, a tím i splnění požadavků na zařazení do třídy požární odolnosti REI 120. Další zkoušky požární odolnosti se konaly (zkoušený prvek Schöck Isokorb KXT HTE 20), (zkoušený prvek Schöck Isokorb KXT HTE 30) a (zkoušený prvek Schöck Isokorb DXT). Zkušební konstrukce, provedení a výsledky zkoušky jsou uvedeny ve zkušebních protokolech PB 3.2/ [3], PB 3.2/ [4] resp. PB 3.2/ [5]. Také zde byla ve všech třech případech prokázána třída požární odolnosti REI 120. Na základě výsledků provedených požárních zkoušek a rozsáhlých zkušeností společnosti v oblasti zkoušení, posuzování a klasifikace stavebních konstrukcí dle DIN EN je na následujících stranách provedeno odborné posouzení dalších variant prvků Schöck Isokorb z hlediska jejich únosnosti, celistvosti a izolačních schopností. Klasifikace jednotlivých prvků do tříd požární odolnosti dle DIN EN uvedené v následujících kapitolách platí pouze za předpokladu, že jsou navazující železobetonové konstrukce zařazeny minimálně do stejné třídy požární odolnosti. Varianty prvků Schöck Isokorb, u kterých bylo provedeno odborné posouzení pro jejich možné zařazení do třídy požární odolnosti dle DIN EN 1350, jsou uvedeny v následující tabulce 1. Tabulka 1 poř. čís. 1 varianta Schöck Isokorb / typ Standard KXT, KFXT a modifikace KXT-HV, BH, WO, WU (včetně variant IK6") 2 DXT 3 QXT včetně dalších modifikací QXT+QXT, QZXT (včetně variant IK6") Provedení a příslušné oblasti použití jednotlivých posuzovaných variant Schöck Isokorb všechny prvky jsou navíc opatřeny protipožárními deskami Aestuver tl. 10 mm nebo rovnocenným opatřením ke zvýšení požární odolnosti tlačená oblast tažená oblast smyková oblast oblast použití moduly HTE z vysokopevnostního betonu UHPC moduly HTE z vysokopevnostního betonu UHPC ~ a nerezové a nerezové a nerezové - volně vyložené balkóny - volně vyložené konstrukce s výškovým odsazením (průvlaky nebo obrácené průvlaky) - volně vyložené konstrukce kotvené do stěn - balkónové desky pronikající do ních polí, např. lodžie - podepřené balkóny / konstrukce posouzení viz kapitola
9 28. července 2015 strana 9 z 21 Pokračování tabulka 1 Provedení a příslušné oblasti použití jednotlivých posuzovaných variant Schöck Isokorb všechny prvky jsou navíc opatřeny protipožárními deskami Aestuver tl. 10 mm nebo rovnocenným opatřením ke zvýšení požární odolnosti 4 5 QPXT včetně dalších modifikací QPXT+QPXT, QPZXT HP AXT včetně dalších modifikací HPBXT, HPCXT 6 OXT 7 FXT 8 AXT 9 EXT ocelová tlaková ložiska z nerezové uprostřed prvku ~ nebo ocelová tlaková ložiska ~ svařované pruty svařované pruty svařované pruty svařované pruty svařované pruty - podepřené balkóny / konstrukce - přídavné moduly pro zachycení přídavných vodorovných posunů, obložené po obvodu protipožárními deskami Aestuver - samostatné prvky délky 300 mm pro konzoly a římsy, obložené po obvodu protipožárními deskami Aestuver - samostatné prvky délky 300 mm pro atiky a římsy, obložené po obvodu protipožárními deskami Aestuver - samostatné prvky délky 300 mm pro atiky a římsy, obložené po obvodu protipožárními deskami Aestuver - samostatné prvky délky 500 mm pro oblasti rohů Dle dodaných Technických informací k prvku Schöck Isokorb XT vydaných v září 2014 [6] jsou jednotlivé posuzované varianty prvku Schöck Isokorb vyrobeny z materiálů uvedených na následující straně. Detailní přehled těchto stavebních materiálů naleznete v následující tabulce 2.
10 28. července 2015 strana 10 z 21 Tabulka 2 Stavební materiály použité u různých modifikací prvku Schöck Isokorb - z dokumentu [6] Betonářská ocel B500B dle DIN 488 Stavební ocel S235 JRG1 Nerezová ocel Betonářská ocel žebírková B500 B NR dle stavebního technického schválení, materiál č , nebo Tažené pruty materiál č (f yk = 700 N/mm 2 ) Betonářská ocel hladká, materiál , nebo , stupeň zpevnění S460 nebo S690 Tlaková ložiska Modul HTE (tlakové ložisko z vysokopevnostního drátkobetonu s mikroskopickými nerezovými vlákny a umělým kamenivem, s plastovým pouzdrem z PE-HD) Tepelný izolant Tvrzený pěnový polystyrén (Neopor ), λ = 0,031 W/mK, třída reakce na oheň B1 dle DIN resp. E dle DIN EN Tvrzený pěnový polystyrén (Styropor ), λ = 0,035 W/mK, třída reakce na oheň B1 dle DIN resp. E dle DIN EN Protipožární obklad 1) Protipožární desky vázané cementem (protipožární desky Aestuver tl. 10 mm nebo rovnocenný obklad) Minerální vlna p > 150 kg/m 3, bod tavení > 1000 C Integrované protipožární pásky typ Promaseal nebo rovnocenný výrobek 1) Jako podklad pro požárně-technické posouzení jednotlivých modifikací slouží výsledky požární zkoušky z [4] a [5]. Proto je pro splnění požadavků třídy požární odolnosti stanovené tímto odborným posouzením nutno provést protipožární obklad deskami Aestuver tl. 10 mm nebo rovnocenným materiálem. V následujících kapitolách 4.2 až 4.10 jsou jednotlivé posuzované modifikace různých variant prvku Schöck Isokorb znovu popsány a posouzeny z hlediska zařazení do třídy požární odolnosti REI 120 dle normy DIN EN Upozornění: Klasifikace jednotlivých napojovacích prvků Schöck Isokorb dle DIN EN v různých variantách jejich provedení platí pouze pro samotný napojovací prvek. Navazující železobetonové části konstrukce nejsou součástí následujících odborných posouzení.

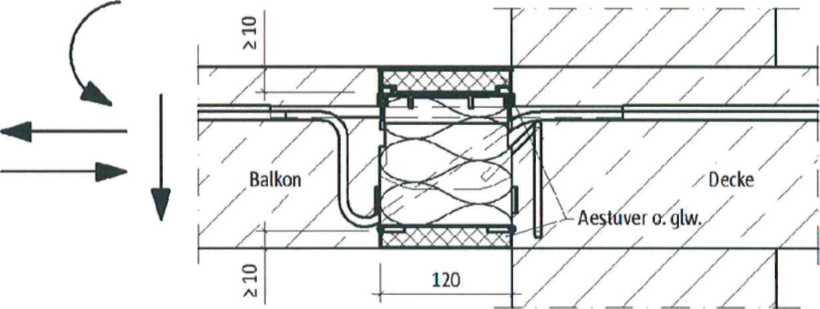

11 28. července 2015 strana 11 z Schöck Isokorb typ KXT, KFXT, KXT- HV, BH, WO, WU a KXT-Eck (REI 120) Standardní prvky Isokorb typ KXT HTE 30 a KXT HTE 20 (Schöck Isokorb pro monolitické konstrukce) byly v rámci požárních zkoušek ve dnech a vystaveny požární expozici pod zatížením po dobu více než 120 minut. Na základě výsledků uvedených ve zkušebních protokolech PB 3.2/ [3] ze dne a PB 3.2/ [4] ze dne byla u zkoušeného napojení železobetonové balkónové desky na ní konstrukci prokázána doba požární odolnosti 120 minut dle požadavků normy DIN EN Napojovací prvky Schöck Isokorb tímto splňují požadavky na zařazení do třídy požární odolnosti REI 120 dle normy DIN EN v kontextu s normou DIN EN , dle které se zkoušky prováděly. Základní konstrukce napojovacího prvku je znázorněna na obrázku 6. Modifikace Schöck Isokorb typ KFXT má stejnou konstrukci jako prvek Schöck Isokorb typ KXT. Dle informací objednavatele je tento výrobek určen pro zabudování do prefabrikátů v panelárnách, ale z hlediska nosné výztuže a geometrického uspořádání tlakových ložisek z vysokopevnostního betonu UHPC je jeho konstrukce prakticky shodná. deska Aestuver nebo rovnocenný obklad a) b) Obr. 6 Schematické znázornění prvku Schöck Isokorb KXT resp. KFXT a) Řez prvkem Schöck Isokorb b) Půdorys - poloha prvků v konstrukci Proto lze uvedený prvek (za předpokladu dodržení všeobecných okrajových podmínek uvedených v kapitole 4.1) zařadit do třídy požární odolnosti REI 120. Uvedené modifikace variant prvku Schöck Isokorb REI 120 se od zkoušeného standardního prvku Isokorb typ KXT liší v uspořádání stavební výztuže pro napojení na navazující železobetonové konstrukce. Horní protipožární deska přesahuje po obou stranách o 10 mm přes hranu izolantu prvku.
12 28. července 2015 strana 12 z 21 Uspořádání nosné výztuže resp. rozmístění tlakových ložisek HTE z vysokopevnostního betonu UHPC je stejné jako u prvků Schöck Isokorb typ KXT. Uvedený prvek lze (za předpokladu dodržení všeobecných okrajových podmínek uvedených v kapitole 4.1) zařadit do třídy požární odolnosti REI 120. Základní konstrukce napojovacího prvku je znázorněna na obrázku 7. 1 deska Aestuver nebo rovnocenný obklad a) b) Obr. 7 Schematické znázornění modifikace prvku Schöck Isokorb (zde KXT-HV) a) Řez prvkem Schöck Isokorb b) Půdorys - poloha prvků v konstrukci
13 28. července 2015 strana 13 z Schöck Isokorb typ DXT (REI 120) Napojovací prvky Schöck Isokorb typ DXT jsou určeny pro balkónové desky pronikající do ních polí. V těchto prvcích Schöck Isokorb s k přenosu tlakového, tahového a smykového namáhání užívá výlučně svařovaných prutů. Pro zvýšení požární odolnosti je izolant prvku na horní i spodní straně opatřen protipožárními deskami Aestuver tl. 10 mm nebo rovnocenným obkladem. Tyto desky přesahují po obou stranách o 10 mm přes hranu izolantu prvku. Prvek Isokorb typ DXT byl v rámci požární zkoušky dne vystaven požární expozici pod zatížením po dobu 120 minut. Na základě výsledků uvedených ve zkušebním protokolu PB 3.2/ [5] ze dne byla u zkoušeného napojení železobetonové balkónové desky na ní konstrukci prokázána doba požární odolnosti 120 minut dle požadavků normy DIN EN Tento napojovací prvek tímto splňuje požadavky na zařazení do třídy požární odolnosti REI 120 dle normy DIN EN v kontextu s normou DIN EN , dle které se zkoušky prováděly. Uvedený prvek lze (za předpokladu dodržení všeobecných okrajových podmínek uvedených v kapitole 4 odst. 1 až 3) zařadit do třídy požární odolnosti REI 120. Základní konstrukce napojovacího prvku je znázorněna na obrázku deska Aestuver nebo rovnocenný obklad Obr. 8 Schematické znázornění prvku Schöck Isokorb typ DXT a) Řez prvkem Schöck Isokorb b) Půdorys - poloha prvků v konstrukci
14 28. července 2015 strana 14 z Schöck Isokorb typ QXT a modifikace QXT+QXT, QZXT (REI 120) Napojovací prvky Schöck Isokorb typ QXT a příslušné modifikace QXT+QXT a QZXT jsou určeny pro napojení podepřených balkónových desek na ní konstrukce. Tyto prvky tedy slouží pro přenos namáhání od působících posouvajících sil. Tyto síly jsou přitom přenášeny pomocí svařovaných prutů. Uprostřed prvku jsou navíc umístěna tlaková ložiska z vysokopevnostního betonu UHPC. Horní protipožární deska přesahuje po obou stranách o 10 mm přes hranu izolantu prvku, a zasahuje tak do navazující železobetonové části (do balkónové resp. ní desky). Na rozdíl od zkoušených prvků Schöck Isokorb typ KXT a DXT se betonová tlaková ložiska nacházejí ve střední části prvku. Proto lze předpokládat, že především relativně vysoké teploty naměřené během požární zkoušky prvku Schöck Isokorb typ KXT přímo nad protipožárními deskami Aestuver (viz kapitola 3, obr. 3 a obr. 5) nemají žádný přímý vliv na únosnost napojovacího prvku. Jelikož je prvek QXT kombinací prvků KXT a DXT, lze v případě požární expozice očekávat srovnatelné výsledky. Na základě výsledků, které jsou nám v současné době k dispozici, a vzhledem k našim rozsáhlým zkušenostem se zkouškami balkónových napojovacích prvků jsme dospěli k odbornému názoru, že prvek Schöck Isokorb typ QXT, jakož i příslušné modifikace QXT+QXT a QZXT, lze v souladu s normou DIN EN zařadit do třídy požární odolnosti REI 120. Základní konstrukce napojovacího prvku je znázorněna na obrázku 9. deska Aestuver nebo rovnocenný obklad a) podpora podpora b) Obr. 9 Schematické znázornění prvku Schöck Isokorb typ QXT a) Řez prvkem Schöck Isokorb b) Půdorys - poloha prvků v konstrukci
15 28. července 2015 strana 15 z Schöck Isokorb typ QPXT a modifikace QPXT+QPXT, QPZXT (REI 120) Napojovací prvky Schöck Isokorb typ QPXT a příslušné modifikace QPXT+QPXT a QPZXT jsou určeny pro napojení podepřených balkónových desek na ní konstrukce. Tyto prvky tedy slouží pro přenos namáhání od působících posouvajících sil. Působící síly jsou přitom přenášeny pomocí svařovaných prutů. Uprostřed prvku jsou navíc umístěna tlaková ložiska z nerezové stavební. Horní protipožární deska přesahuje po obou stranách o 10 mm přes hranu izolantu prvku, a zasahuje tak do navazující železobetonové části (do balkónové resp. ní desky). Na rozdíl od zkoušených prvků Schöck Isokorb typ DXT se ve spodní části prvku nenacházejí žádná betonová tlaková ložiska. Proto lze předpokládat, že především relativně vysoké teploty naměřené během požární zkoušky prvku Schöck Isokorb typ DXT přímo nad protipožárními deskami Aestuver (viz kapitola 3, obr. 5) nemají žádný přímý vliv na únosnost napojovacího prvku. Na základě výsledků, které jsou nám v současné době k dispozici, a vzhledem k našim rozsáhlým zkušenostem se zkouškami balkónových napojovacích prvků jsme dospěli k odbornému názoru, že prvek Schöck Isokorb typ QPXT, jakož i příslušné modifikace QPXT+QPXT a QPZXT, lze v souladu s normou DIN EN zařadit do třídy požární odolnosti REI 120. Základní konstrukce napojovacího prvku je znázorněna na obrázku 10. deska Aestuver nebo rovnocenný obklad a) podpora podpora b) Obr. 10 Schematické znázornění prvku Schöck Isokorb typ QPXT a) Řez prvkem Schöck Isokorb b) Půdorys - poloha prvků v konstrukci
16 strana 16 z 21 ] 28. července Schöck Isokorb typ HPXT-A a modifikace HPXT-B, HPXT-C (REI 120) Napojovací prvky Schöck Isokorb typ HPXT-A a příslušné modifikace HPXT-B a HPXT-C se užívají jako přídavné výztužné moduly při výskytu vodorovných sil působících rovnoběžně s obvodovou stěnou nebo i kolmo k ní. Působící síly jsou přitom přenášeny pomocí svařovaných tažených prutů. Horní protipožární deska přesahuje po obou stranách o 10 mm přes hranu izolantu prvku, a zasahuje tak do navazující železobetonové části (do balkónové resp. ní desky). Jelikož se tyto prvky používají vždy pouze jako přídavný prvek (např. v kombinaci s typem Q) a mají jednotnou délku 100 mm, nacházejí se protipožární desky Aestuver tl. 10 mm také na bočních stěnách izolantu prvku Schöck Isokorb. Jednotlivé modifikace prvku Schöck Isokorb typ HPXT se navzájem liší počtem výztužných prutů a jejich geometrickým uspořádáním. To závisí na směru působení vodorovných sil modul HPXT-A přenáší síly působící rovnoběžně s obvodovou stěnou, modul HPXT-B síly kolmé k obvodové stěně a modul HPXT-C síly působící rovnoběžně i kolmo ke stěně. Podobně jako u zkoušeného prvku Schöck Isokorb typ DXT se ve spodní části těchto variant prvku Schöck Isokorb nenacházejí žádná betonová tlaková ložiska. Na základě výsledků, které jsou nám v současné době k dispozici, a vzhledem k našim rozsáhlým zkušenostem se zkouškami balkónových napojovacích prvků jsme dospěli k odbornému názoru, že prvek Schöck Isokorb typ HPXT-A, jakož i příslušné modifikace HPXT-B a HPXT-C, lze v souladu s normou DIN EN zařadit do třídy požární odolnosti REI 120. Základní konstrukce napojovacího prvku je znázorněna na obrázku 11. deska Aestuver nebo rovnocenný obklad a) Obr. 11 Schematické znázornění prvku Schöck Isokorb typ HPX-A a) Řez prvkem Schöck Isokorb b) Půdorys - poloha prvků v konstrukci
17 28. července 2015 strana 17 z Schöck Isokorb typ OXT (REI 120) Napojovací prvky Schöck Isokorb typ OXT jsou určeny výhradně pro termicky přerušené napojení krátkých železobetonových konzol. Tyto prvky přenáší především posouvající síly do navazující železobetonové konstrukce. Jako nosná výztuž prvku Schöck Isokorb slouží přenášející tlakové, tahové a smykové namáhání. Horní protipožární deska přesahuje po obou stranách o 10 mm přes hranu izolantu prvku, a zasahuje tak do navazující železobetonové části (do krátké konzoly resp. ní desky). Tyto prvky mají délku 350 mm a umisťují se jen tam, kde jsou ze statického hlediska nutné. Proto se protipožární desky Aestuver tl. 10 mm nacházejí také na bočních stěnách izolantu prvku Schöck Isokorb. Na základě výsledků, které jsou nám v současné době k dispozici, a vzhledem k našim rozsáhlým zkušenostem se zkouškami balkónových napojovacích prvků jsme dospěli k odbornému názoru, že prvek Schöck Isokorb typ OXT lze v souladu s normou DIN EN zařadit do třídy požární odolnosti REI 120. Základní konstrukce napojovacího prvku je znázorněna na obrázku 12. konzola deska Aestuver nebo rovnocenný obklad a) konzola b) Obr. 12 Schematické znázornění prvku Schöck Isokorb typ OXT a) Řez prvkem Schöck Isokorb b) Půdorys - poloha prvků v konstrukci
18 28. července 2015 strana 18 z Schöck Isokorb typ FXT (REI 120) Napojovací prvky Schöck Isokorb typ FXT jsou určeny výhradně pro termicky přerušené napojení železobetonových atik. Tyto prvky přenáší především posouvající síly do navazující železobetonové konstrukce. Jako nosná výztuž prvku Schöck Isokorb slouží přenášející tlakové, tahové a smykové namáhání. Horní protipožární deska přesahuje po obou stranách o 10 mm přes hranu izolantu prvku, a zasahuje tak do navazující železobetonové části (do atiky resp. ní desky). Tyto prvky mají délku 350 mm a umisťují se jen tam, kde jsou ze statického hlediska nutné. Proto se protipožární desky Aestuver tl. 10 mm nacházejí také na bočních stěnách izolantu prvku Schöck Isokorb. Podobně jako u zkoušených prvků Schöck Isokorb typ DXT se ve spodní části prvku nenacházejí žádná betonová tlaková ložiska. Na základě teplot naměřených v různých rovinách nad protipožárními deskami Aestuver během požární zkoušky variant prvků Schöck Isokorb typ KXT a DXT se při odborném posouzení předpokládá, že tyto teploty nemají žádný přímý vliv na únosnost posuzované varianty napojovacího prvku Schöck Isokorb typ FXT. Na základě výsledků, které jsou nám v současné době k dispozici, a vzhledem k našim rozsáhlým zkušenostem se zkouškami balkónových napojovacích prvků jsme dospěli k odbornému názoru, že prvek Schöck Isokorb typ FXT lze v souladu s normou DIN EN zařadit do třídy požární odolnosti REI 120. Základní konstrukce napojovacího prvku je znázorněna na obrázku 13. deska Aestuver nebo rovnocenný obklad atika a) b) atika / parapet Obr. 13 Schematické znázornění prvku Schöck Isokorb typ FXT a) Řez prvkem Schöck Isokorb b) Půdorys - poloha prvků v konstrukci
19 28. července 2015 strana 19 z Schöck Isokorb typ AXT (REI 120) Napojovací prvky Schöck Isokorb typ AXT jsou určeny pouze pro termicky přerušené napojení železobetonových atik. Tyto prvky přenáší tlakové, tahové a smykové síly do navazující železobetonové konstrukce. Jako nosná výztuž prvku Schöck Isokorb slouží přenášející tlakové, tahové a smykové namáhání. Prvky mají délku 350 mm a umisťují se jen tam, kde jsou ze statického hlediska nutné. Proto se protipožární desky Aestuver tl. 10 mm nacházejí také na bočních stěnách izolantu prvku Schöck Isokorb. Na základě teplot naměřených v různých rovinách nad protipožárními deskami Aestuver během požární zkoušky variant prvků Schöck Isokorb typ KXT a DXT se při odborném posouzení předpokládá, že tyto teploty nemají žádný přímý vliv na únosnost posuzované varianty napojovacího prvku Schöck Isokorb typ AXT. Svislá poloha protipožárních desek po zabudování prvku má navíc pozitivní vliv na jeho posouzení z hlediska požárněbezpečnostních vlastností. Na základě výsledků, které jsou nám v současné době k dispozici, a vzhledem k našim rozsáhlým zkušenostem se zkouškami balkónových napojovacích prvků jsme dospěli k odbornému názoru, že prvek Schöck Isokorb typ AXT lze v souladu s normou DIN EN zařadit do třídy požární odolnosti REI 120. Základní konstrukce napojovacího prvku je znázorněna na obrázku 14. atika deska Aestuver nebo rovnocenný obklad atika Obr. 14 Schematické znázornění prvku Schöck Isokorb typ AXT a) Řez prvkem Schöck Isokorb b) Půdorys - poloha prvků v konstrukci
20 28. července 2015 strana 20 z Schöck Isokorb typ EXT (REI 120) Napojovací prvky Schöck Isokorb typ EXT jsou určeny pro zabudování do volně vyložených rohových balkónů. Tyto prvky přenáší do navazující železobetonové konstrukce především záporné ohybové momenty a kladné posouvající síly. Jako nosná výztuž prvku Schöck Isokorb slouží přenášející tlakové, tahové a smykové namáhání. Tyto prvky mají délku 500 mm a umisťují se jen tam, kde jsou ze statického hlediska nutné. Proto se protipožární desky Aestuver tl. 10 mm nacházejí také na bočních stěnách izolantu prvku Schöck Isokorb. Na základě teplot naměřených v různých rovinách nad protipožárními deskami Aestuver během požární zkoušky variant prvků Schöck Isokorb typ KXT a DXT se při odborném posouzení předpokládá, že tyto teploty nemají žádný přímý vliv na únosnost posuzované varianty napojovacího prvku Schöck Isokorb typ EXT. Na základě výsledků, které jsou nám v současné době k dispozici, a vzhledem k našim rozsáhlým zkušenostem se zkouškami balkónových napojovacích prvků jsme dospěli k odbornému názoru, že prvek Schöck Isokorb typ EXT lze v souladu s normou DIN EN zařadit do třídy požární odolnosti REI 120. Základní konstrukce napojovacího prvku je znázorněna na obrázku 15. deska Aestuver nebo rovnocenný obklad a) b) Obr. 15 Schematické znázornění prvku Schöck Isokorb typ EXT a) Řez prvkem Schöck Isokorb b) Půdorys - poloha prvků v konstrukci
21 28. července 2015 strana 21 z 21 5 Zvláštní upozornění Toto všeobecné požárně-technické posouzení jednotlivých variant prvků Schöck Isokorb uvedených v kapitolách 4.2 až 4.10 bylo provedeno na základě zkušebních protokolů PB 3.2/ ze dne [1], PB 3.2/ ze dne [3], PB 3.2/ ze dne [4] a PB 3.2/ ze dne [5]. V těchto protokolech jsou podrobně popsány zkušební konstrukce, konstrukční detaily a výsledky zkoušek požární odolnosti dle DIN EN u železobetonové ní konstrukce s volně vyloženou zatíženou balkónovou deskou napojenou přes prvek typu Schöck Isokorb při jednostranném působení požáru zdola podle jednotné křivky ohřívání (teplotačas) dle DIN EN Tento posudek se zabývá výlučně požárně-technickým posouzením běžných standardních konstrukcí s prvky opatřenými protipožárním obkladem, jež jsou uvedeny v kapitolách 4.2 až 4.10, v souladu s Technickými informacemi Schöck Isokorb vydanými v září [6]. Pro speciální konstrukce, které se liší od standardních provedení, tento posudek neplatí. Tento odborný posudek je určen jen pro použití mimo rámec německého stavebního řízení. Ve stavební praxi je nutno případně splnit přísnější požadavky na dobu požární odolnosti jednotlivých napojovacích prvků. V těchto zvláštních případech musí být modifikace popsaných a posouzených variant prvků Schöck-Isokorb odborně jednotlivě posouzeny vhodným zkušebním orgánem. Tento dokument nenahrazuje doklad o shodě nebo použitelnosti ve smyslu stavební legislativy (národní či evropské). Lipsko dne 28. července 2015 vedoucí odboru vedoucí pracovní skupiny
