spotřebičů a odvodů spalin
|
|
- Vratislav Jelínek
- před 8 lety
- Počet zobrazení:
Transkript
1 Zásady pro umísťování spotřebičů a odvodů spalin TPG, vyhlášky Příklad 2 Přednáška č. 5
2 Umísťování spotřebičů v provedení B a C podle TPG Spotřebiče v bytových prostorech 1 K všeobecným zásadám pro umísťování spotřebičů v provedení B patří: minimální prostor pro jejich umístění je 8 m 3, není-li znám součinitel přebytku vzduchu, volí se λ = 2,5, spotřebiče AP nesmí být v místnosti s pod tlakem od ventilátorů větracího zařízení, spotřebiče APP se mohou umístit v nepřímo větraných bytových prostorech, kde na každý 1 kw výkonu připadá min. 1 m 3 objemu místnosti, spotřebiče APB se umísťují v nepřímo větraných bytových prostorech, kde na každý 1 kw výkonu připadá min. 2 m 3 prostoru místnosti. Pozn.: Vysvětlivky zkratek Spotřebič AP spotřebič s atmosférickým hořákem a přerušovačem tahu Spotřebič APP spotřebič s atmosférickým hořákem, přerušovačem tahu a pojistkou proti zpětnému průtoku spalin Spotřebič APB spotřebič s atmosférickým hořákem, přerušovačem tahu, bez pojistky proti zpětnému průtoku spalin
3 Umísťování spotřebičů v provedení B a C podle TPG Spotřebiče v bytových prostorech 2 Pro přívod vzduchu platí zásady: pro přívod infiltrací z venkovního prostoru se stanovuje maximální rozdíl tlaků mezi vnitřním a venkovním prostorem p 0,67 = 4 Pa 0,67, v případě nesplnění podmínky min. objemu místnosti 1 m 3 na 1 kw výkonu se provádí opatření: - umístění í spotřebiče do odděleného prostoru (skříně), - zajištění přívodu vzduchu otvorem nebo průduchem z venkovního prostoru, - propojení místnosti se spotřebičem s další místností, - zajištění přívodu vzduchu ventilátorem, - vzájemná kombinace předchozích opatření. Spotřebiče v provedení C Spotřebiče v provedení C nekladou požadavky: na objem místnosti ani na přívod spalovacího vzduchu.
4 Umísťování spotřebičů v provedení B a C podle TPG Spotřebiče v nebytových prostorech Jedná se o prostory: kanceláře, učebny, sociální, hygienické a zdravotní stavby, kina, divadla, sály, velkokuchyně, dílny, schodiště, sklady, prádelny a kotelny. Pro umísťování v těchto místnostech platí zásady: obdobné jako pro umísťování a připojování v bytových prostorech, ve shromažďovacích h prostorech lze umístit jen spotřebiče v provedení C s ochranou před mechanickým poškozením, průtokový ohřívač, případně kotel s kombinovanou nebo zásobníkovou přípravou TV smí být instalován v místnosti s vanami nebo sprchami pouze v případě, že: - je chráněn proti postříkání vodou, - na jeden spotřebič připadá na 1 kw výkonu 1 m 3 prostoru, nejméně však 20 m 3 prostoru, v prostorách se spotřebiči AP nesmí být nucené podtlakové větrání.
5 Umísťování spotřebičů v provedení B a C podle TPG Spotřebiče v dílnách, garážích, autodílnách apod. V těchto prostorách se umísťují pouze spotřebiče v provedení C za podmínek: plynovod musí být veden v nejkratším možném směru, spotřebič se připojí napevno nebo bezpečnostní hadicí, která musí splňovat požadavky na těsnost při teplotě 650 C, nejméně po dobu 30 minut, při zvýšení teploty okolí na hodnotu 100 C musí být automaticky uzavřen přívod plynu do spotřebiče, povrchová teplota spotřebiče nesmí překročit 300 C, spotřebič musí být chráněn proti mechanickému poškození najetím vozidla, u spotřebiče nesmí být skladovány hořlavé látky.
6 Umístění kotlů v místnosti se spotřebičem 1 Funkční schéma umístění spotřebiče BAPPT v místnosti se spotřebičem
7 Objem místností v bytě pro spotřebič podle TPG /DVGW 800

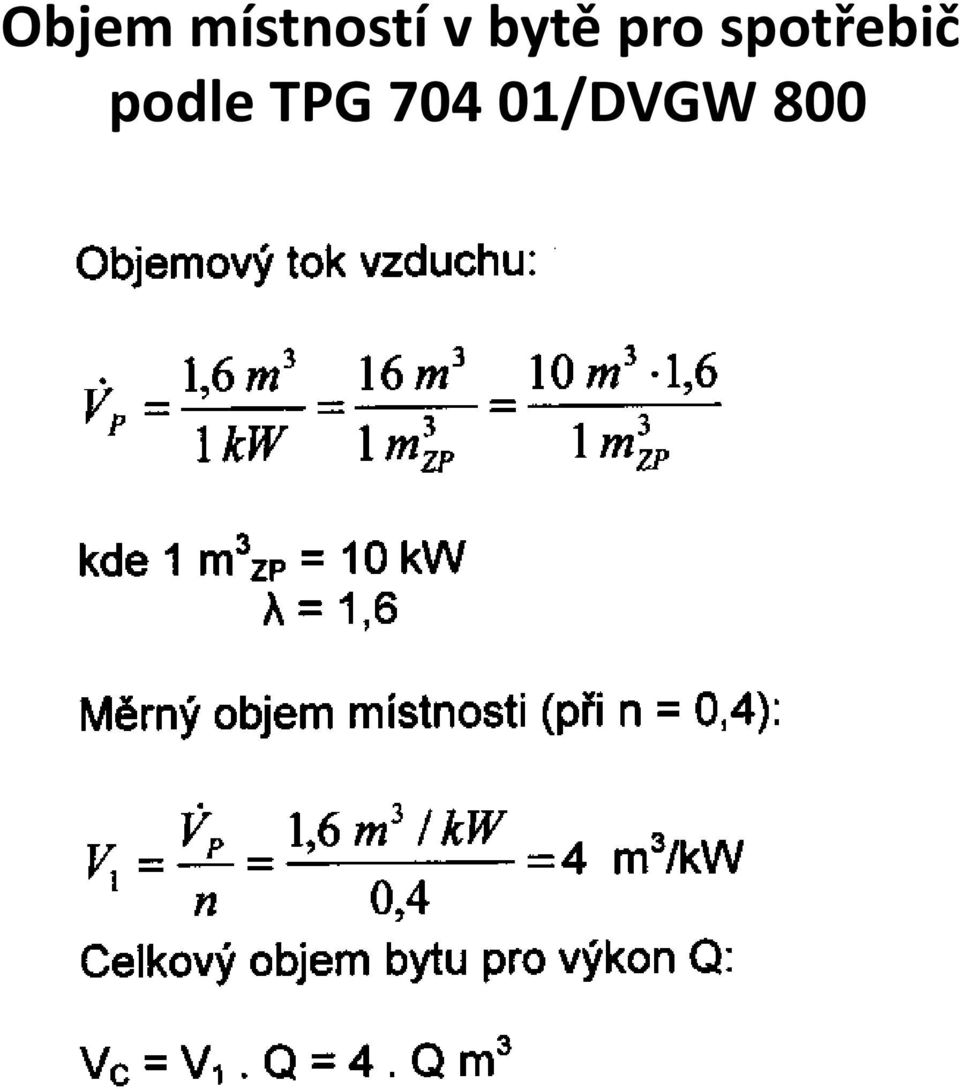

8 Objem místností v bytě pro spotřebič podle TPG /DVGW 800
9 Tlaková ztráta pro přívod vzduchu ke spotřebiči okenní spárou délky L1
10 Umístění kotlů v místnosti se spotřebičem 2 Funkční schéma umístění spotřebiče BAPPT bez automatické pojistky v místnosti při: A náběhovém stavu velikost místnosti, B setrvalém stavu větrání místnosti, Q příkon spotřebiče (kw)
11 Umístění kotlů v místnosti se spotřebičem 3 Funkční schéma umístění spotřebiče BAPPT s automatickou pojistkou v místnosti při: A náběhovém stavu velikost místnosti, B setrvalém stavu větrání místnosti, Q příkon spotřebiče (kw)
12 Umístění kotlů v místnosti se spotřebičem 4 Umístění spotřebiče v samostatné skříni s napojením na venkovní prostor
13 Umístění kotlů v místnosti se spotřebičem 5 Umístění spotřebiče v místnosti s nedostatečným objemem s propojením na sousední místnost
14 Umístění kotlů v místnosti se spotřebičem 6A Větrání místnosti se spotřebičem typu B s atmosférickým hořákem A náběhový stav Vp - objemový průtok přiváděného vzduchu, Vo - objemový průtok odváděného vzduchu, V M objem větrané místnosti, p b atmosférický tlak, K komín, VE větrací šachta, 1 primární vzduch, 2 sekundární vzduch, 3 terciální vzduch, 4 odvod vzduchu z místnosti do větrací šachty
15 Umístění kotlů v místnosti se spotřebičem 6B Větrání místnosti se spotřebičem typu B s atmosférickým hořákem B provozní stav Vp - objemový průtok přiváděného vzduchu, Vo - objemový průtok odváděného vzduchu, V M objem větrané místnosti, p b atmosférický tlak, K komín, VE větrací šachta, 1 primární vzduch, 2 sekundární vzduch, 3 terciální vzduch, 4 odvod vzduchu z místnosti do větrací šachty

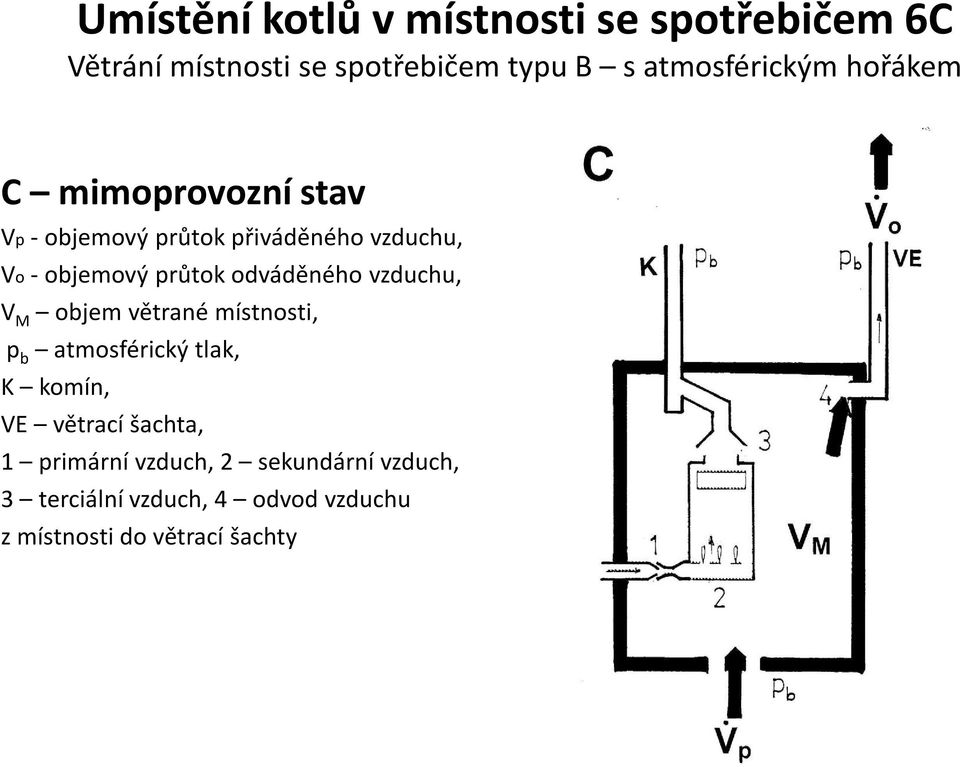

16 Umístění kotlů v místnosti se spotřebičem 6C Větrání místnosti se spotřebičem typu B s atmosférickým hořákem C mimoprovozní stav Vp - objemový průtok přiváděného vzduchu, Vo - objemový průtok odváděného vzduchu, V M objem větrané místnosti, p b atmosférický tlak, K komín, VE větrací šachta, 1 primární vzduch, 2 sekundární vzduch, 3 terciální vzduch, 4 odvod vzduchu z místnosti do větrací šachty
17 TPG Řešení odtahů spalin od spotřebičů na plynná paliva. Revize spalinových cest Schváleno: Platnost:od Platnost předchozího TPG: nové TPG Platnost pravidla Pravidlo platí pro kouřovody a komíny, kterými se odvádí spaliny od všech typů spotřebičů na plynná paliva s přirozeným odvodem nebo přetlakem spalin na spalinovém hrdle od 200 Pa do Pa. Platí také pro odvod spalin venkovní stěnou do volného ovzduší.
18 Odvod spalin venkovní stěnou 1 Odvod spalin stěnou fasády do volného ovzduší se provádí pouze v technicky odůvodněných případech pro spotřebiče: v provedení C, v provedení B s pojistkou proti zpětnému pronikání spalin, do výkonu 30 kw při stavebních úpravách budov, do výkonu 100 kw u průmyslových staveb. Pro skupinu spotřebičů (podle pozn. 1) do jmenovitého výkonu 7 kw platí, že: mohou mít vyústění min. 0,3 m pod parapetem otevíratelné části okna, mají min. vzájemnou vzdálenost ve vodorovném směru 2 m a ve svislém směru 2,5 m, musí mít spodní líc vyústění nejméně 0,3 m nad okolním terénem. Pozn. 1: Za spotřebiče do jmenovitého výkonu 7 kw (jak je uvedeno výše): se považují uzavřená plynová topidla s vyústěním vývodu spalin pod oknem, se nepovažují spotřebiče vyššího jmenovitého výkonu sníženého seřízením výkonu pod 7 kw.
19 Odvod spalin venkovní stěnou 2 Vyústění spotřebiče v podzemním podlaží Pro vyústění spotřebiče, instalovaného v podzemním podlaží, platí: přívod vzduchu a odvod spalin je zaústěn do svislé šachty, šachta má rozměr nejméně 0,5 x 1 m, šachta ústí do volného prostoru, vzdálenost ústí od přilehlé stěny je min. 0,5 m, šachta je krytá mříží s volným průřezem 70 % průřezu šachty, spodní hrana vyústění je min. 0,3 m nad dnem šachty, vyústění je max. 4 m od horního okraje šachty, do šachty nesmí být zaústěno otevíratelné okno nebo větrací otvor.
20 Odvod spalin venkovní stěnou 3 Instalace spotřebičů s výkonem od 7 do 30 kw Instalace spotřebiče se jmenovitým výkonem od 7 do 30 kw se řídí zásadami: vyústění otvorů musí být ve vzájemné vzdálenosti a od vzdálenosti otvorů na ploché fasádě podle přílohy B ČSN , spodní hrana vyústění musí být nejméně 2 m nad terénem, u hromadné zástavby nejméně 4 m nad terénem, vyústění pod balkonem nebo přesahující střechou je ve větší vzdálenosti než 1 m, od hořlavého materiálu musí být vyústění ve vzdálenosti: - nejméně 0,5 m v případě hořlavého materiálu vedle a pod vyústěním, - nejméně 1,5 m v případě hořlavého materiálu nad vyústěním.
21 Odvod spalin venkovní stěnou 4 Vyústění spotřebičů u průmyslových staveb Pro vyústění spotřebičů se jmenovitým výkonem od 7 kw do 100 kw u průmyslových staveb (určených pro výrobu, skladování zemědělství) platí: umístění vývodu je uvedeno v příloze B ČSN , vyústění je nejméně 3 m nad okolním terénem, nad vyústěním vývodu nesmí být situovány žádné otvory do objektu (okna, dveře, větrací otvory apod., vzdálenost sousedních budov nebo přilehlých budov s otvory osazenými nad vyústěním se řídí ustanovením podle přílohy B ČSN
22 Odvod spalin venkovní stěnou 5 Velikost vlečky podle výkonu spotřebiče
23 Odvod spalin venkovní stěnou 6 Třídy NOx z ČSN EN 483:1999
24 Odvod spalin venkovní stěnou 7 Samostatné vyústění na ploché fasádě pro spotřebič třídy 3 NOx Uvedené hodnoty pro třídu 1 jsou o 22 % vyšší, pro třídu 2 o 10 % vyšší, pro třídu 4 o 10 % nižší, pro třídu 5 jsou o 16 %
25 Odvod spalin venkovní stěnou 8 Společné vyústění na ploché fasádě pro spotřebič třídy 3 NOx Uvedené hodnoty pro třídu 1 jsou o 22 % vyšší, pro třídu 2 o 10 % vyšší, pro třídu 4 o 10 % nižší, pro třídu 5 jsou o 16 %
26 Odvod spalin venkovní stěnou 9 Nejmenší vzdálenost bytových a rodinných domů podle počtu podlaží nad vyústěním sousední budovy a) 5 m, b) 10 m, c) 15 m, d) 25 m, e) 0 m
27 Teplota v kotelně Požadovaný stav mikroklimatu je dán směrnicí MZ ČSR č. 46/1978 Sb., v platném znění, kde pro kotelny platí dlouhodobě únosné hygienické podmínky. Určující teplotou v prostoru kotelny je podle této směrnice výsledná teplota t g. Pokud je v kotelně provedena kvalitní tepelná izolace horkých ploch a pokud do kotelny v létě neproniká přímé sluneční záření, lze výslednou teplotu t g nahradit přibližně teplotou vzduchu t i. V zimním období jsou v kotelnách na plynná paliva vnitřní tepelné zisky od kotlů a rozvodů tepla, z důvodů kvalitní tepelné izolace, relativně malé. To snižuje ztráty při výrobě tepla, ale neposkytuje v mnoha případech p dostatečný tepelný tok pro ohřátí venkovního větracího vzduchu. Kotelny, vzhledem k automatickému provozu, nevyžadují trvalý pobyt osob. Neuplatňují se proto požadavky na optimální parametry mikroklimatu. V zimním období se připouští minimální teplota v kotelnách t g min = 7 C. V letním období se ve shodě s obecnými požadavky na větrání teplých a horkých provozů požaduje, aby v kotelnách teplota nepřekročila maximální hodnotu t g = t e + 10 ( C), kde t e je teplota venkovního vzduchu (pro výpočet platí: t e max = 30 C). Při výpočtech tepelných bilancí podle těchto technických pravidel se předpokládá t g = t i.
28 Výpočtová teplota venkovního vzduchu Výpočet teploty vzduchu t i v kotelnách se provádí pro dvě extrémní období: zimní období, s minimálními výpočtovými teplotami venkovního vzduchu t e min = - 12, - 15, - 18 C (oblastní teploty podle ČSN ) letní období, s maximální výpočtovou teplotou venkovního vzduchu pro celé území ČR t e max = 30 C.
29 Výpočtové schéma pro teploty vzduchu v kotelně 1 Výpočtové schéma pro teploty vzduchu v kotelně A - bez ohřevu přívodního vzduchu B - při ohřevu přívodního vzduchu V p objemový průtok přívodního vzduchu, Q U1 výkon ohřívače vzduchu Q U2 tepelná ztráta kotle, sáláním v kotelně, t i teplota vzduchu v kotelně t e teplota venkovního vzduchu, t ei teplota i té místnosti sousedící s kotelnou, k e součinitel prostupu tepla venkovních stěn (včetně oken), k ki součinitel prostupu tepla i-té konstrukce, sousedící s kotelnou, k K průměrný součinitel prostupu tepla konstrukcemi, sousedícími s kotelnou
30 Výpočtové schéma pro teploty vzduchu v kotelně 2 V p objemový průtok přiváděného vzduchu do kotelny (m 3.s -1 ) k k součinitel prostupu tepla jednotlivých konstrukcí sousedících místností (W.m -2.K -1 ) k e součinitel prostupu tepla venkovní stěnami (včetně okna) (W.m -2.K -1 ) S i povrchová konstrukce pláště sousedících místností (m 2 ) S e plocha obvodových stěn (včetně oken) ( m 2 ) t ei výpočtová teplota místností sousedících s kotelnou ( C) t e teplota venkovního vzduchu ( C) c měrná tepelná kapacita vzduchu c = 1010 (J.kg -1.K -1 ) ρ V hustota vzduchu (kg.m -3 ) Q U1 výkon ohřívače vzduchu (W) Q U tepelný zisk od sálání kotle (volme 0,6% z výkonu Q K ) (W)
31 Teplota vzduchu v místnosti se spotřebičem
32 Teplota vzduchu v místnosti se spotřebičem
33 Teplota vzduchu v místnosti se spotřebičem
34 Příklad 2 Stanovení teploty ti v místnosti se spotřebičem (kotelně)
35 Příklad 2 zadání
