Kompaktní analogové regulátory TC-8900 se silovými moduly PM-8900

Transkript

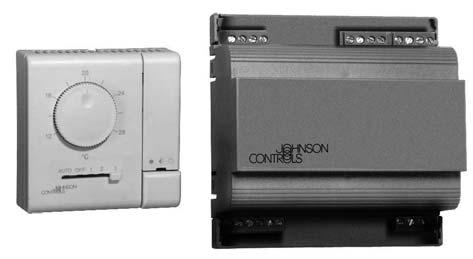

1 Sekce katalogu Regulátory Fan Coil jednotek Informace o výrobku PM-8900 Datum vydání 0600/0800CZ Rev.1 Kompaktní analogové regulátory TC-8900 se silovými moduly PM-8900 Úvod TC-8900 je řada analogových regulátorů určených pro řízení jednotek fan coil se dvěma trubkami, se dvěma trubkami s přepínáním, se dvěma trubkami a elektrickým ohřevem nebo se čtyřmi trubkami. Patří sem kompaktní regulátory TC-8900 s možností regulace rychlosti ventilátoru a silové moduly PM Regulátor řady TC-8900 byl převážně navržen pro snadné použití, přičemž v sobě integruje většinu běžných regulačních funkcí pro klimatizaci místností. Regulátor řady TC-8900 a silový modul PM-8900 Vlastnosti a výhody Vše v jednom: snímač, přímý/zpětný vstup, okenní vstup, PI regulace, až dva ventilové výstupy, tlačítko režimu (komfortní/pohotovostní), potenciometr pro změnu bodu nastavení a potenciometr nastavení rychlosti ventilátoru Přeřízení rychlosti ventilátoru nebo automatická volba z TC-8900 Silový modul s přímým připojením k ventilátoru přes spřažená relé Možnost omezení rozsahu nebo úplné zablokování změny bodu nastavení Moderní a nenápadný kryt, který se zaklapne do montážní desky Elektrické svorky umístěné na montážní desce Standardní rozsah montážních sad Zajišuje vyšší hodnotu za danou cenu při minimalizované velikosti souboru Zvyšuje komfort při současném snížení spotřeby energie Snadnější montáž, šetří náklady Použitelný pro prostředí jako jsou školy Ladí s prostředím, snadnější instalace Snadnější zapojení a uvedení do provozu Umožňují flexibilní montáž 2000 Johnson Controls, Inc. Order Nr CZ

2 2 PM-8900 O bjednací údaje Kompaktní regulátory Konfigurace Počet ventilových výstupů Kombinace se silovými moduly Vstup snímače * TC WK Dvoutrubková s 1 (1), (2) nebo (3) TC WK přepínáním (4) TC WK Čtyřtrubková 2 (1), (2) nebo (3) TC WK (4) Vestavěný NTC TC WK Dvoutrubková s 1 (1), (2) nebo (3) TC WK přepínáním (4) TC WK Čtyřtrubková 2 (1), (2) nebo (3) TC WK (4) Rozsah bodu nastavení ; Kompaktní Konfigurace regulátory Počet ventilových výstupů Kombinace se silovými moduly TC WK 4-pipe 2 (1), (2) nebo (3) TC WK (4) Rozsah bodu nastavení ± 3K ; podrobnosti viz informace o výrobku ES Vstup vzdáleného snímače: viz Technické údaje na poslední straně tohoto dokumentu. Příslušenství Příslušenství (objednávat samostatně) Vzdálený NTC Vstup snímače * Vestavěný NTC Objednací kód TM TM TM W TM W TM W Popis Nástroj pro otevírání krytu snímače Sada šroubů dorazu (balení o 100ks samořezných šroubů) Sada pro montáž na povrch Sada pro montáž na stěnu Sada pro montáž na panel Podrobnosti o příslušenství naleznete v informacích o výrobku RS Silové moduly Kombinace s TC-8900 Výstup Výstup napájení ventilu (1) PM TC V a třírychl.ventilátor Interně napájeno 24Vstř (2) PM TC-8902 DAT a třírychl.ventilátor 230Vstř (3) PM TC-8902 DAT a třírychl.ventilátor Interně napájeno 24Vstř (4) PM TC-8907 relé 3A 250V a ventilátor 24Vstř nebo 230 Vstř Technické parametry Modely Řada TC-8902 Řada TC-8907 PM-8905 Pásmo necitlivosti 0 až 2 K 0 až 2 K - Diference až 2 K - Pásmo proporc. 1 4 K - - Perioda DAT až 15 minut Posun prac.bodu 2 K 2 K - Posun prac.bodu otevřené okno 5 K 5 K -

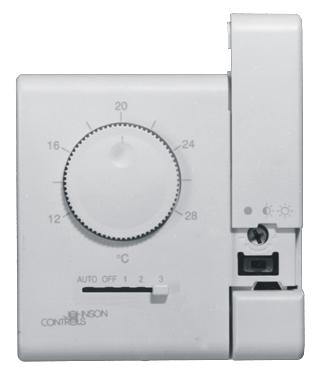

3 PM Použití Toto je typické použití TC-8900 v kombinaci se silovým modulem PM TC-8900 FAN COIL PM-8900 Nastavení Popis předního panelu Rekalibrace snímače Změna bodu nastavení Auto/vyp/třírychlostní přeřízení ventilátoru Auto/vyp/zap přeřízení ventilátoru Přepínač přímý/zpětný Výrobcem nastaveno zpětný. RA DA LED indikátor provozního režimu Tlačítko pohotovostní/komfortní Stav diody LED Svítí Bliká Zhasnuta Režim Obsazeno Pohotovostní Otevřené okno

4 4 PM-8900 Popis zadního panelu PB: Pásmo proporcionality : Pásmo necitlivosti Diff: Hystereze pro řízení zap/vyp RA PB DA PB RA DIFF DA DIFF K 4 1 K K K K 2 0 K 2 TC-8902 TC-8907 Nastavení od výrobce: Všechny potenciometry jsou nastaveny na střední hodnotu.

5 PM Provoz : Bod nastavení PB: Pásmo proporcionality : Pásmo necitlivosti : Posun pracovního bodu v útlumovém režimu : posun pracovního bodu otevřené okno Třírychlostní ventilátory s výstupy 2x0 10V nebo 2x DAT 3 Speed Output FAN3 FAN2 FAN1 85 % 60 % RA PB DA PB 60 % 85 % Třírychlostní ventilátory s výstupy 1x0 10V nebo 1xDAT DA nebo RA 3 Speed Output 3 Speed Output FAN3 FAN2 FAN3 FAN2 FAN1 FAN1 85 % 60 % RA PB 60 % RA PB 85 % RA (Zpětný provoz) DA (Přímý provoz)

6 6 PM-8900 Výstupy 2x0 10V (např. čtyřtrubkový systém) Output RA PB DA PB 0 % Výstup 1x0 10V DA nebo RA (dvoutrubkový systém s přepínáním, použijte RA výstup regulátoru) Output RA PB Output RA PB 0 % 0 % RA (Zpětný provoz) DA (Přímý provoz)

7 PM Výstupy 2XDAT (např. čtyřtrubkový systém) Output RA PB DA PB 0 % Výstup 1XDAT DA nebo RA (dvoutrubkový systém s přepínáním, použijte RA výstup regulátoru) Output Output RA PB RA PB 0 % 0 % RA (Zpětný provoz) DA (Přímý provoz)

8 8 PM-8900 Výstupy 2x zap/vyp (např. čtyřtrubkový systém) Output RA DIF DA DIF 0 % Poznámka: Diagram je shodný pro funkci výstupu ventilu i ventilátoru Výstup 1xOn/ DA nebo RA (dvoutrubkový systém s přepínáním, použijte RA výstup regulátoru) Output Output RA DIF RA DIF 0 % 0 % RA (Zpětný provoz) DA (Přímý provoz) Poznámka: Diagram je shodný pro funkci výstupu ventilu i ventilátoru

9 PM Schéma zapojení Následující schémata znázorňují zapojení různých kompaktních regulátorů a externích ovládacích modulů. Kontakty mají následující funkce: Okenní kontakt ( ): Okno zavřené = kontakt sepnut Přímý/zpětný kontakt ( ) Přímý (léto) = kontakt sepnut Zpětný (zima) = kontakt rozpojen Poznámka: U TC-890x je okenní propojka zasunuta výrobcem. Odstraňte v případě, že okenní vstup používáte. 8 9 TC xxx-WK (0 10V dvoupotrubní systém)

10 10 PM-8900 TC xxx-WK (0 10V čtyřtrubkový systém)

11 PM TC xxx-WK (Pohon DAT 230Vstř, dvoutrubkový systém)

12 12 PM-8900 TC xxx-WK (Pohon DAT 230Vstř, čtyřtrubkový systém)

13 PM TC xxx-WK (Pohon DAT 24Vstř, dvoutrubkový systém)

14 14 PM-8900 TC xxx-WK (Pohon DAT 24Vstř, čtyřtrubkový systém)

15 PM TC xxx-WK (zap/vyp dvoutrubkový systém)

16 16 PM-8900 TC xxx-WK (zap/vyp čtyřtrubkový systém)

17 PM Rozměry (v mm) Set Point Dial C AUTO OFF Speed Fan Override Adjuster Mode LED Occupancy Button tmtbdim TC PM

18 18 PM-8900 Technické údaje Modely TC-8902/7 PM-8900 Napájení z PM Vstř ± 15% Spotřeba Výstup Vzdálený snímač teploty TC-8902: 0 10V 10mA max Proporcionální výstup TC-8907: 0 10V 0.1mA Výstup zap./vyp. 3VA bez zátěže PM-8902: shodné s TC8902 PM : Triakový výstup = 0.5A max, 230Vstř PM : Triakový výstup =0.5A max, 24Vstř PM : Reléový výstup = 3A max, 230Vstř nebo 24 Vstř NTC K10 10kΏ při 25 C (teplotní snímač TE nebo řady TS-9104) Provozní teplota okolí Vlhkost Skladovací teplota 0 50 C 0 až 95% nekondenzující C Indikátor režimu Červená dioda LED indikuje režimy komfortní (svítí), pohotovostní (bliká), vypnuto (zhasnuta) Montáž Přímá na povrch, plastová základní deska pro montáž na povrch s průchodkami, krabice pro montáž na stěnu a sady pro montáž na panel. (Viz objednací kódy.) Lišta DIN Kryt Materiál: ABS + polykarbonát, BAYBLEND FR110 samozhášecí VO UL94. Třída krytí: IP30 (IEC529) Barva: RAL-9010 čistě bílá IP30 Šedá Rozměry (v x š x h) 80 mm x 80 mm x 33 mm 118 mmx107 mmx56 mm Přepravní hmotnost 0.15 kg Kg Shoda: EMC (89/336 EEC) podle standardu EN a EN LVD (73/23/EEC) * Poznámka: další technické parametry lze najít na straně 2 Technické údaje jsou jmenovité a odpovídají přijatým průmyslovým standardům. Pro aplikace mimo tuto specifikaci kontaktujte místní kancelář Johnson Controls. Firma Johnson Controls neodpovídá za škody vzniklé nevhodným používaním nebo zneužitím tohoto výrobku. Johnson Controls International, Inc. Budějovická 5, Praha 4 Tel: Fax:
