Professor DVBT Přijímač digitálního pozemního vysílání Digital Terrestrial Receiver. 2x SCART. s českým OSD menu a USB konektorem

Transkript

1 Přijímač digitálního pozemního vysílání Digital Terrestrial Receiver Professor DVBT SET-TOP BOX s českým OSD menu a USB konektorem USB AUTO INSTALL AUTOMATICKÁ INSTALACE OSD TXT V češtině české EPG 2x SCART 1000 programových pozic UPOZORNĚNÍ Před instalací, zapojením a nastavením přijímače se seznamte s tímto návodem k obsluze. Návod uschovejte pro další použití

2 O B S A H Úvod 2 Bezpečnostní informace 2 Dálkové ovládání 4 Zobrazení předního a zadního panelu 7 Připojení k televizoru 8 Připojení k televizoru a videu 9 Připojení vícekanálového zvukového systému 10 Systém nastavovacího menu 11 USB 22 Odstraňování potíží 23 Specifikace 24 Ú V O D Děkujeme, že jste si zakoupili tento výrobek, který byl zkonstruován a vyroben tak, aby vám poskytl mnohaleté bezproblémové služby. O této uživatelské příručce Tato uživatelská příručka obsahuje všechny informace, které potřebujete znát o nastavení a sledování dostupných volných kanálů s použitím set-top boxu. Co je DVB-T? Funkce je stejná jako u klasické TV, ale protože je signál v digitální podobě, potřebujete set-top box k jeho převodu. To znamená, že může být přeneseno více kanálů a doplňkových služeb jako interaktivita nebo širokoúhlé vysílání. Příslušenství v balení Vyjměte digitální set-top box z krabice a sejměte obal z každé části. Najdete tyto součásti: digitální set-top box, dálkové ovládání s bateriemi 2 x AAA, uživatelská příručka. Tento symbol označuje důležité a užitečné rady. Ochranná značka DVB Digital Video Broadcasting Project (1991 až 1996) 1. Nevystavovat kapající nebo stříkající vodě a nepokládat věci jako vázy apod. na přístroj. 2. Přívodní šňůra se používá k úplnému odpojení od el. rozvodu a musí být proto přístupná 3. Pro úplné vypnutí přístroje je třeba vytáhnout přívodní šňůru ze zásuvky 4. Přívodní šňůra nesmí být ničím blokována. B E Z P E Č N O S T N Í I N F O R M A C E Bezpečnost je důležitá! Zajistěte svou bezpečnost a bezpečnost jiných osob a přečtěte si bezpečnostní pokyny dříve, než budete tento výrobek obsluhovat. 2

3 Tyto informace uschovejte na bezpečném místě pro pozdější nahlédnutí. Přečtěte si, prosím, tyto bezpečnostní informace dříve, než budete výrobek používat. Bezpečnostní faktory: Umístěte kabely tak, aby se na ně nedalo šlápnout, nebo aby nebyly skřípnuty předměty umístěnými na nich nebo proti nim. Nepoužívejte set-top box ve vlhkém nebo mokrém prostředí. Zabraňte kontaktu set-top boxu s vodou. Neumísťujte zdroje otevřeného ohně, jako například svíčky, na horní stranu set-top boxu. Čištění VŽDY odpojte set-top box ze sítě, než ho budete čistit. Nepoužívejte tekuté nebo aerosolové čističe. Set-top box čistěte měkkým vlhkým (nikoliv mokrým) hadříkem. Větrání Výřezy a otvory na set top boxu jsou k větrání. Nepřekrývejte je ani je neblokujte, protože by mohlo dojít k přehřívání. NIKDY nenechte děti strkat žádné předměty do horních otvorů nebo výřezů v přístroji. Servis a opravy V tomto set-top boxu nejsou žádné součástky, které by mohl uživatel sám opravit. Při opravě se obraťte na kvalifi kovaný servisní personál. Poraďte se s vaším prodejcem, pokud byste byli na pochybách o instalaci, provozu nebo bezpečnosti tohoto přístroje. Likvidace baterií Zajistěte, prosím, bezpečnou likvidaci baterií. Nikdy baterie nelikvidujte vhozením do ohně nebo jako domovní odpad. Likvidační předpisy konzultujte s vašimi místními úřady. Tento symbol znamená, že je produkt vybaven dvojitou izolací mezi nebezpečným napětím a uživatelsky přístupnými místy. Při opravách vždy používejte identické náhradní součástky. VAROVÁNÍ: abyste snížili riziko vzniku požáru nebo elektrického zkratu, nevystavujte přístroj vlhkosti a dešti. 3

4 D Á L K O V É O V L Á D Á N Í Funkce tlačítek dálkového ovladače: 1. TEXT používá se k zobrazení teletextu na televizoru, pokud je teletext ve vysílaném programu k dispozici. 2. MUTE používá se k zapínání nebo vypínání zvuku. 3. INFO používá se k zobrazení informací o sledovaném kanálu. 4. PLAY/PAUSE používá se k přehrávání nebo k pozastavení sledovaného programu nebo souboru. 5. EPG používá se k zobrazení informací o sledovaném programu a o další nabídce programů. 6. STOP používá se k zastavení přehrávaného souboru. 4

5 7. EXIT používá se k návratu na předešlou obrazovku nebo do předešlého menu. 8. ENTER používá se k potvrzení volby z menu. 9. FAV+ používá se k pohybu po obrazovkách menu nebo k volbě oblíbených kanálů bez menu. 10. TV/RADIO používá se k přepínání mezi TV kanály a rozhlasovými kanály. 11. RECALL používá se k přepínání mezi dvěma posledně sledovanými kanály. 12. GOTO během přehrávání stiskněte GOTO k zobrazení aktuální pozice počítadla času. 13. PREV. používá se k přesunu na předchozí kapitolu nebo stopu. 14. NEXT používá se k přesunu na následující kapitolu nebo stopu. 15. AUDIO používá se k nastavení výstupu zvuku, dostupná nastavení jsou STEREO, LEFT, RIGHT stereo, levé, pravé. 16. LANGUAGE používá se k přepínání mezi různými vysílanými jazyky zvuku. 17. STANDBY používá se k zapínání a vypínání set-top boxu. 18. DTV/VCR používá se k přepínání mezi vstupem VCR SCART a režimem DTV. 19. VOL+ používá se ke zvýšení hlasitosti. 20. VOL- používá se ke snížení hlasitosti. 21. CH+ používá se k pohybu po obrazovkách menu nebo pro přepínání kanálů. 22. SETUP používá se k otevření nebo zavření hlavního menu. 23. FAV- používá se k pohybu po obrazovkách menu nebo volbě oblíbených kanálů bez menu. 24. CH- používá se k pohybu po obrazovkách menu nebo pro přepínání kanálů. 25. SOURCE používá se k přepínání mezi DTV a USB. 26. NUMERICKÁ TLAČÍTKA používají se k volbě kanálů nebo vkládání čísel do menu. 27. FWD používá se k zrychlenému přehrávání směrem vpřed. Přístroj v režimu USB přehrává 2, 4, 8 a 20x rychleji, než je normální rychlost. Stiskněte tlačítko PLAY a začněte normálně přehrávat. 28. REV používá se k zrychlenému přehrávání směrem vzad. Přístroj v režimu USB přehrává 2, 4, 8 a 20x rychleji, než je normální rychlost. Stiskněte tlačítko PLAY a začněte normálně přehrávat. 29. MODE používá se ke změně režimu výstupu videa (CVBS nebo RGB). 30. FAVORITE používá se k přístupu do vašeho seznamu oblíbených kanálů. 31. SUBTITLE používá se k volbě jazyka titulků. 32. REPEAT používá se k volbě opakování jednotlivě, opakování všeho, nebo k vypnutí opakování v režimu USB. 33. A-B během přehrávání souborů stiskněte tlačítko A-B a zvolte bod A, znovu stiskněte tlačítko A-B a zvolte bod B. Přístroj bude automaticky opakovat úsek od A do B. Stiskněte tlačítko A-B potřetí a zrušte opakování A-B i body A a B. 34. ZOOM používá se ke zvětšení obrazu. BAREVNÁ TLAČÍTKA (ČERVENÉ/ZELENÉ/ŽLUTÉ/MODRÉ) používají se k ovládání různých funkcí v režimu teletext nebo k ovládání jiných funkcí. Poznámka: titulky, teletext a volba jazyka nemusí být na všech kanálech k dispozici. 5

6 Instalace baterií Z dálkového ovladače sejměte kryt baterií a vložte do přihrádky dvě baterie velikosti AAA. Nákres uvnitř přihrádky znázorňuje správný způsob vložení baterií. 1. Otevřete kryt 2. Vložte baterie 3. Zavřete kryt Používání dálkového ovladače Dálkový ovladač nasměrujte k přední straně digitálního set-top boxu. Dálkový ovladač má dosah do 7 metrů od set-top boxu pod úhlem až do 60 stupňů. Dálkový ovladač nebude fungovat, pokud tato cesta bude něčím blokována. Sluneční světlo nebo velmi ostré světlo sníží citlivost dálkového ovladače. 6

7 PŘEDNÍ PANEL A ZADNÍ PANEL VYOBRAZENÍ 1. Přední panel 1. STANDBY používá se k zapínání a vypínání set-top boxu. 2. INDIKÁTOR POHOTOVOSTNÍHO STAVU používá se k vizuálnímu znázornění, je-li set-top box pod proudem. Zelená LED se rozsvítí při zapnutí a červená LED se rozsvítí při uvedení set-top boxu do STANDBY (pohotovostního) režimu. 3. ČIDLO DÁLKOVÉHO OVLÁDÁNÍ slouží k přijímání signálu z dálkového ovladače. 4. USB konektor USB, podporuje USB CHANNEL CH+/CH- používá se ke změně kanálů bez použití dálkového ovladače. 2. Zadní panel 1. RF IN tato zásuvka slouží k připojení externí antény. 2. RF LOOP THROUGH tato zásuvka povede RF signál buď do vašeho TV přijímače, nebo jiného video systému. 3. DIGITAL AUDIO COAXIAL tato zásuvka slouží pro připojení vícekanálového zvukového systému. 4. VCR SCART tato zásuvka slouží pro připojení videorekordéru nebo jiného video systému. 5. TV SCART tato zásuvka slouží k připojení k TV. 6. PŘÍVODNÍ KABEL používá se k připojení ke zdroji elektrického proudu. 7

8 TV anténa TV Volitelné Set-top box 8

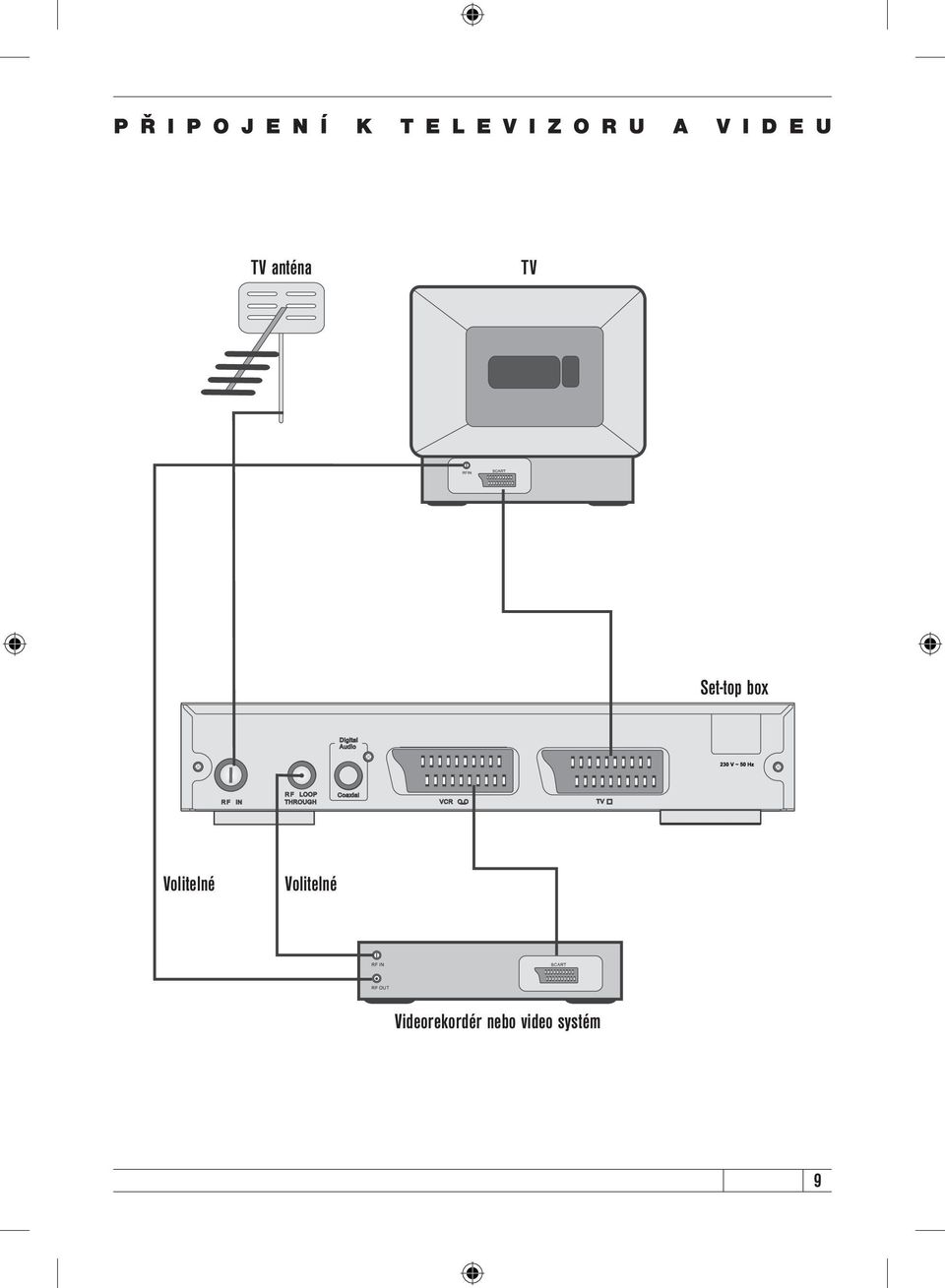

9 TV anténa TV Set-top box Volitelné Volitelné Videorekordér nebo video systém

10 P Ř I P O J E N Í K V Í C E K A N Á L O V É M U Z V U K O V É M U S Y S T É M U TV anténa TV Volitelné Set-top box Audio systém 10

11 S Y S T É M M E N U N A S T A V E N Í P O K R O Č I L É F U N K C E 1. První zapnutí Ujistěte se, že všechna propojení byla provedena v souladu s nákresy na předchozích stranách. K zapnutí set-top boxu stiskněte tlačítko POWER na set-top boxu. Pokud používáte tento přístroj poprvé, spustí se menu automatického prohledávání (auto scanning). Obr. 0 Obr Hlavní MENU Pro vstup do hlavního menu stiskněte tlačítko SETUP. Pro výstup z hlavního menu stiskněte znovu tlačítko SETUP nebo stiskněte tlačítko EXIT. V hlavním menu jsou čtyři možnosti nastavení, kterými jsou Programy, Konfi gurace, Hry a USB. Tyto čtyři možnosti nastavení se zobrazí na levé straně obrazovky. Pravá strana představuje menu, které se zobrazí po volbě vlevo. Obr. 2 Obr. 3 Obr. 4 Obr. 5 11

12 3. Kanál DTV Tato možnost zahrnuje volbu TV kanálu, rozhlasového kanálu, průvodce programy a plánování DVB. 3.1 TV kanál Menu TV kanálu je znázorněno na obr. 6. Obr. 6 Pro nastavení oblíbeného kanálu stiskněte MODRÉ tlačítko a zvolte menu OBLÍBENÉ, stiskněte tlačítko CH+ a CH- (nahoru, dolů) a zvolte TV kanál, poté stiskněte tlačítko ENTER (potvrzení) a oblíbené nastavení buď nastavte, nebo zrušte. Znázorněno na obr. 7. Obr. 7 Pro vymazání TV kanálu stiskněte ČERVENÉ tlačítko a zvolte menu SMAZAT, stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) a zvolte TV kanál, potom stiskněte tlačítko ENTER (potvrzení) a potvrďte. Znázorněno na obr Obr. 8

13 Pro přesun TV kanálů stiskněte ŽLUTÉ tlačítko a vstupte do menu PŘESUNOUT, stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) a zvolte TV kanál, potom jej potvrďte stisknutím tlačítka ENTER (potvrzení), opět stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) a přesuňte zvolený TV kanál. Znázorněno na obr. 9. Obr. 9 K uzamčení TV kanálu stiskněte ZELENÉ tlačítko a vstupte do menu UZAMKNOUT, stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) a zvolte TV kanál. Potom stiskněte tlačítko ENTER (potvrzení). Znázorněno na obr. 10. Obr Rozhlasový kanál Menu rozhlasového kanálu je znázorněno na obr. 11. Obr

14 Pro nastavení oblíbeného rozhlasového kanálu stiskněte MODRÉ tlačítko a zvolte menu pro oblíbené, stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) a zvolte rozhlasový kanál, potom stiskněte tlačítko ENTER a nastavte nebo zrušte oblíbené nastavení. Znázorněno na obr. 12. Obr. 12 Pro vymazání rozhlasového kanálu stiskněte ČERVENÉ tlačítko a zvolte menu SMAZAT, stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) a zvolte rozhlasový kanál, potom stiskněte tlačítko ENTER. Znázorněno na obr. 13. Obr. 13 Pro přesun rozhlasového kanálu stiskněte ŽLUTÉ tlačítko a vstupte do menu pro přesun, stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) a zvolte rozhlasový kanál, potom stiskněte tlačítko ENTER, stiskněte opět tlačítko CH+ nebo CH- a přesuňte rozhlasový kanál. Znázorněno na obr. 14. Obr

15 K uzamčení rozhlasového kanálu stiskněte ZELENÉ tlačítko a vstupte do menu pro uzamykání, stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) a zvolte rozhlasový kanál, stiskněte tlačítko ENTER. Znázorněno na obr. 15. Obr Průvodce programem Jedná se o EPG (Electronic Programme Guide elektronický průvodce programy) digitální televize, zobrazený na obrázku 16. Menu EPG se používá ke zobrazení připravovaného programu televizních nebo rozhlasových kanálů. Pro přístup do menu EPG stiskněte tlačítko EPG. Zobrazí se menu jako na obr. 16. Na ploše vlevo se zobrazí náhled aktuálně zvoleného kanálu. Podrobné informace o kanálu, který právě sledujete, se zobrazí na ploše vpravo. Pro náhled na to, co se bude vysílat po tomto programu, stiskněte FAV+ tlačítko pro změnu času a stiskněte FAVtlačítko pro posun času zpět. Pro náhled na jiný kanál stiskněte tlačítko CH+ nebo CH- (nahoru, dolů). Každý zvolený kanál bude mít svůj náhled na levé straně. Pro naprogramování požadovaného kanálu pro pozdější sledování stiskněte tlačítko ENTER. Pro výstup z menu EPG a sledování zvoleného kanálu stiskněte tlačítko EPG nebo EXIT. Obr

16 3.4 Programování DVB Menu programování DVB je znázorněno na obr. 17. Seznam programů DVB se používá pro zobrazení všech pořadů, které jste si prohlédli v menu EPG nebo které byly uživatelem manuálně přidány. Pro změnu v nastavení programování stiskněte tlačítko ENTER a proveďte úpravy, stiskněte FAVtlačítko a vymažte seznam pořadů nebo stiskněte FAV+ tlačítko a přidejte nový seznam pořadů. Seznam pořadů můžete přidat i v menu EPG. Znázorněno na obr. 18. Obr. 17 Obr Konfigurace Obsahuje nastavení systému, oblast ladění a informace o přijímači. 4.1 Nastavení systému Obsahuje jazyk MENU, funkci časového VYPNUTÍ, formát obrazovky, typ TV, nastavení jasu, nastavení GMT, nastavení oblasti prohledávání, změnu hesla a nastavení z výroby. Stiskněte CH+ nebo CH- (nahoru, dolů) a zvolte jednu z možností. Pro změnu nastavení stiskněte FAV- nebo FAV+ tlačítko a přecházejte mezi různými nastaveními, nebo stiskněte tlačítko ENTER, potom stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) a zvolte možnost ze seznamu nastavení. Znázorněno na obr. 19. Obr

17 4.1.1 Jazyk MENU Volba jazyka MENU je znázorněna na obr. 20. Stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) pro posun a vyberte stisknutím tlačítka ENTER. Obr Aktivní anténa Menu aktivní antény je znázorněno na obr. 21. Stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) pro posun a vyberte možnost stisknutím tlačítka ENTER. Obr Formát obrazovky Menu formátu obrazovky je znázorněno na obr. 22. Stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) pro posun a vyberte stisknutím tlačítka ENTER. Můžete zvolit formát, buď 4:3 nebo 16:9. 4:3 by se mělo používat pro standardní televizní obrazovku a 16:9 pro širokoúhlou televizní obrazovku. Obr

18 4.1.4 Typ TV Menu typu TV je znázorněno na obr. 23. Stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) pro posun a stiskněte tlačítko ENTER pro potvrzení volby. Standardní nastavení se používá k nastavení vstupu signálu do televizoru. Váš set-top box podporuje dva odlišné standardy (PAL a NTSC). Jestliže si nejste jisti, které nastavení použít, nahlédněte do uživatelské příručky výrobce vašeho televizoru. Obr Nastavení jasu Menu jasu je znázorněno na obr. 24. Stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) pro posun a stiskněte tlačítko ENTER pro potvrzení volby. Obr Nasavení GMT - středoevropský čas Menu nastavení GMT je znázorněno na obr. 25. Stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) pro posun a stiskněte tlačítko ENTER pro potvrzení volby. Doporučujeme nastavit GMT +1 pro Českou republiku. Obr

19 4.1.7 Nastavení oblasti prohledávání Menu nastavení oblasti prohledávání je znázorněno na obr. 26. Stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) pro posun a stiskněte tlačítko ENTER pro potvrzení volby Změna hesla Obr. 26 Menu pro změnu hesla je znázorněno na obr. 27. Stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) pro posun a stiskněte tlačítko ENTER pro potvrzení volby. Menu změny hesla vám umožňuje změnit přednastavené heslo, přednastavená hodnota je Zadejte vaše nové heslo pomocí numerických tlačítek na dálkovém ovladači. Pamatujte, že vaše nové heslo musí obsahovat 4 číslice Výchozí nastavení z výroby Obr. 27 Menu výchozího nastavení z výroby je znázorněno na obr. 28. Stiskněte tlačítko CH+ nebo CH- (nahoru, dolů) pro posun a stiskněte tlačítko ENTER pro potvrzení volby. Menu výchozího nastavení z výroby vám umožňuje vrátit nastavení na výchozí hodnoty. Obr

20 4.2 Automatické ladění Menu automatického prohledávání (auto-scan) je znázorněno na obr. 29. Obr Manuální ladění Menu manuálního ladění je znázorněno na obr. 30. Před spuštěním ladění jsou nastaveny tyto možnosti: typ ladění, počáteční frekvence, koncová frekvence, šířka pásma. Jestliže se prohledává určitý rozsah frekvencí, lze nastavit počáteční a koncovou frekvenci. Použijte tlačítka CH+ nebo CH- (nahoru, dolů) pro zvolení položky a FAV- nebo FAV+ tlačítko pro změnu nastavení. Po dokončení stiskněte tlačítko ENTER a spustí se ladění. Obr

21 4.4 Informace o přijímači Systémové informace jsou znázorněny na obr. 31. Menu informací o přijímači zobrazuje verze softwaru a hardwaru. Obr Hry Menu her je znázorněno na obr. 32. K dispozici jsou tři hry: Box man, Tetris, Udeř krysu. Obr USB Tento přístroj je vybaven konektorem USB a podporuje USB 1.1. Můžete k němu připojit disk USB nebo přehrávač MP3 s rozhraním USB a přehrávat soubory MP3, MPEG4 a JPEG. Zvolte možnost USB v menu SETUP (nastavení) nebo stiskněte tlačítko SOURCE (zdroj) na dálkovém ovladači a zvolte funkci USB a přehrajte USB. Znázorněno na obr. 33. Obr

22 U S B (universal serial bus univerzální sériová sběrnice) Rozhraní USB Tento přístroj je vybaven konektorem USB 1.1, můžete připojit USB Stick nebo Audio player s rozhraním USB a přehrávat Audio soubory nebo JPEG. Maximální přenosová rychlost USB 1.1: 12 Mb/s Jak přepnout do režimu práce s USB? Stiskněte tlačítko SOURCE na dálkovém ovladači a přepněte do režimu USB. ZPĚTNÝ ODBĚR ELEKTROODPADU Informace pro uživatele k likvidaci elektrických a elektronických zařízení (z domácnosti), baterií Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu, nejbližšího sběrného místa, v Zákonu o odpadech příslušné země, v ČR č. 185/2001 Sb. v platném znění. Dále rovněž na a na internetových stránkách a (likvidace elektroodpadu), (likvidace baterií). Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Baterie se klasifikují jako nebezpečný odpad a vzhledem k jejich škodlivému vlivu na životní prostředí se v žádném případě se nesmí mísit s komunálním odpadem. Baterie odevzdejte v prodejně, kde jste je zakoupili, nebo ve sběrném dvoře v místě Vašeho trvalého bydliště. Zpětný odběr od spotřebitelů je bez nároku na úplatu za tento odběr. Firma Zásobování a.s. je registrována u společnosti Asekol s.r.o. pod číslem AK Distributor : Zásobování a.s., Chlumecká 3376, Mělník 22

23 O D S T R A Ň O V Á N Í P O T Í Ž Í Jestliže máte problémy s tímto přijímačem nebo jeho instalací, nejdříve si, prosím, pečlivě přečtěte příslušné odstavce této uživatelské příručky a její oddíl o odstraňování potíží. Problém Možná příčina Co dělat Kontrolka pohotovostního Odpojený přívodní kabel Zkontrolujte přívodní kabel stavu nesvítí Spálená pojistka Zkontrolujte pojistku Je odpojena anténa Zkontrolujte kabel antény Anténa je poškozená/ Není nalezen signál /nesprávně natočená Zkontrolujte anténu Mimo dosah digitálního signálu Ověřte u prodejce Žádný obraz a zvuk Sledujete nesprávný výstup SCART Stiskněte tlačítko DTV/VCR Naladěno na kanál digitálního teletextu Přelaďte na jiný kanál Mozaikové bloky v obraze Anténa může být nebo obraz znehybní nekompatibilní Zkontrolujte anténu Hlášení o zakódování kanálu Kanál je zakódován Zvolte alternativní kanál Zapomenutý uzamykací kód kanálu Znovu nainstalujte kanály a zrušte uzamčení kanálu Přijímač vypnutý Zapojte přijímač do zásuvky a zapněte jej Ovladač není správně nasměrován Namiřte ovladač na přední panel Žádná odezva Překážka před předním na dálkové ovládání panelem Zkontrolujte překážky Baterie dálkového ovladače jsou nesprávně vloženy Zkontrolujte směr vložení baterií Baterie v ovladači jsou vybité Vyměňte baterie dálkového ovládání Signál z antény může procházet místy, která mohou Zkuste přímé připojení Po umístění přijímače do jiné místnosti redukovat digitální signál antény nemá digitální příjem přijímaný přijímačem 23

24 T E C H N I C K É Ú D A J E Položka Přijímač Demodulace Konektory Napájení Zobrazení Dekódování Ostatní Specifi kace Rozsah frekvence VHF: 174 MHz až 230 MHz UHF: 470 MHz až 862 MHz Vstupní impedance 75 ohmů nevyváženo Hladina vstupního signálu -78 ~ -25 dbm Šířka pásma 7/8 MHz Demodulátor COFDM Modulace OFDM 2K, 8K FFT, SFN a MFN Přenášené pakety 2K/8K Ochranný interval 1/4, 1/8,1/16, 1/32 RF IN IEC samičí konektor RF LOOPTHOUGH IEC samčí konektor TV SCART Kompozitní video (CVBS), RGB, audio L/P VCR SCART Kompozitní video, audio L/P COAXIAL RCA, pro digitální audio výstup SPDIF USB pro upgrade softwaru a přehrávání MP3, MPEG4, JPEG Vstup V ~ 50/60 Hz Spotřeba 10 W max. Modul dekodéru PAL, NTSC Rozlišení 720x576 (PAL); 720x480 (NTSC) Poměr stran obrazu 4:3 (Letterbox, Pan & Scan), 16:9 Video MPEG2 Transport MP@ML Audio MPEG2 Audio Layer I a II Shoda Shoda s ETSI EN DVB-T Zvukový režim Pravý, levý, stereo 24
