1 Aktualizace studie úspor nákladů na vytápění pro objekty napojené na CZT v areálu Beseda, Rychnov u Jablonce nad Nisou Aktualizace studie úspor z vypracované firmou DESIGN 4 projekty s.r.o., Turnov Název akce: Objednatel: Aktualizace studie úspor nákladů na vytápění pro objekty napojené na CZT v areálu Beseda, Rychnov u Jablonce nad Nisou Město Rychnov u Jablonce nad Nisou, Husova 490, Rychnov u Jablonce nad Nisou, , IČ: Adresa objektů: Kotelna, zadní část objektu na parcele č. 561 Bowling, boční část objektu na parcele č. 561 Tělocvična, parcela č. 562 DPS, parcela č. 587/2 Objekty č. 5a a 5b Viladům, parcela č. 814 Objekt č. 6 vla Gertruda, parcela č. 817/1 Dodavatel: David Šašek, AK-UNIPROJEKT, U Tvrze 1454/2, Děčín VI, 40502, IČ: , Tel: , ak-uniprojekt@ .cz Stupeň:: Aktualizace studie úspor Datum: Vypracoval: David Šašek 1

2 Obsah 1. Podklady a vstupní údaje Rozsah Popis základních podmínek Navrhované varianty opatření na snížení nákladů Celkové náklady na navrhované varianty opatření Návratnost jednotlivých variant opatření Posouzení vnějších vlivů Připojitelnost na rozvody plynu Technické řešení kotelen Kotle odvod spalin a větrání Ohřev TV - zásobníky Potrubí UT Plynová přípojka - rozvody plynu Vnitřní domovní plynovod ( TPG ) Regulace Elektro Přípojka vody a kanalizace Stavební práce Zemní práce Zásady pro instalaci Materiál Uvedení do provozu Závěr doporučení varianty k provedení Přílohy: 1. Náklady na ohřev TV pro jednotlivé obyvatele DPS po odpojení z centrální kotelny Katastrální mapa se zákresem plynovodů RWE Montážní nákres komína 26 2

3 1. Podklady a vstupní údaje a) studie úspor z vypracované firmou DESIGN 4 projekty s.r.o., Turnov b) Energetický audit sportovní haly a kulturního sálu Tovární č.p. 68 z 08/2013 c) Propočet tepelných ztrát. d) Prohlídka na místě. e) Vyjádření RWE o umístění sítí. 2. Rozsah Úkolem studie je aktualizace studie úspor z vypracované firmou DESIGN 4 projekty s.r.o., Turnov včetně průzkumu a zhodnocení současného stavu tepelného hospodářství a aktualizace jednotlivých navržených opatření z původní studie úspor Situační schéma objektů v katastrální mapě Seznam budov v předmětu studie a jejich účel (dle situace obrázek č. 1 a 2) Objekt č. 1 - Prostor kotelny Technický provoz Objekt č. 2 bowling - Objekt občanské vybavenosti (restaurace) Objekt č. 3 Tělocvična Objekt občanské vybavenosti (tělocvična) Objekt č. 4 - Dům s pečovatelskou službou (DPS) Objekt občanské vybavenosti Objekt č. 5a - Vila dům č. 1 Bytový dům č. p. 839 Objekt č. 5a - Vila dům č. 2 Bytový dům č. p. 840 Objekt č. 6 - Vila dům č. 3 Bytový dům č. p

4 Obr. 2 - Letecký pohled na řešenou část Rychnova u Jablonce nad Nisou 3. Popis základních podmínek a) Popis vytápění objektů a ohřevu TV Všechny objekty jsou v současné době vytápěny centrální plynovou kotelnou objekt č.1. V kotelně, která je kotelnou II. kategorie, jsou umístěny dva plynové kotle WOLF MK-350 o celkovém výkonu 700kW. Kotle jsou osazeny dvoustupňovými tlakovými hořáky Elco EK G/F- ZV-T2 (rok instalace 2002) o celkovém výkonu kw. Maximální účinnost plynových kotlů je 92,5%, tato účinnost je udávána výrobcem kotlů (stanovena měřením ve zkušebně). Skutečná účinnost plynových kotlů je 77,3%. Skutečná účinnost je stanovená z celkového odebraného množství zemního plynu m 3 /rok a skutečného vyrobeného tepla z paliva 2 022,45 GJ. Otopná soustava je klasická teplovodní 90/70 C s nuceným oběhem topné vody. V kotelně je umístěn hlavní rozdělovač a sběrač pro 5 topných okruhů. První větev je určena pro Bowling, druhá pro tělocvičnu, třetí pro objekt DPS, čtvrtá větev vytápí jednotlivé objekty Vila domů a pátá větev byla určena pro vytápění BD Beseda (odpojeno v roce 2010). Rozvod topného média pro objekty DSP a Vila domů jsou provedeny bezkanálovým podzemním vedením předizolovaným potrubím a v jednotlivých objektech jsou předávací stanice. Ohřev teplé vody (TV) je zajištěn v objektu DPS pomocí nepřímotopných zásobníkových ohřívačů TV napojených na přívod z centrálního zdroje tepla. V objektech vila domů je ohřev TV zajištěn pomocí nepřímotopných zásobníkových ohřívačů teplé vody napojených na jednotlivé předávací stanice. Ohřev teplé vody v objektu bowlingu je zajištěn lokálními elektrickými ohřívači. Ohřev TV v objektu tělocvičny je zajištěn dvojicí elektrických zásobníkových ohřívačů teplé vody o objemu každého 160 litrů. Zdroj tepla je provozován nepřetržitě. Provoz zdroje tepla je zabezpečen vlastními pracovníky, dodávky energií, servis a ostatní služby zajišťují externí dodavatelé. Na provozování zařízení v objektu je vystavěna licence ve smyslu zákona číslo 458/1999 Sb., provozovatel je plátcem DPH. Měření tepelné energie je prováděno zástupci firmy WARMIS spol. s. r. o., hlavní měření spotřeb tepelné energie pro jednotlivé objekty je prováděno v centrální plynové kotelně a následně vyúčtováno: 4

5 Objekt Rok Jednotka Množství Jednotková cena bez DPH Celková cena bez DPH DPS č. p GJ 1 235,05 374, ,- DPS č. p. 780 rok GJ 611,10 527, ,- Hala č. p. 68 rok GJ 1041,90 373, ,- Hala č. p. 68 rok GJ 493,80 527, ,- Bowling č. p GJ nedodáno nedodáno - Vila dům, Horská č. p GJ nedodáno nedodáno - DPS č. p GJ 788,40 495, ,- Hala č. p GJ 470,00 495, ,- Bowling č. p GJ 106,85 nedodáno - Vila dům, Horská č. p GJ 215,60 nedodáno - Vila dům, Horská č. p GJ 222,10 nedodáno Vila dům, Horská č. p GJ 219,50 nedodáno - DPS č. p GJ 796,30 541, ,- Hala č. p GJ 466,60 541, ,- Energie celkem 2010 GJ 2 276, Energie celkem 2011 GJ 2 022,45 Energie hala + DPS 2012 GJ 1 262,90 Energie hala + DPS 2014 GJ 1 104, Objekt Haly č.p Měření je prováděno pomocí kompaktního měřiče tepla (fakturačního), umístěného na přívodním potrubí u centrálního rozdělovače v kotelně. V objektu je měřena pouze tepelná energie. Objekt Bowlingu č.p Měření je prováděno pomocí kompaktního měřiče tepla (fakturačního), umístěného na přívodním potrubí u centrálního rozdělovače v kotelně. V objektu je měřena pouze tepelná energie. Objekt DPS, č.p Měření tepla je prováděno pomocí několika měření, hlavní fakturační měřič tepla je umístěn v centrální kotelně umístěné ve sportovní hale. V každém bytu objektu DPS jsou na otopných tělesech umístěny poměrové měřiče tepla. Hlavní měřič teplé vody je umístěn na přívodním potrubí teplé vody vedené k nepřímotopným zásobníkům teplé vody u hlavního rozdělovače/sběrače objektu. V bytech jsou osazeny podružné měřidla na teplou i studenou vodu. Rozúčtování nákladů na vytápění a ohřev teplé vody provádí firma ISTA Česká republika s.r.o. dle poměrového rozúčtování na m 2 započitatelné podlahové plochy a skutečně spotřebovaného množství teplé vody v m 3. Rozúčtování je prováděno v souladu s normami ČSN EN 834/835 a také systémem jakosti ISO 9001:2008. Vila domy - Hlavní společné měření je umístěno v centrální kotelně, fakturační měření je prováděno ve výměníkových stanicích jednotlivých objektů. Objekt Vila dům, Horská č.p Měření je prováděno pomocí kompaktního měřiče tepla, umístěného na přívodním potrubím ve výměníkové stanici objektu. V objektu je měřena tepelná energie na vytápění a ohřev TUV. Objekt Vila dům, Horská č.p Měření je prováděno pomocí kompaktního měřiče tepla, umístěného na přívodním potrubím ve výměníkové stanici objektu. V objektu je měřena tepelná energie na vytápění a ohřev TUV. - 5

6 Objekt Vila dům, Horská č.p Měření je prováděno pomocí kompaktního měřiče tepla, umístěného na přívodním potrubím ve výměníkové stanici objektu. V objektu je měřena tepelná energie na vytápění a ohřev TUV. b) Objekt č. 1 - Kotelna Prostor kotelny je umístěn v přízemí, zadní části objektu na parcele č. 561, k. ú. Rychnov u Jablonce nad Nisou (744344). Kotelna je samostatným požárním úsekem (kotelna II. kategorie). Jedná se o jednopodlažní část objektu se světlou výškou cca 5,0 m. Úroveň podlahy je zapuštěna cca 1,0 m pod okolním terénem. Střecha nad kotelnou je plochá jednoplášťová. V kotelně jsou umístěny dva plynové kotle WOLF MK-350 o celkovém výkonu 700kW. Kotelna je napojena na veřejný STL plynovod. Regulátory tlaku s plynoměrem jsou umístěny na hranici pozemku v samostatném plynoměrovém zděném pilířku. Z plynoměrného pilířku dále pokračuje NTL potrubí pro napojení kotelny c) Objekt č.2 - Bowling Prostor bowlingu byl postaven v roce cca V roce 2004 prošel rekonstrukcí vnitřních prostor. Prostor Bowlingu je umístěn v boční části objektu na parcele č. 561, k. ú. Rychnov u Jablonce nad Nisou (744344). Jedná se o jednopodlažní obdélníkovou část objektu se světlou výškou cca 3,0 m. Střecha nad bowlingem je jednoplášťová plochá. Obvodová stěna je z cihel plných pálených tl. 500 mm. Otvorové výplně jsou z 80 % zazděny zdivem porotherm tl. 450 mm. Okenní a dveřní otvory jsou z roku 2004 plastové s izolačním dvojsklem. Vytápění je napojeno na stávající plynovou kotelnu objekt č.1. Rozvody jsou provedeny z oceli. Otopná tělesa jsou článková litinová s ručními uzavíratelnými kohouty, které na některých OT úplně chybí. Ohřev teplé vody je pomocí lokálních elektrických ohřívačů TV. Předpokládaná tepelná ztráta objektu 35,0kW. d) Objekt č.3 - Tělocvična Objekt tělocvičny byl postaven v roce cca 1960 a je rozdělen na tři propojené části: tělocvična, šatny a jednací sál. Tělocvična je umístěna na samostatné parcele č. 562, k. ú. Rychnov u Jablonce nad Nisou (744344). Jedná se o jednopodlažní objekt se světlou výškou cca 7,0 m. Obvodová stěna je z cihel plných pálených tl. 500 mm. Otvorové výplně jsou z 1/2 kovové, dvojitě zasklené a z 2/2 polykarbonátové tl. 18 mm. Jednací sál a šatny jsou umístěny v části objektu na parcele č. 561, k. ú. Rychnov u Jablonce nad Nisou (744344). Jednací sál je jednopodlažní část objektu se světlou výškou cca 7,0 m. Obvodová stěna je z cihel plných pálených tl. 500 mm cca 1/4 obvodového zdivá je zateplena kontaktním zateplovacím systémem s EPS tl. 50 mm. Střecha nad jednacím sálem je plochá jednoplášťová zateplená foukanou Izolací o tl. cca 50 mm. Otvorové výplně jsou nové plastové s dvojitým Izolačním zasklením. Prostory šaten jsou umístěny v jednopodlažní části objektu se světlou výškou cca 2,5 m. Obvodová sténaje z cihel plných pálených tl. 500 mm, sténaje zateplena kontaktním zateplovacím systémem s EPS tl. 120 mm. Střecha nad šatnami sálem je plochá jednoplášťová částečně zateplená tepelnou izolací o tl. 150 mm. Otvorové výplně jsou nové plastové s dvojitým Izolačním zasklením. Vytápění prostor je napojeno na stávající plynovou kotelnu umístěnou v objektu. Rozvody jsou provedeny z oceli. Otopná tělesa v tělocvičně jsou kombinací starých teplovzdušných konvektorů, otopných článkových litinových těles a nových deskových těles. Veškerá otopná tělesa jsou s ručními uzavíratelnými kohouty, které na některých OT úplně chybí. Otopná tělesa v jednací místnosti a šatnách jsou nová ocelová desková s ručními uzavíratelnými kohouty. 6

7 Ohřev teplé vody je pomocí dvou lokálních elektrických ohřívačů TV Dražice OKCE 160 NTR/2,2 kw o objemu každého160 litrů. Předpokládaná tepelná ztráta objektů 65,0kW. e) Objekt č.4 Dům s pečovatelskou službou Objekt DPS je umístěn na samostatné na parcele č. 587/2, k. ú. Rychnov u Jablonce nad Nisou (744344). Jedná se o dvoupodlažní nepodsklepený objekt s využitým podkrovím o celkovém rozměru 52,5 x 9,0 m. Objekt byl postaven v roce Obvodová stěna je z keramických cihel Porotherm tl. 450 mm, bez tepelné izolace. Otvorové výplně jsou dřevěné s izolačním dvojsklem. Vstupní dveře jsou dřevěné s jednoduchou dřevěnou výplní osazené do dřevěných obložkových zárubní. Objekt je zastřešen šikmou sedlovou střechou a zateplen tepelnou izolací tl. 180 mm. Vytápění DPS je napojeno pomocí předizolovaného potrubí na stávající plynovou kotelnu umístěnou v objektu sportovní haly. Ve 3.NP je umístěna výměníková stanice. Pro potřeby objektu je vytápění rozděleno na 2 samostatné větve. Veškeré vnitřní rozvody jsou provedeny z mědi. Otopná tělesa jsou ocelová desková rok Instalace Veškerá otopná tělesa jsou osazena termostatickými ventily s hlavicemi. Pro ohřev teplé vody je z výměníkové stanice vysazena samostatná větev, která je napojena na dva nepřímotopné ohřívače TV Immergas - Dražice OKC 300 NTRR/SOL o objemu 295 I, rok výroby Předpokládaná tepelná ztráta objektu 90,0kW. f) Objekt č.5a a 5b Viladům č.p. 839 a 840 (vila Božena a Jadwiga) Objekty č. p. 839 a 840 jsou umístěny na samostatné na parcele č. 814, k. ú. Rychnov u Jablonce nad Nisou (744344). Jedná se o dvoupodlažní podsklepený objekt s využitým podkrovím o celkovém rozměru 38,5 x 15,5 m. Objekt byl postaven v roce 2007 a má 20 samostatných bytových jednotek. Obvodová sténaje keramických cihel Porotherm tl. 450 mm, zateplenou kontaktním zateplovacím systémem z pěnového polystyrenu tl. 180 mm. Otvorové výplně jsou plastové s Izolačním dvojsklem. Vstupní dveře jsou plastové s Izolačním dvojsklem. Objekt je zastřešen mansardovou střechou a zateplen tepelnou izolací tl. 220 mm. Vytápění je provedeno samostatně pro každé číslo popisné objektu tj. pro 10 bytových jednotek. Systém vytápění je napojen pomocí společného předizolovaného potrubí na stávající plynovou kotelnu umístěnou v objektu sportovní haly. V 1.PP objektu je umístěna předávací stanice. Pro potřeby objektu je vytápění rozděleno na 2 samostatné větve (topení + ohřev teplé vody). Veškeré vnitřní rozvody jsou provedeny z mědi.otopná tělesa jsou ocelová desková rok instalace Veškerá otopná tělesa jsou osazena ventily s termostatickými hlavicemi. Pro ohřev teplé vody je z výměníkové stanice vysazena samostatná větev, která je napojena najeden nepřímotopný ohřívač TV AIC CL-450B o objemu 450 litrů, rok výroby Předpokládaná tepelná ztráta objektu 170,0kW. g) Objekt č.6 Viladům č.p. 841 (vila Gertruda) Objekt č. p. 841 je umístěn na samostatné na parcele č. 817/1, k. ú. Rychnov u Jablonce nad Nisou (744344). Jedná se o dvoupodlažní podsklepený objekt s využitým podkrovím o celkovém rozměru 38,5 x 15,5 m. Objekt byl postaven v roce 2007 a má 10 samostatných bytových jednotek. Obvodová stěna je keramických cihel Porotherm tl. 450 mm, zateplenou kontaktním zateplovacím systémem z pěnového polystyrenu tl. 180 mm. Otvorové výplně 7

8 jsou plastové s izolačním dvojsklem. Vstupní dveře jsou plastové s izolačním dvojsklem. Objekt je zastřešen mansardovou střechou a zateplen tepelnou izolací tl. 220 mm. Vytápění je provedeno samostatně pro celý objekt tj. pro 10 bytových jednotek. Systém vytápění je napojen pomocí společného předizolovaného potrubí na stávající plynovou kotelnu umístěnou v objektu sportovní haly. V 1. PP objektu je umístěna výměníková (předávací) stanice. Pro potřeby objektu je vytápění rozděleno na 2 samostatné větve (topení + ohřev teplé vody). Veškeré vnitřní rozvody jsou provedeny z mědi. Otopná tělesa jsou ocelová desková rok instalace Veškerá otopná tělesa jsou osazena ventily s termostatickými hlavicemi. Pro ohřev teplé vody je z výměníkové stanice vysazena samostatná větev, která je napojena najeden nepřímotopný ohřívač TV AIC CL-450B o objemu 450 litrů, rok výroby Předpokládaná tepelná ztráta objektu 80,0kW. 4. Navrhované varianty opatření na snížení nákladů Předpokládaný výkon pro zdroj (jednotlivé zdroje) vytápění: Objekt č. 2 bowling Objekt č. 3 Tělocvična Celková tepelná ztráta objektů č.2 a 3 dle EA Celková tepelná ztráta objektů č.2 a 3 dle EA po zateplení Objekt č. 4 - Dům s pečovatelskou službou (DPS) Objekt č. 5a a 5b - BD č. p. 839 a č. p. 840 Objekt č. 6 - Bytový dům č. p. 841 Celkem : 35,0kW : 65,0kW : 91,96kW : 54,29kW : 90,0kW : 170,0kW : 80,0kW : 440,0kW 4.1. Zachování stávajícího stavu vytápění soustava CZT Stávající neekonomicky využívané kotle budou odstraněny a nahrazeny novým zdrojem vytápění o celkovém výkonu 480kW. V kotelně bude umístěna kaskáda čtyř kondenzačních plynových kotlů o výkonu každého 120kW. V rámci tohoto opatření bude nutné upravit stávající rozvod ÚT od plynových kotlů ke stávajícím rozvaděčům, rozvod plynu, stávající regulační systém zdroje tepla a odvod spalin. Rozpočet - Centrální kotelna mn. Cena/jednotk Cena bez DPH u Projekt a technická příprava HZS ,00 Kč 35000,00 Kč Kotle kondenzační ks ,00 Kč ,00Kč Anuloid ks ,00 Kč 25000,00 Kč Čerpadlo kotlové a přísluš. ks ,00 Kč 32400,00Kč Pojistné armatury kpl ,00 Kč 3600,00 Kč Armatury kpl ,00Kč 4800,00 Kč Armatury kulové kpl ,0 Kč 23600,00 Kč Filtr a zpětné ventily kpl ,00 Kč 8840,00 Kč Teploměr Příslušenství ks ,00 Kč 6920,00 Kč Tlakoměr Příslušenství ks 8 456,00 Kč 3648,00Kč Plynový rozvod vnitřní kpl ,00 Kč 46200,00 Kč Uzávěr kulový, filtr, ZV, Pv, odvzdušnění, vypouštění kpl ,00 Kč 15800,00 Kč Průrazy a zavěšení kpl ,00Kč 12000,00 Kč Revize a záruční zpuštění, zkoušky kpl ,00 Kč 32000,00 Kč 8

9 Trubka UT kotelna ocel kpl ,00Kč 25600,00 Kč Trubka UT kotelna CU kpl ,00Kč 43300,00Kč Fitinky, spojky, těsnění Kpl ,00 Kč 29800,00 Kč Nosné prvky a objímky Kpl ,00Kč 4500,00Kč Kaskádový odvod spalin a vložkování kpl ,00 Kč 87600,00Kč komínového průduchu Přívod spalovacího vzduchu kpl ,00 Kč 22300,00Kč Měření a regulace / (kaskáda/nastavením) El. instalace Kpl ,00 Kč 36000,00 Kč Napojení kotelny na stávající systém + izolace kpl ,00 Kč 12000,00 Kč nátěry syntetické potrubí kpl ,00 Kč 18600,00 Kč Revize, Zkoušky Spuštění ks ,00 Kč 34000,00Kč Montáž, doprava hod HZS ,00 Kč 35200,00Kč Montáž, demontáž, doprava Plyn hod HZS ,00 Kč 17600,00 Kč Montáž, doprava Ost. hod HZS ,00 Kč 3520,00 Kč Demontáže stávajících zařízení a Kpl HZS ,00 Kč 22000,00 Kč rozvodů Celkem bez DPH ,00 Kč 4.2. Celkové zateplení objektů č. 2 bowling a č.3 - Tělocvična Provedení celkového zateplení objektů č. 2 a 3 dle Energetického auditu ze srpna 2013 se snížením tepelné ztráty objektů na 55,0kW dle informace zadavatele bude provedeno zhodnocení varianty viz energetický audit z roku Zateplení obvodových stěn a výměna vstupních dveří v objektu DPS Provedení vzhledem ke značným investičním nákladům a nízké úspoře není doporučeno Výměna otopných těles v prostoru tělocvičny Provedení výměny stávajících otopných těles v prostoru tělocvičny včetně termostatických ventilů a regulačních šroubení s provedením výpočtu nastavení regulace otopné soustavy: Celková cena : ,-Kč vzhledem ke stavu otopných těles a možné úspoře doporučujeme provedení této varianty Výměna jednoho kotle ve stávající plynové kotelně Provedení odstranění jednoho stávajícího kotle a nahrazení dvěmi kondenzačními kotli s výkonem 70,0kW každého s nutnou úpravou stávajícího rozvodu ÚT od plynových kotlů ke stávajícím rozvaděčům a stávajícímu kotli, rozvodu plynu, stávajícího regulačního systému zdroje tepla a odvodu spalin. Rozpočet Výměna jednoho kotle mn. Cena/jednotku Cena bez DPH Projekt a technická příprava HZS ,00 Kč 20000,00 Kč Kotle kondenzační ks ,00 Kč ,00Kč Anuloid ks ,00 Kč 15000,00 Kč Čerpadlo kotlové a přísluš. ks ,00 Kč 10800,00Kč Pojistné armatury kpl ,00 Kč 2600,00 Kč Armatury kpl ,00Kč 2800,00 Kč Armatury kulové kpl ,00 Kč 6600,00 Kč Filtr a zpětné ventily kpl ,00 Kč 1840,00 Kč Teploměr Příslušenství ks 8 346,00 Kč 2768,00 Kč 9

10 Tlakoměr Příslušenství ks 4 456,00 Kč 1824,00Kč Plynový rozvod vnitřní kpl ,00 Kč 16200,00 Kč Uzávěr kulový, filtr, ZV, Pv, odvzdušnění, vypouštění kpl ,00 Kč 5800,00 Kč Průrazy a zavěšení kpl ,00Kč 2000,00 Kč Revize a záruční zpuštění, zkoušky kpl ,00 Kč 5300,00 Kč Trubka UT kotelna ocel kpl ,00Kč 9600,00 Kč Trubka UT kotelna CU kpl ,00Kč 13300,00Kč Fitinky, spojky, těsnění Kpl ,00 Kč 9800,00 Kč Nosné prvky a objímky Kpl ,00Kč 1500,00Kč Kaskádový odvod spalin a vložkování kpl ,00 Kč 27600,00Kč komínového průduchu Přívod spalovacího vzduchu kpl ,00 Kč 12300,00Kč Měření a regulace / (kaskáda/nastavením) El. instalace Kpl ,00 Kč 16000,00 Kč Napojení kotelny na stávající systém + izolace kpl ,00 Kč 4800,00 Kč nátěry syntetické potrubí kpl ,00 Kč 6600,00 Kč Revize, Zkoušky Spuštění ks ,00 Kč 16000,00Kč Montáž, doprava hod HZS ,00 Kč 12320,00Kč Montáž, demontáž, doprava Plyn hod HZS ,00 Kč 3520,00 Kč Montáž, doprava Ost. hod HZS 8 352,00 Kč 2816,00 Kč Demontáže stávajících zařízení a Kpl HZS ,00 Kč 12000,00 Kč rozvodů Celkem bez DPH ,00 Kč 4.6. Vybudování nového zdroje tepla v DPS odpojení od soustavy CZT Odpojení objektu DPS od centrální soustavy tepla. Zřízení nové kotelny o celkovém výkonu do 100 kw, v podkroví objektu. Zřízení nové stl. přípojky plynu včetně regulátoru plynu a plynoměrného sloupku. Zřízení nového vnitřního rozvodu plynu. Instalace dvou plynových kotlů včetně napojení na stávající soustavu a úpravu měření a regulace. Zřízení nového odvodu spalin a přívodu spalovacího vzduchu. Rozpočet kotelna DPS mn. Cena/jednotku Cena bez DPH Projekt a technická příprava HZS ,00 Kč ,00 Kč Kotle kondenzační ks ,00 Kč ,00Kč Anuloid ks ,00 Kč 18000,00 Kč Čerpadlo kotlové a přísluš. ks ,00 Kč 10800,00Kč Pojistné armatury kpl ,00 Kč 2600,00 Kč Armatury kpl ,00Kč 2800,00 Kč Armatury kulové kpl ,00 Kč 6600,00 Kč Filtr a zpětné ventily kpl ,00 Kč 2800,00 Kč Teploměr Příslušenství ks 8 346,00 Kč 2768,00 Kč Tlakoměr Příslušenství ks 4 456,00 Kč 1824,00Kč Plynový rozvod vnitřní kpl ,00 Kč 26000,00 Kč Plyn - regulace tlaku a podzemní Plynovod 15m kpl ,00Kč 63000,00Kč plynovody HUB STL-NTL Rentgenové zkoušky svarů Jen na STL ks 1 815,00Kč 0,00 Kč Havarijní plynový el.ventil + snimač ks ,00 Kč 7524,00 Kč 10

11 Uzávěr kulový, filtr, ZV, Pv, odvzdušnění, vypouštění kpl ,00 Kč 8800,00 Kč Průrazy a zavěšení kpl ,00Kč 10000,00 Kč Revize a záruční zpuštění, zkoušky kpl ,00 Kč 12000,00 Kč Trubka UT kotelna ocel kpl ,00Kč 9600,00 Kč Trubka UT kotelna CU kpl ,00Kč 13300,00Kč Fitinky, spojky, těsnění Kpl ,00 Kč 9800,00 Kč Nosné prvky a objímky Kpl ,00Kč 2500,00Kč Kaskádový odvod spalin kpl ,00 Kč 17600,00Kč Přívod spalovacího vzduchu kpl ,00 Kč 9300,00Kč Měření a regulace / (kaskáda/nastavením) El. instalace Kpl ,00 Kč 35000,00 Kč Napojení kotelny na stávající systém + izolace kpl ,00 Kč 8000,00 Kč nátěry syntetické potrubí kpl ,00 Kč 2600,00 Kč Revize, Zkoušky Spuštění ks ,00 Kč 16000,00Kč Montáž, doprava hod HZS ,00 Kč 28160,00Kč Montáž, demontáž, doprava Plyn hod HZS ,00 Kč 14008,00 Kč Montáž, doprava Ost. hod HZS ,00 Kč 3520,00 Kč Demontáže stávajících zařízení a Kpl HZS ,00 Kč 8000,00 Kč rozvodů Celkem bez DPH ,00 Kč 4.7. Vybudování samostatných zdrojů vytápění v jednotlivých objektech odpojení od soustavy CZT Odpojení objektu DPS od centrální soustavy tepla. Zřízení nové kotelny o celkovém výkonu do 100 kw, v podkroví objektu. Zřízení nové stl. přípojky plynu včetně regulátoru plynu a plynoměrného pilířku. Zřízení nového vnitřního rozvodu plynu. Instalace dvou plynových kotlů včetně napojení na stávající soustavu a úpravu měření a regulace. Zřízení nového odvodu spalin a přívodu spalovacího vzduchu. Celkové náklady viz. odstavec 4.6.: ,-Kč Odpojení objektů Haly a Bowlingu od centrálního zdroje tepla. Zřízení nové kotelny o celkovém výkonu 60 kw vzhledem k zateplení objektu dle EA, v místě původní kotelny objektu. Demontáže stávající kotelny. Úpravy vnitřního rozvodu plynu. Instalace dvou plynových kotlů včetně napojení na stávající otopnou soustavu. Nový systém regulace a zřízení nového odvodu spalin a přívodu spalovacího vzduchu. Rozpočet Kotelna Hala a Bowling mn. Cena/jednotku Cena bez DPH Projekt a technická příprava HZS ,00 Kč 25000,00 Kč Kotle kondenzační ks ,00 Kč ,00Kč Zásobník TV přemístění úprava ks ,00Kč 7000,00Kč Anuloid Ks ,00 Kč 14400,00 Kč Čerpadlo kotlové a přísluš. Ks ,00 Kč 8800,00Kč Čerpadlo UT a přísluš. Ks ,00Kč 35800,00Kč Čerpadlo TUV nabíjecí a přísluš. Ks ,00 Kč 8140,00 Kč Čerpadlo TUV cirkulační a přísluš. Ks ,00 Kč 5800,00 Kč Expanzomaty Ks ,00 Kč 6370,00 Kč Úpravna vody BUV 150 Nerealizováno Ks ,00Kč 0,00 Kč Pojistné armatury Kpl ,00 Kč 3600,00 Kč 11

12 Armatury Kpl ,00Kč 4800,00 Kč Armatury kulové Kpl ,0 Kč 9300,00 Kč Filtr a zpětné ventily Kpl ,00 Kč 1840,00 Kč Automatický doplňovací ventil N realizováno ks 3 872,00 Kč 0,00 Kč Teploměr Příslušenství ks 8 346,00 Kč 2768,00 Kč Tlakoměr Příslušenství ks 4 456,00 Kč 1824,00Kč Plynový rozvod vnitřní kpl ,00 Kč 18000,00 Kč Plyn - regulace tlaku výměna Kpl ,00Kč 8000,00Kč regulátoru tlaku Havarijní plynový el.ventil + snimač ks ,00 Kč 7524,00 Kč Průrazy a zavěšení kpl ,00Kč 4200,00 Kč Revize a záruční zpuštění, zkoušky kpl ,00 Kč 8000,00 Kč Trubka UT kotelna ocel + rozvaděč Kpl ,00Kč 25600,00 Kč Trubka UT kotelna CU Kpl ,00Kč 13300,00Kč Fitinky, spojky, těsnění Kpl ,00 Kč 19800,00 Kč Plastová potrubí - příprava pro TV a SV včetně fitinek kpl ,00 Kč 15900,00Kč Nosné prvky a objímky Kpl ,00Kč 3100,00Kč Kaskádový odvod spalin kpl ,00 Kč 17600,00Kč Přívod spalovacího vzduchu kpl ,00 Kč 9300,00Kč Měření a regulace / (kaskáda/nastavením) / bojler El. instalace Kpl ,00 Kč 35000,00 Kč Napojení kotelny na stávající systém + izolace kpl ,00 Kč 28000,00 Kč Izolace plastová potrubí kpl ,00 Kč 4400,00 Kč nátěry syntetické (svislá bez nátěru) potrubí kpl ,00 Kč 8600,00 Kč Revize, Zkoušky Spuštění ks ,00 Kč 16000,00Kč Montáž, doprava hod HZS ,00 Kč 35200,00Kč Montáž, demontáž, doprava Plyn hod HZS ,00 Kč 17600,00 Kč Montáž, doprava Ost. hod HZS ,00 Kč 3520,00 Kč Demontáže stávajících zařízení a Kpl HZS ,00 Kč 22000,00 Kč rozvodů Celkem bez DPH ,00Kč Odpojení objektu Viladomů od centrální soustavy tepla, znamená nedodržení smlouvy Dohoda o garanci provozuschopnosti kotelny. Dle dohody je pokuta stanovena na ,- kč za každý rok od doby odpojení do až roku Pro obyvatelé Viladomů odpojení od CZT znamená zřízení nových kotelen v jednotlivých objektech. Celková pokuta za vypovězení smlouvy v roce 2015 je stanovena na Kč bez DPH Zřízení nové kotelny v objektech č.5a a 5b o celkovém výkonu 170 kw v objektu bytového domu. Demontáže stávající předávací stanice. Stl. Přípojka plynovodu, vnitřní ntl. rozvod plynu. Instalace tří plynových kotlů včetně napojení na stávající otopnou soustavu a stávající ohřev TV. Nový systém regulace a zřízení nového odvodu spalin a přívodu spalovacího vzduchu. Rozpočet kotelna objekty č.5a a 5b mn. Cena/jednotku Cena bez DPH Projekt a technická příprava HZS ,00 Kč 25000,00 Kč Kotle kondenzační ks ,00 Kč ,00Kč 12

13 Zásobník TV přemístění úprava ks ,00Kč 7000,00Kč Anuloid ks ,00 Kč 22000,00 Kč Čerpadlo kotlové a přísluš. ks ,00 Kč 16200,00Kč Čerpadlo UT a přísluš. Ks ,00Kč 35800,00Kč Čerpadlo TUV nabíjecí a přísluš. Ks ,00 Kč 8140,00 Kč Čerpadlo TUV cirkulační a přísluš. Ks ,00 Kč 5800,00 Kč Pojistné armatury kpl ,00 Kč 2600,00 Kč Armatury kpl ,00Kč 2800,00 Kč Armatury kulové kpl ,00 Kč 6600,00 Kč Filtr a zpětné ventily kpl ,00 Kč 2800,00 Kč Teploměr Příslušenství ks 8 346,00 Kč 2768,00 Kč Tlakoměr Příslušenství ks 4 456,00 Kč 1824,00Kč Plynový rozvod vnitřní kpl ,00 Kč 36000,00 Kč Plyn - regulace tlaku a podzemní Plynovod 55m kpl ,00Kč ,00Kč plynovody HUB STL-NTL Rentgenové zkoušky svarů Jen na STL ks 1 815,00Kč 0,00 Kč Havarijní plynový el.ventil + snimač ks ,00 Kč 7524,00 Kč Uzávěr kulový, filtr, ZV, Pv, odvzdušnění, vypouštění kpl ,00 Kč 8800,00 Kč Průrazy a zavěšení kpl ,00Kč 10000,00 Kč Revize a záruční zpuštění, zkoušky kpl ,00 Kč 12000,00 Kč Trubka UT kotelna ocel kpl ,00Kč 9600,00 Kč Trubka UT kotelna CU kpl ,00Kč 16300,00Kč Fitinky, spojky, těsnění Kpl ,00 Kč 10800,00 Kč Plastová potrubí - příprava pro TV a včetně fitinek kpl ,00 Kč 15900,00Kč SV Nosné prvky a objímky Kpl ,00Kč 2500,00Kč Kaskádový odvod spalin kpl ,00 Kč 12000,00Kč Přívod spalovacího vzduchu kpl ,00 Kč 9600,00Kč Komín třísložkový kpl ,00 Kč 67600,00Kč Měření a regulace / (kaskáda/nastavením) El. instalace Kpl ,00 Kč 35000,00 Kč Napojení kotelny na stávající systém + izolace kpl ,00 Kč 8000,00 Kč nátěry syntetické potrubí kpl ,00 Kč 2600,00 Kč Revize, Zkoušky Spuštění ks ,00 Kč 24000,00Kč Montáž, doprava hod HZS ,00 Kč 56320,00 Kč Montáž, demontáž, doprava Plyn hod HZS ,00 Kč 28160,00 Kč Montáž, doprava Ost. hod HZS ,00 Kč 10560,00 Kč Demontáže stávajících zařízení a Kpl HZS ,00 Kč 12000,00 Kč rozvodů Celkem bez DPH ,00 Kč Zřízení nové kotelny v objektu č.6 o celkovém výkonu 80 kw v objektu bytového domu. Demontáže stávající předávací stanice. Stl. Přípojka plynovodu, vnitřní ntl. rozvod plynu. Instalace dvou plynových kotlů včetně napojení na stávající otopnou soustavu a stávající ohřev TV. Nový systém regulace a zřízení nového odvodu spalin a přívodu spalovacího vzduchu. Rozpočet kotelna objekt č. 6 mn. Cena/jednotku Cena bez DPH Projekt a technická příprava HZS ,00 Kč 30000,00 Kč 13

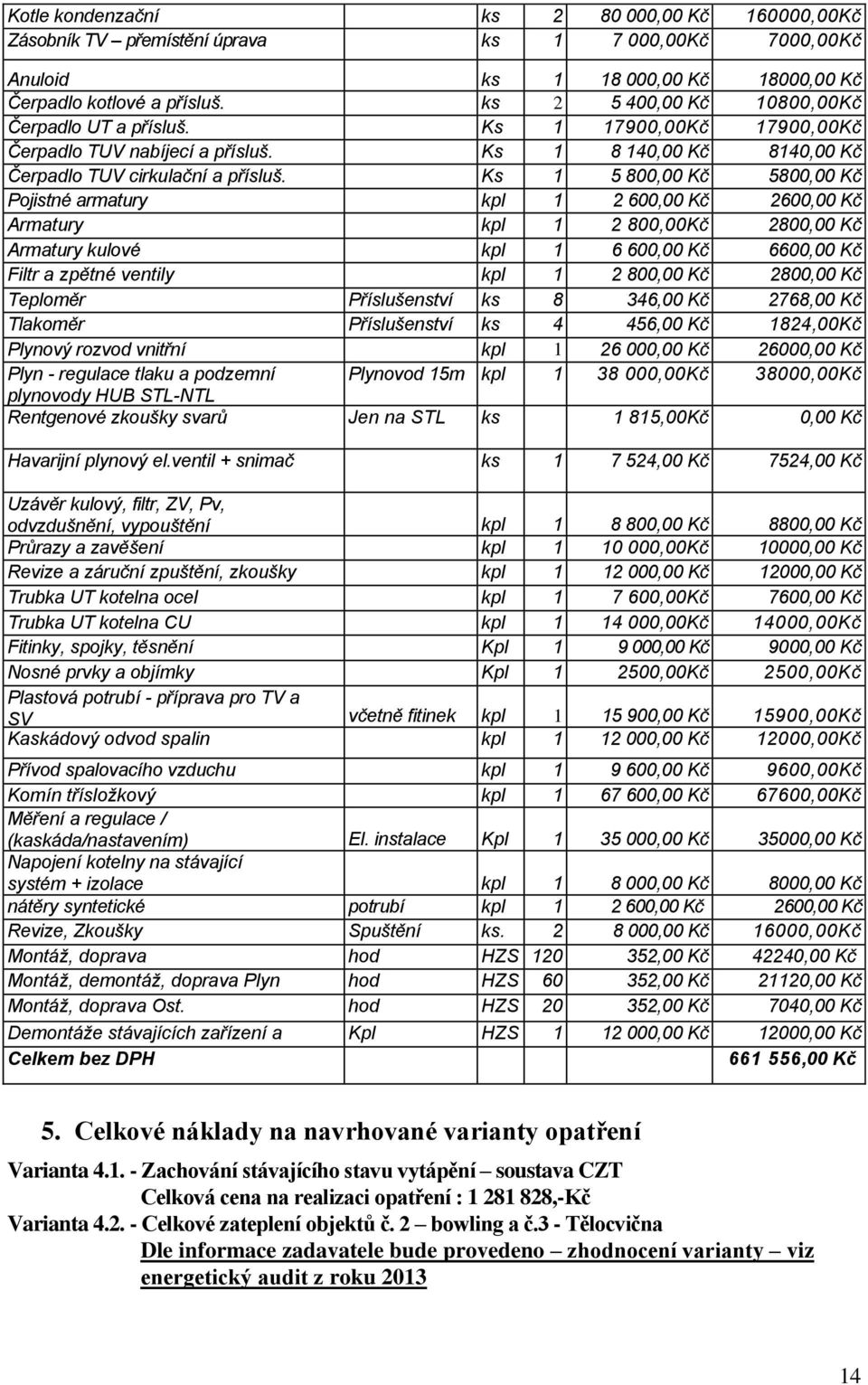

14 Kotle kondenzační ks ,00 Kč ,00Kč Zásobník TV přemístění úprava ks ,00Kč 7000,00Kč Anuloid ks ,00 Kč 18000,00 Kč Čerpadlo kotlové a přísluš. ks ,00 Kč 10800,00Kč Čerpadlo UT a přísluš. Ks ,00Kč 17900,00Kč Čerpadlo TUV nabíjecí a přísluš. Ks ,00 Kč 8140,00 Kč Čerpadlo TUV cirkulační a přísluš. Ks ,00 Kč 5800,00 Kč Pojistné armatury kpl ,00 Kč 2600,00 Kč Armatury kpl ,00Kč 2800,00 Kč Armatury kulové kpl ,00 Kč 6600,00 Kč Filtr a zpětné ventily kpl ,00 Kč 2800,00 Kč Teploměr Příslušenství ks 8 346,00 Kč 2768,00 Kč Tlakoměr Příslušenství ks 4 456,00 Kč 1824,00Kč Plynový rozvod vnitřní kpl ,00 Kč 26000,00 Kč Plyn - regulace tlaku a podzemní Plynovod 15m kpl ,00Kč 38000,00Kč plynovody HUB STL-NTL Rentgenové zkoušky svarů Jen na STL ks 1 815,00Kč 0,00 Kč Havarijní plynový el.ventil + snimač ks ,00 Kč 7524,00 Kč Uzávěr kulový, filtr, ZV, Pv, odvzdušnění, vypouštění kpl ,00 Kč 8800,00 Kč Průrazy a zavěšení kpl ,00Kč 10000,00 Kč Revize a záruční zpuštění, zkoušky kpl ,00 Kč 12000,00 Kč Trubka UT kotelna ocel kpl ,00Kč 7600,00 Kč Trubka UT kotelna CU kpl ,00Kč 14000,00Kč Fitinky, spojky, těsnění Kpl ,00 Kč 9000,00 Kč Nosné prvky a objímky Kpl ,00Kč 2500,00Kč Plastová potrubí - příprava pro TV a SV včetně fitinek kpl ,00 Kč 15900,00Kč Kaskádový odvod spalin kpl ,00 Kč 12000,00Kč Přívod spalovacího vzduchu kpl ,00 Kč 9600,00Kč Komín třísložkový kpl ,00 Kč 67600,00Kč Měření a regulace / (kaskáda/nastavením) El. instalace Kpl ,00 Kč 35000,00 Kč Napojení kotelny na stávající systém + izolace kpl ,00 Kč 8000,00 Kč nátěry syntetické potrubí kpl ,00 Kč 2600,00 Kč Revize, Zkoušky Spuštění ks ,00 Kč 16000,00Kč Montáž, doprava hod HZS ,00 Kč 42240,00 Kč Montáž, demontáž, doprava Plyn hod HZS ,00 Kč 21120,00 Kč Montáž, doprava Ost. hod HZS ,00 Kč 7040,00 Kč Demontáže stávajících zařízení a Kpl HZS ,00 Kč 12000,00 Kč rozvodů Celkem bez DPH ,00 Kč 5. Celkové náklady na navrhované varianty opatření Varianta Zachování stávajícího stavu vytápění soustava CZT Celková cena na realizaci opatření : ,-Kč Varianta Celkové zateplení objektů č. 2 bowling a č.3 - Tělocvična Dle informace zadavatele bude provedeno zhodnocení varianty viz energetický audit z roku

15 5.1. Varianta 4.3. Zateplení obvodových stěn a výměna vstupních dveří v objektu DPS Provedení vzhledem ke značným investičním nákladům a nízké úspoře není doporučeno. Varianta 4.4. Výměna těles v prostoru tělocvičny Celková cena na realizaci opatření : ,-Kč Varianta 4.5. Výměna jednoho kotle ve stávající plynové kotelně Celková cena na realizaci opatření : ,-Kč Varianta 4.6. Vybudování nového zdroje tepla v DPS Celková cena na realizaci opatření : ,-Kč Varianta 4.7. Odpojení všech budov od centrálního zdroje vytápění Varianta Vybudování nového zdroje tepla v DPS viz 4.6. Celková cena na realizaci opatření : ,-Kč Varianta Vybudování nového zdroje tepla v hale a bowlingu Celková cena na realizaci opatření : ,-Kč Varianta Odpojení objektu Viladomů od centrální soustavy tepla Smluvní pokuta rok 2015 : ,-Kč Varianta Vybudování nového zdroje tepla v objektech č. 5a a 5b Celková cena na realizaci opatření: ,-Kč Varianta Vybudování nového zdroje tepla v objektu č. 6 Celková cena na realizaci opatření: ,-Kč 6. Návratnost jednotlivých variant opatření Varianta Zachování stávajícího stavu vytápění soustava CZT Celková cena na realizaci opatření : ,-Kč Počet GJ za rok z CZT Cena GJ z CZT ,539Kč Počet GJ za rok z nových zdrojů 2022 Cena GJ z nové kotelny 527,539Kč Předpokládaná úspora kondenzační kotle 20% Roční náklady CZT Kč Roční náklady nové zdroje Kč Roční úspora při cenách Kč Investice na přestavbu Kč Návratnost investice let. 6,00 Varianta 4.5. Výměna jednoho kotle ve stávající plynové kotelně Celková cena na realizaci opatření : ,-Kč Počet GJ za rok z CZT Cena GJ z CZT ,539Kč Počet GJ za rok z nových zdrojů 2022 Cena GJ z nové kotelny 527,539Kč Předpokládaná úspora kondenzační kotle 8% Předpokládaná úspora letní provoz 10% Roční náklady CZT Kč 15

16 Roční náklady nové zdroje Roční úspora při cenách 2014 Investice na přestavbu Kč Kč Kč Návratnost investice let. 2,30 Doporučené provedení této varianty při odpojení DPS od CZT. Varianta 4.6. Vybudování nového zdroje tepla v DPS odpojení od CZT Celková cena na realizaci opatření : ,-Kč Počet GJ za rok z CZT Cena GJ z CZT ,539Kč Počet GJ za rok z nových zdrojů 611 Cena GJ z nové kotelny 420,000Kč Roční náklady CZT Roční náklady nové zdroje Roční úspora při cenách 2014 Úspora odstranění přívodního potrubí Investice na přestavbu Kč Kč Kč Kč Kč Návratnost investice let. 2,9 Do úspory tepla jsou započítány ztráty na bezkanálových rozvodech tepla, které dle výpočtu v původní studii z r. 2013, při délce rozvodu 87m jsou 3,25kW a v přívodním potrubí vedeným uvnitř nevytápěné části objektu DPS, které jsou 5,27kW(dle prohlídky objektu bylo provedeno zaizolování potrubí vedeného uvnitř budovy dle návrhu v původním posudku z roku 2013). Celková ztráta na potrubí byla vypočtena na 123,6GJ tj ,-Kč. Dle skutečnosti jsou tepelné ztráty na bezkanálovém vedení mnohonásobně vyšší. Odhadovaná ztráta na bezkanálových rozvodech se pohybuje kolem 220GJ/rok tj ,-Kč. Výraznou úsporou bude ohřev teplé vody pro jednotlivé obyvatele objektu DPS. Rozúčtování nákladů na ohřev teplé vody rok 2011: Celková cena za ohřev TV: ,40Kč Počet bytů: 25 Počet osob: 32 + pečovatelky Spotřeba teplé vody: 166,5m 3 Cena za m 3 TV: 722,60Kč (cena uvedena bez složky náklady ZN) Cena za m 3 TV včetně nákladů ZN: 1032,20Kč Celkový průměrný náklad za m 3 TV: 1212,20Kč Rozúčtování nákladů na ohřev teplé vody rok 2012: Celková cena za ohřev TV: ,90Kč Počet bytů: 25 Počet osob: 32 + pečovatelky Spotřeba teplé vody: 164,8m 3 Cena za m 3 TV: 834,50Kč (cena uvedena bez složky náklady ZN) Cena za m 3 TV včetně nákladů ZN: 1192,20Kč Celkový průměrný náklad za m 3 TV: 1425,50Kč 16

17 Po instalaci nového zdroje tepla s využitím stávajících zásobníků teplé vody o objemu 295litů je předpokládaná cena ohřevu teplé vody dle posudku z roku 2013: Celková cena za ohřev TV: ,-Kč Počet bytů: 25 Počet osob: 32 + pečovatelky Spotřeba teplé vody: 164,8m 3 Cena za m 3 TV: 932,38Kč (cena uvedena v součtu se složkou náklady ZN) Celkový průměrný náklad za m 3 TV: 1159,45Kč Průměrná úspora nákladů za m 3 TV oproti roku 2012 (1425,50Kč) je 266,05Kč. Cena dle výpočtu této aktualizace studie viz tabulka příloha č.1: Celková cena za ohřev TV: ,-Kč Počet bytů: 25 Počet osob: 32 + pečovatelky Spotřeba teplé vody: 164,8m 3 Cena za m 3 TV: 594,66Kč (cena uvedena v součtu se složkou náklady ZN) Celkový průměrný náklad za m 3 TV: 711,03Kč Průměrná úspora nákladů za m 3 TV oproti roku 2012 (1425,50Kč) je 714,47Kč. Při odpojení objektu DPS, který odebírá cca. 39 % celkové energie, by bylo pro zajištění optimálního a energeticky úsporného provozu stávající kotelny provedení opatření 4.5. výměna jednoho kotle, optimálně varianta 4.1. z důvodu značně předimenzovaného výkonu stávající kotelny. Výkony stávajících kotlů nejsou dimenzovány na tyto upravené odběry. Tato rekonstrukce vyžaduje další investiční náklady. Dle předpokladu by náklady na výměnu jednoho kotle (varianta 4.5.) byly ,- Kč bez DPH. Tato cena není započítána k investičním nákladům. Dále se dá předpokládat možné navýšení ceny pro zbylé odběratele tepelné energie o cca 10% na hodnotu 580,352,- Kč/GJ bez DPH. Jedná se pouze o předpokládané chování dodavatele tepelné energie, které bylo vypočteno na základě zvýšení spotřební i fixní složky ceny tepelné energie. Jednotková spotřební složka bude zvýšena z důvodů, že dodavatel má stanovenou cenu na základě spotřeby plynu za rok, při nižší spotřebě plynu se cena zajeden GJ zvýší. Jednotková fixní složka bude zvýšena z důvodů nákladnějšího provozu jednotlivých kotlů vč. možných oprav (pokud nebude provedena rekonstrukce stávající kotelny). Navýšení jednotkové ceny závisí samozřejmě na smluvních vztazích mezi jednotlivými odběrateli a dodavatelem tepelné energie. Dále lze také předpokládat, že nemusí dojít k žádnému navýšení jednotkové ceny tepelné energie. Varianta odpojení DPS s nutnou úpravou kotelny Počet GJ za rok z CZT Cena GJ z CZT ,539Kč Počet GJ za rok z nových zdrojů 520 Cena GJ z nové kotelny 420,000Kč Roční náklady CZT Roční náklady nové zdroje Roční úspora při cenách 2014 Úspory po provedených opatřeních dle odst a Kč Kč Kč Kč 17

18 Investice na přestavbu Kč Investice na výměnu kotle v kotelně Kč Návratnost investice let. 1,9 Varianta 4.7. Odpojení všech budov od centrálního zdroje vytápění Varianta (4.6.) Vybudování nového zdroje tepla v DPS Celková cena na realizaci opatření : ,-Kč Počet GJ za rok z CZT Cena GJ z CZT ,539Kč Počet GJ za rok z nových zdrojů 611 Cena GJ z nové kotelny 420,000Kč Roční náklady CZT Roční náklady nové zdroje Roční úspora při cenách 2014 Úspora odstranění přívodního potrubí Investice na přestavbu Kč Kč Kč Kč Kč Návratnost investice let. 2,9 Do úspory tepla jsou započítány ztráty na bezkanálových rozvodech tepla, které dle výpočtu v původní studii z r. 2013, při délce rozvodu 87m jsou 3,25kW a v přívodním potrubí vedeným uvnitř nevytápěné části objektu DPS, které jsou 5,27kW. Celková ztráta na potrubí byla vypočtena na 123,6GJ tj ,-Kč. Dle skutečnosti jsou tepelné ztráty na bezkanálovém vedení mnohonásobně vyšší. Odhadovaná ztráta na bezkanálových rozvodech se pohybuje kolem 220GJ/rok tj ,-Kč. Varianta Vybudování nového zdroje tepla v hale a bowlingu Celková cena na realizaci opatření : ,-Kč Počet GJ za rok z CZT Cena GJ z CZT ,539Kč Počet GJ za rok z nových zdrojů po 300 zateplení Cena GJ z nové kotelny 420,000Kč Roční náklady CZT Roční náklady nové zdroje Roční úspora při cenách 2014 Investice na přestavbu Kč Kč Kč Kč Návratnost investice let. 5,4 V ceně investice není započítána cena za zateplení objektů a výměna otopných těles v tělocvičně. Roční náklady z nových zdrojů jsou počítány po zateplení objektů. Varianta Vybudování nového zdroje tepla v objektech č. 5a, 5b a 6 Celková cena na realizaci opatření: ,-Kč 18

19 Počet GJ za rok z CZT Cena GJ z CZT ,539Kč Počet GJ za rok z nových zdrojů 657 Cena GJ z nové kotelny 420,000Kč Roční náklady CZT Roční náklady nové zdroje Roční úspora při cenách 2014 Investice na přestavbu Kč Kč Kč Kč Návratnost investice let. 23,0 Smluvní pokuta pro město rok 2015 : ,-Kč Do úspory tepla nebyly započítány ztráty na bezkanálových rozvodech tepla, které při použití výpočtových hodnot z původní studie z r. 2013, při délce rozvodu 200m by měly být 7,5kW a v přívodním potrubí vedeným uvnitř nevytápěných částí objektů, které jsou 3,87kW. 7. Posouzení vnějších vlivů 7.1. Emise Komín vyústěný nad střechy objektů je ve vzdálenosti více než 20 m od nejbližších obytných objektů jejich výška převyšuje vyústění komína. Navrhované kotle budou splňovat svou konstrukcí a provozním chováním požadavky normy EN297 budou CE (certifikovány). Předpokládané emise No x a CO : Normovaný emisní faktor No x třída č.5 (EN 483) Normovaný emisní faktor CO <20 mg/kwh. <15 mg/kwh. Obsah CO2 ve spalinách při max. výkonu 9,3 % Odvod spalin bude proveden nuceným kouřovodem nad střechy objektů. U tohoto zařízení není předpoklad překročení emisních limitů v oblasti Hluk Podle údajů výrobce při provozu kotlů vzniká akustický tlak : Ve vzdálenosti l m 41-46dB(A) Kotelny budou umístěny uvnitř budov. Přenosu hluku mimo objekt brání stavební konstrukce budovy. A přenosu hluku v rámci budovy brání také stavební konstrukce budovy. Případná protihluková opatření směrem stropem vzhůru budou řešena po měření hlučnosti při zkouškách a budou omezena na doplnění izolace stropu, případně stěn. Při splnění výrobcem garantované hlučnost není předpoklad obtěžování okolí ani okolních prostor hlukem. 19

20 8. Připojitelnost na rozvody plynu V okolí objektů, ve kterých se uvažuje zřízením nových plynových zdrojů vytápění, se nachází podle vyjádření RWE a zákresu sítí potrubí STL plynovodu vedoucí k okolním budovám - viz zákres sítí RWE v příloze. K objektům DPS a Viladomů bude nutné vybudovat stl. Přípojky plynovodu. Přesné místo napojení a parametry připojení budou upřesněny při jednání s RWE a dle smlouvy o připojení k distribuční soustavě. 9. Technické řešení kotelen Kotelny budou vybaveny kondenzačními plynovými kotli umístěnými v místech stávajících předávacích stanic a ve stávající kotelně. Ohřev TV bude řešen z kotlů prostřednictvím stávajících, případně nových zásobníku TV. Kotle a otopné soustavy budou zabezpečeny expanzními nádobami a pojistnými ventily. Kotelna bude řízena programovatelným ekvitermním regulátorem. Kotelny budou zásobovány plynem ze stávajících rozvodů, případně z nových STL přípojek plynu. Odvod spalin bude pomocí koaxiálních komínů nebo třísložkových fasádních komínových těles, rozvod vytápění s možností samostatné regulace a měření tepla. Rozvod bude řešen pomocí stávajících, případně nových rozdělovačů a sběračů topné vody, z nich budou napojeny stávající rozvody k tělesům ÚT. Mezi kotle a rozdělovač budou umístěny hydraulické vyrovnávače tlaku. 10. Kotle odvod spalin a větrání Kotle jsou kondenzační v provedení s uzavřenou spalovací komorou, odvod spalin a přívod spalovacího vzduchuje veden koaxiálním komínovým potrubím, případně fasádním třísložkovým komínovým tělesem nad střešní rovinu objektů. Spalovací vzduch je přiveden z venkovního prostoru v místě kolene v nosné konzole. Za všech provozních podmínek kotlů bude zajištěna intenzita větrání v objemu 0,5.hod-l ve smyslu TPG čl.6,8.3,8.4.1, a 9. Pro přívod spalovacího vzduchu bude využito koaxiálního komínového systému. Svislé části dvojitých komínu slouží jako tepelná izolace a musí být proto nahoře i dole utěsněny proti proudění vzduchu. 11. Ohřev TV - zásobníky Ohřev TV je řešen stávajícími, případně novými zásobníkovými ohřívači umístěnými u každého zdroje tepla ohřívanými z kotlů UT. 12. Potrubí UT Topným médiem je voda o teplotním spádu 75/60 C. Nové ocelové potrubí bude opatřeno tepelnou izolací a nátěrem. Odbočky musí být schopny zachytit tepelnou roztažnost potrubí proto musí být odbočky ve zdech uloženy měkce, nebo volně, tak aby byl umožněn dilatační pohyb 10 mm nahoru respektive dolu. V nejnižších místech budou osazeny vypouštěcí kohouty a nejvyšších automatické odvzdušňovací ventily. 13. Plynová přípojka - rozvody plynu. Nová Stl přípojka plynovodu a nový NTL plynovod pro objety DPS a Viladomy budou 20

21 vedeny částečně pod povrchem urovnaného terénu a komunikace a budou zakončeny na patě objektů HUP v pilířku pro HUP, regulaci a měření spotřeby plynu.ntl rozvody budou vedeny uvnitř objektů až do místa umístění nových zdrojů vytápění. Přípojka vedená pod povrchem bude z PE 32 SDR11 v zemi dle ČSN EN 12007, (případně TPG , TPG a TD ). Pro budoucí zjištění trasy PE přípojky bude před zásypem upevněn k potrubí, v jeho horní části, měděný signalizační vodič s plastovou izolací, pro uložení do země, průřezu minimálně 2,5 mm, izolace CYY (nesmí být použit vodič s izolací v barvě vyhrazené pro zemnící vodiče), rozvod plynu vedený uvnitř objektu můře být provede z Cu potrubí. Technické řešení plynovodní přípojky bude řešeno v další fázi přípravy projektu. 14. Vnitřní domovní plynovod ( TPG ) Vnitřní NTL plynovod z Cu potrubí, případně z ocelových trubek se zaručenou svařitelností dle ČSN DN 100 DN50 bude veden uvnitř objektů při stěně a pod stropem. Před spotřebiči bude plynovod zredukován na připojovací rozměr a osazen uzavírací kulový kohout (např.giacomini R 950). Pro stavbu vnitřního plynovodu budou použity trubky ocelové, případně trubky měděné dle TD Tvarovky budou z téhož materiálu jako trubky. Prostupy domovního plynovodu vnějšími obvodovou nebo vnitřními zdmi (podle TPG odst.5.2.) bude opatřen ochrannou trubkou z plynotěsného materiálu odolného proti korozi nebo bude trubka opatřena vhodnou pasivní ochranou proti korozi na vnitřním i vnějším povrchu. Trubka bude přesahovat na každém konci min.o 10 mm a bude dostatečně dimenzována pro umožnění radiálního posunu plynovodu nebo zdi. 15. Regulace Regulace kotelny bude upravena tak aby mohlo být pro topnou soustavu dosaženo konstantní teploty topné vody v letní a zimním režimu. Pro každý režim bude možné nastavit jinou teplotu. Pro tuto funkci bude využito regulace kotle. 16. Elektro Kotle, čerpadla a měřiče tepla budou zapojeny na stávající el. rozvod. Kotelny budou zapojeny na společné měření el.energie. Nová el. zapojení musí být zrevidována revizním technikem. 17. Přípojka vody a kanalizace Pro potřebu kotelny je využita stávající přípojka vody a kanalizace z přilehlých potrubí vedených v objektech. Voda pro doplňování soustavy bude napojena na stávající rozvod vody v místnosti nových zdrojů tepla, z kotelny bude odveden přepad kondenzátu z komína a z pojistných ventilů PVC potrubím DN Stavební práce Stavební práce jsou omezeny na výkopy, zásypy, povrchové úpravy po výkopech dále zavěšení nových potrubí v budovách. Vysekány budou prostupy pro hlavní potrubí. Svislé prostupy budou vybaveny plastovou chráničkou.. Všechny otvory budou po montáži začištěny maltou. Zasekání potrubí ani malby kotelny a chodeb se nepředpokládají. 21

22 19. Zemní práce Zemní práce pro případné položení plynové přípojky budou prováděny dle ČSN , speciální požadavky jsou uvedeny v technických pravidlech GAS (TPG 70201, 70204). Před zahájením zemních prací budou vytyčena všechna stávající podzemní vedení v prostoru staveniště. Šířka dna výkopu může být menší než 0,5 m (dle ČSN ) - musí být však splněna podmínka dodržení tloušťky obsypu mezi stěnou výkopu a povrchem potrubí minimálně 10 cm Dno výkopu, stejně jako podsyp, obsyp a zásyp nesmí být tvořeno zeminou s velikostí zrn větší než 8 mm a obsahující ostrý štěrk. Přednostně - kopaný písek Před uložením potrubí provede odborně způsobilý pracovník montážní organizace, za účasti stavebního dozoru a zástupce budoucího provozovatele, kontrolu dna rýhy a provedení a zhutnění podsypu. cca 30 až 40 cm nad potrubí, bude položena výstražná folie. Výška krytí plynovodu bude 0,8-1,0 m. Po uložení potrubí na dno rýhy musí být před jeho zásypem provedeno geodetické zaměření. 20. Zásady pro instalaci Montáž musí být provedena tak, aby minimálně omezila ostatní činnosti, dále musí být respektovány platné zásady bezpečnosti práce. Dodavatel je povinen při montáži dodržovat všechna ustanovení zřizovacích a bezpečnostních předpisů, stejně jakož i předpisů a TP výrobců jednotlivých komponent. Práce mohou provádět pouze osoby s patřičným oprávněním a vybavením Výstavbu, rekonstrukce a opravy plynovodů mohou provádět jen certifíkované montážní firmy, (u staveb PDS certifikované dle TPG ) vlastnící platné oprávnění příslušného rozsahu vydané ITI Praha na základě odborné způsobilosti ve smyslu zákona č. 174/68 Sb. a vyhl. ČUBP č.21/1979 Sb., ve znění pozdějších předpisů. 21. Materiál Navrhované materiály mohou být nahrazeny, pokud budou zachovány projektované rozměrové, pevnostní, montážní, izolační a tepelné vlastnosti. 22. Uvedení do provozu a) Po skončení montážních prací bude provedena tlaková, dilatační a topná zkouška. Provedena bude také výchozí revize el.zařízení na instalovanou část. b) Na odběrním zařízení plynu a přípojce plynu zajistí dodavatelská organizace před uvedením do provozu výchozí revizi. c) Spotřebič bude seřízen, vyzkoušen a zkontrolován a zprovozněn dle návodu výrobce. Oprávněná organizace seznámí provozovatele se správnou a bezpečnou obsluhou a údržbou zařízení. d) Ke spotřebiči dodá dodavatel návod k montáži, obsluze, provozu a údržbě a osvědčení o jakosti a kompletnosti. 23. Závěr doporučení varianty k provedení Z ekonomického, ekologického a tepelně technického hlediska je nejvýhodnější provedení varianty dle bodů 4.5. a 4.6. respektive varianta Varianta odpojení DPS s nutnou úpravou kotelny, kde je vypočtena návratnost investice 1,9 roku. Současně 22
