TECHNICKÝ LIST 1) Výrobek: SESTAVA COMBITOP - bez skříně 2) Typ: IVAR.COMBITOP 3) Charakteristika použití:

Transkript

1 1) Výrobek: SESTAVA COMBITOP - bez skříně 2) Typ: IVAR.COMBITOP Doporučeno pro teplotní spád radiátorového systému +75 C / +65 C 3) Charakteristika použití: Kompaktní rozdělovací a mísicí sestava pro kombinaci radiátorového a podlahového vytápění. Levá primární část umožňuje rozvod k jednotlivým otopným tělesům o vyšší teplotě. Pravá sekundární část umožňuje mísením oddělovat topnou vodu pro podlahové vytápění od vody radiátorového systému bez dalších směšovacích a regulačních komponentů a její rozvod do jednotlivých smyček podlahového vytápění, standardně pracuje na principu přimíchávání, jako regulace konstantní teploty otopné vody, Možnost modulárního ovládání teploty otopné vody podlahového vytápění elektrickým pohonem IVAR.UNIMIX SSA 31. Sestava je plně osazena základními regulačními armaturami. Ve spojení s elektrotermickými hlavicemi pro regulaci průtoku jednotlivými topnými smyčkami podlahového vytápění splňuje i ty nejvyšší požadavky na komfort regulace a s ní i spojené úspory energie. Svým kompaktním provedením se snadno instaluje a seřizuje. Sestava není vhodná pro instalace do systémů v kombinaci s nízkoteplotními zdroji tepla, jako jsou tepelná čerpadla a kondenzační kotle. Cenově zvýhodněný set bez instalační skříně. 1/14

2 4) Tabulka s objednacími kódy a základními údaji: Kód TYP ROZMĚR SPECIFIKACE OBĚHOVÉ ČERPADLO C IVAR.COMBITOP 1ʺ x EK 2+2cestný DAB.EVOSTA / C IVAR.COMBITOP 1ʺ x EK 2+3cestný DAB.EVOSTA / C IVAR.COMBITOP 1ʺ x EK 2+4cestný DAB.EVOSTA / C IVAR.COMBITOP 1ʺ x EK 2+5cestný DAB.EVOSTA / C IVAR.COMBITOP 1ʺ x EK 2+6cestný DAB.EVOSTA / C IVAR.COMBITOP 1ʺ x EK 2+7cestný DAB.EVOSTA / C IVAR.COMBITOP 1ʺ x EK 2+8cestný DAB.EVOSTA / C IVAR.COMBITOP 1ʺ x EK 2+9cestný DAB.EVOSTA / C IVAR.COMBITOP 1ʺ x EK 2+10cestný DAB.EVOSTA /130 PROVEDENÍ 3+xcestný 4+xcestný 5+xcestný 6+xcestný 7+xcestný 8+xcestný 9+xcestný 10+xcestný CENA BEZ SKŘÍNĚ Poznámka: Od výstupu 3 a více je vždy příplatek k základní ceně viz tabulka a aktuální ceník. 5) Základní technické a provozní parametry: maximální provozní tlak 10 bar maximální provozní teplota +90 C materiál niklovaná mosaz CW617N rozměr rozdělovače / sběrače 1" rozměr připojovací sestavy 1" volitelný počet výstupů rozdělovač / sběrač pro připojení topných smyček 2 10, osová vzdálenost R / S 200 mm připojovací rozměr výstupů rozdělovač / sběrač pro připojení topných smyček 3/4ʺ EK rozsah nastavení termostatické hlavice s odděleným ponorným teplotním čidlem IVAR.T 5011 od +20 C do +60 C, délka kapiláry 2 m, připojovací rozměr M 30 x 1,5, Ø sondy 11,5 m rozsah nastavení diferenčních ventilů BY-PASSu 0,2 0,6 bar oběhové čerpadlo DAB.EVOSTA /130 mm připojovací rozměr integrovaného ventilu ve sběrači M 30 x 1,5 pro instalaci elektrotermické hlavice řady IVAR.TE rozsah nastavení průtokoměru integrovaného v rozdělovači 0 5 l/min. havarijní teplota pojistného termostatu 60 C volitelný typ instalační skříně pod omítku IVAR.P-MAX nebo nástěnné IVAR.N-MAX s velikostí stanovenou dle počtu výstupů rozdělovače volitelná hloubka instalační skříně pod omítku IVAR.P-MAX mm, nástěnná IVAR.N MAX hloubka pevná 160 mm 2/14

3 6) Sestava zahrnuje: sestavu rozdělovač / sběrač primárního okruhu pro rozvod k otopným tělesům sestavu rozdělovač / sběrač sekundárního okruhu pro rozvod topných smyček podlahového vytápění, rozdělovač s regulačními průtokoměry s funkcí nastavení průtoku, uzavírání a aretace nastaveného průtoku, sběrač s integrovanými uzavíracími ventily a ručními hlavicemi s možností instalace elektrotermických hlavic oběhové čerpadlo s havarijním termostatem BY-PASS sestavu primárního okruhu s přepouštěcím ventilem, automatickými odvzdušňovacími ventily, vypouštěcími ventily a teploměrem BY-PASS sestavu sekundárního okruhu s přepouštěcím ventilem, automatickými odvzdušňovacími ventily, vypouštěcími ventily a teploměrem termostatickou hlavici s odděleným ponorným teplotním čidlem pro regulaci otopné vody na konstantní teplotu upevňovací konzoly kulové uzávěry na vstupu pro připojení na otopný systém 7) Volitelné příslušenství: svěrné šroubení pro připojení potrubí na rozdělovač / sběrač, počet v závislosti na počtu výstupů, typ v závislosti na druhu materiálu a rozměru potrubí, IVAR.TA 4420 pro potrubí ALPEX, IVAR.TP 4410 pro potrubí PEX nebo IVAR.TR 4430 pro potrubí měď elektrotermická hlavice řady IVAR.TE pro řízení průtoku v jednotlivých topných smyčkách podlahového vytápění elektrický pohon axiální IVAR.UNIMIX SSA 31 s 3polohovým řídicím signálem pro modulární ovládání termostatického ventilu ovládací termostat oběhového čerpadla IVAR.AC 614 E volitelnou instalační skříň pod omítku IVAR.P-MAX nebo nástěnnou IVAR.N-MAX IVAR.TA 4420 IVAR.TE 3040 IVAR.UNIMIX SSA 31 IVAR.AC 614 E IVAR.P-MAX IVAR.N-MAX 3/14

4 8) Technický nákres a rozměry rozdělovače / sběrače sekundárního okruhu: Kód Provedení Rozměr Skříň A C E F G H M N R S T DVP 2cestný 1" x EK P1/N /4" " DVP 3cestný 1" x EK P1/N /4" " DVP 4cestný 1" x EK P2/N /4" " DVP 5cestný 1" x EK P2/N /4" " DVP 6cestný 1" x EK P2/N /4" " DVP 7cestný 1" x EK P3/N /4" " DVP 8cestný 1" x EK P3/N /4" " DVP 9cestný 1" x EK P3/N /4" " DVP 10cestný 1" x EK P4/N /4" " DVP 11cestný 1" x EK P4/N /4" " DVP 12cestný 1" x EK P4/N /4" " /14

5 9) Hydraulické charakteristiky (výstupu) rozdělovače sekundárního okruhu: 5/14

6 10) Hydraulické charakteristiky (výstupu) sběrače sekundárního okruhu: 6/14

7 11) Hydraulické charakteristiky rozdělovače / sběrače primárního okruhu: 7/14

8 12) Technický nákres a rozměry mísicího modulu: Kód Provedení A (mm) B (mm) C (mm) D (mm) E F (mm) ČERPADLO C 2+2cestný " 130 DAB.EVOSTA / C 2+3cestný " 130 DAB.EVOSTA / C 2+4cestný " 130 DAB.EVOSTA / C 2+5cestný " 130 DAB.EVOSTA / C 2+6cestný " 130 DAB.EVOSTA / C 2+7cestný " 130 DAB.EVOSTA / C 2+8cestný " 130 DAB.EVOSTA / C 2+9cestný " 130 DAB.EVOSTA / C 2+10cestný " 130 DAB.EVOSTA /130 8/14

9 13) Hydraulické charakteristiky termostatického ventilu s hlavicí: 9/14

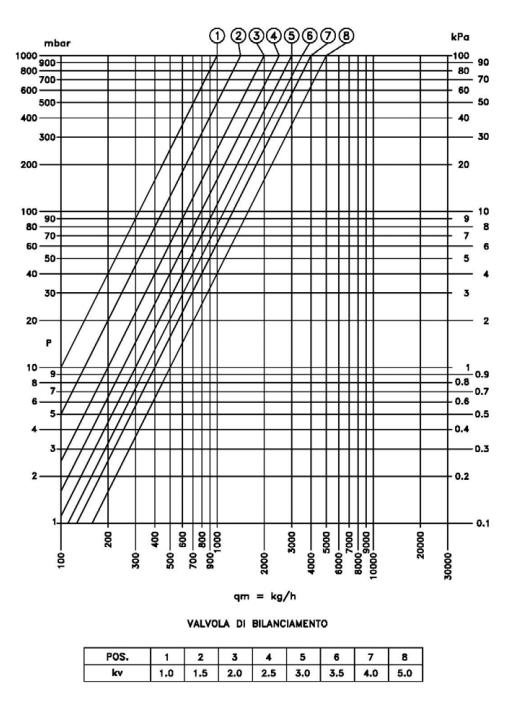

10 14) Hydraulické charakteristiky vyvažovacího ventilu: 10/14

11 15) Nastavení průtoku na regulačním šroubení s integrovaným průtokoměrem: 11/14

12 16) Popis mísicí sestavy a možnosti ovládání: MÍSICÍ MODUL Dvoucestný regulační ventil ovládaný termostatickou hlavicí nebo el. pohonem Vyvažovací ventil mísení ČERPADLOVÝ MODUL Výkonné oběhové čerpadlo s proměnlivou rychlostí otáček Kulové uzávěry integrované do šroubení čerpadla 12/14

13 17) Příklad zapojení a rozměry sestavy: COMBITOP + podlahový rozdělovač Počet vývodů podlahového vytápění L 1 (mm) COMBITOP + radiátorový + podlahový rozdělovač Radiátorové připojení Připojení vývodů podlahového topení L 2 (mm) Radiátorové připojení Připojení vývodů podlahového topení L 2 (mm) Poznámka: V případě každého dalšího vývodu (cesty) radiátorového topení je nutno k celkovému rozměru přičíst vždy 50 mm (na 1 vývod cestu). Příklad: Pokud bude mít sestava COMBITOP např. 5 cest radiátorového a 12 cest podlahového vytápění, celková šířka bude 1025 (spodní řádek tabulky) + 2 x 50 mm (za 4. a 5. cestu), tzn. celkem 1125 mm. 13/14

14 18) Poznámka: Před každým zprovozněním otopného systému, zejména při kombinaci podlahového a radiátorového vytápění, důrazně upozorňujeme na výplach celého systému dle návodu výrobce. Doporučujeme ošetření otopného systému přípravkem GEL.LONG LIFE 100. Prodejce nenese zodpovědnost za funkční závady způsobené nečistotami v systému. Mísicí sestavy IVAR.COMBITOP jsou určeny do systémů s vysokoteplotními zdroji vytápění, kde je garantován minimální teplotní spád 75 C / 65 C. Nejsou vhodné v kombinaci s nízkoteplotními zdroji, jako jsou kondenzační kotle nebo tepelná čerpadla! Při instalaci doporučujeme řešit způsob vypínání oběhového čerpadla (např. ovládacím termostatem IVAR.AC 614 E), aby nebylo v činnosti v situacích, kdy to není nezbytně nutné, např. pokles teploty otopné vody na přívodu do sestavy na hodnotu, která již negarantuje správný mísicí proces, odstavení tepelného zdroje apod. 19) Upozornění: Společnost IVAR CS spol. s r.o. si vyhrazuje právo provádět v jakémkoliv momentu a bez předchozího upozornění změny technického nebo obchodního charakteru u výrobků, uvedených v tomto technickém listu. Vzhledem k dalšímu vývoji výrobků si vyhrazujeme právo provádět technické změny nebo vylepšení bez oznámení, odchylky mezi vyobrazeními výrobků jsou možné. Informace uvedené v tomto technickém sdělení nezbavují uživatele povinnosti dodržovat platné normativy a platné technické předpisy. Dokument je chráněn autorským právem. Takto založená práva, zvláště práva překladu, rozhlasového vysílání, reprodukce fotomechanikou, nebo podobnou cestou a uložení v zařízení na zpracování dat zůstávají vyhrazena. Za tiskové chyby nebo chybné údaje nepřebíráme žádnou zodpovědnost. 14/14
