1 5/9/TCH/7 Regulátor průtoku vzduchu pro systémy s konstantním průtokem vzduchu série RN TROX AUSTRIA GmbH. tel.: organizační složka fax: Ďáblická 2 trox@trox.cz Praha 8

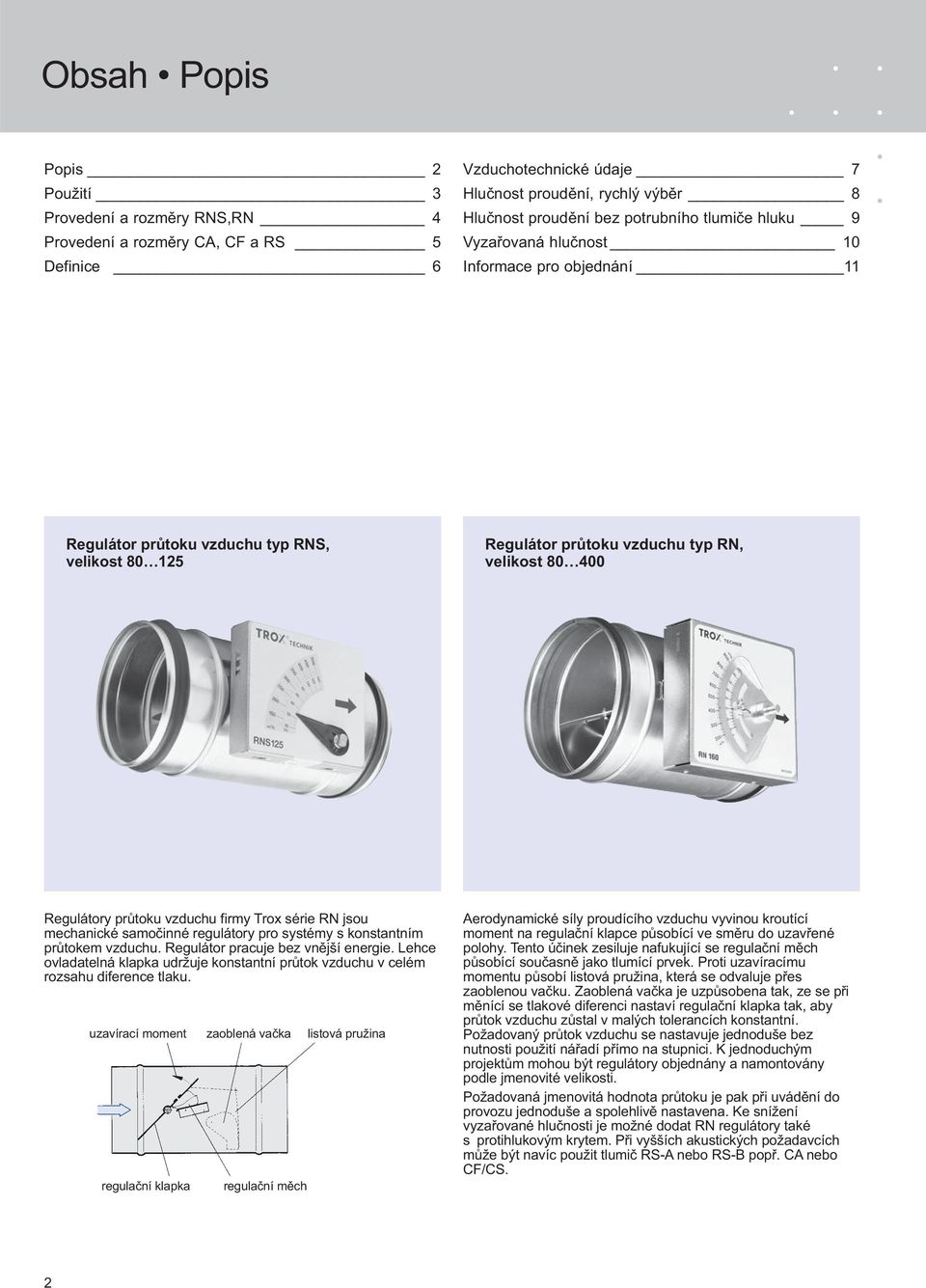

2 Obsah Popis Popis 2 Použití 3 Provedení a rozměry RNS,RN 4 Provedení a rozměry CA, CF a RS 5 Definice 6 Vzduchotechnické údaje 7 Hlučnost proudění, rychlý výběr 8 Hlučnost proudění bez potrubního tlumiče hluku 9 Vyzařovaná hlučnost 10 Informace pro objednání 11 Regulátor průtoku vzduchu typ RNS, velikost Regulátor průtoku vzduchu typ RN, velikost 400 Regulátory průtoku vzduchu firmy Trox série RN jsou mechanické samočinné regulátory pro systémy s konstantním průtokem vzduchu. Regulátor pracuje bez vnější energie. Lehce ovladatelná klapka udržuje konstantní průtok vzduchu v celém rozsahu diference tlaku. uzavírací moment zaoblená vačka listová pružina regulační klapka regulační měch Aerodynamické síly proudícího vzduchu vyvinou kroutící moment na regulační klapce působící ve směru do uzavřené polohy. Tento účinek zesiluje nafukující se regulační měch působící současně jako tlumící prvek. Proti uzavíracímu momentu působí listová pružina, která se odvaluje přes zaoblenou vačku. Zaoblená vačka je uzpůsobena tak, ze se při měnící se tlakové diferenci nastaví regulační klapka tak, aby průtok vzduchu zůstal v malých tolerancích konstantní. Požadovaný průtok vzduchu se nastavuje jednoduše bez nutnosti použití nářadí přímo na stupnici. K jednoduchým projektům mohou být regulátory objednány a namontovány podle jmenovité velikosti. Požadovaná jmenovitá hodnota průtoku je pak při uvádění do provozu jednoduše a spolehlivě nastavena. Ke snížení vyzařované hlučnosti je možné dodat RN regulátory také s protihlukovým krytem. Při vyšších akustických požadavcích může být navíc použit tlumič RS-A nebo RS-B popř. CA nebo CF/CS. 2

3 Použití Hospodárné uvedení do provozu Jediným pohybem ruky a bez předchozího měření může být nastavena žádaná hodnota průtoku vzduchu na vnějším ukazateli. Předností před tradičními škrtícími klapkami je, že se nevyžaduje žádné opakované měření ani následné seřízení kvalifikovaným montérem klimatizačního zařízení. Při změně tlaku v systému, např. otevřením nebo zavřením větve se posunou použitím škrtících klapek objemové průtoky v celém zařízení; toto však neplatí při použití regulátoru průtoku vzduchu série RNS nebo RN. Regulátor reaguje okamžitě a mění přímo postavení klapek, takže seřízený průtok vzduchu zůstane konstantní v celém rozsahu diferenčního tlaku. Pro přestavení žádané hodnoty průtoku mohou být regulátory série RN vybaveny elektrickým servopohonem. Zjednodušená montáž Na přání lze dodat břitové těsnění pro jmenovité hodnoty mezi a 400. Bez přídavného těsnícího materiálu se při minimálních montážních výdajích dosahuje vysoké vzduchotěsnosti spoje. K přípravě montáže je nutno zbavit okraje řezu potrubí otřepu a očistit nasazované konce. Předúprava břitového těsnění mazivem zjednodušuje nasunutí až k vroubku připojovacího nástavce. Doporučujeme zajistit potrubí s připojovacím nástavcem pomocí samořezných šroubů nebo vzduchotěsných trhacích nýtů, rozložených rovnoměrně po obvodě. Akustické požadavky K redukci hlučnosti proudění lze na požádání dodat kruhové tlumiče hluku CA popř. CF s 50 mm tloušťkou ve jmenovitých velikostech až 400. Regulátor průtoku vzduchu typu RN se servopohonem Regulátor průtoku vzduchu série RND 3

4 Provedení Rozměry Vlastnosti mechanický samočinný, bez vnější energie pro přiváděný i odváděný vzduch provozní teplota 10 až 50 C rozsah diferenčního tlaku 50 až 1000 Pa libovolná poloha instalace bezporuchová funkce také při nepříznivých podmínkách na vstupu a na výstupu (potřebná přímá délka proudění 1,5 D) regulační klapka lehce ovladatelná regulační měch současně jako tlumící element rozsah průtoku vzduchu 4 : 1 vysoká přesnost průtoku vzduchu nastavení průtoku vzduchu na vnější stupnici, přesnost stupnice ± 4 % mechanika regulační klapky nevyžaduje údržbu Konstrukční údaje oboustranné nástavce s prolisem pro břitové těsnění odpovídá potrubí dle DIN EN 1506 popř. DIN EN 131 (při provedení s břitovým těsněním je toto nasazeno z výroby na přání s přírubou dle DIN EN na obou stranách (neplatí u RNS) Vzduchová netěsnost skříně dle DIN EN 1751, třída A Skříň skříň a regulační klapka z ocelového pozinkovaného plechu listová pružina z nerezové oceli regulační měch z polyuretanu kluzné ložisko s PTFE kluznou plochou RNS L A 40 D a 130 RN D a 110 břitové těsnění (na přání) L 70 A břitové těsnění (na přání) Volný prostor pro přístup ke regulačním komponentům jmenovitá velikost ) n = Počet otvorů v přírubě Rozměry v mm Hmotnost v kg RNS RN přídavná L A L A hmotnost D a standardní provedení standardní provedení D a1 D 2 standardní provedení provedení standardní provedení t b n1) RNS RN RND provedení, D2, provedení D2, provedení, D2, s přírubami provedení, P1, příruba pohon P1 D2 + P1 P1 D2 D2 + P1 D2 D2 + P

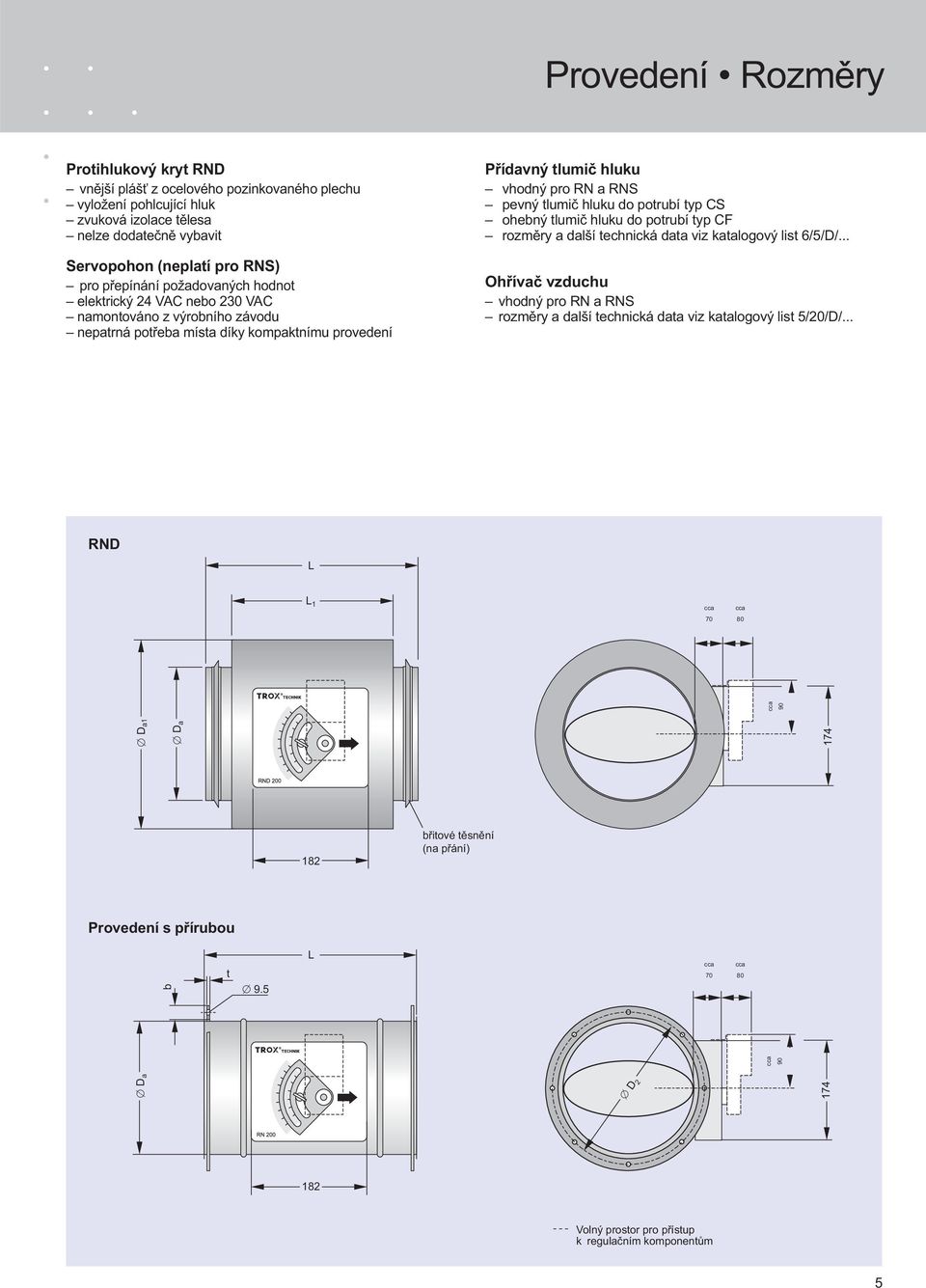

5 Provedení Rozměry Protihlukový kryt RND vnější plášť z ocelového pozinkovaného plechu vyložení pohlcující hluk zvuková izolace tělesa nelze dodatečně vybavit Servopohon (neplatí pro RNS) pro přepínání požadovaných hodnot elektrický 24 VAC nebo 230 VAC namontováno z výrobního závodu nepatrná potřeba místa díky kompaktnímu provedení Přídavný tlumič hluku vhodný pro RN a RNS pevný tlumič hluku do potrubí typ CS ohebný tlumič hluku do potrubí typ CF rozměry a další technická data viz katalogový list 6/5/D/... Ohřívač vzduchu vhodný pro RN a RNS rozměry a další technická data viz katalogový list 5/20/D/... RND L L 1 70 D a D a1 90 D a Provedení s přírubou b t L břitové těsnění (na přání) D Volný prostor pro přístup k regulačním komponentům 5

6 Rychlý vzduchotechnický a akustický výběr Systémový útlum v db / okt. dle VDI 2081 (započteno v tabulce rychlého výběru) f m v Hz ohyb útlum místnosti útlum reflexí V. Korekce pro odbočení v rozvodech vzduchu (započteno v tabulce rychlého výběru) m 3 /h l/s db na oktávu Korekce pro ostatní tlakové diference v db(a) při Δ pg = 200 Pa Δ p g v Pa db Rychlý výběr hladiny akustického tlaku v db(a) při Δ p g = 200 Pa jmenovité velikosti l/s V. m 3 /h hlučnost proudění vyzařovaná hlučnost 1) Δ p g min Δ V. L pa L pa1 L pa2 L pa3 bez s kruhovým tlumičem hluku typu CS050/CF050 tlumiče délka v mm Pa % hluku bez s proti- protihlukového hlukovým krytu krytem < 22 < < < < < < < < < < < < < < < pro hodnoty menší než 15 Ve vyzařované hlučnosti jsou započteny 4 db/okt. útlumu stropu a 5 db/okt. útlumu místnosti. 6

7 Rychlý vzduchotechnický a akustický výběr protihlukový kryt kruhový tlumič hluku CS/CF 050 útlum reflexí ve vyústi L W2 L W3 bez protihlukového krytu s protihlukovým krytem bez protihlukového L pa2 krytu s protihlukovým L pa3 krytem místnost mikrofon L pa L pa1 bez kruhového tlumiče hluku s kruhovým tlumičem hluku Definice viz strana 8 Rychlý výběr hladiny akustického tlaku v db(a) při Δ pg = 200 Pa V. hlučnost proudění vyzařovaná hlučnost 1) Δ p g min Δ V. L pa L pa1 L pa2 L pa3 jmenovité velikosti l/s m 3 /h bez s bez s kruhovým tlumičem hluku typu CS/CF 050 proti- protitlumiče délka v mm hlukového hlukovým Pa % hluku krytu krytem < < < < < < pro hodnoty menší než 15 1) Ve vyzařované hlučnosti jsou započteny 4 db/okt. útlumu stropu a 5 db/okt. útlumu místnosti. 7

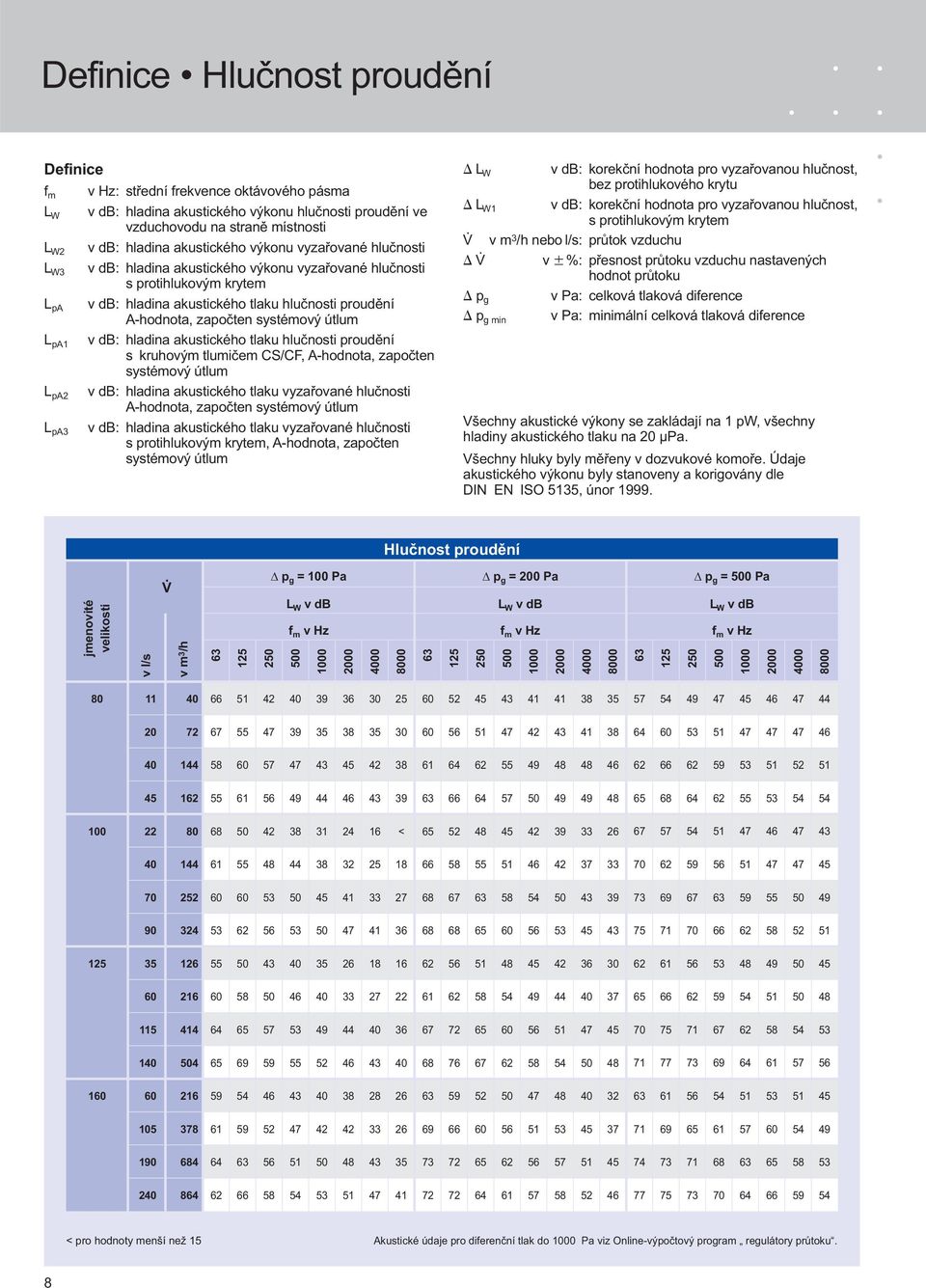

8 Definice Hlučnost proudění Definice f m v Hz: střední frekvence oktávového pásma L W v db: hladina akustického výkonu hlučnosti proudění ve vzduchovodu na straně místnosti L W2 v db: hladina akustického výkonu vyzařované hlučnosti L W3 v db: hladina akustického výkonu vyzařované hlučnosti s protihlukovým krytem L pa v db: hladina akustického tlaku hlučnosti proudění A-hodnota, započten systémový útlum L pa1 v db: hladina akustického tlaku hlučnosti proudění s kruhovým tlumičem CS/CF, A-hodnota, započten systémový útlum L pa2 v db: hladina akustického tlaku vyzařované hlučnosti A-hodnota, započten systémový útlum L pa3 v db: hladina akustického tlaku vyzařované hlučnosti s protihlukovým krytem, A-hodnota, započten systémový útlum L W v db: korekční hodnota pro vyzařovanou hlučnost, bez protihlukového krytu L W1 v db: korekční hodnota pro vyzařovanou hlučnost, s protihlukovým krytem V. v m 3 /h nebo l/s: průtok vzduchu V. v %: přesnost průtoku vzduchu nastavených hodnot průtoku p g v Pa: celková tlaková diference p g min v Pa: minimální celková tlaková diference Všechny akustické výkony se zakládají na 1 pw, všechny hladiny akustického tlaku na 20 μpa. Všechny hluky byly měřeny v dozvukové komoře. Údaje akustického výkonu byly stanoveny a korigovány dle DIN EN ISO 5135, únor Hlučnost proudění jmenovité velikosti v l/s V. v m 3 /h 63 Δ p g = 100 Pa L W v db f m v Hz Δ p g = 200 Pa L W v db f m v Hz Δ p g = 500 Pa L W v db f m v Hz < < pro hodnoty menší než 15 Akustické údaje pro diferenční tlak do 1000 Pa viz Online-výpočtový program regulátory průtoku. 8

9 Hlučnost proudění Příklad Dáno: V. max = 60 l/s popř. 216 m 3 /h p g = 100 Pa Přípustná hladina akustického tlaku v místnosti 45 db(a) Další předpoklady viz postup výpočtu Postup výpočtu Rychlý výběr: RN/ Hlučnost proudění: L pa = 45 4 = 41 db(a) Vyzařovaná hlučnost: L pa2 = 21 4 = 17 db(a) Postup výpočtu hlučnosti proudění f m L W (strana 8) Ohyb Útlum reflexí Vstupující akust. výkon Útlum místnosti A-hodnota korigovaná hladina Výsledek: L pa 38 db(a), požadavek splněn. Hlučnost proudění jmenovitá velikost v l/s V. v m 3 /h 63 Δ p g = 100 Pa L W v db f m v Hz Δ p g = 200 Pa L W v db f m v Hz Δ p g = 500 Pa L W v db f m v Hz Akustické údaje pro diferenční tlak do 1000 Pa viz Online-výpočtový program regulátory průtoku. 9

10 Vyzařovaná hlučnost Příklad Dáno: V. max = 190 l/s popř. 684 m 3 /h p g = 500 Pa Přípustná hladina akustického tlaku v místnosti 45 db(a) Další předpoklady viz postup výpočtu Postup výpočtu Rychlý výběr: RND/160 + CF050/160 x 1500 Hlučnost proudění: L pa1 = = 42 db(a) Vyzařovaná hlučnost: L pa3 = = 24 db(a) Postup výpočtu vyzařované hlučnosti f m L W (strana 8) Δ L W L W Útlum stropu Útlum místnosti A-hodnota Korigovaná hladina Výsledek: L pa3 23 db(a), požadavek splněn. Korekční hodnota pro vyzařovanou hlučnost v db umístění ΔL W / ΔL W1 jmenovitá velikost ΔL W / ΔL W1 v db, vztaženo na f m v Hz RN/RNS L W2 = L W ΔL W m Wall RN/RNS ΔL W potrubí dle DIN EN RND (s protihlukovým krytem) L W3 = L W ΔL W m RND ΔL W opláštěná izolace, zajištěno zákazníkem Korekční hodnoty pro odhad vyzařování hluku zařízení se zabudovanými regulátory typu RN jsou závislé na mnoha proměnných veličinách. To jsou např. přívodní nebo odvodní vzduch, druh potrubí (falcované trubky / potrubí nebo trouby spiro, ohebné potrubí), tvar potrubí (kruhové nebo čtyřhranné), vyzařovaná délka potrubí, izolace tlumicí hluk a stropní systémy. Udávané hodnoty jsou zprůměrovány pro všechny jmenovité hodnoty a platí pro max. šířku místnosti 6 m. Tolerance mohou činit až ± 4 db. 10

11 Informace pro objednání Struční popis * Regulátory průtoku kruhového konstrukčního tvaru pro systémy s konstantním průtokem vzduchu, mechanicky samočinné, bez cizí energie, pro přívodní a odvodní vzduch, v 8 jmenovitých velikostech, sestávají z pláště s lehce přístupnou regulační klapkou, uloženou v ložisku, regulačním měchem a s vnějším vačkovým kotoučem s listovou pružinou. Zvláštní charakteristické znaky: mechanicky samočinné, bez cizí energie regulační měch s malým třením, působící také jako tlumící prvek průtok je nastaven z vnějšku na stupnici vysoká přesnost průtoku vzduchu nezávislé na poloze a bez nároku na údržbu Regulátory v základním provedení se dodávají s nastaveným referenčním průtokem vzduchu. Nastavení požadovaného průtoku vzduchu na místě zákazníkem. Nástavce jsou vhodné pro vzduchová potrubí dle DIN EN 1506 popř. DIN EN 131, s prolisem pro břitové těsnění. Rozsah diferenčního tlaku 50 až 1000 Pa (jmenovitá velikost, 100 až 1000 Pa), rozsah průtoku vzduchu 4:1. Materiál: Skříň z ocelového pozinkovaného plechu, kluzné ložisko z umělé hmoty. Regulační měch z polyuretanu. Na přání s: servopohonem, elektrický 24 VAC nebo 230 VAC k přepínání požadovaných hodnot. Varianta přístroje s: přídavným protihlukovým krytem k redukování vyzařované hlučnosti. Sestává z 40 mm minerální vlny a vnějšího pláště z pozinkovaného ocelového plechu. Snížení vyzařované hlučnosti nejméně 7 db, účinné jen když jsou také přívodní a odvodní vzduchová potrubí opatřena opláštěnou izolací. Není možno dodatečně vybavit. * text pro standardní provedení Objednací klíč RNS RNS / 100 / Série regulátor průtoku RNS 100 jmenovitá velikost Příslušenství bez (základní provedení) žádný údaj D2 břitové těsnění Objednací klíč RN RN / 160 / / B 50 / V. min V. max Série regulátor průtoku s protihlukovým krytem RN RND Materiál základní provedení pozinkovaná ocel žádný údaj povrch opatřen práškovým lakem (RAL 7001) (neplatí pro provedení s přírubou) -P1 Provedení základní provedení na obou stranách stejný průměr, žádný údaj na obou stranách s přírubou 2) -FL jmenovitá velikost 1) bez servopohonu žádný údaj při provedení se servopohonem se se nastavují minimální a maximální požadované průtoky. 2) neplatí pro jmenovitou velikost Informace k objednání kruhového tlumiče hluku série CS/CF vezměte z katalogového listu 6/5/D/.. Příklad objednání RNS Výrobek: TROX Typ: RNS / 100 Příklad objednání RN Výrobek: TROX Typ: RN / 160 servopohon 1) výrobce druh serva příslušenství Příslušenství pro přepínání požadovaných hodnot Servopohon viz výpočtový program nebo ceník Příslušenství bez (základní provedení) žádný údaj G2 protipříruba (na obou stranách) D2 břitové těsnění 1) žádný údaj pro provedení bez servopohonu 2) nelze pro velikost Změny vyhrazeny Všechna práva vyhrazena TROX GmbH (07/2009) 11
