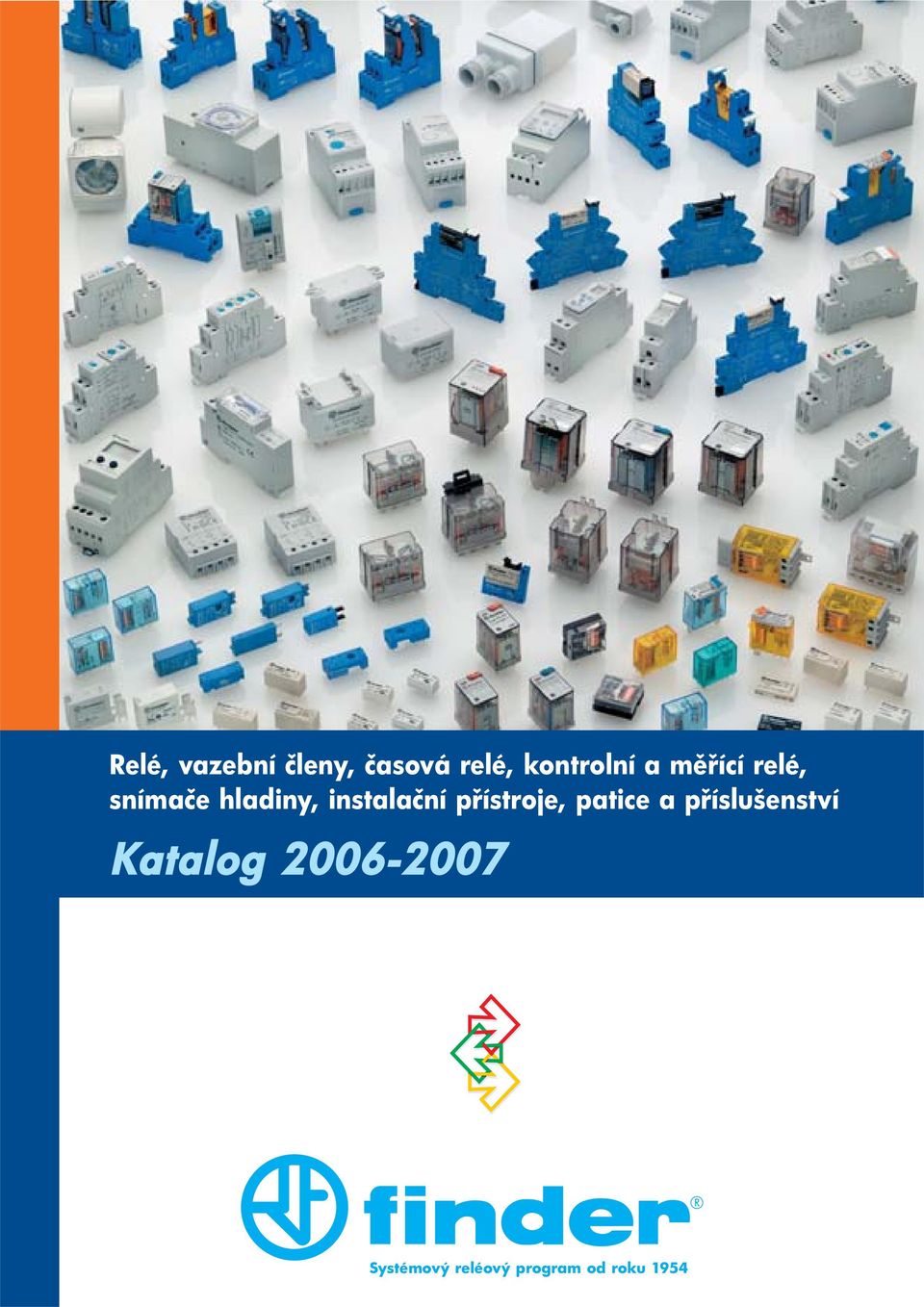

1 Relé, vazební členy, časová relé, kontrolní a m ící relé, snímače hladiny, instalační p ístroje, patice a p íslušenství Katalog Systémový reléový program od roku 954

2 S nabídkou více než provedení je Finder jeden z nejv tších výrobc relé v Evrop. relé pr myslová relé do plošných spoj relé výkonová časová relé m ící a kontrolní relé elektrom ry spínače impulsn ovládané spínače soumrakové patice a p íslušenství ISO 900 ISO firmu založil Piero Giordanino 965 otev ení závodu v Almese, Itálie 974 otev ení závodu v Sanfront, Itálie 98 vlastní výroba nástroj a výrobních za ízení 99 otev ení závodu v St. Jean de Maurienne, Francie 00 zakoupení Eichhoff Reles SL, Valencia, Špan lsko 003 otev ení logistického centra v rebur Astheim, u Frankfurt/M., N mecko výročí založení firmy 006 otev ení logistického centra v Almese, Itálie systémový reléový program od roku

3 zcela samostatní v naší klíčové činnosti zajišt ná kvalita & schválení zkušeben marketing & výzkum prodej, distribuce & poradenství zákazník konstrukce & vývoj výroba & kontrola kvality výrobní za ízení & automatizace ABS FINDER získal více schválení zkušeben než kterýkoliv výrobce relé ve sv t. Ve čty ech výrobních závodech se denn vyrábí víc než relé na výrobních za ízeních a automatech, které byly vyvinuty a postaveny týmem vlastních technik. Každý z nich je specialista v oboru výrobní technologie a pr myslové automatizace.

4 ISO 400 mweltfreundliche Produktionsprozesse RoHS Befolgung der E-Richtlinie über die Verwendung gefährlicher Stoffe

5 Obchodní sí Hlavní sídlo: Itálie, Almese (o) Dce inné společnosti: Belgie (& Lucembursko), Brazílie, N mecko, Francie, Velká Británie (& Irsko), Mexiko, Holandsko, Rakousko, Portugalsko, Rumunsko (& Moldavsko), Švédsko (& Norsko), Švýcarsko, Špan lsko, Česká republika (& Slovensko), Ma arsko, SA Obchodní zastoupení celosv tov : Albánie, Alžírsko, Argentina, Austrálie, B lorusko, Bulharsko, Kanada, Chile, Čína, Kolumbie, Chorvatsko, Dánsko, Dominikánská republika, Ekvádor, Egypt, Pob eží Slonoviny, Estonsko, Finsko, ecko, Hong Kong, Island, Indie, Indonésie, Íran, Izrael, Jordánsko, Korea, Kuvajt, Litva, Libanon, Lotyšsko, Moldavsko, Maroko, Nový Zéland, Pákistán, Paraguay, Peru, Polsko, Ruská federace, Saudská Arábie, Srbsko a Černá Hora, Singapur, Jižní Afrika, Sýrie, hajwan, hajsko, unisko, urecko, krajina, ruguay, Venezuela, Kypr

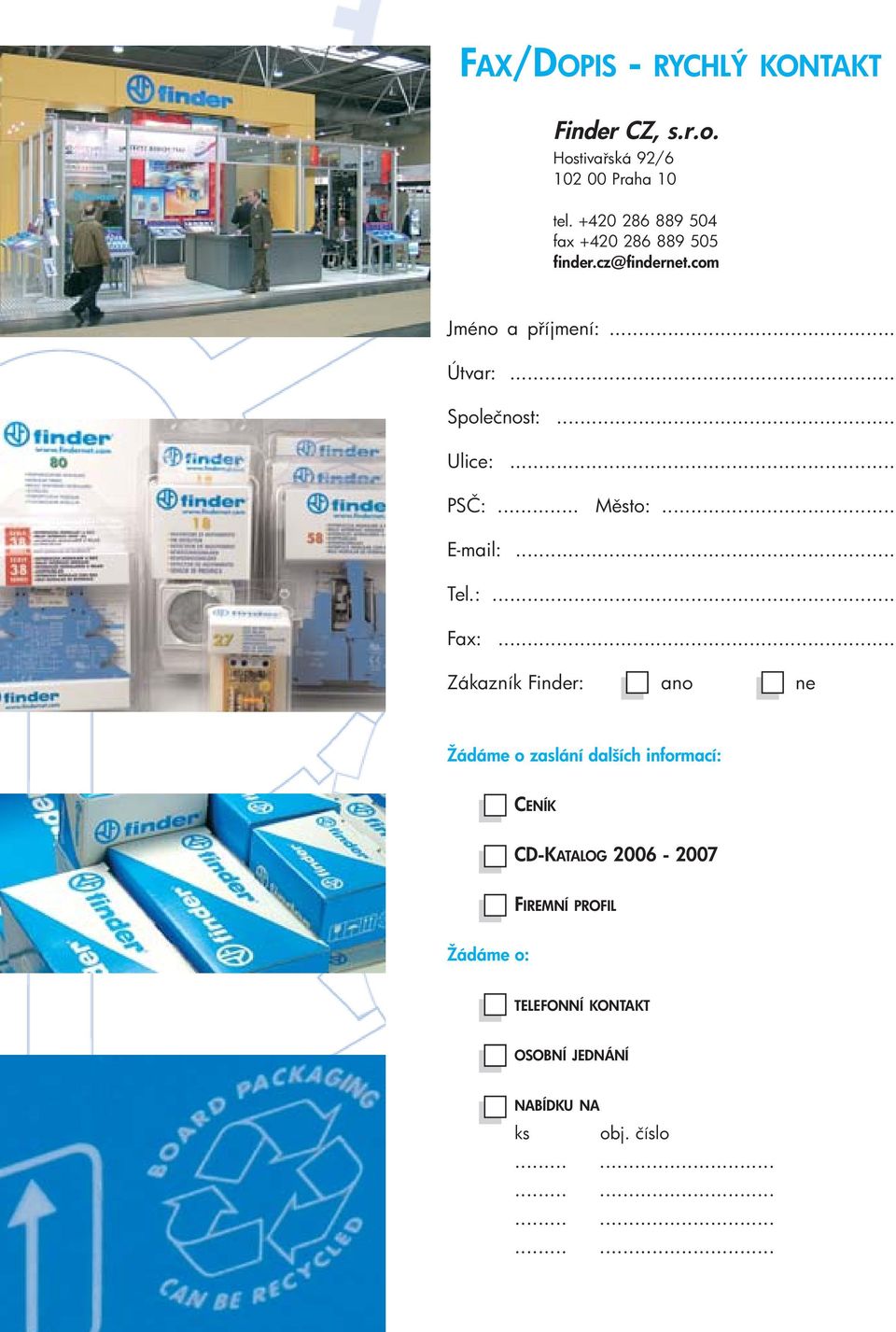

6 FAX/DOPIS - RYCHLÝ KONAK Finder CZ, s.r.o. Hostiva ská 9/ Praha 0 tel fax finder.cz@findernet.com Jméno a p íjmení:... Útvar:... Společnost:... lice:... PSČ:... M sto: el.:... Fax:... Zákazník Finder: ano ne Žádáme o zaslání dalších informací: CENÍK CD-KAALOG FIREMNÍ PROFIL Žádáme o: ELEFONNÍ KONAK OSOBNÍ JEDNÁNÍ NABÍDK NA ks obj. číslo

7 Obsah ada strana Relé DIL, A ada strana 3 Relé miniaturní do PS, 6 A ada strana 7 Relé úzké na DIN-lištu / do PS, 0, A ada strana Patice a p íslušenství ada strana 85 Relé pr myslové, 6-0 A ada strana 9 Patice a p íslušenství ada strana 97 Relé výkonové, 6 A ada strana 04 Patice a p íslušenství ada strana 07 Relé výkonové, 0-30 A ada strana 5 Relé do PS, 0 A ada strana Relé výkonové, 30 A ada strana 9 Relé na DIN-lištu / do PS, A ada strana 6 Patice a p íslušenství ada strana 33 Relé nízké do PS, A ada 93, strana 36 Patice a p íslušenství ada strana 39 Relé nízké do PS, 0-6 A 95 ada strana 4 Patice a p íslušenství ada strana 43 Relé na DIN-lištu / do PS, 6-0 A ada strana 46 Patice a p íslušenství ada strana 5 P epínač auto-off-on, 0 A ada strana 7 Vazební člen, 0, A ada strana 7 Vazební člen, A ada strana 53 Relé do PS, 6 A ada strana 33 Vazební člen, A ada strana 57 Relé pr myslové miniaturní na DIN-lištu 8-6 A ada strana 6 Patice a p íslušenství ada strana 65 Relé pr myslové miniaturní, 7-0 A ada strana 70 Patice a p íslušenství ada strana 77 Relé výkonové miniaturní, A ada strana 83 Patice a p íslušenství ada 4C strana 4 Vazební člen, A ada strana 47 Vazební člen, 7-0 A ada strana 5 Vazební člen, 7-0 A

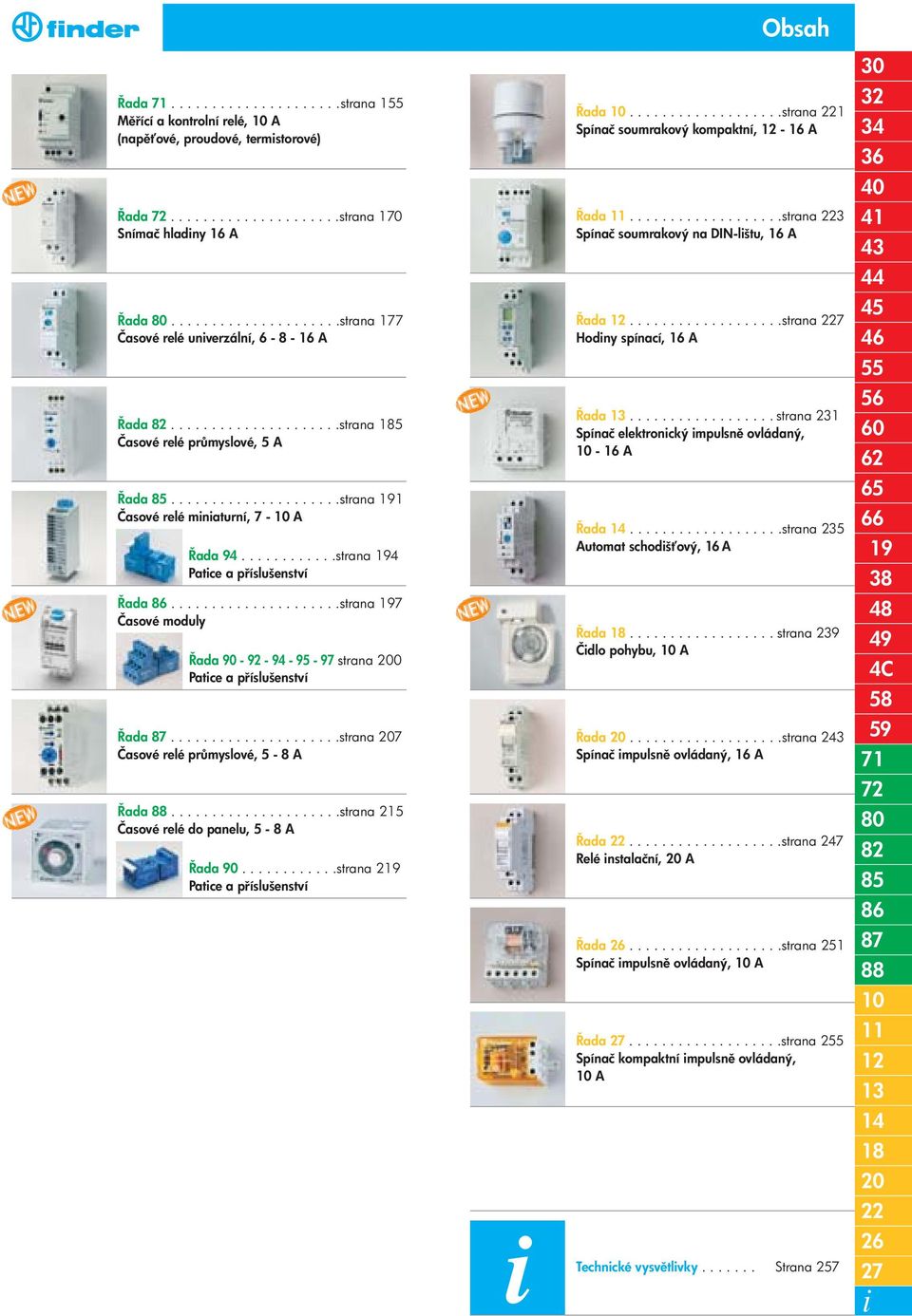

8 ada strana 55 M ící a kontrolní relé, 0 A (nap ové, proudové, termistorové) ada strana 70 Snímač hladiny 6 A ada strana 77 Časové relé univerzální, A ada strana 85 Časové relé pr myslové, 5 A ada strana 9 Časové relé miniaturní, 7-0 A ada strana 94 Patice a p íslušenství ada strana 97 Časové moduly ada strana 00 Patice a p íslušenství ada strana 07 Časové relé pr myslové, 5-8 A ada strana 5 Časové relé do panelu, 5-8 A ada strana 9 Patice a p íslušenství i Obsah ada strana Spínač soumrakový kompaktní, - 6 A ada strana 3 Spínač soumrakový na DIN-lištu, 6 A ada strana 7 Hodiny spínací, 6 A ada strana 3 Spínač elektronický impulsn ovládaný, 0-6 A ada strana 35 Automat schodiš ový, 6 A ada strana 39 Čidlo pohybu, 0 A ada strana 43 Spínač impulsn ovládaný, 6 A ada strana 47 Relé instalační, 0 A ada strana 5 Spínač impulsn ovládaný, 0 A ada strana 55 Spínač kompaktní impulsn ovládaný, 0 A echnické vysv tlivky Strana C i

9 ada 30 - Relé DIL, A 30 malé relé pro nízké proudy v provedení DIL - P - AgNi kontakty tvrd zlacené (5 µm) - cívka se zvýšenou citlivostí 00 mw nebo 400 mw - nepolarizované relé - reléové krytí R III (mytí odolné) - 0,3 x 0, x,4 (d x š x v) mm - zvýšená citlivost cívky, p íkon 00 mw - do PS - normální citlivost cívky, p íkon 400 mw - do PS pohled ze strany vývod pohled ze strany vývod Kontakty Počet kontakt Max. trvalý proud / max. spínaný proud A Jmenovité nap tí / max. spínané nap tí V AC AC max. spínaný výkon VA AC5 max. spínaný výkon (30 V AC) VA AC3 zát ž, fázový motor (30 V AC) kw DC max. spínaný proud (30/0/0 V DC) A Min. spínaný výkon mw (V/mA) Standardní materiál kontakt Cívka Jmenovité nap tí ( N ) V AC (50/60 Hz) V DC Jmenovitý p íkon DC W Pracovní rozsah AC (50 Hz) DC P ídržné nap tí AC/DC Nap tí odpadu AC/DC Mechanická životnost AC/DC počet sepnutí Elektrická životnost AC počet sepnutí Doba p ítahu / odpadu ms Nap ová pevnost cívka/kontaktní sada (,/50µs) kv Nap ová pevnost rozepnutých kontakt V AC eplota okolí C Reléové krytí Schválení zkušeben (podrobnosti na vyžádání) P P /3 /3 5/50 5/ /0,3/ /0,3/ 0 (0,/) 0 (0,/) AgNi + Au (5 µm) AgNi + Au (5 µm) , 0,4 (0,7,5) N (0,7,3) N /0,35 N /0,35 N /0,05 N /0,05 N /0 0 6 / / 6/,5, R III R III

10 30 Objednací kód ada 30 - Relé DIL, A P íklad: ada 30, relé DIL do PS, P/ A, nap tí cívky se zvýšenou citlivostí V DC 3 0 A B C D ada typ = do PS počet kontakt = P, A buzení cívky 7 = DC, zvýšená citlivost, p íkon 00 mw 9 = DC, p íkon 400 mw jmenovité nap tí cívky A: materiál kontakt 0 = AgNi + Au (5 µm) B: druh kontakt 0 = P D: provedení 0 = mytí odolné (R III) C: možnosti 0 = výrobní linka 0 = výrobní linka Izolační vlastnosti podle ČSN EN 680-:004 Zkušební izolační nap tí V 5 50 Zkušební rázové nap tí kv,, Stupe znečišt ní Kategorie p ep tí I I Nap ová pevnost kontaktní sada/cívka (,/50 µs) kv,5 Nap ová pevnost rozepnutých kontakt V AC 750 Nap ová pevnost mezi kontaktními sadami V AC.500 Další údaje Doba odskakování p i spínání: Z/R ms /3 Odolnost vibracím (0...55) Hz, max. ± mm: Z/R g/g 0/0 Odolnost ráz m g 6 Vyza ování tepla do okolí bez proudu kontakty W 0, (30..7) 0,4 (30..9) p i proudu kontakty W 0,4 (30..7) 0,6 (30..9) Doporučená vzdálenost mezi relé na PS mm 5 Cívka DC provedení (citlivá cívka, p íkon 00 mw) Jmenovnité Kód Pracovní rozsah Odpor Proud nap tí cívky N min max R I V V V Ω ma ,7 7, ,5 9, ,7 3, , , , , DC provedení (p íkon 400 mw) Jmenovnité Kód Pracovní rozsah Odpor Proud nap tí cívky N min max R I V V V Ω ma ,5 7, , 9, ,3 4, ,4 8, ,8 37, ,6 75, ,3 R30 - pracovní rozsah DC cívek.5 N okolní teplota ( C) - max. p ípustné nap tí cívky - spoušt cí nap tí p i teplot cívky rovné okolní teplot

11 ada 3 - Relé miniaturní do PS, 6 A malé výkonové relé v provedení DIL - P nebo Z - cívka se zvýšenou citlivostí, 00 mw - 5 kv (,/50 µs) mezi cívkou a kontaktní sadou - základní izolace dle ČSN EN 680-:004 - reléové krytí R III (mytí odolné) - varianta s kontakty bez Cd - 0,3 x 0, x 0,7 (d x š x v) mm - P / 6 A - do PS 3.-x000 - Z / 6 A - do PS 3.-x Ø Ø.. Ø Ø pohled ze strany vývod pohled ze strany vývod Kontakty Počet kontakt Max. trvalý proud / max. spínaný proud A Jmenovité nap tí / max. spínané nap tí V AC AC max. spínaný výkon VA AC5 max. spínaný výkon (30 V AC) VA AC3 zát ž, fázový motor (30 V AC) kw DC max. spínaný proud (30/0/0 V DC) A Min. spínaný výkon mw (V/mA) Standardní materiál kontakt Cívka Jmenovité nap tí ( N ) V AC (50/60 Hz) V DC Jmenovitý p íkon DC W Pracovní rozsah AC (50 Hz) DC P ídržné nap tí AC/DC Nap tí odpadu AC/DC Mechanická životnost AC/DC počet sepnutí Elektrická životnost AC počet sepnutí Doba p ítahu / odpadu ms Nap ová pevnost cívka/kontaktní sada (,/50µs) kv Nap ová pevnost rozepnutých kontakt V AC eplota okolí C Reléové krytí Schválení zkušeben (podrobnosti na vyžádání) P P 6/5 6/5 50/400 50/ ,85 0,85 3/0,35/0, 3/0,35/0, 500 (0/5) 500 (0/5) AgCdO AgCdO , 0, (0,78...,5) N (0,78...,5) N /0,4 N /0,4 N /0, N /0, N /0 0 6 / /4 6/ R III R III 3

12 ada 3 - Relé miniaturní do PS, 6 A Objednací kód 3 P íklad: ada 3, relé miniaturní do PS, Z/6 A, nap tí cívky 4 V DC 3 A B C D ada typ = do PS počet kontakt = P nebo Z, 6 A buzení cívky 7 = DC, zvýšená citlivost, p íkon 00 mw jmenovité nap tí cívky A: materiál kontakt = AgCdO 4 = AgSnO B: druh kontakt 0 = P 3 = Z D: provedení 0 = mytí odolné (R III) C: možnosti 0 = neobsazeno p ednostní provedení tišt na tučn možná provedení jen výb rem A, B, C, D yp Cívka A B C D 3. DC citlivá Izolační vlastnosti podle ČSN EN 680-:004 Zkušební izolační nap tí V 50 Zkušební rázové nap tí kv 4 Stupe znečišt ní Kategorie p ep tí III Nap ová pevnost kontaktní sada/cívka (,/50µs) kv 5 Nap ová pevnost rozepnutých kontakt V AC.000 EMC odolnost rušení BRS: (5 50)ns, 5 khz, na ČSN EN t ída 4 (4 kv) SRGE: (,/50 µs), na ČSN EN t ída 3 ( kv) Další údaje Doba odskakování p i spínání: Z/R ms /0 (pro P) / (pro Z) Odolnost vibracím (0...55) Hz, max.+- mm: Z/R g/g 0/0 (pro P) 0/ (pro Z) Odolnost ráz m g 0 Vyza ování tepla do okolí bez proudu kontakty W 0, p i proudu kontakty W 0,5 Doporučená vzdálenost mezi relé na PS mm 5 4

13 ada 3 - Relé miniaturní do PS, 6 A Kontakty F 3 - elektrická životnost p i AC H 3 - spínací schopnost p i DC počet sepnutí 0 6 odporová zát ž - cosϕ = induktivní zát ž - cosϕ = 0,4 DC-spínaný proud (A) spínaný proud (A) DC spínané nap tí (V) p i ohmické zát ži (DC) a pro bod proudu a nap tí pod k ivkou m že být elektrická životnost sepnutí p i induktivní zát ži (DC3) je zapojena ochranná dioda paraleln k zát ži; upozorn ní: doba odpadu se prodlužuje Cívka DC provedení Jmenovnité Kód Pracovní rozsah Odpor Proud nap tí cívky N min max R I V V V Ω ma ,9 7, , , , , R 3 - pracovní rozsah DC cívek N okolní teplota ( C) - max. p ípustné nap tí cívky - spoušt cí nap tí p i teplot cívky rovné okolní 5

14

15 5 ada 34 - Relé úzké na DIN-lištu / do PS, 6 A 5 mm úzké sí ové relé - DC cívka se zvýšenou citlivostí (70 mw) - AC/DC ovládání pomocí patice - bezpečné odd lení podle ČSN EN 5078 mezi cívkou a kontaktní sadou - 6 kv (,/50 µs), vzdušná vzdálenost i povrchová cesta 8 mm - patice se šroubovými a bezešroubovými svorkami - 8 x 5 x 5 (d x š x v) mm velmi úzké, 5 mm - na DIN-lištu pomocí patice ady pohled ze strany vývod Kontakty Počet kontakt Max. trvalý proud / max. spínaný proud A Jmenovité nap tí / max. spínané nap tí V AC AC max. spínaný výkon VA AC5 max. spínaný výkon (30 V AC) VA AC3 zát ž, fázový motor (30 V AC) kw DC max. spínaný proud (30/0/0 V DC) A Min. spínaný výkon mw (V/mA) Standardní materiál kontakt Cívka Jmenovité nap tí ( N ) V AC (50/60 Hz) V DC Jmenovitý p íkon AC/DC W Pracovní rozsah AC (50 Hz) DC P ídržné nap tí AC/DC Nap tí odpadu AC/DC Mechanická životnost AC/DC počet sepnutí Elektrická životnost AC počet sepnutí Doba p ítahu / odpadu ms Nap ová pevnost cívka/kontaktní sada (,/50µs) kv Nap ová pevnost rozepnutých kontakt V AC eplota okolí C Reléové krytí Schválení zkušeben (podrobnosti na vyžádání) P 6/0 50/ ,85 6/0,/0, 500 (/0) AgNi /0,7 (0.7,5) N /0,4 N /0,05 N / / R II 7

16 ada 34 - Relé úzké SSR na DIN-lištu / do PS, 0, - A mm úzké polovodičové relé - pro spínání DC nebo AC výkon bez opalování materiálu kontakt - vysoká četnost spínání - krátká doba sepnutí a doba odpadu - bezhlučné spínání - AC/DC ovládání pomocí patice -,5 kv odolnost vstupního a výstupního obvodu - reléové krytí R III (mytí odolné) - patice se šroubovými i bezešroubovými svorkami - 8 x 5 x 5,5 (d x š x v) mm - výstupní obvod A / 4 V DC - výstupní obvod 0, A / 48 V DC - výstupní obvod A / 40 V AC A A vstup výstup vstup výstup - + ~ ~ vstup výstup pohled ze strany vývod pohled ze strany vývod pohled ze strany vývod Výstupní obvod Výstup Max. trvalý proud / max. spínaný proud (0 ms) A Jmenovité nap tí / max. záv rné nap tí V Nap ový rozsah spínaného výkonu V Min. spínaný proud ma Max. zbytkový proud p i 55 C ma Max. nap tí odpadu p i 0 C a jmen. proudu V Vstupní obvod Jmenovité nap tí ( N ) V DC Pracovní rozsah V DC Ovládací proud ma Nap tí odpadu V DC Odpor vstupního obvodu p i N Ω Doba sepnutí / doba odpadu* ms Nap ová pevnost vstupní/výstupní obvod V eplota okolí * C Reléové krytí Schválení zkušeben (podrobnosti na vyžádání) Z Z Z /0 0,/0,5 /40 (4/33)DC (48/60)DC (40/75)AC (,5...4)DC (,5...48)DC (...40)AC 0,05 0,00 0,00,5 0,, , , ,/0,3 0,0/0, / R III R III R III * Doba sepnutí, doba odpadu a teplota okolí se vztahují na p ímé použití na plošném spoji nebo patici pro plošný spoj 93.. P i použití patice 93.0 a 93.5 platí hodnoty uvedené pro vazební člen ady 38. 8

17 ada 34 - Relé úzké na DIN-lištu / do PS, 0, A Objednací kód elektromechanické relé P íklad: ada 34, relé úzké elektromechanické, P, jmenovité nap tí cívky 4 V DC A B C D ada typ 5 = elektromechanické relé počet kontakt = P, 6 A buzení cívky 7 = DC, zvýšená citlivost, p íkon 70 mw jmenovité nap tí cívky A: materiál kontakt 0 = AgNi 4 = AgSnO 5 = AgNi + Au (5 µm) B: druh kontakt 0 = P 3 = Z D: provedení 0 = stojaté, tavidl m odolné (R II) 9 = ležaté, tavidl m odolné (R II) C: možnosti = neobsazeno p ednostní provedení tišt na tučn možná provedení jen výb rem A, B, C, D yp Cívka A B C D 34.5 DC citlivá DC citlivá polovodičové relé (SSR) P íklad: ada 34, relé úzké SSR, výstupní obvod A/4 V DC, vstupní obvod 4 V DC ada typ 8 = polovodičové relé (SSR) výstupní obvod = Z, 0, nebo A vstupní obvod výstupní obvod 904 = A - 4 V DC 7048 = 0, A - 48 V DC 840 = A - 40 V AC * Doba sepnutí, doba odpadu a teplota okolí se vztahují na p ímé použití na plošném spoji nebo patici pro plošný spoj 93.. P i použití patice 93.0 a 93.5 platí hodnoty uvedené pro vazební člen ady 38. provedení 9 - ležaté Ø. Ø pohled ze strany vývod provedení = xxx.x09 9

18 ada 34 - Relé úzké na DIN-lištu / do PS, 6 A Elektromechanické relé 34 Izolační vlastnosti Zkušební izolační nap tí V Zkušební rázové nap tí kv 4 4 Stupe znečišt ní 3 Kategorie p ep tí III III Nap ová pevnost kontaktní sada/cívka (,/50µs) kv 6 Nap ová pevnost rozepnutých kontakt V AC.000 EMC odolnost rušení BRS: (5 50)ns, 5 khz, na ČSN EN t ída 4 (4 kv) SRGE: (,/50 µs), na ČSN EN t ída 3 ( kv) Další údaje Doba odskakování p i spínání: Z/R ms /6 Odolnost vibracím (5...55) Hz, max. ± mm: Z/R g/g 0/5 Odolnost ráz m g 0/4 Vyza ování tepla do okolí bez proudu kontakty W 0, p i proudu kontakty W 0,5 Doporučená vzdálenost mezi relé na PS mm 5 Kontakty F 34 - elektrická životnost p i AC H 34 - spínací schopnost p i DC počet sepnutí odporová zát ž - cosϕ = induktivní zát ž - cosϕ = 0,4 DC-spínaný proud (A) spínaný proud (A) DC-spínané nap tí (V) p i ohmické zát ži (DC) a pro bod proudu a nap tí pod k ivkou m že být elektrická životnost sepnutí p i induktivní zát ži (DC3) je zapojena ochranná dioda paraleln k zát ži; upozorn ní: doba odpadu se prodlužuje Cívka DC provedení Jmenovnité Kód Pracovní rozsah Odpor Proud nap tí cívky N min max R I V V V Ω ma ,5 7, , , , , , , , R 34 - pracovní rozsah DC cívek N okolní teplota ( C) - max. p ípustné nap tí cívky - spoušt cí nap tí p i teplot cívky rovné okolní teplot 0

19 ada 34 - Relé úzké SSR na DIN-lištu / do PS, 0, - A Polovodičové relé Další údaje Vyza ování tepla do okolí bez proudu výstupním obvodem W 0,7 p i proudu výstupním obvodem W 0,4 34 Vstupní obvod DC provedení Jmenovité Kód Pracovní rozsah Nap tí Vstupní Ovládací nap tí vstupního odpadu impedance proud I N obvodu min max p i 0 C p i N V V V V Ω ma ,5 (0)* 75 (46)* 7 ()* * údaje v závorkách se vztahují k AC výstupnímu obvodu Výstupní obvod L 34 - zatížitelnost výstupního obvodu výstupní obvod A AC nebo DC L 34 - zatížitelnost výstupního obvodu výstupní obvod 0, A DC trvalý proud (A) trvalý proud (A) teplota okolí ( C) teplota okolí ( C)

20 V~ ada 93 - Patice a p íslušenství pro adu schválení zkušeben (podrobnosti na vyžádání) schválení zkušeben (podrobnosti na vyžádání),5 mm schválení zkušebny pro kombinaci patice a relé jako vazební člen schválení zkušebny pro kombinaci patice a relé jako vazební člen 75.6 Patice se šroubovými svorkami k upevn ní na DIN-lištu, p ídržná a demontážní spona, integrované indikační a odrušovací EMC členy, bezpečné odd lení dle ČSN EN 5078 provozní nap tí určeno pro relé Obj. číslo *** V AC/DC * xx V AC/DC * xx V AC/DC * xx V AC/DC * xx (0 5)V AC/DC * xx0 nebo xxxx (0 40)V AC/DC * xx0 nebo xxxx (0 5)V AC/DC *)**) xx0 nebo xxxx ** (0 40)V AC *)**) xx0 nebo xxxx ** 6 V DC xx V DC xx V DC xx0 nebo xxxx V DC xx V DC xx0 nebo xxxx P íslušenství Propojovací lišta (specifikace na další stran ) Izolační deska (specifikace na další stran ) Popisný štítek-matice, 64 štítk (specifikace na další stran ) Zatížení vývod 6A - 50 V Nap ová odolnost 6 kv (,/50 µs) mezi cívkou a kontaktní sadou Krytí IP 0 eplota okolí C ( ) C ( N < 60 V), ( ) C ( N 60 V) tahovací moment Nm 0,5 Délka odizolování mm 0 Max. pr ez p ívod drát lanko pro patice 93.0 mm x,5 / x,5 x,5 / x,5 AWG x4 / x6 x4 / x6 Patice s bezešroubovými svorkami k upevn ní na DIN-lištu, p ídržná a demontážní spona, integrované indikační a odrušovací EMC členy, bezpečné odd lení dle ČSN EN 5078 provozní nap tí určeno pro relé Obj. číslo *** V AC/DC * xx V AC/DC * xx (0 5)V AC/DC * xx0 nebo xxxx (0 40)V AC/DC * xx0 nebo xxxx (0 5)V AC/DC *) **) xx0 nebo xxxx ** (0 40)V AC *)**) xx0 nebo xxxx ** V DC xx V DC xx0 nebo xxxx V DC xx0 nebo xxxx P íslušenství Propojovací lišta (specifikace na další stran ) Izolační deska (specifikace na další stran ) Popisný štítek-matice, 64 štítk (specifikace na další stran ) Zatížení vývod 6A - 50 V Nap ová odolnost 6 kv (,/50 µs) mezi cívkou a kontaktní sadou Krytí IP 0 eplota okolí C ( ) C ( N < 60 V), ( ) C ( N 60 V) Délka odizolování mm 0 Max. pr ez p ívod drát lanko pro patice 93.5 mm x,5 x,5 AWG x4 x4 * interní odpory a usm rn ní p izp sobuje provozní nap tí ovládacímu nap tí cívky relé (cívky vyráb ny do max. 60 V DC) ** integrovaný modul pro zabezpečení odpadu relé potlačením zbytkových proud p i polovodičovém ovládání, dlouhých vedeních, tyristorových a induktivn se chovajících spínačích *** provedení v černé barv na vyžádání, označení rozší eno o "0" na konci objednacího čísla

21 ada 93 - Patice a p íslušenství pro adu schválení zkušeben (podrobnosti na vyžádání) Patice do PS, p ídržná a demontážní spona 93. (modrá) (černá) Relé 34.5, 34.8 Zatížení vývod 6 A - 50 V Nap ová odolnost 6 kv (,/50 µs) mezi kontaktní sadou a cívkou Krytí IP 0 eplota okolí C Návod pro p ídržnou a demontážní sponu: pohled ze strany vývod schválení zkušeben (podrobnosti na vyžádání) Propojovací lišta pro spojení svorek nebo až (modrá) (černá) patic typu 93.0 nebo 93.5 Proudová zatižitelnost 36 A - 50 V Izolační deska, šedá pro 93.0 nebo pro bezpečné odd lení dle ČSN EN 5078 a odd lení malých nap tí (PELV, SELV) od nap tí ostatních - pro odd lení propojovacích lišt s r znými potenciály - pro optické odd lení skupin relé - pro izolaci od kovových držák DIN-lišt a jiných kovových součástí Popisný štítek-matice, pro 93.0 nebo 93.5, štítk (6 x 0 mm) pro popis plotrem

22

23 ada 36 - Relé do PS, 0 A malé výkonové relé - DC civka se zvýšenou citlivostí (360 mw) - základní izolace podle ČSN EN 680-:004 - reléové krytí R III (mytí odolné) - varianta s kontakty bez Cd -,5 x 5,5 x 7,5 (d x š x v) mm 36 - P - do PS - Z - do PS Ø Ø.5 pohled ze strany vývod pohled ze strany vývod Kontakty Počet kontakt Max. trvalý proud / max. spínaný proud A Jmenovité nap tí / max. spínané nap tí V AC AC max. spínaný výkon VA AC5 max. spínaný výkon (30 V AC) VA AC3 zát ž, fázový motor (30 V AC) kw DC max. spínaný proud (30/0/0 V DC) A Min. spínaný výkon mw (V/mA) Standardní materiál kontakt Cívka Jmenovité nap tí ( N ) V AC (50/60 Hz) V DC Jmenovitý p íkon AC/DC VA (50Hz)/W Pracovní rozsah AC (50 Hz) DC P ídržné nap tí AC/DC Nap tí odpadu AC/DC Mechanická životnost AC/DC počet sepnutí Elektrická životnost AC počet sepnutí Doba p ítahu / odpadu ms Nap ová pevnost cívka/kontaktní sada (,/50µs) kv Nap ová pevnost rozepnutých kontakt V AC eplota okolí C Reléové krytí Schválení zkušeben (podrobnosti na vyžádání) P Z 0/5 0/5 50/50 50/ ,37 0,37 0/0,3/0, 0/0,3/0, 500 (5/00) 500 (5/00) AgCdO AgCdO /0,36 /0,36 (0,75,5) N (0,75,5) N /0,4 N /0,4 N /0, N /0, N /0 0 6 / /3 7/ R III R III 5

24 ada 36 - Relé do PS, 0 A Objednací kód P íklad: ada 36, relé do PS, P/0 A, nap tí cívky V DC 36 A B C D ada typ = relé do PS počet kontakt = P nebo Z, 0 A buzení cívky 9 = DC jmenovité nap tí cívky A: materiál kontakt 0 = AgCdO 4 = AgSnO B: druh kontakt 0 = P 3 = Z D: provedení 0 = mytí odolné (R III) C: možnosti 0 = neobsazeno p ednostní provedení tišt na tučn možná provedení jen výb rem A, B, C, D yp Cívka A B C D 36. DC Izolační vlastnosti podle ČSN EN 680-:004 Zkušební izolační nap tí V 50 Zkušební rázové nap tí kv,5 Stupe znečišt ní Kategorie p ep tí II Nap ová pevnost kontaktní sada/cívka (,/50µs) kv 4 Nap ová pevnost rozepnutých kontakt V AC.000 Další údaje Doba odskakování p i spínání: Z/R ms /6 (pro P) / (pro Z) Odolnost vibracím (5...55) Hz, max. ± mm: Z/R g/g 5/5 (pro P) 5/ (pro Z) Odolnost ráz m g 6 Vyza ování tepla do okolí bez proudu kontakty W 0,4 p i proudu kontakty W,4 Doporučená vzdálenost mezi relé na PS mm 5 6

25 ada 36 - Relé do PS, 0 A Kontakty F 36 - elektrická životnost p i AC H 36 - spínací schopnost p i DC počet sepnutí odporová zát ž - cosϕ = induktivní zát ž - cosϕ = 0,4 DC-spínaný proud (A) spínaný proud (A) DC-spínané nap tí (V) p i ohmické zát ži (DC) a pro bod proudu a nap tí pod k ivkou m že být elektrická životnost sepnutí p i induktivní zát ži (DC3) je zapojena ochranná dioda paraleln k zát ži; upozorn ní: doba odpadu se prodlužuje Cívka DC provedení Jmenovnité Kód Pracovní rozsah Odpor Proud nap tí cívky N min max R I V V V Ω ma , 4, ,7 7, , ,7 3, ,5 R 36 - pracovní rozsah DC cívek N okolní teplota ( C) - max. p ípustné nap tí cívky - spoušt cí nap tí p i teplot cívky rovné okolní teplot 7

26

27 .5 = = =.4.4 ada 40 - Relé na DIN-lištu / do PS, A standardní výkonové relé do patice a do PS s velkými výkonovými rezervami a v tšinou značek zkušeben - cívky AC, DC a DC se zvýšenou citlivostí (500 mw) - bistabilní provedení s jednou cívkou - bezpečné odd lení podle ČSN EN 5078, 6004 a mezi cívkou a kontaktní sadou - 6 kv(,/50µs), vzdušná vzdálenost i povrchová cesta 8 mm - vývody délky 5 mm pro spolehlivé spojení v patici - teplota okolí do +85 C - patice se šroubovými a bezešroubovými svorkami - 9 x,4 x 5 (d x š x v) mm - rastr vývod 3,5 mm - P / 0 A rastr vývod 5 mm - P / 0 A 4 ()* 4 () * - rastr vývod 5 mm - P / = = = * v patici se šroubovými svorkami pohled ze strany vývod pohled ze strany vývod pohled ze strany vývod Kontakty Počet kontakt Max. trvalý proud / max. spínaný proud A Jmenovité nap tí / max. spínané nap tí V AC AC max. spínaný výkon VA AC5 max. spínaný výkon (30 V AC) VA AC3 zát ž, fázový motor (30 V AC) kw DC max. spínaný proud (30/0/0 V DC) A Min. spínaný výkon mw (V/mA) Standardní materiál kontakt Cívka Jmenovité nap tí ( N ) V AC (50/60 Hz) V DC Jmenovitý p íkon AC/DC/DC citl. VA (50 Hz)/W/W Pracovní rozsah AC DC/DC citl. P ídržné nap tí AC/DC Nap tí odpadu AC/DC Mechanická životnost AC/DC počet sepnutí Elektrická životnost AC počet sepnutí Doba p ítahu / odpadu ms Nap ová pevnost cívka/kontaktní sada(,/50µs) kv Nap ová pevnost rozepnutých kontakt V AC eplota okolí C Reléové krytí Schválení zkušeben (podrobnosti na vyžádání) * viz str. 60 Doporučení pro pájení na vln P P P 0/0 0/0 8/5 50/400 50/400 50/ ,37 0,37 0,3 0/0,3/0, 0/0,3/0, 8/0,3/0, 300 (5/5) 300 (5/5) 300 (5/5) AgNi AgNi AgNi ,/0,65/0,5,/0,65/0,5,/0,65/0,5 (0,8,) N (0,8,) N (0,8,) N (0,73,5) N /(0,73,75) N (0,73,5) N /(0,73,75) N (0,73,5) N /(0,73,75) N 0,8 N /0,4 N 0,8 N /0,4 N 0,8 N /0,4 N 0, N /0, N 0, N /0, N 0, N /0, N / / / /3 - (/4 citl.) 7/3 - (/4 citl.) 7/3 - (/4 citl.) 6 (8 mm) 6 (8 mm) 6 (8 mm) R II* R II* R II* 9

28 .5 =.4 ada 40 - Relé na DIN-lištu / do PS, A 40 standardní výkonové relé do patice a do PS s velkými výkonovými rezervami a v tšinou značek zkušeben - cívky AC, DC a DC se zvýšenou citlivostí (500 mw) - bistabilní provedení s jednou cívkou - bezpečné odd lení podle ČSN EN 5078, 6004 a mezi cívkou a kontaktní sadou - 6 kv(,/50µs), vzdušná vzdálenost i povrchová cesta 8 mm - vývody délky 5 mm pro spolehlivé spojení v patici - teplota okolí do +85 C - patice se šroubovými a bezešroubovými svorkami - 9 x,4 x 5 (d x š x v) mm - rastr vývod 5 mm - P / 6 A xx.6 () 4 (4) - rastr vývod jako základní typ - bistabilní, jedna cívka () = zapojení a popis činnosti str. 5 * 00 A po dobu 5 ms p i AgSnO na Z Kontakty Počet kontakt Max. trvalý proud / max. spínaný proud A Jmenovité nap tí / max. spínané nap tí V AC AC max. spínaný výkon VA AC5 max. spínaný výkon (30 V AC) VA AC3 zát ž, fázový motor (30 V AC) kw DC max. spínaný proud (30/0/0 V DC) A Min. spínaný výkon mw (V/mA) Standardní materiál kontakt Cívka Jmenovité nap tí ( N ) V AC (50/60 Hz) V DC Jmenovitý p íkon AC/DC/DC citl. VA (50 Hz)/W/W Pracovní rozsah P ídržné nap tí Nap tí odpadu Mechanická životnost AC/DC Elektrická životnost AC Doba p ítahu / odpadu AC DC/DC citl. AC/DC AC/DC počet sepnutí počet sepnutí ms Nap ová pevnost cívka/kontaktní sada(,/50µs) kv Nap ová pevnost rozepnutých kontakt V AC eplota okolí C Reléové krytí Schválení zkušeben (podrobnosti na vyžádání) pohled ze strany vývod P 6/30* 50/400 viz relé , /0,3/0, (0/5) AgCdO ***viz vpravo ,/0,65/0,5,0/,0/ (0,8,) N (0,8,) N (0,73,5) N /(0,8,5) N (0,8,) N / 0,8 N /0,4 N 0, N /0, N /0 0 6 viz relé /3 - (/4 citl.) (8 mm) min. délka pulsu 0 ms R II** *** jmenovitá nap tí ( N ): V DC 0 * viz str. 60 Doporučení pro pájení na vln

29 .5 =.3 ada 40 - Relé do PS, A relé do PS - cívky DC se zvýšenou citlivostí (500 mw) - bezpečné odd lení dle ČSN EN 5078, 6004 a mezi cívkou a kontaktní sadou - 6 kv (,/50µs), vzdušná vzdálenost i povrchová cesta 8 mm - teplota okolí do +70 C rastr vývod 3,5 mm - P / 0 A - ležaté, výška,7 mm - rastr vývod 3,5 mm - P / 6 A - ležaté, výška,7 mm - rastr vývod 3,5 mm - P / 0 A - stojaté = pohled ze strany vývod pohled ze strany vývod pohled ze strany vývod Kontakty Počet kontakt Max. trvalý proud / max. spínaný proud A Jmenovité nap tí / max. spínané nap tí V AC AC max. spínaný výkon VA AC5 max. spínaný výkon (30 V AC) VA AC3 zát ž, fázový motor (30 V AC) kw DC max. spínaný proud (30/0/0 V DC) A Min. spínaný výkon mw (V/mA) Standardní materiál kontakt Cívka Jmenovité nap tí ( N ) V AC (50/60 Hz) V DC Jmenovitý p íkon AC/DC/DC citl. VA (50 Hz)/W/W Pracovní rozsah AC DC/DC citl. P ídržné nap tí AC/DC Nap tí odpadu AC/DC Mechanická životnost AC/DC počet sepnutí Elektrická životnost AC počet sepnutí Doba p ítahu / odpadu ms Nap ová pevnost cívka/kontaktní sada(,/50µs) kv Nap ová pevnost rozepnutých kontakt V AC eplota okolí C Reléové krytí Schválení zkušeben (podrobnosti na vyžádání) P P P 0/0 6/30 0/0 50/400 50/400 50/ ,37 0,55 0,37 0/0,3/0, 6/0,3/0, 0/0,3/0, 300 (5/5) 500 (0/5) 300 (5/5) AgCdO AgCdO AgCdO / /0,5 / /0,5 / /0,5 /(0,73,75) N /(0,73,75) N /(0,73,75) N /0,4 N /0,4 N /0,4 N /0, N /0, N /0, N /0 0 6 /0 0 6 / /4 /4 /4 6 (8 mm) 6 (8 mm) 6 (8 mm) R I R I R I

30 ada 40 - Relé na DIN-lištu / do PS, A 40 Objednací kód P íklad: ada 40, relé na DIN-lištu nebo do PS, P, jmenovité nap tí cívky 30 V AC ada typ = vývody v rastru 3,5 mm, ležaté do PS 3 = vývody v rastru 3,5 mm 4 = vývody v rastru 3,5 mm, stojaté do PS 5 = vývody v rastru 5 mm 6 = vývody v rastru 5 mm počet kontakt = P nebo Z: 40., 0 A nebo6 A 40.3, 0 A 40.4, 0 A 40.5, 0 A 40.6, 6 A = P nebo Z 40.5, 8 A buzení cívky 6 = AC/DC, bistabilní 8 = AC (50/60 Hz) 7 = DC, zvýšená citlivost, p íkon 500 mw 9 = DC, p íkon 650 mw jmenovité nap tí cívky A: materiál kontakt 0 = AgNi u 40.3/5/5 AgCdO u 40.6 = AgCdO u 40./4 4 = AgSnO 5 = AgNi + Au (5 µm) B: druh kontakt 0 = P 3 = Z A B C D p ednostní provedení tišt na tučn všechna provedení jen výb rem A, B, C, D D: provedení 0 = tavidl m odolné (R II) = mytí odolné (R III) 3 = teplota okolí 5 C a mytí odolné (R III) C: možnosti 0 = neobsazeno 6 = 6 A u 40. yp Cívka A B C D 40. DC citlivá DC citlivá / 40.4 DC citlivá /5 AC-DC citlivá /5 DC AC-DC citlivá DC AC-DC citlivá DC /5/ bistabilní /6 Izolační vlastnosti podle ČSN EN 680-:004 kontakt kontakty Zkušební izolační nap tí V Zkušební rázové nap tí kv Stupe znečišt ní 3 Kategorie p ep tí III III III Nap ová pevnost kontaktní sada/cívka (,/50 µs) kv 6 (8 mm) Nap ová pevnost rozepnutých kontakt V AC.000 Nap ová pevnost mezi kontaktními sadami V AC.000 EMC odolnost rušení ovládacího obvodu cívky BRS: (5 50)ns, 5 khz, na ČSN EN t ída 4 (4 kv) SRGE: (,/50 µs), na ČSN EN t ída 3 ( kv) Další údaje Doba odskakování p i spínání: Z/R ms /5 Odolnost vibracím (5...55) Hz, max. ± mm: Z/R g/g 0/4 (P) 5/3 (P) Odolnost ráz m g 3 Vyza ování tepla do okolí bez proudu kontakty W 0,6 p i proudu kontakty W, (40./3/4/5) (40.6/5/40.-06) Doporučená vzdálenost mezi relé na PS mm 5

31 ada 40 - Relé na DIN-lištu / do PS, A Kontakty F 40 - elektrická životnost p i AC typ 40.3/5/6 0 7 F 40 - elektrická životnost p i AC typ počet sepnutí 0 6 odporová zát ž - cosϕ = induktivní zát ž - cosϕ = 0,4 odporová zát ž - cosϕ = 0 6 induktivní zát ž - cosϕ = 0,4 hranice trvalého proudu pro 40.3/5 počet sepnutí spínaný proud (A) spínaný proud (A) F 40 - elektrická životnost p i AC typ 40./4 H 40 - spínací schopnost p i DC počet sepnutí odporová zát ž - cosϕ = induktivní zát ž - cosϕ = 0,4 hranice trvalého proudu pro provedení do 0 A spínaný proud (A) DC spínaný proud (A) hranice trvalého proudu pro 40.6 hranice trvalého proudu pro 40./3/4/5 hranice trvalého proudu pro 40.5 kontakt kontaky sériov DC-spínané nap tí (V) p i ohmické zát ži (DC) a pro bod proudu a nap tí pod k ivkou m že být elektrická životnost sepnutí p i induktivní zát ži (DC3) je zapojena ochranná dioda paraleln k zát ži; upozorn ní: doba odpadu se prodlužuje 3

32 ada 40 - Relé na DIN-lištu / do PS, A Cívka DC provedení (standardní, p íkon 650 mw) 40.3/5/5/6 DC provedení (zvýšená citlivost, p íkon 500 mw) 40.3/5/5/6 40 Jmenovité Kód Pracovní rozsah Odpor Proud nap tí cívky N min max R I V V V Ω ma ,65 7, , , 0, ,6 3, , , , ,3 3, , , , , , , , , , 87, ,3 Jmenovité Kód Pracovní rozsah Odpor Proud nap tí cívky N min * max ** R I V V V Ω ma ,7 8, ,4 0, ,, ,6 5, , , 4, , 3, , ,4 36, , , , , , , , , , , , , , 8, ,9 * min = 0,8 N u 40.6 ** max =,5 N u 40.6 DC provedení (zvýšená citlivost, p íkon 500 mw) 40./4 Jmenovité Kód Pracovní rozsah Odpor Proud nap tí cívky N min max* R I V V V Ω ma ,4 0, , , , , ,3 * max =,5 N u AC provedení /5/5/6 Jmenovité Kód Pracovní rozsah Odpor Proud nap tí cívky N min max R I (50 Hz) V V V Ω ma ,8 6, ,6 3, , 6, ,4 5, , , , , AC/DC bistabilní provedení /5/5/6 Jmenovité Kód Pracovní rozsah Odpor Proud Demagnet. nap tí cívky odpor** N min max R I R DC V V V Ω ma Ω , ,8 6, ,6 3, , 6, ,4 5, ** R DC = demagnetizační odpor p i DC, R AC =,3 x RDC, W Popis funkce a zapojení na další stran. 4

33 ada 40 - Relé na DIN-lištu / do PS, A Cívka R 40 - pracovní rozsah DC cívek p íkon 650 mw, typ 40.3/5/5/6 R 40 - pracovní rozsah DC cívek se zvýšenou citlivostí p íkon 500 mw, typ 40.3/5/5/6 N.0 N /5/ okolní teplota 80 ( C) /5/ okolní teplota 80 ( C) R 40 - pracovní rozsah DC cívek se zvýšenou citlivostí typ 40./4 R 40 - pracovní rozsah AC cívek N /4 N okolní teplota 80 ( C) okolní teplota 80 ( C) - max. p ípustné nap tí cívky - spoušt cí nap tí p i teplot cívky rovné okolní teplot - max. p ípustné nap tí cívky - spoušt cí nap tí p i teplot cívky rovné okolní teplot Schéma zapojení bistabilního provedení relé ady 40 (bez znázorn ní kontakt relé) AC DC R AC ~.3 R DC D = N4007 set D set reset reset V DC R DC V AC R AC Hodnotu demagnetizačního odporu R DC je t eba vybrat v závislosti na AC/DC bistabilní cívce. P i sepnutí spínače se magnetizuje relé. Relé p ejde do pracovní polohy a z stane v ní i po odpojení buzení. P i vypnutí spínače se relé p es p ed adný odpor demagnetizuje. Relé se vrátí do výchozí polohy. P i sepnutí spínače se magnetizuje relé. Relé p ejde do pracovní polohy a z stane v ní i po odpojení buzení. P i vypnutí spínače se relé proudem opačného sm ru p es p ed adný odpor demagnetizuje. Relé se vrátí do výchozí polohy. Min. délka pulsu pro p epnutí do pracovní/výchozí polohy je 0 ms. Relé m že pracovat se 00% dobou buzení (trvalým buzením) relé 5

34 ada 95 - Patice a p íslušenství pro adu viz str. 7 Modul Patice Relé Popis chycení P íslušenství Patice se šroubovými svorkami na DIN-lištu - Indikační a nebo odrušovací EMC moduly 40.5 šrouby na panel - Časové moduly Propojovací lišta - Variclip, plastová p ídržná demontážní spona viz str. 8 Modul Patice Relé Popis chycení P íslušenství Patice se šroubovými svorkami na DIN-lištu - Indikační a nebo odrušovací EMC moduly 40.5 šrouby na panel - Propojovací lišta Variclip, plastová p ídržná demontážní spona viz str Modul Patice Relé Popis chycení P íslušenství Patice se šroubovými svorkami na DIN-lištu - Indikační a nebo odrušovací EMC moduly 40.5 šrouby na panel - Propojovací lišta Variclip, plastová p ídržná demontážní spona viz str Modul Patice Relé Popis chycení P íslušenství Patice s bezešroubovými svorkami na DIN-lištu - Indikační a 40.5 nebo odrušovací EMC moduly 40.6 šrouby na panel - Časové moduly - Variclip, plastová p ídržná demontážní spona viz str Modul Patice Relé Popis chycení P íslušenství Patice s bezešroubovými svorkami na DIN-lištu - Indikační a 40.5 nebo odrušovací EMC moduly 40.6 šrouby na panel - Variclip, plastová p ídržná demontážní spona viz str Modul Patice Relé Popis chycení P íslušenství Patice do PS pájením na PS - Spona kovová p ídržná Spona plastová p ídržná

35 ada 95 - Patice a p íslušenství pro adu schválení zkušeben (podrobnosti na vyžádání) schválení pro kombinace patic a relé v jednotlivých provedeních Patice se šroubovými svorkami k upevn ní na DIN-lištu, zásuvka pro časový modul a pro indikační a odrušovací modrá černá modrá černá EMC moduly 99.0 bezpečné odd lení dle ČSN EN 5078 mezi cívkou a kontaktními sadami Relé / 5/ 6 P íslušenství Spona, kovová Variclip, plastová p ídržná a demontážní spona Propojovací lišta, pro propojení svorek nebo až 8 patic 95.03, 95.05, trvalý proud 0 A Štítek, plastový, bílý ( ks součástí patice) Indikacní a odrušovací EMC moduly 99.0 Časový modul 86.30, náhrada za 86.0 a 86.0 Popisný štítek-matice, pro Variclip, 7 štítk (6 x mm) pro popis plotrem Zatížení kontakt 0 A - 50 V* Nap ová pevnost 6 kv (,/50 µs) mezi cívkou a kontaktními sadami Krytí IP 0 eplota okolí C tahovací moment Nm 0,5 Délka odizolování mm 8 Max. pr ez p ívod drát lanko pro patice a mm x6 / x,5 x4 / x,5 AWG x0 / x4 x / x4 * p i trvalém proudu > 0 A je t eba propojit -, 4-4, - COM COM NO NC 78.6 Ø NO NC 78.6 Ø = COIL COIL Propojovací lišta, propojení nebo až 8 patic nebo (modrá) (černá) Zkušební hodnoty 0 A - 50 V = 3 36 u 40.5 je P na Časový modul yp (náhrada za 86.0 a 86.0, technické údaje str. 97/06) Zpožd ný rozb h, p echodný kontakt (0,05s...00h) (...4)V AC/DC schválení zkušeben (podrobnosti na vyžádání) schválení zkušeben (podrobnosti na vyžádání) Časové, indikační a odrušovací EMC moduly ady 99.0 pro patice a technické údaje str. 58 a 59 modrá (výb hová) nebo šedá (nová) Ochranná dioda (+ na ) (6...0)V DC LED bez EMC ochrany* (6...4)V DC/AC LED bez EMC ochrany* (8...60)V DC/AC LED bez EMC ochrany* (0...40)V DC/AC LED + ochranná dioda + dioda proti p epólování (+ na ) * (6...4)V DC LED + ochranná dioda + dioda proti p epólování (+ na ) * (8...60)V DC LED + ochranná dioda + dioda proti p epólování (+ na ) * (0...0)V DC LED + varistor* (6...4)V DC/AC LED + varistor* (8...60)V DC/AC LED + varistor* (0...40)V DC/AC RC člen (6...4)V DC/AC RC člen (8...60)V DC/AC RC člen (0...40)V DC/AC Svodový odpor (6 Ω/W) (0...40)V AC * p i DC je t eba + pól p ipojit na, nestandardní moduly s + pólem na na vyžádání 7

36 ada 95 - Patice a p íslušenství pro adu schválení zkušeben (podrobnosti na vyžádání) Patice se šroubovými svorkami k upevn ní na DIN-lištu, zásuvka pro indikační a odrušovací EMC členy modrá černá modrá černá Relé , 40.5, 40.6 P íslušenství Spona, kovová Variclip, plastová p ídržná a demontážní spona Propojovací lišta, pro propojení svorek nebo až 8 patic /30, /30, trvalý proud 0 A Štítek, plastový, bílý ( ks součástí patice) Indikační a odrušovací EMC moduly Popisný štítek-matice, pro Variclip, 7 štítk (6 x mm) pro popis plotrem Zatížení kontakt 0 A - 50 V* Nap ová pevnost 6 kv (,/50 µs) mezi cívkou a kontaktními sadami Krytí IP 0 eplota okolí C tahovací moment Nm 0,5 Délka odizolování mm 7 Max. pr ez p ívod drát lanko pro patice a mm x6 / x,5 x4 / x,5 AWG x0 / x4 x / x4 * p i trvalém proudu > 0 A je t eba propojit -, 4-4, COM NC COM 4 NO Ø NO Ø COIL 4 COIL NC Propojovací lišta, pro propojení svorek nebo až 8 patic nebo (modrá) (černá) Zkušební hodnoty 0 A - 50 V schválení zkušeben (podrobnosti na vyžádání) * p i DC je t eba + pól p ipojit na, nestandardní moduly s + pólem na na vyžádání Indikační a odrušovací EMC moduly ady pro patice a technické údaje str. 58 a 59 modrá LED zelená Ochranná dioda (+ na ) (6...0)V DC LED bez EMC ochrany* (6...4)V DC/AC LED bez EMC ochrany* (8...60)V DC/AC LED bez EMC ochrany* (0...40)V DC/AC LED červená LED + ochranná dioda (+ na )* (6...4)V DC LED + ochranná dioda (+ na )* (8...60)V DC LED + ochranná dioda (+ na )* (0...0)V DC LED + varistor* (6...4)V DC/AC LED + varistor* (8...60)V DC/AC LED + varistor* (0...40)V DC/AC RC člen (6...4)V DC/AC RC člen (8...60)V DC/AC RC člen (0...40)V DC/AC Svodový odpor, 6 kω/ W (0...40)V AC
