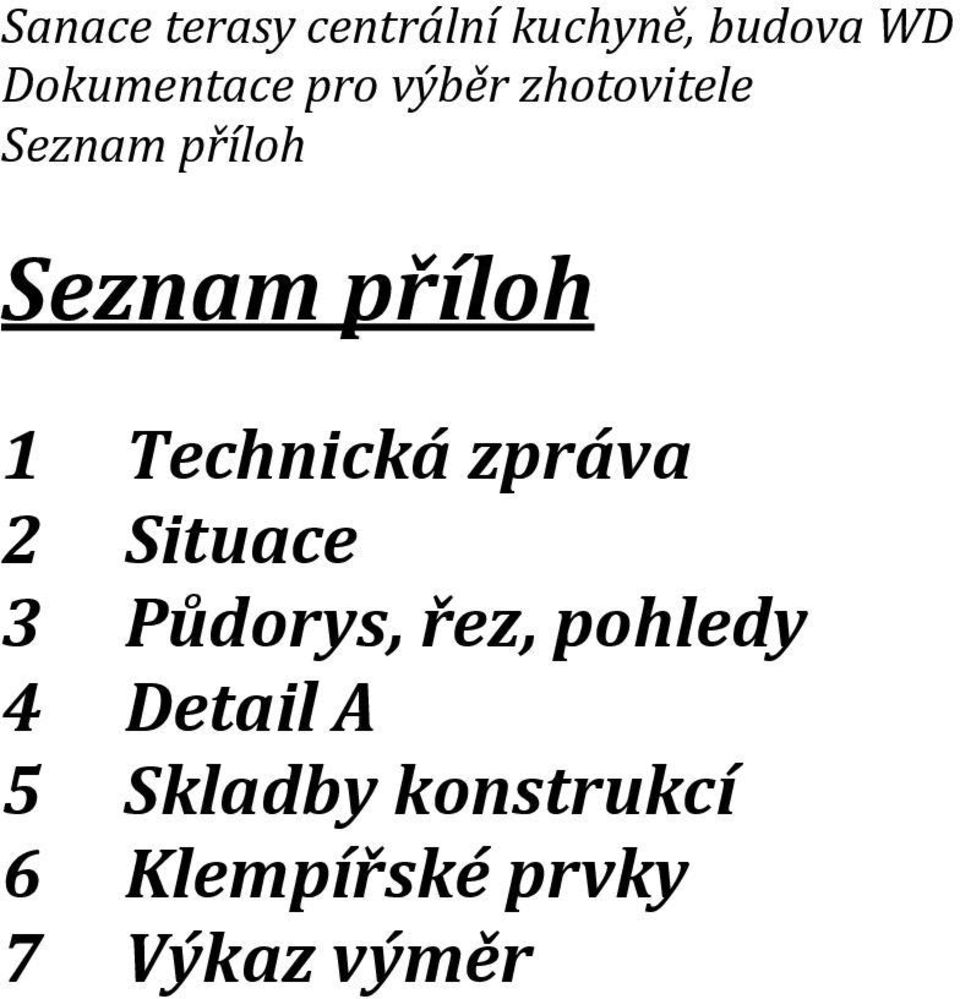

2 Sanace terasy centrální kuchyně, budova WD Dokumentace pro výběr zhotovitele Seznam příloh Seznam příloh 1 Technická zpráva 2 Situace 3 Půdorys, řez, pohledy 4 Detail A 5 Skladby konstrukcí 6 Klempířské prvky 7 Výkaz výměr

Technická zpráva 2 Situace 3 Půdorys, řez, pohledy 4

4 Sanace terasy centrální kuchyně, budova WD Dokumentace pro výběr zhotovitele Technická zpráva Technická zpráva Obsah: 1. Identifikační údaje 2. Výchozí podklady a průzkumy 3. Účel stavby 4. Kapacity 5. Popis stávajícího stavu 6. Architektonické řešení 7. Stavebně technické řešení 8. Požadavky na provádění 1

Výchozí podklady a průzkumy 3. Účel stavby 4. Kapacity 5.

5 Sanace terasy centrální kuchyně, budova WD Dokumentace pro výběr zhotovitele Technická zpráva 1. Identifikační údaje Název stavby: Sanace terasy centrální kuchyně, budova WD Stavebník: Fakultní nemocnice Olomouc, odd. správy budov, I. P. Pavlova 6, Olomouc Ing. Jiří Vaida e mail: jiri.vaida@fnol.cz Projektant: Ing. arch. Jan Dohnal, autorizovaný architekt ČKA tř. Svobody 20, Olomouc, e mail: jenadohnal@seznam.cz Stupeň dokumentace: Dokumentace pro výběr zhotovitele, DZS Údaje o území a pozemku Kat. území: Olomouc Nová Ulice, Parcela č.: st. 970 Vlastník: Česká republika Příslušnost: Fakultní nemocnice Olomouc, I. P. Pavlova 185/6, Olomouc, Nová Ulice, Výchozí podklady a průzkumy - odvětvový generel (IDOP Olomouc a.s., 2011) - sondážní průzkum (Jiří Pokorný, 2015) - doměření stávajícího stavu (Jan Dohnal, 2015) 3. Účel stavby Důvodem stavby jsou poruchy střešní skladby, jejichž následkem je opakované zatékání a deformace nášlapné plochy. V souvislosti s opravou dojde k zateplení. 4. Kapacity Plocha střechy 39 m 2 5. Popis stávajícího stavu Dotčená terasa je přestavěna před jižním štítem Centrální kuchyně FNOL (budova WD). Je podpírána třemi sloupy a svým obdélným půdorysem kryje veřejný a služební vstup do budovy z rampy předsazené rampy. Střecha je přístupná z patra sestupným vyrovnávacím schodištěm dlážděným slinutou dlažbou a ze tří stran lemována zděnou atikou opatřenou Cu oplechováním a železným bezpečnostním madlem. Terazzová dlažba terasy uložená v maltovém loži je spádována k odvodňovacímu žlábku podél čelní atiky, napojenému na obou koncích na plechové chrliče. Sondou byla zjištěna až 200 mm betonová mazanina mezi bitumenovou hydroizolací a dlažbou. Dlažba je lemována keramickým soklem, sokl a vnitřní stěna atiky opatřena nepropustnou zrnitou omítkou marmolitového typu. Vnější líc atiky je opatřen strukturovanou zrnitou omítkou probarvenou ve hmotě shodně s celou budovou velkokuchyně. Tyto omítky jsou cca na třetině ploch odstraněny na cihelné zdivo. Důvodem je opakující se pronikání vlhkosti, pravděpodobně spárami zemního žlabu nevhodně použitého pro daný účel. 2

vaida@fnol.cz Projektant: Ing. arch. Jan Dohnal, autorizovaný architekt ČKA 03 256 tř. Svobody 20, Olomouc, 77200 e mail: jenadohnal@seznam.

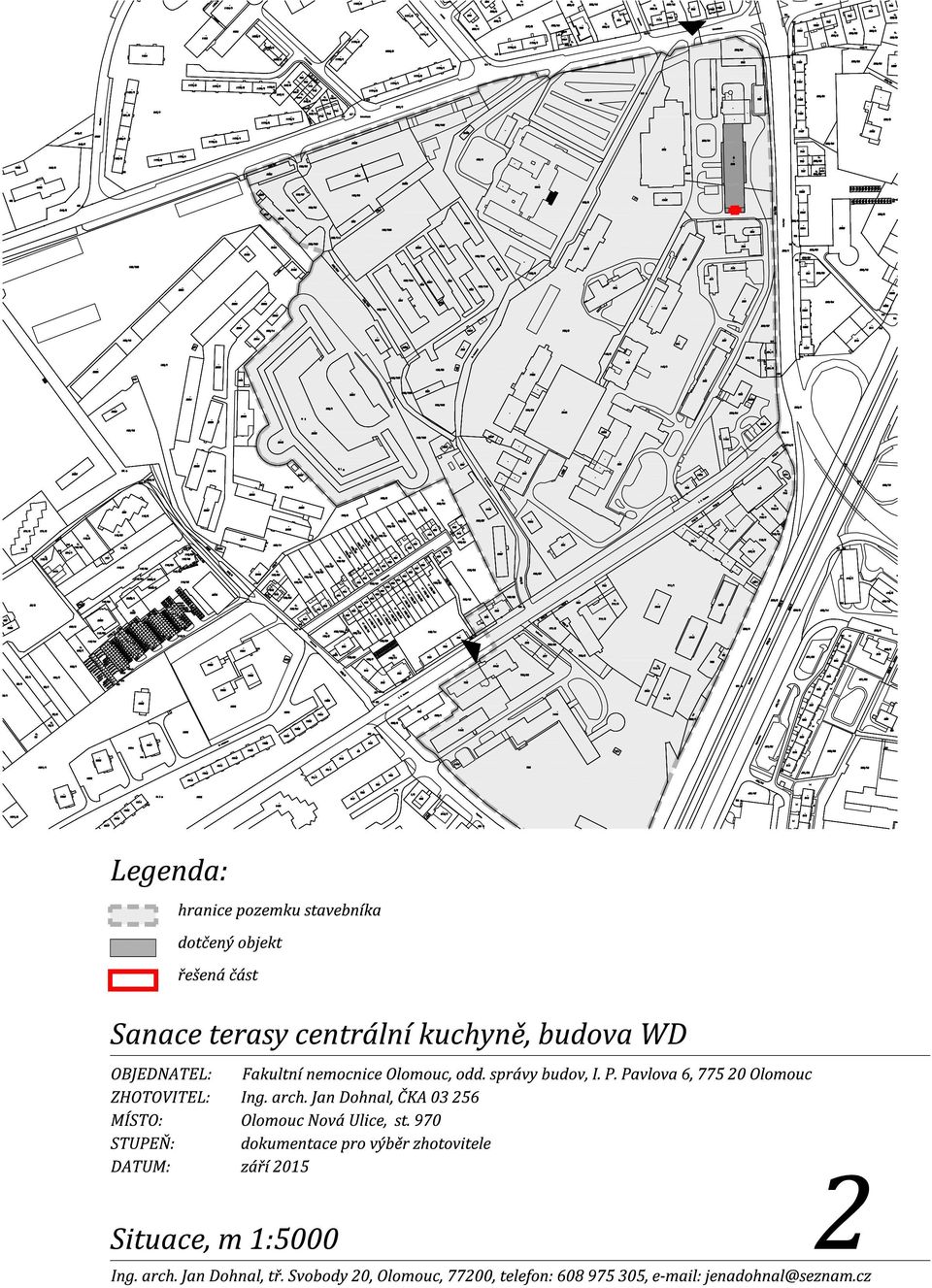

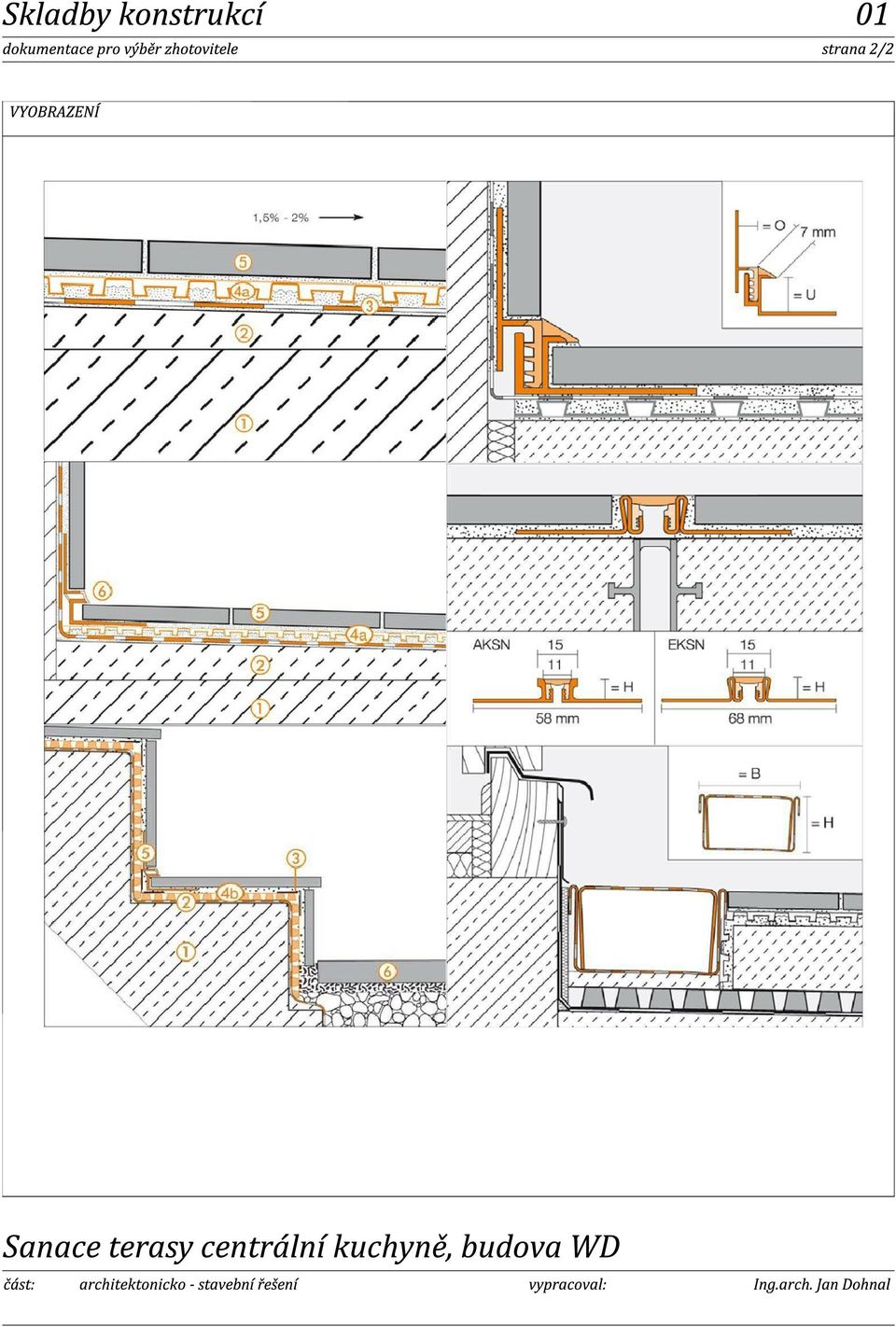

6 Sanace terasy centrální kuchyně, budova WD Dokumentace pro výběr zhotovitele Technická zpráva 6. Architektonické řešení Hlavním důvodem problémů je buďto porucha stávající hydroizolace nebo odvodňovací žlab. Vzhledem neúčinnosti předchozích lokálních sanačních opatření bude provedena nová sanační hydroizolační skladba z tenkovrstvých a drenážních PE folií uložených do těsnícího tmele pod novou dlažbou spádovanou do stavebně provedeného odvodňovacího žlábku napojeného na nové nerezové chrliče. Žlábek bude opatřen nerezovým perforovaným krytem. Spádování plochy bude zvýšeno na 1,5%, nástupní úroveň schodiště zůstane stávající. Vnitřní i vnější omítky atiky budou odstraněny a nahrazeny novými. 7. Stavebně technické řešení Lešení Kolem terasy bude ze tří stran zřízeno lehké lešení. Bourání Bude odsekána dlažba terasy a schodiště včetně soklů, demontován odvodňovací žlab a chrliče, odstraněny vnější i vnitřní omítky na atice. V místě budoucího žlabu bude potěr vybourán do úrovně původní izolace. Zámečnické prvky V předepsaných pozicích budou vyvrtány otvory. Z nerezové oceli č (V2A) budou vyrobeny dva koutové chrliče a osazeny do předvrtaných otvorů tak, aby jeho příruba doléhala pevně k podkladu a k parapetu. V případě potřeby lze k upevnění použít montážní lepidlo. Zdění Otvory po původních chrličích budou zapraveny CP na MVC. V patě čelní atiky bude z betonu C25/30 XF1 vytvarován odvodňovací žlab se spádem 1,5% od středu ke krajům s odtoky. Rozměry hrubého podkladu budou zohledňovat následné opatření izolační skladbou a dlažbou. Střecha Mazanina potěru a schodiště bude zbroušena do požadovaného spádu 1,5% a předepsané výškové úrovně a srovnána polymercementovou samonivelační stěrkou tl mm. Na vyzrálý podklad bude položena nová podpovrchová hydroizolační systémová skladba firmy Schlüter: kontaktní PE izolace s oboustranným rounem plošně lepená tenkovrstvým hydraulickým lepidlem, se spoji lepenými akrylátocementovým těsnícím lepidlem, kontaktní PE drenážní rohož s filtrační tkaninou, tl. 8 mm plošně lepená tenkovrstvým hydraulickým lepidlem a vysoce slinutá dlažba 15/300/300 mm s protiskluzností R10, a otěruvzdorností PEI 4 nalepená flexibilním lepidlem v řádkovém kladu (na vazbu) a spárována vhodně probarveným trvale pružným tmelem. Dlažba bude dilatovaná do předepsaných ploch a lemována soklem polovičního formátu s hranou opatřenou opět pružným tmelem. Součástí skladby budou předepsané systémové prvky izolační: rohové a koutové přířezy, koutové a propojovací pásky, hranové pásky, manžety chrličů, které budou opět lepeny akrylátocementovým těsnícím lepidlem, resp. MS polymerickým lepidlem a prvky profilované: nerezové dilatační lišty, nerezový drenážní žlab a plastové koutové lišty. Povrchové materiály a konstrukce budou vzorkovány a předloženy investorovi k odsouhlasení. Omítky Vzhledem k předpokládanému zasolení zdiva bude vnější líc atiky opatřen sanačním omítkovým systémem ve složení: síťovitý sanační podhoz (Vorspritzmortel, Remmers), sanační jádrová omítka dle WTA s armovacími vlákny, fr. 0 2 mm, tl. 25 mm (Sanierputz altweiss, Remmers) a štuk 3

Vzhledem neúčinnosti předchozích lokálních sanačních opatření bude provedena nová sanační hydroizolační skladba z tenkovrstvých a drenážních PE folií uložených do těsnícího tmele pod novou dlažbou

7 Sanace terasy centrální kuchyně, budova WD Dokumentace pro výběr zhotovitele Technická zpráva tl. 5 mm vytvořený probarvenou vysoce porézní maltou se zrnitostí a strukturou dle původního stavu. Na omítky vnitřního líce do výše 400 mm budou štětkou naneseny dvě vrstvy vrchní hydrofobizace siloxanovým prostředkem (Keim Lotexan N). 8. Požadavky na provádění odborná kvalifikace a zkušenost jednotlivých zpracovatelů (proškolení výrobcem izolací) provádění pouze po dílčích úkolech předem projednaných kázeň při dodržování technologických pokynů vzorkování, tj. provedení jednotlivých prací v plném rozsahu až na základě odsouhlasení vzoru povinnost konzultace nejasností (co není jednoznačně určeno, musí být odsouhlaseno) povinnost odsouhlasení změn zjištění rozměrů potřebných pro výrobu přímo na stavbě kontrola provádění na pravidelných kontrolních dnech za účasti investora a architekta mokré procesy musí být ukončeny do kalendářního roku S ohledem na charakter stavby se nevylučují změny či dodatky projektového řešení v souvislosti s novými skutečnostmi zjištěnými po zpřístupnění lešením a v průběhu prací. Tyto práce budou provedeny po vzájemné dohodě s investorem. Veškeré použité stavební materiály, či materiálové systémy a systémy veškerých stavebních prvků, je nutné aplikovat v takovém rozsahu a kvalitě, v jakém to vyžadují technologicko provozní nároky investora a dále, v jakém to vyžadují veškerá technická a technologická pravidla a předpisy výrobců či distributorů použitých materiálů a prvků atd. Je nutné při realizaci veškerých stavebních konstrukcí postupovat podle technologických pravidel výrobců a distributorů použitých materiálů či prvků. Je nutno respektovat a dodržovat zákony, vyhlášky, nařízení a ČSN v platných zněních Nezbytnou podmínkou použití všech materiálů, výrobků a stavebních systémů a prvků jsou příslušné doklady o atestech, certifikacích, prohlášení o shodě, protokoly státních zkušeben apod., popisujících jejich možná uplatnění ve stavební výrobě. Jakékoliv změny oproti projektové dokumentaci a pohledové prvky a materiály předem je nutné před objednáním a použitím odsouhlasit s investorem, TDI a projektantem. Před zahájením a i v průběhu výstavby je nutné zohlednit a přizpůsobit stavební výrobu, postup stavebních prací aktuálním podmínkám tak, aby nebyla narušena funkce a provoz celé stavby včetně jejich všech částí. Vypracoval v Olomouci, 09/2015 Ing. arch. Jan Dohnal autorizovaný architekt ČKA

Požadavky na provádění odborná kvalifikace a zkušenost jednotlivých zpracovatelů (proškolení výrobcem izolací) provádění pouze po dílčích úkolech předem projednaných kázeň při dodržování
