ALPHA PCB INDUSTRY LED PRŮMYSLOVÉ SVÍTIDLO LETÁ ZÁRUKA

Transkript

1 5-letá garance dostupnosti náhradních komponentů ALPHA PCB INDUSTRY LED PRŮMYSLOVÉ SVÍTIDLO 5 LETÁ ZÁRUKA

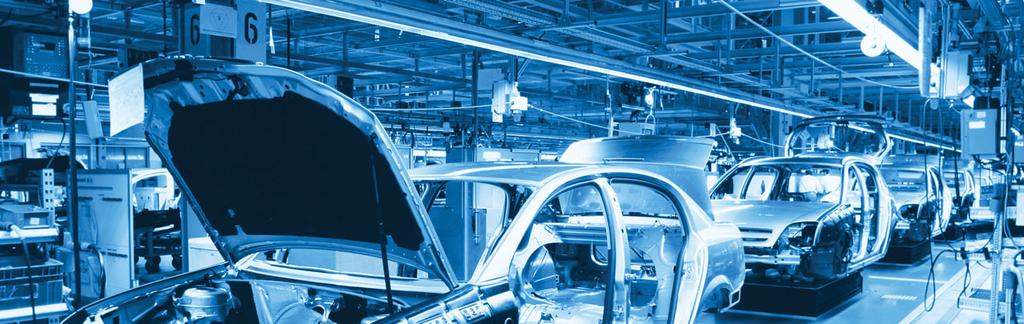

2 ALPHA PCB INDUSTRY LED průmyslové svítidlo Český výrobek Made in Czech Chemický průmysl Tunely a dopravní komunikace Logistické areály a sklady Metalurgický průmysl Výrobní haly Sportovní areály Produktové řady: ALPHA PCB INDUSTRY ECO LINE Aplikace: Standardní prostředí s okolní teplotou do +45 C. ALPHA PCB INDUSTRY PREMIUM ECO FRIENDLY PR O D U C T Nový standard v průmyslovém LED osvětlení. Ikonický design svítidla dodá Vašim výrobním prostorům nový prvek vnímání architektury průmyslového osvětlení. ALPHA PCB INDUSTRY PREMIUM je absolutním průlomem v LED průmyslovém osvětlení, nabízí výrazné snížení energetické spotřeby, dlouhou životnost, maximální variabilitu modulového systému a inovativní design. Je skvělým příkladem excelentního světelně technického inženýrství fi rmy ALPHALIGHTING CZ s.r.o. ALPHA PCB INDUSTRY s dosaženou hodnotou celkového světelného toku až 150 lm/w patří v současnosti k absolutně nejvyššímu standardu u vysoce výkonových průmyslových LED svítidel. Aplikace: Speciálně vyvinuto a dlouhodobě testováno pro instalace do náročného pracovního prostředí s okolní teplotou do + 60 C. VÝHODY: Kvalita MADE IN CZECH Certifi kace TSU Piešťany, Slovensko. Modulový systém umožňuje maximální variabilitu světelného výkonu a příkonu. Nejvýkonnější a energeticky nejúspornější LED svítidlo pro náročná pracovní prostředí s okolní teplotou do + 60 C*. Kombinace maximální funkčnosti, designu a mechanické odolnosti. 5 letá záruka + 5 letá garantovaná dostupnost náhradních komponentů. Laboratorně testovaná životnost více jak hodin/l80 dle IES LM-80. Bezkonkurenční poměr vysoké kvality a ceny. Garance nejvyšší kvality je zaručena použitím komponentů od renomovaných evropských výrobců. Nízké náklady na instalaci a údržbu. * produktová řada ALPHA PCB INDUSTRY PREMIUM 2 A1

3 TECHNICKÉ PŘEDNOSTI: Světelně technické parametry svítidla splňuji požadavky normy ČSN/STN EN Maximální účinnost svítidla až 88 %. Rychlá vyměnitelnost jednotlivých komponentů svítidla systém PLUG IN. Jednoduchá a rychlá instalace pomocí konektorového systému, nízké náklady na instalaci a údržbu. Excelentní poměr maximálního světelného výkonu a nízké energetické spotřeby Energetická třída A++ Maximální eliminace oslnění technologie optických difuzorů a mřížky. Možnost mechanického nastavení požadovaného úhlu sklonu svítidla. Maximální mechanická odolnost. Svítidla produktové řady ALPHA PCB INDUSTRY PREMIUM jsou osazena integrovaným předřadníkem TRIDONIC TALEXX s životností hodin při T a + 65 C a T c 85 C. Svítidla produktové řady ALPHA PCB INDUSTRY ECO LINE jsou osazena integrovaným předřadníkem s životností hodin při T a + 45 C. Systém CLO (Constant Light Output) zajistí potřebnou úroveň intenzity osvětlení po dobu životnosti svítidla a zvýší životnost LED čipů. MOŽNOSTI APLIKACE: Výrobní průmyslové haly s instalační výškou až 15 m Tunely a dopravní komunikace Chemický, petrochemický, agrochemický průmysl, plastikářský průmysl Metalurgický průmysl s teplotou okolního prostředí do + 60 C Automobilový průmysl, montážní sektory a boxy určené pro povrchovou úpravu jako jsou lakovny atd. A1 3

4 ZÁKLADNÍ TECHNICKÉ PARAMETRY: Optický systém Čiré sklo s mřížkou Základní technická specifi kace ALPHA PCB INDUSTRY Celkový příkon svítidla (W) Celkový světelný tok svítidla (lm) Měrný výkon svítidla (lm/w) Světelný tok světelného zdroje (lm) Měrný výkon světelného zdroje (lm/w) Účinnost (%) ALPHA PCB INDUSTRY ALPHA PCB INDUSTRY ALPHA PCB INDUSTRY Modulové varianty PLUG-IN ALPHA PCB INDUSTRY x 60 W/120 W ALPHA PCB INDUSTRY x 60 W/180 W ALPHA PCB INDUSTRY x 120 W/240 W ALPHA PCB INDUSTRY x 180 W/360 W Optický systém Opálové sklo s mřížkou Základní technická specifi kace ALPHA PCB INDUSTRY Celkový příkon svítidla (W) Celkový světelný tok svítidla (lm) Měrný výkon svítidla (lm/w) Světelný tok světelného zdroje (lm) Měrný výkon světelného zdroje (lm/w) Účinnost (%) ALPHA PCB INDUSTRY ALPHA PCB INDUSTRY ALPHA PCB INDUSTRY Modulové varianty PLUG-IN ALPHA PCB INDUSTRY x 60 W/120 W ALPHA PCB INDUSTRY x 60 W/180 W ALPHA PCB INDUSTRY x 120 W/240 W ALPHA PCB INDUSTRY x 180 W/360 W Poznámka: Uvedené základní parametry jsou stanoveny při teplotě chromatičnosti CCT 4000 K (± 300 K) a indexu podání barev R a min. 80. Při teplotě chromatičnosti CCT 5000 K (± 300 K) a indexu podání barev R a min. 80 bude celkový světelný tok svítidla (lm) cca o 5 % vyšší. Křivka svítivosti svítidla ALPHA PCB INDUSTRY 120 optický systém čiré sklo s mřížkou, CCT 4000 K ROZMĚRY: 520 mm Křivka svítivosti svítidla ALPHA PCB INDUSTRY 120 optický systém opálové sklo s mřížkou, CCT 4000 K 155 mm Kuželový diagram svítidla ALPHA PCB INDUSTRY mm 830 mm 1220 mm 4 A1

5 ZÁKLADNÍ TECHNICKÉ PARAMETRY: Optický systém vyměnitelné bezpečnostní tvrzené sklo. Vysoce leštěný optický systém s mřížkou, podélnými a příčnými lamelami. Světelný zdroj ALPHA PCB DUOMMO MODULES. Chemicky a teplotně rezistentní těsnění. Mechanicky a teplotně odolná hliníková konstrukce svítidla s vysoce efektivním systémem odvodu tepla ze světelného zdroje svítidla. Konektorový systém WAGO světelného zdroje svítidla umožňující rychlou výměnu. Integrovaný LED předřadník s optimalizací teplotního managementu HIGH HEAT DISSIPATION. Připojení svítidla pomocí konektorového systému PLUG-IN. A1 5

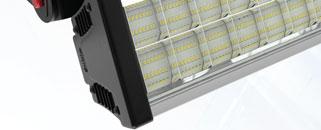

6 PARAMETROVÉ POROVNÁNÍ ENERGETICKÉ EFEKTIVITY: Energetická úspora 155 W = 56 % Metalhalogenidové výbojkové svítidlo 250 W Celkový příkon 275 W Celkový světelný tok svítidla lumen Měrný výkon 70 lm/w Životnost hodin Energetická úspora 260 W = 59 % Metalhalogenidové výbojkové svítidlo 400 W Celkový příkon 440 W Celkový světelný tok svítidla lumen Měrný výkon 70 lm/w Životnost hodin ALPHA BCB INDUSTRY 120 W Celkový příkon 120W Celkový světelný tok svítidla lumen Měrný výkon 150 lm/w Životnost více než hodin/l80 ALPHA BCB INDUSTRY 180 W Celkový příkon 180W Celkový světelný tok svítidla lumen Měrný výkon 150 lm/w Životnost více než hodin/l80 VLASTNOSTI SVÍTIDLA: Možnost mechanického nastavení požadovaného úhlu sklonu svítidla -90 až +90 s aretační pojistkou. Modulový systém propojení konektory PLUG-IN. 6 A1

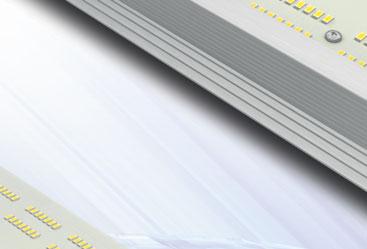

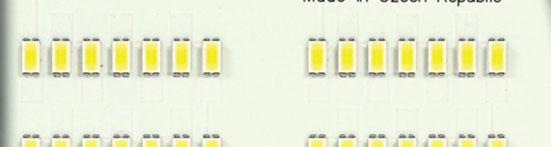

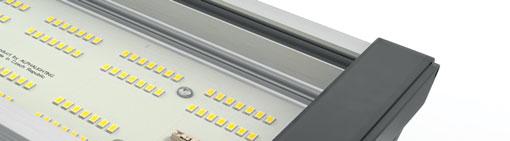

7 Světelný zdroj svítidla MODUL ALPHA PCB DUOMMO Český výrobek Made in Czech DUOMMO PCB MODULES TECHNICKÉ PŘEDNOSTI: PCB moduly ALPHA PCB DUOMMO MODULES s LED čipy SAMSUNG se světelným tokem až 180 lumen/w. Maximálně nejvyšší možná hodnota měrného výkonu LED čipu. Jednoduchá vyměnitelnost PCB modulu. A1 7

8 VARIABILNÍ OPTICKÝ SYSTÉM Čirý difuzor polykarbonát MAKROLON SX Maximální eliminace oslnění UGR. Extrémní účinnost + Nízká váha. Speciální povrch difuzoru je antistaticky vůči nečistotám. Maximálně odolný v rozsahu teplot -100 C +120 C. Mechanicky odolný. Vyhovuje normě (ČSN EN ). Polykarbonát MAKROLON SX Opálový difuzor bezpečnostní tvrzené sklo Maximální eliminace oslnění UGR. Teplotně do +250 C. Chemicky odolný. Mechanicky odolný. Vyhovuje normě (ČSN EN ). Opálový tepelně tvrzený bezpečnostní skleněný difuzor Čirý difuzor bezpečnostní tvrzené sklo Teplotně do +250 C. Chemicky odolný. Mechanicky odolný. Vyhovuje normě (ČSN EN ). Čirý tepelně tvrzený bezpečnostní skleněný difuzor LED svítidla APHA PCB INDUSTRY jsou vybavena variabilním optickým systémem s možností volby různých typů difuzorů. 8 A1

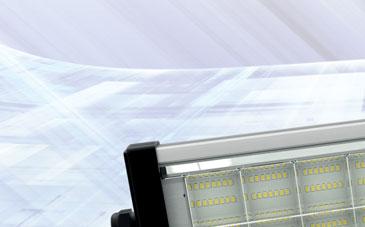

9 MODULOVÉ VARIANTY ALPHA PCB INDUSTRY: 1 x 50 ALPHA PCB INDUSTRY 60 W/9 000 lumen 520 x 150 x 100 mm/3,6 kg 2 x 50 ALPHA PCB INDUSTRY 120 W/ lumen 520 x 320 x 336 mm/9,2 kg 3 x 50 ALPHA PCB INDUSTRY 180 W/ lumen 520 x 490 x 336 mm/13 kg 1 x 80 ALPHA PCB INDUSTRY 120 W/ lumen 830 x 150 x 100 mm/5,9 kg 2 x 80 ALPHA PCB INDUSTRY 240 W/ lumen 830 x 320 x 336 mm/14,2 kg 1 x 120 ALPHA PCB INDUSTRY 180 W/ lumen 1220 x 150 x 100 mm/8,8 kg 2 x 120 ALPHA PCB INDUSTRY 360 W/ lumen 1220 x 320 x 336 mm/20 kg A1 9

10 Výrobce dodavatel: AlphaLighting CZ s.r.o. Business Line, Lorencova 3791, Zlín Česká republika Tel.: Generální obchodní zastoupení: AlphaLighting Trade s.r.o. Ivánska cesta 30/B, Bratislava Slovenská republika Tel.:
