1 Panikové kování ASSA ABLOY PED 200 PED 300 PED 500 PED 700 AB 89 AB 90 Smart The global leader in door opening solutions

2 Obsah Úvodní informace o panikové kování 3 Panikové kování Mare Nostrum - povrchová varianta PED200 jednobodá 4 PED200 + PED/V dvou a tříbodá 5 PED300 jednobodá 6 PED300 + PED/V dvou a tříbodá 7 Mare Nostrum štíty 8 Modular štíty 9 Panikové kování Mare Nostrum - zadlabací varianta PED PED Vnější štíty pro zadlabací PED 12 Panikové kování AB89 a AB90 - povrchová varianta AB89 jednobodá 13 AB89 dvoubodá a tříbodá 14 AB90 jednobodá 15 AB90 dvoubodá a tříbodá 16 Vnější štíty pro AB89 a AB90 17 Panikové kování SMART - zadlabací varianta SMART 18 Příslušenství k zadlabací PED 19 2

3 EN 1125 a EN 179 panikové a nouzové dveřní uzávěry EN 1125 Stavební kování panikové dveřní uzávěry ovládané horizontálním madlem Tato norma popisuje panikové kování ovládané horizontální hrazdou na únikových cestách. Panikový uzávěr dle EN 1125 je mechanismus, který je určen pro dveře v budovách (veřejné budovy, místa veřejné zábavy, obchody atd.) na únikových cestách kde je riziko vzniku panické situace. Hlavní důvod požadavků funkčnosti obsažených v této normě je zajištění bezpečného a účinného útěku dveřmi s minimální námahou bez dřívější znalosti zařízení. Dveře se uvolňují madlem horizontálně umístěným přes vnitřní stranu dveří, pokud je s ním pohnuto kdekoliv podél své účinné délky ve směru pohybu a/nebo v oblouku dolů. Poznámka! Panikové kování může být umístěno na nouzových východech. EN 179 Stavební kování Nouzové dveřní uzávěry ovládané klikou nebo tlačítkem Tato norma popisuje nouzové dveřní uzávěry ovládané klikou nebo tlačítkem na únikových cestách. Nouzový dveřní uzávěr popisovaný dle EN 179 je mechanismus, který je určen pro dveře v budovách na únikových cestách, kde se nepředpokládá vznik panické situace. Nouzový uzávěr musí zajistit bezpečný východ jednoduchým a okamžitým odblokováním mechanismu. Pro rychlé ovládání je předchozí znalost funkčnosti mechanismu nutná. Dveře se uvolňují tlačným elementem nebo klikou umístěnou na vnitřní straně dveří pohybem směrem dolů nebo ve směru východu. Poznámka! Nouzové dveřní uzávěry nemohou být použity na panikových východech! Typ A: Panikové příčné madlo se zástrčkou Typ B: Panikové dotykové madlo se zástrčkou Dveřní kování Typ A: Panikové příčné madlo se závorou Typ B: Panikové dotykové madlo se závorou 3

4 Panikové hrazdy ASSA ABLOY PED200 Tlačné povrchové panikové kování: hrazda Pro dřevěné, kovové nebo hliníkové dveře Pro dveře 1200 x 2350 mm Uzamčení v jednom bodě Kovová střelka Hliníkový kryt Hliníkové madlo 1200 mm může být zkráceno EN1125:2008 Vnější štíty Jednostranná cylindrická vložka Prodlužovací kit táhel (pro dveře do 3200mm) Stříbrná (RAL9006) Černá (RAL 9005) Satin nikl (efekt NEREZ) Další barvy na požádání 4

5 ASSA ABLOY PED200 + PED/V Panikové hrazdy Set táhel s 2 vertikálními uzamykacími body pro panikovou hrazdu PED200 Tlačné povrchové panikové kování: hrazda Pro dřevěné, kovové nebo hliníkové dveře Pro dveře 1200x2350 mm Jištění ve dvou a třech bodech Kovová střelka Hliníkové krytky Hliníkové madlo 1200 mm může být zkráceno Krytky táhel Hrazdu je třeba objednat samostatně Vnější štíty Jednostranná cylindrická vložka Prodlužovací kit táhel (pro dveře do 3200mm) Stříbrná (RAL9006) Černá (RAL 9005) Satin nikl (efekt NEREZ) Další barvy na požádání EN1125:2008 5

6 Panikové hrazdy ASSA ABLOY PED300 Tlačné panikové kování: dotyková hrazda Pro dřevěné, kovové nebo hliníkové dveře Pro dveře 1200 x 2350 mm Uzamčení v jednom bodě Kovová střelka Hliníkový kryt Hliníkové madlo 1200 mm může být zkráceno až na min. 325 mm EN 1125:2008 Vnější štíty Jednostranná cylindrická vložka Různé otvírače Stříbrná (RAL9006) Černá (RAL 9005) Satin nikl (efekt NEREZ) Další barvy na požádání 6

7 ASSA ABLOY PED300 + PED/V Panikové hrazdy Set táhel s 2 vertikálními uzamykacími body pro panikovou hrazdu PED300 Tlačné povrchové panikové kování: dotyková hrazda Pro dřevěné, kovové nebo hliníkové dveře Pro dveře 1200 x 2350 mm Jištění ve dvou a třech bodech Kovová střelka Hliníkový kryt Hliníkové madlo 1200 mm může být zkráceno až na min. 325 mm Krytky táhel Hrazdu je třeba objednat samostatně EN 1125:2008 Vnější štíty Jednostranná cylindrická vložka Prodlužovací kit táhel (pro dveře do 3200mm) Stříbrná (RAL9006) Černá (RAL 9005) Satin nikl (efekt NEREZ) Další barvy na požádání 7

8 Panikové hrazdy MARE NOSTRUM Vnější štít pro panikové kování Jednotný design pro různé použití Použitelné pro série PED200 a PED300 Bez jednostrané cylindrické půl vložky EN179 Jednostranná cylindrická půl vložka 29x10 mm Stříbrná Černá Další barvy na požádání 8

9 MODULAR Panikové hrazdy Vnější štít pro panikové kování Jednotný design pro různé použití Použitelné pro série PED200 a PED300 Varianty klika nebo otočná koule Bez jednostrané cylindrické půl vložky EN179 Jednostranná cylindrická půl vložka 29x10 mm Stříbrná Černá Satin nikl (efekt NEREZ) Další barvy na požádání 9

10 Panikové hrazdy ASSA ABLOY PED500 Tlačné zadlabací panikové kování : hrazda Panikové kování pro zámky Nemef Určeno pro jednokřídlé i dvoukřídlé dveře Pravolevé provedení Hliníkové madlo 1200mm může být zkráceno 9mm čtyřhran EN 1125:2008 Zadlabací zámky Nemef série 1769, 1901, 1905 Vnější štíty (dle specifikace použitého zámku) Jednostranná cylindrická vložka Rozvorové tyče Panikové zástrče Podlahový kalíšek Vrchní kalíšek Držák rozvor Stříbrná (RAL9006) Černá (RAL 9005) Satin nikl (efekt NEREZ) Další barvy na požádání Zadlabací zámky (1) (2) 10

11 ASSA ABLOY PED700 Panikové hrazdy Dotykové zadlabací panikové kování Panikové kování pro zámky Nemef Určeno pro jednokřídlé i dvoukřídlé dveře Pravolevé provedení Hliníkové madlo 1200mm může být zkráceno až na min. 325 mm 9mm čtyřhran EN 1125:2008 Zadlabací zámky Nemef série 1769, 1901, 1905 Vnější štíty (dle specifikace použitého zámku) Jednostranná cylindrická vložka Rozvorové tyče Panikové zástrče Podlahový kalíšek Vrchní kalíšek Držák rozvor Stříbrná (RAL9006) Černá (RAL 9005) Satin nikl (efekt NEREZ) Další barvy na požádání Zadlabací zámky (1) (2) 11

12 Panikové hrazdy Vnější kování pro zadlabací panikové kování PED 500 a PED 700 Vnější štít pro zadlabací PED 500 a PED 700 Jednotný design pro různé použití Bez cylindrické vložky Různé varianty Stříbrná Černá Nerez EN179 12

13 AB 89 jednobodová Panikové hrazdy Tlačné zadlabací panikové kování : hrazda Pro dřevěné kovové nebo hliníkové dveře Určeno pro jednokřídlé i dvoukřídlé dveře Pravolevé provedení Madlo 1200mm může být zkráceno Vhodné pro použití na frekventovaných místech budov EN1125 Vnější štíty EN3000, EN3100, EN3300, EN3600, R2E00 Jednostranná cylindrická půl vložka 29x10 mm Microspínač k hrazdám Stříbrná Černá Bílá Nerez 2 miliony cyklů Typ AB bodová Typ AB /

14 Panikové hrazdy AB 89 dvoubodová, tříbodová Tlačné zadlabací panikové kování : hrazda Pro dřevěné kovové nebo hliníkové dveře Určeno pro jednokřídlé i dvoukřídlé dveře Dveře 1200x2300mm (pro vyšší dveře je možno použít prodlužovací prvky) Pravolevé provedení Madlo 1200mm může být zkráceno Vhodné pro použití na frekventovaných místech budov EN1125 Vnější štíty EN3000, EN3100, EN3300, EN3600, R2E00 Jednostranná cylindrická půl vložka 29x10 mm Prodlužovací prvky pro dveře vyšší 2300 mm Microspínač k hrazdám Stříbrná Černá Bílá Nerez 2 miliony cyklů horní západka dolní západka horní západka dolní západka Typ AB bodová Typ AB bodová / / Typ AB Typ AB

15 AB 90 jednobodová Panikové hrazdy Tlačné zadlabací panikové kování : dotyková hrazda Pro dřevěné kovové nebo hliníkové dveře Určeno pro jednokřídlé i dvoukřídlé dveře Pravolevé provedení Madlo 900mm může být zkráceno na 653 mm Madlo 1200mm může být zkráceno na 806 mm Vhodné pro použití na frekventovaných místech budov EN1125 Vnější štíty EN3000, EN3100, EN3300, EN3600, R2E00 Jednostranná cylindrická půl vložka 29x10 mm Stříbrná Černá Bílá Nerez Typy AB /AB bodové / 1141 Typ AB /AB

16 Panikové hrazdy AB 90 dvoubodová, tříbodová Tlačné zadlabací panikové kování : hrazda Pro dřevěné kovové nebo hliníkové dveře Určeno pro jednokřídlé i dvoukřídlé dveře Dveře 1200x2300mm (pro vyšší dveře je možno použít prodlužovací prvky) Pravolevé provedení Madlo 900mm může být zkráceno na 653 mm Madlo 1200mm může být zkráceno na 806 mm Vhodné pro použití na frekventovaných místech budov EN1125 Vnější štíty EN3000, EN3100, EN3300, EN3600, R2E00 Jednostranná cylindrická půl vložka 29x10 mm Prodlužovací prvky pro dveře vyšší 2300 mm Stříbrná Černá Bílá Nerez Typy AB /AB bodové horní západka 48 B dolní západka X B , Y 25, ,5 9, mm B B 16 Typ AB

17 Vnější štíty pro AB 89 a 90 Panikové hrazdy Vnější štíty pro povrchové panikové kování AB 89 a 90 Pravolevé provedení Bez jednostranné cylindrické vložky Jednotný design pro různé použití Jednostranná cylindrická půl vložka 29 x 10 mm Stříbrná Černá Bílá Imitace nerez EN3000 EN3100 EN3300 otočná koule EN2900P R2E00 EN3600 pevná koule E N E N310 0 E N ,78 61, ,78 61, EN3600 E N P R 2 E

18 Panikové hrazdy NEME EURO SMART Panikové kování - zadlabací varianta Jedno nebo dvoukřídlé dveře Profily, kovové nebo dřevěné dveře 2520 mm vysoké Pravo-levé provedení Madlo hliníkové nebo nerezové délky 900 mm a 1200 mm ABS / nerezové boční kryty 9 mm čtyřhran Pro panikové zámky rozměrů 72 mm nebo 92mm * mechanismus dodáván samostatně bez madla EN 1125:2008 Zadlabací zámky Nemef série 1769, 1901, 1905 Vnější štíty (dle specifikace použitého zámku) Oboustranná cylindrická vložka Rozvorové tyče Panikové zástrče Podlahový kalíšek Vrchní kalíšek Držák rozvor Povrchy: Černé kryty z ABS plastu Kryty z nerezové oceli Madlo z eloxovaného hliníku Madlo z nerezové oceli / MAX 18

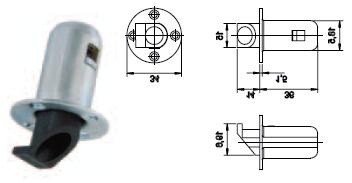

19 Příslušenství pro zadlabací varianty PED Panikové hrazdy Příslušenství k panikovým zámkům Nemef 1921 a 1925 Pro použití zajištění dveřního křídla ve dvou bodech 1932 PANIK. ROZVORA PRO 1935 Zadlabací zámky PANIK. ZÁSTRČ 1936 DRŽÁK ROZVOR VRCHNÍ KALÍŠEK 1939 PODLAH. KALÍŠEK 19

20 ASSA ABLOY Czech & Slovakia s.r.o. Dolnoměcholupská 1418/12, Praha 10 Česká republika Tel.: ax: ASSA ABLOY Czech & Slovakia s.r.o. - organizačná zložka Popradská 71, Bratislava Slovenská republika Tel.: ax: info@assaabloy.sk
