1 Technische Technická dokumentace Dokumentation TopWing Luftheizer Ohřívač vzduchu TopWing TLHD TLHD-K TLHD-V TLHD-V TLHD-VHP TLHD-VHP

2 Obsah/popis Obsah... strana Regulace/možnosti použití...3 Tabulka výkonů Tlaková ztráta na straně vody/hladina hluku...8 Pokyny k projektování...9 Příklady instalace TLHD Příslušenství Varianty pro prodejní objekty Popis...16 Varianty pro prodejní objekty Technická data...17 Varianty pro prodejní objekty Výkonová data...18 Varianty pro prodejní objekty Sání venkovního vzduchu nad střechou...19 Varianty pro prodejní objekty Sání venk. vzduchu z fasády...20 Varianty prodejních ploch Sání venkovního vzduchu ze střechy - věžové provedení...21 Varianty prodejních ploch Příslušenství regulace...22 Varianty prodejních ploch Elektrické zapojení...22 Spínací a regulační zařízení...23 Plynulá regulace otáček...24 Přepínače Regulátory provozu směšovaného vzduchu Příslušenství regulace...30 Varianty regulace WRS Elektrický 5stupňový spínač pro řídící signál 0 10V...34 Výkon v závislosti na příslušenství Výkaz výměr Popis Ohřívač vzduchu typu TopWing se vyznačuje moderním designem a jeho harmonické a měkké linie vyniknou obzvláště ve výstavních prostorách, vstupních halách, nákupních střediscích nebo hypermarketech. Díky bílé barvě odstínu RAL 9016 (dopravní bílá) a zaobleným hranám nepůsobí zařízení TopWing instalováno pod stropem nijak rušivě. Cirkulační nebo směšovaný vzduch, vždy podle místních podmínek, se nasává pod stropem a vyfukuje do šesti různých směrů. Vzhledem k tomu, že zařízení TopWing lze použít jak pro vytápění, tak i pro chlazení, je příjemné vnitřní klima zajištěno trvale a po celý rok, neboť v v zimě i v létě dochází k odpovídající distribuci vzduchu. Ventilátor zařízení s tichým oběžným kolem pohání jednofázový elektromotor 230 V. Alternativně jsou k dispozici také trojfázové elektromotory 3 x 400 V. Nezávisle na tom, jaký motor byl zvolen, lze otáčky obou motorů podle potřeby plynule řídit příslušnými regulátory z širokého sortimentu dodávek. Ohřívače a chladiče vzduchu zařízení TopWing jsou vybavovány registry z mědi/hliníku se třemi řadami trubek. To má tu výhodu, že i při nízkoteplotním vytápění nebo u kondenzačních kotlů s teplotním spádem 50/40 C a při maximálním objemovém průtoku vzduchu v režimu oběhového vzduchu se dosahuje teploty přiváděného vzduchu na výstupu přibližně až 34 C. Tiché oběžné kolo v kombinaci s plynulou regulací otáček je podstatnou předností zařízení TopWing, hluk pozbývá významu. Přesvědčte se sami: Zařízení TopWing bude vytápět a ne hlučet! 2

3 Regulace/možnosti použití Digitální regulace PXDM/RKE Příslušnou digitální regulací lze otáčky obou motorů zařízení TopWing plynule měnit. Otáčky je možné automaticky upravovat v závislosti na požadované hodnotě teploty v prostoru. Instalace jednotky TLHD na zavěšený mezistrop Ohřívač vzduchu pro instalaci na strop pro režim cirkulace vzduchu nebo na zavěšený podhled pro režim cirkulace nebo směšování. 2 velikosti zařízení: Vytápění: průtok vzduchu až 4200 m³/h. topný výkon 53,7 kw Chlazení: průtok vzduchu až 3600 m³/h, chladící výkon 21,3 kw Moderní design, skříň s povrchovou úpravou práškovou barvou, barevný odstín RAL 9016 dopravní bílá. Vhodný pro nákupní střediska, hypermarkety, prodejny nábytku, atp. Stavitelné výfukové lamely. Instalace jednotky TLHD na strop Výměník tepla pro tlak až PN 16 z Cu/Al, se 3 řadami trubek, pro max. teplotu rozvodu teplé vody 90 C, pro min. teplotu chladící vody až 5 C; dvoutrubkový systém pro vytápění nebo chlazení; vhodný i pro provoz nízkoteplotního vytápění příp. pro provoz s kondenzačním kotlem. Jednofázový střídavý motor 230 V/50 Hz s termokontakty, oběžným kolem, velmi tichý. Alternativně: trojfázový střídavý motor 3x400 V/50 Hz, s oběžným kolem. U provedení TLHD-K (vytápění nebo chlazení) navíc s kondenzátní vanou, plovákovým spínačem, kondenzátním čerpadlem s řídící jednotkou a odtokovou hadicí. 3

4 Tabulka výkonů vytápění/chlazení Typ TopWing TLHD 40 1 x 230 V vytápění Otáčky 900 min min min min min -1 Objemový průtok 2100 m 3 /h 1900 m 3 /h 1800 m 3 /h 1700 m 3 /h 1300 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PWW 5 17, , , , , / , , , , , , , , ,7 34 8, ,9 34 9,3 35 9,0 35 8,6 35 7,2 37 PWW 5 22, , , , , / , , , , , , , , , , , , , , ,4 46 PWW 5 27, , , , , / , , , , , , , , , , , , , , ,6 54 Typ TopWing TLHD-K 40 1 x 230 V vytápění Otáčky 900 min min min min min -1 Objemový průtok 1600 m 3 /h 1500 m 3 /h 1400 m 3 /h 1300 m 3 /h 1000 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PWW 5 14, , , , , / , , , ,5 34 8, ,2 34 9,8 34 9,3 35 8,9 35 7, ,3 36 7,9 36 7,6 36 7,2 37 6,0 38 PWW 5 19, , , , , / , , , , , , , , , , , , , ,4 46 9,5 49 PWW 5 22, , , , , / , , , , , , , , , , , , , , ,1 57 Typ TopWing TLHD-K 40 1 x 230 V chlazení Otáčky 900 min min min min min -1 Objemový průtok 1600 m 3 /h 1500 m 3 /h 1400 m 3 /h 1300 m 3 /h 1000 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PKW 32 40% r.f. 10,0 19 9,6 18 9,2 18 8,7 18 7,3 17 5/ % r.f. 9,1 18 8,7 18 8,3 17 7,9 17 6, % r.f. 8,2 17 7,9 17 7,5 17 7,2 16 6, % r.f. 7,2 16 6,9 16 6,6 16 6,3 15 5, % r.f. 6,7 16 6,4 15 6,1 15 5,8 15 4,9 14 PKW 32 40% r.f. 8,9 19 8,5 19 8,2 19 7,8 18 6,5 17 6/ % r.f. 8,0 18 7,7 18 7,3 18 7,0 18 5, % r.f. 7,1 18 6,8 18 6,5 17 6,2 17 5, % r.f. 6,1 17 5,8 17 5,6 16 5,3 16 4, % r.f. 5,6 16 5,3 16 5,1 16 4,8 16 4,1 15 PKW 32 40% r.f. 7,8 20 7,5 19 7,1 19 6,8 19 5,6 18 8/ % r.f. 6,8 19 6,6 19 6,3 18 6,0 18 5, % r.f. 6,0 18 5,7 18 5,5 18 5,2 18 4, % r.f. 4,9 17 4,7 17 4,5 17 4,3 17 3, % r.f. 4,5 17 4,3 16 4,1 16 3,9 16 3,2 15 4

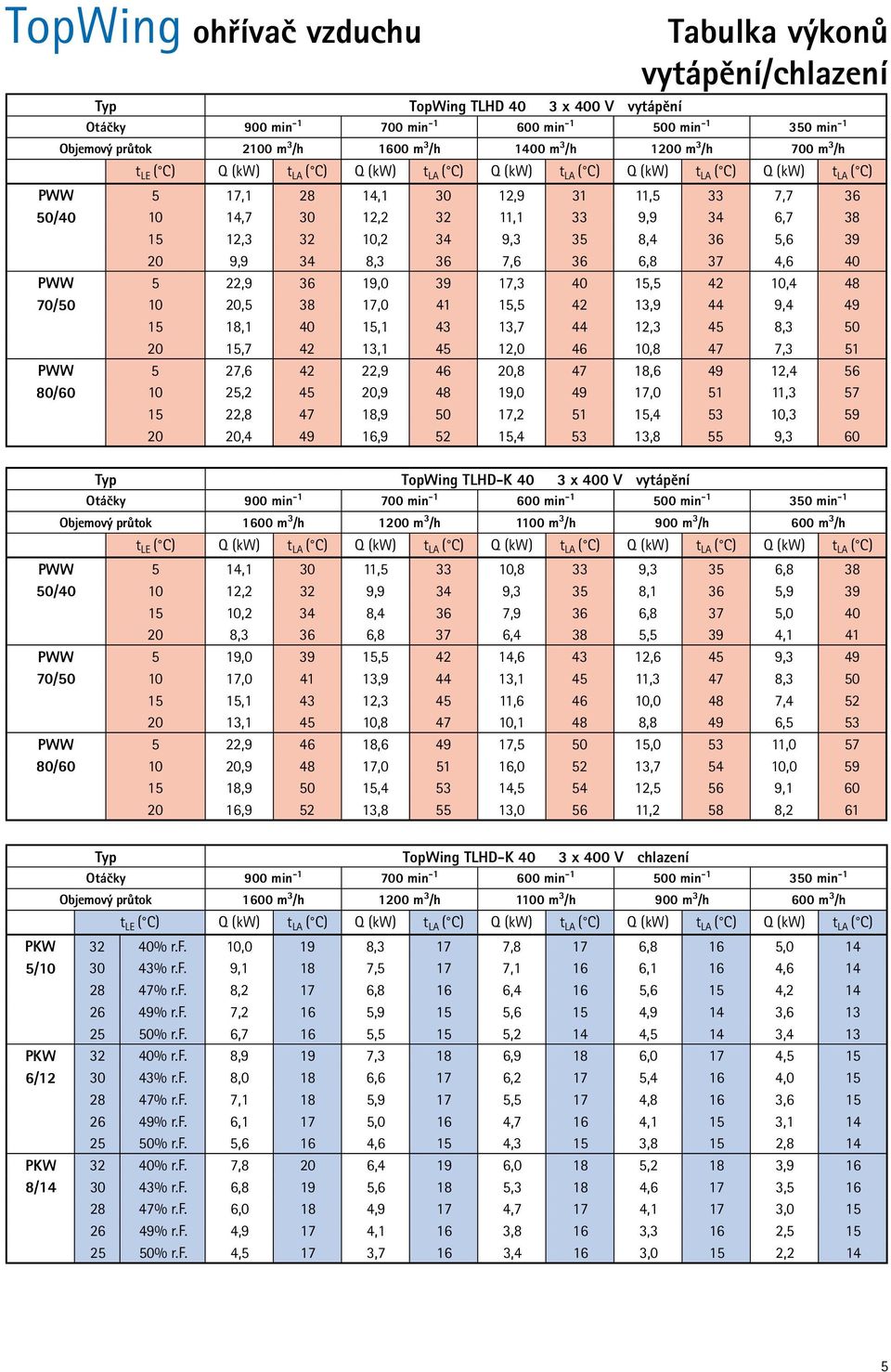

5 Tabulka výkonů vytápění/chlazení Typ TopWing TLHD 40 3 x 400 V vytápění Otáčky 900 min min min min min -1 Objemový průtok 2100 m 3 /h 1600 m 3 /h 1400 m 3 /h 1200 m 3 /h 700 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PWW 5 17, , , ,5 33 7, / , , ,1 33 9,9 34 6, , ,2 34 9,3 35 8,4 36 5, ,9 34 8,3 36 7,6 36 6,8 37 4,6 40 PWW 5 22, , , , , / , , , ,9 44 9, , , , ,3 45 8, , , , ,8 47 7,3 51 PWW 5 27, , , , , / , , , , , , , , , , , , , ,8 55 9,3 60 Typ TopWing TLHD-K 40 3 x 400 V vytápění Otáčky 900 min min min min min -1 Objemový průtok 1600 m 3 /h 1200 m 3 /h 1100 m 3 /h 900 m 3 /h 600 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PWW 5 14, , ,8 33 9,3 35 6, / ,2 32 9,9 34 9,3 35 8,1 36 5, ,2 34 8,4 36 7,9 36 6,8 37 5, ,3 36 6,8 37 6,4 38 5,5 39 4,1 41 PWW 5 19, , , ,6 45 9, / , , , ,3 47 8, , , , ,0 48 7, , , ,1 48 8,8 49 6,5 53 PWW 5 22, , , , , / , , , , , , , , ,5 56 9, , , , ,2 58 8,2 61 Typ TopWing TLHD-K 40 3 x 400 V chlazení Otáčky 900 min min min min min -1 Objemový průtok 1600 m 3 /h 1200 m 3 /h 1100 m 3 /h 900 m 3 /h 600 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PKW 32 40% r.f. 10,0 19 8,3 17 7,8 17 6,8 16 5,0 14 5/ % r.f. 9,1 18 7,5 17 7,1 16 6,1 16 4, % r.f. 8,2 17 6,8 16 6,4 16 5,6 15 4, % r.f. 7,2 16 5,9 15 5,6 15 4,9 14 3, % r.f. 6,7 16 5,5 15 5,2 14 4,5 14 3,4 13 PKW 32 40% r.f. 8,9 19 7,3 18 6,9 18 6,0 17 4,5 15 6/ % r.f. 8,0 18 6,6 17 6,2 17 5,4 16 4, % r.f. 7,1 18 5,9 17 5,5 17 4,8 16 3, % r.f. 6,1 17 5,0 16 4,7 16 4,1 15 3, % r.f. 5,6 16 4,6 15 4,3 15 3,8 15 2,8 14 PKW 32 40% r.f. 7,8 20 6,4 19 6,0 18 5,2 18 3,9 16 8/ % r.f. 6,8 19 5,6 18 5,3 18 4,6 17 3, % r.f. 6,0 18 4,9 17 4,7 17 4,1 17 3, % r.f. 4,9 17 4,1 16 3,8 16 3,3 16 2, % r.f. 4,5 17 3,7 16 3,4 16 3,0 15 2,2 14 5

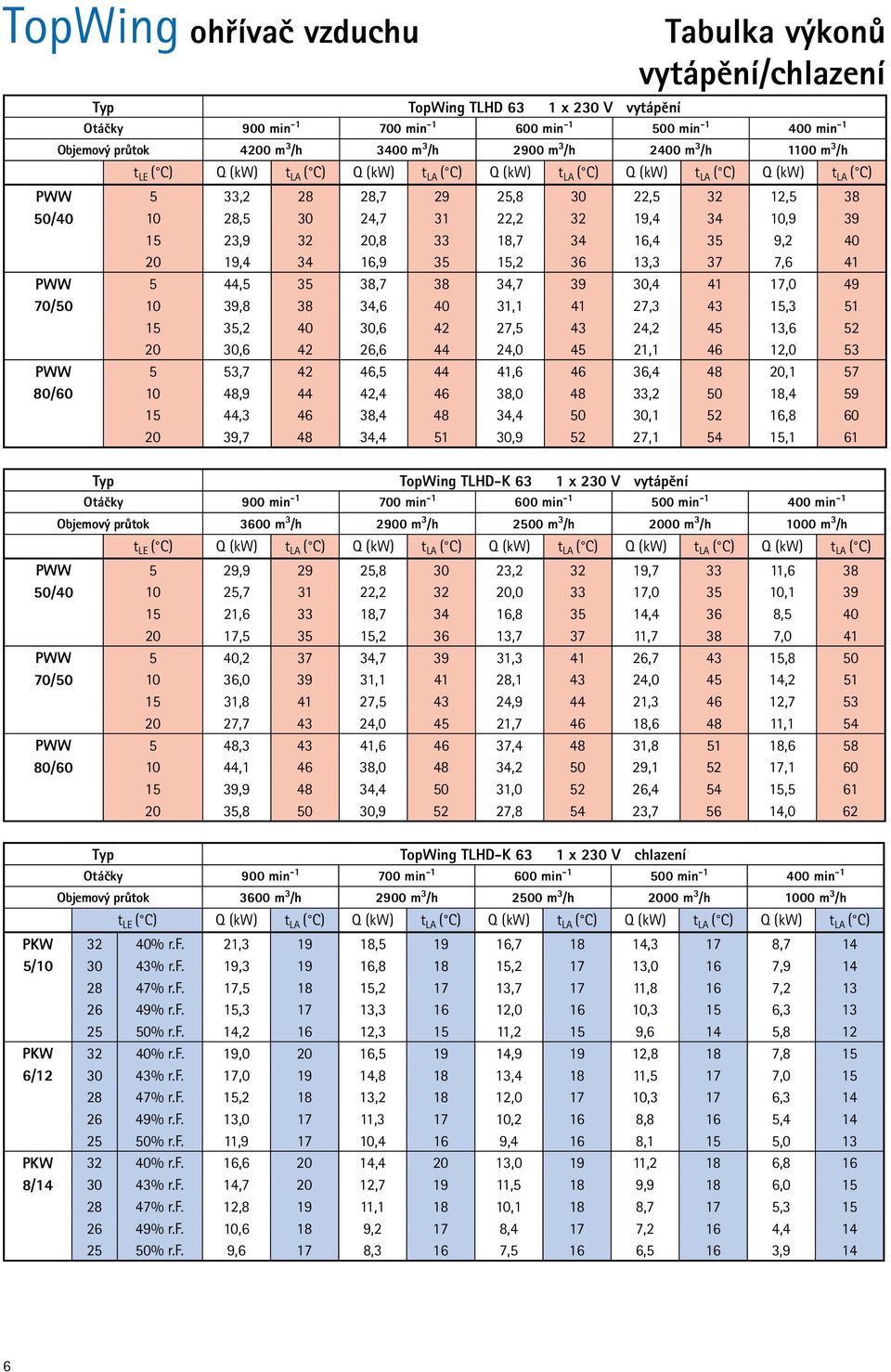

6 Tabulka výkonů vytápění/chlazení Typ TopWing TLHD 63 1 x 230 V vytápění Otáčky 900 min min min min min -1 Objemový průtok 4200 m 3 /h 3400 m 3 /h 2900 m 3 /h 2400 m 3 /h 1100 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PWW 5 33, , , , , / , , , , , , , , ,4 35 9, , , , ,3 37 7,6 41 PWW 5 44, , , , , / , , , , , , , , , , , , , , ,0 53 PWW 5 53, , , , , / , , , , , , , , , , , , , , ,1 61 Typ TopWing TLHD-K 63 1 x 230 V vytápění Otáčky 900 min min min min min -1 Objemový průtok 3600 m 3 /h 2900 m 3 /h 2500 m 3 /h 2000 m 3 /h 1000 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PWW 5 29, , , , , / , , , , , , , , ,4 36 8, , , , ,7 38 7,0 41 PWW 5 40, , , , , / , , , , , , , , , , , , , , ,1 54 PWW 5 48, , , , , / , , , , , , , , , , , , , , ,0 62 Typ TopWing TLHD-K 63 1 x 230 V chlazení Otáčky 900 min min min min min -1 Objemový průtok 3600 m 3 /h 2900 m 3 /h 2500 m 3 /h 2000 m 3 /h 1000 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PKW 32 40% r.f. 21, , , ,3 17 8,7 14 5/ % r.f. 19, , , ,0 16 7, % r.f. 17, , , ,8 16 7, % r.f. 15, , , ,3 15 6, % r.f. 14, , ,2 15 9,6 14 5,8 12 PKW 32 40% r.f. 19, , , ,8 18 7,8 15 6/ % r.f. 17, , , ,5 17 7, % r.f. 15, , , ,3 17 6, % r.f. 13, , ,2 16 8,8 16 5, % r.f. 11, ,4 16 9,4 16 8,1 15 5,0 13 PKW 32 40% r.f. 16, , , ,2 18 6,8 16 8/ % r.f. 14, , ,5 18 9,9 18 6, % r.f. 12, , ,1 18 8,7 17 5, % r.f. 10,6 18 9,2 17 8,4 17 7,2 16 4, % r.f. 9,6 17 8,3 16 7,5 16 6,5 16 3,9 14 6

7 Tabulka výkonů vytápění/chlazení Typ TopWing TLHD 63 3 x 400 V vytápění Otáčky 900 min min min min min -1 Objemový průtok 4200 m 3 /h 3400 m 3 /h 2900 m 3 /h 2200 m 3 /h 1000 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PWW 5 33, , , , , / , , , , , , , , ,4 36 8, , , , ,5 37 7,0 41 PWW 5 44, , , , , / , , , , , , , , , , , , , , ,1 54 PWW 5 53, , , , , / , , , , , , , , , , , , , , ,0 62 Typ TopWing TLHD-K 63 3 x 400 V vytápění Otáčky 900 min min min min min -1 Objemový průtok 3600 m 3 /h 2900 m 3 /h 2500 m 3 /h 1900 m 3 /h 900 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PWW 5 29, , , , , / , , , ,4 35 9, , , , ,9 37 7, , , , ,3 38 6,5 42 PWW 5 40, , , , , / , , , , , , , , , , , , , , ,3 54 PWW 5 48, , , , , / , , , , , , , , , , , , , , ,9 63 Typ TopWing TLHD-K 63 3 x 400 V chlazení Otáčky 900 min min min min min -1 Objemový průtok 3600 m 3 /h 2900 m 3 /h 2500 m 3 /h 1900 m 3 /h 900 m 3 /h t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PKW 32 40% r.f. 21, , , ,8 17 8,0 14 5/ % r.f. 19, , , ,6 16 7, % r.f. 17, , , ,4 16 6, % r.f. 15, , , ,0 15 5, % r.f. 14, , ,2 15 9,3 14 5,4 12 PKW 32 40% r.f. 19, , , ,3 18 7,2 15 6/ % r.f. 17, , , ,1 17 6, % r.f. 15, , ,0 17 9,9 16 5, % r.f. 13, , ,2 16 8,5 15 5, % r.f. 11, ,4 16 9,4 16 7,8 15 4,6 13 PKW 32 40% r.f. 16, , , ,8 18 6,3 16 8/ % r.f. 14, , ,5 18 9,5 18 5, % r.f. 12, , ,1 18 8,4 17 4, % r.f. 10,6 18 9,2 17 8,4 17 6,9 16 4, % r.f. 9,6 17 8,3 16 7,5 16 6,2 15 3,6 14 7

8 Tlaková ztráta na straně vody/ hladina hluku W = 0,86 x Q (nebo Qeff) t W Tlaková ztráta na straně vody TLHD 40 Průtok vody (l/h) Tlaková ztráta vody [kpa] Vytápění W Q Q eff = průtok vody [m³/h] = katalogový topný výkon [kw] (viz tabulka výkonů na str. 4 7) = efektivní topný výkon [kw] (viz výkon v závislosti na příslušenství na str. 36) t w = rozdíl teplot přív./vratná přípojka 0,86 = konstantní faktor TLHD-K 40 Vytápění Chlazení Průtok vody (l/h) Tlaková ztráta vody [kpa] TLHD 63 Vytápění Průtok vody (l/h) Tlaková ztráta vody [kpa] TLHD-K 63 Vytápění Chlazení Průtok vody (l/h) Tlaková ztráta vody [kpa] Hladina akustického tlaku/hladina akustického výkonu v závislosti na otáčkách ventilátoru TLHD 40/TLHD-K 40 TLHD 63/TLHD-K 63 Otáčky Hladina Hladina Otáčky Hladina Hladina akust. výkonu akust. tlaku 1) akust. výkonu akust. tlaku 1) min -1 dba dba min ) Velikost místnosti 1500 m3, střední absorpce; vzdálenost 5 m od volného nasávaní vzduchu. dba dba

9 Pokyny k projektování E A C D A F 3 x 120 B Typ TLHD/TLHD-K 40 TLHD/TLHD-K 63 Rozměry A mm B mm C mm D mm E mm F mm R 317 R 382 Obsah vody l 3,0 3,6 Přípojky vnější závit R 1 1 Hmotnost kg Jednofázový střídavý motor Jmenovitý výkon kw 0,065 0,18 Jmenovité napětí V Jmenovitý proud A 0,8 2,2 Frekvence Hz Otáčky min Způsob ochrany IP 54 IP 54 Izolační třída F F Trojfázový střídavý motor Jmenovitý výkon /Y kw 0,2/0,06 0,2/0,06 Jmenovité napětí V 3 x x 400 Jmenovitý proud /Y A 0,85/0,45 0,85/0,45 Frekvence Hz Otáčky /Y min / /700 Způsob ochrany IP 54 IP 54 Izolační třída F F doporučená vzdálenost od stěny max. vzdálenost od podlahy doporučená vzdálenost od zařízení Typ TLHD/TLHD-K 40 TLHD/TLHD-K 63 Dop. vzdálenost od stěny m 3,6 4,0 Dop. vzdálenost od zařízení m 7,2 8,0 Max. vzdálenost od podlahy m 2,8 3,5 Příklad stavební připravenosti pro příklad instalace posouvatelná závěsná konstrukce ze strany 10 až 11 C-lišta (min. velikost 40) závěsný úhelník viz strana 15 závitové tyče (min. M8) 9

10 Příklady instalace TLHD Příklad instalace TLHD 40 pro režim cirkulace potrubí dod. stavby potrubí dod. stavby jednotlivé stavebnicové prvky viz od strany 12 od délky potrubí 3 m a při vřazení filtru se doporučuje použít posilovací ventilátor cirkulovaný vzduch Příklad instalace TLHD 63 pro režim cirkulace příčná lišta dod. stavby podélná lišta dod. stavby závitové tyče dod. stavby potrubí dod. stavby potrubí dod. stavby min. 350 pro vyjmutí filtru staveb. prvky viz od strany 12 Pozor: Poz z programu příslušenství ohřívače vzduchu TLHD 40 od délky potrubí 3 m a při vřazení filtru se doporučuje použít posilovací ventilátor cirkulovaný vzduch prostup zhotoví podle individuálního provedení podhledu stav. dodavatel 10

11 Příklady instalace TLHD Příklad instalace TLHD 40 pro režim směšování Sání je možné také ze dvou popř. čtyř stran alternativně: potrubí dod. stavby potrubí dod. stavby potrubí dod. stavby alternativně: od délky potrubí 3 m a při vřazení filtru se doporučuje použít posilovací ventilátor jednotlivé stavebnicové prvky viz od strany 12 Příklad instalace TLHD 63 pro režim směšování Sání je možné také ze dvou popř. čtyř stran alternativně: komponenty na příkladu instalace viz strana 36 potrubí dod. stavby potrubí dod. stavby min. 350 pro vyjmutí filtru potrubí dod. stavby alternativně: staveb. prvky viz od strany 12 od délky potrubí 3 m a při vřazení filtru se doporučuje použít posilovací ventilátor Pozor: Poz z programu příslušenství ohřívače vzduchu TLHD 40 prostup zhotoví podle individuálního provedení podhledu stav. dodavatel 11

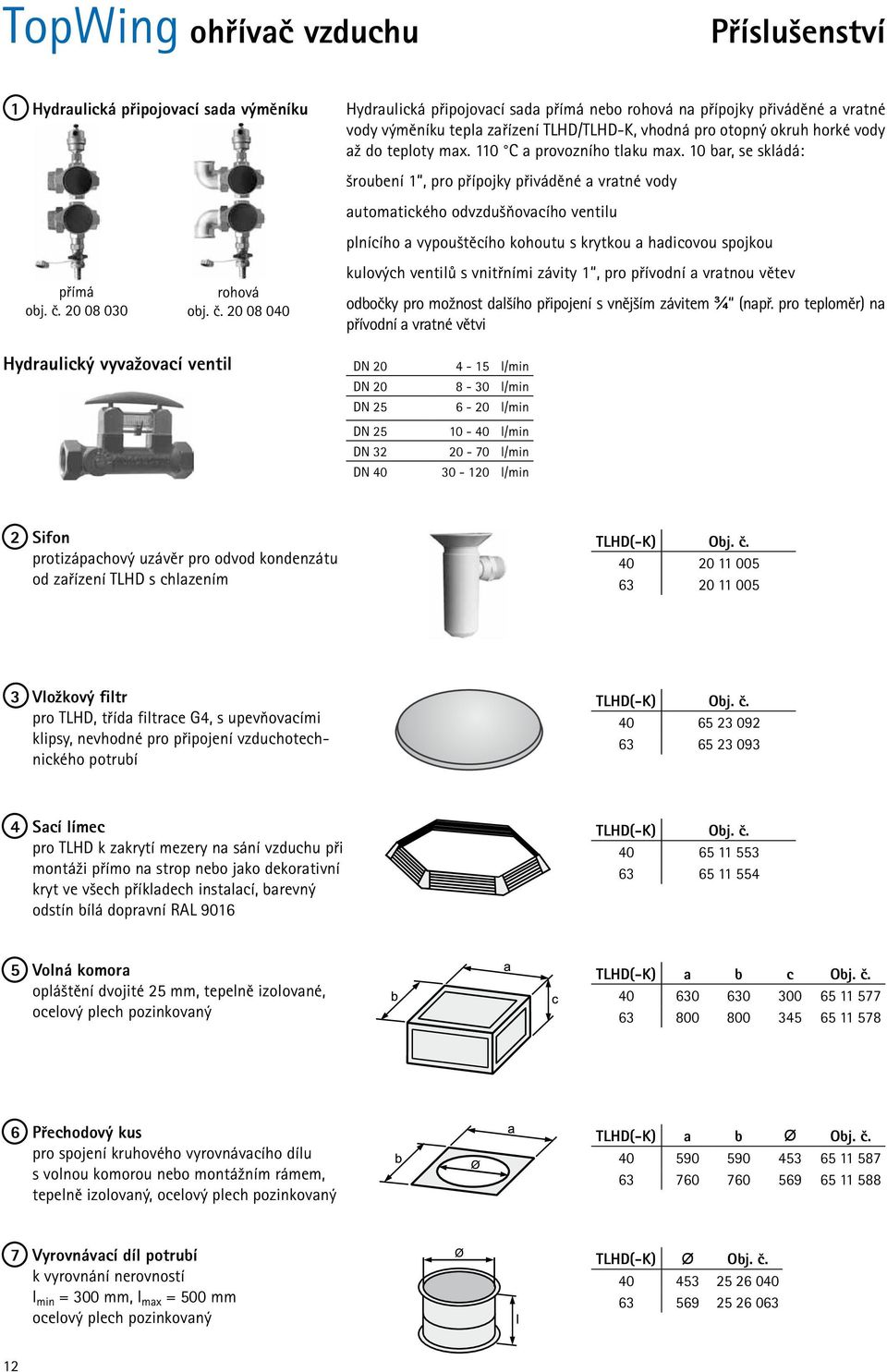

12 Příslušenství 1 Hydraulická připojovací sada výměníku Hydraulická připojovací sada přímá nebo rohová na přípojky přiváděné a vratné vody výměníku tepla zařízení TLHD/TLHD-K, vhodná pro otopný okruh horké vody až do teploty max. 110 C a provozního tlaku max. 10 bar, se skládá: přímá obj. č rohová obj. č šroubení 1, pro přípojky přiváděné a vratné vody automatického odvzdušňovacího ventilu plnícího a vypouštěcího kohoutu s krytkou a hadicovou spojkou kulových ventilů s vnitřními závity 1, pro přívodní a vratnou větev odbočky pro možnost dalšího připojení s vnějším závitem ¾ (např. pro teploměr) na přívodní a vratné větvi Hydraulický vyvažovací ventil DN l/min DN l/min DN l/min DN l/min DN l/min DN l/min 2 Sifon protizápachový uzávěr pro odvod kondenzátu od zařízení TLHD s chlazením TLHD(-K) Obj. č Vložkový filtr pro TLHD, třída filtrace G4, s upevňovacími klipsy, nevhodné pro připojení vzduchotechnického potrubí TLHD(-K) Obj. č Sací límec pro TLHD k zakrytí mezery na sání vzduchu při montáži přímo na strop nebo jako dekorativní kryt ve všech příkladech instalací, barevný odstín bílá dopravní RAL 9016 TLHD(-K) Obj. č Volná komora opláštění dvojité 25 mm, tepelně izolované, ocelový plech pozinkovaný TLHD(-K) a b c Obj. č Přechodový kus pro spojení kruhového vyrovnávacího dílu s volnou komorou nebo montážním rámem, tepelně izolovaný, ocelový plech pozinkovaný TLHD(-K) a b Ø Obj. č Vyrovnávací díl potrubí k vyrovnání nerovností l min = 300 mm, l max = 500 mm ocelový plech pozinkovaný TLHD(-K) Ø Obj. č

13 Příslušenství 8 Pružná plátěná vložka pro připojení na TLHD TLHD(-K) Ø Obj. č Pružná plátěná vložka pro připojení na vzduchotechnické potrubí TLHD(-K) a b Obj. č Pružná plátěná vložka pro připojení na střešní průchodku TLHD(-K) a b Obj. č Komora filtru s filtrem třída filtrace G4 TLHD(-K) a b Obj. č Montážní rám tepelně izolovaný ke spojení žaluziové klapky/přechodového kusu s mříží pro sání cirkulovaného vzduchu, ocelový plech pozinkovaný TLHD(-K) a b Obj. č. 40/ a Mříž pro sání cirkulovaného vzduchu, nastavitelná pro připojení do montážního rámu, barevný odstín bílá dopravní RAL 9016 c a b TLHD(-K) a b c Obj. č. 40/ b Deska pro sání cirkulovaného vzduchu pro připojení do montážního rámu, barevný odstín bílá dopravní RAL 9016 vhodná pro rastrovaný Euro-podhled c a TLHD(-K) a b c Obj. č. 40/ b 14 Žaluziová klapka do vzduchotechnického kanálu, ocelový plech pozinkovaný TLHD(-K) a b Obj. č Žaluziová klapka pro připojení na střešní průchodku a montážní rám/mříž sání cirkulovaného vzduchu, ocelový plech pozinkovaný TLHD(-K) a b Obj. č

14 Příslušenství 16 Připojovací kus stěnový pro vzduchotechnický kanál ocelový plech pozinkovaný TLHD(-K) a b Obj. č Montážní rám pro protidešťovou žaluzii ocelový plech pozinkovaný TLHD(-K) a b Obj. č Protidešťová žaluzie ocelový plech pozinkovaný TLHD(-K) a b Obj. č Sací nástavec šikmý na stěnu ocelový plech pozinkovaný TLHD(-K) a b c Obj. č Sací nástavec na střechu pro připojení na střešní průchodku ocelový plech pozinkovaný TLHD(-K) a b c Obj. č Protidešťová hlavice s mříží proti ptactvu ocelový plech pozinkovaný TLHD(-K) a b c d Obj. č Střešní průchodka délka 1100 mm ocelový plech pozinkovaný TLHD(-K) a b c Obj. č Krycí límec pro střešní průchod ocelový plech pozinkovaný TLHD(-K) a b Obj. č

15 Příslušenství 24 Ventilátorová komora ventilátorová komora KG15/20 z programu Klimatizační zařízení v plochém provedení ventilátorová komora KG15/20 z programu Klimatizační zařízení v plochém provedení TLHD(-K) a b c Obj. č Max. přípustný průtok chladícího vzduchu: TLHD 40: 1600 m 3 /h TLHD 63: 3600 m 3 /h Upozornění: s výměníkem tepla (viz Stropní výfuk TD) s filtrem (jako alternativa ke komoře vložkového filtru 11) Stropní výfuk TD skříň jako TLHD, bez výměníku, bez motoru a ventilátoru, jako stropní výfuk rozměry jako TLHD barevný odstín RAL 9016 bílá dopravní TD Obj. č Snímač diferenčního tlaku pro kontrolu zanesení filtru TLHD(-K) lose montiert Závěsný úhelník pro montáž ventilátoru/zařízení pro přívod vzduchu a volné komory přímo pod strop ocelový plech pozinkovaný TLHD(-K) Obj. č Univerzální plech opláštění na čelní stranu jako přechod volné komory/komory ventilátoru na stavbou dodaný vzduchový kanál. Prostupy zhotoví podle individuálního provedení stavební dodavatel, ocelový plech pozinkovaný. TLHD(-K) a b Obj. č Univerzální plech opláštění čtvercový jako přechod volné komory TLHD 63 na díl z příslušenství: žaluziovou klapku/vyrovnávací díl potrubí TLHD 40. Prostupy zhotoví podle individuálního provedení stavební dodavatel, ocelový plech pozinkovaný. TLHD(-K) Obj. č Zpětná klapka na protidešťový/sací nástavec k připojení na protidešťovou hlavici nebo do stavebního prostupu na sací nástavec, ocelový plech pozinkovaný TLHD(-K) a b c d Art.-Nr

16 Varianty pro prodejní objekty Popis Pro prodejní a výstavní plochy jsou k dispozici 3 varianty kompletních systémů, které se skládají: z ohřívače vzduchu TopWing a příslušenství pro režim směšování v nákupních střediscích, výstavních halách, prodejnách potravin, obchodních domech nebo prodejnách stavebnin atp. Každá varianta může být sestavena libovolně se zařízením TLDH-V 63 nebo TLDH-VHP 63. Varianta Sání venkovního vzduchu z fasády může být kromě toho vybavena zařízením TLHD-VK 63, pro vytápění nebo chlazení. TLHD-V 63 s průtokem vzduchu od 2600 m 3 /h, u varianty ve věžovém provedení s průtokem 2800 m 3 /h TLHD-VK 63 s průtokem vzduchu od 2200 m 3 /h se sáním venkovního vzduchu z fasády TLHD-VHP 63 s průtokem vzduchu od 3600 m 3 /h, u varianty ve věžovém provedení s průtokem 3900 m 3 /h kompaktní, cenově výhodná provedení, sestávající z navádějícího dílu/filtru G4 kombinovaného se směšovací komorou a dílem pro sání cirkulovaného vzduchu pro usnadnění revize mají jednotlivé díly sestavy panely opláštění odnímatelné do strany otáčky jsou regulovatelné v rozsahu 0 až 100 % Varianty/transportní jednotky varianta sání venkovního vzduchu nad střechou varianta sání venk. vzduchu nad střechou věžové provedení varianta sání venkovního vzduchu z fasády 16

17 Varianty pro prodejní objekty Technická data TYP TLHD-V 63/TLHD-VK 63 TLHD-VHP 63 Napětí 3 x 400V D/Y 3 x 400V Y Frekvence Hz Jmenovitý proud A 0,85 1,25 Max. příkon kw 0,200 0,470 Způsob ochrany IP 54 IP 54 Rozměry/Hmotnosti Varianta sání venkovního vzduchu nad střechou věžové provedení Č. Komponent Hmotnost 1 ohřívač vzduchu TLHD_V 63 ohřívač vzduchu TLHD_VHP kg 70 kg 2 přechodový kus 11 kg 3 filtrační komora 40 kg 4 směšovací komora 58 kg 5 střešní průchodka 42 kg 6 sací nástavec 35 kg Varianta sání venkovního vzduchu nad střechou Č. Komponent Hmotnost 1 ohřívač vzduchu TLHD_V 63 ohřívač vzduchu TLHD_VHP kg 94 kg 2 směšovací komora 42 kg 3 cirkulační komora 18 kg 4 střešní průchodka 42 kg 5 sací nástavec 35 kg Varianta sání venkovního vzduchu z fasády Č. Komponent Hmotnost 1 ohřívač vzduchu TLHD_V 63 ohřívač vzduchu TLHD_VK 63 ohřívač vzduchu TLHD_VHP kg 86 kg 94 kg 2 propojovací komora 15 kg 3 směšovací komora 44 kg 17

18 Varianty pro prodejní objekty Výkonová data TLHD-V 63/TLHD-VHP 63 Sání venk. vzduchu z fasády a nad střechou Sání venk. vzduchu nad střechou věžové provedení Typ TLHD-V 63 TLHD-VHP 63 TLHD-V 63 TLHD-VHP 63 Otáčky 900 min min min min -1 Objemovy průtok 2600 m 3 h 3600 m 3 /h 2800 m 3 /h 3900 m 3 /h Hladina akustického výkonu 62 db(a) 69 db(a) 63 db(a) 71 db(a) Hladina akustic. tlaku 1) 46 db(a) 53 db(a) 47 db(a) 55 db(a) t LE ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) Q (kw) t LA ( C) PWW 0 27, , , , / , , , , , , , , , , , , , , , ,5 34 PWW 70/50 PWW 80/ , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,8 49 1) Hladina akustického tlaku stanovena v prostoru s vysokou pohltivostí, vzdálenost 3 m. Výkonová data TLHD-VK 63 Sání venk. vzduchu z fasády Sání venk. vzduchu z fasády Typ TLHD-VK 63 - vytápění Typ TLHD-VK 63 - chlazení Otáčky 900 min -1 Otáčky 900 min -1 Objemovy průtok 2200 m 3 /h Objemovy průtok 2200 m 3 /h Hladina akustického výkonu 58 db(a) Hladina akustického výkonu 58 db(a) Hladina akustického tlaku 1) 42 db(a) Hladina akustického tlaku 1) 42 db(a) t LE ( C) Q (kw) t LA ( C) t LE ( C) Q (kw) t LA ( C) PWW 0 24,1 31 PKW 32 40% r.f. 16, / ,2 33 5/ % r.f. 13, , % r.f. 12, , % r.f. 11, , % r.f. 10,2 15 PWW 0 31,5 40 PKW 32 40% r.f. 13, / ,6 42 6/ % r.f. 12, , % r.f. 11, , % r.f. 9, , % r.f. 8,6 15 PWW 0 37,1 47 PKW 32 40% r.f. 12, / ,1 49 8/ % r.f. 10, , % r.f. 9, , % r.f. 7, , % r.f. 6,9 16 1) Hladina akustického tlaku stanovena v prostoru s vysokou pohltivostí, vzdálenost 3 m. 18

19 Varianty pro prodejní objekty Komponenty varianty sání venkovního vzduchu nad střechou Kompletní systém s TLHD-V 63 Kompletní systém s TLHD-VHP 63 Typ TLHD-V 63 obj. č TLHD-VHP 63 obj. č Pos. Označení Označení 1 ohřívač vzduchu pro instalaci na strop, barva bílá dopravní s axiálním ventilátorem (3 x 400 V) v provedení pro směšování: s výměníkem tepla připojovacími nátrubky termostatem protimrazové ochrany připojenou svorkovnicí snímačem přívodního vzduchu a držákem filtrační komorou 800 x 800 x 345, kompletně tepelně izolovanou, s kapsovým filtrem G4, připojovacím přechodovým kusem a odnímatelnou, boční revizní deskou a závěsnými úhelníky ohřívač vzduchu pro instalaci na strop, barva bílá dopravní s axiálním ventilátorem (3 x 400 V) v provedení pro směšování: s výměníkem tepla připojovacími nátrubky termostatem protimrazové ochrany připojenou svorkovnicí snímačem přívodního vzduchu a držákem filtrační komorou 800 x 800 x 345, se vstupní tryskou, kompletně tepelně izolovanou, s kapsovým filtrem G4, s připojovacím přechodovým kusem, odnímatelnou, boční revizní deskou a závěsnými úhelníky 2 směšovací komora 800 x 800 x 345, kompletně tepelně izolovaná, s odnímatelnou boční revizní deskou, včetně závěsných úhelníků, 2 ks pružných plátěných vložek 700 x 700, 700 x 245 a žaluziové klapky pro venkovní/cirkulovaný vzduch, včetně spřažených klapek a servopohonu typu NM 24 A SR 3 cirkulační komora 800 x 800 x 345, tepelně neizolovaná, s montážním rámem a sací deskou pro cirkulovaný vzduch, vč. závěsných úhelníků 4 střešní průchodka délky sací nástavec typ DLH 90 6 krycí límec pro střešní prostup 7 připevňovací úhelník, 4dílná sada pro střešní prostup 19

20 Varianty pro prodejní objekty Komponenty varianty sání venkovního vzduchu z fasády Kompletní systém s TLHD-V 63 Kompletní systém s TLHD-VK 63 Kompletní systém s TLHD-VHP 63 Typ TLHD-V 63 obj. č TLHD-VK 63 obj. č TLHD-VHP 63 obj. č Poz. Označení Označení Označení 1 ohřívač vzduchu pro instalaci na strop, barva bílá dopravní s axiálním ventilátorem (3 x 400 V) v provedení pro směšování: s výměníkem tepla připojovacími nátrubky termostatem protimrazové ochrany připojenou svorkovnicí snímačem přívodního vzduchu a držákem filtrační komorou 800 x 800 x 345 kompletně tepelně izolovanou, s kapsovým filtrem G4, připojovacím přechodovým kusem a odnímatelnou, boční revizní deskou a závěsnými úhelníky ohřívač vzduchu pro instalaci na strop, barva bílá dopravní s axiálním ventilátorem (3 x 400 V) v provedení pro směšování: s výměníkem tepla připojovacími nátrubky termostatem protimrazové ochrany připojenou svorkovnicí snímačem přívodního vzduchu a držákem filtrační komorou 800 x 800 x 345 kompletně tepelně izolovanou, s kapsovým filtrem G4, připojovacím přechodovým kusem a odnímatelnou, boční revizní deskou a závěsnými úhelníky kondenzátní vanou čerpadlem kondenzátu plovákovým spínačem 2 mezikus 800 x 800 x 345 kompletně tepelně izolovaný, včetně závěsných úhelníků a 1 ks pružné plátěné vložky 700 x 245 ohřívač vzduchu pro instalaci na strop, barva bílá dopravní s diagonálním ventilátorem (3 x 400 V) v provedení pro směšování: s výměníkem tepla připojovacími nátrubky termostatem protimrazové ochrany připojenou svorkovnicí snímačem přívodního vzduchu a držákem filtrační komorou 800 x 800 x 345, kompletně tepelně izolovanou, s kapsovým filtrem G4, s připojovacím přechodovým kusem, odnímatelnou, boční revizní deskou a závěsnými úhelníky 3 směšovací komora 800 x 800 x 345, kompletně tepelně izolovaný, s odnímatelnou boční revizní deskou, včetně závěsných úhelníků, 2 ks pružných plátěných vložek 700 x 245 a žaluziové klapky pro venkovní/cirkulační vzduch, včetně spřažených klapek a servopohonu typu NM 24 A SR, montážního rámu a desky pro sání cirkulovaného vzduchu 20

21 Varianty pro prodejní objekty Komponenty varianty sání venkovního vzduchu ze střechy věžové provedení Kompletní systém s TLHD-V 63 Kompletní systém s TLHD-VHP 63 Typ TLHD-V 63 obj. č TLHD-VHP 63 obj. č Poz. Označení Označení 1 ohřívač vzduchu pro instalaci na strop, barva bílá dopravní s axiálním ventilátorem (3 x 400 V) v provedení pro směšování: s výměníkem tepla připojovacími nátrubky termostatem protimrazové ochrany připojenou svorkovnicí snímačem přívodního vzduchu a držákem ohřívač vzduchu pro instalaci na strop, barva bílá dopravní s diagonálním ventilátorem (3 x 400 V) v provedení pro směšování: s výměníkem tepla připojovacími nátrubky termostatem protimrazové ochrany připojenou svorkovnicí snímačem přívodního vzduchu a držákem vstupní tryskou a připevňovacím kroužkem 2 vyrovnávací díl potrubí Lmin = 300 mm, Lmax. = 500 mm 3 filtrační komora, 800 x 800 x 500, kompletně tepelně izolovaná, s kapsovým filtrem G4, připojovacím přechodovým kusem a odnímatelným, revizním poklopem na boku 4 směšovací komora 800 x 800 x 500, kompletně tepelně izolovaná, včetně závěsných úhelníků, 1 ks pružné plátěné vložky 700 x 700 a žaluziové klapky pro venkovní/cirkulační vzduch, včetně spřažených klapek a servopohonu typu NM 24 A SR a 2 ks přechodových dílů pro připojení nátrubků ø střešní průchodka, délky sací nástavec, typ DLH 90 7 krycí límec pro střešní prostup 8 připevňovací úhelník, 4dílná sada pro střešní prostup 9 nátrubek NW 400, s těsněním, 2 kusy 10 připojovací komora SAK pro stropní výusť, včetně připojovacího nátrubku ø 400 mm, nahoře, 2 kusy 11 stropní výusť DQD-L, velikost 625, RAL 9010, 2 kusy 21

22 Varianty pro prodejní objekty Příslušenství regulace Ovládací modul větrání BML Modul LM2 regulace prostorové teploty grafické zobrazení s podsvícením jednoduché ovládání přes menu, jasný LCD textový displej ovládání pomocí otočného ovladače s funkcí spínače 4 funkční tlačítka pro často používané funkce montáž do modulu větrání nebo do nástěnného držáku jako dálkové ovládání k regulaci a ovládání až 7 zón stačí jeden modul BML přenos požadavku na teplotu do kotle v návaznosti na optimalizovanou spotřebu přes sběrnici ebus rozhraní sběrnice ebus Nástěnný držák Nástěnný držák k instalaci modulu BML pro dálkové ovládání. Snímač venkovní resp. prostorové teploty modul LM2 určený k regulaci prostorové teploty pomocí otáček nebo pomocí směšovaciho zařizeni řízení motoru ve dvou stupních v kombinaci s modulem LM1 nebo plynulé řízení motoru v kombinaci s motorem EC nebo externi jednotkou FU (0 10 V) jednoduchá konfigurace regulátoru díky předem nadefinovaným schématům zapojení řízení zdroje tepla přenos požadavku na teplotu do kotle v návaznosti na optimalizovanou spotřebu přes sběrnici ebus rozhraní sběrnice ebus s automatickým řízením energie modul větrání BML se přicvakává regulace klapky venkovního vzduchu ovládání žaluzií na přívodu vzduchu 5stupňový přepínač 0 10 V řídící zařízení (2 A, 400 V) pro 1 zařízení TLHD-VHP 63 (1 x 1,25 A) nebo 2 zařízení TLHD-V 63/TLHD-VK 63 (2 x 0,85 A) řídící zařízení (2 A, 400 V) pro 1 zařízení TLHD-VHP 63 (1 x 1,25 A) nebo 2 zařízení TLHD-V 63/TLHD-VK 63 (2 x 0,85 A) Další data viz část 5stupňový přepínač Elektrické zapojení Elektrické zapojení TLHD-V 63/TLHD-VK 63 U1 V1 W1 U2 V2 W2 TB černý černý černý černý černý černý černý Zapojení 3 ~ 400 V Elektrické zapojení TLHD-VHP 63 U1 V1 W1 U2 V2 W2 TB hnědý modrý černý červený šedý oranžový bílý Zapojení Y 3 ~ 400 V 22

23 Spínací a regulační zařízení třífázový motor 3 x 400 V jednofázový motor 230 V E3-7T 3stupňový E5-7T 5stupňový E5-3 5stupňový RKE jemné stupně DS 2stupňový D3-4 3stupňový D stupňový snímač prostorové teploty D1 1stupňový spínací hodiny PXDM s plynulým nastavováním prostorový termostat s denním/týdenním časovým programem snímač prostorové teploty prostorový termostat v průmyslovém provedení prostorový termostat s přepínačem léto/zima prostorový termostat s denním/týdenním časovým programem s dálkovým snímačem spínací hodiny prostorový termostat s tepelnou recirkulací 23

24 Plynulá regulace otáček RKE RKE se snímačem prostorové teploty pro automatické, jemně odstupňované přizpůsobení otáček ventilátoru v závislosti na teplotě v prostoru, pro jednofázový střídavý motor 230 V/ 50/60 Hz / 9A, vhodný pro režim vytápění a chlazení. 5místný LED ukazatel: pro denní/noční teplotu min. otáčky max. otáčky kalibraci snímače nastavení proporcionálního pásma přepnutí režimu vytápění/chlazení alarm při překročení a poklesu teploty hlášení poruchy motoru Nastavení hodnot třemi tlačítky s podporou menu nastavení denní/noční požadované teploty (spínací hodiny jsou nutné) přepínání režimu vytápění/chlazení Kompletní motorová ochrana (termokontakty v motoru) Polovodičová pojistka Hlášení o provozu přes bezpotenciálový kontakt Funkce alarmu při překročení nebo poklesu teploty Hlavní vypínač s funkcí obtoku PXDM se snímačem prostorové teploty pro automatické, plynulé přizpůsobení otáček ventilátoru v závislosti na teplotě v prostoru, jako výše, avšak pro trojfázový střídavý motor 3 x 400 V/50/60Hz/10A Příslušenství spínací hodiny s týdenním programem pro úsporný režim Spínací přístroje D1 DS D3-4 D5-1 D5-3 D5-7 D5-12 E5-3 E3-7T E5-7T RKE PXDM Obj. č Provozní napětí V 3 x x x x x x x x 400 Řídící napětí V Výkon max. kw 3 4 Proud max. A - 4,0 1,0 2,0 4,0 7,0 3,0 7,0 7,0 9,0 10,0 Způsob ochrany IP Délka mm Šířka mm Výška mm Hmotnost kg 0,9 0,9 8,0 4,5 7,0 9,0 19,0 4,0 4,5 5,0 2,0 4,0 24

25 Přepínače 1stupňový přepínač D1 * můstek podle výrobního štítku motoru pro jednorychlostní provoz s jedním nebo několika ohřívači vzduchu s kompletní ochranou motoru. 170 K1: 3, 4 kontakt v případě požadavku na topení Provozní napětí Řídicí napětí 400 V 230 V prostorový termostat Max. výkon 3 kw Hmotnost 0,9 kg Krytí IP 54 Obj. číslo ** u prostorového termostatu se můstek nepoužívá Automatické opětovné zapnutí v případě snížení teploty vinutí (motor). 1) TK/ stupňový přepínač DS pro dvourychlostní provoz s jedním nebo několika ohřívači vzduchu s kompletní ochranou motoru. 170 Provozní napětí 400 V Řídicí napětí 230 V Max. výkon 4 kw Hmotnost 0,9 kg Krytí IP 54 Obj. číslo Automatické opětovné zapnutí v případě snížení teploty vinutí (motor). * je-li připojen prostorový termostat, můstek se musí odstranit 1) TK/11-12 K1: 3, 4 kontakt v případě požadavku na topení Upozornění Pokud nejsou nainstalovány přepínače pro kompletní ochranu motoru, neposkytujeme na motor žádnou záruku! Instalace se řídí pokyny místních rozvodných organizací. Přepínače kompletní ochrany motoru pro napájení 3 x 230 V na přání. 25

26 Přepínače 3stupňový přepínač D 3-4 s blokováním opětovného zapnutí pro třírychlostní provoz s jedním nebo několika ohřívači vzduchu s kompletní ochranou motoru. motor ventilátoru s tepelným kontaktem můstek podle výrobního štítku motoru Provozní napětí 400 V Řídicí napětí 230 V Max. výkon 4 A Hmotnost 8,0 kg Krytí IP 20 Obj. číslo Odpojení s blokováním v případě překročení teploty vinutí (motor). Opětovné zapnutí: Stupňový přepínač nastavte na 0 a zvolte požadovaný stupeň otáček. * je-li připojen prostorový termostat, můstek se musí odstranit H1 = provoz H2 = porucha S1/K1 = uspořádání kontaktů se u jednotlivých výrobků liší 1) TK/ stupňový přepínač E 3-7T s blokováním opětovného zapnutí pro třírychlostní provoz s jedním nebo několika ohřívači vzduchu s jednofázovými motory s kompletní ochranou. 200 motor ventilátoru s tepelný kontaktem Provozní napětí 230 V Max. výkon 7 A Hmotnost 4,5 kg Krytí IP 40 Obj. číslo Odpojení s blokováním v případě překročení teploty vinutí (motor). Opětovné zapnutí: Stupňový přepínač nastavte na 0 a zvolte požadovaný stupeň otáček. * je-li připojen prostorový termostat, můstek se musí odstranit H1 = provoz H2 = porucha S1/K1 = uspořádání kontaktů se u jednotlivých výrobků liší 1) TK/

27 Přepínače 5stupňový přepínač D pro pětirychlostní provoz s jedním nebo několika ohřívači vzduchu s kompletní ochranou motoru. Typ D5-1 D5-3 D5-7 D5-12 Provozní napětí Řídicí napětí V kw Max. výkon A Hmotnost kg 4,5 7,0 9,0 19,0 Krytí IP motor ventilátoru s tepelným kontaktem Brücke gem. Motor-Typenschild Rozměry Typ D5-1 D5-3 D5-7 D5-12 Šířka A Výška B Hloubka C Objednací čísla Typ Obj. č. D D D D * je-li připojen prostorový termostat, můstek se musí odstranit H1 = provoz H2 = porucha 1) TK/11-12 Odpojení s blokováním v případě překročení teploty vinutí (motor). Opětovné zapnutí: Stupňový přepínač nastavte na 0 a zvolte požadovaný stupeň otáček. 5stupňový přepínač E 5-3 pro pětirychlostní provoz s jedním nebo několika ohřívači vzduchu s jednofázovými motory s kompletní ochranou. 200 motor ventilátoru s tepelným kontaktem Provozní napětí 230 V Max. výkon 3 A Hmotnost 4,0 kg Hmotnost IP 40 Obj. číslo Automatické opětovné zapnutí v případě snížení teploty vinutí (motor). * je-li připojen prostorový termostat, můstek se musí odstranit 1) TK/11-12 Upozornění Pokud nejsou nainstalovány přepínače pro kompletní ochranu motoru, neposkytujeme na motor žádnou záruku! Instalace se řídí pokyny místních rozvodných organizací. Přepínače kompletní ochrany motoru pro napájení 3 x 230 V na přání. 27

28 plynule stavitelný servopohon pro klapky venkovního/oběhového vzduchu Regulátory provozu směšovaného vzduchu přepínací servopohon OTEVŘENO - ZAVŘENO pro klapku venkovního vzduchu automatické relé A1 automatické relé A1 automatické relé A1S s vestavěným ukazatelem polohy snímač polohy termostat protimrazové ochrany spínač nebo regulátor Přepínací servopohon OTEVŘENO - ZAVŘENO 230 V Pro ovládání klapky čerstvého vzduchu ve spojení s automatickým relé A1. uvedení TLHD do provozu klapka čerstvého vzduchu se otvírá vypnutí TLHD klapka čerstvého vzduchu se zavírá nebo aktivace protimrazové ochrany Plynule stavitelný servopohon 230 V Pro plynulé ovládání klapky venkovního nebo směšovaného vzduchu ve spojení s automatickým relé A1 a snímačem polohy v rozvaděči či na stěně nebo s automatickým relé A1S s integrovaným snímačem polohy. uvedení TLHD do provozu klapka čerstvého vzduchu se otvírá až do nastavené polohy, úměrně k ní se zavírá klapka oběhového vzduchu vypnutí TLHD nebo aktivace protimrazové ochrany klapka čerstvého vzduchu se zavírá se na 100 % otevře klapka oběhového vzduchu 28

29 Relé A1 pro automatické ovládání Toto pomocné relé se používá k ovládání klapky venkovního vzduchu pomocí zapínání a vypínání servomotoru 230 V. 170 Regulátory provozu směšovaného vzduchu servomotor zap/vyp otočení funkce záměnou kontaktů 2 a 3 relé A1 pro automat. ovládání termostat protimrazové ochrany Pokud je zařízení vypnuté nebo pokud tento požadavek vyšle termostat protimrazové ochrany, relé A1S automatického ovládání servomotor vypne. Při zapnutí najede servomotor do polohy zap přepínač okolního a recirkulujícího vzduchu (v místě montáže) přepínač servomotor zap/vyp otočení funkce záměnou kontaktů 2 a 3 relé A1 pro automatické ovládání Relé A1S pro automatické ovládání Toto pomocné relé s integrovaným snímačem polohy se používá k plynulému ovládání klapky venkovního/recirkulujícího vzduchu pomocí servomotoru 230 V. Pokud je zařízení vypnuté nebo pokud tento požadavek vyšle termostat protimrazové ochrany (příp. teplotní spínač), relé A1S automatického ovládání se zapne a nastaví servomotor na hodnotu určenou snímačem polohy (0 100 %). servomotor s plynulým nastavováním snímač polohy přepínač Regulátory Servomotor s plyn. nastav. Servomotor zap vyp Autom. ovlád. relé A1 Autom. ovlád. relé A1S Snímač Polohy Protimraz. termostat Obj. č Provozní napětí V Řídicí napětí V 1,5-7, ,5-7,5 - Max. výkon kw 4,5 1, ,1 - Proud max. 5VA 4VA 3,15V 3,15V 0,1VA 10A Krytí IP Délka mm Šířka mm Výška mm Hmotnost kg 1,55 1,4 0,5 0,5 0,015 0,4 29

30 Příslušenství regulace WRS Ovládací modul větrání BML Nástěnný držák regulace prostorové teploty grafické zobrazení s podsvícením jednoduché ovládání přes menu, jasný LCD textový displej ovládání pomocí otočného ovladače s funkcí spínače 4 funkční tlačítka pro často používané funkce (informace, nastavení teploty, nastavení otáček a množství venkovního vzduchu) montáž do modulu větrání nebo do nástěnné jednotky v případě dálkového ovládání k regulaci a ovládání až 7 zón stačí jeden modul BML přenos požadavku na teplotu do kotle v návaznosti na optimalizovanou spotřebu přes sběrnici ebus rozhraní sběrnice ebus nástěnný držák k instalaci modulu BML pro dálkové ovládání Modul LM1 se snímačem prostorové teploty modul určený k regulování ohřívačů vzduchu s dvojstupňovým motorem jednoduchá konfigurace regulátoru díky předem nadefinovaným schématům zapojení optimalizovaná regulace prostorové teplotyi pomocí otáček ohřívače řízení čerpadla otopného okruhu řízení zdroje tepla přenos požadavku na teplotu do kotle v návaznosti na optimalizovanou spotřebu přes sběrnici ebus rozhraní sběrnice ebus s automatickým řízením energie modul větrání BML lze zasunout do modulu LM1 Modul LM2 modul LM2 určený k regulaci prostorové teploty pomocí otáček nebo pomocí směšovacího zařízení řízení motoru ve dvou stupních v kombinaci s modulem LM1 nebo plynulé řízení motoru v kombinaci s motorem EC nebo externí jednotkou FU (0 10 V) jednoduchá konfigurace regulátoru díky předem nadefinovaným schématům zapojení řízení zdroje tepla přenos požadavku na teplotu do kotle v návaznosti na optimalizovanou spotřebu přes sběrnici ebus rozhraní sběrnice ebus s automatickým řízením energie modul větrání BML lze zasunout do modulu LM2 regulace klapky venkovního vzduchu ovládání žaluzií na přívodu vzduchu Snímač venkovní resp. prostorové teploty Modul hodin řízených rádiosignálem používá se k synchronizaci integrovaných hodin s regulátorem pomocí snímače DC77 Modul hodin řízených rádiosignálem se snímačem venkovní teploty používá se k synchronizaci integrovaných hodin s regulátorem pomocí snímače DC77 a k měření venkovní teploty Snímač nasávaného vzduchu s držákem 30

31 Varianty regulace WRS Modul LM1 s modulem BML Popis Tato konfigurace se používá k vytápění budov v kombinaci s teplovzdušnými agregáty. Snímač měří teplotu v místnosti. Ventilátor, čerpadlo otopného okruhu a zdroj tepla se vypínají a zapínají podle potřeby. Je-li rozdíl teplot (mezi požadovanou a skutečnou teplotu v místnosti) malý, ventilátor přepne na 1. stupeň. Při větším rozdílu teplot se zapne na 2. stupeň. Příklad: větrací zařízení, topení s regulací prostorové teploty 2 AF BML 2 LM L1L2 L3 N PE 400V VAC síť ohřívač vzduchu čerpadlo otopného okruhu J snímač prostorové teploty kotel Schéma BML LM1/X1 X1/K síť Netz X1/eBus 2 X1/B2 X1/M2 B1 X1/M1 X1/B Č. Popis 1 snímač prostorové teploty 2 snímač venkovní teploty 3 externí spuštění 4 dvoustupňový motor 5 čerpadlo topného okruhu 6 zdroj tepla
