Velký válec provádí 360 rotaci a stlačuje tak hadici s nízkým třením

Transkript

1 Řada Graco EP Technologie hadicových čerpadel Velký válec provádí 360 rotaci a stlačuje tak hadici s nízkým třením Dosahuje se většího průtoku na otočení než u klasických konstrukcí Jedno stlačení hadice na otočení znamená prodloužení životnosti hadice Údržba systému není nákladná žádné ventily, žádná těsnění, žádné klapky Čerpadla jsou otočná a je možné je používat pro vyprázdnění či odblokování vedení Integrovaný pohon a motor mohou běžet velmi pomalu až do 1 ot./min. VYZKOUŠENÁ KVALITA. ŠPIČKOVÁ TECHNOLOGIE.

2 Hadicová čerpadla řady EP Jedinečné výhody Objemová hadicová čerpadla Graco se otáčejí o plných 360 stupňů. Protože používají jediný válec, který stlačuje hadici jednou během každého otočení, hadice vydrží déle, z čehož plyne menší potřeba údržby a menší prostoje. V rámci jediného pouzdra je k dispozici více variant průměru hadice. Tím získáte větší flexibilitu. Znamená to též, že můžete čerpadlo řady EP používat pro širokou škálu aplikací. Účinné čerpání Dosahuje se o 50 % většího průtoku na otočení než u klasických konstrukcí Jedno stlačení hadice na otočení znamená prodloužení životnosti hadice Systém nenáročný na údržbu Rychlá výměna hadice V kapalině se nenacházejí žádné pohyblivé součásti Snímatelný kryt Snadnější přístup k vnitřním součástem zrychluje a zjednodušuje údržbu Integrovaný pohonný systém Pracuje při rychlostech od 1 ot./min. Kompaktní půdorys Ideální do těsných prostor a umožňuje flexibilní umístění Sestava úchytky hadice Sestavu pro rychlou výměnu tvoří jediný kus a umožňuje snadný servis Jak hadicové čerpadlo funguje 2 Válec svým pohybem stlačuje hadici a materiál je tlačen směrem vpřed.

3 Konstruovaná, aby zvládla i nejtěžší úkoly V kontaktu s čerpanou kapalinou je pouze vnitřek hadice. Proto je snadné sterilizovat a čistit vnitřní povrchy čerpadla. Jemné čerpání je ideální pro materiály Čerpadla řady EP EP2 obvykle se používají pro aplikace v oblasti odměřování chemikálií citlivé na smykové namáhání a křehké buněčné kultury. Inovativní design hadice Hadicové čerpadlo Graco, jež se otáčí o 360, je konstruováno tak, že hadici namáhá o 40 % méně ve srovnání s konvenčními čerpadly s přítlačnými botkami pracujícími se stejným průtokem. Hadice jsou speciálně konstruovány, EP3 obvykle se používá pro odměřování chemikálií či sanitární aplikace aby se vyznačovaly dlouhou životností a trvanlivostí, a jsou k dispozici v široké škále konfigurací, až po nejnáročnější aplikace a materiály. Vnější vrstva EP4 se obvykle používají pro přepravu abrazivního materiálu Zpevněné vrstvy Vnitřní vrstva Abyste mohli vyhovět požadavkům konkrétních aplikací, můžete vybírat z 4 různých materiálů hadic Materiál hadic Přírodní kaučuk (NR) Nitril kaučuk (NBR) Etylen-propylen (EPDM) Chlórsulfonovaný polyetylen (CSM) Barva proužku / vnitřní barva Bez proužku / Černá Žlutá / Černá Modrá / Černá Oranžová / Černá Použití Abrazivní materiály Materiály na bázi olejů a tuků Všeobecné chemikálie Korozivní chemikálie Max. teplota kapaliny při trvalém použití 71 ºC (160ºF) 104 ºC (220ºF) 121 ºC (250ºF) 121 ºC (250ºF) 3

4 Jak vybrat čerpadlo Graco řady EP 4-5 Tři snadné kroky pro výběr vhodného čerpadla! 1 Vyberte na základě svých požadavků velikost čerpadla Pomocí níže uvedených výkonnostních tabulek si vyberte model čerpadla Zvolte požadovanou rychlost čerpadla V tabulkách pro výběr vyhledejte číslo modelu a najděte převodový poměr potřebný pro požadovanou rychlost čerpadla Materiály pro hadice a koncovky zvolte tak, aby odpovídaly vlastnostem materiálu, který používáte Dále v tabulkách pro výběr vyhledejte materiál hadice a materiál koncovek hadic. 1 Vyberte na základě svých požadavků velikost čerpadla Řada EP2: max. 8 l/min. Model čerpadla EP Max. průtok:...2,0 l/min. Kapacita:... 0,015 l/ot. Max. tlak na výstupu:... 13,8 baru Průměr hadice:... 6 mm Průtok (l/min) 2 1 Výkon motoru Hp Rozměr přípojky:...1/2" samec NPT 0 Rychlost čerpadla (ot./min.) Model čerpadla EP Max. průtok:...7,9 l/min. Kapacita:... 0,06 l/ot. Max. tlak na výstupu:... 13,8 baru Průměr hadice: mm Průtok (l/min) Výkon motoru Hp Rozměr přípojky:...1/2" samec NPT 0 Rychlost čerpadla (ot./min.) 4

5 Výkonnostní tabulky Řada EP3: max. 24 l/min. Model čerpadla EP3019 Max. průtok:...23,6 l/min. Kapacita:... 0,182 l/ot. Max. tlak na výstupu:... 13,8 baru Průměr hadice: mm Rozměr přípojky:...3/4" samec NPT Průtok (l/min) Výkon motoru Hp Rychlost čerpadla (ot./min.) Řada EP4: max. 74 l/min. Model čerpadla EP4029 Max. průtok:...73,8 l/min. Kapacita:... 0,568 l/ot. Max. tlak na výstupu:... 13,8 baru Průměr hadice: mm Rozměr přípojky: " samec NPT Průtok (l/min) Rychlost čerpadla (ot./min.) Výkon motoru Hp 5

6 Kompletní čerpadla Kompletní čerpadla sestavená společností Graco 2 Zvolte požadovanou rychlost čerpadla Model EP2006 EP2013 Max. průtok (l/min.) při 130 ot./min. 2,0 7,9 Průtok/ot. - litrů 0,015 0,060 Převodový/rychlostní stupeň Nízký Střední Vysoký Nízký Střední Vysoký Výkon motoru - hp (kw) 0,33 (0,25) 0,5 (0,37) - 0,33 (0,25) 0,75 (0,56) - Rychlost čerpadla (ot./min.) při 50 Hz * Průtok (l/min.) při 50 Hz * 0,14 0,43-0,53 2,58 - Maximální pracovní tlak - bar (psi) 13,8 13,8 Maximální sací výška - m 8,9 8,9 Návod k použití 3A1938 3A1938 Příručka pro servis/náhradní díly 3A1940 3A1940 Rozměr vstupu/výstupu čerpadla 1/2" samec NPT 1/2" samec NPT * Pomocí frekvenčního měniče je možné používat motor při různých frekvencích. Tím se mění rychlost otáček čerpadla. Můžete například zvýšit otáčky (a průtok) o 20 %, pokud motor poběží při 60 Hz místo 50 Hz. 3 Materiály pro hadice a koncovky zvolte tak, aby odpovídaly vlastnostem materiálu, který používáte Materiál hadice Koncovka hadice materiál EP2006 EP2013 Přírodní kaučuk 316 SST 24L104 24L118-24L188 24L202 - Hastelloy-C Nitril 316 SST 24L107 24L121-24L191 24L205 - Hastelloy-C 24L108 24L122-24L192 24L206 - EPDM 316 SST 24L100 24L114-24L184 24L198 - Hastelloy-C 24L101 24L115-24L185 24L199 - CSM 316 SST 24L105 24L119-24L189 24L203 - Hastelloy-C 24L106 24L120-24L190 24L204-6

7 Informace pro objednání - Tabulky pro výběr Model EP3019 EP4029 Max. průtok (l/min.) při 130 ot./min. 23,6 73,8 Průtok/ot. - litrů 0,182 0,568 Převodový/rychlostní stupeň Nízký Střední Vysoký Nízký Střední Vysoký Výkon motoru - hp (kw) 1 (0,75) 1,5 (1,12) - 1,5 (1,12) 2 (1,50) 2 (1,50) Rychlost čerpadla (ot./min.) při 50 Hz * Průtok (l/min.) při 50 Hz * 2,67 7,5-10,7 24,9 43,2 Maximální pracovní tlak - bar (psi) 13,8 13,8 Maximální sací výška - m 8,9 8,9 Návod k použití 3A1938 3A1938 Příručka pro servis/náhradní díly 3A1939 3A1939 Rozměr vstupu/výstupu čerpadla 3/4" samec NPT 1-1/4" samec NPT Materiál hadice Koncovka hadice materiál EP3019 EP4029 Přírodní kaučuk 316 SST 24L546 24L560-25L028 25L042 25L056 Hastelloy-C Nitril 316 SST 24L549 24L563-25L031 25L045 25L059 Hastelloy-C 24L550 24L564-25L032 25L046 25L060 EPDM 316 SST 24L542 24L556-25L024 25L038 25L052 Hastelloy-C 24L543 24L557-25L025 25L039 25L053 CSM 316 SST 24L547 24L561-25L029 25L043 25L057 Hastelloy-C 24L548 24L562-25L030 25L044 25L058 7

8 Čerpadlové sady Sady čerpadel Graco bez instalované hadice (Kompletně sestavená čerpadla, hadice se dodává v samostatném balení) 2 Zvolte požadovanou rychlost čerpadla Model EP2006 EP2013 Max. průtok (l/min.) při 130 ot./min. 2,0 7,9 Průtok/ot. - litrů 0,015 0,060 Převodový/rychlostní stupeň Nízký Střední Vysoký Nízký Střední Vysoký Výkon motoru - hp (kw) 0,33 (0,25) 0,5 (0,37) - 0,33 (0,25) 0,75 (0,56) - Rychlost čerpadla (ot./min.) při 50 Hz * Průtok (l/min.) při 50 Hz * 0,14 0,43-0,53 2,58 - Maximální pracovní tlak - bar (psi) 13,8 13,8 Maximální sací výška - m 8,9 8,9 Návod k použití 3A1938 3A1938 Příručka pro servis/náhradní díly 3A1940 3A1940 Rozměr vstupu/výstupu čerpadla 1/2" samec NPT 1/2" samec NPT * Pomocí frekvenčního měniče je možné používat motor při různých frekvencích. Tím se mění rychlost otáček čerpadla. Můžete například zvýšit otáčky (a průtok) o 20 %, pokud motor poběží při 60 Hz místo 50 Hz. 3 Materiály pro hadice a koncovky zvolte tak, aby odpovídaly vlastnostem materiálu, který používáte Materiál hadice Koncovka EP2006 EP2013 hadice materiál Přírodní kaučuk 316 SST 24L374 24L388-24L458 24L472 - Hastelloy-C Nitril 316 SST 24L377 24L391-24L461 24L475 - Hastelloy-C 24L378 24L392-24L462 24L476 - EPDM 316 SST 24L370 24L384-24L454 24L468 - Hastelloy-C 24L371 24L385-24L455 24L469 - CSM 316 SST 24L375 24L389-24L459 24L473 - Hastelloy-C 24L376 24L390-24L460 24L474-8

9 Informace pro objednání - Tabulky pro výběr Model EP3019 EP4029 Max. průtok (l/min.) při 130 ot./min. 23,6 73,8 Průtok/ot. - litrů 0,182 0,568 Převodový/rychlostní stupeň Nízký Střední Vysoký Nízký Střední Vysoký Výkon motoru - hp (kw) 1 (0,75) 1,5 (1,12) - 1,5 (1,12) 2 (1,50) 2 (1,50) Rychlost čerpadla (ot./min.) při 50 Hz * Průtok (l/min.) při 50 Hz * 2,67 7,5-10,7 24,9 43,2 Maximální pracovní tlak - bar (psi) 13,8 13,8 Maximální sací výška - m 8,9 8,9 Návod k použití 3A1938 3A1938 Příručka pro servis/náhradní díly 3A1939 3A1939 Rozměr vstupu/výstupu čerpadla 3/4" samec NPT 1-1/4" samec NPT Materiál hadice Koncovka EP3019 EP4029 hadice materiál Přírodní kaučuk 316 SST 24L630 24L644-25L094 25L108 25L122 Hastelloy-C Nitril 316 SST 24L633 24L647-25L097 25L111 25L125 Hastelloy-C 24L634 24L648-25L098 25L112 25L126 EPDM 316 SST 24L626 24L640-25L090 25L104 25L118 Hastelloy-C 24L627 24L641-25L091 25L105 25L119 CSM 316 SST 24L631 24L645-25L095 25L109 25L123 Hastelloy-C 24L632 24L646-25L096 25L110 25L124 9

10 Hadicová čerpadla bez motorového pohonu Informace pro objednání a montáž Hadicová čerpadla bez motorového pohonu (Kompletně sestavená čerpadla, motorový pohon dodává zákazník) Materiál hadice Koncovka hadice materiál EP2006 EP2013 EP3019 EP4029 Přírodní kaučuk 316 SST 24M739 24M767 24M795 24M820 Hastelloy-C Nitril 316 SST 24M742 24M770 24M798 24M823 Hastelloy-C 24M743 24M771 24M799 24M824 EPDM 316 SST 24M735 24M763 24M791 24M816 Hastelloy-C 24M736 24M764 24M792 24M817 CSM 316 SST 24M740 24M768 24M796 24M821 Hastelloy-C 24M741 24M769 24M797 24M822 Montáž motoru jiného dodavatele Montáž motoru a převodovky jiného dodavatele k samotnému hadicovému čerpadlu řady EP Řada EP Tlakový poměr čerpadla Dutá hřídel Průměr A Kružnice šroubových otvorů Průměr B Centrovací nástavec Průměr C Závit montážních otvorů Velikost D EP2 20 mm 100 mm 80 mm M6 EP3 30 mm 130 mm 110 mm M8 EP4 35 mm 165 mm 130 mm M10 D D C C B B A A 10 Rozměry pro montáž motoru pro čerpadla EP2 Rozměry pro montáž motoru pro čerpadla EP3 a EP4

11 Sady a náhradní hadice Informace pro objednání Sady náhradních hadic EP2006 EP2010 EP2013 EP3016 EP3019 EP4025 EP4029 Přírodní kaučuk 24K482 24K492 24K502 24K522 24K532 24K542 24K552 Nitril 24K484 24K494 24K504 24K524 24K534 24K544 24K554 EPDM 24K483 24K493 24K503 24K523 24K533 24K543 24K553 CSM 24K487 24K497 24K507 24K527 24K537 24K547 24K557 Pohony s proměnlivou frekvencí HP Vstupní napětí Výstupní napětí Používá se s čerpadlem Objednací číslo 0,5 120 nebo 240 V st. (1 fáze) 240 V st. (3 fáze) EP K905 0, V st. (1 nebo 3 fáze) V st. (3 fáze) EP K nebo 240 V st. (1 fáze) 240 V st. (3 fáze) EP2010 EP K V st. (1 nebo 3 fáze) V st. (3 fáze) EP2010 EP K908 1,5 120 nebo 240 V st. (1 fáze) 240 V st. (3 fáze) EP3016 EP K909 1, V st. (1 nebo 3 fáze) V st. (3 fáze) EP3016 EP K V st. (1 nebo 3 fáze) V st. (3 fáze) EP4025 EP K V st. (3 fáze) V st. (3 fáze) EP4025 EP K912 Mazivo pro hadicové čerpadlo Popis Mazivo pro hadice na bázi glycerinu (1 litr) Mazivo pro hadice na bázi glycerinu (3,8 litry) Mazivo pro hadice na bázi glycerinu (208 litry) Objednací číslo 24K692 24K694 24M435 EP2 potřebuje 250 ml maziva pro hadice; EP3 potřebuje 1 l maziva pro hadice; EP4 potřebuje 2 l maziva pro hadice Jiné Popis Upínací nástroj Band-It Objednací číslo 24L497 11

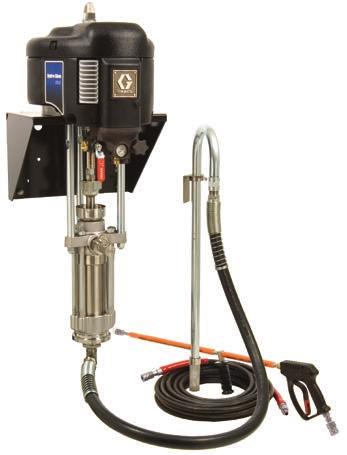

12 Procesní řešení Graco Hadicové čerpadlo EP2 Hadicové čerpadlo EP3 Hadicové čerpadlo EP4 Husky 205 Husky 307 Max. průtok: 7,9 l/min. Ideální pro aplikace v oblasti odměřování chemikálií Max. průtok: 23,6 l/min. Obvykle se používá pro odměřování chemikálií a sanitární aplikace Max. průtok: 73,8 l/min. Ideální pro přepravu abrazivního materiálu Přípojka 1/4" (6,3 mm) Max. průtok: 19 l/min. Polypropylen, acetal, PVDF Přípojka 3/8" (9,4 mm) Max. průtok: 26 l/min. Polypropylen, acetal Husky 515 Přípojka 1/2" (12,7 mm) Max. průtok: 57 l/min. Polypropylen, acetal, PVDF Husky 716 Husky 1050 Husky 1590 Husky 2150 Husky 3300 Přípojka 3/4" (19,1 mm) Max. průtok: 61 l/min. Hliník, nerezová ocel Přípojka 1" (25,4 mm) Max. průtok: 189 l/min. Hliník, polypropylen, vodivý polypropylen, PVDF, nerezová ocel, slitina hastelloy Přípojka 1-1/2" (38,1 mm) Max. průtok: 340 l/min. Polypropylen, acetal, PVDF, hliník, nerezová ocel Přípojka 2" (50,8 mm) Max. průtok: 568 l/min. Polypropylen, PVDF, hliník, nerezová ocel, železo Přípojka 3" (76,2 mm) Max. průtok: 1135 l/min. Polypropylen, hliník, nerezová ocel 1:1 Fast-Flo Max. průtok: 19 l/min. K dispozici varianty UL Hydra-Clean Vysokotlaké čištění a sanitární aplikace V nebezpečných nebo uzavřených zónách lze použít vzduchový pohon 12:1, 23:1, 30:1 nebo 45:1 (varianty poměrů) K dispozici v nástěnné variantě nebo pro montáž na vozík Všechny písemné a obrazové údaje obsažené v tomto dokumentu vycházejí z nejnovějších informací o výrobku, které jsou k dispozici v době uveřejnění. Společnost Graco si vyhrazuje právo učinit kdykoliv změny bez upozornění. Společnost Graco má certifikaci ISO GRACO BVBA Industrieterrein Oude Bunders Slakweidestraat 31 B-3630 Maasmechelen Tel.: +32 (89) Fax: +32 (89) info@graco.be Graco BVBA CS Rev. C 09/13 Vytištěno v Evropě. 12 Veškeré ostatní názvy nebo značky jsou použity pouze pro účely označení a jsou obchodními značkami příslušných vlastníků.
