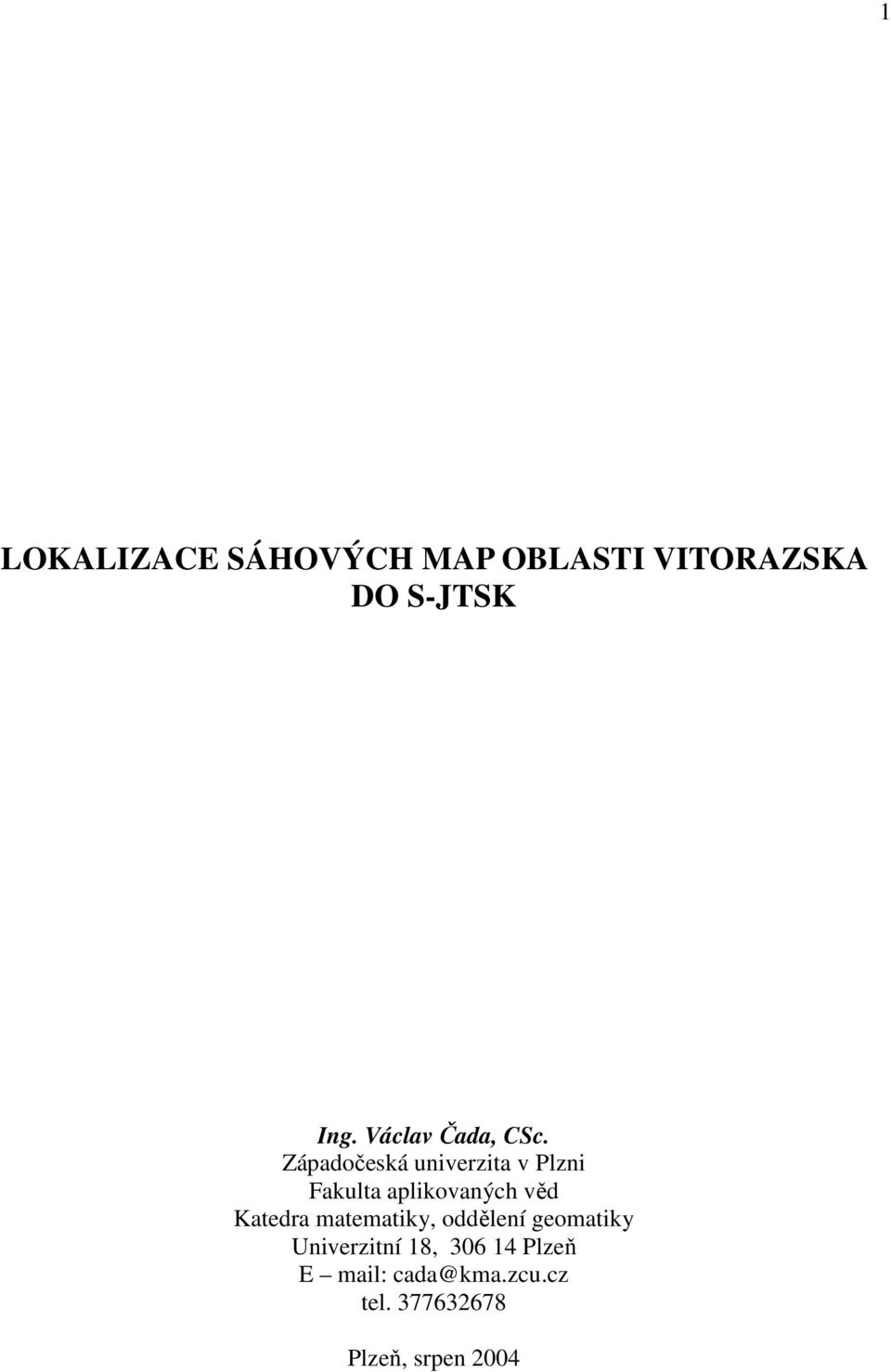

1 1 LOKALIZACE SÁHOVÝCH MAP OBLASTI VITORAZSKA DO S-JTSK Ing. Václav ada, CSc. Západoeská univerzita v Plzni Fakulta aplikovaných vd Katedra matematiky, oddlení geomatiky Univerzitní 18, Plze E mail: cada@kma.zcu.cz tel Plze, srpen 2004

2 2 1. Pedmt ešení a popis lokality Dlouhá historie území Vitorazska byla ovlivnna pedevším existencí dležité obchodní stezky "Via Bohemica", která spojovala Vitorazsko s Doudlebskem. Údolí Doudleb a Vitorazsko patilo na konci 10. století pod vliv mocného rodu Slavníkovc. Když roku 995 byli Slavníkovci v zápase o sjednocení zem vyvraždni, vládu v echách získali do svých rukou Pemyslovci a území pi jižní zemské hranici pešlo do jejich majetku. Odlehlý a ídce zalidnný kraj nepinášel eským knížatm vtší užitek, a proto se jej nesnažila udržet ve své moci. Kníže Bedich postoupil roku 1185 jeho jihovýchodní cíp - Vitorazsko a pilehlý les mezi ekami Lužnicí a Stropnicí - v léno rakouskému šlechtici Hadmaru z Kuenringu, a tak se tato oblast stala souástí území dnešního Rakouska. Za vojenskou pomoc v boji s nmeckým císaem Fridrichem Barbarosou dal roku 1179 eský kníže Bedich ást Jihoeského hvozdu Vítkovi z Pric (+1194). Vítek ml pt syn a stal se zakladatelem rodu Rožmberk. Vítkovec Smil se oženil s Kunhutou z Kuenringu, která mu pinesla vnem ást území nad ekou Stropnicí. Tak byla tato malá ást Vizorazska získána zpt pro echy. Roku 1296 bylo Vitorazsko oddleno od eského státu a stalo se souástí Dolních Rakous. Pozdji se Vitorazsko dostalo dvakrát na krátkou dobu pod eské panství a to: v letech za vlády Jana Lucemburského a v letech za panování Jiího z Podbrad. Vitorazsko mlo s eským státem znovu spolené djiny od roku 1526, kdy vzniklo Habsburské soustátí až do jeho zániku roku Celé Dolní Rakousy vetn Vitorazska se pi rozpadu Habsburské monarchie v roce 1918 stávají souástí nezávislé Rakouské republiky. Obr. 1 Oblast Vitorazska odstoupená SR po roce 1922 Na mírové konferenci v Paíži byla SR považována za vítzný stát, a proto byly v letech postupn uzavírány mírové smlouvy a v nich stanoveny hranice se sousedními státy. Hranice našeho státu v prostoru Vitorazska byla urena úmluvou mezi SR a Rakouskou republikou o vedení hranic (. 288/1922 Sb.,) a zákonem z Sb., o inkorporaci Vitorazska, který pipojil území k echám. Rakouská republika odstoupila eskoslovensku Vitorazsko v menším rozsahu než v pvodních hranicích z roku 1296, a to jen jeho západní díl o rozloze 113 km 2, obyvatel a 12 obcí. Jednalo se o obce Nakolice, Vyšné vetn ásti tehdejšího katastru Höhenberg, Trpnouze vetn osady Obora,

3 3 Nová Ves nad Lužnicí vetn osady Žofínská Hu, Halámky, Krabonoš, Dvory nad Lužnicí, Kunšach, Rapšach vetn osady Spáleništ, Londyn a Vochzka, Tuš vetn osady Nový York a Paíž, eská Cejle a západní ást msta Gmünd (esky Cmund) s osadou Josefovsko a dlnickou kolonii Mexiko vetn nádraží, dležitým železniním uzlem a významnými opravárenskými železniními dílnami, v té dob nejvtšími ve stední Evrop. Státní hranice byly ureny, zameny a stabilizovány v letech O provedeném stanovení státní hranice byl pak sjednán hraniní statut eskoslovensko- rakouský, podepsaný v Praze dne 12. prosince Obr. 2 Katastrální území v oblasti Vitorazska Zaátkem íjna 1938 pod vlivem mnichovské konference se Vitorazsko stalo souástí Velkonmecké íše. Území postoupené Mnichovským diktátem se stala souástí nacistické župy - Horní Dunaj (Oberdonau - nacisty pejmenované Horní Rakousy Obersterreich, na našem území nejjižnjší ást ech). V kvtnu 1945 v dsledku vítzství eského národa ve 2. svtové válce se Vitorazsko opt stalo souástí eskoslovenska. V den vzniku nezávislé eské republiky 1. ledna 1993 se Vitorazsko automaticky stalo její nedílnou souástí. Pro mapování stabilního katastru v prostoru Vitorazska, které bylo historickým vývojem v té dob souástí území Dolního Rakouska, byl použit souadnicový systém svatoštpánský. V tomto systému byly provádny i veškeré výpoty souadnic bod trigonometrické sít. Obr. 3 Volba souadnicových soustav systém stabilního katastru

4 4 Oblast Vitorazska se dnes nachází ásten v okrese eské Budjovice a ásten v okrese Jindichv Hradec a je v souasnosti rozdlena do deseti katastrálních území. V okrese eské Budjovice leží k.ú. Nakolice, Obora u Vyšného a Vyšné. Katastrální území Vyšné v jihovýchodní ásti obsahuje ást pvodního k.ú. eská Cejle. Do oblasti Vitorazska dále ješt územn písluší pvodní k.ú. Trpnouze (Tannenbruck), které dnes patí do k.ú. Hranice u Nových Hrad. Okres Jindichv Hradec obsahuje k.ú. eské Velenice, Nová Ves nad Lužnicí, Dvory nad Lužnicí, Krabonoš, Halámky, Tuš, Rapšach a Kunšach. Výrazným zpsobem se zmnila oblast k.ú. Kunšach, které bylo sestaveno z ásti pvodního k.ú. Kunšach1 a ásti k.ú. Kunšach2. Platná katastrální mapa ve vtšin k.ú. má pvod v období Technicko-hospodáského mapování (THM) v metrickém mítku 1:2000 a je lokalizovaná v S-JTSK. Jedná se o k.ú. Dvory nad Lužnicí, Rapšach, Tuš a Hranice u Nových Hrad. Obdobný mapový operát je v k.ú. Halámky, Krakonoš a Nová ves nad Lužnicí, kde byla aplikována fotogrammetrická údržba a obnova (FUO). V tchto lokalitách byl vytvoen a na celých k.ú. je udržován registr evidence souadnic (RES). V k.ú. Kunšach, Nakolice, Obora u Vyšného a v k.ú. Vyšné je katastrální mapa v sáhovém mítku 1:2880 v souadnicovém systému svatoštpánském. Výjimený je mapový operát v k.ú. eské Velenice, kde probhlo mapování podle Instrukce A a byla vyhlášena platnost nového operátu pozemkového katastru (PK). Pi tvorb digitálního souboru geodetických informací (D-SGI) v S-JTSK je nutné doplnit majetko-právní vztahy z mapového operátu PK. Pro tvorbu souvislého rastru PK v S-JTSK není možné využít globální transformaní klí (GTK) pro svatoštpánský souadnicový systém, jednak z dvodu kartografických aspekt map stabilního katastru a dále nevhodné extrapolace GTK pro svatoštpánský SS. Povinnost íselné údržby (dle informací uvedených v aplikaci WEB Archiv) je vyhlášena pro k.ú. Nakolice, Obora u Vyšného a v k.ú. Vyšné. Podrobné polohové bodové pole je budováno v k.ú. Tuš, Rapšach, Dvory nad Lužnicí a v k.ú. Nová ves nad Lužnicí. 2. Charakteristika poskytnutých dat Dle upesnného zadání bylo stanoveno, že tvorba souvislého rastru map pozemkového katastru vetn analýzy souvislého zobrazení bude provedena na pracovišti KÚ pro Budjovický kraj. Zdrojové rastry PK, provedené plátování i souvislé rastry byly pedány spolen s technickou zprávou ve stanovené struktue, která je uvedena v píloze.1, na CD. Jak vyplývá z technické zprávy pro k.ú. Tuš, Rapšach a Dvory nad Lužnicí, byly naskenovány originály SK z archivu v Liboanech a v k.ú. Halámky podklad z 1. obnovy z r Tyto zdrojové rastry obsahuje i pedávané výsledné CD. Katastrální úad pro Budjovický kraj dále zajistil šetení pvodních katastrálních hranic nebo bod stabilizovaných v období SK. Na celém prostoru Vitorazska bylo nalezeno a pedáno pouze osm bod ( \vitorazsko\predano\identick_jtsk.stx). Po provedené výsledné analýze pevodu souvislých rastr do S-JTSK je zejmé, že šetení katastrálních hranic pi THM zmnilo jak geometrii, tak i polohu prbhu pvodních katastrálních hranic PK. Podrobné informace jsou uvedeny v píloze. 3 Zemská hranice s Rakouskem Dále poskytl katastrální úad nkteré body podrobného polohového bodového pole trvale stabilizované na rozích objekt, které jsou již zobrazeny v mapách pozemkového katastru. Zemmický úad poskytl dokumentaci zamení prbhu souasné státní hranice s Rakouskem v digitální podob. V této dokumentaci bylo možné identifikovat totožné body zákresu státní hranice na mapách PK.

5 5 3. Analýza archivních zdroj pro tvorbu GTK Prvotním zámrem bylo vytvoit globální transformaní klí (GTK) pro oblast Vitorazska obdobn jako pro gusterbergský souadnicový systém pro echy nebo svatoštpánský pro území Moravy. Toto ešení má adu pedností: - jednoznan garantuje vztah mezi souadnicovými systémy stabilního katastru (SK) a S-JTSK, - zobrazení využívá pouze íselné geodetické základy tchto systém, které mají definované kvalitativní parametry, - není nutné pracovat s grafickým mapovým operátem zatíženým nahodilými, tžko prokazatelnými chybami. Geodetické základy stabilního katastru byly v prostoru Vitorazska prokazateln vybudovány vetn nezbytného pesahu do sousedních oblastí souadnicových NA_DÍLACH PROSPECT HOCHWALD PORUBY NDORFER_FELD MELNARZBERG ITZCHANEBERG GRATZEN MANDELSTEIN SCHENITSCHNY NAD_HUMNY PORNDA LAGERBERG SMOLEK SUCHENTHAL CHLUMETZ THENSCHACHEN BRAND soustav. Bylo proto zahájeno šetení v archivních zdrojích Zemmického úadu v Praze a Liboanech, Státního ústedního archivu v Praze a archivu Ministerstva vnitra R, oddlení státních hranic. Bylo zjištno, že delimitace mického operátu z vídeského vojenského archivu neešila triangulaní operát z prostoru Vitorazska a je pravdpodobn souástí operátu triangulace Dolního Rakouska. Proto byl požádán o spolupráci Bundesamt für Eich- und Vermessungswesen Wien, Kundenservice Schiffamtsgasse Wien, Niederösterreichisches Landesarchiv St. Pölten a Kriegsarchiv Wien. Obr. 4 íselná triangulace v oblasti Vitorazska pro systém gusterbergský Byly hledány pedevším archiválie, které se úspšn využily pro tvorbu GTK: - Katastertriangulierung Nieder Österreich, Kreis O.M.B. Beobachtungsprotokolle und Observationsprotokolle. Der ersten Abteilung (aus Jahre 18..) enthaltend die Original Winkel Beobachtung und Relationen, der zweiten und dritten Abteilung. - Topographische Beschreibung der im Jahre 18.. in Nieder Österreich, im O.M.B. Kreis durch Trigonometr. Trigonometrisch bestimmte Punkten. Mit Koordinaten der Punkten. - Skizze des O.M.B. Kreises über dauerhaft bezeichneten trigonometrischen Punkten oder Triangulierung Karten oder Trigonometrisches Netz der k.k. Kataster- Vermessung in Nieder Österreich, Kreis O.M.B. Bohužel i po opakovaných urgencích byla vtšina odpovdí bu pímo záporná (zemský archiv Dolního Rakouska), nebo bylo konstatováno, že je nutné utídit rozsáhlý archivní

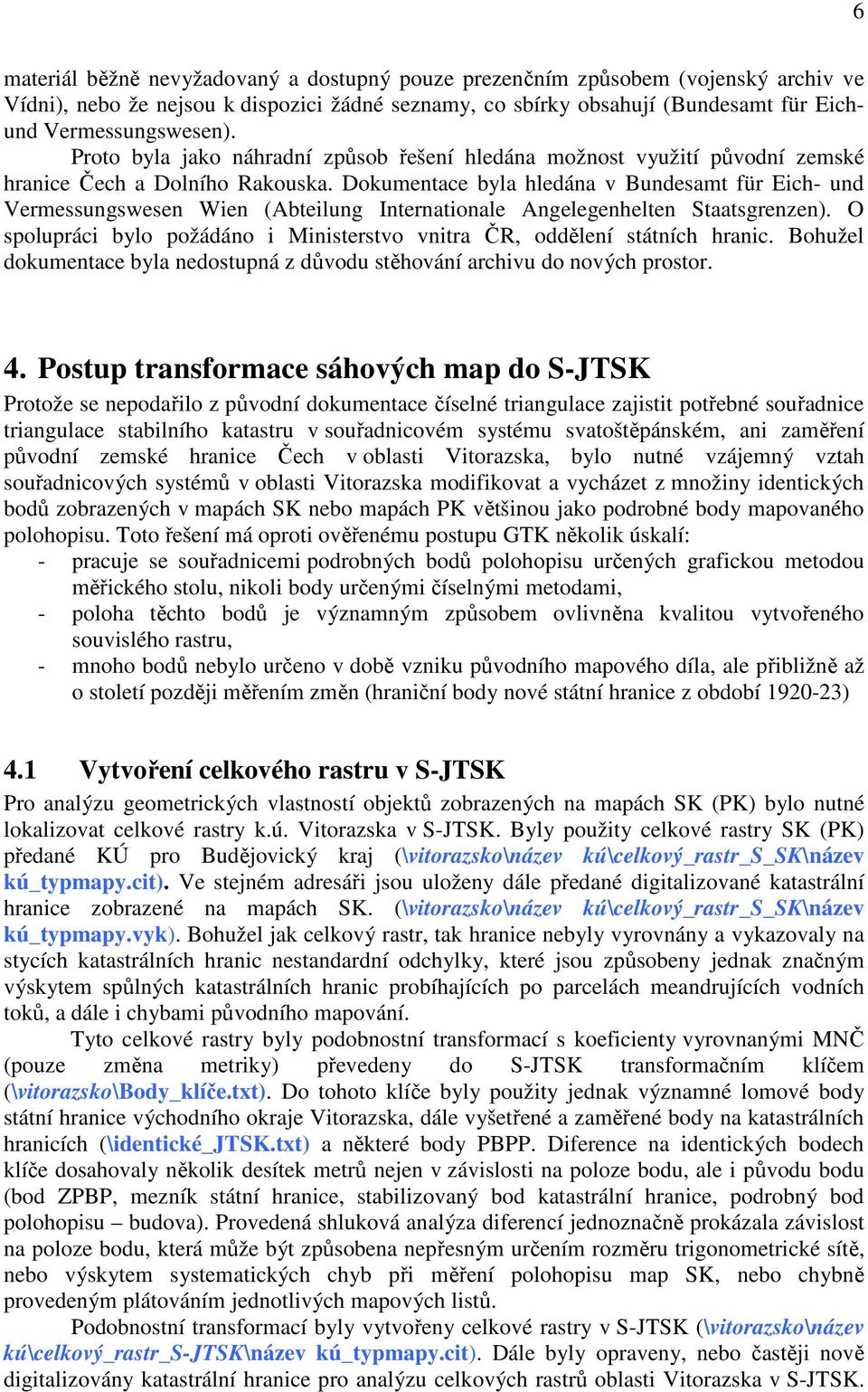

6 6 materiál bžn nevyžadovaný a dostupný pouze prezenním zpsobem (vojenský archiv ve Vídni), nebo že nejsou k dispozici žádné seznamy, co sbírky obsahují (Bundesamt für Eichund Vermessungswesen). Proto byla jako náhradní zpsob ešení hledána možnost využití pvodní zemské hranice ech a Dolního Rakouska. Dokumentace byla hledána v Bundesamt für Eich- und Vermessungswesen Wien (Abteilung Internationale Angelegenhelten Staatsgrenzen). O spolupráci bylo požádáno i Ministerstvo vnitra R, oddlení státních hranic. Bohužel dokumentace byla nedostupná z dvodu sthování archivu do nových prostor. 4. Postup transformace sáhových map do S-JTSK Protože se nepodailo z pvodní dokumentace íselné triangulace zajistit potebné souadnice triangulace stabilního katastru v souadnicovém systému svatoštpánském, ani zamení pvodní zemské hranice ech v oblasti Vitorazska, bylo nutné vzájemný vztah souadnicových systém v oblasti Vitorazska modifikovat a vycházet z množiny identických bod zobrazených v mapách SK nebo mapách PK vtšinou jako podrobné body mapovaného polohopisu. Toto ešení má oproti ovenému postupu GTK nkolik úskalí: - pracuje se souadnicemi podrobných bod polohopisu urených grafickou metodou mického stolu, nikoli body urenými íselnými metodami, - poloha tchto bod je významným zpsobem ovlivnna kvalitou vytvoeného souvislého rastru, - mnoho bod nebylo ureno v dob vzniku pvodního mapového díla, ale pibližn až o století pozdji mením zmn (hraniní body nové státní hranice z období ) 4.1 Vytvoení celkového rastru v S-JTSK Pro analýzu geometrických vlastností objekt zobrazených na mapách SK (PK) bylo nutné lokalizovat celkové rastry k.ú. Vitorazska v S-JTSK. Byly použity celkové rastry SK (PK) pedané KÚ pro Budjovický kraj (\vitorazsko\název kú\celkový_rastr_s_sk\název kú_typmapy.cit). Ve stejném adresái jsou uloženy dále pedané digitalizované katastrální hranice zobrazené na mapách SK. (\vitorazsko\název kú\celkový_rastr_s_sk\název kú_typmapy.vyk). Bohužel jak celkový rastr, tak hranice nebyly vyrovnány a vykazovaly na stycích katastrálních hranic nestandardní odchylky, které jsou zpsobeny jednak znaným výskytem splných katastrálních hranic probíhajících po parcelách meandrujících vodních tok, a dále i chybami pvodního mapování. Tyto celkové rastry byly podobnostní transformací s koeficienty vyrovnanými MN (pouze zmna metriky) pevedeny do S-JTSK transformaním klíem (\vitorazsko\body_klíe.txt). Do tohoto klíe byly použity jednak významné lomové body státní hranice východního okraje Vitorazska, dále vyšetené a zamené body na katastrálních hranicích (\identické_jtsk.txt) a nkteré body PBPP. Diference na identických bodech klíe dosahovaly nkolik desítek metr nejen v závislosti na poloze bodu, ale i pvodu bodu (bod ZPBP, mezník státní hranice, stabilizovaný bod katastrální hranice, podrobný bod polohopisu budova). Provedená shluková analýza diferencí jednoznan prokázala závislost na poloze bodu, která mže být zpsobena nepesným urením rozmru trigonometrické sít, nebo výskytem systematických chyb pi mení polohopisu map SK, nebo chybn provedeným plátováním jednotlivých mapových list. Podobnostní transformací byly vytvoeny celkové rastry v S-JTSK (\vitorazsko\název kú\celkový_rastr_s-jtsk\název kú_typmapy.cit). Dále byly opraveny, nebo astji nov digitalizovány katastrální hranice pro analýzu celkových rastr oblasti Vitorazska v S-JTSK.

7 7 Výkresy digitalizovaných katastrálních hranic jsou uloženy v souborech \vitorazsko\název kú\celkový_rastr_s-jtsk\název kú.vyk. 4.2 Vytvoení souvislého rastru pibližn lokalizovaného v S-JTSK Shluková analýza byla provedena v prostedí Kokeš v.6.61 s tím, že bylo nutné nestandardn nastavit systemové parametry (soubor Wkokes.ini v sekci [CLUST_KU]) pro nastavení výchozího okolí pro hledání trojmezí EPS_START=30 (standardn nastavena hodnota 10) a pro specifikaci povolené zmny v odchylce polohy bodu v hranici MAX_IDST=12 (standardn nastavena hodnota 3.5). Úpravy v programovém vybavení provedl Ing. Vít Trnka tak, aby bylo možné tyto parametry dle zjištných výsledk mnit. Výsledkem provedené shlukové analýzy je protokol \vitorazsko\název kú\celkový_rastr_s-jtsk\název kú_c_prot.txt, vizualizované diference na katastrálních hranicích \vitorazsko\název kú\celkový_rastr_s-jtsk\diference.vyk, transformaní klí vyrovnávací transformace \vitorazsko\název kú\celkový_rastr_s-jtsk\název kú_c_tra.txt a vyrovnaná katastrální hranice v úsecích katastrálních hranic sousedících s k.ú. oblasti Vitorazska (\vitorazsko\název kú\celkový_rastr_s-jtsk\název kú_c.vyk). Úseky hranic k.ú. sousedících s bývalým Budjovickým krajem a Dolním Rakouskem vyrovnávány nebyly, a proto jim nebyly zmnny ani geometrické vlastnosti. Jungovou nereziduální transformací byly vyrovnány celkové rastry dílích k.ú. v S- JTSK na vyrovnané katastrální hranice uvnit oblasti Vitorazska postupn dílími transformacemi po jednotlivých katastrálních územích. Pro další práci s tmito rastry bylo nutné provést perastrování. Protože u nkterých souvislých rastr byl pekroen maximální rozmr rastru pixl, bylo nutné vyrovnaný souvislý rastr rozdlit. Jedná se o katastrální území Dvory nad Lužnicí, Nová ves nad Lužnicí a Tuš. ásti dlených rastr jsou oznaeny písmeny A,B 4.3 Vytvoení souvislého rastru výsledn lokalizovaného v S-JTSK Jednotlivé vyrovnané rastry a obálka vyrovnaných katastrálních hranic tvoí souvislou oblast Vitorazska, která je výsledn lokalizována do S-JTSK na vybrané body hranice oblasti Vitorazska. Hranice této oblasti pibližn lokalizované v S-JTSK je uložena ve výkresu \vitorazsko\oblast_vitorazska.vyk. Cílová soustava pro výslednou lokalizaci byla sestavena: a) z vybraných bod souasné státní hranice dobe identifikovatelných v zákresu polohopisu map PK (východní a ást jihozápadní hranice). Souadnice tchto bod jsou ureny íseln geodeticky s KKB 3. Chyby se však vyskytují ve zmnových zákresech státní hranice, ze kterých se digitalizují souadnice zdrojové soustavy (KKB8). b) z vybraných bod katastrální hranice Nová ves nad Lužnicí eské Velenice (jižní ást hranice). Tato hranice byla kvalitn šetena a zamena pi mapování podle Instrukce A v mítku 1:2000. Souadnice cílové soustavy byly odeteny z rastr mapových list katastrálních map k.ú. eské Velenice. Lokalizace mapových list do S-JTSK byla provedena nereziduální Jungovou transformací na body rámu mapového listu a znaky souadnicové sít. Dosažená pesnost takto provedené transformace je charakterizována prmrnou stední souadnicovou chybou m xy = 0.3 m (maximální m xy = 0.46 m) a je dodržen KKB7. Zvýšení kvality bod cílové soustavy by bylo možné docílit pedpisem a výpotem pvodních nárt zamené katastrální hranice. Souadnice bod zdrojové soustavy jsou identifikovány na digitalizované hranici k.ú. Nová ves nad Lužnicí.

8 8 c) Nejdelší ást hranice oblasti Vitorazska však sousedí s bývalým krajem Budweiser (západní a severní ást hranice). Protože byly na celé této hranici vyšeteny a zameny pouze ti body v úseku katastrální hranice Nakolice, bylo nutné získat prbh pvodních katastrálních hranic v S-JTSK. Bylo nutné vytvoit souvislé zobrazení celkových rastr sousedních k.ú. v systému gusterbergském. Jedná se o katastrální území Nová ves u Klikova, Klikov, Suchdol nad Lužnicí, Hrdloezy u Suchdola nad Lužnicí, Hranice u Nových Hrad, Byov, Šipto a Nové Hrady. Na ásti k.ú. byly již souvislé rastry vytvoeny a pedány KÚ pro Budjovický kraj. Pro k.ú.klikov, Hrdloezy u Suchdola nad Lužnicí, Byov, Šipto bylo nutné provést plátování, vyrovnání katastrálních hranic a vytvoení souvislých rastr. Veškerá zpracovaná data jsou pedávána ve stanovené struktue v podadresái \Budweiser. Úseky katastrálních hranic sousedících s oblastí Vitorazska nebyly vyrovnány. Bohužel nebylo možné použít ani nového urení katastrálních hranic pi THM, protože pi porovnání prbhu byly zjištny významné zmny geometrie hranic. Obr. 5 Odlišn vyšetená katastrální hranice v k.ú. Nové Hrady pi THM. Bod 34 pedán jako identický bod katastrální hranice

9 9 Na obr. 5 je zobrazen výez souvislých rastr PK v blízkosti katastrální hranice Nakolice (šedý rastr) a Nové Hrady (tyrkysový rastr) s vyrovnanou katastrální hranicí pro tvorbu souvislého zobrazení (ervený vektor). Vyšetená a zamená katastrální hranice pi THM k.ú. Nové Hrady je zobrazena jako zelený vektor. Je zejmé, že se výrazným zpsobem zmnila geometrie katastrální hranice THM bez ohledu na stav platné katastrální hranice, protože nebyla ešena zmna katastrální hranice. Množina takto urených bod byla použita pro výslednou transformaci celé oblasti Vitorazska. Transformaní klí je uložen v souboru \vitorazsko\vitorazsko_vysledny.txt. Tímto zpsobem byly získány výsledné, souvislé celkové rastry všech katastrálních území Vitorazska ( \vitorazsko\název kú\souvislý_rastr_s-jtsk_vysledny\název kú_vysledny.cit), vyrovnané katastrální hranice ( \vitorazsko\název kú\souvislý_rastr_s-jtsk_vysledny\název kú_vysledny.vyk). Pro výsledné zobrazení byl sestaven referenní soubor oblasti Vitorazska (\Vysledne_zobrazeni.ref), vetn okolních katastrálních území v kraji Budweiser (\Budweiser_vitorazsko_vysledny.ref). 5. Hodnocení dosažené pesnosti pepracované lokality Pi hodnocení dosažené pesnosti byla provedena analýza styk katastrálních hranic uvnit oblasti Vitorazska. Je zejmé, že na styku katastrální hranice Halámky Krakonoš bylo chybn provedeno plátování (systematická chyba pibližn 5m), kdy shluky kopírují klad chybných mapových list. Další podrobné výsledky jsou uvedeny v tab.1. Název katastrálního území Poet shluk Poet bod ve shluku C y Dvory nad Lužnicí Halámky Krabonoš m y C x m x C yx m xz Kunžach Kunžach Nakolice Nová ves nad Lužnicí Obora u Vyšného Rapšach Trpnouze Tuš Vyšné Tab. 1 Výsledky shlukové analýzy na hranicích uvnit oblasti Vitorazska Vyšetené a pedané identické body na katastrálních hranicích nebo stabilizované pvodní body na vlastnických hranicích nebyly zaazeny do transformace Vitorazska proto, aby byla

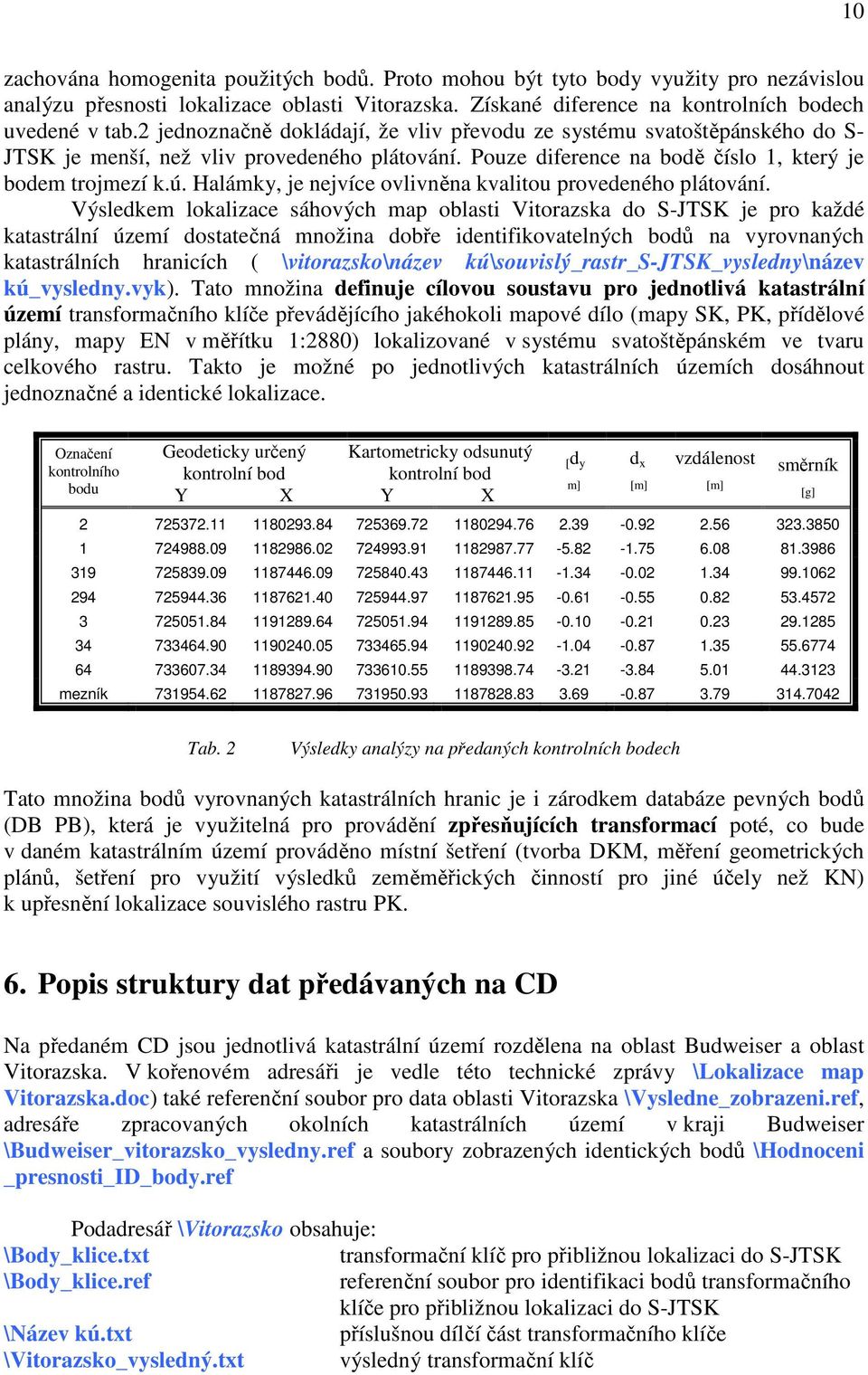

10 10 zachována homogenita použitých bod. Proto mohou být tyto body využity pro nezávislou analýzu pesnosti lokalizace oblasti Vitorazska. Získané diference na kontrolních bodech uvedené v tab.2 jednoznan dokládají, že vliv pevodu ze systému svatoštpánského do S- JTSK je menší, než vliv provedeného plátování. Pouze diference na bod íslo 1, který je bodem trojmezí k.ú. Halámky, je nejvíce ovlivnna kvalitou provedeného plátování. Výsledkem lokalizace sáhových map oblasti Vitorazska do S-JTSK je pro každé katastrální území dostatená množina dobe identifikovatelných bod na vyrovnaných katastrálních hranicích ( \vitorazsko\název kú\souvislý_rastr_s-jtsk_vysledny\název kú_vysledny.vyk). Tato množina definuje cílovou soustavu pro jednotlivá katastrální území transformaního klíe pevádjícího jakéhokoli mapové dílo (mapy SK, PK, pídlové plány, mapy EN v mítku 1:2880) lokalizované v systému svatoštpánském ve tvaru celkového rastru. Takto je možné po jednotlivých katastrálních územích dosáhnout jednoznané a identické lokalizace. Oznaení Geodeticky urený Kartometricky odsunutý kontrolního kontrolní bod kontrolní bod bodu Y X Y X [d y m] d x vzdálenost smrník [g] mezník Tab. 2 Výsledky analýzy na pedaných kontrolních bodech Tato množina bod vyrovnaných katastrálních hranic je i zárodkem databáze pevných bod (DB PB), která je využitelná pro provádní zpesujících transformací poté, co bude v daném katastrálním území provádno místní šetení (tvorba DKM, mení geometrických plán, šetení pro využití výsledk zemmických inností pro jiné úely než KN) k upesnní lokalizace souvislého rastru PK. 6. Popis struktury dat pedávaných na CD Na pedaném CD jsou jednotlivá katastrální území rozdlena na oblast Budweiser a oblast Vitorazska. V koenovém adresái je vedle této technické zprávy \Lokalizace map Vitorazska.doc) také referenní soubor pro data oblasti Vitorazska \Vysledne_zobrazeni.ref, adresáe zpracovaných okolních katastrálních území v kraji Budweiser \Budweiser_vitorazsko_vysledny.ref a soubory zobrazených identických bod \Hodnoceni _presnosti_id_body.ref Podadresá \Vitorazsko obsahuje: \Body_klice.txt transformaní klí pro pibližnou lokalizaci do S-JTSK \Body_klice.ref referenní soubor pro identifikaci bod transformaního klíe pro pibližnou lokalizaci do S-JTSK \Název kú.txt píslušnou dílí ást transformaního klíe \Vitorazsko_vysledný.txt výsledný transformaní klí

11 11 \Hranice_CR_pro_vyrovnani.vyk body státní hranice pro výsledný transformaní klí, t.j. cílová soustava \Oblast_vitorazska.vyk body na katastrálních hranicích pro transformaní klí, t.j. zdrojová soustava \Vitorazsko_priblizny.ref referenní soubor pro vyrovnané katastrální hranice a celkové rastry uvnit oblasti Vitorazska Ostatní data jsou pedávána v jednotné struktue v podadresáích podle názvu k.ú. s tím, že jejich obsah je vysvtlen v kap. 4. V Plzni 28. srpna 2004 Ing. Václav ada, CSc.

12 12 7. Pílohy Technická zpráva lokality Vitorazsko Oblast Vitorazska ítá dnes celkem 10 katastrálních území: ti z okresu eské Budjovice: Nakolice, Obora u Vyšného a Vyšné sedm z okresu Jindichv Hradec: eské Velenice, Nová Ves nad Lužnicí, Dvory nad Lužnicí, Krabonoš, Halámky, Tuš a Rapšach Na všech tchto k. ú. (krom eských Velenic, kde jsou mapy PK v mítku 1:2000) bylo provedeno plátování rastr PK. Vzhledem k tomu, že na hranicích k.ú. Halámky se objevovaly vtší odchylky, byly naskenovány v k.ú. (Tuš, Rapšach a Dvory nad Luž.) originály SK z archivu z Liboan a v k.ú. Halámky podklad z 1. obnovy z r Po provedeném nezávislém plátování podkladu SK a 1 obnovy z k.ú. Halámky byla provedena kontrola v blízkosti katastrálních hranic obou podklad. Pi porovnání se pohybovaly odchylky vtšinou v rozmezí od 0,5 do 1 sáhu. Proto byly pro shlukovou analýzu použity jako podklad rastry PK s vtším obsahem kresby. Byly provedeny analýzy katastrálních hranic pomocí shlukové analýzy. Již pi sestavování jednotlivých hranic jsme narazili na velký problém, kdy na hranicích nedocházelo ke ztotožnní identických bod, jelikož mezi nimi vznikly velké nedokryty. Tento problém se týká hlavn k.ú. Halámky a Krabonoše, na jejichž hranicích s ostatními k.ú.vznikají nedokryty až 6 sáh. Ke kontrole nebylo možno použít bod grafické triangulace, jelikož z této oblasti nejsou dostupné. Chtli jsme tedy porovnat jednotlivá k.ú. se stavem v map KN obnovené pi THM Suchdol, abychom mohli stanovit prostory chybn pevedených ML, ale stávající globální klí transformuje rastr s pesností mezi m a polohopis rastru stávajících dekadických map vyhazuje nahodilé chyby bez jednoznané systematické složky. Zkoušeli jsme posunout rastr o chybu zpsobenou GTK využitím pvodních budov zakreslených v map KN. Po promení tchto bod jsme i zde narazili na nestejnou velikost a smr posunu v rámci jednoho k.ú. Dvod pro tyto problémy mže být nkolik. Jedná se o problematickou oblast meandrujících ek a potok se zarostlými bažinatými prostory s nevýrazným pevýšením. Problémy byly jist již pi mapování pvodního podkladu. V extravilánu se jedná vtšinou o roztíštné samoty a možná mohlo dojít pi pvodním mapování v k.ú. Halámky k odstupu nkolika let, kdy pi urení splných hranic nemuselo jít nutn o totožnou hranici. Zasíláme kompletní zpracovaná data v adresáové struktue, dle návodu technologického postupu pro pevod map ze systému stabilního katastru do S-JTSK, která obsahují: - pvodní zdrojové rastry PK pípadn SK, - rekonstruované ML, - celkové rastry, - vyrovnané hraniní polygony, - pehledku Vitorazsko.dgn, - souadnicov lokalizované rastry KN Velenice_KN.cit TSviny_KN.cit NBystice_KN.cit Tebo_KN.cit - technickou zprávu.
