MASTERCAM PRO SOLIDWORKS 2018 CO JE NOVÉHO
|
|
- Miluše Staňková
- před 5 lety
- Počet zobrazení:
Transkript
1 MASTERCAM PRO SOLIDWORKS 2018 CO JE NOVÉHO Listopad 2016 MISTR CAM s.r.o. Toužimská 588/70, Praha 9, Kbely tel:
2 OBSAH OBECNÁ VYLEPŠENÍ... 4 Analýza drah nástrojů... 4 Informace o vektoru 5-os... 4 Volby zobrazení... 5 Ovládání výběru kolineárních úseček... 5 Ztlumené a neskryté drátový model... 6 Průvodce řetězení... 7 Simulátor Mastercam... 7 Vytvoření prezentace... 7 Vylepšení nestingu... 8 Nové umístění dočasných souborů... 8 Správce rovin... 8 Import pomocí uchopení a tažení... 8 Nové roviny Obrácená izometrická a trimetrická... 9 VYLEPŠENÍ MODULU FRÉZKA Vylepšení 2D Vylepšení kontury Směr hloubky řezu a podpora podříznutí Pořadí hloubek řezu Asociativita propojení Podpora vstupního zavrtání Další průchody Podpora zkosení Vylepšení 3D Vypnutí podpory podříznutí nástroje Sledovat ohraničení Vylepšené zpracování pomocí vysokorychlostních drah Vyhlazení Vylepšení více-osých drah Volitelný směr Vzdálenost úsečky od křivky Zachovat náklon Příprava polotovaru pro 3-osé vrtání Tolerance hrany plochy Vylepšení Routeru Spuštění Routeru Dráhy nástrojů blokové vrtání Dráhy nástroje pila Dveře a schody Vylepšení soustružení Obrábění částí... 23
3 ÚVOD WAROVÁNÍ: Tento dokument je stále ve vývoji. Informace uvedené níže je možné neustále měnit a upravovat. Vítejte v programu Mastercam 2018 pro SolidWorks! Mastercam 2018 pro SolidWorks přináší nové funkce zaměřené na zrychlení a zefektivnění vašeho obráběcího procesu. Dokumentace Mastercam Mastercam instaluje následující dokumenty do složky \Documentation ve složce instalace Mastercam 2018 for SolidWorks: Co je nového v Mastercam 2018 pro SolidWorks Instalační průvodce Mastercam 2018 pro SolidWorks Průvodce administrátora Mastercam 2018 pro SolidWorks Průvodce převodu Mastercam 2018 pro SolidWorks Karta rychlého přístupu Mastercam 2018 pro SolidWorks Čti mě Mastercam 2018 pro SolidWorks Kontaktujte nás V případě dotazů nebo nejasností ohledně dokumentace se obraťte na podporu na u podpora@mastercam.cz.
4 OBECNÁ VYLEPŠENÍ V tomto odstavci jsou uvedeny obecná vylepšení v nové verzi programu Mastercam 2018 pro SolidWorks. Tyto funkce zahrnují vylepšení Simulátoru Mastercam, výběr a další funkce, které se přímo nevztahují k dalším oblastem programu uvedených níže samostatně. Analýza drah nástrojů Následující vylepšení jsou použity na Vlastnosti drah nástroje umístěné v záložce nástrojů Výchozí. Informace o vektoru 5-os Analýza drah nástrojů nyní obsahuje polohu XYZ sledující polohu kurzoru myši na začátku (zelený) nebo na konci (červený) segmentu dráhy nástroje. Tato informace je zobrazena navíc k údajům o posuvu a otáčkám, která jsou zobrazena mezi začátkem a koncem segmentu.

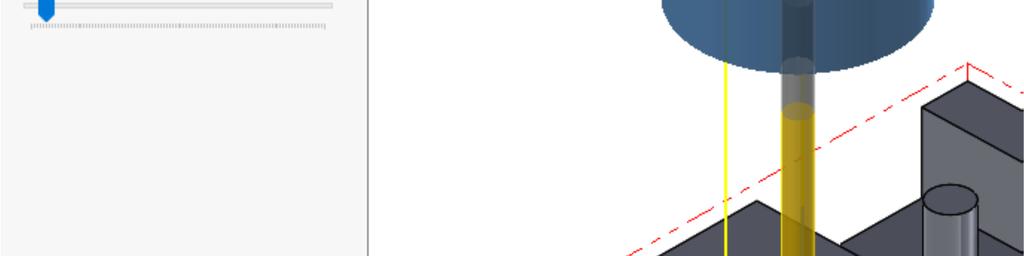

5 Volby zobrazení Mastercam 2018 TP1 CO JE NOVÉHO Můžete si vybrat, zda chcete zobrazit nebo skrýt nástroj a držák během analýzy drah nástroje. Pomocí posuvníku Průhlednost můžete nastavit intenzitu průhlednosti nástroje. Ovládání výběru kolineárních úseček Nyní můžete nastavit, zda budou nevybrané kolineární úsečky automaticky spojeny. Z výchozího nastavení je tato funkce zapnuta. Pro vypnutí automatického propojení nastavte Automaticky spojit kolineární ve Výběru řetězce na Vypnuto v okně Podpora drah nástroje. Toto okno se nachází v pokročilém nastavení Mastercam.
6 Mastercam 2018 TP1 CO JE NOVÉHO Ztlumené a neskryté drátový model Prvky souborů STL je nyní možné zobrazit v režimu Ztlumené a Neskryté, jak je ukázáno na následujícím příkladu. Obr. 1 1: Neskrytý drátový model Obr. 2 2: Ztlumený drátový model
7 Průvodce řetězení Nyní můžete při výběru řetězce použít průvodce a vybrat další prvek řetězce jakmile je dosaženo bodu větvení. Průvodce řetězení je dostupný při zapnutém režimu 3D drátový model a Propojené hrany pro tělesa. Pro použití průvodce řetězení klikněte na 3D drátový model nebo propojené hrany. Pokud je dosaženo bodu větvení zobrazí se červená šipka, která označuje výchozí směr pokračování řetězce. Jedna nebo více modrých šipek zobrazují směr dalších alternativních směrů pokračování řetězce jak je ukázáno na následujícím obrázku. Do okna řetězení byla přidána dvě nová tlačítka pro ovládání řetězce: Použijte Pokračovat pro pokračování ve směru červené šipky. Použijte Alternativní pro výběr jiného směru/prvku. Další možností je kliknout přímo na červenou nebo modrou šipku a tím určit další směr řetězení. Simulátor Mastercam Vytvoření prezentace Nyní můžete snadno vytvořit prezentaci ze Simulátoru Mastercam, která umožňuje zachovat vaše nastavení a rozložení během simulace a je možné ji použít pro ukázku simulace na libovolném počítači, i když na něm není Mastercam nainstalován.
8 Pro vytvoření prezentace vyberte funkci Vytvořit prezentaci v záložce nástrojů Domů. Vylepšení nestingu Nové umístění dočasných souborů Během vytváření dočasných souborů s Nestingem dochází nyní k jejich ukládání do výchozí složky dočasných souborů Mastercam. Díky tomu je můžete nyní jednoduše nastavit na atribut jen pro čtení, pokud je třeba. Správce rovin Níže jsou vypsány vylepšení, která byla provedena ve Správci rovin Import pomocí uchopení a tažení Nyní můžete jednoduše uchopit a přetáhnout myší podporované typy souborů do Správce rovin. Otevře se okno Výběru rovin a v něm můžete vybrat, které chcete importovat. Vyberte jednu nebo více rovin pro import a klikněte na OK. Roviny se naimportují do otevřeného souboru Mastercam.

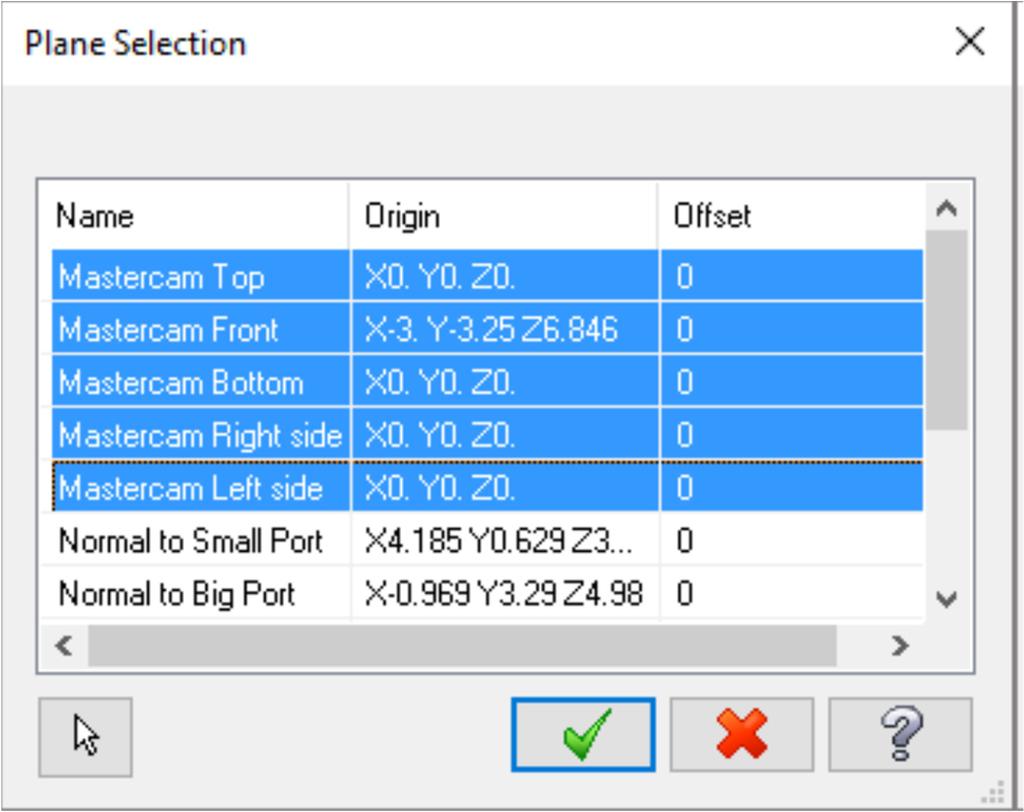

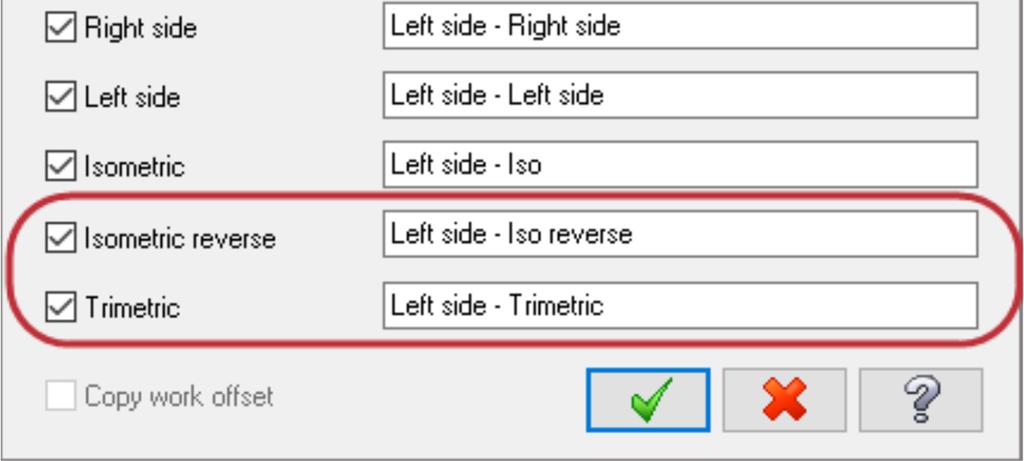

9 Nové roviny Obrácená izometrická a trimetrická Mastercam 2018 TP1 CO JE NOVÉHO Dvě nové roviny, Iso reversní a trimetrická, byly přidány do Správce rovin a do nabídky Vytvoření rovinu vzhledem k rovině.
10 VYLEPŠENÍ MODULU FRÉZKA Zde jsou uvedena vylepšení, která jsou v modulu Frézka Mastercam Zahrnuje to vylepšení pro dráhy nástrojů ve 2D, 3D a více-osé frézování. Vylepšení 2D V tomto odstavci je přehled vylepšení, která se týkají 2D drah nástrojů. Vylepšení kontury Následující vylepšení jsou provedena p Odsazení zkoseného nástroje V předchozích verzích bylo možné pouze ovládat odsazení špičky nástroje během frézování zkosení, které umožňovalo určit, jak daleko pod dnem zkosení projede špička nástroje zkosení. Ve verzi 2018 Mastercam nyní podporuje Odsazení vespod a Odsazení nahoře tak, že si můžete vybrat, kde chcete odsazení definovat. Odsazení nahoře umístí plný průměr nástroje do určené vzdálenosti nad horní hranou zkosení. Odsazení vespod zajistí, aby špička nástroje zaručeně obrobila spodní část zkosení. Šířka byla přejmenována na parametr Šířka sražení. Nyní můžete zadat hodnotu 0.0 pro šířku sražení při použití nástroje pro zkosení. Tím můžete zřetězit horní nebo spodní hranu již vytvořeného zkosení a umístit zkosení tam, kam potřebujete pomocí hodnoty Odsazení horní nebo spodní hodnoty.

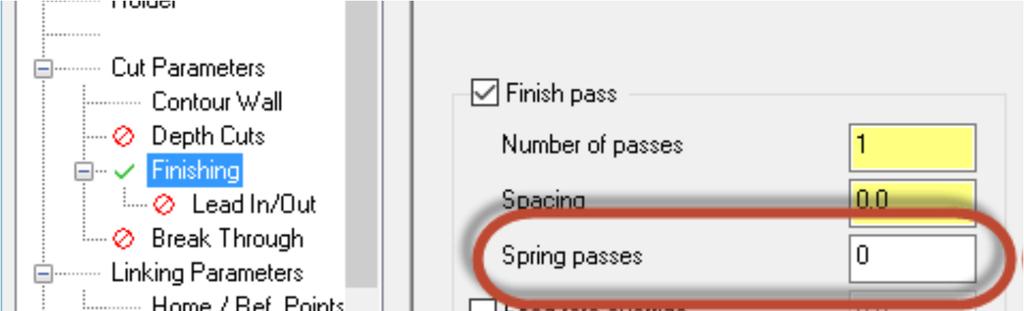

11 Dokončovací průchody Pro strategii kontura byly přidány dvě nové volby v okně Násobné průchody. V předchozích verzích bylo možné použít dokončovací průchody na všech hloubkách nebo pouze na koncové hloubce. Nyní můžete přidat nebo odebrat dokončovací řezy založené na počtu hrubovacích řezů určených v okně Hloubky řezů. Parametr Přidat mezi vytvoří dokončovací průchody na všech hloubkách řezu a přidá určený počet průchodů mezi hloubky řezů. Například pokud je hodnota nastavena na 2 přidá Mastercam dva rovnoměrně umístěné průchody mezi hloubky řezů. Na obrázku dole představují červené čáry hloubky řezů a modré čáry představují dokončovací průchody. Na počet z přidá dokončovací průchod pouze na určenou hloubku řezu. Dokončovací průchod násobných průchodů je vždy přidán k poslední hloubce řezu. Pokud je tato hodnota nastavena na 2 Mastercam přidá dokončovací průchod pouze ke každé druhé hloubce řezu znázorněné fialovou barvou na obrázku dole.

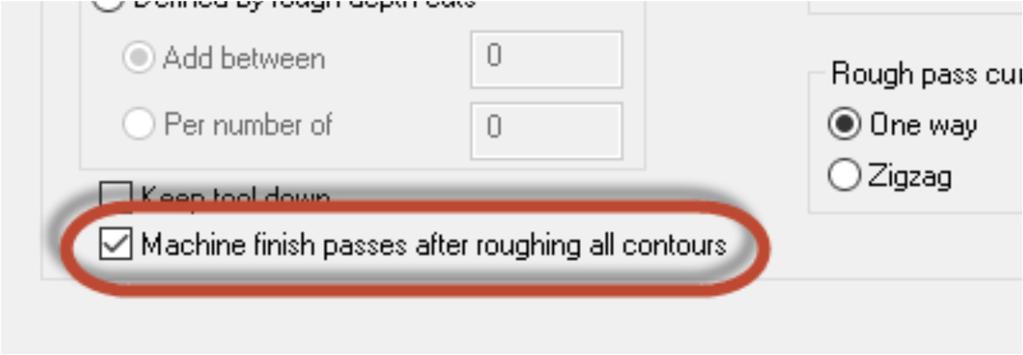

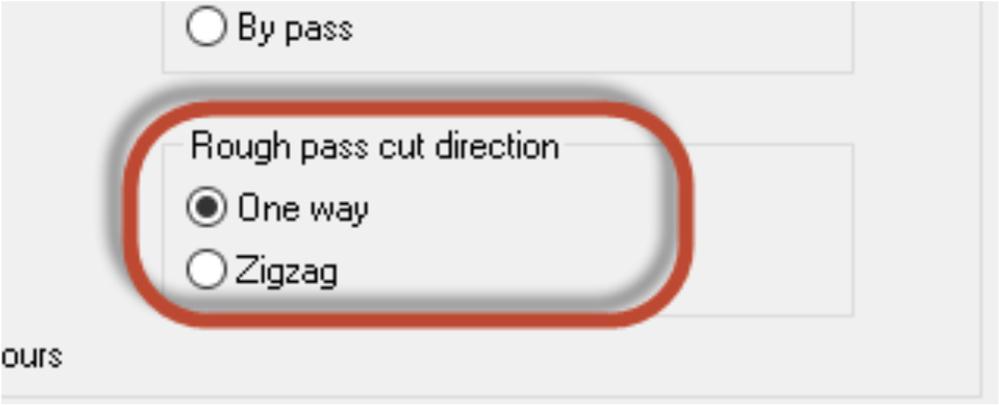

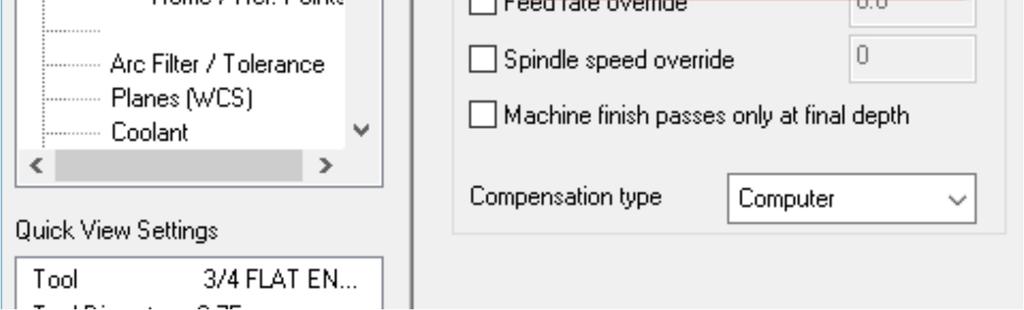

12 Dokončovací průchody obrábění Volby Obrábět dokončovací průchody po hrubování všech kontur bylo přidáno do okna Násobné průchody pro obrábění dokončovacích průchodů až po všech hrubovacích drahách, kdy jsou dokončeny všechny hloubky řezů. Pořadí násobných průchodů V Mastercamu 2017 byly násobné průchody uspořádány pouze Podle kontury, což znamenalo, že se nejdříve dokončil jeden řetězec před přesunem na další. Ve verzi 2018 nyní můžete zapnout funkci Podle kontury nebo Podle průchodu v okně Násobných průchodů. Pomocí volby Podle průchodu budou setříděny průchody podle čísla průchodu. Nejdříve se spustí násobné průchody na všech konturách, potom druhé násobné průchody a tak dále. Směr řezu hrubovacích průchodů Nyní můžete určit směr řezu hrubovacích průchodů v okně Násobných průchodů. Vyberte buď Jedním směrem nebo Cik-cak. Volba jedním směrem způsobí chování průchodů stejně, jako v předchozí verzi. Pomocí Cik-cak měníte směr obrábění mezi sousledným a nesousledným. Obě volby respektují nastavení Ponechat nástroj dole.ro dráhy nástrojů 2D

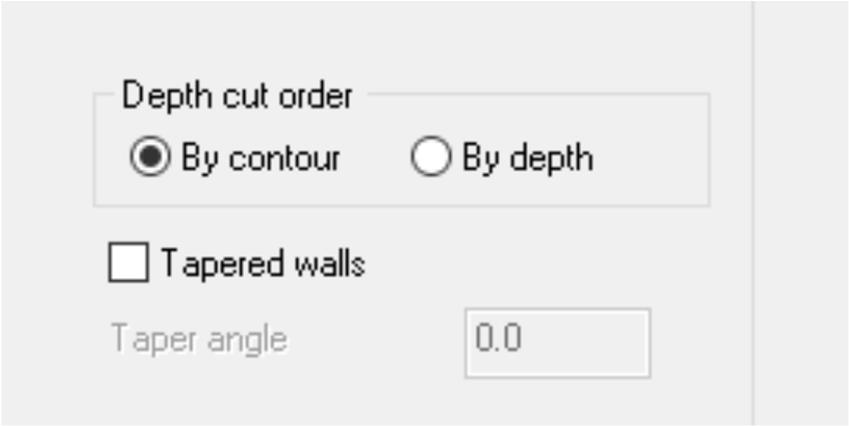

13 Směr hloubky řezu a podpora podříznutí Mastercam 2018 TP1 CO JE NOVÉHO Strategie kontura a frézování kruhu nyní podporují směr obrábění Krok nahoru a Krok dolů hloubky. Nastavují se v okně Hloubky řezu. Tato funkce umožňuje uspořádat řezy odshora dolu nebo odspodu nahoru. Tato možnost byla přidána v okně Hloubky řezu i pro strategii kontura, kapsa, čelní frézování a frézování kruhu pro podporu korekce pro podříznutí nástrojem. Vyberte Podříznout (pouze nástroje) pro aktivaci podříznutí. Pokud použijete T-frézu se zapnutou funkcí Podříznutí (pouze nástroj) a je zároveň vybrána volba Krok nahoru, jsou zde následující změny: Přídavek bude obrácený. Bude to vzdálenost ve směru +/- Z odshora polotovaru. Průchod skrz bude obrácený. Bude to vzdálenost ve směru -/+ Z odshora polotovaru. Pořadí hloubek řezu Stejně jako pro 2D konturu a 2D kapsu můžete nyní uspořádat řezy podle hloubky pomocí Podle oblasti/podle kontury nebo Podle hloubky v okně Hloubky řezu pro následující dráhy nástrojů: Dynamické frézování Frézování oblasti Dynamická kontura Podle hloubky obrobí díl na každé hladině Z pro všechny oblasti před krokem dolů. Podle kontury a Podle oblasti obrobí zcela každou oblast před přesunem na další oblast.

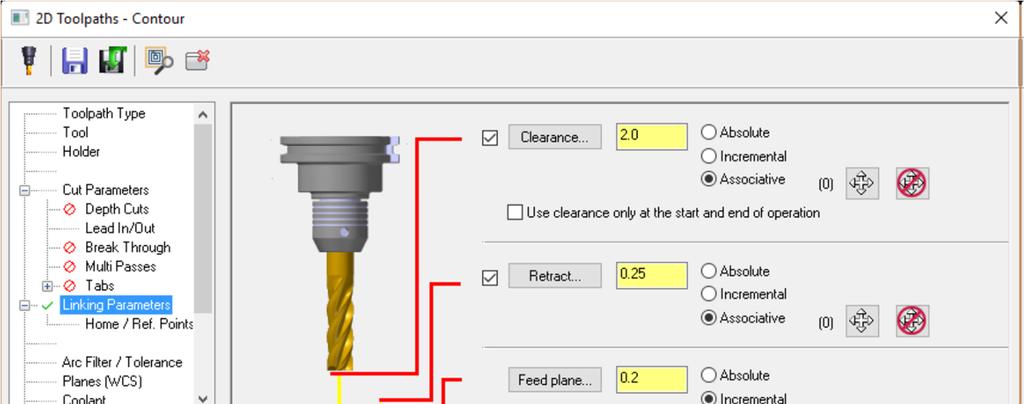

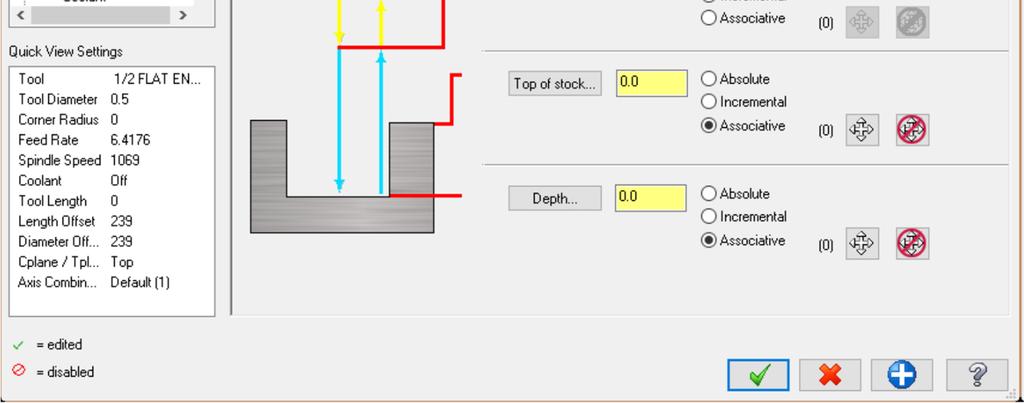

14 Asociativita propojení Mastercam 2018 TP1 CO JE NOVÉHO Pro propojení drah pohybů můžete použít asociativní body pro většinu 2D drah nástrojů. Tato nová funkce je umístěna v okně Parametry propojení. Následující dráhy nástrojů nepoužívají asociativní body: Bod Gravírování Všechny dráhy drátového modelu Například, pokud je třeba obrobit horní část dílu o určitou hodnotu, můžete zadat hodnotu Bezpečná vzdálenost, vybrat Asociativní a potom vybrat bod na dílu v grafickém okně. Rovina bezpečné vzdálenosti bude vždy hodnota přírůstku nad definovaným bodem, pokud nebude model posunut.
15 Podpora vstupního zavrtání Mastercam 2018 TP1 CO JE NOVÉHO Vstupní zavrtání je nyní podporováno pro dráhy nástrojů Dynamické frézování. Nastavte Způsob vstupu na Pouze zavrtat v okně Vstupní pohyb. Tato funkce umožňuje zavrtat přímo do materiálu. Dříve jste museli nastavit vstupní metodu na šroubovici a úhel zavrtání na 90. Další průchody Další průchody byly přidány do okna dokončovací obrábění pro všechny strategie uvedené níže. Další průchody vytvoří další dokončovací průchody po stejné dráze jako poslední dokončovací dráha. Jinak řečeno, toto nastavení můžete použít pro vytvoření dalších průchodů s rozestupy nula mezi jednotlivými průchody. Toto je možné použít pro díly s tenkou vrstvou materiálu, který mohl být vyhnut od předchozího průchodu nástroje. Dynamická kontura Slupkové
16 Zaoblené Kontura Frézování T-frézou Kruhové frézování Podpora zkosení Kruhové frézování nyní podporuje zkosení stěny. Vyberte volbu Zkosené stěny v okně Hloubky řezů pro náklon hloubek řezů od shora obrobku na konečnou hloubku. Vylepšení 3D V tomto odstavci jsou uvedena vylepšení, která jsou pro dráhy nástrojů ve 3D. Vypnutí podpory podříznutí nástroje V některých případech můžete vybrat nástroj pro podříznutí, ale chcete, aby se obráběly oblasti pro podříznutí bez podříznutí a zabránilo se tak dření dříku a těla nástroje podél svislých a nakloněných stěn. Vyhledat podříznutí bylo přidáno pro strategie Hrubování kapes a Dokončení ploch kontur v okně parametry pro vypnutí podříznutí když je použit nástroj pro podříznutí. Sledovat ohraničení Funkce Sledovat ohraničení byla přidána v okně Strmé/Mělké oblasti pro 3D vysokorychlostní dráhy nástroje. Tato volba je dostupná, pouze pokud je nastavena volba Dotyk na možnost Dotyk sestavy nástroje. Sledování ohraničení umožňuje nástroji sledovat hranici ohraničení zpětně k začátku řezu a vytvořit tak hladké uzavřené průchody. Tato funkce také napomáhá zabránit částečným řezům, pokud byla oblast ohraničení přímo na vršku svislých stěn. Vylepšené zpracování pomocí vysokorychlostních drah Zpracování obrábění pro všechny 3D vysokorychlostní dráhy nástroje byly zjednodušeny. Nyní můžete určit část geometrie, která se má obrábět a která

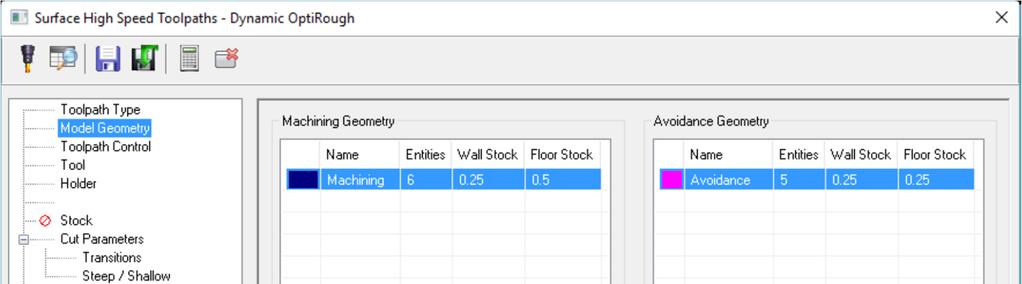

17 ne. Pro každou skupinu geometrie, kterou vytvoříte, můžete také definovat různé přídavky na stěnách a spodních plochách. Když vyberete jakoukoliv z 3D vysokorychlostních drah nástroje přesunete se ihned do okna pro výběr geometrie v okně parametrů drah nástroje. V okně Geometrie modelu můžete vytvořit různé typy skupin geometrie a nastavit jejich vlastnosti jako je barva a hodnota přídavku. Všechny volby výběru geometrie, které byly dříve umístěny v okně Typ dráhy nástroje, byly nyní odebrány a přemístěny do okna Geometrie modelu nebo do okna Ovládání drah nástrojů.

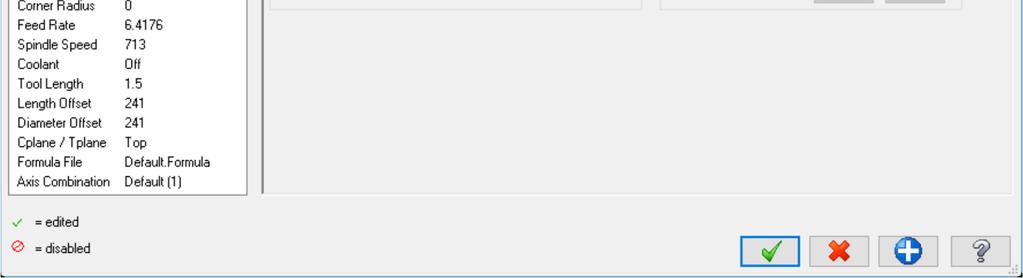

18 Okno Ovládání dráhy nástroje také obsahuje volby, které byly dříve umístěny v okně Oblast ohraničení, které bylo odebráno. V tomto okně můžete navíc upřesnit dráhy nástroje pomocí nastavení Přibližného výchozího bodu, strategie obrábění a dalších možností. Vyhlazení Vysokorychlostní Hybridní dráhy nástroje nyní obsahují nastavení Vyhlazení podobné jako Vyhlazení ostrých rohů pro dráhy nástroje Dokončení drsností. Vyberte Vyhlazení v okně Parametry řezu a zapněte tuto funkci. Úhel je minimální úhel mezi dvěma segmenty drah nástrojů, které chcete určit pro výpočet jako ostrý roh. Vzdálenost vyhlazení je hodnota, o kterou se upraví ostrý roh před a za ním.
19 Vylepšení více-osých drah Zde jsou uvedena vylepšení, která jsou nyní pro více-osé dráhy nástrojů. Volitelný směr Funkce Volitelný směr byla přidána v okně Ovládání osy nástroje pro následující dráhy nástrojů: Morph Rovnoběžné Podél křivky Trojúhelníková síť Promítnutí křivky Funkce Volitelný směr udržuje nástroj na stálém náklonu pro redukování pohybů nástroje a stroje.

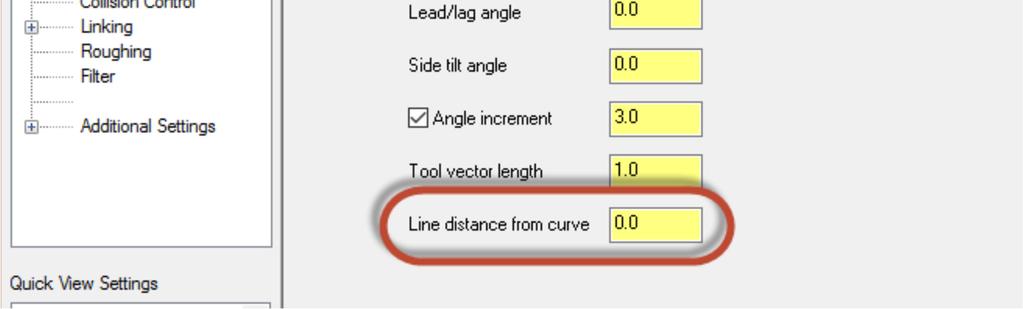

20 Vzdálenost úsečky od křivky Mastercam 2018 TP1 CO JE NOVÉHO Tato volba byla přidána pro použití s volbou Úsečky pro kontrolu osy nástroje strategie Křivka. Tato vzdálenost určuje, jak daleko od křivky může být řídicí úsečka osy nástroje a bude mít stále vliv na nástroj. Zachovat náklon Funkce Zachovat náklon udržuje nástroj nakloněný během odjezdu a pohybu posuvem tak, aby bylo dosaženo redukce pohybů nástroje a stroje. Tato funkce je nyní dostupná, pokud je volba Ovládání osy nástroje na Stálý úhel k ose v okně Ovládání osy nástroje. Příprava polotovaru pro 3-osé vrtání Funkce Příprava polotovaru byla přidána pro vrtání. Pohyby nástroje mohou nyní využít horní, spodní nebo obě hodnoty polotovaru.
21 Tolerance hrany plochy Mastercam 2018 TP1 CO JE NOVÉHO Tolerance hrany plochy byla vylepšena, především při vytváření dráhy nástroj křivky. Pokud křivka leží ha hraně oříznuté plochy nebo plochy tělesa a plocha nebo plocha tělesa je použita jako normála pro ovládání osy nástroje, vytvoří se dráhy nástroje tak, jak bylo předpokládáno. Vylepšení Routeru Mastercam 2018 pro SolidWorks nyní obsahuje podporu pro Router. Součásti tohoto modulu jsou dráhy pro pilu, blokové vrtání a vytváření geometrie dveří a schodů. Varování: Musíte mít licenci Mastercam Router pro spuštění Mastercam pro SolidWorks Router. Spuštění Routeru Pro aktivování Routeru musíte vybrat Stroj Router z menu Stroje Router, Nástroje Mastercam Můžete nastavit výchozí spouštění programu Mastercam pro SolidWorks se spuštěným strojem Router. Provedete to v okně nastavení přepnutím volby Produkt při spuštění na hodnotu Router. Všechny specializované dráhy nástrojů Routeru jsou dostupné pomocí menu jakmile aktivujete stroj Router. Dráhy nástrojů Frézky jsou také dostupné pro Mastercam pro SolidWorks Router pokud máte příslušnou licenci programu. Dráhy nástrojů blokové vrtání Dráhy nástrojů blokového vrtání můžete použít pro využití výhod blokového vrtání nebo skupinových nástrojů. Během operace blokového vrtání Mastercam pro SolidWorks aktivuje právě ty vrtáky, které jsou právě potřeba použít podle typu otvoru. Můžete využívat různé vrtáky na vrtacím bloku pro automatické vrtání několika otvorů ve stejném okamžiku. Velké množství různých velikostí vrtáků umístěných v bloku a jejich použití zvolí Mastercam pro SolidWorks pro každý otvor.
22 Na rozdíl od ostatních vrtacích operací, pro které vybíraná geometrie jsou body nebo jiné pozice, dráhy nástrojů pro vrtání v blocích vyžadují vybrat kružnice. Mastercam pro SolidWorks použije průměr kružnic pro určení, které vrtáky vybrat pro každý otvor. Můžete vybrat otvory různých průměrů. Mastercam pro SolidWorks vyvrtá otvory pouze tehdy, když najde vrták odpovídající velikosti v bloku. Při vytváření drah nástroje můžete určit velikost tolerance. Dráhy nástroje pila Dráhy nástrojů pro pilu se používají pro řízení kotouče pily při řezání rovných řezů. Můžete naprogramovat různé řezy pilou v jedné nástrojové rovině (např. Horní) v jedné operaci. Obvykle je osa rotace pily rovnoběžná s deskou. Pro definici agregátu s pravým úhlem použijte Správce definic strojů pro použití definice stroje pro tuto dráhu nástroje. Když vybíráte řetězec pro dráhy nástroje pily se zobrazí směrový vektor (strana řezu) pro každý vybraný řetězec. Mastercam pro SolidWorks umožňuje nastavit stranu řezu pro každý řetězec v jedné operaci a tyto informace jsou uloženy pro každý řetězec. Díky tomu je můžete upravovat jak je potřeba. Můžete také určit stranu dříku na základě směru řezu. Dveře a schody Můžete také vytvářet geometrii dveří a schodů výběrem funkce Dveře a Schody z CAD funkcí v záložce Mastercam Vylepšení soustružení Zde je uvedeno několik vylepšení, která jsou ve verzi Mastercam 2018.
23 Obrábění částí Mastercam 2018 TP1 CO JE NOVÉHO Soustružnické hrubování nyní obsahuje funkci Obrábění části, umístěnou v okně Parametry hrubování. Tato funkce umožňuje vytvořit polotovar v několika sekcích. Můžete vybrat rozdělit dráhy do několika částí, do částí o přesné vzdálenosti s tím, že jedna sekce je zbytková, nebo stejné sekce založené na dané vzdálenosti.
24 KONEC DOKUMENTU
