4B. Osazení elektroniky (starší verze)
|
|
- Matěj Jaroslav Esterka
- před 5 lety
- Počet zobrazení:
Transkript
1 4B. Osazení elektroniky (starší verze) Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 12
2 Step 1 Správné pořadí Extrudérů V návaznosti na předchozí kapitolu je nutné zapojit motory extrudérů ve správném pořadí. Jinak bude velmi komplikované řešit jakékoliv problémy.!!! POZOR, deska je velmi citlivá na elektrostatické náboje. Prosím postupujte s obezřetností a nedotýkejte se čipů na desce!!! Každý port na desce je označen písmenem M a číslem, správné pořadí je následující: Port M0 - Extrudér 1 Port M1 - Extrudér 2 Port M2 - Extrudér 3 Port M3 - Extrudér 4 Deska je v krabici "MOTORS & MULTIPLEXER" manual.prusa3d.com/ Page 2 of 12
3 Step 2 Montáž desky Prusa Super Switch Šrouby M3x10 (4x) Matky M3n (4x) Kryt SuperSwitch-case (1x) Deska Prusa Super Switch (1x) Umístěte desku do krytu a uchyťte ji pomocí šroubů a matek, viz obrázek. Orientace desky v krytu je doporučena tak, jako na obrázku. Konektory pro extrudéry by měly být v rovině šestiúhelníkového otvoru. V případě, že matku nemůžete umístit prsty využijte kleště. Vytištěné díly jsou v sáčku 4.ELECTRONICS manual.prusa3d.com/ Page 3 of 12
4 Step 3 Vložení matky pro dvířka krytu Matka M3nS (1x) Vložte matku nadoraz do slotu manual.prusa3d.com/ Page 4 of 12
5 Step 4 Uchycení krytu na rám Šroub M3x10 (2x) Najděte předvrtané otvory na rámu (nad krytem elektroniky). Umístěte kryt tak, aby konektor s pěti piny směřoval dolu. Vložte připravené šrouby a utáhněte je. Během utahování postupujte opatrně, pokud použijete větší sílu a minete předvrtané otvory můžete zlomit šroub. Pokud máte tiskárnu MK2, pak vám kabely z Multiplexeru povedou ze strany a nikoliv shora manual.prusa3d.com/ Page 5 of 12
6 Step 5 Rozdíly mezi kabely Na propojení desky Prusa Super Switch a desky Rambo jsou připraveny dva kabely. Rozdíl mezi nimi je v počtu pinů v konektorech Kabel č.1.: 5 pinů na jednom konci a 4 piny na druhém konci. Kabel č.2.: 4 piny na obou koncích kabelu. Dvířka krytu slouží pouze pro zvýšení viditelnosti kabelů, zatím nejsou potřeba pro montáž. Step 6 Zapojení kabelů: 1. část Vezměte kabel se čtyřmi piny na obou koncích a z větší části jej prostrčte otvorem v krytu. Najděte nejníže položený konektor se 4 piny a kabel zapojte. Pokračujte po kabelu na jeho druhý konec a zapojte jej jako na obrázku. Ujistěte se, že jsou oba konce kabelu řádně zapojeny! 2018 manual.prusa3d.com/ Page 6 of 12

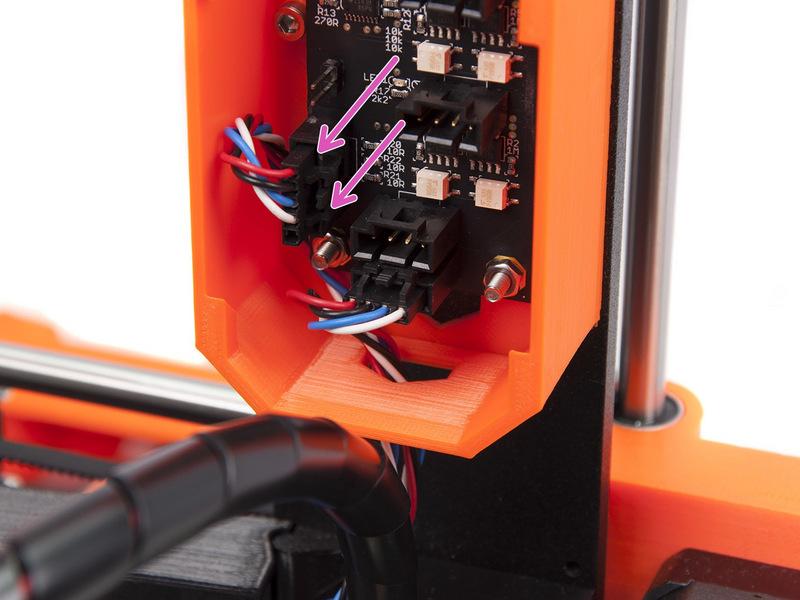

7 Step 7 Zapojení kabelů: 2. část Vezměte kabel s 5pinovým konektorem na jedné straně a prostrčte 4pinový konektor skrz otvor v krytu. Protáhněte většinu délky kabelu. Najdětě 5pinový konektor na levé straně desky a zapojte 5pinový konektor kabelu. Pokračujte na druhý konec kabelu a zapojte 4pinový konektor do horní řady socketu se 2x5 piny. Stejně jako na obrázku musí ČERVENÝ drát směřovat "ven z desky". Ujistěte se, že jsou oba konce kabelu řádně zapojeny! 2018 manual.prusa3d.com/ Page 7 of 12
8 Step 8 Zapojení kabelů: 3. část V tomto kroku dokončíme zapojení kabelů z Multiplexeru, vezmětě veškeré konektory a zapojte je dle obrázku. Termistor Multiplexeru (kabel jdoucí z Multiplexeru označený Žluto-Zelenou bužírkou) [Na orientaci nezáleží]. Ventilátor Hotendu (kabel jdou z Multiplexeru označený modrou bužírkou). Tiskový ventilátor (kabel jdoucí z Multiplexeru označený Červenou bužírkou) [ujistěte se, že je červený kabel blíže k termistoru]. Senzor P.I.N.D.A. Napájení topení na trysce OPAKOVANĚ ZKONTROLUJTE zapojení! Je nesmírně důležité mít vše zapojené správně! 2018 manual.prusa3d.com/ Page 8 of 12
9 Step 9 Uzavření krytu elektroniky Poté co zapojíte všechny kabely, zavřete dvířka krytu elektroniky a utáhněte šroub M3x40 (1x) manual.prusa3d.com/ Page 9 of 12
10 Step 10 Připojení motorů z Extrudérů V návaznosti na předchozí kapitolu je nutné zapojit všechny motory extrudéru ve správném pořadí. Jinak bude komplikované řešit jakékoliv problémy. Začněte s Extruderem 1 (nejblíže krytu) a prostrčte kabel skrz kryt. Najděte správný konektor a zapojte jej. Ujistěte se, že je konektor zapojen nadoraz! Připomenutí - správné pořadí Extrudérů je následující (viz poslední obrázek): Port M0 - Extrudér 1 Port M1 - Extrudér 2 Port M2 - Extrudér 3 Port M3 - Extrudér manual.prusa3d.com/ Page 10 of 12
11 Step 11 Uzavření krytu a správa kabelů Použijte vnitřní prostor v krytu Super Switch pro urovnání kabelů ze všech extrudérů. Je doporučeno zatočení po směru ručiček. Zavřete kryt dvířky "Super Switch cover" a pomocí 2,5mm inbusového klíče utáhněte šroub v horní části. Použijte stahovací pásky pro uspořádání kabelů mimo kryt Super Switch. Dvě jsou dostatečné manual.prusa3d.com/ Page 11 of 12
12 Step 12 Rozdílné držáky cívek filamentu Elektronika je hotova! Přesuňme se k další kapitole. Od Listopadu 2017 se Multi Material upgrade posílá s novým držákem cívek filamentu. Najděte v balení držáky cívek filamentu a vyberte si následující návod: Černá plastová základna - 5A. Složení držáku filamentu (novější verze) Průhledné plastové části - 5B. Složení držáku filamentu (starší verze) This document was last generated on :45:52 AM manual.prusa3d.com/ Page 12 of 12
