1 Magnetické ventily Siemens ednosti esné a rychlé regula ní ventily s rozhraním pro standardní ídící signály - Krátký p estavovací as < 2sec - Vysoké rozlišení zdvihu - Velký regula ní rozsah - esná opakovatelnost - Volitelná pr to ná charakteristika - Bezpe nostní funkce Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

2 Provozní ásti a princip funkce a b c d e f g h i k l m n Cívka Jádro Držák Mezikus eteno Regula ní disk Sedlo Zp tná pružina Vlnovec Otvor pro tlakové vyvážení Elektronická ást Induk ní sníma polohy Ru ní ovládání A l b a d e i n m h k c g f AB Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. : B

3 em na nap tí na zdvih Cívka generuje prom nlivé magnetické pole! Zdvih je výsledkem p sobení mezi silami magnetického pole a pružiny! Síla magn. pole Jádro Cívka U-Držák Síla pružiny Vzduchová mezera Pól Magnetické pole Zdvih Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

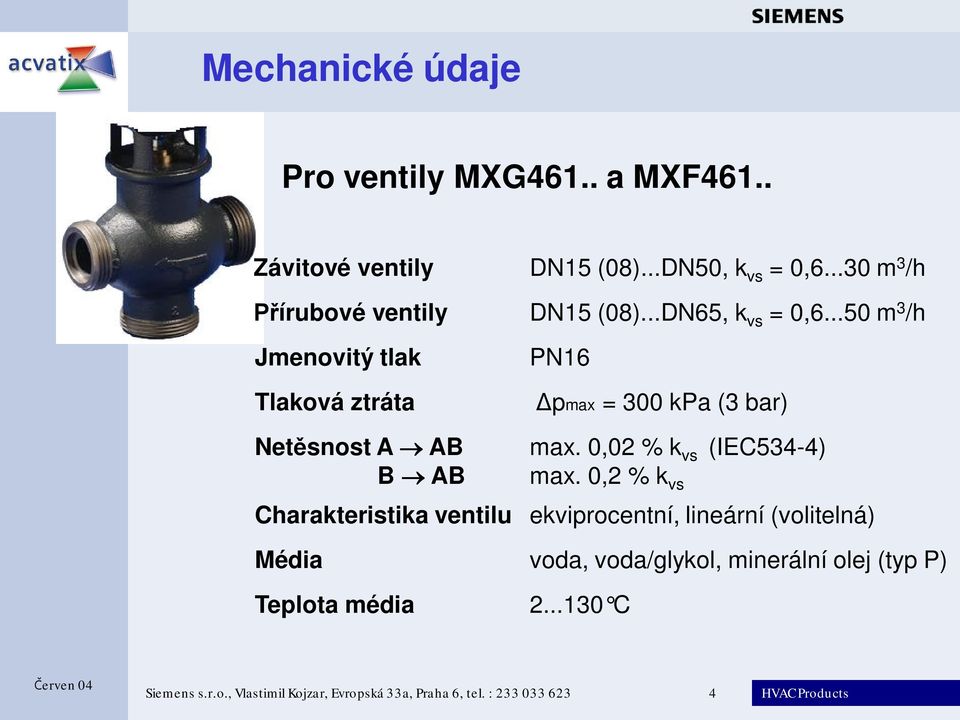

4 Mechanické údaje Pro ventily MXG461.. a MXF461.. Závitové ventily DN (08)...DN50, k vs = 0, m 3 /h írubové ventily DN (08)...DN65, k vs = 0, m 3 /h Jmenovitý tlak Tlaková ztráta PN16 pmax = 300 kpa (3 bar) Net snost A AB max. 0,02 % k vs (IEC534-4) B AB max. 0,2 % k vs Charakteristika ventilu ekviprocentní, lineární (volitelná) Média voda, voda/glykol, minerální olej (typ P) Teplota média C Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

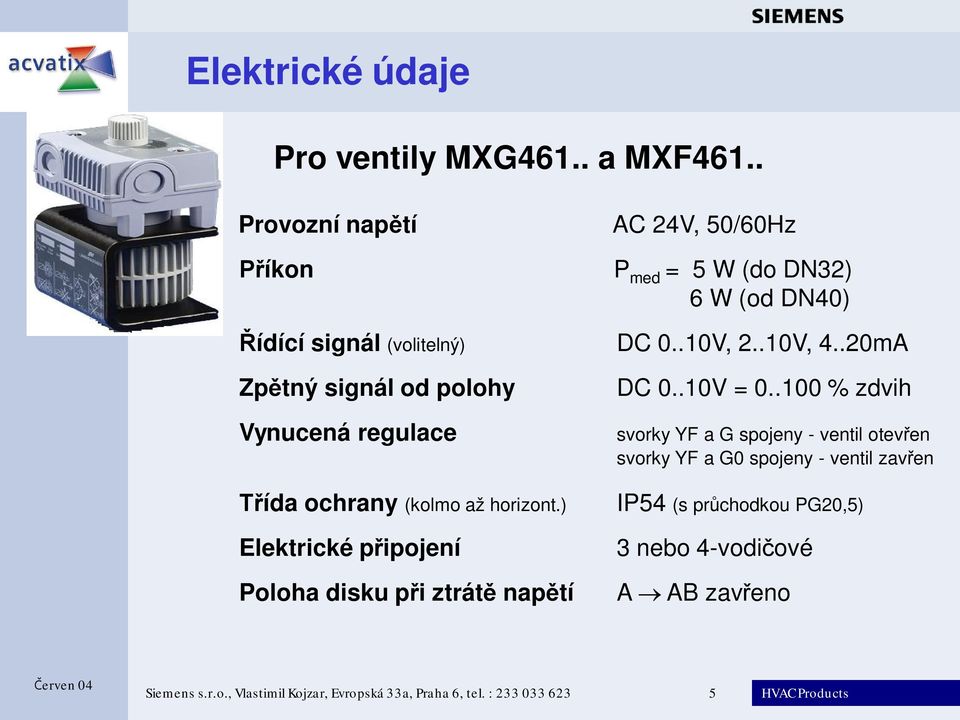

5 Elektrické údaje Pro ventily MXG461.. a MXF461.. Provozní nap tí íkon ídící signál (volitelný) Zp tný signál od polohy Vynucená regulace ída ochrany (kolmo až horizont.) Elektrické p ipojení Poloha disku p i ztrát nap tí AC 24V, 50/Hz P med = 5 W (do DN32) 6 W (od DN40) DC 0..10V, 2..10V, 4..20mA DC 0..10V = 0.. % zdvih svorky YF a G spojeny - ventil otev en svorky YF a G0 spojeny - ventil zav en IP54 (s pr chodkou PG20,5) 3 nebo 4-vodi ové A AB zav eno Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

6 Vlastnosti ventil MXG(F)461.. (1) Standardní elektrická rozhraní : 0..10V, 4..20mA Zp tná vazba od polohy 0..10V Kalibrace (stiskem tla ítka v otvoru A pod krytem) Zobrazení provozních stav LED: ON: Auto-mód, normální provoz Blikání: Probíhá kalibrace nebo ru ní provoz ON: Porucha (autokalibrace nebo elektroniky) Blikání: AC 24V mimo toleranci OFF: Není AC 24V nebo porucha elektroniky Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

7 Vlastnosti ventil MXG(F)461.. (2) Volitelná pr toková charakteristika: ekviprocentní nebo lineární Tlaková ztráta pmax = 300 kpa (3 bar) až do DN65 AUTO mód je p erušen ru ním ovládáním Ventil a pohon jsou smontovány ve výrob Integrovaná zp tná pružina (p i ztrát nap tí je ventil uzav en) etelné rozhraní mezi pohonem a elektronikou Polystyrénové balení až do DN32 pro ochranu p i doprav DIP Poloha Funkce 1 ON ekviprocentní charakteristika OFF lineární charakteristika 2 ON ídící signál 2..10V nebo 4..20mA OFF ídící signál 0..10V 3 ON ídící signál ma (4...20mA) OFF ídící signál V ( 0/2...10V) Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

8 Magnetický ventil MXG461B... (PN16) Typ ventilu DN K vs (m3/h) pmax (kpa) ps (kpa) SNA (VA) Pmed (W) IN Fuse (A) Pr ez vodi e (mm 2 ) 4 vodi ové p ipojení max. délka kabelu MXG461B-0.6 MXG461B-1.5 MXG461B MXG461B20-5 MXG461B25-8 MXG461B MXG461B40-20 MXG461B pmax = max. dovolená tlaková ztráta na regula ní ásti ventilu ps SNA Pmed IN K vs = max. dovolená tlaková ztráta, p i které pohon ventilu bezpe uzavírá proti tlaku = jmenovitý zdánlivý výkon = p íkon = použitá pojistka = jmenovitý pr tok studené vody ( C) pln otev eným ventilem (H) p i tlakové ztrát kpa Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

9 Magnetický ventil MVF461H... (PN16) Typ ventilu DN K vs (m3/h) pmax (kpa) ps (kpa) SNA (VA) Pmed (W) IN Fuse (A) Pr ez vodi e (mm 2 ) 4 vodi ové p ipojení max. délka kabelu MVF461H-0.6 MVF461H-1.5 MVF461H MVF461H20-5 MVF461H25-8 MVF461H MVF461H40-20 MVF461H pmax = max. dovolená tlaková ztráta na regula ní ásti ventilu ps SNA Pmed IN K vs = max. dovolená tlaková ztráta, p i které pohon ventilu bezpe uzavírá proti tlaku = jmenovitý zdánlivý výkon = p íkon = použitá pojistka = jmenovitý pr tok studené vody ( C) pln otev eným ventilem (H) p i tlakové ztrát kpa Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

10 Mechanické údaje Pro ventily MXG461B.. a MVF461H.. Závitové i p írubové ventily DN...DN50, k vs = 0, m 3 /h Jmenovitý tlak Tlaková ztráta MXG461B.. MVF461H.. Net snost A AB B AB Charakteristika ventilu PN16 pmax = - 0 kpa (10-6 bar) pmax = kpa (10 bar) max. 0,05 % k vs (IEC534-4) max. 0,2 % k vs (MXG461B..) ekviprocentní, lineární (volitelná) Média MXG461B.. voda C MVF461H.. voda do 120 C do 16 bar nad 120 C do 13 bar sytá a p eh átá pára do 180 C do 9 bar Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

11 Elektrické údaje Pro ventily MXG461B.. a MVF461H.. Provozní nap tí AC 24 V, 45/65Hz; DC 24 V íkon (pr rný) ídící signál (volitelný) Zp tný signál od polohy Elektrické p ipojení ednost signál Vynucená regulace P med =...26W podle DN DC 0/2..10V DC 0/4..20mA DC 0/2..10V, zát ž > 500 DC 0/4..20mA, zát ž < nebo 4-vodi ové (p i ss. napájení je nutno použít 4-vodi ové p ipojení) ru ní knoflík v poloze Man nebo Off, signál na svorce Z, fázový signál, signál na svorce Y svorky Z a G spojeny ventil otev en svorky Z a G0 spojeny - ventil zav en Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

12 Magnetické ventily - použití MVF461H spojitá regulace horké vody a syté páry ve vým níkových stanicích dálkového vytáp ní a v dalších vytáp cích za ízeních; regulace deskových vým ník s rychlým enosem tepla MXG461B spojitá regulace TUV (pitná voda); regulace teplé a studené vody; využití ve sprchách sportovních center, vnit ních bazén, vojenských objekt ; spojitá regulace topné a chladící vody; potraviná ský, farmaceutický a polovodi ový pr mysl MXG461.., MXF461.., M3P80FY, M3PFY spojitá regulace topné a chladící vody; p esná regulace teploty a vlhkosti ve VZT; použití pro regulaci rychlých deskových vým ník tepla, nap íklad v aplikacích pr tokového oh evu TUV bez dalšího vyrovnávacího zásobníku Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

13 Hydraulické aplikace 436 AB B A AB B A 10 x DN [min. 0.5 m] B A AB B A AB A AB A B C D E A Sm šovací okruh B Sm šovací okruh s obtokem C Vst ikovací okruh D Rozd lovací okruh se sm šovacím ventilem E Vst ikovací okruh se škrtícím ventilem Upozorn ní: Magnetický ventil je vhodný pro aplikace s p ímými nebo trojcestnými ventily a m že být používán pouze jako sm šovací ventil. Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

14 Magnetické ventily užití Jednotky pro vým nu vzduchu Výhody ventilu MXG461.. : * Dokonalá regulace p i malé zát žil * Vysoká p esnost regulace * Otevírání bez tlakového rázu * Dokonalá regulace i p i edimenzování ventilu Vysoký komfort s úsporou energie! Požadavky na p esnou regulaci teploty a vlhkosti ve VZT za ízeních jsou zvlášt vysoké v echodných obdobích mezi topením a chlazením. P esnou a spolehlivou regulací m že být v tomto období ušet eno zna né množství energie. Magnetický ventil zaru uje optimální provoz p i r zných parametrech vn jšího prost edí. Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

15 Magnetické ventily užití Regulace teplé užitkové vody Výhody ventilu MXG461B.. : * Otvírání bez tlakového rázu * Krátký p estavovací as * Schváleno pro pitnou vodu * Dokonalá regulace i p i edimenzování ventilu Úspora vody ve ve ejných sprchách! Ve ve ejných sprchách s nedokonalou regulací je asto obtížné nastavit vodu požadované teploty. B hem manipulování s vodním kohoutkem odte e mnoho teplé a studené vody nevyužito do kanalizace. Toto je ekonomicky i ekologicky nezd vodnitelné. Magnetické ventily Siemens jsou úsp šn využívány již více než 30 let ve sprchách sportovních center, vnit ních bazén a ve vojenských objektech. Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

16 Magnetické ventily užití Farmacie & High-tech Výhody ventilu MXG469S.. : * Vysoké rozlišení zdvihu * Krátký p estavovací as * Otevírání bez tlakového rázu * Odolnost proti korozi Regulace teploty s p esností na 0,001 K! Regulace teploty s takto vysokou p esností je možná pouze s použitím kaskádního algoritmu. Využitím magnetických ventil Siemens mohou být tyto kaskádní regula ní smy ky zjednodušeny a tím jsou sníženy finan ní náklady! Mén komponent také znamená menší pravd podobnost vzniku poruchy. Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :

17 Magnetické ventily užití Dálkové vytáp ní Výhody ventilu MVF461H.. : * Krátký p estavovací as Dokonalá regulace p i malé zát ži * Otevírání bez tlakového rázu * Havarijní funkce Kompaktní vým níky tepla nižší cena! tší množství vždy znamenají vyšší ceny. Kotelny s deskovými vým níky tepla místo konven ních mohou být vyrobeny jako kompakty. enos stejného množství tepla v menším prostoru vyžaduje mnohem lepší regulaci. Ventily s motorickými pohony s p estavovacími asy mezi a 75 s nemohou tyto vyšší nároky spl ovat. Magnetický ventil s p estavovacím asem 1 s je pro tento ú el ideální. Siemens s.r.o., Vlastimil Kojzar, Evropská a, Praha 6, tel. :
