Manuálně seřizovací, uzavírací a měřící ventil LENO MSV-BD

Transkript

1 Manuálně seřizovací, uzavírací a měřící ventil LENO MSV-BD Popis/Použití LENO MSV-BD jsou novou generacích manuálních ventilů pro seřizování průtoku v systémech topení, chlazení nebo systémech teplé vody. LENO MSV-BD je kombinovaný uzavírací ventil s přednastavením s celou řadou unikátních funkcí: Demontovatelné ruční kolo pro snadnou montáž. 360 otočná měřicí stanice pro pohodlné měření a vypouštění. Číselná stupnice přednastavení, viditelná z více úhlů. Snadné zajištění přednastavení. Vestavěné měřicí koncovky pro měřící jehly průměru 3 mm. Vestavěný vypouštěcí kohout s odděleným vypouštěním pro přívod a zpátečku. Otevření/zavření pomocí šestihranného klíče v případě nouze. Barevný ukazatel otevřeno/zavřeno. Použití ventilu LENO MSV-BD se doporučuje v systémech s konstantními průtoky. Ventil může být namontován v do přívodu nebo do zpátečky. K dispozici jsou ventily s průměry DN 15 a 20 s vnitřním nebo vnějším závitem. Další rozměry jsou pouze s vnitřním závitem. Měřicí přístroje Danfoss PFM 5000/100 mají ve své paměti uložena data ventilu LENO MSV-BD. Fan coilové jednotky pro chlazení a topení. Sekundární okruh pro chlazení nebo topení. HEC-HB VDB4C448 Danfoss 09/2013 1

2 Objednávání LENO MSV-BD s vnitřním závitem Typ Materiál Velikost kvs(m 3 /h) Připojení Objednací číslo DN 15 LF 2.5 Rp ½" 003Z4000 DN Rp ½" 003Z4001 DN Rp ¾" 003Z4002 Mosaz DZR* DN Rp 1" 003Z4003 DN Rp 1¼" 003Z4004 DN Rp 1½" 003Z4005 DN Rp 2" 003Z4006 LENO MSV-BD s vnějším závitem Typ Materiál Velikost kvs(m 3 /h) Připojení Objednací číslo DN 15 LF 2.5 G ¾ A** 003Z4100 Mosaz DZR* DN G ¾ A** 003Z4101 DN G 1 A 003Z4102 *Korozivzdorná mosaz **Eurocone DIN V 3838 Příslušenství Typ Standardní měřicí koncovky, 2 kusy Prodloužené měřicí koncovky, 60 mm, 2 kusy Ovládací rukojeť Vypouštěcí kohout, ½" Vypouštěcí kohout, ¾" Měřící přístroj PFM 100 Měřící přístroj PFM 5000, PN10 Měřící přístroj PFM 5000 Multi Source, PN10 Identifikační štítek a pečetící pásky, 10 kusů Objednací číslo 003Z Z Z Z Z L L L Z4660 Svěrné spojky pro ventily s vnějším závitem Trubka (mm) Závit ventilu Spojky pro PEX, Spojky pro Alupex, objednávací číslo objednávací číslo 12 x 1.1 G ¾ 013G x 2 G ¾ 013G G x 2 G ¾ 013G x 2 G ¾ 013G G x 1.7 G ¾ 013G x 2.5 G ¾ 013G G x 1.5 G ¾ 013G x 2 G ¾ 013G G x 2.25 G ¾ 013G x 2 G ¾ 013G x 2 G ¾ 013G G x 2.5 G ¾ 013G x 2 G ¾ 013G G x 2.5 G ¾ 013G G VDB4C448 Danfoss 09/2013 HEC-HB

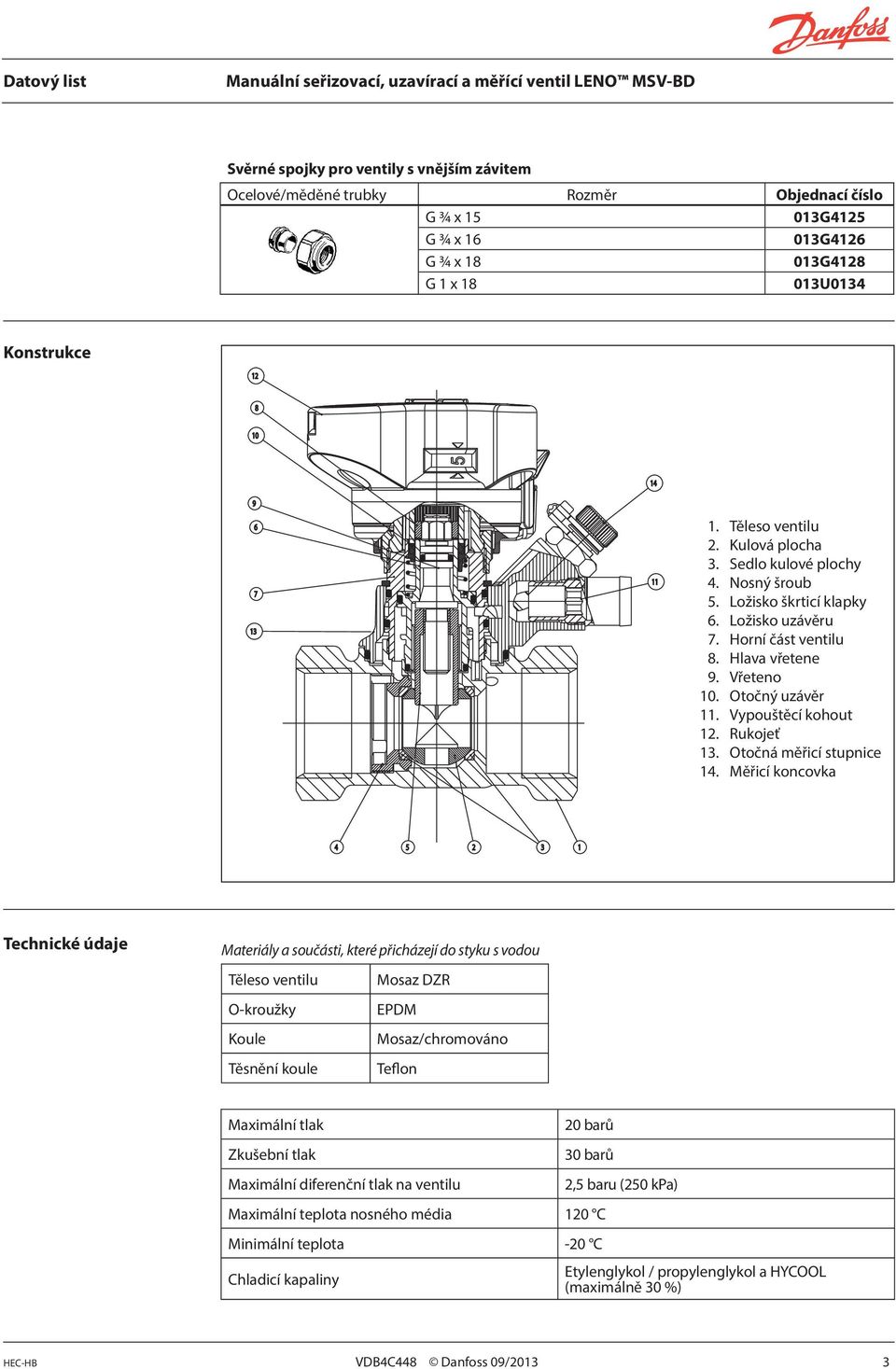

3 Svěrné spojky pro ventily s vnějším závitem Ocelové/měděné trubky Rozměr Objednací číslo G ¾ x G4125 G ¾ x G4126 G ¾ x G4128 G 1 x U0134 Konstrukce Těleso ventilu 2. Kulová plocha 3. Sedlo kulové plochy 4. Nosný šroub 5. Ložisko škrticí klapky 6. Ložisko uzávěru 7. Horní část ventilu 8. Hlava vřetene 9. Vřeteno 10. Otočný uzávěr 11. Vypouštěcí kohout 12. Rukojeť 13. Otočná měřicí stupnice 14. Měřicí koncovka Technické údaje Materiály a součásti, které přicházejí do styku s vodou Těleso ventilu Mosaz DZR O-kroužky EPDM Koule Mosaz/chromováno Těsnění koule Teflon Maximální tlak Zkušební tlak Maximální diferenční tlak na ventilu 20 barů 30 barů Maximální teplota nosného média 120 C 2,5 baru (250 kpa) Minimální teplota -20 C Chladicí kapaliny Etylenglykol / propylenglykol a HYCOOL (maximálně 30 %) HEC-HB VDB4C448 Danfoss 09/2013 3

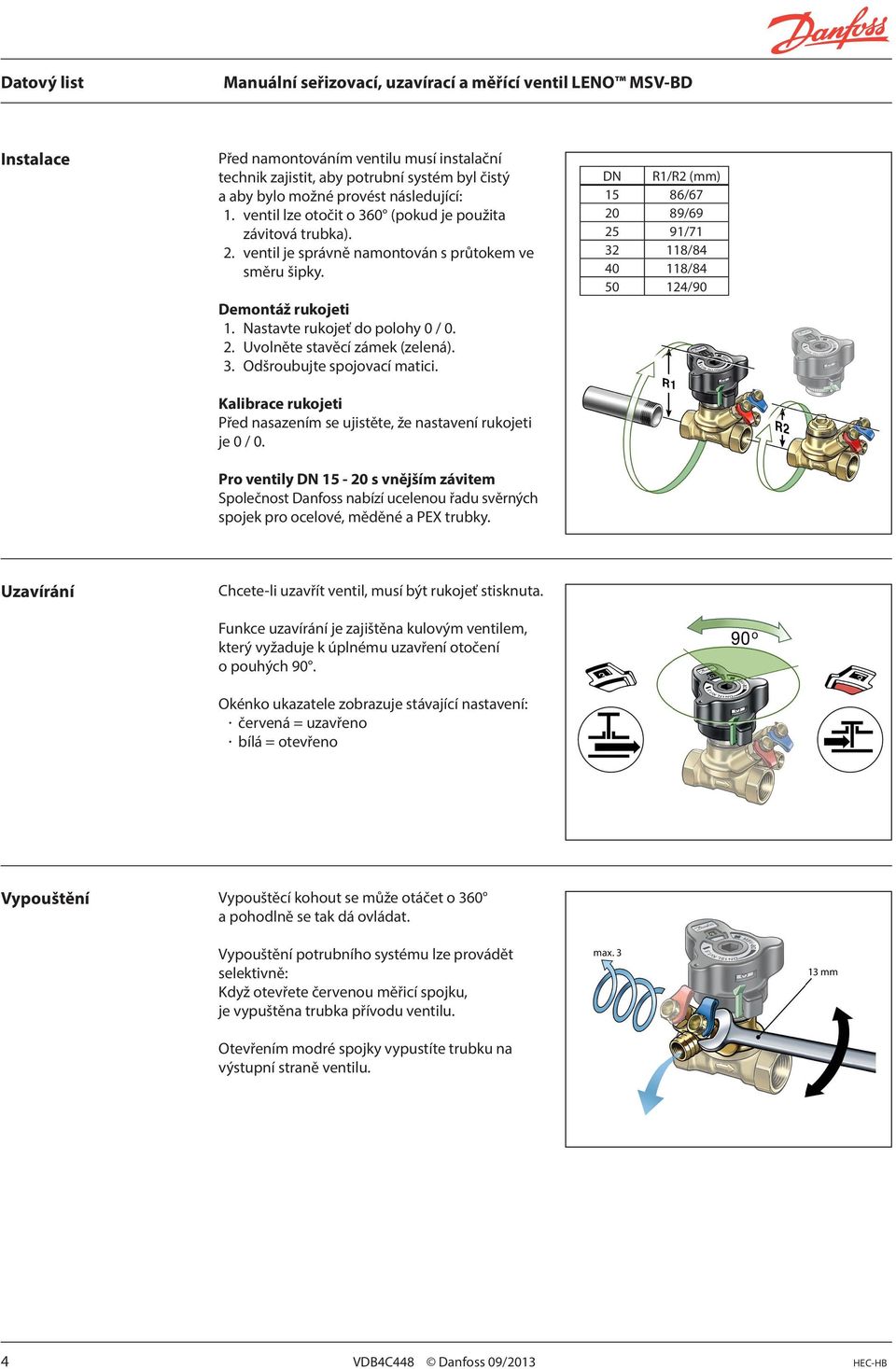

4 Instalace Před namontováním ventilu musí instalační technik zajistit, aby potrubní systém byl čistý a aby bylo možné provést následující: 1. ventil lze otočit o 360 (pokud je použita závitová trubka). 2. ventil je správně namontován s průtokem ve směru šipky. Demontáž rukojeti 1. Nastavte rukojeť do polohy 0 / Uvolněte stavěcí zámek (zelená). 3. Odšroubujte spojovací matici. Kalibrace rukojeti Před nasazením se ujistěte, že nastavení rukojeti je 0 / 0. Pro ventily DN s vnějším závitem Společnost Danfoss nabízí ucelenou řadu svěrných spojek pro ocelové, měděné a PEX trubky. DN R1/R2 (mm) 15 86/ / / / / /90 Uzavírání Chcete-li uzavřít ventil, musí být rukojeť stisknuta. Funkce uzavírání je zajištěna kulovým ventilem, který vyžaduje k úplnému uzavření otočení o pouhých 90. Okénko ukazatele zobrazuje stávající nastavení: červená = uzavřeno bílá = otevřeno Vypouštění Vypouštěcí kohout se může otáčet o 360 a pohodlně se tak dá ovládat. Vypouštění potrubního systému lze provádět selektivně: Když otevřete červenou měřicí spojku, je vypuštěna trubka přívodu ventilu. max mm Otevřením modré spojky vypustíte trubku na výstupní straně ventilu. 4 VDB4C448 Danfoss 09/2013 HEC-HB

5 a zajištění Ventil má vestavěnou funkci přednastavení pro přesné stanovení hodnot průtoku. požadovaného průtoku se provádí v pěti krocích: 1. Uvolněte zámek pomocí zelené páky nebo šestihranného 3mm klíče. 2. Rukojeť se automaticky vysune nahoru. 3. Nyní lze nastavit vypočtenou hodnotu. 4. je zajištěni, jakmile rukojeť stisknete a je slyšet zaklapnutí. 5. Pečeť - nastavení lze chránit pomocí pečetícího pásku. Měření Průtok ventilem LENO MSV-BD může být měřen pomocí měřicího přístroje Danfoss PFM 5000/100 nebo jiné značky. Ventil LENO MSV-BD se dodává se dvěma měřicími koncovkami pro 3mm jehly. Dvojitý držák umožňuje uživateli připojit obě jehly současně. Postup měření průtoku: 1. Zvolte měření průtoku 2. Zvolte značku ventilu 3. Zvolte typ a rozměry ventilu 4. Zadejte předvolby 5. Připojte ventil a přístroj 6. Zkalibrujte statický tlak 7. Změřte průtok Přesnost měření Červená ryska ukazuje 25 % maximálního průtoku. Chyba v % měřené hodnoty kv Podle normy BS7350:1990 musí být průtoky v rozsahu následujících hodnot: ± 18 % v otevřené poloze 25 % ± 10 % ve zcela otevřené poloze 0 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% % maximálního nastavení LENO MSV-BD je velmi přesným zařízením díky samostatné funkci přednastavení a uzavírání. HEC-HB VDB4C448 Danfoss 09/2013 5

6 Kv-signál Důležité upozornění! Hodnoty Kv signálu uvedené v této tabulce slouží pouze pro účely měření. Kv hodnoty pro návrh ventilu jsou uvedeny na dalších stranách. Kv-signály jsou použity pro měřicí přístroje jiné p mezi měřicími koncovkami (kv-sig) a p na výroby, než Danfoss. Přístroj Danfoss PFM 3000*/4000 ventilem, kv hodnota není stejná v důsledku vlivu má všechna data uložená do paměti a přístroje turbulence na měření tlaku. používají následující vzorec: P val = P sig ( k 2 v-sig k v-val ) * se software verze 9.4 nebo vyšší. teploty DN 15LF DN 15 DN 20 DN 25 DN 32 DN 40 DN VDB4C448 Danfoss 09/2013 HEC-HB

7 Dimenzování HEC-HB VDB4C448 Danfoss 09/2013 7

8 Korekční součinitele Teplota C Korekční součinitele, etylenglykol / propylenglykol - procento (maximálně 30 %) ) 1) 1) 1) ) ) 1) ) 2) 2) 2) 2) 2) ) Pod bodem mrazu 2) Nad bodem varu Příklad: Požadovaný průtok = 30 m 3 /h Průtok po korekci: 30 x 0.95 = 28 m 3 /h Dimenzování a přednastavení ventilu Příklad: Zadání: Max. průtok pro soustavu Q= 2,0 m 3 /h p r = 15 kpa p a = 45 kpa p m = 10 kpa p i = p a - p v - p m p i = 45 kpa - 15 kpa - 10 kpa = 20 kpa Leno MSV-BD p i p r M p m Správná velikost ventilu a nastavení naleznete v návrhovém diagramu. Q= 2,0 m 3 /h a p i = 20 kpa p a Vyhledejte průsečík přímek z bodu A do B: Přednastavení 4,2 u ventilu velikosti DN 20 - viz strana 11 p i p m p r p a Tlakový ztráta na ventilu LENO MSV-BD Tlakový ztráta na ventilu Potřebný tlak pro stoupačku Dostupný tlak pro stoupačku lze rovněž vypočítat ze vzorce: k v = Q[m 3 /h] 2.0 = p i [bar] 0.20 = 4.5 m 3 /h což odpovídá přednastavení 4,2. 8 VDB4C448 Danfoss 09/2013 HEC-HB

9 Diagram průtoku, DN 15 LF LENO MSV-BD DN 15 LF Průtok [m 3 /h] Průtoková charakteristika kv Hodnota k V HEC-HB VDB4C448 Danfoss 09/2013 9

10 Diagram průtoku, DN 15 LENO MSV-BD DN 15 Průtok [m 3 /h] Průtoková charakteristika kv Hodnota k V VDB4C448 Danfoss 09/2013 HEC-HB

11 Diagram průtoku, DN 20 LENO MSV-BD DN 20 Průtok [m 3 /h] Průtoková charakteristika kv Hodnota k V HEC-HB VDB4C448 Danfoss 09/

12 Diagram průtoku, DN 25 LENO MSV-BD DN 25 Průtok [m 3 /h] Průtoková charakteristika kv Hodnota k V VDB4C448 Danfoss 09/2013 HEC-HB

13 Diagram průtoku, DN 32 LENO MSV-BD DN 32 Průtok [m 3 /h] Průtoková charakteristika Hodnota k V kv HEC-HB VDB4C448 Danfoss 09/

14 Diagram průtoku, DN 40 LENO MSV-BD DN 40 Průtok [m 3 /h] Průtoková charakteristika kv Hodnota k V VDB4C448 Danfoss 09/2013 HEC-HB

15 Diagram průtoku, DN 50 LENO MSV-BD DN 50 Průtok [m 3 /h] Průtoková charakteristika kv Hodnota k V HEC-HB VDB4C448 Danfoss 09/

16 94,99 75 Datový list Rozměry H G1/4 S a L a a a Velikost (DN) ISO a (mm) L (mm) H (mm) S (mm) 15 G ½ G ¾ G G 1¼ G 1½ G Velikost (DN) ISO a (mm) L (mm) H (mm) 15 G ¾A G 1A VDB4C448 Danfoss 09/2013 HEC-HB

17 Výběrové specifikace LENO MSV BD lze použít v systémech topení, chlazení nebo teplé užitkové vody. Vlastnosti ventilu Vyvažování / Uvedení do provozu Pevná clona Samotěsnící měřicí koncovky Číselná viditelná stupnice viditelná z několika stran Funkce uzavření (kulový ventil) Vypouštění / plnění Vypouštění / plnění na obou stranách ventilu Snímatelná rukojeť Indikátor uzavření Šestihranný klíč pro kulový ventil Paralelní měřicí koncovky Měřicí stanice s otáčením o 360 (vypouštěcí kohout a měřicí spojky) LENO MSV-BD Přednastavitelné hodnoty jsou viditelné na horní straně ventilu a ze všech stran. Předvolba je zajištěna zatlačení rukojeti. Po zajištění může být funkce uzamčení použita bez změny nastavení. Rukojeť se uvolní zeleným klíčem nebo šestihranným klíčem 3 mm. Rukojeť lze zapečetit pomocí pečetícího pásku, aby nedocházelo k záměrným změnám přednastavení. Systém lze vypouštět a plnit na obou stranách kulového ventilu. Verze s vnějším závitem se dodávají ve velikostech DN 15 a DN 20 a jsou připraveny pro standardní svěrný spojky společnosti Danfoss. Ve velikosti DN 15 je ventil zkonstruován s kuželem Euro, podle normy DIN V LENO MSV-BD se vyznačuje průsakem třídy A podle normy BS 7350: 1990, kulový ventil vykazuje 100 % těsnost. Měřicí přesnost ventilu LENO MSV-BD je 8 % až do 25 % hodnoty maximálního nastavení. Přesnost je stanovena podle normy BS 7350 : Měřicí přístroj musí být vybaven měřicími jehlami velikosti 3 mm. Měřicí přístroj Danfoss PFM 5000/100 obsahuje všechny údaje související s ventilem. Velikost ventilu...dn 15 (LF) DN 50 Jmenovitý tlak...pn20 Zkušební tlak...25 barů Provozní teplota C až 120 C Provozní oblast % hodnoty kvs Tělo ventilu je vyrobeno z mosazi DZR. Koule je zhotovena z chromované mosazi. O-kroužky jsou zhotoveny z materiálu EPDM. HEC-HB VDB4C448 Danfoss 09/
