1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.5 Karosářské Know how (Vědět jak) Kapitola 19 Nástroje a pomůcky pro měkké pájení Ing. Vladimír Polehňa

2 Obsah OBSAH... 2 ANOTACE SADY VÝUKOVÉHO MATERIÁLU NÁSTROJE A POMŮCKY PRO MĚKKÉ PÁJENÍ SPOJOVANÉ MATERIÁLY ZDROJ TEPLA SPOJOVACÍ MATERIÁL PŘÍPRAVNÉ A ČISTÍCÍ MATERIÁLY PRACOVNÍ LISTY - NÁSTROJE A POMŮCKY PRO MĚKKÉ PÁJENÍ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 8

3 Anotace sady výukového materiálu Výukový materiál Karosářské Know How je určen žákům prvních až třetích ročníků všech klempířských i karosářských oborů, případně i žákům nástavbového studia obdobného zaměření. Je vhodný k samostudiu i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Novému učivu vždy předchází návaznost na předcházející témata, následuje vysvětlení pojmů a principů i obrazové přílohy zvyšující vnímatelnost studovaného tématu. Ke každé kapitole je vypracován pracovní list sloužící k procvičení a upevnění učiva. V tomto souboru témat budete mít možnost si osvojit pojmy nástrojů a pomůcek pro měkké pájení.žáci získají přehled o používaných zdrojích tepla a spojovacím materiálu. Seznámí se s odbornými pojmy měkkého pájení ve vztahu k přípravným a čistícím materiálům a naučí se správné technologické postupy. 3

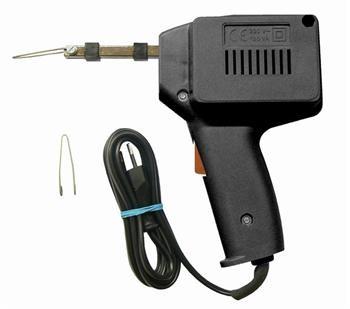

4 1 NÁSTROJE A POMŮCKY PRO MĚKKÉ PÁJENÍ 1.1 Spojované materiály ( Fe, Zn, Pb, Cu, pozinkované plechy ) 1.2 Zdroj tepla Pájedlo - teplo odebírají z pece nebo jiného topného zařízení ( ohřívací pece, kamna, hořáky) Páječka - mají zabudovaný vlastní zdroj tepla (elektrický, benzinový, plynový) 1.3 Spojovací materiál Pájka - slitina cínu(sn) antimonu(sb) olova (Pb) - spojujeme Fe, Zn, Cu, TiZn a pozinkované plechy - bod tavení pájky musí být vždy pod bodem tavení spojovaných součástí Dodávají se jako: Tyče, dráty, pásy a fólie,pájecí pasty a prášky Označování: L-PbSn 20 Sb - měkká pájka z olova a cínu - s 20% obsahem cínu - pro klempířské a karosářské

5 práce L- Sn60 PbCu pájka z cínu a olova - S 60% cínu - Pro elektrotechnické účely S-Pb60Sn40 dle EN ISO Přípravné a čistící materiály Tavidla - nekovové látky odstraňující oxidy z pájeného povrchu - čistí povrch materiálu nebo hroty od nečistot a mastnot - napomáhá správnému pronikání (difuzi) pájky do spojovaného materiálu. Každé tavidlo má svou pracovní teplotu. Tavidla musí pracovat cca 50 C pod i nad svou pracovní teplotou. Rozdělují se na : a) Korodující b) Podmíněně korodující c) Nekorodující Druhy: a) Chlorid amonný Salmiak b) Zředěná kyselina chlorovodíková solná ( poměr 1litr HCl : 1litr H 2 O ) c) Pájecí voda chlorid zinečnatý- tzv. převařená kyselina HCl (kousky Zn plechu do kyseliny= reakce=uniká vodík v bublinkách ) d) Kalafuna pasta nebo roztok Plní se jí duté trubičky měkké pájky. /činná teplota od 200 C do 400 C Pájecí pasty 5

6 2 Pracovní listy - Nástroje a pomůcky pro měkké pájení Vypiš základní nástroje a pomůcky pro měkké pájení 1) P. 2) P. 3) T 4) M Napiš správně název nástrojů? a b c d e f Napiš číselné označení pájky pro měkké pájení 1) 2) Popiš správný postup při nahřívání benzinové páječky 1) 2) 3)... 4) 5) 6)... 7) 8) 9)...

7 3 Doporučená literatura 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL 3. Doc. Ing. Josef Pošta, CSc. a kol. OPRAVÁRENSTVÍ A DIAGNOSTIKA I, Praha 2000, Informatorium. ISBN

8 4 Použitá literatura a zdroje 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL
