1 Digitální satelitní přijímač MC5300HDCI-PVR (1000GB) MC5301HDCI-PVR (250GB) Návod k obsluze info@mascom.cz MC5300/5301HDCI-PVR

2 PŘÍJEM KÓDOVANÝCH PROGRAMŮ Pro příjem kódovaných programů je přijímač vybaven dvěma Common Interface (CI)vstupy. Abyste mohli přijímat vysílání kódovaných digitálních satelitních programů, potřebujete předplatitelskou kartu (SmartCard) a přístupový dekódovací modul (CI modul) odpovídající standardu Common Interface a systému v němž je vysílání zakódováno. Kartu a modul získáte od svého prodejce případně od distributora služeb (programů), kterého si vyberete. Je také možné, že prostřednictvím předplatitelské karty, resp. CI modulu, získáte přístup do menu, která nejsou popsána v tomto Návodu k obsluze. V tomto případě požádejte o informace vašeho prodejce nebo distributora služeb. Příjem českých kódovaných programů vysílání CS LINK/SKYLINK Pro příjem programů CS LINK / SKYLINK / UPC má přijímač v jednom z CI vstupů již z výroby zasunut přístupový dekódovací CI modul Cryptoworks. Konektory CI modulu naleznete pod odklopným víčkem na čelním panelu přijímače. Dekódovací modul zasouvejte do přijímače nálepkou s logem nahoru, nepoužívejte násilí. Přístupovou kartu zasuňte do štěrbiny v modulu zlatou ploškou nahoru. Doporučujeme nejprve zasunout samotný modul a poté do něj zasunout kartu. Značka TV Kód Značka TV Kód MASCOM 018 ORAVA 161 AKAI 015,099,109,124,161, ORION 018,049,051,067,085,097,098, ALBA 004,017,018,064,123,117 PANASONIC 156,020,021,022,023,024,026, AMSTRAD 004,018,047,049, ,035,036,038,040, , AUDIOSONIC 018, BANG & OLUFSEN 160 PHILCO 009,010,012,014,015,023,035, BEKO 161,162,163,164, ,058,085,123,159,160,161, BLAUPUNKT 059,060,061 PHILIPS 007,008,009,010,011,012,013, CLATRONIC 098,127,158, ,018,019,023,089,110,124, DAEWOO 004,009,018,019,029,084,133, 138,160,161 DENON 035 PIONEER 042,044 FINLUX 018,028,051,093,129,158,1 60, ROADSTAR 004,064,071,161 FISHER 038,041,063,097,106,108,1 26, SABA 042,095,099,163,170,171 FORMENTI 018,098,103,160,161 SALORA 042,094,097,099,102,106,124 FUNAI 047,051,052,071,118, SAMSUNG 004,009,015,016,018,019,025, 026 GOLDSTAR 156,001,009,015,016,018,0 19, 050,063,071,078,089,124, 137,161 GOODMANS 017,018,028,051,063,133,161 SANYO 005,017,028,038,041,106,107, GRUNDIG 018,059,060,068, ,124,129 HITACHI 016,017,025,031,032,035,0 37, SCHAUB LORENZ 099 ITT 042,099,108 SCHNEIDER 018,064,071,097,136,143,147, 161 JVC 017,022,045,054, SEG 017,063,071,126,127,158,161, KONIG 004,005,017,018,042,061,068 SINUDYNE 097,099,117,118,127,158,159, LENCO 071,133,146,018,028,071,118, SHARP 017,019,030,043, LG 025,154,161 SONY 005,017,039,087, LOEWE 159,160 TECHNICS 007,020,021,070 LUXOR 068,094,097,099,102,124 TELEFUNKEN 025,163 MARANTZ 015,018,023,089,161 TESLA 135 MATSUSHITA 021,070 THOMSON 068,155,163,170,171 METZ 159,160,161 TOSHIBA 017,026,038,040,069,106,108, NEC 009,015,017,025,046 MITSUBISHI 009,017,030,036,039,050,068 NORDMENDE 160,163,171 NOKIA 071,094,095,096,097,099,106, 108,143,161 Upozornění : Karta potřebuje po zasunutí ponechat čas na aktivaci. Aktivace je automatická a může trvat i více minut. Další informace k použití CI modulů naleznete v dalších částech návodu. UPOZORNĚNÍ PŘIJÍMAČ JE Z VÝROBY PŘEDLADĚN! PŘIJÍMAČ JE Z VÝROBY PŘEDNASTAVEN PRO ZAPOJENÍ K ANTÉNĚ S TWIN LNB KONVERTOREM PRO PŘÍJEM PROGRAMŮ Z DRUŽIC ASTRA A MÁ NALADĚNY VŠECHNY DOSTUPNÉ ČESKÉ A SLOVENSKÉ PROGRAMY Z ASTRA 23.5 A VOLNÉ PROGRAMY Z ASTRA INFORMACE O PŘIJÍMAČI TIPY PRO NASTAVENÍ TIPY PRO OVLÁDÁNÍ NALEZNETE NA INTERNETOVÝCH STRÁNKÁCH : ODKAZ SOFTWARE - SW pro stažení, Editační program, SW pro přenos dat, ODKAZ A PORADNA - Tipy a postupy pro nastavení, ovládání,.

3 NASTAVENÍ DÁLKOVÉHO OVLADAČE PRO TV Ovladačem MC5300HDCI-PVR můžete ovládat jednoduché funkce TV. Režim TV / STB zvolíte tlačítky TV nebo STB (přijímač). Pokud si nejste jisti v jakém režimu je aktuálně váš ovladač stiskněte např. tlačítko V + / V-, pro rozeznání aktuálně zvoleného režimu se rozsvítí tlačítko TV nebo STB. Tlačítko TV se rozsvítí pouze pokud je funkce podporována vaší TV. Příklad: Dálkový ovladač je v režimu TV. Pokud stisknete tlačítko Volume + / -, tlačítko TV se rozsvítí červeně. Pokud stisknete tlačítko STOP, které vaše TV nepodporuje, nerozsvítí se žádné tlačítko. V TV režimu jsou podporovány tyto tlačítka: OBSAH Úvod... 2 Bezpečnostní opatření a další doporučení... 3 Ovládací prvky, popisy předního, zadního panelu... 4 Příklady zapojení... 9 Info k soustavě menu Popisy činnosti v soustavě menu Sledování vysílání Digitální videorekordér Fotoalbum Tipy a rady k nahrávání Postupy řešení problémů Technické údaje PWR, TEXT (Video vstup), 0-9, Mute, V + / V-, P+ / P- Nastavení podle kódu výrobce. V níže uvedené tabulce naleznete doporučené kódy různých výrobců TV. Pokud kód z tabulky nefunguje, nelze ovladač pro daný typ TV použít. POSTUP NASTAVENÍ : Stiskněte najednou tlačítka OK a TV, až se dvakrát rozsvítí tlačítko TV. Pomocí numerických tlačítek vložte třímístný kód. Pokud jste vložili kód správně, tlačítko TV se dvakrát rozsvítí. Pokud se tlačítko rozsvítí pouze jednou, vložili jste špatný kód. Pokud v průběhu procesu nastavení nestisknete do dobu 5ti sekund žádné tlačítko, proces se automaticky zastaví. RESET nastavení - Obnovení továrního nastavení dálkového ovladače. Stiskněte najednou tlačítka OK a TV, až se dvakrát rozsvítí tlačítko TV. Pomocí numerických tlačítek vložte kód 0 0 0, dálkový ovladač se nastaví do původního stavu. UPOZORNĚNÍ - NEŽ ZAHÁJÍTE ÚVODNÍ INSTALACI 1. PŘIJÍMAČ JE Z VÝROBY PŘEDNASTAVEN NA TYTO PODMÍNKY OSD MENU - je nastavena čeština ANTENA MENU je nastaveno zapojení k anténě s TWIN LNB konvertorem, oba tunery nezávisle pro příjem z družic Astra 23,5 a Astra 19,2 2. VYHLEDÁNÍ PROGRAMŮ Přijímač má vyhledány a uloženy všechny aktuálně dostupné programy v češtině a slovenštině vysílané z Astra 23.5 (Skylink a CSlink) a volné programy z Astra PRO SLEDOVÁNÍ PROGRAMŮ TEDY STAČÍ PŘIJÍMAČ JEN ZAPNOUT! 3. INFORMACE A POSTUPY NA INTERNETU Detailní postupy, rady pro nahrávání, přenosy dat atd. naleznete na : INTERNETOVÁ ADRESA PŘIJÍMAČE : ODKAZ SOFTWARE - SW pro stažení, Editační program, SW pro přenos dat, ODKAZ PORADNA - Tipy a postupy pro nastavení, ovládání,. Poznámka : Držitelem práv k dekódovacímu systému Cryptoworks je společnost IRDETO. Dekódovací moduly Cryptoworks jsou společností MASCOM vyráběny na základě licenční smlouvy. 60 1

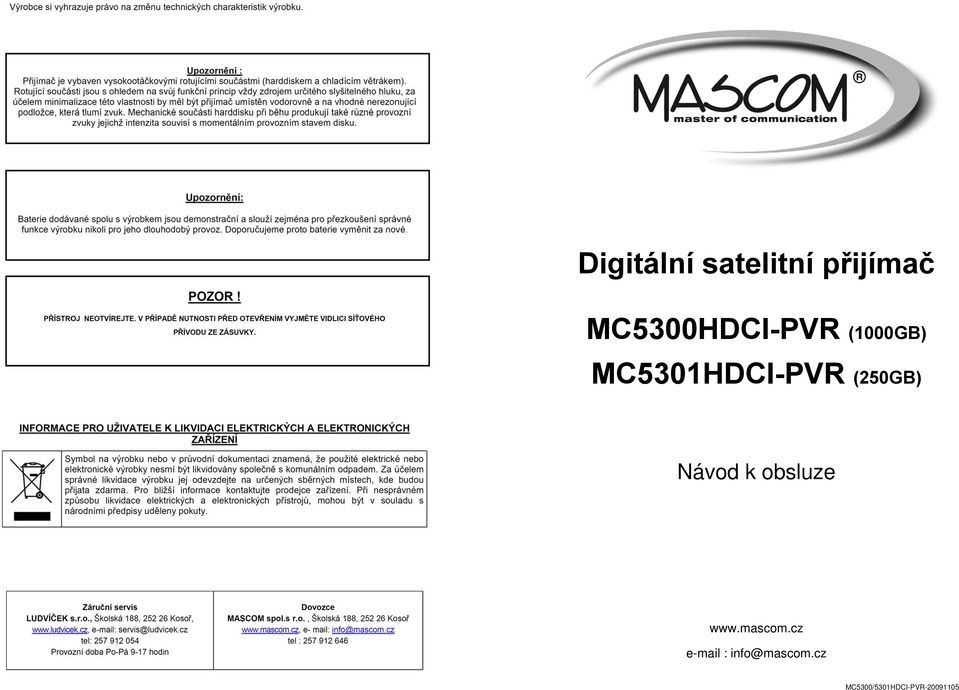

4 ÚVOD Seznamte se prosím nejprve důkladně s obsahem tohoto návodu k obsluze. Pokud jde o pracovní postupy obsluhy zařízení, ujasněte si vždy předem, jaký dopad bude mít akce, kterou hodláte realizovat: jde především o vaši bezpečnost. Výstrahy, upozornění a poznámky Upozornění Signalizuje situaci, která může vést k poškození zařízení. Výstraha Signalizuje nebezpečí, které může vést k úrazu. Poznámka Přináší doplňkové informace, které uživatele upozorňují na možné problémy a mohou mu pomoci lépe pochopit pracovní postupy. Likvidace vyřazených elektrospotřebičů Tento symbol upozorňuje na nutnost zlikvidovat výrobek po vypršení jeho životnosti odděleně od ostatního domovního odpadu. Nezodpovědné nakládání s odpadem představuje možné nebezpečí pro životní prostředí i lidské zdraví. V zájmu možnosti opakovaného využívání materiálových zdrojů prosím separujte výrobek od jiných druhů odpadu a umožněte jeho recyklaci.další informace o možnostech ekologicky bezpečné recyklace tohoto výrobku získají uživatelé v kategorii domácností od prodejce výrobku nebo od orgánů místní správy.uživatelé v podnikatelské sféře by měli za tímto účelem prostudovat podmínky kupní smlouvy a kontaktovat dodavatele výrobku. Vyřazený výrobek separujte od ostatního průmyslového odpadu. Upozornění : Přijímač je vybaven vysokootáčkovými rotujícími součástmi (harddiskem a chladícím větrákem). Rotující součásti jsou s ohledem na svůj funkční princip vždy zdrojem určitého slyšitelného hluku. Pro minimalizaci této vlastnosti by měl být přijímač umístěn vodorovně a na vhodné nerezonující podložce, která tlumí zvuk. Mechanické součásti harddisku při běhu produkují také různé provozní zvuky, jejichž intenzita souvisí s momentálním provozním stavem disku. Softwarové ujednání : Mascom spol.s.r.o. (dále jen Mascom) dodává přijímač se softwarovým vybavením instalovaným v přijímači, tak jak je v okamžiku prodeje. Zakoupení přijímače uživatelem nezakládá žádné právo uživatele ani závazek Mascomu vůči uživateli k jakékoli změně softwarového vybavení přijímače oproti softwarovému vybavení instalovanému v přijímači při jeho koupi uživatelem. Zakoupení přijímače uživatelem též nezakládá právo uživatele na vlastnictví instalovaného software a jeho použití jinak, než v souvislosti s běžným používáním přijímače, ani na jeho úpravy, prodej apod. Společnost Mascom vedena snahou o dosažení nejlepších provozních vlastností svých výrobků průběžně zdokonaluje a rozšiřuje jejich softwarové vybavení. Informace o aktualizacích software naleznete na Mascom nenese žádnou odpovědnost za škody na přístroji, uživatelských či jiných právech v případech, kdy dojde k zásahu do softwarového vybavení přijímače. 2 POUŽITÍ COMMON INTERFACE DEKÓDOVACÍCH MODULŮ Mascom standardně dodává dva typy modulů pro příjem českých a slovenských programů: CRYPTOWORKS CI MODUL Modul pro jednu účastnickou kartu. Vstup pro kartu - karta se zasouvá čipem (zlatou ploškou) nahoru. CRYPTOWORKS EASY TV TWIN MODUL Modul pro dvě karty. Jedna karta ve formě SIM karty. Vstup pro kartu - karta se zasouvá čipem (zlatou ploškou) nahoru. 59 Vstup pro SIM kartu. Tvar karty umožňuje pouze jeden způsob zasunutí karty. Poznámka : Držitelem práv k dekódovacímu systému Cryptoworks je společnost IRDETO. Dekódovací moduly Cryptoworks jsou společností MASCOM vyráběny na základě licenční smlouvy. Konektory pro zasunutí CI modulu naleznete pod odklopným víčkem na čelním panelu přijímače. Dekódovací modul zasouvejte do přijímače nálepkou s logem nahoru, nepoužívejte násilí. Doporučujeme nejprve zasunout samotný modul a poté do něj zasunout kartu. Mimo uvedených modulů lze v přijímači použít libovolný CI modul Mascom či od jiných výrobců. Upozornění : Mascom spol.s r.o. nenese žádnou odpovědnost za chyby, poruchy příjmu, nekompatibilitu či závady na přijímači, CI modulech, kartách či připojených přístrojích vzniklé při používání eventuálně v důsledku používání nelegálních CI modulů a účastnických karet, případně CI modulů či účastnických karet s pozměněným software. Zároveň upozorňujeme na možné právní důsledky spojené s porušováním autorských a licenčních práv jak na programy tak na dekódovací hardware i software.

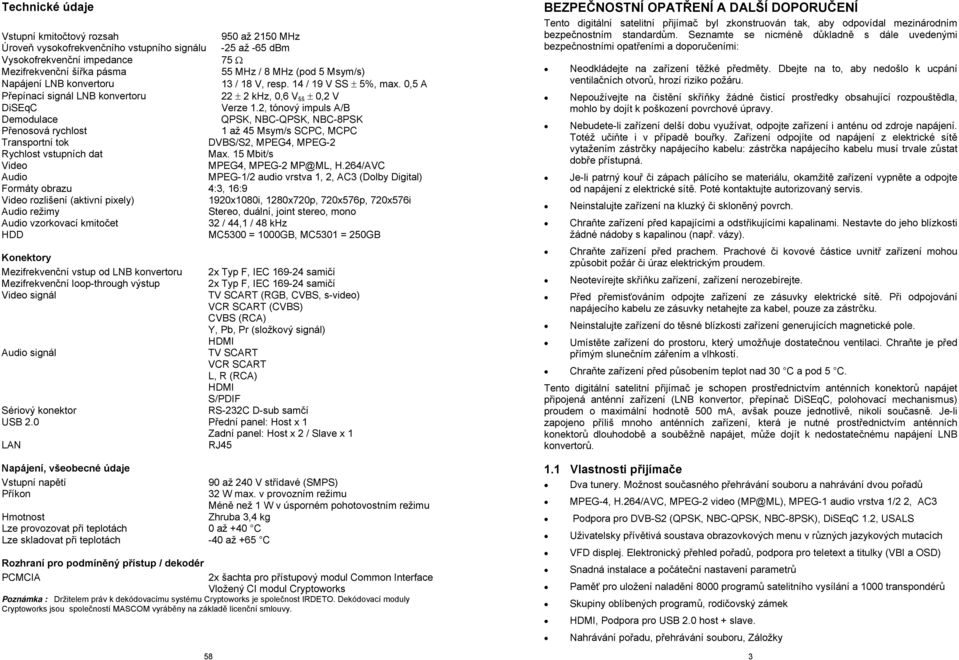

5 Technické údaje Vstupní kmitočtový rozsah 950 až 2150 MHz Úroveň vysokofrekvenčního vstupního signálu -25 až -65 dbm Vysokofrekvenční impedance 75 Ω Mezifrekvenční šířka pásma 55 MHz / 8 MHz (pod 5 Msym/s) Napájení LNB konvertoru 13 / 18 V, resp. 14 / 19 V SS ± 5%, max. 0,5 A Přepínací signál LNB konvertoru 22 ± 2 khz, 0,6 V šš ± 0,2 V DiSEqC Verze 1.2, tónový impuls A/B Demodulace QPSK, NBC-QPSK, NBC-8PSK Přenosová rychlost 1 až 45 Msym/s SCPC, MCPC Transportní tok DVBS/S2, MPEG4, MPEG-2 Rychlost vstupních dat Max. 15 Mbit/s Video MPEG4, MPEG-2 MP@ML, H.264/AVC Audio MPEG-1/2 audio vrstva 1, 2, AC3 (Dolby Digital) Formáty obrazu 4:3, 16:9 Video rozlišení (aktivní pixely) 1920x1080i, 1280x720p, 720x576p, 720x576i Audio režimy Stereo, duální, joint stereo, mono Audio vzorkovací kmitočet 32 / 44,1 / 48 khz HDD MC5300 = 1000GB, MC5301 = 250GB Konektory Mezifrekvenční vstup od LNB konvertoru 2x Typ F, IEC samičí Mezifrekvenční loop-through výstup 2x Typ F, IEC samičí Video signál TV SCART (RGB, CVBS, s-video) VCR SCART (CVBS) CVBS (RCA) Y, Pb, Pr (složkový signál) HDMI Audio signál TV SCART VCR SCART L, R (RCA) HDMI S/PDIF Sériový konektor RS-232C D-sub samčí USB 2.0 Přední panel: Host x 1 Zadní panel: Host x 2 / Slave x 1 LAN RJ45 Napájení, všeobecné údaje Vstupní napětí Příkon Hmotnost Lze provozovat při teplotách 0 až +40 C Lze skladovat při teplotách -40 až +65 C Rozhraní pro podmíněný přístup / dekodér PCMCIA 90 až 240 V střídavé (SMPS) 32 W max. v provozním režimu Méně než 1 W v úsporném pohotovostním režimu Zhruba 3,4 kg 2x šachta pro přístupový modul Common Interface Vložený CI modul Cryptoworks Poznámka : Držitelem práv k dekódovacímu systému Cryptoworks je společnost IRDETO. Dekódovací moduly Cryptoworks jsou společností MASCOM vyráběny na základě licenční smlouvy. 58 BEZPEČNOSTNÍ OPATŘENÍ A DALŠÍ DOPORUČENÍ Tento digitální satelitní přijímač byl zkonstruován tak, aby odpovídal mezinárodním bezpečnostním standardům. Seznamte se nicméně důkladně s dále uvedenými bezpečnostními opatřeními a doporučeními: Neodkládejte na zařízení těžké předměty. Dbejte na to, aby nedošlo k ucpání ventilačních otvorů, hrozí riziko požáru. Nepoužívejte na čistění skříňky žádné čisticí prostředky obsahující rozpouštědla, mohlo by dojít k poškození povrchové úpravy. Nebudete-li zařízení delší dobu využívat, odpojte zařízení i anténu od zdroje napájení. Totéž učiňte i v případě bouřky. Zařízení odpojíte od napájení z elektrické sítě vytažením zástrčky napájecího kabelu: zástrčka napájecího kabelu musí trvale zůstat dobře přístupná. Je-li patrný kouř či zápach pálícího se materiálu, okamžitě zařízení vypněte a odpojte od napájení z elektrické sítě. Poté kontaktujte autorizovaný servis. Neinstalujte zařízení na kluzký či skloněný povrch. Chraňte zařízení před kapajícími a odstřikujícími kapalinami. Nestavte do jeho blízkosti žádné nádoby s kapalinou (např. vázy). Chraňte zařízení před prachem. Prachové či kovové částice uvnitř zařízení mohou způsobit požár či úraz elektrickým proudem. Neotevírejte skříňku zařízení, zařízení nerozebírejte. Před přemisťováním odpojte zařízení ze zásuvky elektrické sítě. Při odpojování napájecího kabelu ze zásuvky netahejte za kabel, pouze za zástrčku. Neinstalujte zařízení do těsné blízkosti zařízení generujících magnetické pole. Umístěte zařízení do prostoru, který umožňuje dostatečnou ventilaci. Chraňte je před přímým slunečním zářením a vlhkostí. Chraňte zařízení před působením teplot nad 30 C a pod 5 C. Tento digitální satelitní přijímač je schopen prostřednictvím anténních konektorů napájet připojená anténní zařízení (LNB konvertor, přepínač DiSEqC, polohovací mechanismus) proudem o maximální hodnotě 500 ma, avšak pouze jednotlivě, nikoli současně. Je-li zapojeno příliš mnoho anténních zařízení, která je nutné prostřednictvím anténních konektorů dlouhodobě a souběžně napájet, může dojít k nedostatečnému napájení LNB konvertorů. 1.1 Vlastnosti přijímače Dva tunery. Možnost současného přehrávání souboru a nahrávání dvou pořadů MPEG-4, H.264/AVC, MPEG-2 video (MP@ML), MPEG-1 audio vrstva 1/2 2, AC3 Podpora pro DVB-S2 (QPSK, NBC-QPSK, NBC-8PSK), DiSEqC 1.2, USALS Uživatelsky přívětivá soustava obrazovkových menu v různých jazykových mutacích VFD displej. Elektronický přehled pořadů, podpora pro teletext a titulky (VBI a OSD) Snadná instalace a počáteční nastavení parametrů Paměť pro uložení naladění 8000 programů satelitního vysílání a 1000 transpondérů Skupiny oblíbených programů, rodičovský zámek HDMI, Podpora pro USB 2.0 host + slave. Nahrávání pořadu, přehrávání souboru, Záložky 3

6 2 OVLÁDACÍ PRVKY A KONEKTORY 2.1 Přední panel Tlačítko [ ]: zapínání a vypínání. 2. Otočné tlačítko : - Otáčením v provozním režimu zesilujete či zeslabujete hlasitost. - Stisknutí tlačítka vyvolá seznam programů, otáčením se v něm pak pohybujete nahoru nebo dolů, program vyberete opět stisknutím (nahrazuje talčítko OK). - Po vyvolání menu (tlačítkem MENU), otáčením tlačítka pohybujete kurzorem. V menu stisknutí znamená potvrzení (tlačítko OK). 3. Tlačítko [MENU]: vyvolání hlavního menu v průběhu sledování vysílání. 4. Tlačítko [EXIT]: návrat zpět, zrušení aktuální operace (je-li možné). 5. VFD displej: zobrazuje informace o programu satelitního vysílání a stavu přijímače; v pohotovostním režimu zobrazuje interní čas přijímače. DALŠÍ INFORMACE Možný postup při řešení problémů Důvody, proč se satelitní přijímač nechová podle očekávání, mohou být různé. Při řešení problémů postupujte nejprve podle následující tabulky. Pokud s její pomocí nedospějete k odstranění problému, obraťte se na prodejce přijímače. V žádném případě neotevírejte skříňku přijímače, hrozí nebezpečí úrazu elektrickým proudem. Závada Možná příčina Možný postup při odstranění závady Displej na předním panelu nezobrazuje. Není zapojený napájecí kabel. Zkontrolujte, je-li napájecí kabel zapojený do zásuvky elektrické Schází obraz nebo zvuk. Schází obraz. Schází signál anebo není kvalitní. Dálkové ovládání není funkční. Špatná kvalita obrazu. Nevyhledají se všechny dostupné programy satelitního vysílání. Závada na propojení mezi přijímačem a televizorem. Závada na propojení mezi přijímačem a satelitní anténou. Žádný anebo nekvalitní signál. Zvukový výstup je vypnutý. Televizor je vypnutý. Přijímač nepřijímá signál. Parametry systému pro příjem satelitního signálu jsou nesprávně nastavené. Parabola antény není zaměřená na satelit. Parabola antény je příliš malá. LNB konvertor je vadný. V dálkovém ovladači nejsou založené baterie, případně jsou vybité. Nedostatečné napájení LNB konvertoru nebo ztráta signálu při přenosu kabelem. sítě. Zkontrolujte zapojení výstupu audio a video signálu od přijímače na televizor. Zkontrolujte zapojení kabelu od satelitní antény. Překontrolujte zapojení veškerého zařízení mezi anténou a satelitním přijímačem, případně seřiďte pozici antény. Stiskněte tlačítko [MUTE]. Zapněte televizor. Zkontrolujte zapojení kabelu od satelitní antény. Překontrolujte hodnoty instalačních parametrů. Seřiďte parabolu antény. Instalujte anténu o větším průměru paraboly. Nahraďte LNB konvertor. Přesvědčte se, že baterie jsou založené správným způsobem. Jsou-li vybité, nahraďte je novými. Změňte napájení LNB konvertoru na 14 V / 19 V (další informace: MENU INSTALACE, str. 17). 6. Pod odklápěcím víčkem jsou umístěny tyto prvky : a) Konektor USB 2.0 (host): slouží k přenosu dat (parametrů naladění programů, systémového software, nahraných souborů, atd.) mezi přijímačem a připojeným USB zařízením. b) Dva konektory Common Interface pro zasunutí dekódovacích CI modulů. Jeden modul Cryptoworks je součástí dodávky. Informace o dekódovacích modulech MASCOM pro příjem českých programů naleznete na začátku tohoto návodu nebo na 4 INFORMACE PORADNA TIPY NA INTERNETU! INFORMACE O PŘIJÍMAČI TIPY PRO NASTAVENÍ TIPY PRO OVLÁDÁNÍ NALEZNETE NA INTERNETOVÝCH STRÁNKÁCH PŘÍJÍMAČE : ODKAZ SOFTWARE - SW pro stažení, Editační program, SW pro přenos dat, ODKAZ A PORADNA - Tipy a postupy pro nastavení, ovládání,. 57

7 Vyberte příslušné USB. Pokud je vaše externí zařízení prázdné, objeví se prázdný pravý sloupec. Důležité upozornění: přijímač spolupracuje pouze s externím zařízením které je naformátováno na FAT Zadní panel Pomocí šipek na dálkovém ovladači najedeme na požadovanou nahrávku Pomocí červeného tlačítka "OPT" a zeleného tlačítka "A/V" vybereme na dolní liště ikonu "JukeBox". a potvrdíme tlačítkem "OK" Spustí se přenos záznamu z interního disku přijímače na externí zařízení Výsledek tohoto přenosu je přenesená záloha soubor s interního disku na externí zařízení Konektor DISH IN A : Vstup Tuneru 1 pro propojení se satelitní anténou (napájení LNB konvertoru 13 / 18 V, resp. 14 / 19 V stejnosměrného napětí, max. 0,5 A). 2. Konektor DISH IN B : Vstup Tuneru 2 pro propojení se satelitní anténou (napájení LNB konvertoru 13 / 18 V, resp. 14 / 19 V stejnosměrného napětí, max. 0,5 A). Pro plnou funkci přijímače potřebujete připojit oba tunery na nezávislé zdroje signálu LNB konvertory. Pro tento účel MASCOM dodává LNB konvertory typu TWIN se dvěma nezávislými výstupy signálu. Při použití TWIN konvertoru máte zajištěn neomezený výběr programů pro současné nahrávání dvou programů najednou a nebo pro sledování jednoho a nahrávání jiného programu zároveň. Náhradní variantou je propojení obou tunerů kabelovou smyčkou tj. propojte konektor LOOP OUT A a DISH IN B. Toto zapojení však má za následek omezení možností souběžného nahrávání a sledování. 5 TWIN LNB pro současný příjem dvou družic Astra 19.2 & Astra Konektor LAN: určeno pro připojení např. k FTP serveru. 4. Konektor VCR SCART: pro propojení s analogovým videorekordérem. 5. Konektor SD OUT - CVBS (žlutý): pro propojení pomocí standardního video kabelu na CVBS vstup. 6. Konektory HD OUT - Y (zelený), Pb (modrý), Pr (červený): složkový video signál, pro propojení na HD složkový video vstup. 7. Napájecí kabel: napájení ze sítě 90 až 240 V střídavého napětí, 50 až 60 Hz; dbejte na to, aby parametry elektrické sítě byly v tomto intervalu. 8. Hlavní vypínač [POWER]. 9. Konektor LOOP OUT A: výstup signálu od konektoru DISH IN A. 10. Konektor LOOP OUT B: výstup signálu od konektoru DISH IN B. 11. Konektor USB 2.0 (slave). 12. Konektor USB 2.0 (host). 13. Konektor HDMI: pro propojení na HDMI vstup televizoru. 14. Konektor TV SCART: pro propojení na SCART vstup televizoru. 15. Konektory SD OUT - L (bílý), R (červený): analogový výstup zvuku, pro propojení pomocí standardních stereo audio kabelů. 16. Konektor RS-232C: pro propojení na sériový port PC počítače anebo totožný konektor jiného přijímače. 17. Konektor S/PDIF: digitální výstup zvuku pro propojení s digitálním zesilovačem.

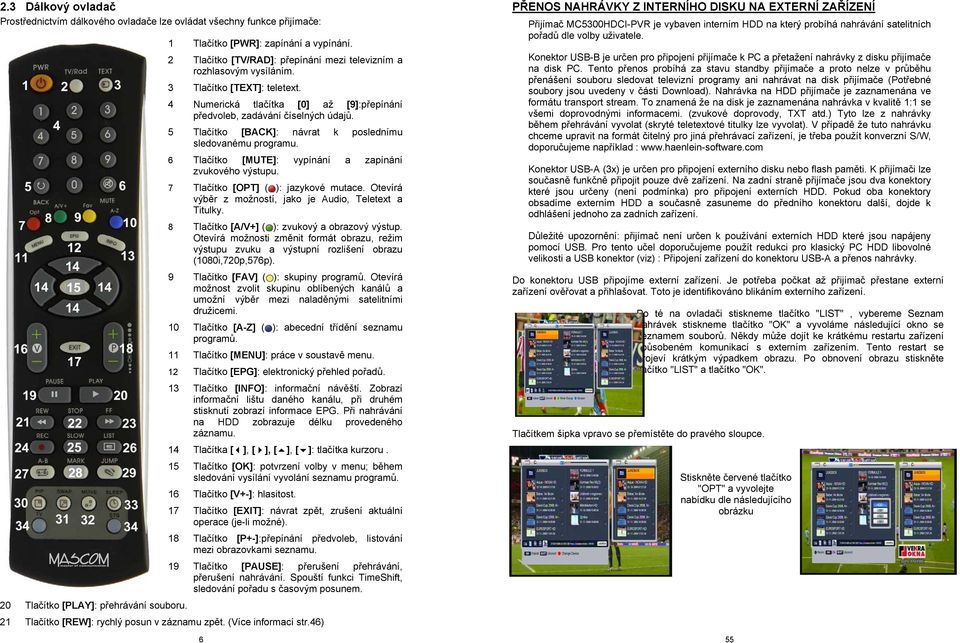

8 2.3 Dálkový ovladač Prostřednictvím dálkového ovladače lze ovládat všechny funkce přijímače: 1 Tlačítko [PWR]: zapínání a vypínání. 2 Tlačítko [TV/RAD]: přepínání mezi televizním a rozhlasovým vysíláním. 3 Tlačítko [TEXT]: teletext. 4 Numerická tlačítka [0] až [9]:přepínání předvoleb, zadávání číselných údajů. 5 Tlačítko [BACK]: návrat k poslednímu sledovanému programu. 6 Tlačítko [MUTE]: vypínání a zapínání zvukového výstupu. 7 Tlačítko [OPT] ( ): jazykové mutace. Otevírá výběr z možností, jako je Audio, Teletext a Titulky. 8 Tlačítko [A/V+] ( ): zvukový a obrazový výstup. Otevírá možnosti změnit formát obrazu, režim výstupu zvuku a výstupní rozlišení obrazu (1080i,720p,576p). 9 Tlačítko [FAV] ( ): skupiny programů. Otevírá možnost zvolit skupinu oblíbených kanálů a umožní výběr mezi naladěnými satelitními družicemi. 10 Tlačítko [A-Z] ( ): abecední třídění seznamu programů. 11 Tlačítko [MENU]: práce v soustavě menu. 12 Tlačítko [EPG]: elektronický přehled pořadů. 13 Tlačítko [INFO]: informační návěští. Zobrazí informační lištu daného kanálu, při druhém stisknutí zobrazí informace EPG. Při nahrávání na HDD zobrazuje délku provedeného záznamu. 14 Tlačítka [ ], [ ], [ ], [ ]: tlačítka kurzoru. 15 Tlačítko [OK]: potvrzení volby v menu; během sledování vysílání vyvolání seznamu programů. 16 Tlačítko [V+-]: hlasitost. 17 Tlačítko [EXIT]: návrat zpět, zrušení aktuální operace (je-li možné). 18 Tlačítko [P+-]:přepínání předvoleb, listování mezi obrazovkami seznamu. 19 Tlačítko [PAUSE]: přerušení přehrávání, přerušení nahrávání. Spouští funkci TimeShift, sledování pořadu s časovým posunem. 20 Tlačítko [PLAY]: přehrávání souboru. 21 Tlačítko [REW]: rychlý posun v záznamu zpět. (Více informací str.46) 6 PŘENOS NAHRÁVKY Z INTERNÍHO DISKU NA EXTERNÍ ZAŘÍZENÍ Přijímač MC5300HDCI-PVR je vybaven interním HDD na který probíhá nahrávání satelitních pořadů dle volby uživatele. Konektor USB-B je určen pro připojení přijímače k PC a přetažení nahrávky z disku přijímače na disk PC. Tento přenos probíhá za stavu standby přijímače a proto nelze v průběhu přenášení souboru sledovat televizní programy ani nahrávat na disk přijímače (Potřebné soubory jsou uvedeny v části Download). Nahrávka na HDD přijímače je zaznamenána ve formátu transport stream. To znamená že na disk je zaznamenána nahrávka v kvalitě 1:1 se všemi doprovodnými informacemi. (zvukové doprovody, TXT atd.) Tyto lze z nahrávky během přehrávání vyvolat (skryté teletextové titulky lze vyvolat). V případě že tuto nahrávku chceme upravit na formát čitelný pro jiná přehrávací zařízení, je třeba použít konverzní S/W, doporučujeme například : Konektor USB-A (3x) je určen pro připojení externího disku nebo flash paměti. K přijímači lze současně funkčně připojit pouze dvě zařízení. Na zadní straně přijímače jsou dva konektory které jsou určeny (není podmínka) pro připojení externích HDD. Pokud oba konektory obsadíme externím HDD a současně zasuneme do předního konektoru další, dojde k odhlášení jednoho za zadních zařízení. Důležité upozornění: přijímač není určen k používání externích HDD které jsou napájeny pomocí USB. Pro tento učel doporučujeme použít redukci pro klasický PC HDD libovolné velikosti a USB konektor (viz) : Připojení zařízení do konektoru USB-A a přenos nahrávky. Do konektoru USB připojíme externí zařízení. Je potřeba počkat až přijímač přestane externí zařízení ověřovat a přihlašovat. Toto je identifikováno blikáním externího zařízení. Po té na ovladači stiskneme tlačítko "LIST", vybereme Seznam nahrávek stiskneme tlačítko "OK" a vyvoláme následující okno se seznamem souborů. Někdy může dojít ke krátkému restartu zařízení způsobeném komunikací s externím zařízením. Tento restart se projeví krátkým výpadkem obrazu. Po obnovení obrazu stiskněte tlačítko "LIST" a tlačítko "OK". Tlačítkem šipka vpravo se přemístěte do pravého sloupce. Stiskněte červené tlačítko "OPT" a vyvolejte nabídku dle následujícího obrázku 55

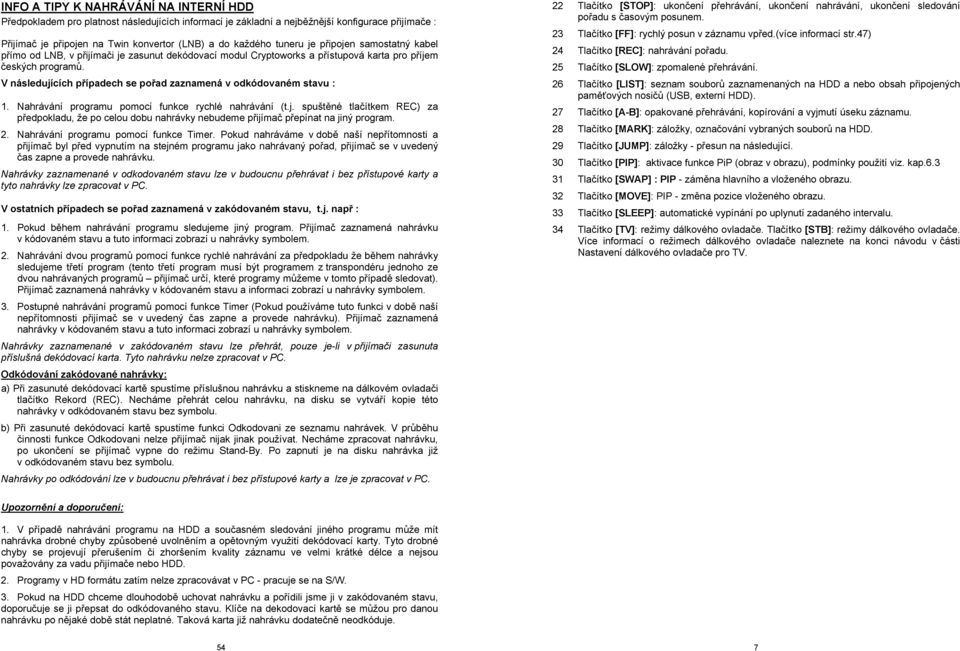

9 INFO A TIPY K NAHRÁVÁNÍ NA INTERNÍ HDD Předpokladem pro platnost následujících informací je základní a nejběžnější konfigurace přijímače : Přijímač je připojen na Twin konvertor (LNB) a do každého tuneru je připojen samostatný kabel přímo od LNB, v přijímači je zasunut dekódovací modul Cryptoworks a přístupová karta pro příjem českých programů. V následujících případech se pořad zaznamená v odkódovaném stavu : 1. Nahrávání programu pomocí funkce rychlé nahrávání (t.j. spuštěné tlačítkem REC) za předpokladu, že po celou dobu nahrávky nebudeme přijímač přepínat na jiný program. 2. Nahrávání programu pomocí funkce Timer. Pokud nahráváme v době naší nepřítomnosti a přijímač byl před vypnutím na stejném programu jako nahrávaný pořad, přijímač se v uvedený čas zapne a provede nahrávku. Nahrávky zaznamenané v odkodovaném stavu lze v budoucnu přehrávat i bez přístupové karty a tyto nahrávky lze zpracovat v PC. V ostatních případech se pořad zaznamená v zakódovaném stavu, t.j. např : 1. Pokud během nahrávání programu sledujeme jiný program. Přijímač zaznamená nahrávku v kódovaném stavu a tuto informaci zobrazí u nahrávky symbolem. 2. Nahrávání dvou programů pomocí funkce rychlé nahrávání za předpokladu že během nahrávky sledujeme třetí program (tento třetí program musí být programem z transpondéru jednoho ze dvou nahrávaných programů přijímač určí, které programy můžeme v tomto případě sledovat). Přijímač zaznamená nahrávky v kódovaném stavu a informaci zobrazí u nahrávky symbolem. 3. Postupné nahrávání programů pomocí funkce Timer (Pokud používáme tuto funkci v době naší nepřítomnosti přijímač se v uvedený čas zapne a provede nahrávku). Přijímač zaznamená nahrávky v kódovaném stavu a tuto informaci zobrazí u nahrávky symbolem. Nahrávky zaznamenané v zakódovaném stavu lze přehrát, pouze je-li v přijímači zasunuta příslušná dekódovací karta. Tyto nahrávku nelze zpracovat v PC. Odkódování zakódované nahrávky: a) Při zasunuté dekódovací kartě spustíme příslušnou nahrávku a stiskneme na dálkovém ovladači tlačítko Rekord (REC). Necháme přehrát celou nahrávku, na disku se vytváří kopie této nahrávky v odkódovaném stavu bez symbolu. b) Při zasunuté dekódovací kartě spustíme funkci Odkodovani ze seznamu nahrávek. V průběhu činnosti funkce Odkodovani nelze přijímač nijak jinak používat. Necháme zpracovat nahrávku, po ukončení se přijímač vypne do režimu Stand-By. Po zapnutí je na disku nahrávka již v odkódovaném stavu bez symbolu. Nahrávky po odkódování lze v budoucnu přehrávat i bez přístupové karty a lze je zpracovat v PC. 22 Tlačítko [STOP]: ukončení přehrávání, ukončení nahrávání, ukončení sledování pořadu s časovým posunem. 23 Tlačítko [FF]: rychlý posun v záznamu vpřed.(více informací str.47) 24 Tlačítko [REC]: nahrávání pořadu. 25 Tlačítko [SLOW]: zpomalené přehrávání. 26 Tlačítko [LIST]: seznam souborů zaznamenaných na HDD a nebo obsah připojených paměťových nosičů (USB, externí HDD). 27 Tlačítko [A-B]: opakované přehrávání, kopírování a vyjmutí úseku záznamu. 28 Tlačítko [MARK]: záložky, označování vybraných souborů na HDD. 29 Tlačítko [JUMP]: záložky - přesun na následující. 30 Tlačítko [PIP]: aktivace funkce PiP (obraz v obrazu), podmínky použití viz. kap Tlačítko [SWAP] : PIP - záměna hlavního a vloženého obrazu. 32 Tlačítko [MOVE]: PIP - změna pozice vloženého obrazu. 33 Tlačítko [SLEEP]: automatické vypínání po uplynutí zadaného intervalu. 34 Tlačítko [TV]: režimy dálkového ovladače. Tlačítko [STB]: režimy dálkového ovladače. Více informací o režimech dálkového ovladače naleznete na konci návodu v části Nastavení dálkového ovladače pro TV. Upozornění a doporučení: 1. V případě nahrávání programu na HDD a současném sledování jiného programu může mít nahrávka drobné chyby způsobené uvolněním a opětovným využití dekódovací karty. Tyto drobné chyby se projevují přerušením či zhoršením kvality záznamu ve velmi krátké délce a nejsou považovány za vadu přijímače nebo HDD. 2. Programy v HD formátu zatím nelze zpracovávat v PC - pracuje se na S/W. 3. Pokud na HDD chceme dlouhodobě uchovat nahrávku a pořídili jsme ji v zakódovaném stavu, doporučuje se ji přepsat do odkódovaného stavu. Klíče na dekodovací kartě se můžou pro danou nahrávku po nějaké době stát neplatné. Taková karta již nahrávku dodatečně neodkóduje. 54 7

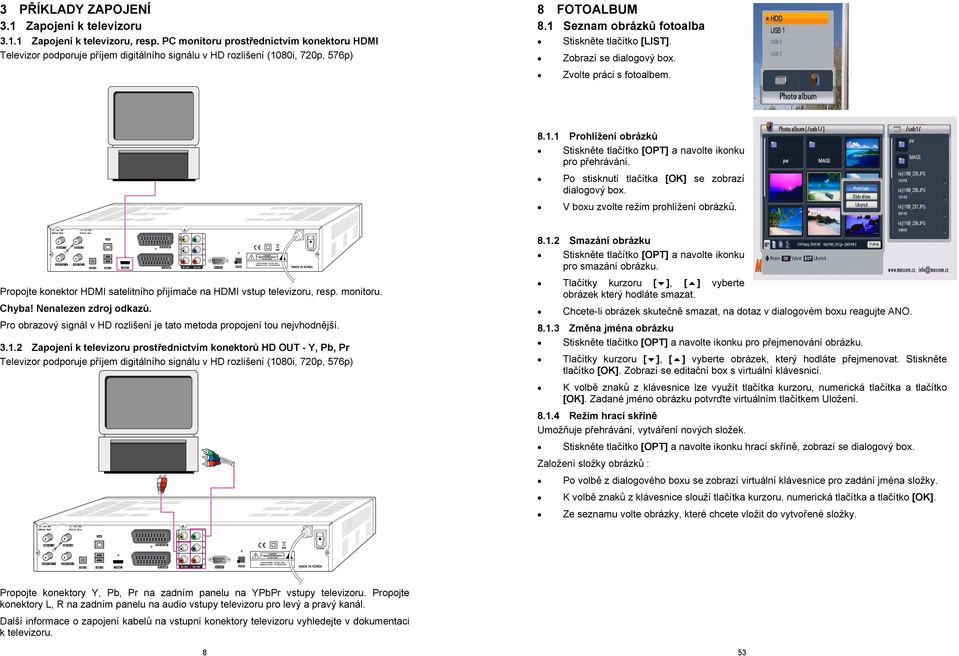

10 3 PŘÍKLADY ZAPOJENÍ 3.1 Zapojení k televizoru Zapojení k televizoru, resp. PC monitoru prostřednictvím konektoru HDMI Televizor podporuje příjem digitálního signálu v HD rozlišení (1080i, 720p, 576p) 8 FOTOALBUM 8.1 Seznam obrázků fotoalba Stiskněte tlačítko [LIST]. Zobrazí se dialogový box. Zvolte práci s fotoalbem Prohlížení obrázků Stiskněte tlačítko [OPT] a navolte ikonku pro přehrávání. Po stisknutí tlačítka [OK] se zobrazí dialogový box. V boxu zvolte režim prohlížení obrázků Smazání obrázku Stiskněte tlačítko [OPT] a navolte ikonku pro smazání obrázku. Propojte konektor HDMI satelitního přijímače na HDMI vstup televizoru, resp. monitoru. Chyba! Nenalezen zdroj odkazů. Pro obrazový signál v HD rozlišení je tato metoda propojení tou nejvhodnější Zapojení k televizoru prostřednictvím konektorů HD OUT - Y, Pb, Pr Televizor podporuje příjem digitálního signálu v HD rozlišení (1080i, 720p, 576p) Tlačítky kurzoru [ ], [ ] vyberte obrázek který hodláte smazat. Chcete-li obrázek skutečně smazat, na dotaz v dialogovém boxu reagujte ANO Změna jména obrázku Stiskněte tlačítko [OPT] a navolte ikonku pro přejmenování obrázku. Tlačítky kurzoru [ ], [ ] vyberte obrázek, který hodláte přejmenovat. Stiskněte tlačítko [OK]. Zobrazí se editační box s virtuální klávesnicí. K volbě znaků z klávesnice lze využít tlačítka kurzoru, numerická tlačítka a tlačítko [OK]. Zadané jméno obrázku potvrďte virtuálním tlačítkem Uložení Režim hrací skříně Umožňuje přehrávání, vytváření nových složek. Stiskněte tlačítko [OPT] a navolte ikonku hrací skříně, zobrazí se dialogový box. Založení složky obrázků : Po volbě z dialogového boxu se zobrazí virtuální klávesnice pro zadání jména složky. K volbě znaků z klávesnice slouží tlačítka kurzoru, numerická tlačítka a tlačítko [OK]. Ze seznamu volte obrázky, které chcete vložit do vytvořené složky. Propojte konektory Y, Pb, Pr na zadním panelu na YPbPr vstupy televizoru. Propojte konektory L, R na zadním panelu na audio vstupy televizoru pro levý a pravý kanál. Další informace o zapojení kabelů na vstupní konektory televizoru vyhledejte v dokumentaci k televizoru. 8 53

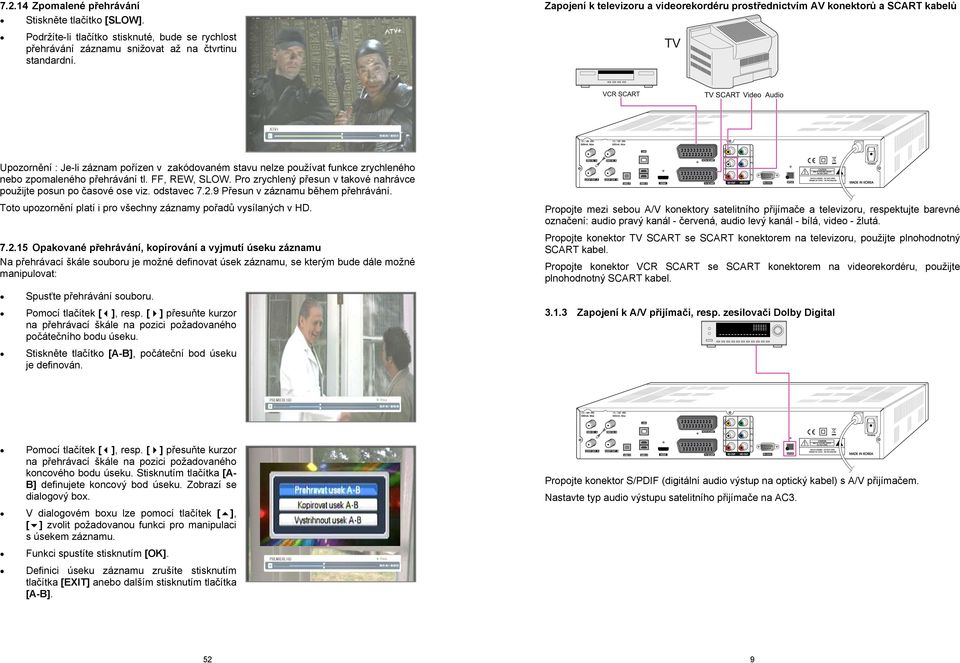

11 Zpomalené přehrávání Stiskněte tlačítko [SLOW]. Podržíte-li tlačítko stisknuté, bude se rychlost přehrávání záznamu snižovat až na čtvrtinu standardní. Zapojení k televizoru a videorekordéru prostřednictvím AV konektorů a SCART kabelů Upozornění : Je-li záznam pořízen v zakódovaném stavu nelze používat funkce zrychleného nebo zpomaleného přehrávání tl. FF, REW, SLOW. Pro zrychlený přesun v takové nahrávce použijte posun po časové ose viz. odstavec Přesun v záznamu během přehrávání. Toto upozornění platí i pro všechny záznamy pořadů vysílaných v HD Opakované přehrávání, kopírování a vyjmutí úseku záznamu Na přehrávací škále souboru je možné definovat úsek záznamu, se kterým bude dále možné manipulovat: Spusťte přehrávání souboru. Pomocí tlačítek [ ], resp. [ ] přesuňte kurzor na přehrávací škále na pozici požadovaného počátečního bodu úseku. Stiskněte tlačítko [A-B], počáteční bod úseku je definován. Propojte mezi sebou A/V konektory satelitního přijímače a televizoru, respektujte barevné označení: audio pravý kanál - červená, audio levý kanál - bílá, video - žlutá. Propojte konektor TV SCART se SCART konektorem na televizoru, použijte plnohodnotný SCART kabel. Propojte konektor VCR SCART se SCART konektorem na videorekordéru, použijte plnohodnotný SCART kabel Zapojení k A/V přijímači, resp. zesilovači Dolby Digital Pomocí tlačítek [ ], resp. [ ] přesuňte kurzor na přehrávací škále na pozici požadovaného koncového bodu úseku. Stisknutím tlačítka [A- B] definujete koncový bod úseku. Zobrazí se dialogový box. V dialogovém boxu lze pomocí tlačítek [ ], [ ] zvolit požadovanou funkci pro manipulaci s úsekem záznamu. Funkci spustíte stisknutím [OK]. Definici úseku záznamu zrušíte stisknutím tlačítka [EXIT] anebo dalším stisknutím tlačítka [A-B]. Propojte konektor S/PDIF (digitální audio výstup na optický kabel) s A/V přijímačem. Nastavte typ audio výstupu satelitního přijímače na AC

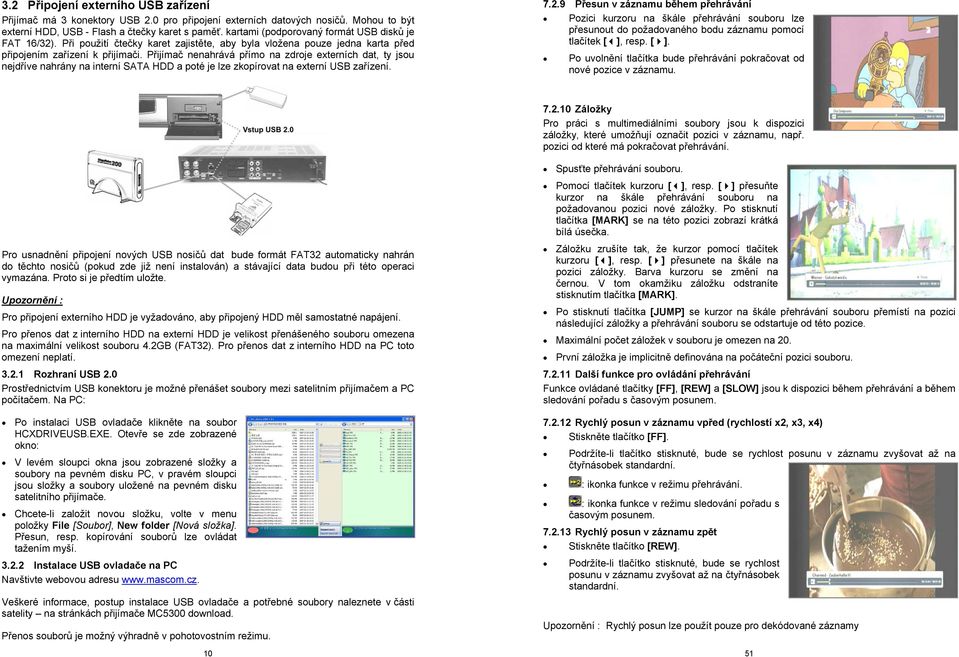

12 3.2 Připojení externího USB zařízení Přijímač má 3 konektory USB 2.0 pro připojení externích datových nosičů. Mohou to být externí HDD, USB - Flash a čtečky karet s paměť. kartami (podporovaný formát USB disků je FAT 16/32). Při použití čtečky karet zajistěte, aby byla vložena pouze jedna karta před připojením zařízení k přijímači. Přijímač nenahrává přímo na zdroje externích dat, ty jsou nejdříve nahrány na interní SATA HDD a poté je lze zkopírovat na externí USB zařízení Přesun v záznamu během přehrávání Pozici kurzoru na škále přehrávání souboru lze přesunout do požadovaného bodu záznamu pomocí tlačítek [ ], resp. [ ]. Po uvolnění tlačítka bude přehrávání pokračovat od nové pozice v záznamu Záložky Pro práci s multimediálními soubory jsou k dispozici záložky, které umožňují označit pozici v záznamu, např. pozici od které má pokračovat přehrávání. Pro usnadnění připojení nových USB nosičů dat bude formát FAT32 automaticky nahrán do těchto nosičů (pokud zde již není instalován) a stávající data budou při této operaci vymazána. Proto si je předtím uložte. Upozornění : Pro připojení externího HDD je vyžadováno, aby připojený HDD měl samostatné napájení. Pro přenos dat z interního HDD na externí HDD je velikost přenášeného souboru omezena na maximální velikost souboru 4.2GB (FAT32). Pro přenos dat z interního HDD na PC toto omezení neplatí Rozhraní USB 2.0 Prostřednictvím USB konektoru je možné přenášet soubory mezi satelitním přijímačem a PC počítačem. Na PC: Po instalaci USB ovladače klikněte na soubor HCXDRIVEUSB.EXE. Otevře se zde zobrazené okno: V levém sloupci okna jsou zobrazené složky a soubory na pevném disku PC, v pravém sloupci jsou složky a soubory uložené na pevném disku satelitního přijímače. Chcete-li založit novou složku, volte v menu položky File [Soubor], New folder [Nová složka]. Přesun, resp. kopírování souborů lze ovládat tažením myší Instalace USB ovladače na PC Navštivte webovou adresu Veškeré informace, postup instalace USB ovladače a potřebné soubory naleznete v části satelity na stránkách přijímače MC5300 download. Přenos souborů je možný výhradně v pohotovostním režimu. 10 Spusťte přehrávání souboru. Pomocí tlačítek kurzoru [ ], resp. [ ] přesuňte kurzor na škále přehrávání souboru na požadovanou pozici nové záložky. Po stisknutí tlačítka [MARK] se na této pozici zobrazí krátká bílá úsečka. Záložku zrušíte tak, že kurzor pomocí tlačítek kurzoru [ ], resp. [ ] přesunete na škále na pozici záložky. Barva kurzoru se změní na černou. V tom okamžiku záložku odstraníte stisknutím tlačítka [MARK]. Po stisknutí tlačítka [JUMP] se kurzor na škále přehrávání souboru přemístí na pozici následující záložky a přehrávání souboru se odstartuje od této pozice. Maximální počet záložek v souboru je omezen na 20. První záložka je implicitně definována na počáteční pozici souboru Další funkce pro ovládání přehrávání Funkce ovládané tlačítky [FF], [REW] a [SLOW] jsou k dispozici během přehrávání a během sledování pořadu s časovým posunem Rychlý posun v záznamu vpřed (rychlostí x2, x3, x4) Stiskněte tlačítko [FF]. Podržíte-li tlačítko stisknuté, bude se rychlost posunu v záznamu zvyšovat až na čtyřnásobek standardní. : ikonka funkce v režimu přehrávání. : ikonka funkce v režimu sledování pořadu s časovým posunem Rychlý posun v záznamu zpět Stiskněte tlačítko [REW]. Podržíte-li tlačítko stisknuté, bude se rychlost posunu v záznamu zvyšovat až na čtyřnásobek standardní. Upozornění : Rychlý posun lze použít pouze pro dekódované záznamy 51

13 7.2.7 Přehrávání a dekódování kódovaného souboru Stiskněte tlačítko [LIST] a otevřete seznam souborů. Požadovaný kódovaný soubor lze v seznamu vybrat pomocí tlačítek [ ], [ ]. Přehrávání souboru spustíte tlačítkem [OK] anebo [PLAY]. Stisknutím tlačítka [REC] v průběhu přehrávání soubor dekódujete. Dekódování lze též provést v režimu Stand-by způsobem popsaným v části Další možnosti seznamu souborů. 3.3 Zapojení k satelitní anténě DOPORUČENÉ ZAPOJENÍ Pro plnou funkci přijímače potřebujete připojit oba tunery na nezávislé zdroje signálu LNB konvertory. Pro tento účel MASCOM dodává LNB konvertory typu TWIN se dvěma nezávislými výstupy signálu. Při použití TWIN konvertoru máte zajištěn neomezený výběr programů pro současné nahrávání dvou programů najednou a nebo pro sledování jednoho a nahrávání jiného programu zároveň Přehrávání souboru {Play} Stiskněte tlačítko [LIST]. Zobrazí se dialogový box. Zvolte práci se seznamem souborů. Vyberte požadovaný soubor ze seznamu pomocí tlačítek [ ], [ ] a stiskněte [OK]. Přehrávání souboru spustíte tlačítkem [OK]. TWIN LNB pro současný příjem dvou družic Astra 19.2 & Astra 23.5 UPOZORNĚNÍ PŘIJÍMAČ JE Z VÝROBY PŘEDNASTAVEN PRO ZAPOJENÍ K ANTÉNĚ S TWIN LNB KONVERTOREM PRO PŘÍJEM PROGRAMŮ Z DRUŽIC ASTRA A MÁ NALADĚNY VŠECHNY AKTUÁLNĚ DOSTUPNÉ ČESKÉ A SLOVENSKÉ PROGRAMY Z ASTRA 23.5 A VOLNÉ PROGRAMY Z ASTRA Práci v seznamu souborů ukončíte tlačítkem [EXIT]. Informace o přehrávání souboru vyvoláte tlačítky kurzoru [ ], resp. [ ] anebo stisknutím některého z tlačítek pro ovládání přehrávání ([PLAY], [FF], [REW], [SLOW]). Stiskněte během přehrávání souboru některé z numerických tlačítek [0] až [9]. Číslo definuje požadovanou pozici kurzoru na škále přehrávání souboru v desítkách %: Například stisknutím tlačítka [9] se pozice kurzoru přemístí na pozici 90% škály přehrávání souboru NÁHRADNÍ VARIANTA Satelitní anténa Náhradní variantou je propojení obou tunerů kabelovou smyčkou tj. propojte konektor LOOP OUT A a DISH IN B. Toto zapojení však má za následek omezení možností souběžného nahrávání a sledování. Zapojte kabel od satelitní antény na konektor DISH IN A a pomocí propojky (krátkého kabelu) propojte LOOP OUT A a DISH IN B

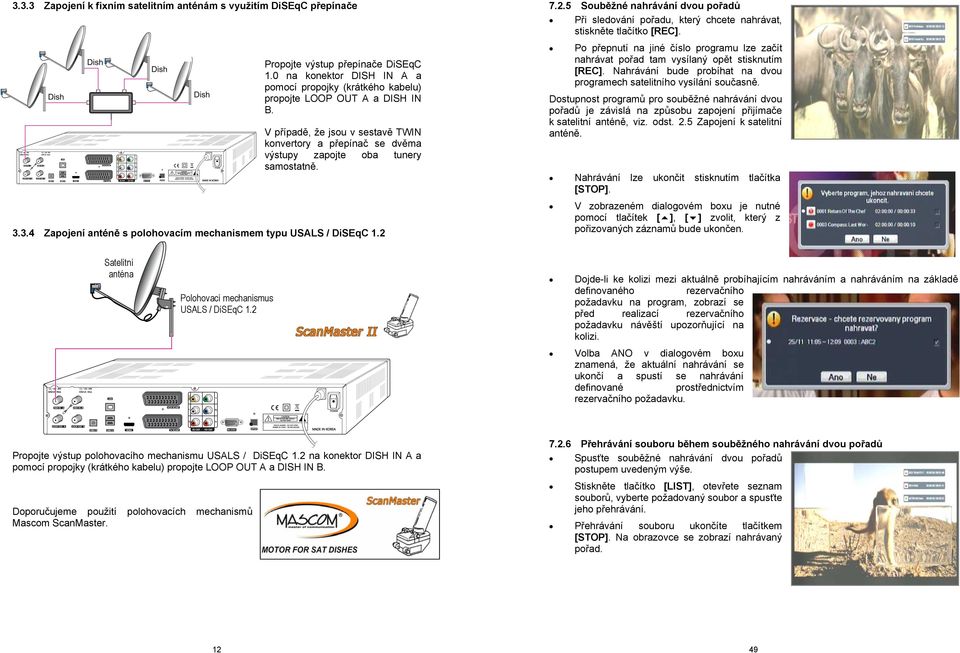

14 3.3.3 Zapojení k fixním satelitním anténám s využitím DiSEqC přepínače Propojte výstup přepínače DiSEqC 1.0 na konektor DISH IN A a pomocí propojky (krátkého kabelu) propojte LOOP OUT A a DISH IN B. V případě, že jsou v sestavě TWIN konvertory a přepínač se dvěma výstupy zapojte oba tunery samostatně Zapojení anténě s polohovacím mechanismem typu USALS / DiSEqC Souběžné nahrávání dvou pořadů Při sledování pořadu, který chcete nahrávat, stiskněte tlačítko [REC]. Po přepnutí na jiné číslo programu lze začít nahrávat pořad tam vysílaný opět stisknutím [REC]. Nahrávání bude probíhat na dvou programech satelitního vysílání současně. Dostupnost programů pro souběžné nahrávání dvou pořadů je závislá na způsobu zapojení přijímače k satelitní anténě, viz. odst. 2.5 Zapojení k satelitní anténě. Nahrávání lze ukončit stisknutím tlačítka [STOP]. V zobrazeném dialogovém boxu je nutné pomocí tlačítek [ ], [ ] zvolit, který z pořizovaných záznamů bude ukončen. Satelitní anténa Polohovací mechanismus USALS / DiSEqC 1.2 Dojde-li ke kolizi mezi aktuálně probíhajícím nahráváním a nahráváním na základě definovaného rezervačního požadavku na program, zobrazí se před realizací rezervačního požadavku návěští upozorňující na kolizi. Volba ANO v dialogovém boxu znamená, že aktuální nahrávání se ukončí a spustí se nahrávání definované prostřednictvím rezervačního požadavku. Propojte výstup polohovacího mechanismu USALS / DiSEqC 1.2 na konektor DISH IN A a pomocí propojky (krátkého kabelu) propojte LOOP OUT A a DISH IN B. Doporučujeme použití polohovacích mechanismů Mascom ScanMaster Přehrávání souboru během souběžného nahrávání dvou pořadů Spusťte souběžné nahrávání dvou pořadů postupem uvedeným výše. Stiskněte tlačítko [LIST], otevřete seznam souborů, vyberte požadovaný soubor a spusťte jeho přehrávání. Přehrávání souboru ukončíte tlačítkem [STOP]. Na obrazovce se zobrazí nahrávaný pořad

15 7.2.1 Time Shift = Sledování pořadu s časovým posunem Funkce Time shift sledování pořadu s časovým posunem automaticky pořizuje dočasně uchovávaný záznam aktuálně sledovaného pořadu. 4 PRÁCE V SOUSTAVĚ MENU 4.1 Navigace Je-li Time shift v menu PVR aktivován, bude funkce trvale zapnutá. Při přepnutí na jiný program je automaticky odstraněn dočasný záznam předchozího programu a spuštěn Time shift na novém programu. Délka záznamu pro Time shift vychází z výchozí délky záznamu nastavené v menu PVR. Funkci lze v tomto režimu deaktivovat pouze spuštěním manuálního nahrávání. Je-li parametr Time shift v PVR menu vypnutý, je možné funkci aktivovat tlačítkem [PAUSE] Nahrávání pořadu Nahrávání aktuálně sledovaného pořadu se spustí stisknutím tlačítka [REC]. Jediná možnost ukončení pořizování záznamu pořadu je stisknutím tlačítka [STOP]. (Např. při přepnutí na jiné číslo programu se nahrávání neukončí.) Délka pořízeného záznamu je dána aktuální hodnotou parametru Výchozí délka záznamu v menu PVR (další informace: MENU PVR kap.5.7). Menu vyvoláte na obrazovku tlačítkem [MENU] dálkového ovládání. Mezi položkami menu se přesouváte tlačítky kurzoru [ ], [ ], [ ], [ ]. Položka menu, na kterou je aktuálně nastavený kurzor, je podsvícená. Do menu nižší úrovně se přemístíte stisknutím tlačítka [OK]. Tlačítkem [EXIT] se lze vrátit do předchozího menu. Stisknutím tlačítka [MENU] ukončíte zobrazení menu a vrátíte se k obrazu vysílání. 4.2 Nápověda Délku záznamu lze během nahrávání manuálně upravit pomocí tlačítek [ ], [ ] v rozmezí od 5 minut do 10 hodin Přehrávání záznamu před ukončením jeho pořizování Nahrávání pořadu spustíte tlačítkem [REC]. Pomocí tlačítka [REW] se následně můžete v záznamu vrátit zpět. Tlačítky [REW], [FF], [ ], [ ] vyhledejte požadované místo v záznamu. Po vyhledání požadované pozice v záznamu odstartujte přehrávání tlačítkem [PLAY]. Záznam se přehraje od vyhledané pozice implicitně do konce Sledování pořadu během nahrávání jiného pořadu Během nahrávání pořadu je možné sledovat jiný pořad vysílaný na jiném programu. Nahrávání spusťte tlačítkem [REC]. Po stisknutí tlačítka [OK] se zobrazí seznam programů. Požadovaný program lze v seznamu vybrat pomocí tlačítek [ ], [ ]. V menu se u spodního okraje obrazovky zobrazuje stručná nápověda, naznačující, která tlačítka dálkového ovládání lze v dané situaci použít a jaký bude mít jejich použití dopad. Dostupnost ostatních programů je závislá na způsobu zapojení přijímače k satelitní anténě, viz. odst. 2.5 Zapojení k satelitní anténě

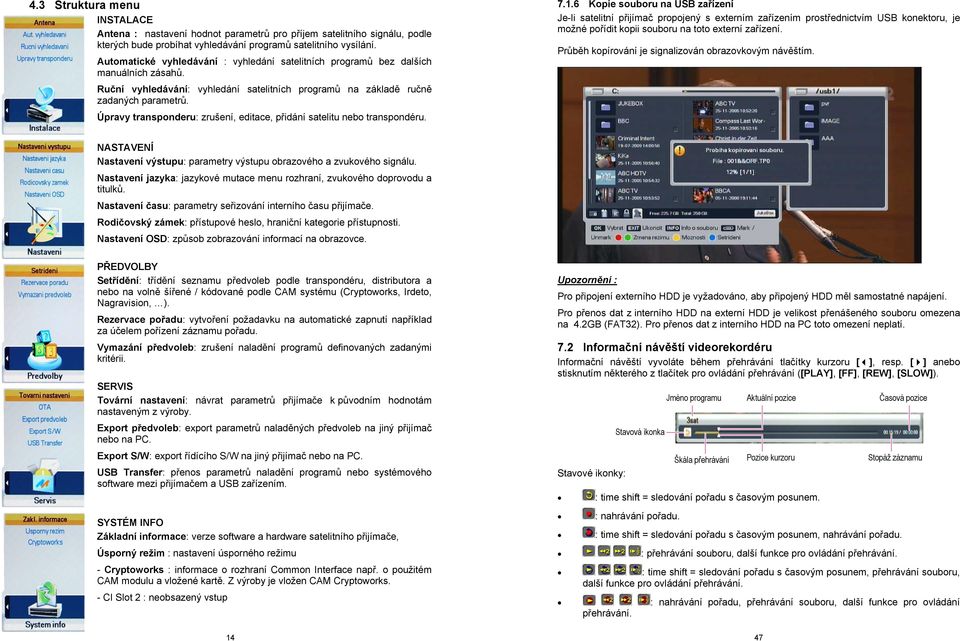

16 4.3 Struktura menu INSTALACE Antena : nastavení hodnot parametrů pro příjem satelitního signálu, podle kterých bude probíhat vyhledávání programů satelitního vysílání. Automatické vyhledávání : vyhledání satelitních programů bez dalších manuálních zásahů. Ruční vyhledávání: vyhledání satelitních programů na základě ručně zadaných parametrů. Úpravy transponderu: zrušení, editace, přidání satelitu nebo transpondéru Kopie souboru na USB zařízení Je-li satelitní přijímač propojený s externím zařízením prostřednictvím USB konektoru, je možné pořídit kopii souboru na toto externí zařízení. Průběh kopírování je signalizován obrazovkovým návěštím. NASTAVENÍ Nastavení výstupu: parametry výstupu obrazového a zvukového signálu. Nastavení jazyka: jazykové mutace menu rozhraní, zvukového doprovodu a titulků. Nastavení času: parametry seřizování interního času přijímače. Rodičovský zámek: přístupové heslo, hraniční kategorie přístupnosti. Nastavení OSD: způsob zobrazování informací na obrazovce. PŘEDVOLBY Setřídění: třídění seznamu předvoleb podle transpondéru, distributora a nebo na volně šířené / kódované podle CAM systému (Cryptoworks, Irdeto, Nagravision, ). Rezervace pořadu: vytvoření požadavku na automatické zapnutí například za účelem pořízení záznamu pořadu. Vymazání předvoleb: zrušení naladění programů definovaných zadanými kritérii. SERVIS Tovární nastavení: návrat parametrů přijímače k původním hodnotám nastaveným z výroby. Export předvoleb: export parametrů naladěných předvoleb na jiný přijímač nebo na PC. Export S/W: export řídícího S/W na jiný přijímač nebo na PC. USB Transfer: přenos parametrů naladění programů nebo systémového software mezi přijímačem a USB zařízením. SYSTÉM INFO Základní informace: verze software a hardware satelitního přijímače, Úsporný režim : nastavení úsporného režimu - Cryptoworks : informace o rozhraní Common Interface např. o použitém CAM modulu a vložené kartě. Z výroby je vložen CAM Cryptoworks. - CI Slot 2 : neobsazený vstup 14 Upozornění : Pro připojení externího HDD je vyžadováno, aby připojený HDD měl samostatné napájení. Pro přenos dat z interního HDD na externí HDD je velikost přenášeného souboru omezena na 4.2GB (FAT32). Pro přenos dat z interního HDD na PC toto omezení neplatí. 7.2 Informační návěští videorekordéru Informační návěští vyvoláte během přehrávání tlačítky kurzoru [ ], resp. [ ] anebo stisknutím některého z tlačítek pro ovládání přehrávání ([PLAY], [FF], [REW], [SLOW]). Stavové ikonky: Stavová ikonka : time shift = sledování pořadu s časovým posunem. : nahrávání pořadu. Jméno programu Škála přehrávání Aktuální pozice Pozice kurzoru : time shift = sledování pořadu s časovým posunem, nahrávání pořadu. : přehrávání souboru, další funkce pro ovládání přehrávání. : time shift = sledování pořadu s časovým posunem, přehrávání souboru, další funkce pro ovládání přehrávání. : nahrávání pořadu, přehrávání souboru, další funkce pro ovládání přehrávání. 47 Časová pozice Stopáž záznamu

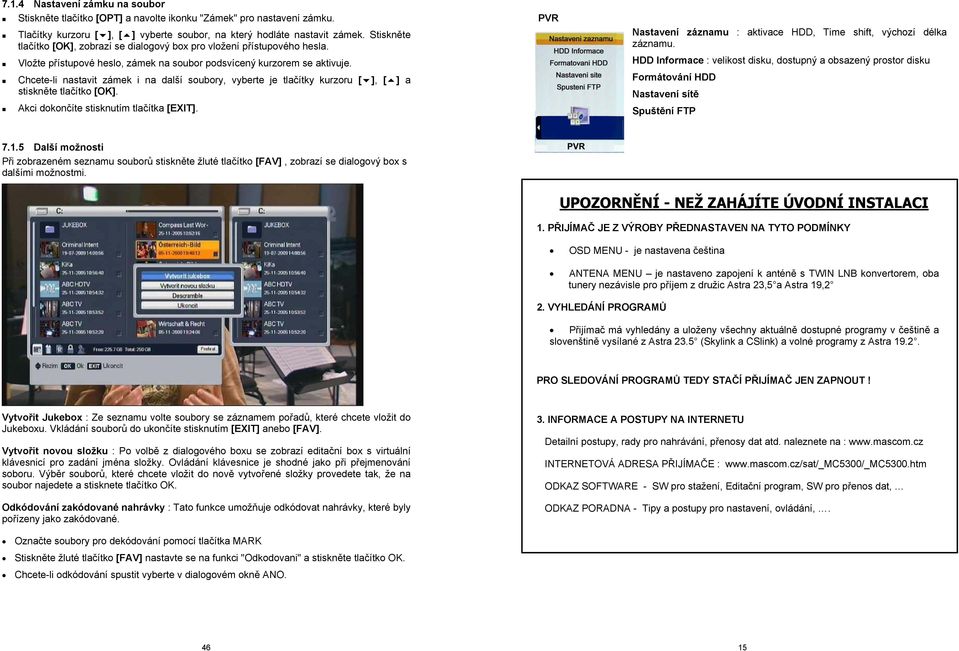

17 7.1.4 Nastavení zámku na soubor Stiskněte tlačítko [OPT] a navolte ikonku "Zámek" pro nastavení zámku. Tlačítky kurzoru [ ], [ ] vyberte soubor, na který hodláte nastavit zámek. Stiskněte tlačítko [OK], zobrazí se dialogový box pro vložení přístupového hesla. Vložte přístupové heslo, zámek na soubor podsvícený kurzorem se aktivuje. Chcete-li nastavit zámek i na další soubory, vyberte je tlačítky kurzoru [ ], [ ] a stiskněte tlačítko [OK]. Akci dokončíte stisknutím tlačítka [EXIT]. PVR Nastavení záznamu : aktivace HDD, Time shift, výchozí délka záznamu. HDD Informace : velikost disku, dostupný a obsazený prostor disku Formátování HDD Nastavení sítě Spuštění FTP Další možnosti Při zobrazeném seznamu souborů stiskněte žluté tlačítko [FAV], zobrazí se dialogový box s dalšími možnostmi. UPOZORNĚNÍ - NEŽ ZAHÁJÍTE ÚVODNÍ INSTALACI 1. PŘIJÍMAČ JE Z VÝROBY PŘEDNASTAVEN NA TYTO PODMÍNKY OSD MENU - je nastavena čeština ANTENA MENU je nastaveno zapojení k anténě s TWIN LNB konvertorem, oba tunery nezávisle pro příjem z družic Astra 23,5 a Astra 19,2 2. VYHLEDÁNÍ PROGRAMŮ Přijímač má vyhledány a uloženy všechny aktuálně dostupné programy v češtině a slovenštině vysílané z Astra 23.5 (Skylink a CSlink) a volné programy z Astra PRO SLEDOVÁNÍ PROGRAMŮ TEDY STAČÍ PŘIJÍMAČ JEN ZAPNOUT! Vytvořit Jukebox : Ze seznamu volte soubory se záznamem pořadů, které chcete vložit do Jukeboxu. Vkládání souborů do ukončíte stisknutím [EXIT] anebo [FAV]. Vytvořit novou složku : Po volbě z dialogového boxu se zobrazí editační box s virtuální klávesnicí pro zadání jména složky. Ovládání klávesnice je shodné jako při přejmenování soboru. Výběr souborů, které chcete vložit do nově vytvořené složky provedete tak, že na soubor najedete a stisknete tlačítko OK. Odkódování zakódované nahrávky : Tato funkce umožňuje odkódovat nahrávky, které byly pořízeny jako zakódované. 3. INFORMACE A POSTUPY NA INTERNETU Detailní postupy, rady pro nahrávání, přenosy dat atd. naleznete na : INTERNETOVÁ ADRESA PŘIJÍMAČE : ODKAZ SOFTWARE - SW pro stažení, Editační program, SW pro přenos dat, ODKAZ PORADNA - Tipy a postupy pro nastavení, ovládání,. Označte soubory pro dekódování pomocí tlačítka MARK Stiskněte žluté tlačítko [FAV] nastavte se na funkci "Odkodovani" a stiskněte tlačítko OK. Chcete-li odkódování spustit vyberte v dialogovém okně ANO

18 5 PRÁCE V SOUSTAVĚ MENU 5.1 Počáteční nastavení parametrů {První instalace} První instalace usnadní nastavení přijímače a vyhledání programů. Stisknutím tlačítka [INFO] vyvoláte zobrazení informací o aktuálně vybraném souboru. Upozornění : Vzhledem k tomu, že přijímače Mascom jsou již z výroby předladěny je první instalace již hotova a menu první instalace se při spuštění přijímače nezobrazí. Průvodce první instalací se však zobrazí vždy po provedení návratu k továrnímu nastavení. 1. Zobrazení informací zrušíte stisknutím tlačítka [EXIT]. Potvrďte, volbu "Čeština" tlačítkem [OK] a přejděte k následujícímu parametru Smazání souboru Stiskněte tlačítko [OPT] a navolte ikonku "Vymazat" pro smazání souboru. Tlačítky kurzoru [ ], [ ] vyberte soubor, který hodláte smazat. 2. Potvrďte "Astra3A/1E+Astra1(Ger)" tlačítkem [OK] a vyčkejte až zmizí návěští Prosím čekejte. Nyní máte v přijímači nainstalovány české a slovenské programy Skylink a CSlink vysílané z družice Astra 3A/1E (23.5 ) a programy z družice Astra 1 (19,2 ). Přijímač je systémově nastaven pro LNB TWIN, oba tunery nezávisle. Programy jsou uloženy v tomto pořadí : nejprve Skylink+CSlink (Astra23.5 ), za nimi ostatní cizojazyčné programy (Astra 19.2 ). Chcete-li nastavit příjem z jiných družic postupujte takto : Pomocí tlačítek [ ], [ ] zvolte z předvoleb družici z níž chcete sledovat programy. Při výběru z nabízených družic bude nainstalován seznam s předdefinovanými programy. Volba "Další vyhledávání" umožňuje navolit družice, které nejsou v předvolbách z výroby. Volbu provedete potvrzením možnosti "Další vyhledávání" pomocí tlačítka [OK]. V instalaci pak pokračujte podle návodu pro vyhledání programů v menu Instalace. Během nastavení se lze vrátit k předchozímu kroku (a změnit nastavení parametru zvolené dříve) tlačítkem [EXIT]. Zbývající kroky první instalace lze přeskočit stisknutím tlačítka [EXIT], po té je však potřeba instalaci dokončit v menu Instalace. Chcete-li soubor skutečně smazat, na dotaz v dialogovém boxu potvrďte ANO. Seznam souborů zavřete stisknutím tlačítka [EXIT] Změna jména souboru Stiskněte tlačítko [OPT] a navolte ikonku pro přejmenování souboru. Tlačítky kurzoru [ ], [ ] vyberte soubor, který hodláte přejmenovat. Stiskněte tlačítko [OK]. Zobrazí se editační box s virtuální klávesnicí. K volbě znaků z klávesnice slouží tlačítka kurzoru, numerická tlačítka a tlačítko [OK]. Ovládání a uložení je stejné jako při přejmenování předvolby kapitola Funkce barevných tlačítek jsou označeny na obrazovce. Akci dokončíte stisknutím tlačítka [EXIT]

19 7 MENU PVR DIGITÁLNÍ VIDEOREKORDÉR 7.1 Seznam souborů Seznam souborů zobrazíte stisknutím tlačítka LIST viz. popis ovladače str 8 / bod MENU INSTALACE Tlačítkem [MENU] vyvoláte hlavní menu. Tlačítky [ ], [ ] nastavíte menu Instalace. Tlačítkem [OK] vyvoláte požadované menu nižší úrovně. Přístup je podmíněn vložením přístupového hesla. Implicitní hodnota přístupového hesla je "0000". Složka souborů Souborů Satelitní anténa {Antena} Mezi položkami menu se lze přesouvat pomocí tlačítek kurzoru [ ], [ ]. Detailní úroveň je dostupná pomocí tlačítek [ ], [ ]. ANTENA Ikony zobrazují provozní režim v němž se PVR videorekordér nachází : Přehrát Vymazat Název Zámek Přesun Přehrávání Vyvolejte seznam nahrávek tl. [LIST] Tlačítky kurzoru [ ], [ ] vyberte uložený soubor a stiskněte [OK]. Stiskněte tlačítko [OK], spustí se přehrávání souboru. Seznam souborů zavřete stisknutím tlačítka [EXIT]. Přehrávání ukončíte tlačítkem [STOP]. 44 Pomocí tlačítek [ ], [ ] vyvoláte v pravém sloupci seznam 32 předdefinovaných satelitů. Vyberte jeden požadovaný satelit a volbu potvrďte tlačítkem[ok]. Podle volby satelitu se aktualizuje zobrazení údajů na obrazovce. Pokud požadovaný satelit v seznamu nenaleznete přejděte na následující řádek SATELIT 17

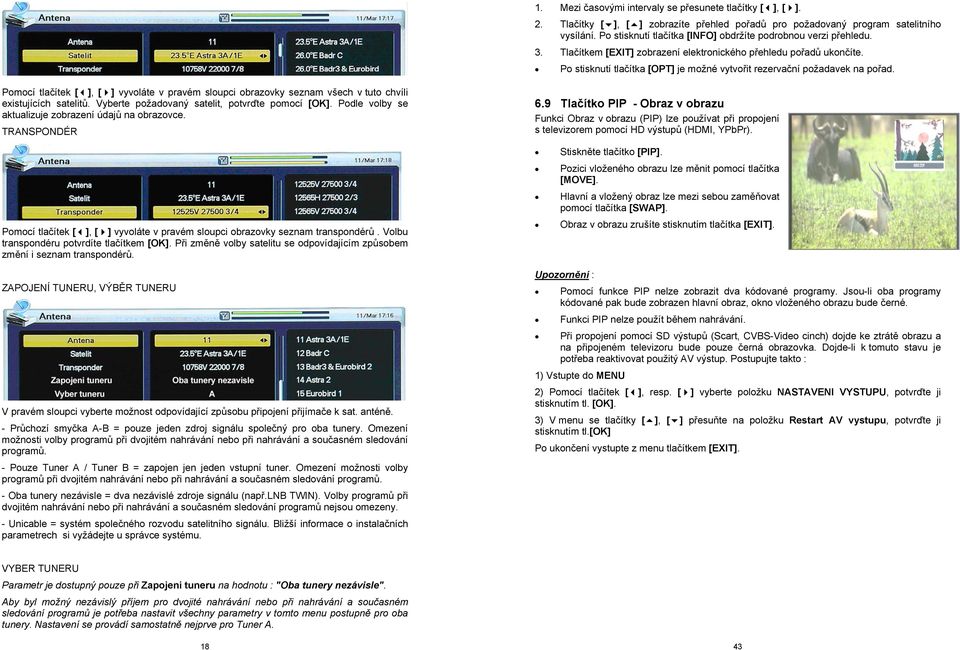

20 1. Mezi časovými intervaly se přesunete tlačítky [ ], [ ]. 2. Tlačítky [ ], [ ] zobrazíte přehled pořadů pro požadovaný program satelitního vysílání. Po stisknutí tlačítka [INFO] obdržíte podrobnou verzi přehledu. 3. Tlačítkem [EXIT] zobrazení elektronického přehledu pořadů ukončíte. Po stisknutí tlačítka [OPT] je možné vytvořit rezervační požadavek na pořad. Pomocí tlačítek [ ], [ ] vyvoláte v pravém sloupci obrazovky seznam všech v tuto chvíli existujících satelitů. Vyberte požadovaný satelit, potvrďte pomocí [OK]. Podle volby se aktualizuje zobrazení údajů na obrazovce. TRANSPONDÉR Pomocí tlačítek [ ], [ ] vyvoláte v pravém sloupci obrazovky seznam transpondérů. Volbu transpondéru potvrdíte tlačítkem [OK]. Při změně volby satelitu se odpovídajícím způsobem změní i seznam transpondérů. ZAPOJENÍ TUNERU, VÝBĚR TUNERU V pravém sloupci vyberte možnost odpovídající způsobu připojení přijímače k sat. anténě. - Průchozí smyčka A-B = pouze jeden zdroj signálu společný pro oba tunery. Omezení možnosti volby programů při dvojitém nahrávání nebo při nahrávání a současném sledování programů. - Pouze Tuner A / Tuner B = zapojen jen jeden vstupní tuner. Omezení možnosti volby programů při dvojitém nahrávání nebo při nahrávání a současném sledování programů. - Oba tunery nezávisle = dva nezávislé zdroje signálu (např.lnb TWIN). Volby programů při dvojitém nahrávání nebo při nahrávání a současném sledování programů nejsou omezeny. - Unicable = systém společného rozvodu satelitního signálu. Bližší informace o instalačních parametrech si vyžádejte u správce systému. 6.9 Tlačítko PIP - Obraz v obrazu Funkci Obraz v obrazu (PIP) lze používat při propojení s televizorem pomocí HD výstupů (HDMI, YPbPr). Stiskněte tlačítko [PIP]. Pozici vloženého obrazu lze měnit pomocí tlačítka [MOVE]. Hlavní a vložený obraz lze mezi sebou zaměňovat pomocí tlačítka [SWAP]. Obraz v obrazu zrušíte stisknutím tlačítka [EXIT]. Upozornění : Pomocí funkce PIP nelze zobrazit dva kódované programy. Jsou-li oba programy kódované pak bude zobrazen hlavní obraz, okno vloženého obrazu bude černé. Funkci PIP nelze použít během nahrávání. Při propojení pomocí SD výstupů (Scart, CVBS-Video cinch) dojde ke ztrátě obrazu a na připojeném televizoru bude pouze černá obrazovka. Dojde-li k tomuto stavu je potřeba reaktivovat použitý AV výstup. Postupujte takto : 1) Vstupte do MENU 2) Pomocí tlačítek [ ], resp. [ ] vyberte položku NASTAVENI VYSTUPU, potvrďte ji stisknutím tl. [OK]. 3) V menu se tlačítky [ ], [ ] přesuňte na položku Restart AV vystupu, potvrďte ji stisknutím tl.[ok] Po ukončení vystupte z menu tlačítkem [EXIT]. VYBER TUNERU Parametr je dostupný pouze při Zapojeni tuneru na hodnotu : "Oba tunery nezávisle". Aby byl možný nezávislý příjem pro dvojité nahrávání nebo při nahrávání a současném sledování programů je potřeba nastavit všechny parametry v tomto menu postupně pro oba tunery. Nastavení se provádí samostatně nejprve pro Tuner A
