1 Návrh na vým nu klimatiza ních za ízení etn technologického ešení 1

2 OBSAH DOKUMENTACE: 1. Technologické ešení návrhu vým ny klimatizací 2. Návrh vým ny klimatizací pro jednotlivé lokality 2

3 1. TECHNOLOGICKÉ EŠENÍ NÁVRHU VÝM NY KLIMATIZACÍ 1.1 Úvod Tato ást dokumentace eší dodávku, instalaci a zprovozn ní za ízení technologického chlazení místností a prostor serveroven v jednotlivých místech pln ní Objednatele (dále v této P íloze. 3 jako SSZ ), tj. v úst edí SSZ a v regionálních a okresních pracovištích SSZ. Podkladem pro vypracování této dokumentace byl technický pr zkum na míst instalace, p i kterém byl zjišt n stávající stav, dále stanoveno, zda je tento stav vyhovující, pop. s uživateli objektu navrženy úpravy nebo dopln ní za ízení. které klimatiza ní jednotky obsahují chladivo R22, jehož použití je p ísn regulováno z vodu vlivu na ozonovou vrstvu. Termíny ukon ení používání R22 v aplikacích pro chladicí a klimatiza ní za ízení jsou pevn dány na evropské úrovni (EU) Na ízením Evropského parlamentu a Rady (ES) 2037/2000 ze dne 29. ervna Toto Na ízení má p ímý ú inek, a proto jej všechny lenské státy EU musí ihned závazn aplikovat. V N mecku reguluje opat ení na ochranu ozónové vrstvy navíc i Na ízení o chemikáliích a ozónové vrstv (ChemOzonSchichtV) ze dne Tato problematika byla d íve sou ástí Na ízení o zákazu FCKW a halon. Aktuální stav použití chladiv obsahujících fluorované skleníkové plyny (mimo jiné R22) upravuje: NA ÍZENÍ EVROPSKÉHO PARLAMENTU A RADY (EU). 517/2014 ze dne 16. dubna

4 1.2 Podmínky provozu navrhovaných za ízení Jelikož se jedná o technologické provozy informa ních technologií (IT), je pot eba zajistit chlazení prostor celoro. Této skute nosti musí být navrhované za ízení vyhovovat a za chto podmínek musí být schopno provozu. Návrhová venkovní teplota vzduchu: zimní -15 C letní +32 C Návrhová vnit ní teplota vzduchu: zima, léto 22 ± 2 C Všechna za ízení musí zajistit bezporuchový chod IT technologie. A to p edevším svojí provozní spolehlivostí. 1.3 Popis navrhovaných za ízení Detailní popis navrhovaných úprav nebo dopln ní za ízení je uveden v dalších kapitolách u jednotlivých p ípad prostor serveroven. Obecn je navrhován systém chladivových split-systém, tedy za ízení s odd lenou ástí kompresorovou a kondenza ní od vnit ní výparníkové ásti. Spojení obou ástí probíhá chladivovým m ným potrubím, izolovaným návlekovými rourovými hadicemi z izola ního materiálu odpovídajícího tomuto ú elu použití (zábrana kondenzace vzdušné vlhkosti na potrubí). ipojení za ízení ke zdroji elektrického proudu je v tšinou navrhováno ze stávajících elektrorozvad, jejichž poloha je popsána v dalším textu. Pokud je pot eba vyrobit a instalovat rozvad nový, je toto specifikováno. Vždy se p edpokládá, že v rozvad i bude instalován nový jistící prvek pot ebné charakteristiky zajiš ující spolehlivý start a chod chladící jednotky. Instalace musí být provedena, stejn jako kabeláž, podle p íslušných edpis a norem a potvrzena záv re nou revizí. 4

5 Odvod kondenzátu od vnit ních výparníkových jednotek je proveden plastovým potrubím (PPR nebo HT) do kanaliza ní soustavy objektu. Pokud je za ízení rozši ováno, je využito stávajících vedení kondenzátu, které se pouze rozší í o napojení nových jednotek. V naprosté tšin p ípad je evakuace kondenzátu podpo ena instalací kondenzátního erpadla, které erpá kondenzát do vyšší polohy, odkud pak odtéká gravita. Venkovní jednotky jsou umíst ny vesm s na konzolách na st nách nebo na plochých st echách. Konkrétní p ípady jsou popsány v dalším textu. Je t eba uvažovat i s antivibra ními podložkami a silentbloky pro zabrán ní p enosu vibrací do stavebních konstrukcí. Vždy je t eba uvažovat s veškerým rozsahem prací, který je pot eba pro bezchybnou a úplnou funkci požadovaných za ízení, a to i když toto není výslovn uvedeno. Jedná se zejména o stavební p ipomoci v souvislosti s realizací tras potrubí a kabel a to v etn následných dot sn ní a uvedení okolí prostupu do p vodního stavu. 5

6 2. NÁVRH VÝM NY KLIMATIZACÍ PRO JEDNOTLIVÉ LOKALITY 1. OSSZ KARVINÁ nást nném provedení od výrobce Daikin. Klimatiza ní jednotka Daikin je o výkonu 4,5 kw. Tato klimatiza ní jednotka Daikin již nevyhovuje stavem a použitím chladiva R22, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 7 kw na p vodní místo jednotky Daikin, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst na fasád ve výklenku objektu. Propojovací potrubí chladiva bude nataženo nové v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do odpadu. Napájení bude realizováno stávající z podružného rozvad e v suterénu budovy. 6

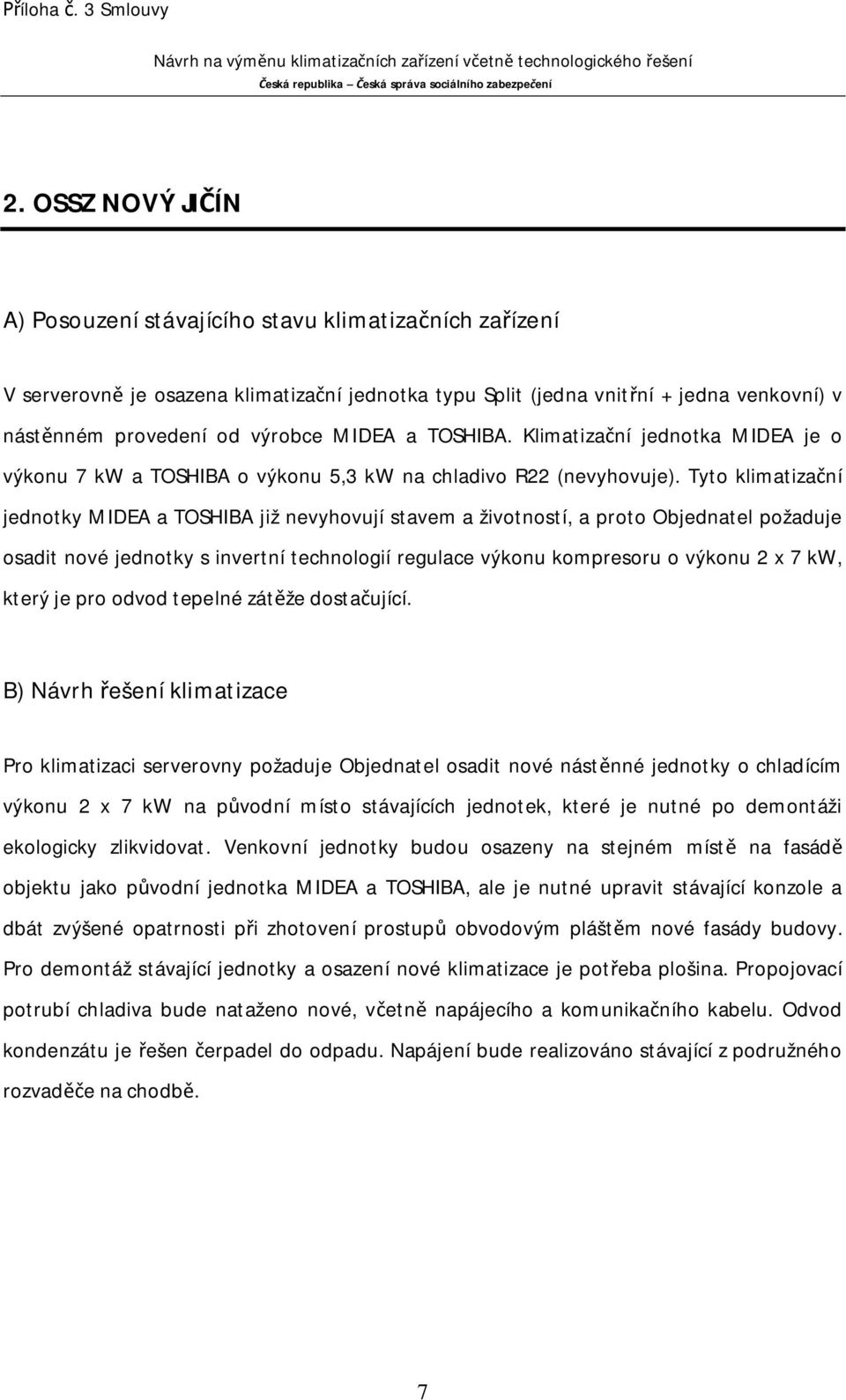

7 2. OSSZ NOVÝ JI ÍN nást nném provedení od výrobce MIDEA a TOSHIBA. Klimatiza ní jednotka MIDEA je o výkonu 7 kw a TOSHIBA o výkonu 5,3 kw na chladivo R22 (nevyhovuje). Tyto klimatiza ní jednotky MIDEA a TOSHIBA již nevyhovují stavem a životností, a proto Objednatel požaduje osadit nové jednotky s invertní technologií regulace výkonu kompresoru o výkonu 2 x 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit nové nást nné jednotky o chladícím výkonu 2 x 7 kw na p vodní místo stávajících jednotek, které je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotky budou osazeny na stejném míst na fasád objektu jako p vodní jednotka MIDEA a TOSHIBA, ale je nutné upravit stávající konzole a dbát zvýšené opatrnosti p i zhotovení prostup obvodovým plášt m nové fasády budovy. Pro demontáž stávající jednotky a osazení nové klimatizace je pot eba plošina. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen erpadel do odpadu. Napájení bude realizováno stávající z podružného rozvad e na chodb. 7

8 3. OSSZ PROST JOV nást nném provedení od výrobce MIDEA. Klimatiza ní jednotka MIDEA je o výkonu 4,5 kw. Tato klimatiza ní jednotka MIDEA již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požadujeme osadit novu nást nnou jednotku o chladícím výkonu 7 kw na p vodní místo jednotky MIDEA, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst na zemi na fasád objektu. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do odpadu. Napájení bude realizováno stávající z podružného rozvad e na chodb. 8

9 4. OSSZ ESKÉ BUD JOVICE V serverovn.m. 317 je osazena klimatiza ní jednotka typu Split (jedna vnit ní + jedna venkovní) v nást nném provedení od výrobce Carrier a MIDEA. Klimatiza ní jednotka Carrier o výkonu 3,6 kw model 38GL12B703EC-40 z roku 1997 je na chladivo R22 a je tedy nutná kompletní vým na za ízení, v etn nového potrubí chladiva z d vodu použití jiných olej. V ostatních serverovnách. m. 220 a 201 jsou klimatiza ní jednotky již na chladivo R410a, ale s ohledem na jejich stá í by byla vhodná v budoucnu také jejich vým na. Pro klimatizaci serverovny.m. 317 požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu minimáln 5,3 kw na p vodní místo jednotky Carrier, kterou je nutné po demontáži ekologicky zlikvidovat z d vodu chladiva R22, obsahujícího regulované plyny. Venkovní jednotka bude osazena na stejném míst v prostoru ploché st echy objektu jako vodní jednotka Carrier, ale je nutné osadit na nové konzole. Propojovací potrubí chladiva bude nataženo nové v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno z podružného rozvad e RS3 na chodb. 9

10 5. OSSZ JIND ICH V HRADEC V serverovn.m. 121/1 je osazena klimatiza ní jednotka typu Split (jedna vnit ní + jedna venkovní) v nást nném provedení od výrobce YORK. Klimatiza ní jednotka YORK o výkonu 2,6 kw nevyhovuje svým chladícím výkonem, a proto Objednatel požaduje vým nu. V serverovn.m. 402 je osazena klimatiza ní jednotka typu Split (jedna vnit ní + jedna venkovní) v nást nném provedení od výrobce Toshiba. Klimatiza ní jednotka Toshiba o výkonu 5 kw nevyhovuje svým chladícím výkonem, a proto Objednatel požaduje vým nu. Pro klimatizaci serverovny.m. 121/1 požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu minimáln 3,5 kw na p vodní místo jednotky YORK, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst v prostoru fasády v zadní ásti objektu, ale je nutné osadit na nové konzole. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno z podružného rozvad e na chodb. Pro klimatizaci serverovny.m. 402 požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu minimáln 7 kw na p vodní místo jednotky Toshiba, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst v prostoru p dy, ale je nutné osadit na nové konzole. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno z podružného rozvad e na chodb. 10

11 6. OSSZ PÍSEK nást nném provedení od výrobce Hitachi. Klimatiza ní jednotka Hitachi je o výkonu 4,5 kw. Tato klimatiza ní jednotka Hitachi již nevyhovuje stavem a použitím chladiva R22, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 5,3 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 5,3 kw na p vodní místo jednotky Hitachi, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst na st eše objektu. Pro instalaci je nutná plošina (je áb). Propojovací potrubí chladiva bude nataženo nové v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen nucen erpadlem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e na chodb. 11

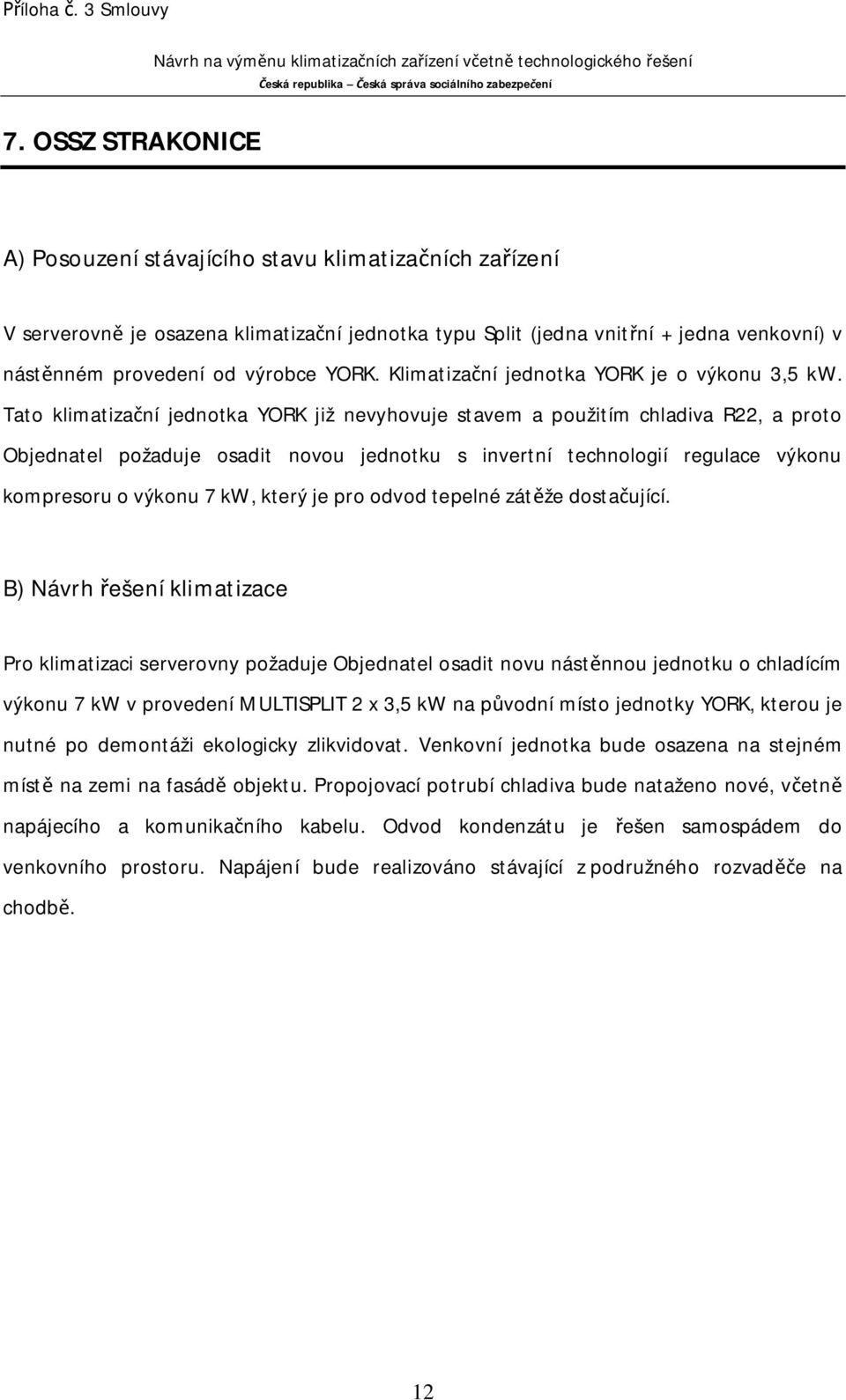

12 7. OSSZ STRAKONICE nást nném provedení od výrobce YORK. Klimatiza ní jednotka YORK je o výkonu 3,5 kw. Tato klimatiza ní jednotka YORK již nevyhovuje stavem a použitím chladiva R22, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 7 kw v provedení MULTISPLIT 2 x 3,5 kw na p vodní místo jednotky YORK, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst na zemi na fasád objektu. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e na chodb. 12

13 8. OSSZ TÁBOR nást nném provedení od výrobce Toshiba. Klimatiza ní jednotka Toshiba je o výkonu 3,5 kw. Tato klimatiza ní jednotka Toshiba již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 5,3 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 5,3 kw na p vodní místo jednotky Toshiba, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na p objektu. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do odpadu (venkovního prostoru). Napájení bude realizováno stávající z podružného rozvad e na chodb. 13

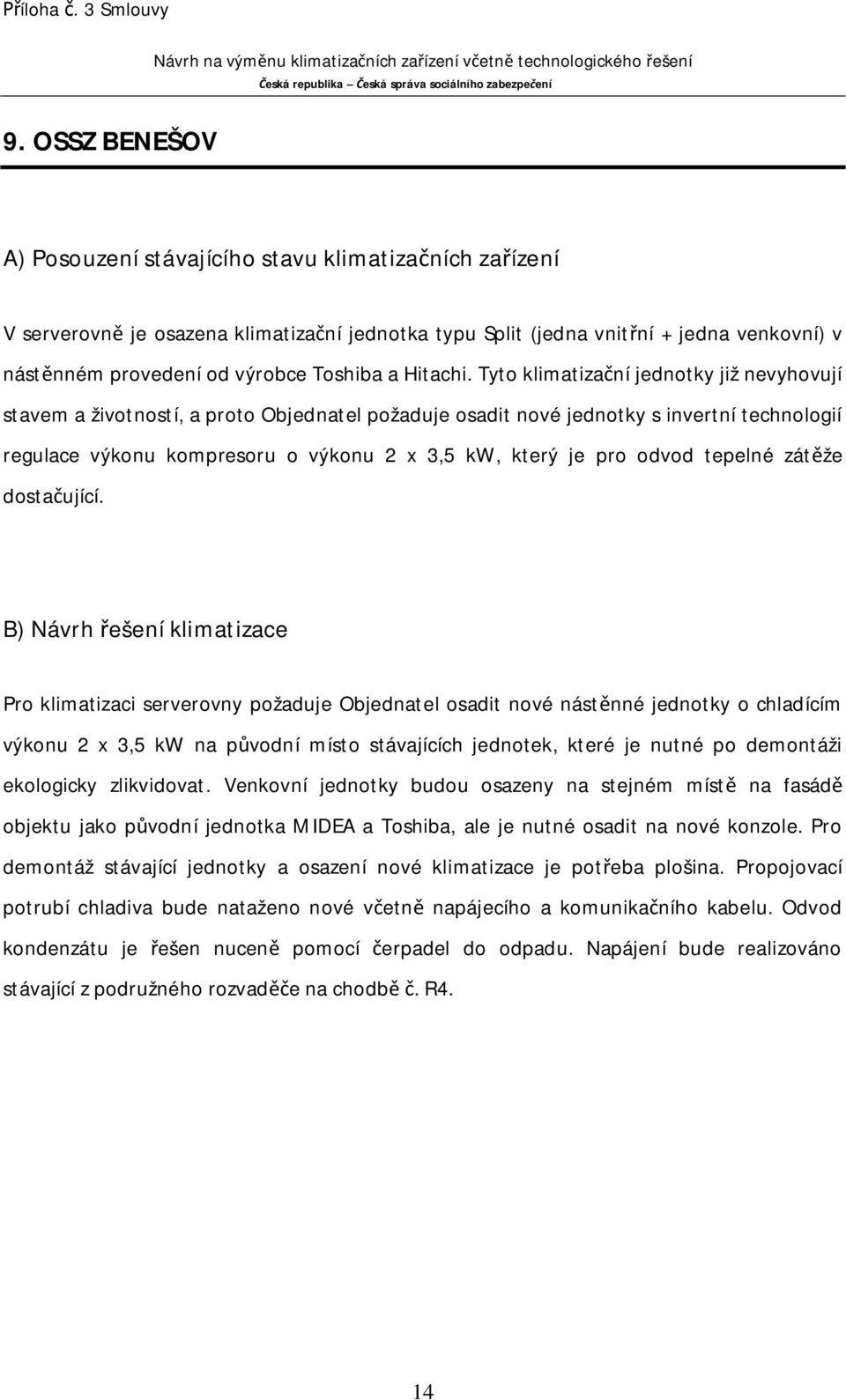

14 9. OSSZ BENEŠOV nást nném provedení od výrobce Toshiba a Hitachi. Tyto klimatiza ní jednotky již nevyhovují stavem a životností, a proto Objednatel požaduje osadit nové jednotky s invertní technologií regulace výkonu kompresoru o výkonu 2 x 3,5 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit nové nást nné jednotky o chladícím výkonu 2 x 3,5 kw na p vodní místo stávajících jednotek, které je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotky budou osazeny na stejném míst na fasád objektu jako p vodní jednotka MIDEA a Toshiba, ale je nutné osadit na nové konzole. Pro demontáž stávající jednotky a osazení nové klimatizace je pot eba plošina. Propojovací potrubí chladiva bude nataženo nové v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen nucen pomocí erpadel do odpadu. Napájení bude realizováno stávající z podružného rozvad e na chodb. R4. 14

15 10. OSSZ KLADNO nást nném provedení od výrobce ACSON. Klimatiza ní jednotka ACSON je o výkonu 3,5 kw. Tato klimatiza ní jednotka ACSON již nevyhovuje stavem a životností (chladivo R22), a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 5,3 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 5,3 kw na p vodní místo jednotky ACSON, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst na st eše objektu. Pro instalaci je nutná plošina (je áb). Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen nucen erpadlem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e na chodb. 15

16 11. OSSZ MLADÁ BOLESLAV nást nném provedení od výrobce Hitachi. Klimatiza ní jednotka Hitachi je o výkonu 3,5 kw. Tato klimatiza ní jednotka Hitachi již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 5,3 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 5,3 kw na p vodní místo jednotky Hitachi, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst na fasád objektu jako vodní jednotka Hitachi, ale je nutné osadit na nové konzole. Propojovací potrubí chladiva bude nataženo nové v etn, napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e na chodb. 16

17 12. OSSZ M LNÍK nást nném provedení od výrobce MIDEA. Klimatiza ní jednotka MIDEA je o výkonu 7 kw. Tato klimatiza ní jednotka MIDEA již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 7 kw na p vodní místo jednotky MIDEA, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst na fasád objektu jako vodní jednotka MIDEA, ale je nutné osadit na nové konzole. Pro instalaci venkovní jednotky je nutný je áb. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e na chodb R4C. 17

18 13. OSSZ RAKOVNÍK nást nném provedení od výrobce Coolstar. Klimatiza ní jednotka Coolstar je o výkonu 5,3 kw. Tato klimatiza ní jednotka Coolstar již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 7 kw na p vodní místo jednotky Coolstar, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst na fasád objektu jako vodní jednotka Coolstar, ale je nutné osadit na nové konzole. Pro instalaci venkovní jednotky je nutný je áb. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e na chodb. 18

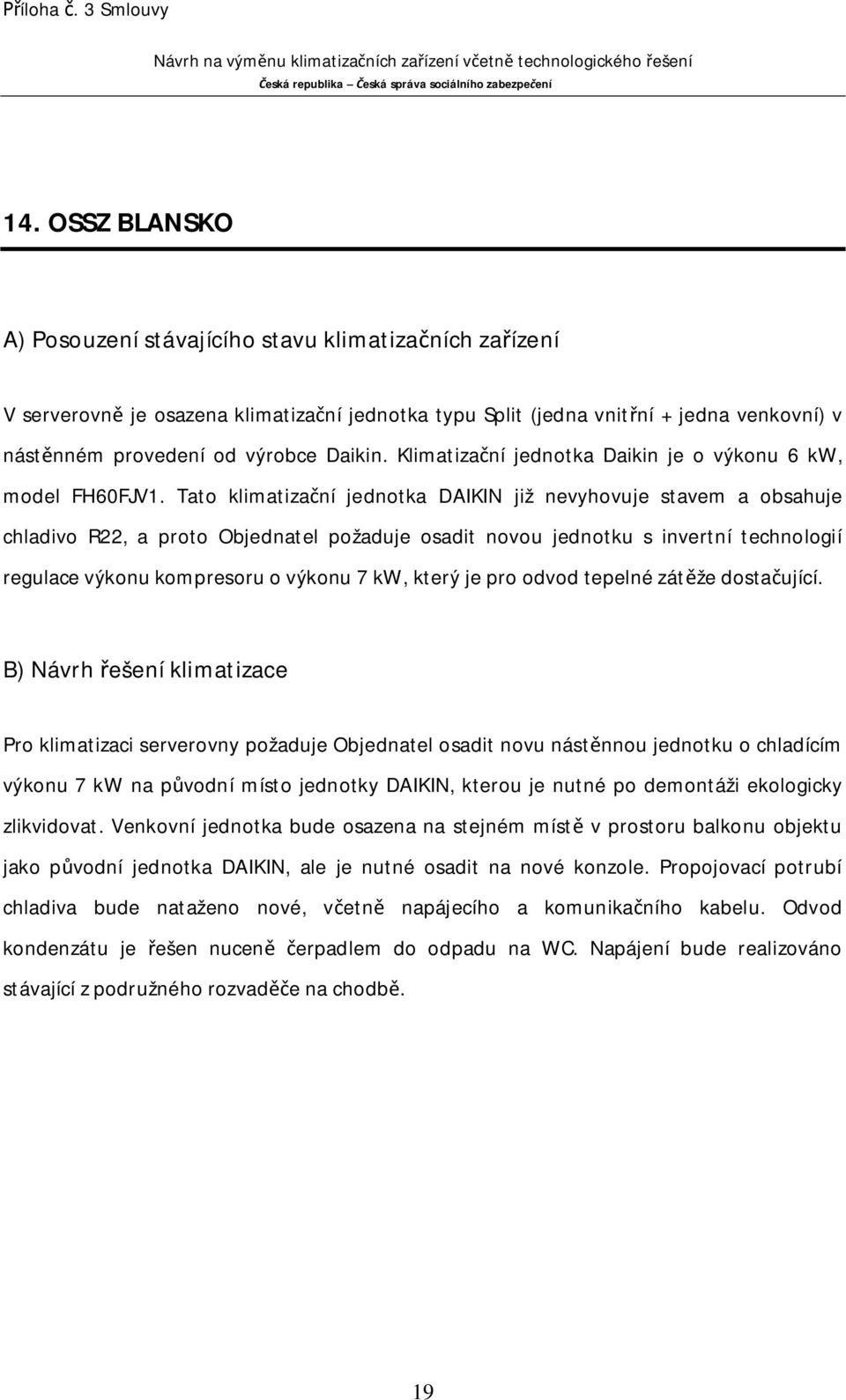

19 14. OSSZ BLANSKO nást nném provedení od výrobce Daikin. Klimatiza ní jednotka Daikin je o výkonu 6 kw, model FH60FJV1. Tato klimatiza ní jednotka DAIKIN již nevyhovuje stavem a obsahuje chladivo R22, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 7 kw na p vodní místo jednotky DAIKIN, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst v prostoru balkonu objektu jako p vodní jednotka DAIKIN, ale je nutné osadit na nové konzole. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen nucen erpadlem do odpadu na WC. Napájení bude realizováno stávající z podružného rozvad e na chodb. 19

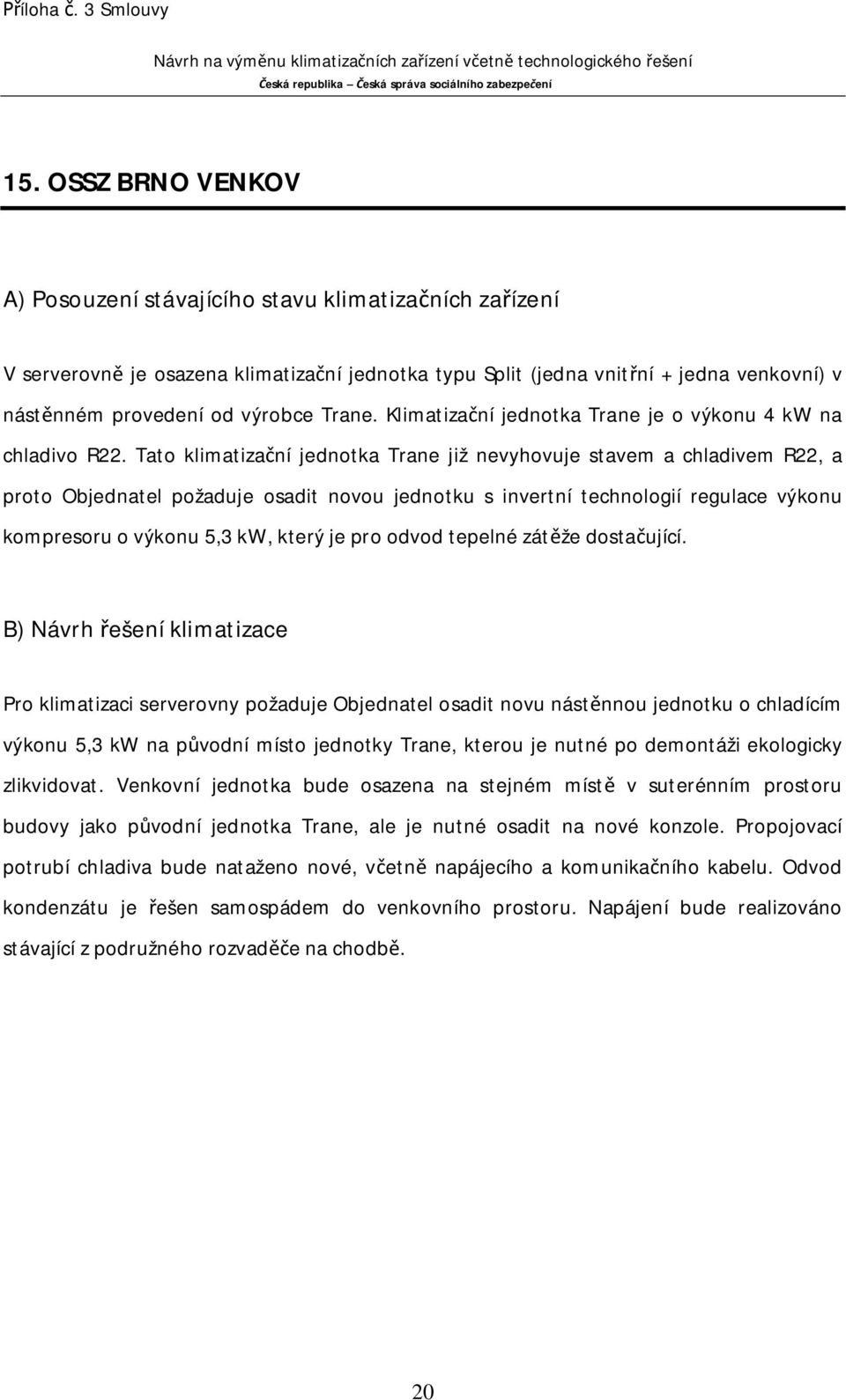

20 15. OSSZ BRNO VENKOV nást nném provedení od výrobce Trane. Klimatiza ní jednotka Trane je o výkonu 4 kw na chladivo R22. Tato klimatiza ní jednotka Trane již nevyhovuje stavem a chladivem R22, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 5,3 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 5,3 kw na p vodní místo jednotky Trane, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst v suterénním prostoru budovy jako p vodní jednotka Trane, ale je nutné osadit na nové konzole. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e na chodb. 20

21 16. OSSZ HAVLÍ V BROD nást nném provedení od výrobce MIDEA a Mitsubishi. Klimatiza ní jednotka MIDEA je o výkonu 7 kw a Mitsubishi o výkonu 4 kw. Tyto klimatiza ní jednotky MIDEA a Mitsubishi již nevyhovují stavem a životností, a proto Objednatel požaduje osadit nové jednotky s invertní technologií regulace výkonu kompresoru o výkonu 2 x 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit nové nást nné jednotky o chladícím výkonu 2 x 7 kw na p vodní místo stávajících jednotek, které je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotky budou osazeny na stejném míst na fasád objektu jako p vodní jednotka MIDEA a Mitsubishi, ale je nutné osadit na nové konzole. Pro demontáž stávající jednotky a osazení nové klimatizace je pot eba plošina. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen nucen pomocí erpadel do odpadu. Napájení bude realizováno stávající z podružného rozvad e na chodb. 21

22 17. OSSZ VYŠKOV nást nném provedení od výrobce DAIKIN. Klimatiza ní jednotka DAIKIN je o výkonu 9 kw, model MA90CJW. Tato klimatiza ní jednotka DAIKIN již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 10 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 10 kw na p vodní místo jednotky DAIKIN, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena v prostoru v traného sv tlíku objektu jako vodní jednotka DAIKIN, ale je nutné osadit na nové konzole. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen nucen do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e na chodb. 22

23 18. OSSZ ZNOJMO nást nném provedení od výrobce Hitachi. Klimatiza ní jednotka Hitachi je o výkonu 7 kw. Tato klimatiza ní jednotka Hitachi již nevyhovuje stavem a obsahuje chladivo R22, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novou nást nnou jednotku o chladícím výkonu 7 kw na p vodní místo jednotky Hitachi, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst v prostoru st echy objektu jako p vodní jednotka Hitachi. Propojovací potrubí chladiva bude nataženo nové, etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen nucen erpadlem do odpadu na WC. Napájení bude realizováno stávající z podružného rozvad e na chodb. 23

24 19. OSSZ Ž ÁR NAD SÁZAVOU nást nném provedení od výrobce MIDEA a Carrier. Klimatiza ní jednotka MIDEA je o výkonu 7 kw a Mitsubishi o výkonu 5 kw. Tyto klimatiza ní jednotky MIDEA a Carrier již nevyhovují stavem a životností, a proto Objednatel požaduje osadit nové jednotky s invertní technologií regulace výkonu kompresoru o výkonu 2 x 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit nové nást nné jednotky o chladícím výkonu 2 x 7 kw na p vodní místo stávajících jednotek, které je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotky budou osazeny na stejném míst na fasád objektu jako p vodní jednotka MIDEA a Carrier, ale je nutné osadit na nové konzole. Pro demontáž stávající jednotky a osazení nové klimatizace je pot eba plošina. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen nucen pomocí erpadel do odpadu. Napájení bude realizováno stávající z podružného rozvad e R1 na chodb v mezipat e. 24

25 20. OSSZ PLZE JIH nást nném provedení od výrobce Toshiba. Klimatiza ní jednotka Toshiba je o výkonu 5,1 kw, model RAS18. Tato klimatiza ní jednotka Toshiba již nevyhovuje stavem, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 7 kw na p vodní místo jednotky Toshiba, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst v prostoru balkonu objektu jako p vodní jednotka Toshiba, ale je nutné osadit na nové konzole. P i instalaci venkovní jednotky je nutná plošina. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen nucen erpadlem do odpadu na WC. Napájení bude realizováno stávající z podružného rozvad e na schodišti. 25

26 21. OSSZ HRADEC KRÁLOVÉ nást nném provedení od výrobce MIDEA a TRANE. Klimatiza ní jednotka MIDEA je o výkonu 7 kw, model MSC-24CRN1 a Trane 5 kw. Tyto klimatiza ní jednotky MIDEA a Trane již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit nové jednotky s invertní technologií regulace výkonu kompresoru o výkonu 2 x 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit nové nást nné jednotky o chladícím výkonu 2 x 7 kw na p vodní místo stávajících jednotek, které je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotky budou osazeny na stejném míst na st eše objektu jako p vodní jednotka MIDEA a Toshiba, ale je nutné osadit na nové konzole. Pro demontáž stávající jednotky a osazení nové klimatizace je pot eba plošina. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Pro vedení m ného potrubí chladiva je nutné využít VZT stoupa ky. Odvod kondenzátu je ešen nucen pomocí erpadel do odpadu. Napájení bude realizováno stávající z podružného rozvad e na chodb. 26

27 22. OSSZ PARDUBICE nást nném provedení od výrobce MIDEA. Klimatiza ní jednotka MIDEA je o výkonu 7 kw, model MSB-24CRN1. Tato klimatiza ní jednotka MIDEA již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 10 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu podstropní jednotku o chladícím výkonu 10 kw na p vodní místo jednotky MIDEA, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na st eše objektu jako p vodní jednotka MIDEA, ale je nutné osadit na nové konzole. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen nucen pomocí erpadla do odpadu. Napájení bude realizováno stávající z podružného rozvad e. 27

28 23. OSSZ RYCHNOV NAD KN ŽNOU nást nném provedení od výrobce MITSUBISCHI. Klimatiza ní jednotka MITSUBISCHI je o výkonu 3,5 kw. Tato klimatiza ní jednotka MITSUBISCHI již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 7 kw na p vodní místo jednotky MITSUBISCHI, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na fasád objektu, ale je nutné osadit na nové konzole. Pro instalaci venkovní jednotky je nutná plošina. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e na chodb. 28

29 24. OSSZ D ÍN nást nném provedení od výrobce MIDEA a Toshiba. Klimatiza ní jednotka MIDEA je o výkonu 7 kw model MSC-24CRN1 a Toshiba RAS 7 kw. Tyto klimatiza ní jednotky MIDEA a Toshiba již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit nové jednotky s invertní technologií regulace výkonu kompresoru o výkonu 2 x 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit nové nást nné jednotky o chladícím výkonu 2 x 7 kw na p vodní místo stávajících jednotek, které je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotky budou osazeny na stejném míst na fasád objektu jako p vodní jednotka MIDEA a Toshiba, ale je nutné osadit na nové konzole. Pro demontáž stávající jednotky a osazení nové klimatizace je pot eba plošina. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen nucen pomocí erpadel do odpadu. Napájení bude realizováno stávající z podružného rozvad e na chodb. 29

30 25. OSSZ CHOMUTOV nást nném provedení od výrobce MIDEA. Klimatiza ní jednotka MIDEA je o výkonu 7 kw, model MSB-24CRN1. Tato klimatiza ní jednotka MIDEA již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 7 kw na p vodní místo jednotky MIDEA, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst v prostoru balkonu objektu jako p vodní jednotka MIDEA, ale je nutné osadit na nové konzole. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e. 30

31 26. OSSZ LIBEREC nást nném provedení od výrobce Mitsubishi o chladícím výkonu 7 kw. Klimatiza ní jednotka Mitsubishi je o výkonu 7 kw. Tato klimatiza ní jednotka je v serverovn pouze jediná a p i jejím výpadku není záloha chlazení, a proto Objednatel požaduje osadit novou záložní jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw. Pro klimatizaci serverovny požaduje Objednatel osadit novu záložní nást nnou jednotku o chladícím výkonu 7 kw. Venkovní jednotka bude osazena v prostoru šachty v zadní ásti budovy na nové konzole. Propojovací potrubí chladiva bude nataženo nové v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e v technické místností. 209, rozvad R2. 31

32 27. OSSZ MOST nást nném provedení od výrobce MIDEA. Klimatiza ní jednotka MIDEA je o výkonu 7 kw, model MSG-30CRN1. Tato klimatiza ní jednotka MIDEA již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 7 kw na p vodní místo jednotky MIDEA, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst na st eše objektu jako vodní jednotka MIDEA, ale je nutné osadit na nové konzole. Pro demontáž stávající jednotky a osazení nové klimatizace je pot eba je áb. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e. 32

33 28. OSSZ TEPLICE nást nném provedení od výrobce MIDEA. Klimatiza ní jednotka MIDEA je o výkonu 7 kw, model MSC-28CRN1. Tato klimatiza ní jednotka MIDEA již nevyhovuje stavem a životností, a proto Objednatel požaduje osadit novou jednotku s invertní technologií regulace výkonu kompresoru o výkonu 7 kw, který je pro odvod tepelné zát že dosta ující. Pro klimatizaci serverovny požaduje Objednatel osadit novu nást nnou jednotku o chladícím výkonu 7 kw na p vodní místo jednotky MIDEA, kterou je nutné po demontáži ekologicky zlikvidovat. Venkovní jednotka bude osazena na stejném míst na fasád objektu jako vodní jednotka MIDEA, ale je nutné osadit na nové konzole. Pro demontáž stávající jednotky a osazení nové klimatizace je pot eba plošina. Propojovací potrubí chladiva bude nataženo nové, v etn napájecího a komunika ního kabelu. Odvod kondenzátu je ešen samospádem do venkovního prostoru. Napájení bude realizováno stávající z podružného rozvad e na chodb. 33

34 29. ÚST EDÍ SSZ Posouzení stávajícího stavu klimatizací serveroven je vypracováno pro klimatizace v budov Objednatele na adrese K ížová 25. V serverovnách jsou osazeny klimatiza ní jednotky od výrobc YORK, MIDEA, HITACHI a RC conditionary. Tyto jednotky v sou asné dob nevyhovují svým chladícím výkonem a použitím chladiva R22. Z tohoto d vodu Objednatel navrhuje osazení nových klimatiza ních jednotek o p íslušných chladících výkonech odpovídajících pot ebám stávající tepelné zát že daných serveroven. Pro klimatizaci daných serveroven navrhuje Objednatel níže specifikované klimatiza ní za ízení, které jsou pro p ehlednost uvedeny v níže specifikované tabulce. Po. Místnost Chladící výkon ís. Budova. Typ klimatizace (kw) ížová Nová klimatizace 1 ížová 25 USV RC Conditionari 7 Podstropní jednotka 10 kw 2 USV RC Conditionari 7 Podstropní jednotka 10 kw 3 ížová MIDEA MSC-18 CRN1 5 Nást nná jednotka 7 kw 4 ížová A MIDEA MSC-18 CRN1 5 Nást nná jednotka 7 kw 5 ížová MIDEA MSC-18 CRN1 5 Nást nná jednotka 7 kw 6 ížová MUB-36HRN1 10,5 Meziracková jednotka 12 kw MUB-36HRN1 10,5 Meziracková jednotka 12 kw YORK HECB 24 7 Podstropní jednotka 10 kw 9 ížová HITACHI RAS+RAC 7 Podstropní jednotka 10 kw 10 ížová HITACHI RAS+ RAC 7 Podstropní jednotka 10 kw 11 ížová MIDEA KF-70GW/Y 11 Podstropní jednotka 10 kw HITACHI RAS+RAC 12 ížová A 5144C+CV 4,5 Nást nná jednotka 7 kw 13 ížová A HITACHI RAS+RAC 4,5 Nást nná jednotka 7 kw

35 14 ížová HITACHI RAS+RAC 7 Nást nná jednotka 7 kw HITACHI UTOPIA RAS 15 ížová AQEL-6 7,9 Podstropní jednotka 10 kw 16 ížová HITACHI RAS+RAC 7 Podstropní jednotka 10 kw 17 ížová A HITACHI UTOPIA 7 Podstropní jednotka 10 kw 18 ížová HITACHI UTOPIA 7 Podstropní jednotka 10 kw 19 ížová HITACHI UTOPIA 7 Podstropní jednotka 10 kw 20 ížová HITACHI SPLIT RAS-07C1 2,1 Nást nná jednotka 5 kw Soubor za ízení - sál výp. Podstropní jednotka 6 x ížová tech. 6 x 10 kw kw 1. Specifikace navrženého ešení klimatizace -.m. USV Stávající jednotky RC Conditionary nevyhovují svojí životností a chladícím výkonem, proto jsou navrženy nové podstropní jednotky o výkonu 4 x 10 kw. Venkovní jednotky budou umíst ny na fasád budovy na konzole. Odvod kondenzátu je zajišt n vždy nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 2. Specifikace navrženého ešení klimatizace -.m. 618 Stávající jednotka MIDEA nevyhovuje svojí životností a chladícím výkonem, proto je navržena nová nást nná jednotka o výkonu 7 kw. Venkovní jednotka bude umíst na na fasád budovy na konzole. Odvod kondenzátu je zajišt n nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 3. Specifikace navrženého ešení klimatizace -.m. 204A Stávající jednotka MIDEA nevyhovuje svojí životností a chladícím výkonem, proto je navržena nová nást nná jednotka o výkonu 7 kw. Venkovní jednotka bude umíst na na fasád budovy na konzole. Odvod kondenzátu je zajišt n nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 35

36 4. Specifikace navrženého ešení klimatizace -.m. 416 Stávající jednotka MIDEA nevyhovuje svojí životností a chladícím výkonem, proto je navržena nová nást nná jednotka o výkonu 7 kw. Venkovní jednotka bude umíst na na fasád budovy na konzole. Odvod kondenzátu je zajišt n nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 5. Specifikace navrženého ešení klimatizace -.m. 231 Z d vodu zm ny technologie IKT použité v SB231 jsou sou asné jednotky MIDEA a YORK o výkonech 2 x 10,5 a 1 x 7 kw nevyhovující svojí životností a chladícím výkonem. Proto jsou navrženy dv nové mezirackové jednotky o výkonu 2 x 12 kw a jednou novou podstropní jednotkou 1 x 10 kw. Venkovní jednotky budou umíst ny na st eše budovy na konzole. Odvod kondenzátu je zajišt n vždy nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 6. Specifikace navrženého ešení klimatizace -.m. 243 Stávající jednotka HITACHI nevyhovuje svojí životností a chladícím výkonem, proto je navržena nová podstropní jednotka o výkonu 10 kw. Venkovní jednotka bude umíst na na fasád budovy na konzole. Odvod kondenzátu je zajišt n nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 7. Specifikace navrženého ešení klimatizace -.m. 228 Stávající jednotka HITACHI nevyhovuje svojí životností a chladícím výkonem, proto je navržena nová podstropní jednotka o výkonu 10 kw. Venkovní jednotka bude umíst na na st eše budovy na konzole. Odvod kondenzátu je zajišt n nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 8. Specifikace navrženého ešení klimatizace -.m

37 Stávající jednotka MIDEA nevyhovuje svojí životností a chladícím výkonem, proto je navržena nová podstropní jednotka o výkonu 10 kw. Venkovní jednotka bude umíst na na st eše budovy na konzole. Odvod kondenzátu je zajišt n nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 9. Specifikace navrženého ešení klimatizace -.m. 204A Stávající jednotky HITACHI o výkonech 4 x 4,5 kw nevyhovují svojí životností a chladícím výkonem, proto jsou navrženy nové nást nné jednotky o výkonu 2 x 7 kw. Venkovní jednotky budou umíst ny na fasád budovy na konzole. Odvod kondenzátu je zajišt n vždy nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 10. Specifikace navrženého ešení klimatizace -.m. 108 Stávající jednotka HITACHI nevyhovuje svojí životností a chladícím výkonem, proto je navržena nová nást nná jednotka o výkonu 7 kw. Venkovní jednotka bude umíst na na st eše budovy na konzole. Odvod kondenzátu je zajišt n nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 11. Specifikace navrženého ešení klimatizace -.m. 243 Stávající jednotka MIDEA nevyhovuje svojí životností a chladícím výkonem, proto je navržena nová podstropní jednotka o výkonu 10 kw. Venkovní jednotka bude umíst na na st eše budovy na konzole. Odvod kondenzátu je zajišt n nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 12. Specifikace navrženého ešení klimatizace -.m. 333 Stávající jednotka HITACHI nevyhovuje svojí životností a chladícím výkonem, proto je navržena nová podstropní jednotka o výkonu 10 kw. Venkovní jednotka bude umíst na na st eše budovy na konzole. Odvod kondenzátu je zajišt n nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 37

38 13. Specifikace navrženého ešení klimatizace -.m. 231A Stávající jednotka HITACHI nevyhovuje svojí životností a chladícím výkonem, proto je navržena nová podstropní jednotka o výkonu 10 kw. Venkovní jednotka bude umíst na na st eše budovy na konzole. Odvod kondenzátu je zajišt n nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 14. Specifikace navrženého ešení klimatizace -.m. 215 Stávající jednotky HITACHI o výkonech 2 x 7 kw a 1 x 2,1 kw nevyhovují svojí životností a chladícím výkonem, proto jsou navrženy nové podstropní a nást nné jednotky o výkonu 2 x 7 kw (podstropní) a 5 kw (nást nná). Venkovní jednotky budou umíst ny na st eše budovy na konzole. Odvod kondenzátu je zajišt n vždy nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 15. Specifikace navrženého ešení klimatizace -.m. 216 Stávající jednotky sálové klimatizace o výkonech 6 x 10 kw nevyhovují svojí životností a chladícím výkonem, proto jsou navrženy nové podstropní jednotky o výkonu 6 x 14 kw. Venkovní jednotky budou umíst ny na st eše budovy na konzole. Odvod kondenzátu je zajišt n vždy nucen pomocí erpadla na kondenzát. Napájení bude realizováno ze stávajícího rozvad e. 38
