SLUNEČNÍ STÍNĚNÍ ICARUS HORIZONTAL

Transkript

1 Pro více informací přejděte na: SLUNEČNÍ STÍNĚNÍ ICARUS HORIZONTAL Důležitost a nepostradatelnost stínící techniky Ve dnešní době je kladen důraz zejména na design a s tím jsou také spojené nové trendy ve výstavbě komerčních i rezidenčních budov. Čím dál oblíbenější jsou velké prosklené plochy. Nicméně čím větší prosklená plocha je, tím více se vnitřního mikroklimatu budovy týkají s tím spojené problémy, jako jsou přehřívání v letních měsících a někdy až oslňující nadměrná míra vnitřního osvětlení. Vnější stínění může razantně redukovat dopad přímých slunečních paprsků na sklo okna a také odstínit tu část nadměrného prosvětlení, která je nežádoucí. KJÓTSKÝ PROTOKOL Na základě Kjótského protokolu a také jiných ujednání o změnách klimatu a snížení emisí v ovzduší se celosvětově usiluje o plošné snížení spotřeby energie. Spousta zemí v Evropě již zavedla nové směrnice také v odvětví stavebnictví za účelem přiblížit se těmto požadavkům. Velmi důležitá složka spotřeby energie v budovách je chlazení. Aplikováním efektivního slunečního stínění nám umožní toto chlazení razantně redukovat nebo dokonce tuto složku úplně odstranit. Návrh stínění Slunce je důležitým primárním zdrojem světelného i tepelného záření. Typ, tvar, rozměry i druh ovládání stínících prvků musí být vždy komplexní a někdy je také i poměrně složitý. Stínění musí být navrženo tak, aby skrz přímé sluneční paprsky nedocházelo k přehřívání během letních měsíců a současně umožnilo co největší tepelné zisky v zimním období. Vedle tepelného záření je také nutné posuzovat míru světelného záření a patřičně ji redukovat, tak, aby nedocházelo k oslňování za účelem dosažení ideálního světelného komfortu a efektivity práce.

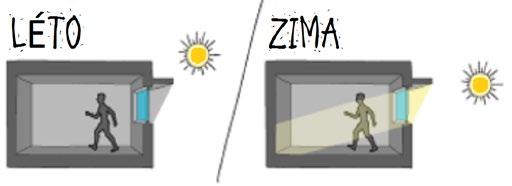

2 Poloha slunce se liší každou hodinu, den ode dne. Rozdílné pozice jsou viditelné na diagramu sluneční dráhy. Tyto diagramy jsou závislé na pozici na zeměkouli, která je určena stupni zemské šířky a délky. Diagramy jsou vždy závislé na slunečním čase (nejvyšší pozice slunce je v poledne 12:00) a musí být přizpůsobena do konkrétní místní časové zóny a zimního nebo letního období. A za pomoci této skutečnosti v kombinaci s orientací elevace může být spočítán přesný úhel stínění ke stanovení rozměru stínícího prvku. Dráha slunce

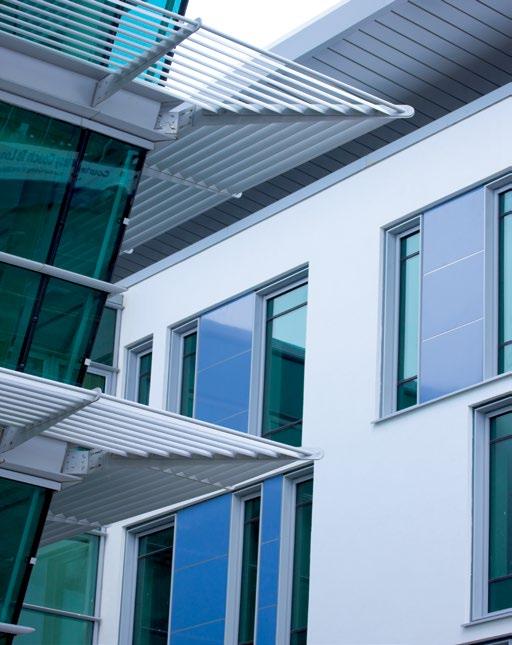

3 ICARUS typy instalací Icarus jedna lamela Icarus více lamel Horizontální slunolam Icarus fixní Icarus Quickfix horizontální lamela Icarus Quickfix vertikální lamela Horizontální slunolam Icarus Quickfix Icarus Movable horizontální lamela Icarus Movable vertikální lamela Icarus Movable Řešení rohu Icarus posuvné panely Speciální projektová řešení na míru

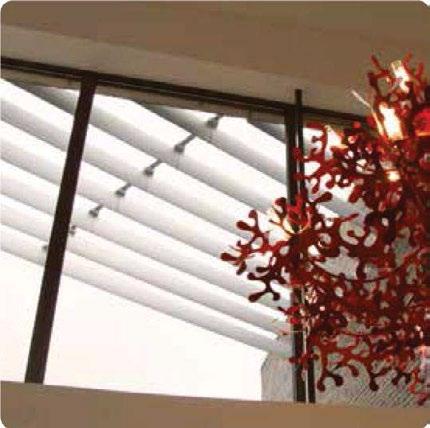

4 Lamely systém Icarus se skládá z lamel z extrudovaného hliníku, které jsou instalovány na pevnou hliníkovou nosnou konstrukci. Instaluje se vertikálně nebo horizontálně k rovině fasády za cílem vytvořit stínění, obklad nebo vizuální bariéru. Icarus Aero aerodynamické lamely v šířkách od 125 mm do 480 mm. Icarus Plaero kombinace aerodynamického tvaru a obdélníkového tvaru v šířkách od 150, 200 a 300 mm. Icarus Plano obdelníkové lamely v šířkách 60, 150, 200 a 300 mm. Jiné tvary a velikosti pouze na poptávku Icarus AERO Icarus PLAERO Icarus PLANO

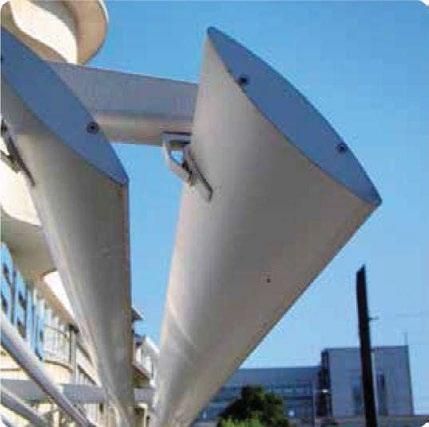

5 Horizntal Icarus QUICKFIX Horizontální systém stínění Icarus Quickfix je unikátní patentovaný stínící systém, který drží jednoduše a diskrétně za pomocí klipů. Konzola Quickfix se skládá z jednoho klipu připojeného k nosnému profilu a z vidlicového profilu spojeného s lamelou pomocí nýtů. Tato dvoudílná konstrukce umožňuje materiálu lamely objemové změny vlivem teploty bez přenosu napětí do nosných profilů. Tento systém také umožňuje vytvoření průběžné linie stínění. Materiál Lamely extrudovaný hliník EN AW-6063 T66 Koncovky slitina AlMg3 Nerezové příslušenství Povrchová úprava Dodává se v eloxu (20 μ) nebo práškově lakovaný (60-80 μ) dle stupnice RAL. Možné jsou následující kombinace: ICA.125, ICA.125, ICA.150, ICA.200, ICA.250, ICA.300, ICA.400, ICL.200 a ICL.400 lze v náklonech 45, 60, 75 nebo 90 Maximální rozteč lamel Maximální doporučená délka lamely pro úhel 45 v závislosti na vyložení. Maximální doporučená délka lamely pro úhel 45 v Zatížení větrem Typ lamely 650 Pa 800 Pa 1250 Pa ICA mm 2060 mm 1780 mm ICA mm 2360 mm 2020 mm ICA mm 2900 mm 2480 mm ICA mm 3150 mm 2700 mm ICA mm 3580 mm 3050 mm ICA mm 4100 mm 3500 mm ICA mm 3600 mm 3120 mm ICL mm 3440 mm 3270 mm ICL mm 3710 mm 3710 mm ICL mm 4150 mm 4150 mm

6

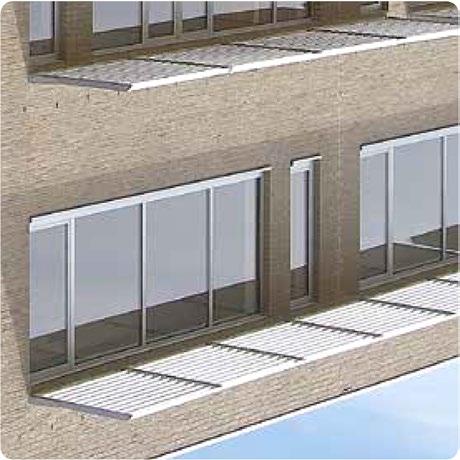

7 Horizntal Icarus kazeta Horizontální systém stínění pomocí lamel umístěných v kazetě mezi vynášecími konzolami. Široký výběr lamel, sklonu, vyložení i tvaru. Kotvení k fasádě lze buď rovnou k podkladu nebo pomocí nožových konzol. Materiál Lamely extrudovaný hliník EN AW-6063 T66 Koncovky slitina AlMg3 Nerezové příslušenství Povrchová úprava Dodává se v eloxu (20 μ) nebo práškově lakovaný (60-80 μ) dle stupnice RAL. Je možné aplikovat jakoukoliv lamelu Icarus. Maximální rozteč lamel Zatížení větrem 650 Pa 800 Pa 1250 Pa Maximální doporučená délka lamely pro úhel 45 v závislosti na vyložení. ICA mm 2270 mm 1960 mm ICA mm 2600 mm 2225 mm ICA mm 3185 mm 2735 mm ICA mm 3460 mm 2970 mm ICA mm 3940 mm 3350 mm ICA mm 4520 mm 3850 mm ICA mm 5260 mm 4470 mm ICA mm 5330 mm 4580 mm ICA mm 6000 mm 6000 mm ICL mm 3515 mm 3320 mm ICL mm 3685 mm 3440 mm ICL mm 4520 mm 3850 mm ICP mm 1490 mm 1270 mm ICP mm 3850 mm 3540 mm ICP.200/ mm 3910 mm 3910 mm ICP.200/ mm 4730 mm 4730 mm ICP mm 4755 mm 4755 mm Pro jiný sklon lamel na vyžádání

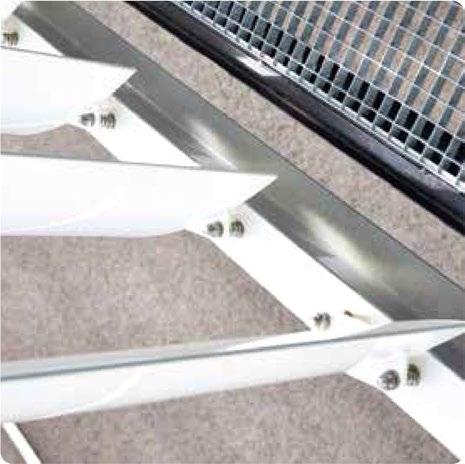

8 Horizontal Icarus fixní Horizontální systém stínění pomocí lamel umístěných mezi bočními profily. Široký výběr lamel, sklonu, vyložení i tvaru. Boční profily jsou kotvený přímo do vynášecí konstrukce. Jedna strana je dotažena a druhá má vůli z důvodu teplotní roztažnosti materiálu. Materiál Lamely extrudovaný hliník EN AW-6063 T66 Koncovky slitina AlMg3 tloušťka je kalkulována na základě funkce, rozměru, hmotnosti a místního větrného zatížení. Nerezové příslušenství Povrchová úprava Dodává se v eloxu (20 μ) nebo práškově lakovaný (60-80 μ) dle stupnice RAL. Je možné aplikovat jakoukoliv lamelu Icarus. Maximální rozteč lamel Zatížení větrem 650 Pa 800 Pa 1250 Pa ICA mm 2270 mm 1960 mm ICA mm 2600 mm 2225 mm ICA mm 3185 mm 2735 mm ICA mm 3460 mm 2970 mm ICA mm 3940 mm 3350 mm ICA mm 4520 mm 3850 mm ICA mm 5260 mm 4470 mm ICA mm 5330 mm 4580 mm ICA mm 6000 mm 6000 mm ICP mm 3850 mm 3540 mm ICP.200/ mm 3910 mm 3910 mm ICP.200/ mm 4730 mm 4730 mm ICP mm 4755 mm 4755 mm Pro jiný sklon lamel na vyžádání Maximální doporučená délka lamely pro úhel 45 v závislosti na vyložení. ICL mm 3515 mm 3320 mm ICL mm 3685 mm 3440 mm ICL mm 4520 mm 3850 mm ICP mm 1490 mm 1270 mm

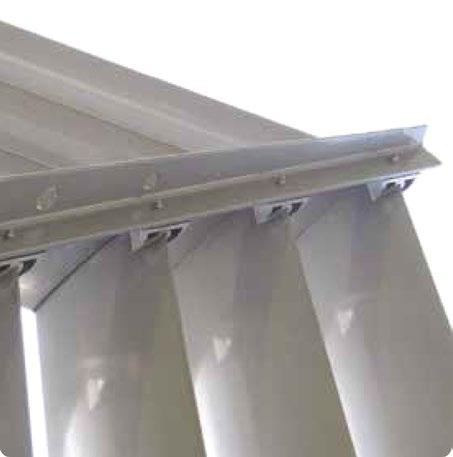

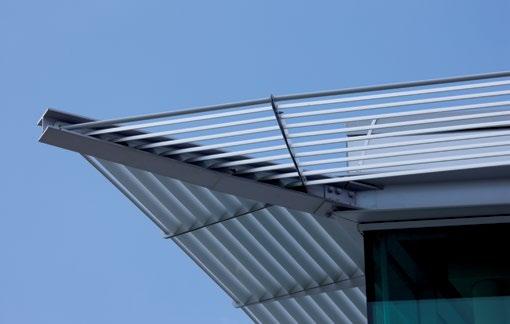

9 Řešení rohu Horizontální systém stínění pomocí lamel umístěných mezi bočními profily. Široký výběr lamel, sklonu, vyložení i tvaru. Boční profily jsou kotvený přímo do vynášecí konstrukce. Jedna strana je dotažena a druhá má vůli z důvodu teplotní roztažnosti materiálu. Icarus kazeta Praha: Brno: Hradec Králové: České Budějovice: Ostrava: Zlín: Velké Meziříčí:
