1 Obslužná technika na stavbě. Aby stavební procesy postupovaly kupředu. Obslužná technika společnosti Wacker Neuson umožňuje, aby veškeré procesy na stavbě fungovaly bez problémů. Všechny přístroje dodržují nejvyšší standardy kvality a přesvědčují svým trvalým výkonem. Za to ručí Wacker Neuson svými podnikovými zásadami, kterými jsou: spolehlivost, důvěryhodnost, kvalita, rychlá reakce, flexibilita a inovace /01/2010/Heidlmair/Print Sta Generátory & osvětlení Optimální obslužná technika na stavbě 1 Topné systémy společnosti Wacker Neuson Firma Wacker Neuson nabízí široký výrobní sortiment topných těles od menších a středně velkých přes zařízení pro vytápění místností až po zařízení pro podlahové a plošné vytápění. Ptejte se. 2. Čerpadla společnosti Wacker Neuson Ponorná čerpadla s třífázovým a střídavým motorem, membránová nebo odstředivá čerpadla na špinavou vodu, čerpadla odpadních vod a odvodňovací čerpadla v sortimentu čerpadel společnosti Wacker Neuson naleznete správné čerpadlo pro každou příležitost. 1 2 Nepřehlédněte prosím: Produktový program koncernu Wacker Neuson zahrnuje přes 300 různých skupin produktů v oblasti Light a Compact Equipment. V oblasti Light Equipment zahrnuje dodavatelský program nejrůznější varianty - vycházející z rozdílných napěťových a kmitočtových soustav, místních předpisů, situace na trhu a možností použití. Ne všechny zde uváděné nebo vyobrazené produkty firmy Wacker Neuson je možné dodávat do všech zemí nebo jsou v nich povolené. Změny v zájmu neustálého dalšího vývoje jsou vyhrazeny. Koncern Wacker Neuson nepřebírá žádnou záruku za správnost a úplnost údajů uváděných v prospektu. Dotisk pouze s písemným povolením koncernu Wacker Neuson, Mnichov. Wacker Neuson SE Všechna práva vyhrazena.

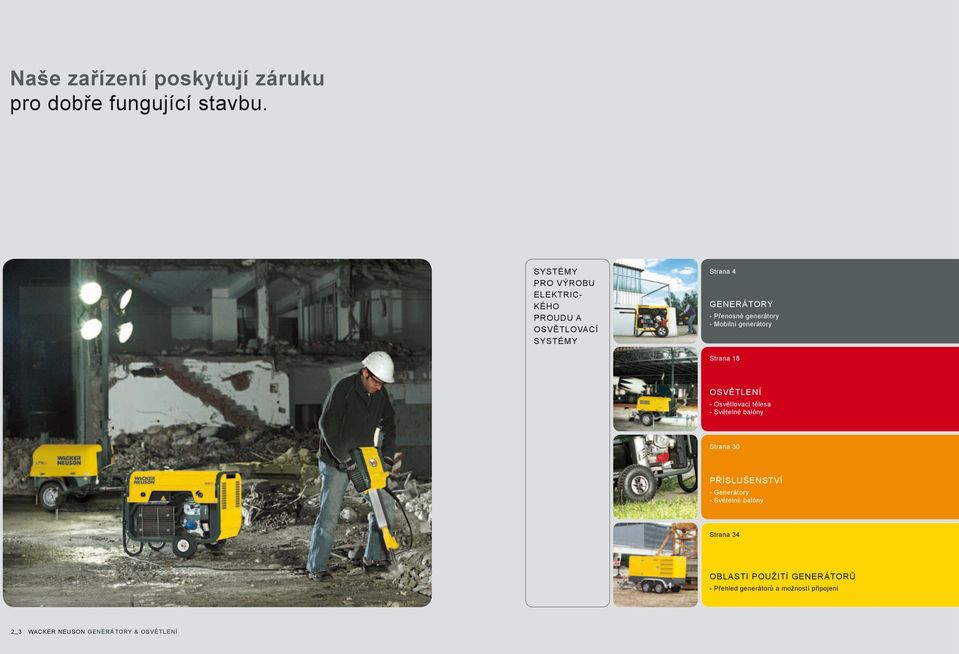

2 Naše zařízení poskytují záruku pro dobře fungující stavbu. SYSTÉMY PRO VÝROBU ELEKTRIC- KÉHO PROUDU A OSVĚTLOVACÍ SYSTÉMY Strana 4 GENERÁTORY - Přenosné generátory - Mobilní generátory Strana 18 OSVĚTLENÍ - Osvětlovací tělesa - Světelné balóny Strana 30 PŘÍSLUŠENSTVÍ - Generátory - Světelné balóny Strana 34 OBLASTI POUŽITÍ GENERÁTORŮ - Přehled generátorů a možností připojení 2_3 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ

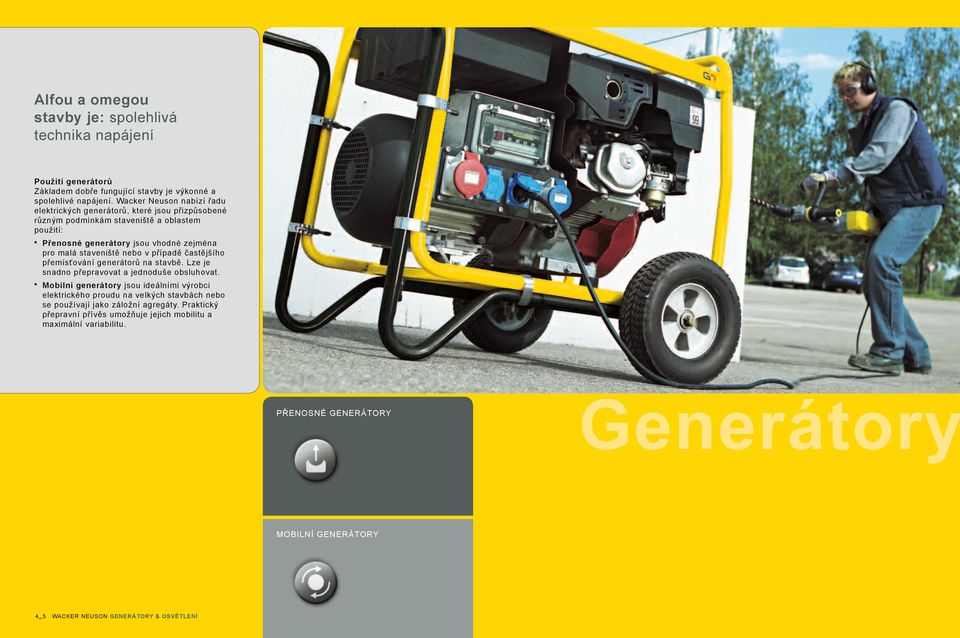

3 Alfou a omegou stavby je: spolehlivá technika napájení Použití generátorů Základem dobře fungující stavby je výkonné a spolehlivé napájení. Wacker Neuson nabízí řadu elektrických generátorů, které jsou přizpůsobené různým podmínkám staveniště a oblastem použití: Přenosné generátory jsou vhodné zejména pro malá staveniště nebo v případě častějšího přemísťování generátorů na stavbě. Lze je snadno přepravovat a jednoduše obsluhovat. Mobilní generátory jsou ideálními výrobci elektrického proudu na velkých stavbách nebo se používají jako záložní agregáty. Praktický přepravní přívěs umožňuje jejich mobilitu a maximální variabilitu. PŘENOSNÉ GENERÁTORY Generátory MOBILNÍ GENERÁTORY 4_5 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ

4 Univerzální použití: úsporné synchronní generátory série GV Praktické přepravní zařízení umožňuje použít GV ještě mnohem univerzálněji. Zařízení lze jednoduše namontovat a může být součástí dodávky jako příslušenství. Přípojné zásuvky: varianta 1: 2 x zásuvka Schuko V, 16 A varianta 2: 1 x zásuvka Schuko V, 16 A + 1 x CEE 400 V, 16 A varianta 3: 1 x zásuvka Schuko V, 16 A + 1 x CEE V, 32 A GV 2500 PŘÍSLUŠENSTVÍ SÉRIE GV naleznete na straně 32. Pro každé použití a každý rozpočtový rámec: - Spolehlivý výkon při dlouhodobém nepřetržitém provozu. - Maximální úspora místa díky kompaktní a nízké konstrukci. - Velmi stabilní a lehký ochranný rám s přídavným ocelovým krytem. Optimální ochrana i v nejobtížnějších podmínkách na stavbě. - Čtyřtaktní motory Honda přesvědčují spolehlivým výkonem, vynikající startovatelností a dlouhou životností. - Velká nádrž pro dlouhodobou práci bez přerušení kvůli doplňování paliva. - Bezpečnostní status odpovídá podmínkám pro odpojení (podle VDE 0100): Protože uzemnění nulového bodu generátoru není nutné, nemohou mezi spotřebičem a generátorem vzniknout žádné uzavřené okruhy nedostatečného proudu (před zem/obsluhu). - Přerušovací spínač zajišťuje zvýšenou provozní bezpečnost proti přetížení a dlouhou životnost. - Ideální pro staveniště, stejně jako pro použití v průmyslu, ke komerčním účelům a v zemědělství. - K dodání v 5 různých provedeních (viz technické údaje). 6_7 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ GENERÁTORY Přenosné generátory

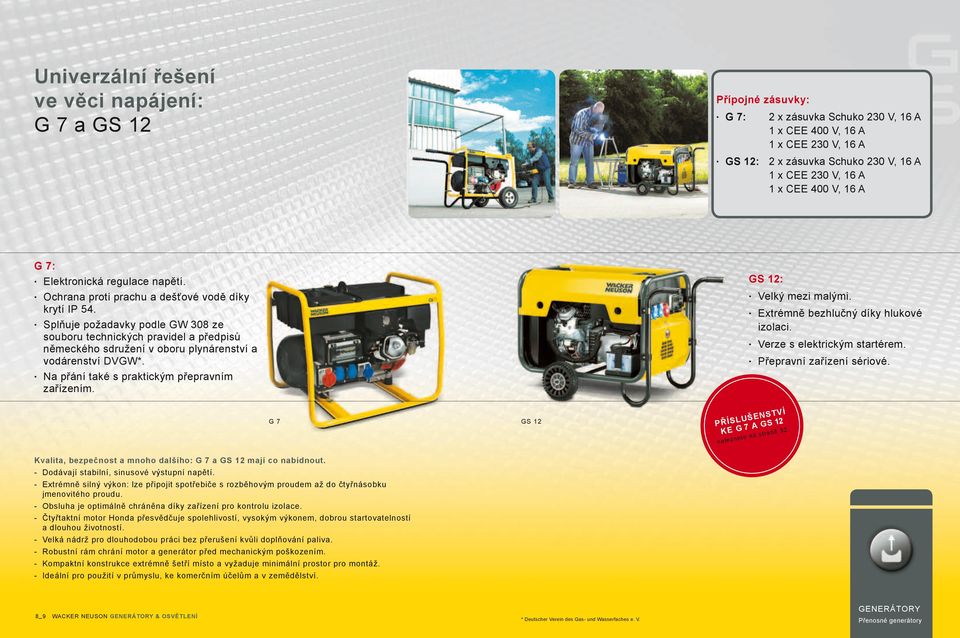

5 Univerzální řešení ve věci napájení: G 7 a GS 12 Přípojné zásuvky: G 7: 2 x zásuvka Schuko V, 16 A 1 x CEE 400 V, 16 A 1 x CEE V, 16 A GS 12: 2 x zásuvka Schuko V, 16 A 1 x CEE V, 16 A 1 x CEE 400 V, 16 A G 7: Elektronická regulace napětí. Ochrana proti prachu a dešťové vodě díky krytí IP 54. Splňuje požadavky podle GW 308 ze souboru technických pravidel a předpisů německého sdružení v oboru plynárenství a vodárenství DVGW*. Na přání také s praktickým přepravním zařízením. GS 12: Velký mezi malými. Extrémně bezhlučný díky hlukové izolaci. Verze s elektrickým startérem. Přepravní zařízení sériové. G 7 GS 12 PŘÍSLUŠENSTVÍ KE G 7 A GS 12 naleznete na straně 32. Kvalita, bezpečnost a mnoho dalšího: G 7 a GS 12 mají co nabídnout. - Dodávají stabilní, sinusové výstupní napětí. - Extrémně silný výkon: lze připojit spotřebiče s rozběhovým proudem až do čtyřnásobku jmenovitého proudu. - Obsluha je optimálně chráněna díky zařízení pro kontrolu izolace. - Čtyřtaktní motor Honda přesvědčuje spolehlivostí, vysokým výkonem, dobrou startovatelností a dlouhou životností. - Velká nádrž pro dlouhodobou práci bez přerušení kvůli doplňování paliva. - Robustní rám chrání motor a generátor před mechanickým poškozením. - Kompaktní konstrukce extrémně šetří místo a vyžaduje minimální prostor pro montáž. - Ideální pro použití v průmyslu, ke komerčním účelům a v zemědělství. 8_9 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ * Deutscher Verein des Gas- und Wasserfaches e. V. GENERÁTORY Přenosné generátory

6 Profesionál v oblasti ochranného napětí: GH 3500 SPECIÁLNÍ GENERÁTOR pro vysokofrekvenční přístroje s napětím 42 V / 200 Hz Přípojné zásuvky: GH 3500: 2 x 42 V, 32 A 1 x 42 V, 63 A Připojitelné přístroje společnosti Wacker Neuson: GH 3500 Elektrické kladivo EH 24/042/200. Různé ponorné vibrátory modelové řady IREN a IRSEN. Různé příložné vibrátory modelové řady AR. Ideální řešení pro připojení přístrojů s napětím 42 V/200 Hz: - Extrémně bezpečné zařízení, neboť výstupní napětí 42 V není pro člověka nebezpečné. - Dlouhodobý dobrý výkon díky kvalitní konstrukci. - Práce s GH 3500 je bezpečná i ve vlhkém prostředí. - Generátor a měnič frekvence a napětí v jednom. - Jednoduchá obsluha: všechny přístroje s napětím 42 V/200 Hz lze jednoduše připojit a přímo obsluhovat. 10_11 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ GENERÁTORY Přenosné generátory

7 Nejvyšší výkon v mobilní formě: pojízdné zařízení pro zásobování elektrickým proudem série G 1 Integrovaný trojcestný ventil umožňuje připojení externí palivové nádrže. Tím dochází k prodloužení doby chodu generátoru a ještě větší nezávislosti. 2 Uzamykatelná dvířka s přístupem k řízení, přímému připojení a všem pojistkám. Výhoda v rámci bezpečnosti v případě chybné obsluhy. 3 Integrovaná zemnicí tyč pro provoz v síti TN. 1 Externí automatika nouzového proudu sleduje veřejnou elektrickou síť a umožňuje, aby generátor automaticky spustil v případě kolísání nebo výpadku proudu. Tím je zajištěno spolehlivé napájení. Automatika nouzového proudu k dodání jako příslušenství. Extrémně mobilní: Přívěs dodávaný jako příslušenství má evropské schválení k provozu na pozemních komunikacích a může převážet generátor rychle a prakticky na každé místo použití G 78 Kompletně vybavené generátory pro spolehlivé napájení. - Hluková izolace: díky tomu extrémně tichý chod. - Optimální spuštění motoru díky oddělenému budicímu vinutí. - Výkonný naftový motor Deutz made in Germany. - Digitální řízení motoru a generátoru pro maximální ochranu a bezpečnost. - Ochrana motoru: funkce alarmu a vypnutí v případě nedostatku paliva nebo při nízkém tlaku oleje a v případě příliš vysoké teploty. - Ochrana generátoru: funkce alarmu a vypnutí v případě sníženého/nadměrného napětí, chybného spuštění, příliš vysokého příkonu, sníženého/nadměrného napětí baterie nebo v případě poruchy dobíjení baterie. - Generátory jsou vybaveny vypínačem baterie, odlučovačem vody z paliva, trojcestným ventilem pro externí palivovou nádrž a zemnicí tyčí s přívodním vedením v délce 1 m. - Senzor tlaku oleje a teploty motoru, který v případě poruchy automaticky vypne zařízení. - Ideální pro staveniště, na kterých hraje velkou roli spolehlivost při napájení, jako např. u osvětlení, jeřábů, míchačů betonové směsi a dopravníků. - Velký odnímatelný kryt pro jednoduché servisní zásahy. - K dodání 5 modelových variant. Přípojné zásuvky: 1 x 1~ zásuvka Schuko V 16 A 1 x 1~ CEE V 16 A 1 x 3~ CEE 400 V 16 A 1 x 3~ CEE 400 V 32 A 1 x 3~ CEE 400 V 63 A Přímé připojení možné Digitální řídicí a obslužný pult zobrazuje přehledně všechny funkce najednou a podává tak rozsáhlé informace o provozním stavu. 5 Praktické odnímatelné závěsné oko pro rychlou připravenost na místě. 6 Integrovaná příprava pro nakládku paletovacími vidlemi pro snadnou přepravu na příslušné místo. 12_13_14 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ GENERÁTORY Mobilní generátory

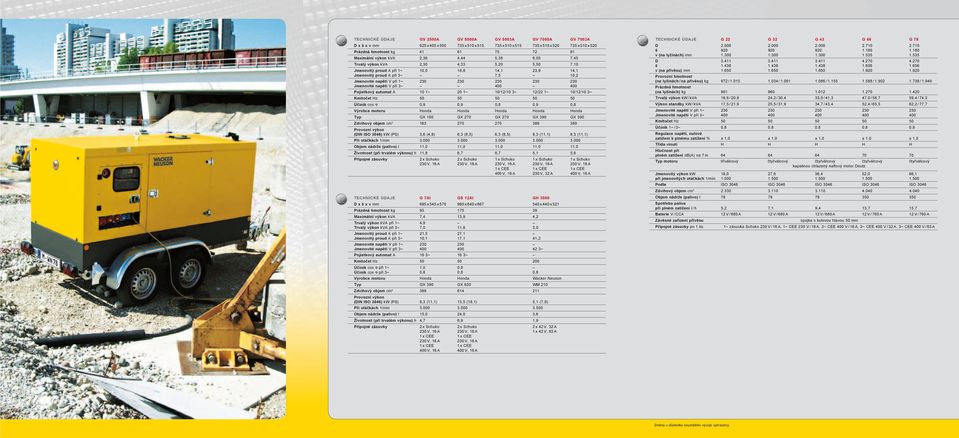

8 TECHNICKÉ ÚDAJE GV 2500A GV 5000A GV 5003A GV 7000A GV 7003A D x š x v mm 625 x 405 x x 510 x x 510 x x 510 x x 510 x 520 Prázdná hmotnost kg Maximální výkon kva 2,36 4,44 5,38 6,05 7,45 Trvalý výkon kva 2,30 4,33 5,20 5,50 7,10 Jmenovitý proud A při 1~ Jmenovitý proud A při 3~ Jmenovité napětí V při 1~ Jmenovité napětí V při 3~ 10,0 18,8 14,1 7, ,9 14,1 10,2 400 Pojistkový automat A 10 1~ 20 1~ 10/12/10 3~ 12/22 1~ 10/12/10 3~ Kmitočet Hz Účiník cos φ 0,9 0,9 0,8 0,9 0,8 Výrobce motoru Honda Honda Honda Honda Honda Typ GX 160 GX 270 GX 270 GX 390 GX 390 Zdvihový objem cm Provozní výkon (DIN ISO 3046) kw (PS) 3,6 (4,8) 6,3 (8,5) 6,3 (8,5) 8,3 (11,1) 8,3 (11,1) Při otáčkách 1/min Objem nádrže (palivo) l 11,0 11,0 11,0 11,0 11,0 Životnost (při trvalém výkonu) h 11,8 6,7 6,7 5,1 5,6 Přípojné zásuvky 2 x Schuko V, 16 A 2 x Schuko V, 16 A 1 x Schuko V, 16 A 1 x CEE 400 V, 16 A 1 x Schuko V, 16 A 1 x CEE V, 32 A TECHNICKÉ ÚDAJE G 7AI GS 12AI GH 3500 D x š x v mm 695 x 545 x x 640 x x 440 x 521 Prázdná hmotnost kg Maximální výkon kva 7,4 13,9 4,2 Trvalý výkon kva při 1~ Trvalý výkon kva při 3~ Jmenovitý proud A při 1~ Jmenovitý proud A při 3~ Jmenovité napětí V při 1~ Jmenovité napětí V při 3~ 4,9 7,0 21,5 10, ,8 27,1 17, ,0 41,2 42 3~ Pojistkový automat A 16 3~ 16 3~ Kmitočet Hz Účiník cos φ při 1~ Účiník cos φ při 3~ 1,0 0,8 0,9 0,8 Výrobce motoru Honda Honda Wacker Neuson Typ GX 390 GX 620 WM 210 Zdvihový objem cm Provozní výkon (DIN ISO 3046) kw (PS) 8,3 (11,1) 13,5 (18,1) 5,1 (7,0) Při otáčkách 1/min Objem nádrže (palivo) l 15,0 24,0 3,6 Životnost (při trvalém výkonu) h 4,7 6,9 1,9 Přípojné zásuvky 2 x Schuko V, 16 A 1 x CEE V, 16 A 1 x CEE 400 V, 16 A 2 x Schuko V, 16 A 1 x CEE V, 16 A 1 x CEE 400 V, 16 A 2 x 42 V, 32 A 1 x 42 V, 63 A 0,8 1 x Schuko V, 16 A 1 x CEE 400 V, 16 A TECHNICKÉ ÚDAJE G 22 G 32 G 43 G 66 G 78 D š v (na lyžinách) mm D š v (na přívěsu) mm Provozní hmotnost (na lyžinách / na přívěsu) kg 972 / / / / / Prázdná hmotnost (na lyžinách) kg Trvalý výkon kw / kva 16,6 / 20,8 24,2 / 30,4 33,0 / 41,3 47,0 / 58,7 59,4 / 74,3 Výkon standby kw / kva 17,5 / 21,9 25,5 / 31,9 34,7 / 43,4 52,4 / 65,5 62,2 / 77,7 Jmenovité napětí V při 1~ Jmenovité napětí V při 3~ Kmitočet Hz Účiník 1~ / 3~ 0,8 0,8 0,8 0,8 0,8 Regulace napětí, nulové zatížení k plnému zatížení % ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 Třída vinutí H H H H H Hlučnost při plném zatížení db(a) na 7 m Typ motoru tříválcový čtyřválcový čtyřválcový čtyřválcový čtyřválcový kapalinou chlazený naftový motor Deutz Jmenovitý výkon kw při jmenovitých otáčkách 1/min 19, , Podle ISO 3046 ISO 3046 ISO 3046 ISO 3046 ISO 3046 Zdvihový objem cm Objem nádrže (palivo) l Spotřeba paliva při plném zatížení l / h 5,2 7,1 9,4 13,7 15,7 Baterie V / CCA 12 V / 680 A 12 V / 680 A 12 V / 680 A 12 V / 760 A 12 V / 760 A Závěsné zařízení přívěsu spojka s kulovou hlavou 50 mm Přípojné zásuvky po 1 ks 1~ zásuvka Schuko V / 16 A, 1~ CEE V / 16 A, 3~ CEE 400 V / 16 A, 3~ CEE 400 V / 32 A, 3~ CEE 400 V / 63 A , , , Změny v důsledku neustálého vývoje vyhrazeny.

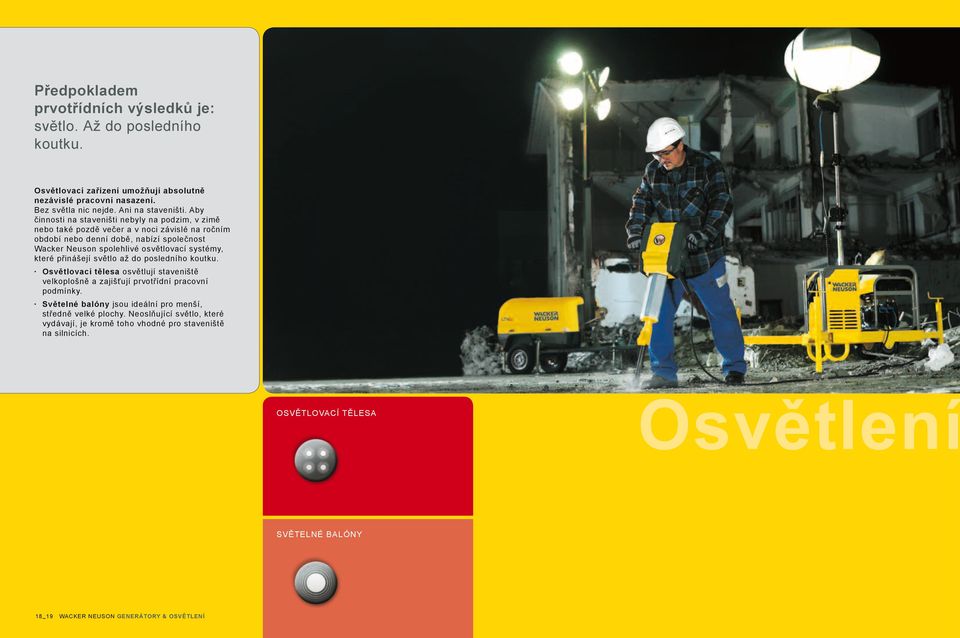

9 Předpokladem prvotřídních výsledků je: světlo. Až do posledního koutku. Osvětlovací zařízení umožňují absolutně nezávislé pracovní nasazení. Bez světla nic nejde. Ani na staveništi. Aby činnosti na staveništi nebyly na podzim, v zimě nebo také pozdě večer a v noci závislé na ročním období nebo denní době, nabízí společnost Wacker Neuson spolehlivé osvětlovací systémy, které přinášejí světlo až do posledního koutku. Osvětlovací tělesa osvětlují staveniště velkoplošně a zajišťují prvotřídní pracovní podmínky. Světelné balóny jsou ideální pro menší, středně velké plochy. Neoslňující světlo, které vydávají, je kromě toho vhodné pro staveniště na silnicích. OSVĚTLOVACÍ TĚLESA Osvětlení SVĚTELNÉ BALÓNY 18_19 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ

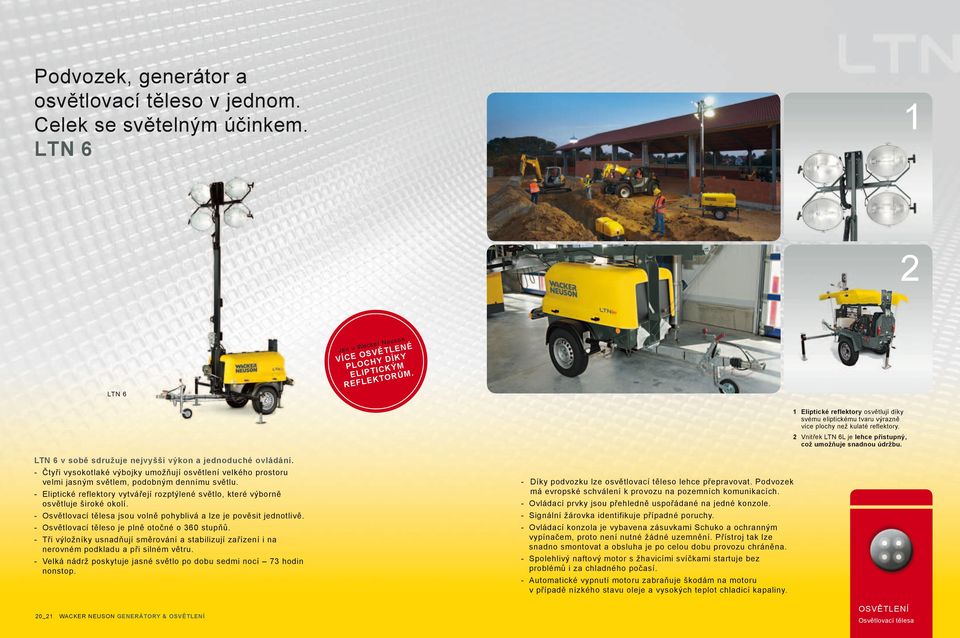

10 Podvozek, generátor a osvětlovací těleso v jednom. Celek se světelným účinkem. LTN LTN 6 Jen u Wacker Neuson: VÍCE OSVĚTLENÉ PLOCHY DÍKY ELIPTICKÝM REFLEKTORŮM. 1 Eliptické reflektory osvětlují díky svému eliptickému tvaru výrazně více plochy než kulaté reflektory. 2 Vnitřek LTN 6L je lehce přístupný, což umožňuje snadnou údržbu. LTN 6 v sobě sdružuje nejvyšší výkon a jednoduché ovládání. - Čtyři vysokotlaké výbojky umožňují osvětlení velkého prostoru velmi jasným světlem, podobným dennímu světlu. - Eliptické reflektory vytvářejí rozptýlené světlo, které výborně osvětluje široké okolí. - Osvětlovací tělesa jsou volně pohyblivá a lze je pověsit jednotlivě. - Osvětlovací těleso je plně otočné o 360 stupňů. - Tři výložníky usnadňují směrování a stabilizují zařízení i na nerovném podkladu a při silném větru. - Velká nádrž poskytuje jasné světlo po dobu sedmi nocí 73 hodin nonstop. - Díky podvozku lze osvětlovací těleso lehce přepravovat. Podvozek má evropské schválení k provozu na pozemních komunikacích. - Ovládací prvky jsou přehledně uspořádané na jedné konzole. - Signální žárovka identifikuje případné poruchy. - Ovládací konzola je vybavena zásuvkami Schuko a ochranným vypínačem, proto není nutné žádné uzemnění. Přístroj tak lze snadno smontovat a obsluha je po celou dobu provozu chráněna. - Spolehlivý naftový motor s žhavicími svíčkami startuje bez problémů i za chladného počasí. - Automatické vypnutí motoru zabraňuje škodám na motoru v případě nízkého stavu oleje a vysokých teplot chladicí kapaliny. 20_21 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ OSVĚTLENÍ Osvětlovací tělesa

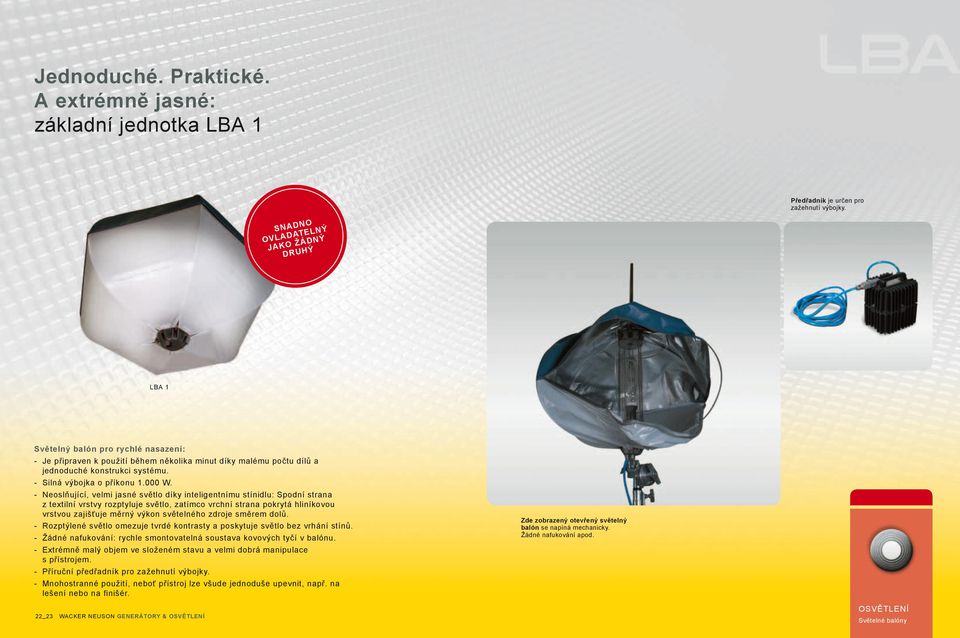

11 Jednoduché. Praktické. A extrémně jasné: základní jednotka LBA 1 SNADNO OVLADATELNÝ JAKO ŽÁDNÝ DRUHÝ Předřadník je určen pro zažehnutí výbojky. LBA 1 Světelný balón pro rychlé nasazení: - Je připraven k použití během několika minut díky malému počtu dílů a jednoduché konstrukci systému. - Silná výbojka o příkonu W. - Neoslňující, velmi jasné světlo díky inteligentnímu stínidlu: Spodní strana z textilní vrstvy rozptyluje světlo, zatímco vrchní strana pokrytá hliníkovou vrstvou zajišťuje měrný výkon světelného zdroje směrem dolů. - Rozptýlené světlo omezuje tvrdé kontrasty a poskytuje světlo bez vrhání stínů. - Žádné nafukování: rychle smontovatelná soustava kovových tyčí v balónu. - Extrémně malý objem ve složeném stavu a velmi dobrá manipulace s přístrojem. - Příruční předřadník pro zažehnutí výbojky. - Mnohostranné použití, neboť přístroj lze všude jednoduše upevnit, např. na lešení nebo na finišér. Zde zobrazený otevřený světelný balón se napíná mechanicky. Žádné nafukování apod. 22_23 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ OSVĚTLENÍ Světelné balóny

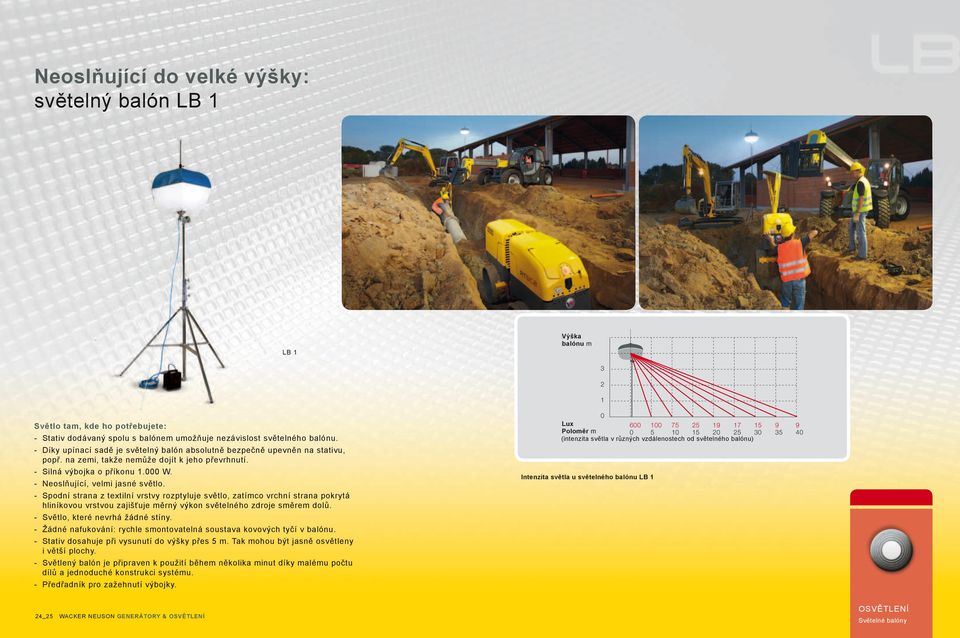

12 Neoslňující do velké výšky: světelný balón LB 1 LB 1 Höhe Výška Balloon balónu m Světlo tam, kde ho potřebujete: - Stativ dodávaný spolu s balónem umožňuje nezávislost světelného balónu. - Díky upínací sadě je světelný balón absolutně bezpečně upevněn na stativu, popř. na zemi, takže nemůže dojít k jeho převrhnutí. - Silná výbojka o příkonu W. - Neoslňující, velmi jasné světlo. - Spodní strana z textilní vrstvy rozptyluje světlo, zatímco vrchní strana pokrytá hliníkovou vrstvou zajišťuje měrný výkon světelného zdroje směrem dolů. - Světlo, které nevrhá žádné stíny. - Žádné nafukování: rychle smontovatelná soustava kovových tyčí v balónu. - Stativ dosahuje při vysunutí do výšky přes 5 m. Tak mohou být jasně osvětleny i větší plochy. - Světlený balón je připraven k použití během několika minut díky malému počtu dílů a jednoduché konstrukci systému. - Předřadník pro zažehnutí výbojky. 0 Lux Radius Poloměr mm (intenzita (Lichtintensität světla im v Abstand různých vzdálenostech zum Light Balloon) od světelného balónu) Intenzita světla u světelného balónu LB 1 24_25 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ OSVĚTLENÍ Světelné balóny

13 Kompletní sada pro použití mobilního osvětlení: LBM 1 Přepravní vozík umožňuje mobilitu světelného balónu a jeho použití na různých místech. SVĚTELNÝ ZDROJ + STATIV + GENERÁTOR + PŘEPRAVNÍ VOZÍK LBM 1 Výkonný generátor společnosti Wacker Neuson s vysokou životností a velkou palivovou nádrží pro dlouhou práci bez přerušení kvůli doplnění paliva. Lze použít kdykoliv a kdekoliv: - Zdroj světla, stativ, generátor a přepravní vozík v jednom. - Neoslňující světlo: Velmi jasné světlo výbojky se rozptyluje díky průsvitnému textilnímu stínidlu ve spodní části balónu a rovnoměrně osvětluje okolí. - Světlo, které nevrhá žádné stíny. - Stabilní základní rám se solidní konstrukcí. - Stativ s praktickou klikou. Celková výška po vysunutí přes 3 m. - Generátor lze v případě potřeby vyměnit a přizpůsobit speciálním požadavkům, např. pro použití přídavných nástrojů. - Rychlá montáž a demontáž díky jednoduché konstrukci. - Stabilní provedení umožňuje použití za všech podmínek. 26_27 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ OSVĚTLENÍ Světelné balóny

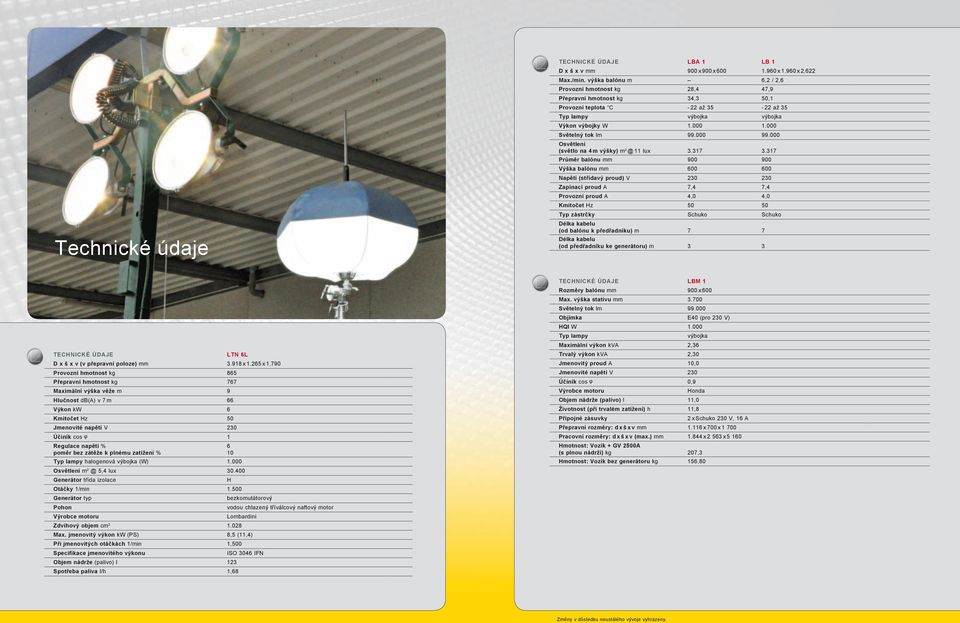

14 Technické údaje TECHNICKÉ ÚDAJE LBA 1 LB 1 D x š x v mm 900 x 900 x x x Max./min. výška balónu m 6,2 / 2,6 Provozní hmotnost kg 28,4 47,9 Přepravní hmotnost kg 34,3 50,1 Provozní teplota C - 22 až až 35 Typ lampy výbojka výbojka Výkon výbojky W Světelný tok lm Osvětlení (světlo na 4 m výšky) m 11 lux Průměr balónu mm Výška balónu mm Napětí (střídavý proud) V Zapínací proud A 7,4 7,4 Provozní proud A 4,0 4,0 Kmitočet Hz Typ zástrčky Schuko Schuko Délka kabelu (od balónu k předřadníku) m 7 7 Délka kabelu (od předřadníku ke generátoru) m 3 3 TECHNICKÉ ÚDAJE LTN 6L D x š x v (v přepravní poloze) mm x x Provozní hmotnost kg 865 Přepravní hmotnost kg 767 Maximální výška věže m 9 Hlučnost db(a) v 7 m 66 Výkon kw 6 Kmitočet Hz 50 Jmenovité napětí V Účiník cos φ 1 Regulace napětí % poměr bez zátěže k plnému zatížení % Typ lampy halogenová výbojka (W) Osvětlení m 5,4 lux Generátor třída izolace H Otáčky 1/min Generátor typ bezkomutátorový Pohon vodou chlazený tříválcový naftový motor Výrobce motoru Lombardini Zdvihový objem cm Max. jmenovitý výkon kw (PS) 8,5 (11,4) Při jmenovitých otáčkách 1/min 1,500 Specifikace jmenovitého výkonu ISO 3046 IFN Objem nádrže (palivo) l 123 Spotřeba paliva l/h 1, TECHNICKÉ ÚDAJE LBM 1 Rozměry balónu mm 900 x 600 Max. výška stativu mm Světelný tok lm Objímka E40 (pro V) HQI W Typ lampy výbojka Maximální výkon kva 2,36 Trvalý výkon kva 2,30 Jmenovitý proud A 10,0 Jmenovité napětí V Účiník cos φ 0,9 Výrobce motoru Honda Objem nádrže (palivo) l 11,0 Životnost (při trvalém zatížení) h 11,8 Přípojné zásuvky 2 x Schuko V, 16 A Přepravní rozměry: d x š x v mm x 700 x Pracovní rozměry: d x š x v (max.) mm x x Hmotnost: Vozík + GV 2500A (s plnou nádrží) kg 207,3 Hmotnost: Vozík bez generátoru kg 156,80 Změny v důsledku neustálého vývoje vyhrazeny.

15 Kvalitní příslušenství společnosti Wacker Neuson kvalita, která se vyplatí Generátory a osvětlovací systémy na stavbě musí především fungovat. A sice extrémně vytrvale, za všech povětrnostních podmínek. Díky kvalitním originálním dílům společnosti Wacker Neuson to pro naše přístroje není žádný problém. Naopak. Přístroje a příslušenství společnosti Wacker Neuson jsou vytvořené pro extra dlouhé použití. PŘÍSLUŠENSTVÍ Příslušenství 30_31 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ

16 Příslušenství pro generátory a osvětlovací systémy Od Wacker Neuson PŘÍSLUŠENSTVÍ PRO PŘENOSNÉ GENERÁTORY GV 2500A GV 5000A GV 5003A GV 7000A GV 7003A G 7AI GS 12AI GH 3500 Přepravní zařízení vč. Jeřábový závěs vč. PŘÍSLUŠENSTVÍ PRO MOBILNÍ GENERÁTORY G 22 G 32 G 43 G 66 G 78 Přívěs s evropským schválením k provozu na pozemních komunikacích Externí automatika nouzového proudu PŘÍSLUŠENSTVÍ PRO SVĚTELNÉ BALÓNY LBA 1 LB 1 LBM 1 Stativ vč. vč. Kloub s kulovou hlavou k dispozici není k dispozici 32_33 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ Příslušenství

17 Téma napájení není pro Wacker Neuson žádným tématem Velký výběr generátorů v produktovém programu společnosti Wacker Neuson nabízí pro jakýkoli účel použití odpovídající napájení. Poháníme tak přístroje pro techniku na úpravu betonu, elektrická kladiva, čerpadla, topidla, osvětlovací systémy a vše, co je spojené s provozem na stavbě. Tím se stáváme absolutně nezávislými na veřejné elektrické síti a díky tomu mohou pracovní procesy postupovat efektivně kupředu. Sdělte nám svá přání ohledně použití zařízení rádi Vám poradíme a vyhledáme odpovídající generátor. OBLASTI POUŽITÍ GENERÁTORŮ Oblasti použití generátorů 34_35 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ

18 Přehled spotřebičů Napětí / kmitočet V / Hz Vstupní proud A Druh Výkon VA GV 2500A GV 5000A GV 7000A GV 5003A GV 7003A G 7AI GS 12AI GH 3500 Napětí / kmitočet V / Hz Vstupní proud A Druh Výkon VA GV 2500A GV 5000A GV 7000A GV 5003A GV 7003A G 7AI GS 12AI GH 3500 TECHNIKA NA ÚPRAVU BETONU PLYNOVÁ/OLEJOVÁ TOPIDLA PRO PROVOZ VENTILÁTORŮ IRFU / 50 2,2-10,0 ind Plynová topidla HGM / HGA / 50 IRSE-FU / 50 3,5-6,0 ind FU 1,5/200W / 50 9,0 ind Olejová topidla HD / HI / HM / 50 FU 1,8/ / 50 5,0 ind FU 4/ / 50 10,0 ind FU 5z 400 / 50 13,2 ind ODVLHČOVAČ VZDUCHU AD / 50 FUE 1 / 50 9,6 ind FUE 2 / 50 13,0 ind OSVĚTLENÍ KTU 2 / 50 13,0 ind FUE 6/042/200W(SC) / 50 9,6-14,8 ind M 1000 / 50 4,5 ind M 2000 / 50 6,5 ind Osvětlovací balón / 50 Halogenové reflektory / 50 ohm Žárovky / 50 ohm M 3000 / 50 10,0 ind AR 36/6/ / 200 9,0 ELEKTRICKÉ NÁŘADÍ IREN / 200 3,5-25,0 IRSEN / 200 3,5-17,3 VYZTUŽOVACÍ TECHNIKA Vrtačky / 50 ind Vrtací kladiva / 50 ind Ruční kotoučové pily / 50 ind Ventilátory / 50 ind RCP 12_16_20_25_32 / 50 5,8-6,8 ind RCE 16_20_25 / 50 5,3-5,8 ind STAVEBNÍ/STOLNÍ KOTOUČOVÉ PILY* KLADIVA EH 6M / 50 7,0 ind EHB 7M / 50 7,0 ind magic / 50 7,5 ind EH 23/ / 50 10,8 ind EH 22/ / 50 6,9 ind ČERPADLA NA SVĚTELNÝ PROUD (1~) 400 W / 50 ind. 600 plné zatížení / start Jednofázové pily (1~) BTA 90 / BTA 90 / ATU 450 / ABK / ABH 400 / Třífázové pily (3~) BTA / ATU / ABK / ABH / ABK / ABH / ABK / ABH / W / 50 ind. 670 plné zatížení / start 750 W / 50 ind plné zatížení / start ELEKTRICKÉ SVAŘOVACÍ PŘÍSTROJE ČERPADLA S TŘÍFÁZOVÝM MOTOREM (3~) W 400 / 50 ind plné zatížení / start Do elektrody Ø 2,50 mm / 50 ind Do elektrody Ø 3,25 mm / 50 ind Do elektrody Ø 3,25 mm 400 / 50 ind < 3 < 4 < 4 < 4 < 5 < 6 < W 400 / 50 ind plné zatížení / start W 400 / 50 ind plné zatížení / start PŘÍSTROJE PRO SVAŘOVÁNÍ PLASTŮ W 400 / 50 ind plné zatížení / start W 400 / 50 ind plné zatížení / start W 400 / 50 ind plné zatížení / start ELEKTRICKÁ TOPIDLA Elektrický topný ventilátor HE 3 / Série Friatec Friamat / Hürner HN-SC / HW-SC 400/L / Hürner HST 300 junior / junior+ / Print/t / * Firma Atika k dispozici < 3 menší než VA < 4 menší než VA < 5 menší než VA < 6 menší než VA 36_37 WACKER NEUSON GENERÁTORY & OSVĚTLENÍ
