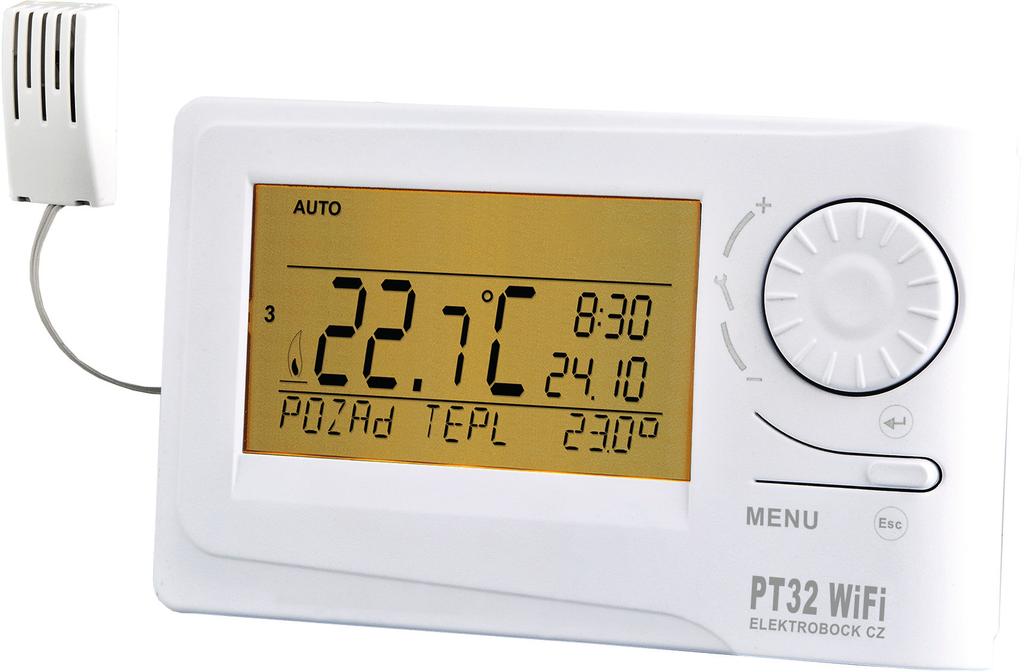

PROSTOROVÝ TERMOSTAT S WiFi MODULEM

Transkript

1 PROSTOROVÝ TERMOSTAT S WiFi MODULEM PT32 WiFi Jedinečný ermosa, se kerým máe úspory pod konrolou. Vesavěný WiFi modul umožňuje dálkovou správu ermosau z jakéhokoli mísa na svěě. Díky aplikacím pro chyré elefony je možné nejen upravova požadovanou eplou, provádě nasavení ýdenních programů, dovolené, změnu režimů, ale i celý opný sysém vypnou. Pro nasavení se využívá jednoduchých ovládacích prvků a inuiivní navigace ve vybraném jazyku (CZ/PL/EN/DE/RU/SK). Teno unikání ermosa s velkým podsvíceným displejem a ineligenní PID regulací nabízí široké možnosi použií v obyných domech, kancelářích, rekreačních objekech. POPIS Podsvícený displej po sisknuí libovolného lačíka dojde k auomaickému podsvícení na minimálně 5s Ovládací prvky oočením = změna nasavované hodnoy kráké sisknuí = povrzení výběru (zápis) = rychlá změna požadované eploy nebo programu, zobrazení hodin provozu (viz sr. 9) dlouhé sisknuí = krok zpě (pouze v režimu CONST sr.8) Teploní čidlo měří eplou v mísnosi, díky umísění čidla mimo ermosa je měřená akuální eploa přesnější sisknuím Tl. RESET v kombinaci s l. MENU slouží k obnovení ovárního nasavení (více na sr.8) = vsup do hlavního menu nebo návra o krok zpě MAC adresa pro nasavení vzdáleného přísupu (pouze pro rozšířené nasavení) Typ AD05-jack 5V/ DC, 2.5 A (je součásí balení) Konekor pro napájecí zdroj č.1 pro napájecí zdroj AD05-jack (je součásí balení) Konekor pro exerní čidlo lze použí čidla CT04-10k (obj.č.0012), CT01-10k (obj.č.0015) nebo CT02-10k (obj.č.0013) Konekor pro napájecí zdroj č.2 pro napájecí zdroj s monáží do insal. krabice (není součásí balení) Typ CT04-10k vodič silikon, délka 3 m pro měření do 99 C, včeně konekoru Použije yp 5V/ DC, 2.5 A, (SELV) POZOR NA POLARITU!! Konekor miniusb pro připojení ermosau k PC a nasavení paramerů WiFi +5 V 0 V Propojovací kabel je součásí balení. Aplikace EOB PT-WiFi je zdarma ke sažení. POPIS LCD , Akuální den (v režimu Prog výběr dní pro naprogramování) 2, Indikace zapnuí opení 3, Akuální eploa v mísnosi 4, Nezámrzová eploa 5, Režimy pro nasavení programů (PROG) a konsan (CONST) (sr. 3 a sr.4) 6, Auomaický režim (sr.3) 7, Manuální režim (sr.3) 8, Režim nasavení hodin (sr.3) 9, 10, 11, 12, 13, 14, 15, 16, 17, Režim dovolená (sr.3) Trvalé vypnuí (sr.3) Lení režim (sr.6) Indikace revize kole (sr.7) Indikace připojení exerního čidla (viz sr.7) Akuální čas Akuální daum (v režimu CONST různé paramery, blíže viz sr. 8 ) Savový řádek, kerý se dynamicky mění podle běžícího procesu Indikace zámku kláves (sr.7) 1

2 MONTÁŽ Termosa insaluje na vhodné míso, kde jeho činnos nebude ovlivněna přímým prouděním eplého vzduchu od opidla, slunečním zářením a jinými rušivými vlivy. Také se vyvaruje monáži na venkovní sěnu. Insalační výška by měla bý cca1.5 m nad zemí. Termosa umísěe do zv. referenční mísnosi, např. obývací pokoj (podle eploy v éo mísnosi bude docháze ke spínání zdroje epla). Monáž smí provádě jen osoba s odpovídající kvalifikací! Monáž musí bý prováděna bez napěí! 1) Vypněe hlavní jisič (obr.1). 2) Sejměe ovládací čás od spodního kryu přísroje (obr.2). 3) Vyšípněe plas uprosřed spodního kryu pro přívod vodičů. 4) Proáhněe vodiče vyvořeným ovorem a připoje ke svorkovnici viz schéma zapojení. 5) Upevněe spodní kry na insalační krabici pomocí šroubků (obr.3). 6) Nasaďe ovládací čás na spodní kry (obr.3). 7) Připoje napájecí zdroj do konekoru č.1 nebo č.2 (viz sr.1). POZOR PT32 WiFi MUSÍ BÝT NAPÁJEN POUZE Z JEDNOHO ZDROJE!! 8) Zapněe hlavní jisič a oesuje správné zapojení ermosau viz sr.3 (TEST). 9) Při prvním zapnuí (nebo reseu) se na ermosau objeví nápis NASTAVTE HOdINY, NASTAVTE WIFI. 10) Pokračuje konfi gurací podle vybraného způsobu ovládání viz níže. Obr.1 Obr.2 Obr.3 OFF Schéma zapojení: PT32 WiFi KOTEL konekor pro připojení napájecího zdroje AD05 COM NO bezpoenciální (beznapěťový) konak * Svorky pro ermosa jsou u každého ypu kole různě značeny, proo dodržuje elekrické připojení doporučené výrobcem kole! * MENU ZPŮSOBY OVLÁDÁNÍ 1) Ovládání přes SERVER (odkukoliv v dosahu inerneového připojení). - oevřee návod p32wifi 2018_sar a proveďe konfi guraci pomocí chyrého elefonu. 2) Ovládání v dosahu vašeho roueru (domácnosi). Pokud máe veřejnou IP adresu, můžee ovládá i mimo domácí síť. - oevřee návod p32wifi 2018_sar a proveďe konfi guraci pomocí chyrého elefonu. 3) Ovládání v rámci byu, kde není WiFi připojení. Termosa si vyváří vlasní WiFi hospo (AP-přísupový bod). - oevřee návod p32wifi 2018_sar a proveďe konfi guraci pomocí chyrého elefonu. 4) Ovládání a nasavení ermosau přes USB kabel pomocí PC s Win10. - oevřee návod p32wifi 2018_sar a proveďe konfi guraci pomocí počíače. 5) Manuální ovládání, vždy víe co se děje a můžee ermosa ručně přenasavi. - pokračuje dle pokynů v omo návodu. 2

3 PROVOZNÍ REŽIMY Prvním sisknuím keréhokoli lačíka dojde k akivaci podsvícení displeje. Dalším krákým siskem l. MENU vsoupíe do hlavního menu, kde je možný výběr provozních režimů. TAKTO OZNAČENÉ POLOŽKY LZE NASTAVIT NEBO JSOU ZOBRAZENY V APLIKACI EOB PT-WiFi. AUTO (z výroby nasaven ýdenní program Pr3, viz sr.4) Termosa pracuje podle nasaveného ýdenního programu (eno program je možné měni, podrobný popis viz PROG sr.4). Siskněe 2 x l. MENU, oočením l. vybere režim AUTO a povrďe l.. MANU (z výroby nasavena eploa 21 C) Termosa pracuje podle nasavené eploy až do další ruční změny. Siskněe 2 x l. MENU, oočením l. vybere režim MANU a povrďe l.. OFF (udržuje se nezámrzová eploa 3 C - nelze měni) Termosa je rvale vypnuý až do další ruční změny režimu. Siskněe 2 x l. MENU, oočením l. vybere režim OFF a povrďe l.. DOVOLENÁ Termosa udržuje nasavenou eplou do nasaveného daumu a zvoleného času. Po uplynuí nasavené doby se vráí auomaicky zpě do režimu AUTO. Siskněe 2 x l. MENU, oočením l. vybere režim a povrďe l.. Posupně nasave eplou, kerou má ermosa udržova během dovolené, čas a daum návrau z dovolené. Oočením l. proveďe změnu hodno a sisknuím l. vždy povrďe. Po nasavení, siskněe l. pro návra do základního zobrazení. Pozn.: Dovolenou je možné kdykoli zruši výběrem jiného režimu AUTO nebo MANU. Tip: V aplikaci je možné nasavi daum a čas začáku i konce dovolené. NASTAVENÍ HODIN Nasavení akuálního času a daumu (v online režimu je akualizován auomaicky). Siskněe 2 x l. MENU, oočením l. vybere režim HODINY a povrďe l.. Oočením l. proveďe změnu hodno a sisknuím l. vždy povrďe (nasavovaný údaj vždy bliká, l. se vráíe zpě do menu). Pozn.: Pokud ovládáe ermosa vzdáleně, hodiny se akualizují auomaicky! PROG (PROGRAMOVÁNÍ) Je možné nasavi 9 ýdenních programů s 6-i změnami na den. Programy Pr 1 a Pr 2 jsou prázdné, Pr 3 až Pr 7 jsou přednasavené z výroby. Pr U a Pr L jsou aké přednasavené z výroby a jsou určeny pro volbu SUDÝ/LICHÝ ýden (více na sr.4 a sr.6). CONST (KONSTANTY) Nasavení paramerů regulace. Podrobný popis na sr.5-8. Siskněe 2 x l. MENU, oočením l. vybere režim CONST a povrďe l.. TEST Oesování správného připojení ke koli. Siskněe 2 x l. MENU, oočením l. vybere režim TEST a povrďe l.. Na LCD se objeví nápis TEST RELE, oočením l. se spusí es připojení ermosau. Dojde k několikanásobnému zapnuí a vypnuí výsupního relé (na LCD se objeví nápisy ZAPNUTO/ VYPNUTO). REZIM TEST ZAPNUTO VYPNUTO 3

4 PROG (PROGRAMOVÁNÍ) Je možné nasavi 9 ýdenních programů s 6-i změnami na den. Programy Pr 1 a Pr 2 jsou prázdné, Pr 3 až Pr 7 jsou přednasavené z výroby. Pr U a Pr L jsou aké přednasavené z výroby a jsou určeny pro volbu SUDÝ/LICHÝ ýden (viz níže a na sr.6). Změna nasavení programu: Siskněe 2 x l. MENU, oočením l. vybere režim PROG a povrďe l.. Na displeji bliká číslo zvoleného programu. Oočením l. vybere program, kerý chcee upravi a povrďe l.. Oočením l. vybere poče dní pro naprogramování (je možné programova den po dni nebo 1-5=Po - Pá, 6-7=So - Ne a 1-7=Po - Ne) a povrďe l.. Rozbliká se 1.čas změny, oočením l. nasave čas a povrďe l.. K omuo času nasave oočením l. eplou a opě povrďe l.. Na LCD se objeví 2.čas změny. Posupuje sejným způsobem jako u prvního nasavení změn. Tako je možné nasavi až 6 eploních změn na den. Pro posun o jeden krok zpě siskněe kráce l., pro návra do základního zobrazení siskněe l. dlouze. Po změně přednasaveného programu překonroluje zda všechny nasavené změny odpovídají Vašim požadavkům! Není podmínkou využíva v jednom dni všech šes změn! Tabulky eploních programů: program 1 program 2 5 Pozn.: údaj 5/21 znamená v 5 hodin je požadovaná eploa 21 C 6 7 Všechny uvedené programy je možné měni! Volba sudý a lichý ýden: Too nasavení je výhodné např. při směnném provozu (každý ýden jsou různé požadavky na epelnou pohodu v objeku). Dojde k auomaickému sřídání programů PrU a PrL. Tyo programy je možné aké upravi podle Vašich požadavků. Siskněe 2 x l. MENU, oočením l. vybere režim CONST a povrďe l.. Siskněe l. olikrá až se na LCD objeví konsana č.9. Oočením l. nasave ANO a povrďe l.. U L 4

5 CONST (KONSTANTY) Nasavení paramerů regulace. Siskněe 2 x l. MENU, oočením l. vybere režim CONST a povrďe l.. 1 CESKY (z výroby nasavena češina) Výběr jazyka (CZ/PL/EN/DE/RU/SK). Oočením l. vybere jazyk a povrďe l.. 2 MINIMÁLNÍ REGUL. TEPLOTA Nasavení omezení minimální nasavielné eploy. Volíme v rozsahu od 3 C do 10 C (po 0.5 C). (z výroby nasavena 5 C) Oočením l. nasave hodnou a povrďe l.. 3 MAXIMÁLNÍ REGUL. TEPLOTA Nasavení omezení maximální nasavielné eploy. Volíme v rozsahu od 15 C do 39 C (po 0.5 C). Oočením l. nasave hodnou a povrďe l.. (z výroby nasavena 39 C) 4 DRUH REGULACE (z výroby nasavena PID regulace) Výběr druhu regulace: Oočením l. vybere druh regulace a povrďe l.. HS = Hysereze Rozdíl mezi požadovanou a skuečnou eploou. Pokud je hysereze 1 C, požadovaná eploa 20 C, ermosa vypne při 20 C a znovu sepne při 19 C (viz graf). Pro správnou funkci hysereze nasave paramery podle druhu opného sysému, viz CONST 5. Pozn.: při výběru hysereze je auomaicky vynechána CONST 6. PI = proporcionálně inegrační regulace Princip PI regulace spočívá v porovnání akuální eploy mísnosi s požadovanou eploou. Cílem PI regulace je dosáhnou a udržova požadovanou eplou bez překmiů (viz graf). Pro správnou funkci PI regulace nasave paramery regulace, podle druhu opného sysému a s ohledem na epelnou servačnos mísnosi, viz CONST 6. Pozn.: při výběru PI regulace je auomaicky vynechána CONST 5. PID = proporcionálně inegračně derivační regulace Principem PID je koninuální porovnávání akuální eploy mísnosi s požadovanou eploou a auomaická adapace reguláoru daným podmínkám. Je o nejdokonalejší spojiá regulace, lze dosáhnou nejen kráké doby regulace, ale i vysoké přesnosi bez rvalé regulační odchylky. Minimální doba zapnuí je vniřně nasavena na 2 minuy pásmo proporcionaliy jsou 2 C, časový inerval je auomaicky dopočíáván podle akuálních eploních podmínek (viz graf). Pozn.: při výběru PID regulace je auomaicky vynechána CONST 5 a CONST 6. HYSTEREZE PI REGULACE PID REGULACE T T T požad. eploa hysereze požad. eploa pásmo proporcionaliy požad. eploa Topení ON Topení ON Topení ON Pozn.: Grafy jsou pouze orienační, skuečný průběh regulací se liší dle akuálních podmínek v měřeném objeku! UPOZORNĚNÍ! POUZE PŘI ZABLOKOVÁNÍ HESLEM (viz CONST19) Pokud se na LCD objeví znak klíče, poom vybranou konsanu nelze měni a je nuné zná HESLO (viz sr.7, CONST19). Po zadání hesla je možné provés změnu konsany. Při opušění režimu CONST dojde k auomaické akivaci zabezpečení konsan souvisejících s regulací. 5

6 5 NASTAVENÍ PARAMETRŮ HYSTEREZE HYSTEREZE (z výroby nasavena 0.5 C) Nasavujeme od 0.1 do 6 C. Podle nasavené hodnoy bude ermosa zapína při eploě: T sepnuí = T požadovaná - HYSTEREZE Oočením l. nasave hyserezi a povrďe l.. MINIMÁLNÍ DOBA ZAPNUTÍ (z výroby nasavena 2 min) Nasavujeme minimální dobu zapnuí kole v minuách při hyserezi. Volíme podle ypu použiého opného sysému v rozmezí od 1 do 5 minu (viz abulka). Oočením l. nasave hodnou a povrďe l.. 6 NASTAVENÍ PARAMETRŮ PI REGULACE INTERVAL PI REGULACE (z výroby nasavena 10 min.) Volí se podle eploní servačnosi objeku. Opimální nasavení bývá 10 až 15 min. Volielný rozsah 5 min až 20 min (po 1min). Oočením l. nasave inerval a povrďe l.. MINIMÁLNÍ DOBA ZAPNUTÍ (z výroby nasavena 2 min.) Volíme v rozmezí od 1 do 5 minu. Nasavení je dáno ypem opného sysému a je závislé na volbě časového úseku PI regulace. Doporučujeme nasavi podle abulky. Oočením l. nasave hodnou a povrďe l.. PÁSMO PI REGULACE (z výroby nasavena 2 C) Teno údaj určuje, od jaké hodnoy začne fungova PI regulace. Např. požadovaná eploa 22 C pásmo proporcionaliy 1.5 C. Do 20.5 C bude zdroj opi na plno. Po dosažení éo hodnoy začne fungova PI regulace. Pásmo PROPORCIONALITY lze nasavi od 0.5 do 3.0 C (po 0.1 C). Oočením l. nasave pásmo PI a povrďe l.. Typ vyápění Minimální doba zapnuí zdroje elekrické opení 1 deskové radiáory 2 (3) liinové radiáory 4 podlahové opení 5 7 PŘEDČASNÉ ZAPNUTÍ TOPENÍ (z výroby nasaveno NE) Tao funkce Vám zaručí požadovanou eplou v požadovaný čas. Nemusíe přemýšle, kdy zapnou opení, aby ráno při vsávání bylo eplo a přiom se neopilo zbyečně dlouho předem. Programujee pouze, kdy chcee mí požadovanou eplou. Termosa si během dvou dnů provozu zjisí epelné konsany mísnosi a poom spíná opení s požadovaným předsihem. Doba předčasného zapnuí je omezena na 2 hod. Oočením l. nasave ANO/NE a povrďe l.. 8 LETNÍ REŽIM (z výroby nasaveno NE) V omo režimu není povoleno zapnuí opení. Využií je především v období léa, kdy není nuné opi. Po akivaci ohoo režimu se na displeji objeví symbol. Pozn.: proizámrazová ochrana ( 3 C ) je sále funkční. V omo režimu nelze měni eplou a nasavi režim dovolená! Oočením l. nasave ANO/NE a povrďe l.. 9 VOLBA SUDÝ-LICHÝ TÝDEN (z výroby nasaveno NE) Při volbě ANO dojde k auomaickému sřídání programů PrU a PrL, podle oho jaký je ýden (sudý/ lichý). Too nasavení je výhodné např. při směnném provozu (každý ýden jsou různé požadavky na epelnou pohodu v objeku). Oočením l. nasave ANO/NE a povrďe l.. 10 TOPENÍ/ CHLAZENÍ (z výroby nasaveno OP) Nasavení funkce ermosau. TOPENÍ = při poklesu akuální eploy pod požadovanou sepne výsupní relé (pro opné sysémy) KLIMATIZACE = při překročení akuální eploy nad požadovanou sepne výsupní relé (pro chladící sysémy) Oočením l. nasave OP/CHLA a povrďe l.. 11 KOREKCE TEPLOTY (z výroby nasaveno 0 C) Slouží pro korekci eploy měřené ermosaem. Nasavení je nuné provádě až po 12-i hodinách provozu, kdy dojde k usálení eploy vniřního čidla. Změře eplou v mísnosi eploměrem, pokud se eploa bude liši od eploy na ermosau, nasave korekci v rozmezí od -5 C do +5 C. Oočením l. nasave korekci a povrďe l.. 6

7 12 VOLBA EXTERNÍHO ČIDLA (z výroby nasaveno - - -) Před monáží ermosau doporučujeme konzulaci s odborníkem, zda bude exerní čidlo insalováno a jaké bude jeho využií! Nasavení byl měla provádě osoba s odpovídající kvalifikací. Pokud je exerní čidlo připojené na LCD se objeví znak (cca do 2 minu). Exerní čidlo je možné využí pro: 1, regulaci podle eploy v mísnosi - čidlo je umísěno v prosoru (volba - - -) 2, regulaci podle eploy podlahy - čidlo je umísěno v podlaze (volba - - -) exerní čidlo pokud je připojeno, měří eplou am, kde je čidlo umísěno (vhodné např. pro mísa, kde nelze ermosa umísi, ale přeso chceme regulova podle éo mísnosi); 3, hlídání max. eploy podlahy - čidlo je umísěno v podlaze (volba 15 až 99,5 C) 15 99,5 C exerní čidlo pokud je připojeno, hlídá eplou podlahy, nasavuje se max. povolená eploa pro podlah.opení (regulujeme podle eploy v mísnosi, ale zároveň hlídáme eplou podlahy). Při překročení nasavené mezní eploy dojde k vypnuí ermosau bez ohledu na eplou v mísnosi a na LCD se objeví nápis EXT CIdLO STOP. K opěovnému sepnuí opného zařízení dojde při poklesu eploy na vnějším čidle o 0,5 C. Pokud čidlo není připojeno nebo je špané, objeví se na LCD nápis CHYbA EXT CIdLA. Oočením l. nasave volbu exerního čidla a povrďe l.. 12 EXTERNI CIdLO 12 EXTERNI CIdLO EXT CIdLO STOP 15 TEST RELE Oesování správného připojení ermosau ke koli (shodná funkce s režimem TEST v hlavním menu). Oočením l. se spusí es. Dojde k několikanásobnému zapnuí a vypnuí výsupního relé (na LCD se objeví nápisy ZAPNUTO/ VYPNUTO). Tl. se zobrazí další konsana, pro návra do hlavního menu siskněe l.. 15 TEST RELE ZAPNUTO VYPNUTO 16 ZÁMEK KLÁVES (z výroby nasaveno NE) Slouží k zablokování ovládacích prvků.slouží jako ochrana proi nežádoucí manipulaci cizí osobou. Oočením l. nasave ANO/NE a povrďe l KÓD KLÁVES Tuo konsanu lze nasavi pokud je CONST16=ANO. Slouží k zadání kódu, kerým bude možné akivova ovládací prvky. Nasavujeme kombinaci 4 čísel (v rozmezí 0 až 9). K zamčení kláves dojde do 1 minuy (po vsupu do základního zobrazení), na LCD je zobrazen symbol. Při sisknuí l. nebo se na LCD objeví výzva k zadání kódu kláves, po zadání správného kódu je možné provádě jakékoli změny (ovládací prvky jsou opě funkční). K opěovnému zablokování 17 ovládacích prvků dojde auomaicky po ukončení nasavování (cca do 1 min.). Oočením l. nasave posupně 4 čísla, každé nasavení povrďe l.. DOPORUČENÍ: - kód kláves si zaznameneje do abulky - zrušení kódu je možné volbou NE v CONST16 nebo uvedením ermosau do ovárního nasavení (viz CONST20) - v případě zráy kódu, je nuné ermosa uvés do ovárního nasavení pomocí současného sisknuí l. RESET (viz sr.1) a l. MENU (dojde k vymazání všech nasavených změn). 18 UPOZORNĚNÍ NA REVIZI KOTLE (z výroby nasaveno ) Nasavíme daum, kdy chceme bý informováni o nunosi předepsaného servisu kole. V požadovaném ermínu se na spodním řádku LCD zobrazí nápis NUTNA UdRZbA a symbol (údaj zrušíme zadáním nového daumu pro příší údržbu kole!). Oočením l. nasave posupně den, měsíc a rok, každé nasavení povrďe l.. 18 VÁŠ KÓD 19 HESLO (z výroby nenasaveno) Slouží k zablokování konsan souvisejících s nasavením dané regulace. Výhodné pro servisní echniky. Po zadání číselného kódu nemůže uživael měni konsany č.4,5,6 a 10. Při vsupu do režimu CONST a lisování v konsanách, se u blokovaných konsan objeví znak klíče, při oočení l. bude vyžadováno heslo! Pokud není heslo zadáno, konsany zůsanou zamčené. Pro další pokus o odemčení je nuné opusi režim CONST a znovu nalisova zamčenou konsanu. Oočením l. zadeje posupně čyři čísla a každé nasavení povrďe l.. 19 HESLO 7

8 20 VZDÁLENÁ SPRÁVA (z výroby nasaveno ANO) Tao konsana je auomaicky předvolena na ANO pro vzdálené ovládání přes inerne. Ale v případě, kdy nebude dosupné inerneové připojení je možné ermosa ovláda i z Vaší lokální síě. Oočením l. nasave konsanu na NE a povrďe l.. Na LCD se objeví nápis CEKEJTE a do cca 10s se ermosa auomaicky připojí na Vaší lokální síť, ve keré byl nasaven. Chyrý elefon připoje na vaší lokální síť (zapněe Wifi ) a spusťe aplikaci. Klikněe na OVLÁDAT LOKÁLNĚ, zadeje IP adresu (pokud ji aplikace nezobrazí auomaicky, zjisíe IP adresu přímo v ermosau viz sr.9). 20 VZdAL SPRAVA Po obnovení inerneového připojení, můžee opě ovláda ermosa vzdáleně volbou v aplikaci: Konfi gurace síě - PŘEJETE SI TERMOSTAT OVLÁDAT VZDÁLENĚ PŘES INTERNET? (aplikace musí bý připojená k ermosau), budee vyzvání k zadání názvu ermosau a k zadání přihlašovacích údajů. Po vložení údajů siskněe PŘIHLÁSIT SE. Termosa se připojí přes inerne a konsana 20 bude v ermosau auomaicky změněna na ANO. 21 ZMĚNA ČASU (z výroby nasaveno ANO) Pokud je zvoleno ANO ak dochází k auomaické změně LETNÍHO/ ZIMNÍHO času podle kalendáře. Nemusíe hlída kdy se mění čas, ermosa se posará o auomaické nasavení času pro dané období. Oočením l. nasave ANO/NE a povrďe l.. 21 ZMENA CASU 22 VERZE (obnovení ovárního nasavení) Verze fi rmwaru, pouze informaivní údaj. Pokud dlouze sisknee (cca na 3 s) l., na LCD se kráce objeví nápis RESET a ermosa se vráí do ovárního nasavení! 22 VERZE 8

9 TIPY PRO UŽIVATELE RYCHLÁ ZMĚNA POŽADOVANÉ TEPLOTY/ PROGRAMU V REŽIMU AUTO Siskněe 2x l., na displeji se rozbliká údaj o požadované eploě. Oočením l. proveďe změnu požadované eploy a siskněe l.. Změna bude rva do další změny dané programem. Siskněe 3x l., na displeji se rozbliká údaj o nasaveném programu. Oočením l. proveďe změnu programu a siskněe l.. RYCHLÁ ZMĚNA POŽADOVANÉ TEPLOTY V REŽIMU MANU Siskněe 2x l., na displeji se rozbliká údaj o požadované eploě. Oočením l. proveďe změnu požadované eploy a siskněe l.. Změna bude rvalá až do další ruční změny eploy. HODINY PROVOZU Siskněe 4x l., na LCD se objeví údaj o provozních hodinách kole. Údaj na LCD znamená 906 hodin 43 minu. Vynulování hodin: Po zobrazení provozních hodin ooče l. doleva (proi směru hodinových ručiček). TEPLOTA EXTERNÍHO ČIDLA Siskněe 5x l., na LCD se objeví údaj o akuální eploě exerního čidla. Teno údaj je pouze informaivní a zobrazí jen v případě pokud exerní čidlo je ve funkci hlídání max. eploy podlahy (viz CONST12 sr.x) TEPLOTA 2 CIdLA IP ADRESA IP adresa je přednasavena z výroby na , je o přísupový bod (AP) ermosau. Pokud je ermosa nasaven na vzdálené ovládání přes úče ELEKTROBOCK CZ pak se zobrazuje symbol EXT a IP adresa lokální síě, ve keré byl ermosa nasaven. EXT Pro zobrazení IP siskněe na ermosau l. ermosau. olikrá, až se na LCD objeví údaj o nasavené IP adrese INFORMACE V DYNAMICKÉM ŘÁDKU LCD NAbEH WIFI NASTAVTE WIFI AKTIVNI KOMUN PC data PC PC --> WIFI POZAd TEPL PROGRAM 3 USEK 2 CEKEJTE dovolena do 22.7 T EXT CIdLA 25.0 EXT CIdLO STOP NAPAJENI VYP CHYbA WIFI inicializace WiFi modulu, může rva i 5 minu (ovládací prvky jsou nefunkční) pouze informace, že WiFi není změněná (režim přísupového bodu) probíhá připojení k PC nebo chyrému elefonu příjem vzdálených da přenos da o konfi guraci WiFi do ermosau informace o nasavené požadované eploě informace o nasaveném programu (např.3) a probíhajícím časovém úseku (usek 2) probíhá konfi gurace WiFi, lačíka nefunkční zobrazuje se pouze v režimu dovolená a informuje daum konce dovolené, poé ermosa přejde do posledního zvoleného režimu AUTO/MANU. akuální eploa exerního čidla, zobrazuje se pouze pokud je připojeno při překročení nasavené mezní eploy exerního čidla ve funkci hlídání max. eploy podlahy (viz sr.7), dojde k vypnuí ermosau při odpojení napájecího adapéru ermosa se nepřipojil k WiFi síi, proveďe nasavení podle návod p32wifi 2018_sar nebo proveďe ovární rese (viz sr.1) 9

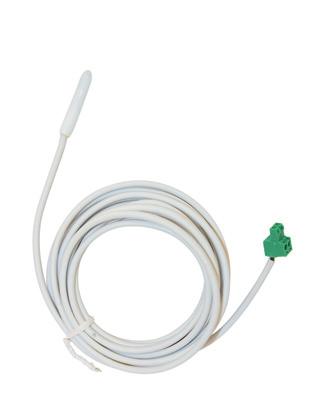

10 Vlasnosi: ovládání přes WiFi 9 ýdenních programů 6 eploních změn na den programování po 10-i minuách a 0.5 C možnos programování po dni nebo Po-Pá, So-Ne a Po-Ne velký podsvícený grafický displej výběr ze ří regulací PID, PI nebo HYSTEREZE funkce předčasné zapnuí opení krákodobá změna požadované eploy manuální režim (MANU) rvalé vypnuí (OFF) režim DOVOLENÁ lení režim volba sudý-lichý ýden volba režimu opení/chlazení možnos připojení exerního čidla korekce akuální eploy zámek kláves suma provozních hodin kole indikace údržby kole servisní zabezpečení heslem proizámrazová ochrana (3 C) funkce TEST auomaická změna LETNÍ/ZIMNÍ čas Příslušensví: Napájecí zdroj: je součásí balení yp AD05-Jack, 5V/ DC, 2.5 A není součásí balení yp AD05-KU68, 5V/ DC, 2.5 A (změna designu vyhrazena) Exerní čidlo: není součásí balení yp CT04-10k, CYXY 2 x 0.5 mm, 10 k, délka 3 m, plasové pouzdro PVC (mohou bý použia i čidla CT01-10k a CT02-10k) Rozměry: 83 Napájení WiFi modul Frekvenční rozsah Cilivos přijímače Přenosová rychlos Vysílací výkon Technické paramery 5 V/ DC, 2.5 A, yp AD05 - Jack IEEE802.11b/g/n 2,412-2,472 GHz 11b: 97,2 dbm, 11g: -94,1 dbm, 11n: 93,9 dbm 1-54 Mbps 11b: 16 dbm, 11g: 14 dbm, 11n: 12 dbm V případě záručního a pozáručního servisu, zašlee výrobek včeně dokladu o koupi na adresu výrobce. Záruka se nevzahuje na poruchy vzniklé následkem neodborné insalace, zásahem do konsrukce zařízení. Pb LEAD FREE v souladu s RoHS Poče nasavielných eplo na každý den 6 různých eplo Minimální program.čas 10 minu Rozsah nasavielných eplo +3 C až 39 C Nasavení eplo po 0.5 C Minimální indikační skok 0.1 C Přesnos měření ± 0,5 C Supeň kryí IP20 Třída ochrany II Výsup max.5 A (bezpoenciální konaky) Pracovní eploa 0 C až +40 C EU PROHLÁŠENÍ O SHODĚ Tímo ELEKTROBOCK CZ s.r.o. prohlašuje, že yp rádiového zařízení PT32 WiFi je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na éo inerneové adrese: MADE IN CZECH REPUBLIC ELEKTROBOCK CZ s.r.o. Blanenská 1763 Kuřim Tel.: Technická podpora (do 14h) Mobil:
