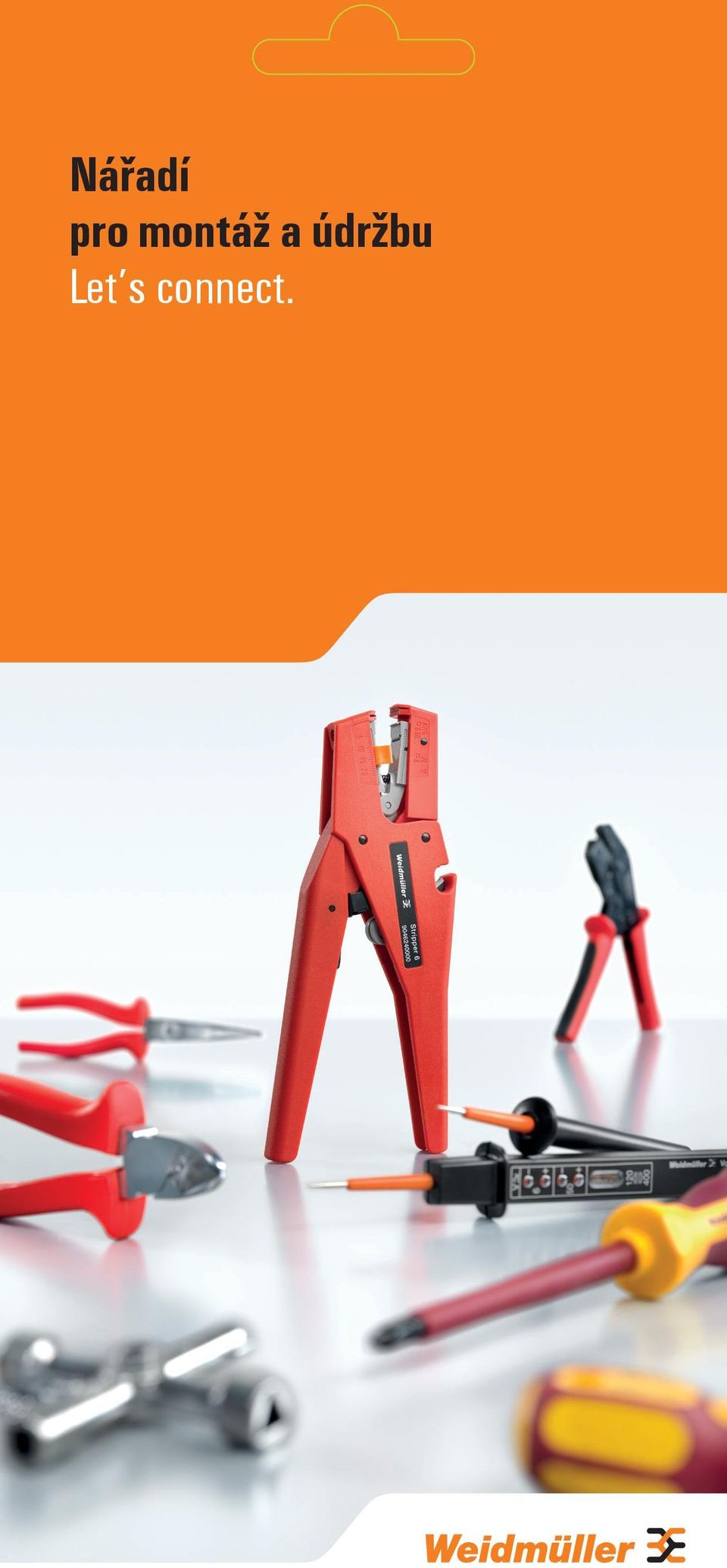

1 Nářadí pro montáž a údržbu Let s connect. 1

2 2

3 Nářadí pro montáž a údržbu 4 Kleště pro stříhání, odizolování, nůž 6 8 Koncové dutinky 9 Izolované šroubováky 10 Sada imbusových klíčů 9-dílná 11 Univerzální křížové klíče, sada očkových klíčů 12 Kleště 13 2-pólové zkoušečky napětí 14 Digitální multimetry 15 Bezkontaktní zkoušečka napětí, zkoušečka napětí 3

4 Stříhací kleště Cutter 8 Nářadí pro střih Průměr vodiče do 8 Cutter Cutter 20 A Nářadí pro střih Průměr vodiče do 20 Cutter 20 A Cutter 35 Nářadí pro střih Průměr kabelu do 35 Cutter Kleště na stříhání a odizolování CS Kleště na stříhání a odizolování pro AWG CS CS Kleště na stříhání a odizolování pro AWG CS

5 Univerzální nůž Cutty s ergonomickou rukojetí Cutty Stripper Stripper 6 Automatické odizolovací kleště do 6 ² integrovaný střih vodičů Stripper Stripsy Odizolovací kleště průměr vodiče do 10 Stripsy Stripper Round Top Odizolovací kleště pro průměry Stripper Round Top Slicer No 16 Kabelový nůž pro průměry Slicer No

6 Crimper Crimper 6 Z ² pro dutinky Crimper 6 Z Crimper 16 Z ² pro dutinky Crimper 16 Z Crimper 25 Z ² pro dutinky Crimper 25 Z Crimper 50 Z ² pro dutinky Crimper 50 Z Crimper 6 N ² pro neizolovaná kabelová oka Crimper 6 N Crimper 25 N D4 Crimping tool ² pro neizolovaná kabelová oka Crimper 25 N D

7 Crimper 2.5 I ² pro izolovaná kabelová oka Crimper 2.5 I Crimper 6 I ² pro izolovaná kabelová oka Crimper 6 I Crimper 6.3 F ² pro neizolované ploché konektory, šířka 6.3 Crimper 6.3 F Crimper RG 58/59 pro koaxiální konektory (BNC/TNC) RG 58/59/62/71 Crimper RG 58/ Crimper Twinax pro Twinax koaxiální kabely Crimper Twinax Crimper Mod 864 pro 4-, 6- a 8-pinové RJ konektory pro lisování a odizolování Crimper Mod

8 Dutinky Dutinky s izolací Dvojité dutinky s izolací Produkt Průřez ( 2 ) Rozměry Množ. Barva Kabelová oka Lisovací vidlice s izolací Kolíkový konektor s izolací M M M M M M M M M M M M M M M M M M Další sortiment na vyžádání 8

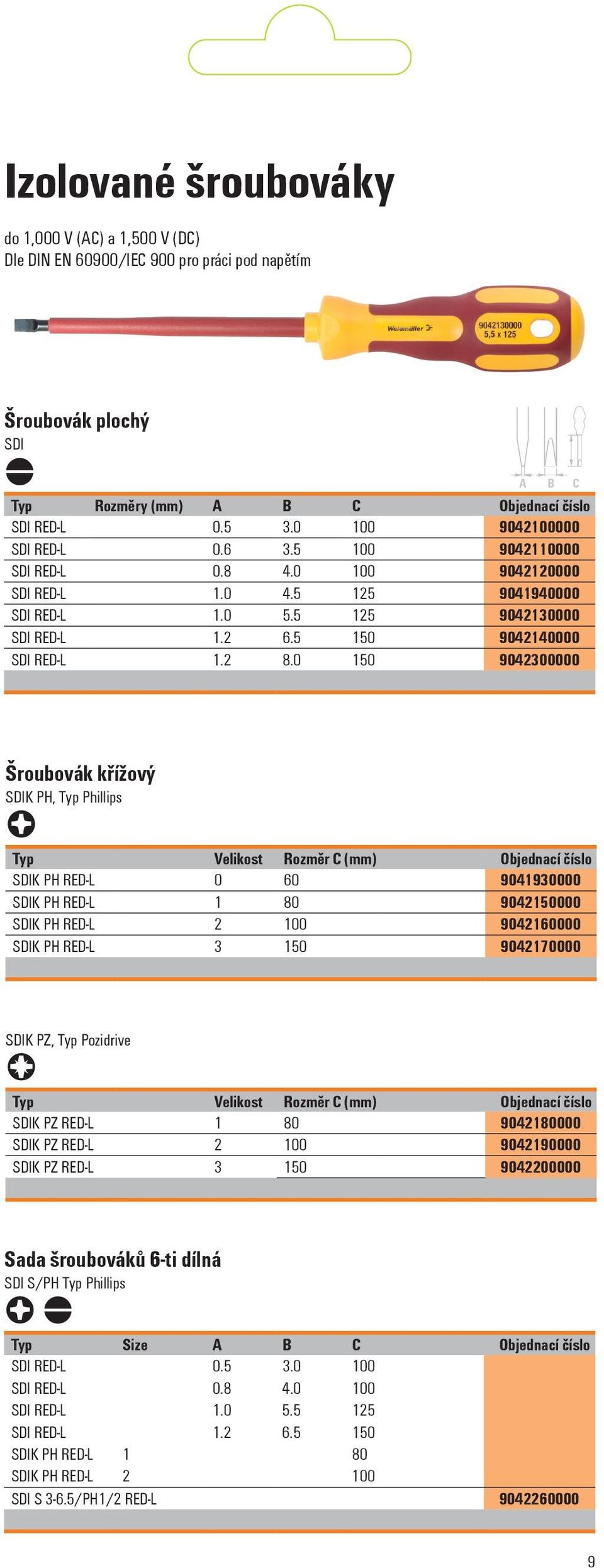

9 Izolované šroubováky do 1,000 V (AC) a 1,500 V (DC) Dle DIN EN 60900/IEC 900 pro práci pod napětím Šroubovák plochý SDI Rozměry () A B C SDI RED-L SDI RED-L SDI RED-L SDI RED-L SDI RED-L SDI RED-L SDI RED-L Šroubovák křížový SDIK PH, Phillips Velikost Rozměr C () 6 SDIK PH 11.5 RED-L SDIK PH RED-L SDIK PH 13.5 RED-L SDIK PH RED-L SDIK PZ, Pozidrive Velikost Rozměr C () SDIK PZ RED-L SDIK PZ RED-L SDIK PZ RED-L Sada šroubováků 6-ti dílná SDI S/PH + Phillips 5 SDI RED-L Size A 0.5 B 3.0 C SDI RED-L SDI RED-L SDI RED-L SDIK PH RED-L SDIK PH RED-L SDI S 3-6.5/PH1/2 10 RED-L

10 Sada imbusových klíčů 9-ti dílná Klíče se zakulacenou hlavou /velikost SK WSD-S KK RED-L/ SW 1.5/2.0/2.5/3.0/4.0/5.0/6.0/8.0/

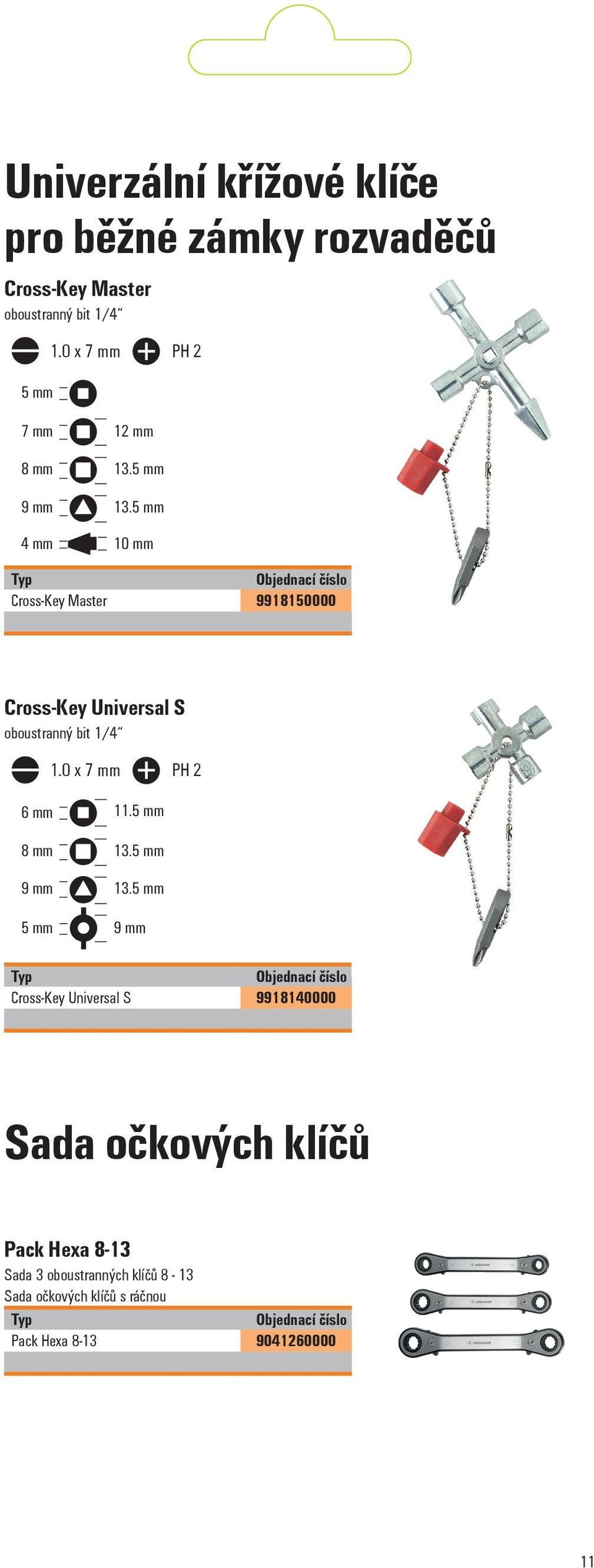

11 Univerzální křížové klíče pro běžné zámky rozvaděčů Cross-Key Master + + oboustranný bit 1/4 1.0 x 7 + PH Cross-Key Master Cross-Key Universal S oboustranný + bit 1/ x PH Cross-Key Universal 4 S Sada očkových klíčů Pack Hexa Sada 3 oboustranných klíčů Sada očkových 9 9 klíčů s ráčnou 13.5 Pack Hexa

12 Kleště Universal Long Kleště telefonní rovné Universal Long Universal Bent Kleště telefonní zahnuté Universal Bent Universal 1 Kleště kombinované Universal Universal Cutter Kleště štípací Universal Cutter Insulated plier Izolace bezpečná při práci až do 1000V AC a 1500 V DC dle DIN EN 60900/IEC 900 Kleště odizolovací Pro odizolování kabelů a vodičů do průměru 5 Se stavitelným šroubem k nastavení potřebného průměru vodiče Pružina pro snadné zacházení Délka: 160 AIZ 160 RED-L

13 Doplňkové nářadí CTT Kleště k utahování a stříhání vázacích pásků do max. šíře pásků 9,5 CTT Fleximet Svinovací metr, 5 m Fleximet pólová zkoušečka napětí Splňující VDE normu Volt Check 3.1 LED display Detekce polarity Jmenovité napětí: V AC/DC Volt Check Car Check-1116 Zkušební sonda Hrot s posuvným mechanismem Jmenovité napětí: V DC Car Check

14 Digitální multimetr Přehledný display Široký rozsah měření Měřené vstupy chráněné proti přetížení Temphaser Měření napětí: V AC/DC Měření odporu: 0.2 kω MΩ Měření kapacity: 20 μf...20 mf Měření frekvence: 10 Hz...40 khz Měření teploty: -20 C C Zkouška sledu fází Zkouška průchodnosti Temphaser Příslušenství Náhradní baterie 9 V Sada měřících kabelů Digital Multimeter 125S Automatická volba rozsahu Měření napětí: V AC/DC Měření odporu: 0.32 kω...30 MΩ Zkouška průchodnosti Zkouška sledu fází Detekce polarity Digital Multimeter 125S Příslušenství Náhradní baterie 9 V Sada měřících kabelů

15 Device Set MG KIT CA 600 Multimetr + kleště pro měření AC/DC proudu Měření napětí: V AC/DC Měření odporu: 0.2 kω MΩ Měření kapacity: 20 μf...20 mf Měření frekvence: 10 Hz...40 khz Měření teploty: -20 C C Zkouška sledu fází Akustická zkouška průchodu Měření proudu do 600 A Maximální průměr vodiče 30 MG KIT CA Příslušenství Náhradní baterie 9 V Sada měřících kabelů Bezdotyková zkoušečka napětí TB 110 Integrovaná svítilna Optická signalizace: červená Rozsah napětí: V TB TB 130 Zkoušečka magnetického pole Integrovaná svítilna Pro provozní testování elektromagnetických ventilů, relé, cívek a stykačů Optická signalizace: červená TB Zkoušečka napětí SP 303 Rozsah měření: V AC Frekvenční rozsah: Hz SP

16 Weidmüller Partner in Industrial Connectivity. Jako zkušení specialisté jsme celosvětovým partnerem našich zákazníků, kterým vedle standardních produktů přinášíme služby a komplexní řešení pro náročné průmyslové aplikace od silových a signálových obvodů až k datovým sítím. Power-signal-data. Rozumíme dnešní problematice jednotlivých odvětví a chápeme zítřejší technologické výzvy, pro něž neustále vyvíjíme inovativní řešení dle individuálních potřeb našich partnerů. Společně tak definujeme standardy oboru Industrial Connectivity. Weidmüller, s.r.o. Lomnického 5/ Praha 4 Tel.: Fax.: office@weidmueller.cz
