MULTI-PLAST systém plastového potrubí MULTI-PLAST

Transkript

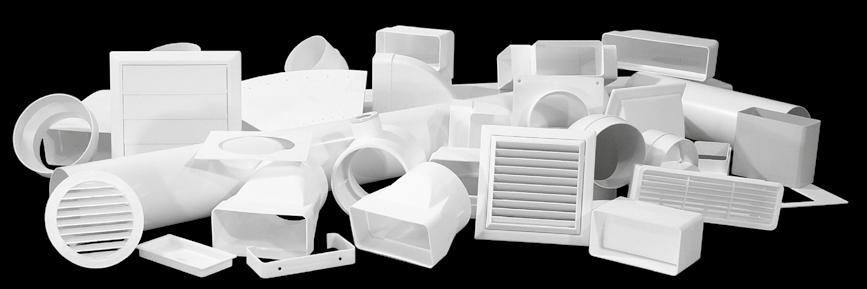

1 MULTI-PLAST CHARAKTERISTIKA MULTI-PLAST je plastový stavebnicový systém navržený pro větrání menších prostor v rámci bytové výstavby jako např. kuchyní, koupelen, WC a podobně Zahrnuje tři kruhové a tři čtyřhranné profily potrubí, které lze s výhodou použít především tam, kde jsme omezeni prostorově (těsné podhledy, prostory nad kuchyňskými linkami apod.) VÝHODY SYSTÉMU MULTI-PLAST Snadné spojování, rychlá montáž, nízká hmotnost, estetický vzhled Široké spektrum jednotlivých prvků umožňuje vytvářet poměrně složité rozvody v malých dimenzích Snadná úprava délky potrubí ruční pilkou na kov. Nepodléhá korozi, čímž zaručuje dlouhou životnost 3 kruhové a 3 čtyřhranné profily průřezů potrubí zajišťují možnost spojení s většinou kuchyňských zákrytů a ventilátorů pro malou vzduchotechniku Systém lze použít též jako postranní větev hlavního rozvodu vzduchu MATERIÁL Všechny prvky systému MULTI-PLAST jsou vyrobeny z velice jakostních obtížně hořlavého PVC, které splňují normu DIN 7472,614. Třída hořlavosti V-0, UL-94. Mřížky a vyústky jsou vyrobeny z plastů odolných vůči povětrnostním vlivům vnějšího prostředí a UV záření, tzn. mají výbornou tvarovou i barevnou stálost. BARVA Standardně bílá. TEPLOTNÍ ODOLNOST Potrubí a tvarovky v interiérech: max. +40 C SPOJOVÁNÍ Jednotlivé prvky systému se napojují zasunutím, v případě požadavku na dokonalou těsnost je možno použít PVC těsnící pásku pro vnější utěsnění. Při návrhu rozvodů je třeba důsledně kontrolovat napojovací rozměry jednotlivých tvarovek. info@multivac.cz info@multivac.sk VZDUCHOVODY 1

2 PŘÍKLAD INSTALACE V RESTAURACI PŘÍKLAD INSTALACE V KANCELÁŘI PŘÍKLAD ZAKONČENÍ ROZVODŮ 2 VZDUCHOVODY

3 PŘÍKLAD INSTALACE V KOUPELNÁCH PŘÍKLAD INSTALACE NA TOALETĚ AXM100 AXM12 PŘÍKLAD INSTALACE V KUCHYNÍCH info@multivac.cz info@multivac.sk VZDUCHOVODY 3

4 Orientační foto Popis Lze spojit: / / Kódové označení a rozměr Nelze spojit: / ; / / ; / Přechod osový MP118/K 12/10 60 MP119/K 100/12 60 Kruhové potrubí MP13-4/K MP13-/K MP13-6/K MP1100-4/K MP1100-/K MP1100-6/K MP120-4/K MP120-/K MP120-6/K Spona na potrubí MP MP MP T-kus MP492/K MP92/K MP692/K Koleno 90 Spojka do potrubí MP490/K MP90/K MP690/K MP493/K MP93/K MP693/K Spojka do potrubí se zpětnou klapkou MP494/K MP94/K MP694/K Koleno 4 MP491/K MP91/K VZDUCHOVODY

5 Orientační foto Popis Lze spojit: / / Kódové označení a rozměr Nelze spojit: / ; / / ; / Kondenzační kus MP497/K Kondenzační kus MP697/K 12/ Čtyřhranná příruba se zpětnou klapkou Kód [mm] Hloubka [mm] [mm] MP49/K MP9/K MP69/K Přechodové koleno 90 s možností kruhového vyosení Kód [mm] [mm] Hloubka [mm] MP441/K-C x204 8 MP41/K-C 12 60x MP641/K-C 10 60x MP91/K-C 12 90x MP961/K-C 10 90x Přechodové koleno 90 Kód [mm] [mm] Hloubka [mm] MP440/K-C x204 8 MP40/K-C 12 60x MP640/K-C 10 60x Spojka na přechodové koleno 90 Pomocná spojka bez dělícího prstence (pro MP430/K-C) MP380/K Přechodové koleno 90 Kód [mm] [mm] Hloubka [mm] MP430/K-C x120 8 MP431/K-C x120 8 Přechod pravoúhlý Kód [mm] [mm] Délka [mm] MP470/K-C x MP70/K-C 12 60x MP970/K-C 10 90x Přechod osový Kód [mm] [mm] Délka [mm] MP471/K-C x info@multivac.cz info@multivac.sk VZDUCHOVODY

6 Orientační foto Popis Lze spojit: / / Kódové označení a rozměr Nelze spojit: / ; / / ; / Čtyřhranné potrubí MP400/C 60x MP4010/C 60x MP401/C 60x MP00/C 60x MP10/C 60x MP1/C 60x MP910/C 90x MP91/C 90x Spojka na potrubí MP420/C 60x120 6 MP20/C 60x204 6 MP920/C 90x220 6 Spona na potrubí Kód [mm] MP422/C 60x120 MP22/C 60x204 MP922/C 90x220 Spojka na potrubí + zpětná klapka MP427/C 60x120 6 MP27/C 60x204 6 Přechod pravoúhlý Kód [mm] 1 [mm] Délka [mm] MP477/C 60x120 60x MP97/C 60x204 90x Redukce pro mřížku MP90/C Kód [mm] 1 [mm] Délka [mm] MP977/C 90x x227 2 T-kus Kód [mm] Hloubka [mm] MP482/C 60x MP82/C 60x Oblouk horizontální 90 MP40/C 60x MP0/C 60x MP90/C 90x Oblouk vertikální 90 MP460/C 60x MP60/C 60x MP960/C 90x VZDUCHOVODY

7 Orientační foto Popis Lze spojit: / / Kódové označení a rozměr Nelze spojit: / ; / / ; / Oblouk horizontální s dělícími segmenty 3,4 až 48,4 MP4/C 60x Kód [mm] Hloubka [mm] Záslepka MP418/C 60x MP18/C 60x Mřížka do zdi Kód [mm] Rozměry [mm] MP0/C 60x x6x61 Kód [mm] Mřížka MP90/C 133x227 Samočinná žaluzie Kód [mm] Rozměry [mm] Průtočná plocha [m 2 ] MP4900/K x14x1 0,007 MP900/K x200x1 0,016 MP6900/K x200x1 0,0177-0,06 Venkovní samočinná klapka s krytem Kód [mm] Rozměry [mm] Průtočná plocha [m 2 ] MP4902/K x14x86 0,0079 MP902/K x187x86 0,012 Mřížka pro výfuk a sání Kód [mm] Rozměry [mm] Průtočná plocha [m 2 ] MP4904-S/K x14x1 0,004 MP904-S/K 12 14x14x1 0,01 MP6904-S/K x187x1 0,018 Čtyřhranné napojení 60 x 120 mm pro mřížky MP4900/K a MP4904-S/K Kód [mm] [mm] MP x120 Mřížka kruhová se síťkou Kód [mm] [mm] MP4804WH-S/K info@multivac.cz info@multivac.sk VZDUCHOVODY 7

8 8 VZDUCHOVODY
