1 PIPOJOVACÍ PODMÍNKY PRO OSAZENÍ MICÍCH ZAÍZENÍ V ODBRNÝCH MÍSTECH NAPOJENÝCH ZE SÍTÍ NN Vydává EZ Distribuce, a. s zmna. 1 k

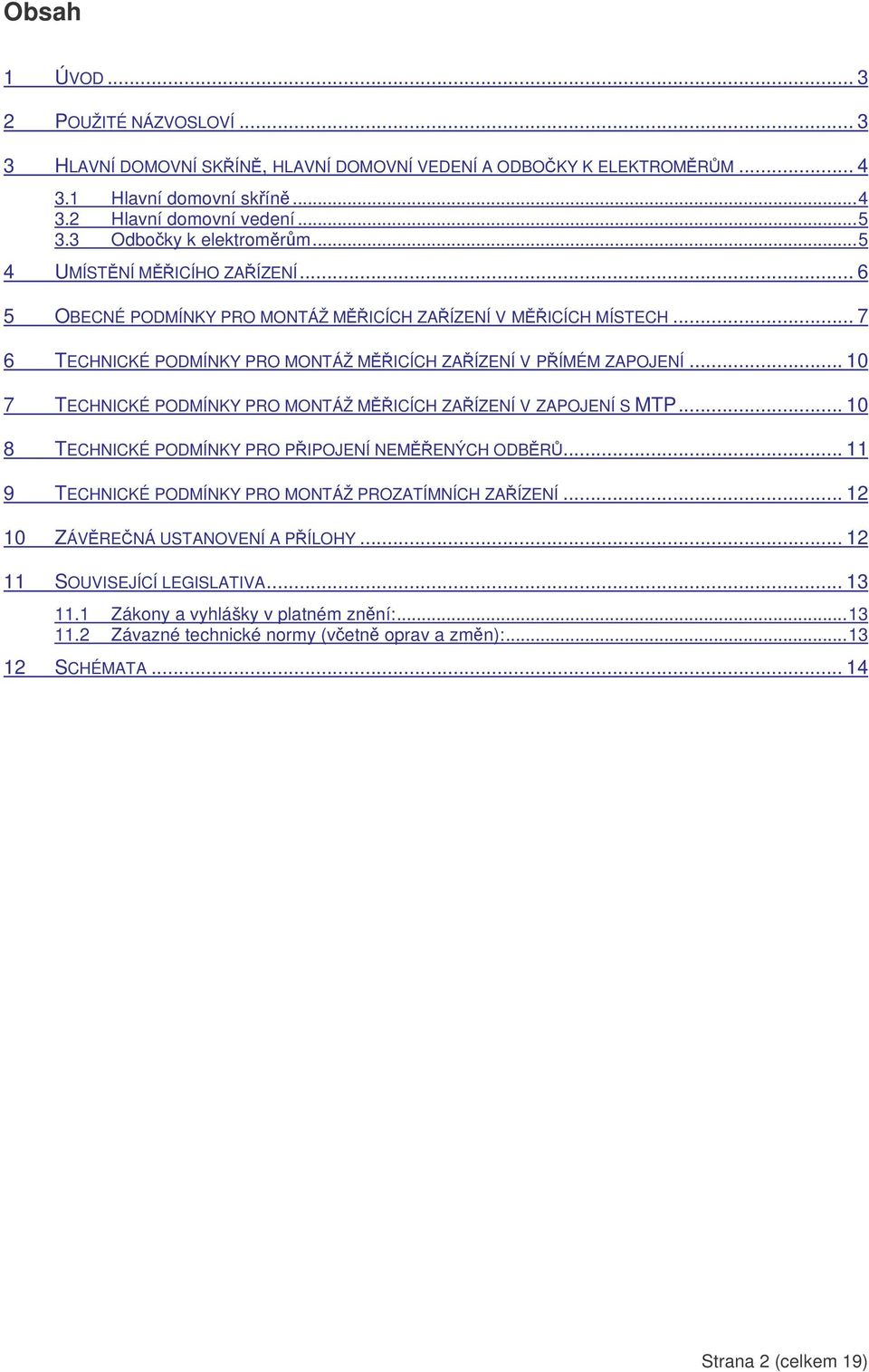

2 Obsah 1 ÚVOD POUŽITÉ NÁZVOSLOVÍ HLAVNÍ DOMOVNÍ SKÍN, HLAVNÍ DOMOVNÍ VEDENÍ A ODBOKY K ELEKTROMRM Hlavní domovní skín Hlavní domovní vedení Odboky k elektromrm UMÍSTNÍ MICÍHO ZAÍZENÍ OBECNÉ PODMÍNKY PRO MONTÁŽ MICÍCH ZAÍZENÍ V MICÍCH MÍSTECH TECHNICKÉ PODMÍNKY PRO MONTÁŽ MICÍCH ZAÍZENÍ V PÍMÉM ZAPOJENÍ TECHNICKÉ PODMÍNKY PRO MONTÁŽ MICÍCH ZAÍZENÍ V ZAPOJENÍ S MTP TECHNICKÉ PODMÍNKY PRO PIPOJENÍ NEMENÝCH ODBR TECHNICKÉ PODMÍNKY PRO MONTÁŽ PROZATÍMNÍCH ZAÍZENÍ ZÁVRENÁ USTANOVENÍ A PÍLOHY SOUVISEJÍCÍ LEGISLATIVA Zákony a vyhlášky v platném znní: Závazné technické normy (vetn oprav a zmn): SCHÉMATA Strana 2 (celkem 19)

3 1 Úvod V souladu s platným znním Energetického zákona a pro sjednocení postup pi mení odbru elektiny u zákazník pipojených ze sítí nízkého naptí vydává EZ Distribuce, a.s., jako provozovatel distribuní sít v rámci své psobnosti pipojovací podmínky pro osazení micích zaízení elektromrových rozvád pro mení typu C v odbrných místech nových, rekonstruovaných nebo stávajících bez platné rezervace píkonu. EZ Distribuce, a.s., jako držitel licence na provozování distribuní sít, povuje v rámci svého licencovaného území výkonem svého oprávnní v oblasti stanovení a uplat ování pipojovacích podmínek pro osazení micích zaízení a jejich kontroly v odbrných místech napojených ze sítí nn spolenost EZ Mení, s.r.o. Zpsob umístní a zapojení micího zaízení musí být zákazníkem nebo jeho zástupcem projednán s provozovatelem distribuní soustavy ped zapoetím elektroinstalaních prací. Pokud nebyla tato zásada dodržena a umístní, pop. zapojení micích zaízení neodpovídá ustanovením tchto pipojovacích podmínek, není povinností provozovatele distribuní soustavy osadit micí soupravu a zapoít s dodávkou elektiny. 2 Použité názvosloví Hlavní domovní skí (HDS) Pípojková skí, ve které koní pípojka nízkého naptí, není-li dohodnuto jinak, pípojkovou skíní je a) hlavní domovní pojistková skí - je-li pípojka provedena venkovním vedením b) hlavní domovní kabelová skí - je-li pípojka provedena kabelovým vedením Hlavní domovní vedení (HDV) Úsek el.vedení mezi HDS a odbokami k elektromrm Konený zákazník (zákazník) Fyzická i právnická osoba odebírající elektinu pro vlastní užití (oprávnný nebo chránný zákazník) Micí místo Je místem mení elektiny v odbrných místech konených zákazník (elektromrový rozvád, elektromrová deska, rozvodnice a elektromrové jádro) Micí transformátor proudu (MTP) Je pístrojový transformátor, u nhož je za normálních provozních podmínek sekundární proud v podstat úmrný primárnímu proudu; rozdíl fáze mezi vektory primárního a sekundárního proudu se pi vhodném zpsobu zapojení blíží nule. Micí zaízení Zaízení sloužící k mení, vyhodnocování zútování obchodu s elektinou jsou micí transformátory, elektromry a registraní stanice, vetn spojovacích vedení pro penos namených hodnot. Odbrné místo Odbrné zaízení jednoho odbratele kategorie C,D, jehož odbr je men jedním micím zaízením. Odbrné zaízení Veškeré el. zaízení odbratele sloužící pro konenou spotebu elektiny pipojené k distribuní soustav Strana 3 (celkem 19)

4 Odboky k elektromrm Úsek el.vedení mezi HDV, pípadn HDS a micím místem Pracovník provozovatele distribuní soustavy (pracovník PDS) Povený pracovník držitele licence na provozování distribuní sít EZ Distribuce, a.s. Provozovatel distribuní soustavy (PDS) EZ Distribuce, a. s., jako držitel licence na provozování distribuní sít v rámci svého licencovaného území, povuje výkonem svého oprávnní v oblasti stanovení a uplat ování technických podmínek pro pipojení micích zaízení a jejich kontroly v odbrných místech napojených ze sítí nn spolenost EZ Mení s.r.o. Pipojovací podmínky Technické podmínky pro pipojení micích zaízení v odbrných místech napojených ze sítí nn platné na území držitele licence na provozování distribuní soustavy EZ Distribuce, a.s. Topné elektrické spotebie Pímotopné elektrické spotebie, akumulaní elektrické spotebie, hybridní (smíšené) vytápní, vytápní s tepelným erpadlem. Zaízení pro ovládání tarifu a zátže (spínací prvek) Zaízení urené pro sepnutí, rozepnutí nebo zmnu obvod ovládajících tarify elektromr nebo ízení elektrických zátží (pijíma hromadného dálkového ovládání nebo asový spína) 3 Hlavní domovní skín, hlavní domovní vedení a odboky k elektromrm 3.1 Hlavní domovní skín Hlavní domovní skín slouží k jištní a odpojování odbrného zaízení (hlavního domovního vedení nebo odboek k elektromrm). HDS musí být plombovatelná nebo se závrem na klí pro rozvodná zaízení podle SN , kabelová pípojková skí musí mít pouze závr na klí. Jištní v HDS musí být minimáln o jeden stupe vyšší než je jištní ped elektromrem Ped HDS musí být volný prostor minimáln 800 mm k bezpenému provádní obsluhy a prací. Umístní HDS venkovní pipojení HDS musí být umístna na objektu nebo podprném bod ve výšce 2,5-3 m (spodní okraj skín) nad definitivn upraveným terénem. Tam, kde se uvažuje o pechodu z venkovního vedení na kabelové, je možno použít jako hlavní domovní pojistkovou skí i skí urenou pro kabelové pipojení. Umístní HDS kabelové pipojení HDS musí být umístna na objektu nebo v pilíi. Spodní okraj skín musí být 0,6 m nad definitivn upraveným terénem. S ohledem na místní klimatické podmínky mže být rozhodnuto pracovníkem PDS o jiné výšce umístní. Strana 4 (celkem 19)

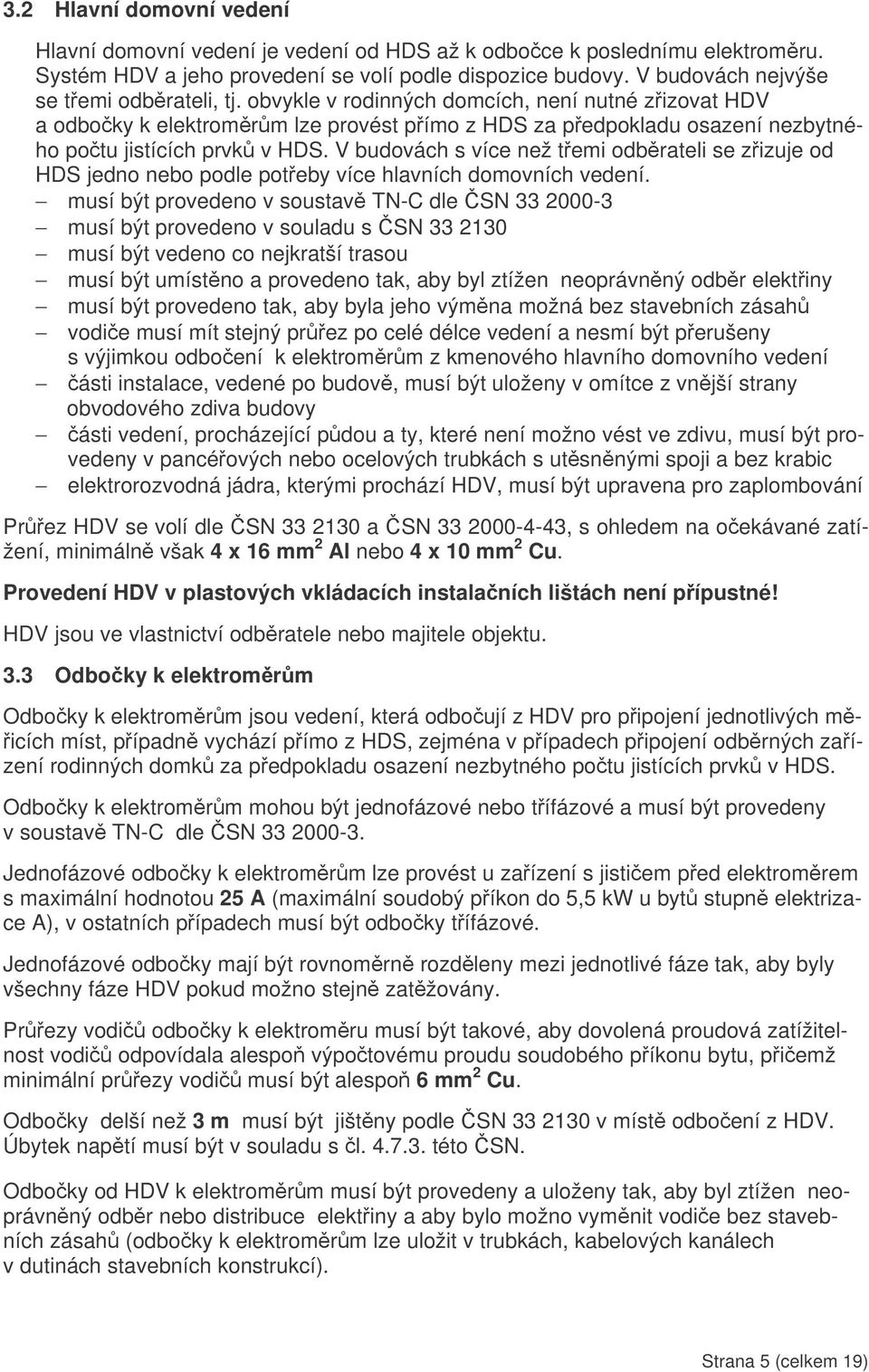

5 3.2 Hlavní domovní vedení Hlavní domovní vedení je vedení od HDS až k odboce k poslednímu elektromru. Systém HDV a jeho provedení se volí podle dispozice budovy. V budovách nejvýše se temi odbrateli, tj. obvykle v rodinných domcích, není nutné zizovat HDV a odboky k elektromrm lze provést pímo z HDS za pedpokladu osazení nezbytného potu jistících prvk v HDS. V budovách s více než temi odbrateli se zizuje od HDS jedno nebo podle poteby více hlavních domovních vedení. musí být provedeno v soustav TN-C dle SN musí být provedeno v souladu s SN musí být vedeno co nejkratší trasou musí být umístno a provedeno tak, aby byl ztížen neoprávnný odbr elektiny musí být provedeno tak, aby byla jeho výmna možná bez stavebních zásah vodie musí mít stejný prez po celé délce vedení a nesmí být perušeny s výjimkou odboení k elektromrm z kmenového hlavního domovního vedení ásti instalace, vedené po budov, musí být uloženy v omítce z vnjší strany obvodového zdiva budovy ásti vedení, procházející pdou a ty, které není možno vést ve zdivu, musí být provedeny v pancéových nebo ocelových trubkách s utsnnými spoji a bez krabic elektrorozvodná jádra, kterými prochází HDV, musí být upravena pro zaplombování Prez HDV se volí dle SN a SN , s ohledem na oekávané zatížení, minimáln však 4 x 16 mm 2 Al nebo 4 x 10 mm 2 Cu. Provedení HDV v plastových vkládacích instalaních lištách není pípustné! HDV jsou ve vlastnictví odbratele nebo majitele objektu. 3.3 Odboky k elektromrm Odboky k elektromrm jsou vedení, která odboují z HDV pro pipojení jednotlivých m- icích míst, pípadn vychází pímo z HDS, zejména v pípadech pipojení odbrných zaízení rodinných domk za pedpokladu osazení nezbytného potu jistících prvk v HDS. Odboky k elektromrm mohou být jednofázové nebo tífázové a musí být provedeny v soustav TN-C dle SN Jednofázové odboky k elektromrm lze provést u zaízení s jistiem ped elektromrem s maximální hodnotou 25 A (maximální soudobý píkon do 5,5 kw u byt stupn elektrizace A), v ostatních pípadech musí být odboky tífázové. Jednofázové odboky mají být rovnomrn rozdleny mezi jednotlivé fáze tak, aby byly všechny fáze HDV pokud možno stejn zatžovány. Prezy vodi odboky k elektromru musí být takové, aby dovolená proudová zatížitelnost vodi odpovídala alespo výpotovému proudu soudobého píkonu bytu, piemž minimální prezy vodi musí být alespo 6 mm 2 Cu. Odboky delší než 3 m musí být jištny podle SN v míst odboení z HDV. Úbytek naptí musí být v souladu s l této SN. Odboky od HDV k elektromrm musí být provedeny a uloženy tak, aby byl ztížen neoprávnný odbr nebo distribuce elektiny a aby bylo možno vymnit vodie bez stavebních zásah (odboky k elektromrm lze uložit v trubkách, kabelových kanálech v dutinách stavebních konstrukcí). Strana 5 (celkem 19)

6 Provedení odboek k elektromrm v plastových vkládacích instalaních lištách není pípustné! Odboky k elektromrm jsou ve vlastnictví odbratele nebo majitele objektu. 4 Umístní micího zaízení Micí zaízení se zásadn osazuje do elektromrových rozvád nebo do rozvád elektromrových pilí. V elektromrových pilíích mže být zabudovaná pípojková skí. Micí zaízení je nutno umístit tak, aby byl k nmu umožnn pístup oprávnnému zamstnanci provozovatele. V budovách, které mají charakter bytových dom, se umísují elektromrové rozváde a elektrorozvodná jádra na chodb nebo na schodišti, avšak nikoliv na rameni schodišt; elektromry mohou být též v podzemním podlaží v prostorách s normálními vlivy dle SN U objekt obanské vybavenosti, ve kterých je více zákazník (nap. obchodní stediska, domy služeb, hospodáské pavilony apod.), se doporuuje elektromry soustedit do jednoho místa k tomu úelu vybaveného (nap. energetické centrum, rozvodna nn apod.) a vždy voln pístupného z vnitního veejného prostoru. U rodinných domk, které nemají charakter vícebytových dom, u rekreaních chalup, chat a garáží se elektromrové rozváde umísují vždy na vnjší stranu objektu nebo do pilíe, který je souástí hranice pozemku. Otevírání dvíek elektromrového rozváde v pilíi pak musí být umožnno vždy z vnjší pístupné strany pozemku. V chatových a zahrádkáských osadách, v adových garážích a podobn se umisují elektromry pro nkolik objekt (zákazník) v jednom elektromrovém rozvádi instalovaném co nejblíže k místu napojení na distribuní sí nn. Každé odbrné místo musí být meno samostatným micím zaízením. Umístní elektromrových rozvád pro provozovny, obchody apod. stanoví pracovníci PDS individuáln podle charakteru odbrného zaízení, pístupnosti mení a možného vzniku škod pi zásahu do zaízení nepovolanou osobou. Nelze-li elektromr umístit na vnjší stran objektu (nap. pi odbru pro erpadlo vody), musí být elektromr osazen do pilíe mení co nejblíže místa pipojení k síti nn v míst veejn pístupném a musí být dostaten chránn ped vlivy prostedí a mechanického poškození. Zpsob pipojení a umístní mení odbru elektiny urují pracovníci PDS. Elektromry se nesmjí osazovat do spolených skíní s plynomry. Výjimku tvoí skín k tomuto úelu schválené. Ped elektromrovým rozvádem, elektrorozvodným jádrem nebo elektromrovou deskou musí být volný prostor o hloubce minimáln 800 mm, s rovnou podlahou nebo definitivn upraveným terénem k bezpenému provádní obsluhy a prací. Sted elektromru musí být ve výšce mm od podlahy nebo definitivn upraveného terénu. V technicky zdvodnných pípadech (nap. je-li více elektromr nad sebou) mohou být stedy okének elektromr ve výši mm od podlahy. Pi umístní elektromrového rozváde v oplocení (pilíi) mohou být stedy okének elektromr a sazbových spína níže než 1500 mm. Spodní hrana rozváde umístného vn objektu musí být minimáln 600 mm nad úrovní definitivn upraveného terénu. Strana 6 (celkem 19)

7 5 Obecné podmínky pro montáž micích zaízení v micích místech Veškerá micí místa definovaná v tchto technických podmínkách musí být provedena v soustav naptí TN-C (pívod), TN-C pípadn TN-C-S (vývod) dle SN Tífázové elektromry musí být zapojeny na správný sled fází (L1,L2,L3). Provedení elektromrových rozvád se doporuuje z plastu nebo povrchov upraveného plechu. Pro pipojení odbrného místa ze sítí PDS smí být použit jen elektromrový rozvád, který je ve shod s píslušnými normami, je vybaven dokumentací dle zákona.102/2001 Sb. a musí být k nmu vydáno prohlášení o shod dle zákona.22/1997 Sb. Elektromrové desky z lisovaných plastických hmot podle SN se povolují v provedení pro jednofázový elektromr (rozmr 225 x 300 mm) nebo tífázový elektromr (rozmr 450 x 450 mm), elektromr pouze pro odbry s hlavním jistiem ped elektromrem do 63 A, za pedpokladu dodržení krytí stanoveného pro elektromrové rozváde. V elektromrových rozvádích, v ásti urené pro osazení micího zaízení, je povolena instalace pouze následujících zaízení: jisti ped elektromrem jisti v obvodu spínacího prvku max. 6 A elektromr spínací prvek svorkovnice nebo pípojnice PEN, pípadn svorkovnice nebo pípojnice PE a N V rozvádích pro micí zaízení v zapojení s MTP je nutno instalovat navíc: - zkušební svorkovnici - pojistkový odpína pro jištní napových obvod elektromru - je zde možné instalovat i micí transformátory proudu Montáž elektromr a spínacích prvk musí být umožnna vetn kryt svorkovnic. Všechna tato zaízení musí být upravena k zaplombování, respektive musí být upraven k zaplombování kryt ásti rozváde s tmito pístroji, který oddluje živé nemené ásti rozvodu od ásti meného rozvodu. Pepové ochrany nelze umístit do spoleného prostoru s elektromrem a spínacím prvkem. Lze však umístit pepové ochrany typu B do ostatních nemených ástí odbrného místa, a to pouze po pedchozím odsouhlasení pracovníkem PDS. Zásady pro umístní: a) umístit pepovou ochranu do nemených ástí odbrného elektrického zaízení je možné pouze v souladu s PNE b) lze používat pouze svodie peptí, skín a elektromrové rozváde pro tento úel schválené a vyhovující zákonu.22/1997 Sb. a souvisejícím pedpism c) místo instalace pepové ochrany v nemené ásti musí být vždy zabezpeené proti neoprávnnému odbru elektiny plombováním Pístroje pro instalaní rozvod za elektromry a podružné elektromry se osazují v samostatném rozvádi. Rozváde a micí místa s elektromrovou deskou musí být v provedení, které vyhovuje vnjším vlivm dle SN , psobící v daném prostoru. Rozváde a elektrorozvodná jádra s dvemi, po jejichž otevení nejsou pístupné živé ásti, musí mít po uzavení dveí krytí alespo IP 30 v normálních a IP 43 ve venkovních prostorách, po otevení dveí Strana 7 (celkem 19)

8 krytí alespo IP 20 v normálních i venkovních prostorách. U micích míst umístných u okraje komunikace, je nutno dodržet krytí IP 44 pro uzavený rozvád. Ped elektromr se musí osadit hlavní jisti se stejným potem pól, jako má elektromr fází. Hlavní jisti ped elektromrem je jisticí zaízení odbratele, které svou funkcí omezuje výši rezervovaného píkonu v odbrném míst a jeho proudová hodnota je vždy sou- ástí sjednané sazby. Proudovou hodnotu jistie ped elektromrem je nutno dimenzovat podle soudobého píkonu odbrného místa v dob pipojení. U nových odbrných míst a ped zmnou hodnoty hlavního jistie na stávajících odbrných místech je nutno nechat pedem odsouhlasit pracovníkem PDS velikost proudové hodnoty hlavního jistie ped elektromrem. Jistie ped elektromrem musí být s vypínací charakteristikou B. Charakteristika C nebo D je pípustná pouze po projednání a odsouhlasení pracovníkem PDS. ídícím dokumentem je platné Cenového rozhodnutí ERÚ. Jistie musí být v souladu s SN EN v ad 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 A nebo dle SN EN v ad 160, 200, 250, 315, 400, 500, 630 A. Pro jednofázové odbry je maximální pípustná hodnota jistie 25 A. U tífázových jisti nesmí být konstrukn možné samostatn ovládat jednotlivé fáze (nesmí být rozebíratelná propojka mezi jednotlivými póly jistie). V pípad použití jisti s nastavitelnou tepelnou spouští musí být tyto konstrukn upraveny tak, aby bylo možné nastavení spoušt ádn zaplombovat a aby byla v poloze nastavení výrobcem jasn definovaná hodnota nastaveného proudu. Pi nedodržení tchto požadavk bude pro stanovení sazby uvažována maximální nastavitelná hodnota jistie. Jistící prvek musí být opaten nezámnným oznaením jmenovité hodnoty proudu (nap. zvláštní barva ovládací páky nebo originální štítek s popisem parametr od výrobce) a jeho vypínací charakteristiky. V elektromrových rozvádích musí být upraveny k zaplombování tyto ásti micího za- ízení: kryt svorkovnice elektromru kryt hlavního jistie ped elektromrem kryt svorkovnice spínacího prvku kryt a páka jistie spínacího prvku v zapnuté poloze svorkovnice nebo pípojnice PEN, pípadn svorkovnice nebo pípojnice PE a N kryt ve skí ovém rozvádi (kryt elektrorozvodného jádra) nebo další ásti rozváde, které jsou odnímatelné a kryjí nemenou ást odbrného zaízení U micích zaízení v zapojení s MTP se navíc zajišuje: kryt zkušební svorkovnice kryt a páka pojistkového odpínae v zapnuté poloze kryt svorek micích transformátor proudu pípadn pívodní pole nn rozváde Pokud jsou všechny ásti micího zaízení umístny pod plombovatelným krytem, musí být vždy umožnno zaplombování alespo svorkovnic elektromr a spínacích prvk. Vnitní zaízení elektromrových rozvád (elektrorozvodných jader) musí být uspoádáno tak, aby byly živé ásti meného rozvodu ádn oddleny od prostoru pro elektromry a spínací prvky. Strana 8 (celkem 19)

9 Micí zaízení umístné na panelu nebo roštu musí být po otevení dveí voln pístupné. Dvee rozvád musí být vybaveny typizovanými rozvádovými zámky, pednostn se doporuuje zámek na trnový klí 6 x 6 mm. Veškeré odnímatelné kryty musí mít úchytné rukojeti, musí být uzpsobeny obsluze jedním pracovníkem a musí umož ovat ádné zaplombování. Upevnní elektromr a spínacích prvk musí umož ovat snadnou montáž a demontáž pístroj. Pro upevnní elektromr musí být elektromrové desky a rozváde opateny posuvnými upev ovacími šrouby s vhodnou protikorozní ochranou, zajištnými proti otáení a vypadnutí. Elektromrové rozváde musí být z hlediska bezpenosti pipraveny pro montáž midel v provedení tídy ochrany I., spínací prvky jsou v provedení tídy ochrany II. V pípad montáže midel v provedení tídy ochrany II. se ochranný vodi nepipojí. Spojovací vedení užité v zapojení rozváde mení musí být provedena vodii s plnými jádry o celistvých délkách. Ve výjimených pípadech (zvláštní konstrukce elektromrového rozváde) je možné po pedchozím odsouhlasení pracovníkem PDS použít i lankových vodi ukonených lisovací dutinkou. Znaení vodi barvami v elektromrovém rozvádi musí být v souladu s SN EN a musí odpovídat barvám uvedených ve schématech v píloze. Níže uvedené vodie v zapojení rozváde musí být zeteln oznaeny (nap.návlekami s popisem): v zapojení spínacího prvku: pívodní fáze L stední vodi N styka akumulaního spotebie topení AKU styka pímotopného spotebie topení PV styka akumulaního spotebie ohíva vody TUV styka tepelného erpadla T svorka pro ovládání tarifu TAR v zapojení micích zaízení s MTP: napové pívody k elektromru L1,L2,L3 proudové vodie od MTP k elektromru k 1,2,3, l 1,2,3 Pro montáž elektromr a spínacích prvk musí být zabezpeeno místo v rozvádi minimáln dle rozmr uvedených v tabulce: Elektromr šíka [mm] Výška [mm] Hloubka [mm] Jednofázový tífázový (do 80 A) tífázový X/5A Spínací prvek Tyto rozmry nesmí být omezeny konstrukcí rozváde. V pípad, že bude v elektromrovém rozvádi osazen pouze jeden pístroj, je nutné výšku a šíku dle této tabulky zvtšit o 50 mm. Strana 9 (celkem 19)

10 Zasklená okénka v odnímatelných krytech nebo dveích urená pro tení údaj ze štítku elektromru nebo spínacího prvku musí mít alespo rozmry dle obrázk v píloze.10. Jsou-li na jednom míst soustedny elektromry pro dva nebo více zákazník, musí být každé místo pro elektromr, píslušný hlavní jisti, spínací prvek a bytovou svorkovnici opateno trvanlivým oznaovacím štítkem s uvedením ísla bytu. Zapojení základních druh micích zaízení musí odpovídat schématm Technické podmínky pro montáž micích zaízení v pímém zapojení Elektromry pro pímé mení se osazují pouze do 80 A (vetn). Pro pívody a vývody elektromr s pímým mením musí být použity vodie stejného prezu odpovídající pedpokládanému proudovému zatížení s minimálním prezem 6 mm 2 Cu a maximálním prezem 16 mm 2 Cu s výjimkou vodi pro ovládání tarifu. Ovládací vodie cívky tarifu, stykae a spínacího prvku musí mít prez 1 až 1,5 mm 2 Cu. Propojovací pracovní vodi mezi elektromrem a svorkovnicí PEN (N) nebo pípojnicí PEN (N) musí mít minimální prez 6 mm 2 Cu. Ochranné propojení elektromr se svorkovnicí PEN se provede vodiem s minimálním prezem 4 mm 2 Cu a max. délkou 2 m. Odvod vodie PEN k bytové rozvodnici se zapojí pímo z pípojnice PEN (N) nebo svorkovnice PEN (N) u oceloplechových rozvád je vodi PEN (zelený/žlutý) piveden zásadn nejdíve na ochrannou pípojnici nebo svorkovnici spojenou s ochrannou svorkou rozváde pívod vodie PEN na elektromrových deskách se zapojuje nejdíve na plombovatelnou ochrannou svorkovnici PEN. Pipojení stedního vodie N (svtle modré barvy) do elektromru bude provedeno z plombovatelné ochranné svorkovnice PEN (N) nebo pípojnice PEN (N). V odbrných místech s instalovaným elektrickým vytápním musí být sazba a ovládání blokování spotebi u každé micí soupravy ízena zásadn samostatným spínacím prvkem. Jednotlivé pepínací systémy spínacího prvku pak samostatn ovládají tarifní zaízení píslušných elektromr a stykae píslušných blokovaných spotebi bez použití dalších pomocných prvk. V odbrných místech s akumulaním ohevem teplé užitkové vody (bojlerem) je pípustné po pedchozím odsouhlasení pracovníkem PDS realizovat skupinové ovládání až tí elektromr pomocí jednoho vícesystémového spínacího prvku. Ovládání sazby elektromru a stykae spínacím prvkem, který je v jiném rozvádi než elektromr, je nepípustné. 7 Technické podmínky pro montáž micích zaízení v zapojení s MTP Pro mení nad 80 A je nutno použít MTP s jmenovitým pevodem XXX/5 A, které musí mít jmenovitou zátž 10 VA, tídu pesnosti minimáln 0,5, popípad 0,5 S a musí mít itelné výrobní štítky. Lze použít pouze typy MTP schválené k používání na území eské republiky a úedn ovené autorizovaným metrologickým stediskem. Pro nová nebo rekonstruovaná odbrná místa a pi náhradách vadných MTP jsou vyžadována osvdení o ovení. Strana 10 (celkem 19)

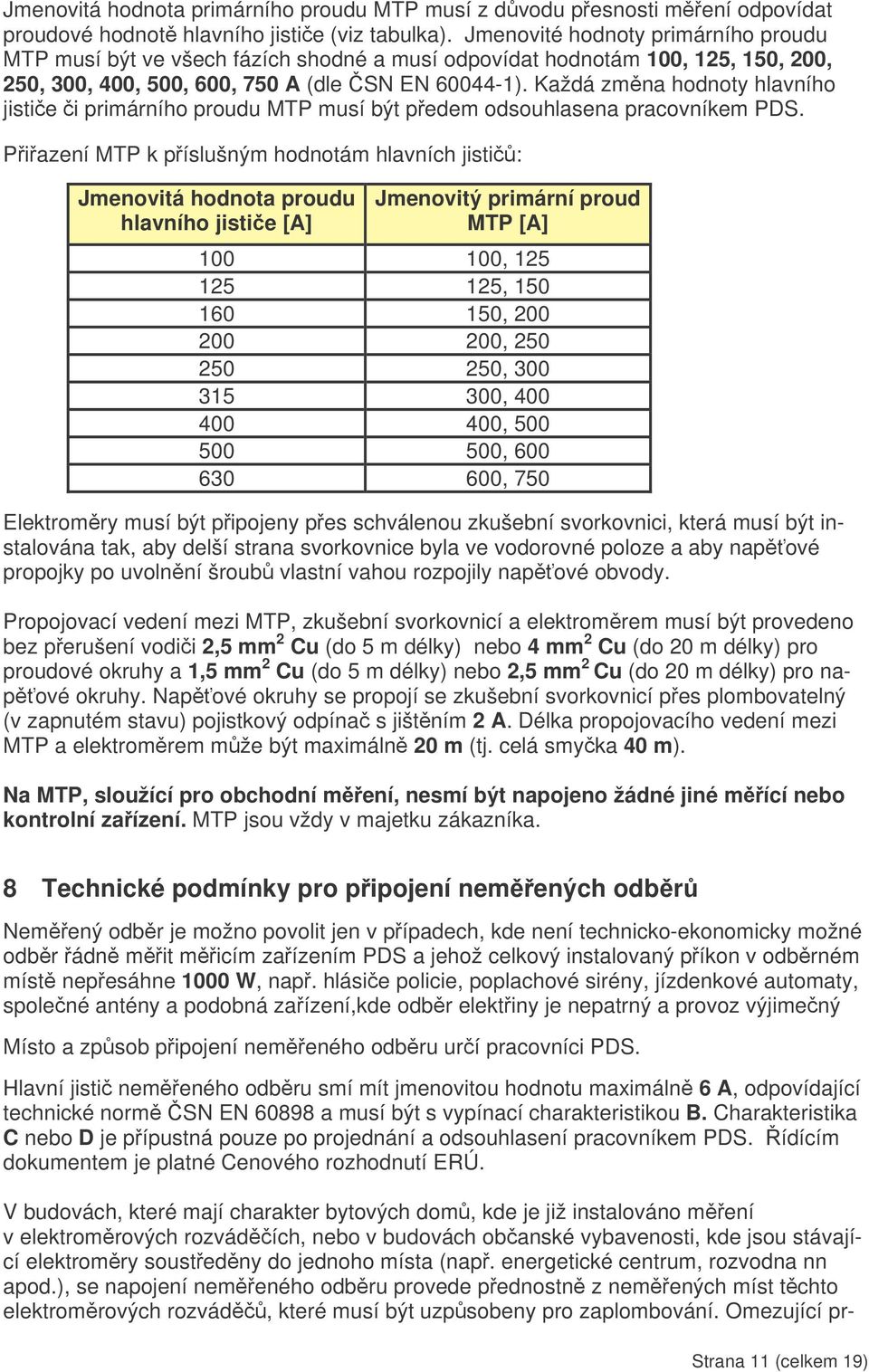

11 Jmenovitá hodnota primárního proudu MTP musí z dvodu pesnosti mení odpovídat proudové hodnot hlavního jistie (viz tabulka). Jmenovité hodnoty primárního proudu MTP musí být ve všech fázích shodné a musí odpovídat hodnotám 100, 125, 150, 200, 250, 300, 400, 500, 600, 750 A (dle SN EN ). Každá zmna hodnoty hlavního jistie i primárního proudu MTP musí být pedem odsouhlasena pracovníkem PDS. Piazení MTP k píslušným hodnotám hlavních jisti: Jmenovitá hodnota proudu hlavního jistie [A] Jmenovitý primární proud MTP [A] , , , , , , , , , 750 Elektromry musí být pipojeny pes schválenou zkušební svorkovnici, která musí být instalována tak, aby delší strana svorkovnice byla ve vodorovné poloze a aby napové propojky po uvolnní šroub vlastní vahou rozpojily napové obvody. Propojovací vedení mezi MTP, zkušební svorkovnicí a elektromrem musí být provedeno bez perušení vodii 2,5 mm 2 Cu (do 5 m délky) nebo 4 mm 2 Cu (do 20 m délky) pro proudové okruhy a 1,5 mm 2 Cu (do 5 m délky) nebo 2,5 mm 2 Cu (do 20 m délky) pro napové okruhy. Napové okruhy se propojí se zkušební svorkovnicí pes plombovatelný (v zapnutém stavu) pojistkový odpína s jištním 2 A. Délka propojovacího vedení mezi MTP a elektromrem mže být maximáln 20 m (tj. celá smyka 40 m). Na MTP, sloužící pro obchodní mení, nesmí být napojeno žádné jiné mící nebo kontrolní zaízení. MTP jsou vždy v majetku zákazníka. 8 Technické podmínky pro pipojení nemených odbr Nemený odbr je možno povolit jen v pípadech, kde není technicko-ekonomicky možné odbr ádn mit micím zaízením PDS a jehož celkový instalovaný píkon v odbrném míst nepesáhne 1000 W, nap. hlásie policie, poplachové sirény, jízdenkové automaty, spolené antény a podobná zaízení,kde odbr elektiny je nepatrný a provoz výjimený Místo a zpsob pipojení nemeného odbru urí pracovníci PDS. Hlavní jisti nemeného odbru smí mít jmenovitou hodnotu maximáln 6 A, odpovídající technické norm SN EN a musí být s vypínací charakteristikou B. Charakteristika C nebo D je pípustná pouze po projednání a odsouhlasení pracovníkem PDS. ídícím dokumentem je platné Cenového rozhodnutí ERÚ. V budovách, které mají charakter bytových dom, kde je již instalováno mení v elektromrových rozvádích, nebo v budovách obanské vybavenosti, kde jsou stávající elektromry soustedny do jednoho místa (nap. energetické centrum, rozvodna nn apod.), se napojení nemeného odbru provede pednostn z nemených míst tchto elektromrových rozvád, které musí být uzpsobeny pro zaplombování. Omezující pr- Strana 11 (celkem 19)

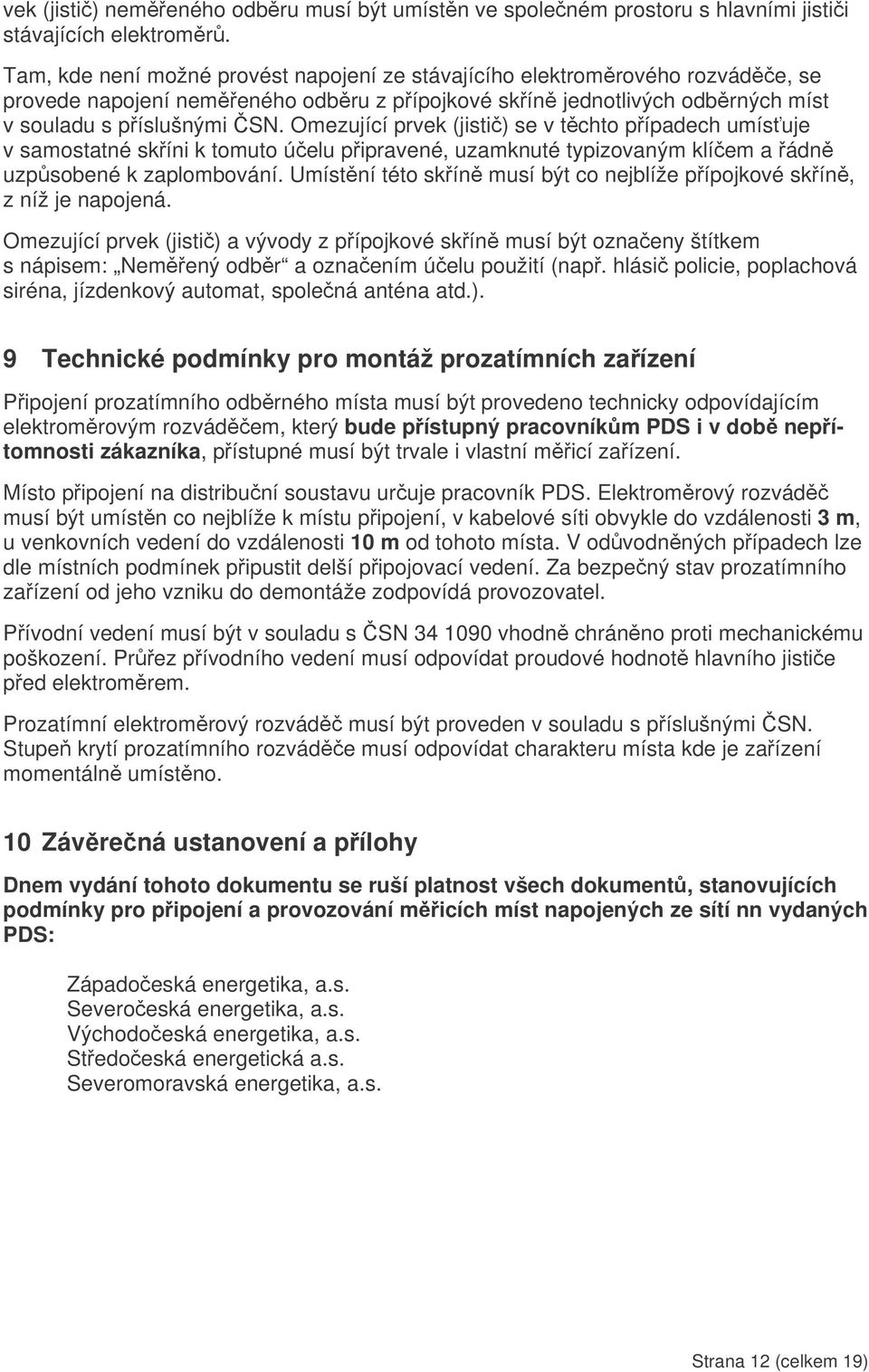

12 vek (jisti) nemeného odbru musí být umístn ve spoleném prostoru s hlavními jistii stávajících elektromr. Tam, kde není možné provést napojení ze stávajícího elektromrového rozváde, se provede napojení nemeného odbru z pípojkové skín jednotlivých odbrných míst v souladu s píslušnými SN. Omezující prvek (jisti) se v tchto pípadech umísuje v samostatné skíni k tomuto úelu pipravené, uzamknuté typizovaným klíem a ádn uzpsobené k zaplombování. Umístní této skín musí být co nejblíže pípojkové skín, z níž je napojená. Omezující prvek (jisti) a vývody z pípojkové skín musí být oznaeny štítkem s nápisem: Nemený odbr a oznaením úelu použití (nap. hlási policie, poplachová siréna, jízdenkový automat, spolená anténa atd.). 9 Technické podmínky pro montáž prozatímních zaízení Pipojení prozatímního odbrného místa musí být provedeno technicky odpovídajícím elektromrovým rozvádem, který bude pístupný pracovníkm PDS i v dob nepítomnosti zákazníka, pístupné musí být trvale i vlastní micí zaízení. Místo pipojení na distribuní soustavu uruje pracovník PDS. Elektromrový rozvád musí být umístn co nejblíže k místu pipojení, v kabelové síti obvykle do vzdálenosti 3 m, u venkovních vedení do vzdálenosti 10 m od tohoto místa. V odvodnných pípadech lze dle místních podmínek pipustit delší pipojovací vedení. Za bezpený stav prozatímního zaízení od jeho vzniku do demontáže zodpovídá provozovatel. Pívodní vedení musí být v souladu s SN vhodn chránno proti mechanickému poškození. Prez pívodního vedení musí odpovídat proudové hodnot hlavního jistie ped elektromrem. Prozatímní elektromrový rozvád musí být proveden v souladu s píslušnými SN. Stupe krytí prozatímního rozváde musí odpovídat charakteru místa kde je zaízení momentáln umístno. 10 Závrená ustanovení a pílohy Dnem vydání tohoto dokumentu se ruší platnost všech dokument, stanovujících podmínky pro pipojení a provozování micích míst napojených ze sítí nn vydaných PDS: Západoeská energetika, a.s. Severoeská energetika, a.s. Východoeská energetika, a.s. Stedoeská energetická a.s. Severomoravská energetika, a.s. Strana 12 (celkem 19)

13 11 Související legislativa 11.1 Zákony a vyhlášky v platném znní: Zákon. 458/2000 Sb. ve znní zákona. 670/2004 Sb. o podmínkách podnikání a o výkonu státní správy v energetických odvtvích a o zmn nkterých zákon (energetický zákon) Vyhláška MPO.326/2005 Sb., kterou se stanoví podrobnosti mení elektiny a pedávání technických údaj Vyhláška ERÚ. 51/2006 Sb., kterou se stanoví podmínky pipojení k elektrizaní soustav Zákon. 22/1997 Sb. o technických požadavcích na výrobky Zákon. 102/2001 Sb. o obecné bezpenosti výrobk Pravidla provozování distribuních soustav (PPDS), ERÚ, leden Závazné technické normy (vetn oprav a zmn): SN Elektrické instalace budov-ást 1:Rozsah platnosti, úel a základní hlediska SN Stanovení základních charakteristik SN Ochrana ped úrazem elektrickým proudem SN Uzemnní a ochranné vodie SN Elektrické instalace budov-ást 6-61: Výchozí revize SN Elektrotechnické pedpisy-elektrická zaízení-ást 7: Oddíl 704: Elektrická zaízení na staveništích a demolicích SN Elektrotechnické pedpisy, vnitní elektrické rozvody SN Elektrické pípojky SN Pedpisy pro prozatímní elektrická zaízení SN Elektromrové a pístrojové desky SN Rozvodnice a elektrorozvodná jádra SN Závry a klíe pro zajišování hlavních domovních skíní SN EN Pístrojové transformátory proudu SN EN Normalizované hodnoty proud IEC SN EN Rozváde nn (ásti 1-5) SN EN Znaení vodi barvami nebo íslicemi SN EN Stupn ochrany krytem SN EN Spínací a ídící pístroje nn ást 2: Jistie SN EN Jistie a podobná zaízení pro domovní použití SN EN A1 Jistie pro nadproudové jištní domovních a podobných instalací PNE Umístní zaízení ochrany ped peptím t. požadavk B v el. instalacích odbrných zaízení. Strana 13 (celkem 19)

14 12 Schémata 1. Zapojení tífázového jednotarifního elektromru soustava TN-C 2. Zapojení tífázového dvoutarifního elektromru s jednopovelovým spínacím prvkem soustava TN-C bez blokování spotebi 3. Zapojení tífázového dvoutarifního elektromru s jednopovelovým spínacím prvkem soustava TN-C s blokováním instalovaných akumulaních spotebi do celkového píkonu 10 kw 4. Zapojení tífázového dvoutarifního elektromru s vícepovelovým spínacím prvkem soustava TN-C s blokováním ohevu teplé užitkové vody a akumulaního vytápní 5. Zapojení tífázového dvoutarifního elektromru s vícepovelovým spínacím prvkem soustava TN-C s blokováním pímotopného vytápní a topných elektrických spotebi- 6. Zapojení tífázového dvoutarifního elektromru s vícepovelovým spínacím prvkem soustava TN-C s blokováním tepelného erpadla a dalších topných elektrických spotebi 7. Zapojení skupinového ovládání dvou až tí tífázových dvoutarifních elektromr instalovaných vjednom rozvádi, ovládaných jedním spínacím prvkem s blokováním ohevu teplé užitkové vody - soustava TN-C 8. Zapojení tífázového dvoutarifního elektromru pipojeného pes micí transformátory proudu se spínacím prvkem 9. Píklad možného rozdlení vodie PEN na PE a N (zmna soustavy z TN-C na TN- C-S v rozvádi) 10. Rozmry okének v elektromrových rozvádích Strana 14 (celkem 19)

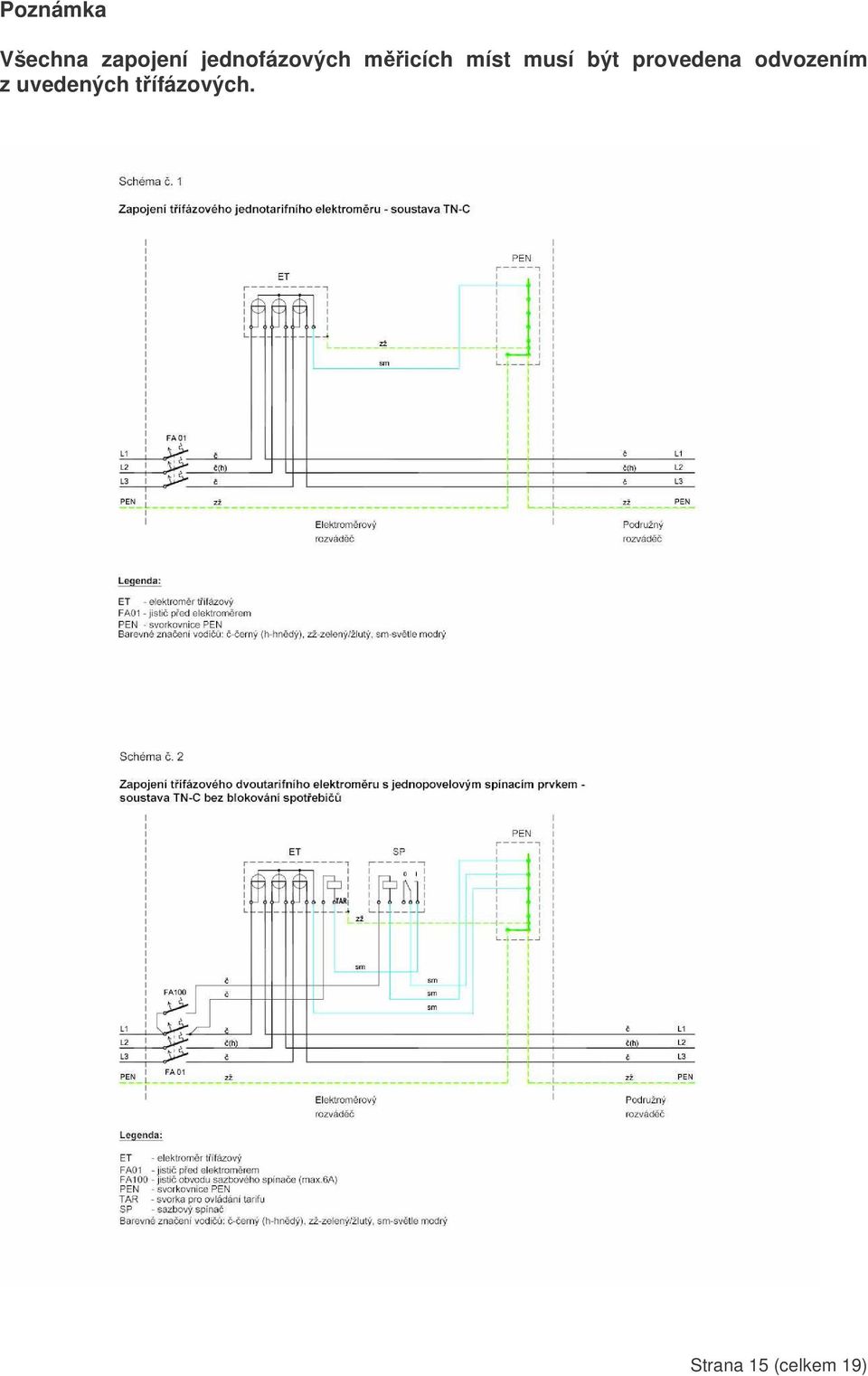

15 Poznámka Všechna zapojení jednofázových micích míst musí být provedena odvozením z uvedených tífázových. Strana 15 (celkem 19)
