1 Zvyšování kvality výuky technických oborů Klíčová aktivita V. 2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V Základní části strojů Kapitola 3 Šroubové spoje Ing. Dušan Kabát

2 Obsah ÚVOD ŠROUBOVÉ SPOJE PROVEDENÍ ŠROUBOVÝCH SPOJŮ KRESLENÍ ŠROUBOVÝCH SPOJŮ OTÁZKY KE KAPITOLE DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE

3 Úvod Výukový materiál se zabývá možnostmi provedení a kreslením šroubových spojů. Za výkladem jsou k dané problematice zařazeny kontrolní otázky. Ucelený výukový materiál postihuje oblast základních částí strojů a strojních zařízení. Materiál je určen žákům zejména prvních ročníků strojírenských a se strojírenstvím souvisejících oborů ukončených závěrečnou zkouškou, kde je zapotřebí nabýt znalostí o stavbě strojů a jejich základních konstrukčních prvcích. Stejně tak je možné materiál využít u takovýchto oborů ukončených maturitní zkouškou. Lze ho využívat v předmětech zabývajících se základy strojírenství, jako jsou Strojnictví, Části strojů a mechanismy, Strojírenství nebo Stroje a zařízení, v oborech Mechanik opravář motorových vozidel ( H/01), Autotronik (39-41-L/01), Autoelektrikář (26-57-H/01), Karosář (23-55-H/02), Strojník (23-65-H/01), Klempíř (23-55-H/01), Provozní technika (23-43-L/51) apod. 3

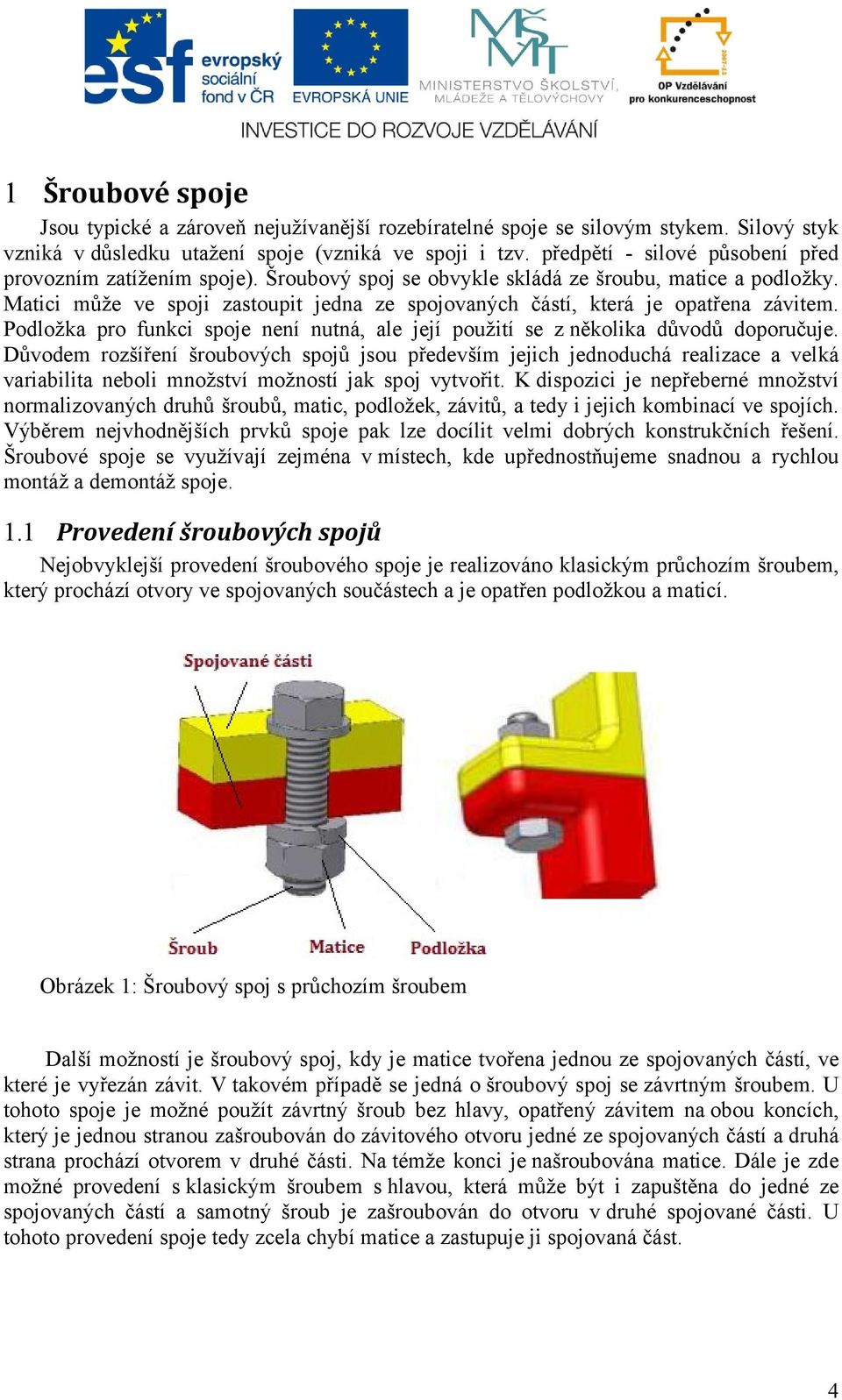

4 1 Šroubové spoje Jsou typické a zároveň nejužívanější rozebíratelné spoje se silovým stykem. Silový styk vzniká v důsledku utažení spoje (vzniká ve spoji i tzv. předpětí - silové působení před provozním zatížením spoje). Šroubový spoj se obvykle skládá ze šroubu, matice a podložky. Matici může ve spoji zastoupit jedna ze spojovaných částí, která je opatřena závitem. Podložka pro funkci spoje není nutná, ale její použití se z několika důvodů doporučuje. Důvodem rozšíření šroubových spojů jsou především jejich jednoduchá realizace a velká variabilita neboli množství možností jak spoj vytvořit. K dispozici je nepřeberné množství normalizovaných druhů šroubů, matic, podložek, závitů, a tedy i jejich kombinací ve spojích. Výběrem nejvhodnějších prvků spoje pak lze docílit velmi dobrých konstrukčních řešení. Šroubové spoje se využívají zejména v místech, kde upřednostňujeme snadnou a rychlou montáž a demontáž spoje. 1.1 Provedení šroubových spojů Nejobvyklejší provedení šroubového spoje je realizováno klasickým průchozím šroubem, který prochází otvory ve spojovaných součástech a je opatřen podložkou a maticí. Obrázek 1: Šroubový spoj s průchozím šroubem Další možností je šroubový spoj, kdy je matice tvořena jednou ze spojovaných částí, ve které je vyřezán závit. V takovém případě se jedná o šroubový spoj se závrtným šroubem. U tohoto spoje je možné použít závrtný šroub bez hlavy, opatřený závitem na obou koncích, který je jednou stranou zašroubován do závitového otvoru jedné ze spojovaných částí a druhá strana prochází otvorem v druhé části. Na témže konci je našroubována matice. Dále je zde možné provedení s klasickým šroubem s hlavou, která může být i zapuštěna do jedné ze spojovaných částí a samotný šroub je zašroubován do otvoru v druhé spojované části. U tohoto provedení spoje tedy zcela chybí matice a zastupuje ji spojovaná část. 4

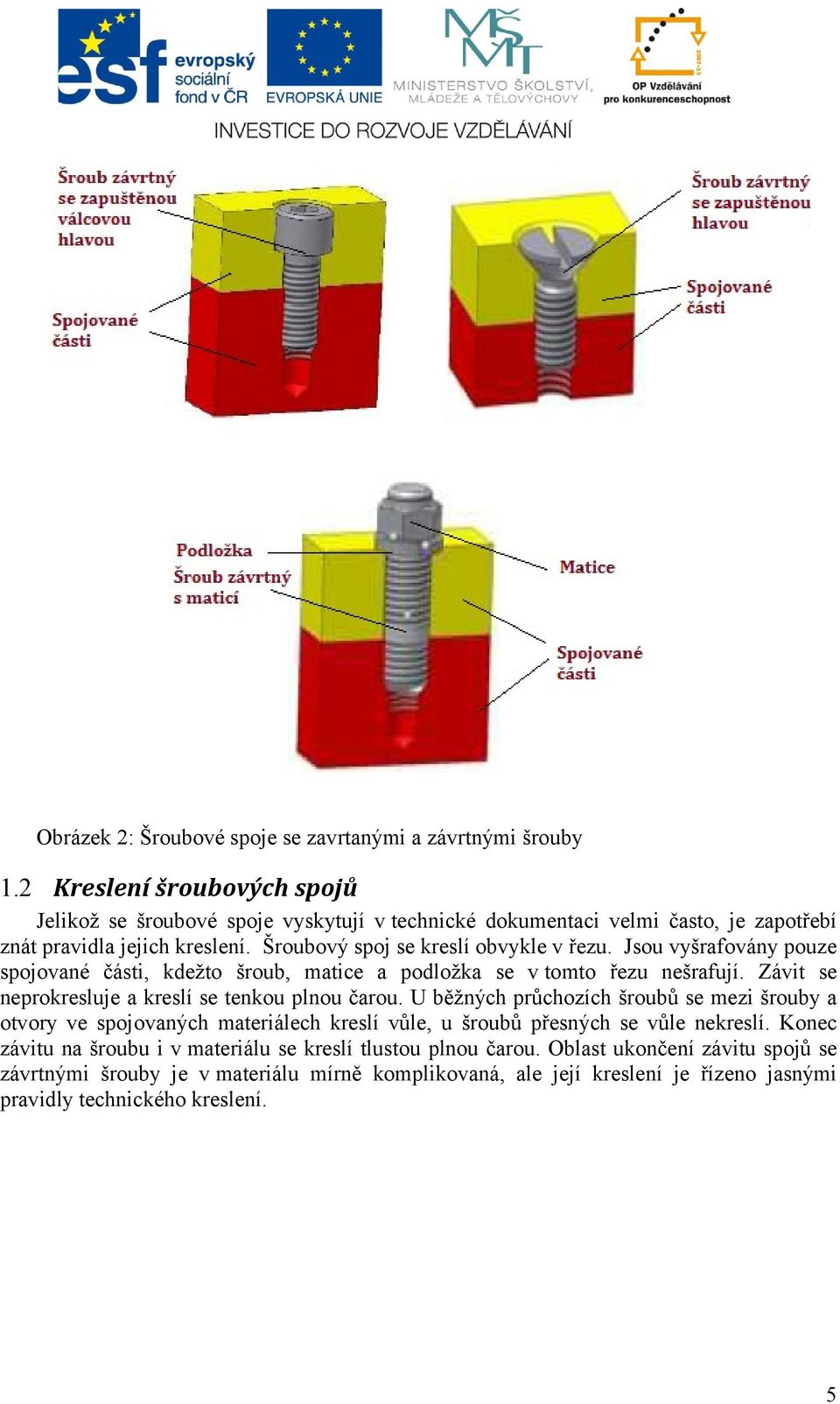

5 Obrázek 2: Šroubové spoje se zavrtanými a závrtnými šrouby 1.2 Kreslení šroubových spojů Jelikož se šroubové spoje vyskytují v technické dokumentaci velmi často, je zapotřebí znát pravidla jejich kreslení. Šroubový spoj se kreslí obvykle v řezu. Jsou vyšrafovány pouze spojované části, kdežto šroub, matice a podložka se v tomto řezu nešrafují. Závit se neprokresluje a kreslí se tenkou plnou čarou. U běžných průchozích šroubů se mezi šrouby a otvory ve spojovaných materiálech kreslí vůle, u šroubů přesných se vůle nekreslí. Konec závitu na šroubu i v materiálu se kreslí tlustou plnou čarou. Oblast ukončení závitu spojů se závrtnými šrouby je v materiálu mírně komplikovaná, ale její kreslení je řízeno jasnými pravidly technického kreslení. 5

6 Obrázek 3: Kreslení šroubových spojů 1.3 Otázky ke kapitole 1. Jak lze zařadit šroubové spoje z hlediska jejich funkce a rozebíratelnosti? 2. Z jakých částí se skládá šroubový spoj? 3. Jaké jsou výhody šroubových spojů? 4. Jak je realizován šroubový spoj se závrtným šroubem? 5. Jak lze rozeznat na výkrese hlavu šroubu a matici? 6. Jak se kreslí závit a jeho ukončení v materiálu? 7. Nakreslete šroubový spoj s průchozím šroubem. 6
